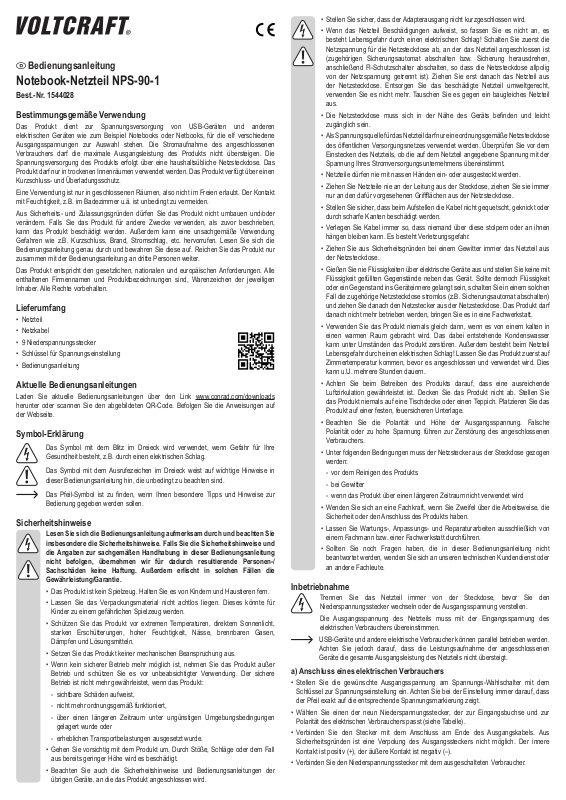

Bedienungsanleitung

Notebook-Netzteil NPS-90-1

Best.-Nr. 1544028

Bestimmungsgemäße Verwendung

Das Produkt dient zur Spannungsversorgung von USB-Geräten und anderen elektrischen Geräten wie zum Beispiel Notebooks oder Netbooks, für die elf verschiedene Ausgangsspannungen zur Auswahl stehen. Die Stromaufnahme des angeschlossenen Verbrauchers darf die maximale Ausgangsleistung des Produkts nicht übersteigen. Die Spannungsversorgung des Produkts erfolgt über eine haushaltsübliche Netzsteckdose. Das Produkt darf nur in trockenen Innenräumen verwendet werden. Das Produkt verfügt über einen Kurzschluss- und Überladungsschutz.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Netzteil

• Netzkabel

• 9 Niederspannungsstecker

• Schlüssel für Spannungseinstellung

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre

Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur

Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Stellen Sie sicher, dass der Adapterausgang nicht kurzgeschlossen wird.

• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach das Netzteil aus der Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht, verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzteil aus.

• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht zugänglich sein.

• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der Spannung Ihres Stromversorgungsunternehmens übereinstimmt.

• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer

nur an den dafür vorgesehenen Griffächen aus der Netzsteckdose.

• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt werden.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.

• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Außerdem besteht beim Netzteil Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Achten Sie beim Betreiben des Produkts darauf, dass eine ausreichende Luftzirkulation gewährleistet ist. Decken Sie das Produkt nicht ab. Stellen Sie das Produkt niemals auf eine Tischdecke oder einen Teppich. Platzieren Sie das Produkt auf einer festen, feuersicheren Unterlage.

• Beachten Sie die Polarität und Höhe der Ausgangsspannung. Falsche Polarität oder zu hohe Spannung führen zur Zerstörung des angeschlossenen Verbrauchers.

• Unter folgenden Bedingungen muss der Netzstecker aus der Steckdose gezogen werden:

- vor dem Reinigen des Produkts

- bei Gewitter

- wenn das Produkt über einen längeren Zeitraum nicht verwendet wird

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

Inbetriebnahme

Trennen Sie das Netzteil immer von der Steckdose, bevor Sie den Niederspannungsstecker wechseln oder die Ausgangsspannung verstellen.

Die Ausgangsspannung des Netzteils muss mit der Eingangsspannung des elektrischen Verbrauchers übereinstimmen.

USB-Geräte und andere elektrische Verbraucher können parallel betrieben werden. Achten Sie jedoch darauf, dass die Leistungsaufnahme der angeschlossenen Geräte die gesamte Ausgangsleistung des Netzteils nicht übersteigt.

a) Anschluss eines elektrischen Verbrauchers

• Stellen Sie die gewünschte Ausgangsspannung am Spannungs-Wahlschalter mit dem Schlüssel zur Spannungseinstellung ein. Achten Sie bei der Einstellung immer darauf, dass der Pfeil exakt auf die entsprechende Spannungsmarkierung zeigt.

• Wählen Sie einen der neun Niederspannungsstecker, der zur Eingangsbuchse und zur Polarität des elektrischen Verbrauchers passt (siehe Tabelle).

• Verbinden Sie den Stecker mit dem Anschluss am Ende des Ausgangskabels. Aus Sicherheitsgründen ist eine Verpolung des Ausgangssteckers nicht möglich. Der innere Kontakt ist positiv (+), der äußere Kontakt ist negativ (–).

• Verbinden Sie den Niederspannungsstecker mit dem ausgeschalteten Verbraucher.

• Verbinden Sie den Kleingerätestecker des Netzkabels mit der passenden Buchse des Netzteils.

• Verbinden Sie den Netzstecker mit einer haushaltsüblichen Netzsteckdose. Die LED auf der Oberseite des Netzteils signalisiert die Betriebsbereitschaft.

• Stellen Sie das Netzteil auf eine feste, schwer entammbare Unterlage und stellen Sie sicher, dass das Netzteil ausreichend belüftet wird.

• Schalten Sie nun den angeschlossenen Verbraucher ein. Falls dieser nicht korrekt funktioniert, schalten Sie ihn sofort aus und trennen Sie ihn vom Netzteil.

• Trennen Sie das Netzteil von der Steckdose, sobald Sie es nicht benutzen.

b) Anschluss eines USB-Verbrauchers

• Verbinden Sie das ausgeschaltete USB-Gerät mit dem USB-Anschluss des Netzteils.1.

• Verbinden Sie den Kleingerätestecker des Netzkabels mit der passenden Buchse des Netzteils.

• Verbinden Sie den Netzstecker mit einer haushaltsüblichen Netzsteckdose. Die LED auf der Oberseite des Netzteils signalisiert die Betriebsbereitschaft.

• Stellen Sie das Netzteil auf eine feste, schwer entammbare Unterlage und stellen Sie sicher, dass das Netzteil ausreichend belüftet wird.

• Schalten Sie nun das angeschlossene USB-Gerät ein. Falls dieses nicht korrekt funktioniert, schalten Sie es sofort aus und trennen Sie es vom Netzteil.

• Trennen Sie das Netzteil von der Steckdose, sobald Sie es nicht benutzen.

Niederspannungsstecker

Stecker Aufdruck Stecker

Ø innen/außen

AG 0,6 (Stift) x 4,5 mm HP

P 2,5 x 5,5 mm

T 1,7 x 4,75 mm HP Pavilion series

E 1,4 (Stift) x 6,5 mm

Innen: 3,3 x 6,6 mm Außen: 4,6 x 11 mm

Geeignet für

Lenovo

Fujitsu, Acer, Asus, Compaq, Gateway, HP, IBM, Panasonic, Samsung, Sharp, Toshiba, Hitachi

Fujitsu, Panasonic, Sony, Samsung, Dell

Pege und Reinigung

• Trennen Sie das Netzteil vor der Reinigung von der Netzspannung und vom Verbraucher.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Betriebsspannung ......................... 100 – 240 V/AC, 50/60 Hz 1,6 A

Ausgangsspannung/-strom ........... 5 V/DC, 2000 mA (USB)

12 V/DC, 6000 mA ±10 % 14 / 15 / 16 V/DC, 5000 mA ±10 % 18 / 18,5 / 19 V/DC, 4200 mA ±10 % 19,5 / 20 V/DC, 4000 mA ±10 % 21 / 22 V/DC, 3700 mA ±10 %

Ausgangsleistung ......................... max. 90 W

Eingangskabellänge ..................... 1,2 m

Ausgangskabellänge .................... 1,5 m

Betriebstemperatur ....................... 0 bis +35 ºC

Betriebsluftfeuchtigkeit ................. 10 – 85 % relative Luftfeuchte

Lagertemperatur ........................... -10 bis +55 ºC

Lagerluftfeuchtigkeit ..................... 5 – 95 % relative Luftfeuchte

Abmessungen (B x H x T) ............ 154 x 38 x 59 mm

Gewicht ......................................... ca. 496 g (ohne Netzkabel und Stecker)

G 1,0 (Stift) x 5,0 mm Samsung

X 1,7 x 5,5 mm Acer

N 0,9 (Stift) x 7,9 mm IBM, Lenovo

Q V2 0,6 (Stift) x 7,4 mm HP

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Operating instructions

Notebook power adapter NPS-90-1

Item no. 1544028

Intended use

This product is designed to supply USB devices and other electric devices such as notebooks or netbooks with power, providing eleven different output voltages to select from. The connected

load’s current consumption must not exceed the maximum output rating of the product. Power

is supplied via a standard mains socket. The product should only be used in dry indoor areas. The product features both short-circuit and overload protection.

It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be avoided under all circumstances.

For safety and approval purposes, you must not rebuild and/or modify this product. Using the product for purposes other than those described above may damage the product. In addition,

improper use can cause hazards such as short circuits, re and electric shocks. Read the

instructions carefully and store them in a safe place. Make this product available to third parties only together with its operating instructions.

Package contents

• Power adaptor

• Power cable

• 9 x Low-voltage plugs

• Voltage setting key

• Operating instructions

Up-to-date operating instructions

Download the latest operating instructions at www.conrad.com/downloads or scan the QR code on this page. Follow the instructions on the website.

Explanation of symbols

The symbol with the lightning in the triangle indicates that there is a risk to your

health, e.g. due to an electric shock.

This symbol is used to highlight important information in these operating instructions.

Always read this information carefully.

This symbol indicates special information and advice on how to use the product.

Safety instructions

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/ guarantee.

• This product is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. This may become dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, stop using it and prevent unauthorized use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stress.

• Always handle the product carefully. Jolts, impacts or a fall even from a low height may damage the product.

• Always observe the safety and operating instructions of any other devices which are connected to the product.

• Make sure that the adapter output is not short-circuited.

• Do not touch the power adapter if there are any signs of damage, as this may cause a fatal electric shock! First, switch off the mains voltage to the socket to which the mains adapter is connected (switch off at the corresponding circuit breaker or remove the safety fuse, and then switch off at the corresponding RCD protective switch, so the socket is fully disconnected). You can then unplug the power adapter from the mains socket. Dispose of the faulty power adapter in an environmentally friendly manner and discontinue use. Replace it with a power adapter of the same design.

• The mains socket must be located near to the device and be easily accessible.

• Only connect the power adaptor to a normal mains socket connected to the public supply. Before plugging in the power adapter, check whether the voltage stated on the power adapter complies with the voltage of your electricity supplier.

• The power adapter must never be plugged in or disconnected when your hands are wet.

• Never unplug the power adapter from the mains socket by pulling on the cable; always use the grips on the plug.

• When setting up the product, ensure that the cable is not pinched, kinked or damaged by sharp edges.

• Always lay the cables so that nobody can trip over or become entangled in them. This poses a risk of injury.

• For safety reasons, disconnect the power unit from the mains socket during storms.

• Never pour any liquids over electrical devices or place objects lled with liquid next to the product. If liquid or an object does enter the interior of the device, power down the respective socket (e.g. switch off circuit breaker), and remove the mains plug from the mains socket. Discontinue use and take the product to a specialist repair centre.

• Never use the product immediately after it has been brought from a cold room into a warm one. The condensation generated could destroy the product. The power adapter may also generate a fatal electric shock! Allow the product to reach room temperature before connecting it to an appliance. This may take several hours.

• Make sure to observe the polarity and magnitude of the output voltage. Incorrect

polarity or excessive voltage input leads to the destruction of the connected

electrical appliance.

• Sufcient ventilation is essential when operating the product. Do not cover the product. Never place the product on a table cloth or on a carpet! Place it on a

hard, ame resistant base.

• Unplug the mains plug from the mains socket under the following conditions:

- Before you clean the product

- During a thunder storm

- If the product is not used over an extended period of time

• Consult a technician if you are not sure how to use or connect the product.

• Maintenance, modications and repairs must be done by a technician or an authorized repair centre.

• If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

Operation

Disconnect the power supply unit from the mains socket before replacing the lowvoltage plug or resetting the output voltage.

The power supply unit’s output voltage must match the input voltage of the electric consumer.

USB devices and other electric loads can be operated in parallel. However, make

sure that the power input of the connected devices does not exceed the power

supply unit’s total power output.

a) Connecting an electric load

• Set the required output voltage with the voltage selection switch, using the voltage setting key. When making settings 1. always be sure the arrow points accurately to the respective voltage marking.

• Select one of the nine low-voltage plugs matching the input socket and polarity of the electric consumer (see table).

• Connect the plug to the connector at the end of the output cable. Voltage reversal of the output plug is not possible 3. for security reasons. The inner contact is positive (+), the outer negative (–).

• Connect the low-voltage plug to the switched-off consumer.

• Connect the power cord’s low-voltage plug with the matching socket of the power supply unit.

• Connect the mains plug to a standard mains socket. The LED on the top of the power supply unit indicates operational readiness.

• Put the power supply unit onto a solid, ame-retardant surface and ensure that the power

supply unit is sufciently ventilated.

• Now switch the connected consumer on. If it does not function properly, switch it off immediately and disconnect it from the power supply unit.

• Remove the power supply unit from the mains when it is no longer in use.
