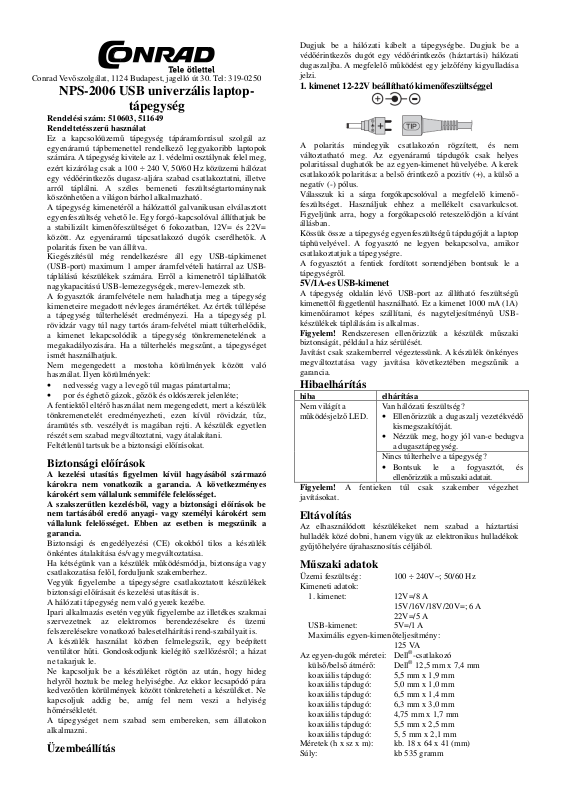

NPS-2006 USB univerzális laptop-

tápegység

Rendelési szám: 510603, 511649
Rendeltetésszerű használat

Ez a kapcsolóüzemű tápegység tápáramforrásul szolgál az
egyenáramú tápbemenettel rendelkező leggyakoribb laptopok
számára. A tápegység kivitele az 1. védelmi osztálynak felel meg,
ezért kizárólag csak a 100 ÷ 240 V, 50/60 Hz közüzemi hálózat
egy védőérintkezős dugasz-aljára szabad csatlakoztatni, illetve
arról táplálni. A széles bemeneti feszültségtartománynak
köszönhetően a világon bárhol alkalmazható.
A tápegység kimenetéről a hálózattól galvanikusan elválasztott
egyenfeszültség vehető le. Egy forgó-kapcsolóval állíthatjuk be
a stabilizált kimenőfeszültséget 6 fokozatban, 12V= és 22V=
között. Az egyenáramú tápcsatlakozó dugók cserélhetők. A
polaritás fixen be van állítva.
Kiegészítésül még rendelkezésre áll egy USB-tápkimenet
(USB-port) maximum 1 amper áramfelvételi határral az USB­táplálású készülékek számára. Erről a kimenetről táplálhatók
nagykapacitású USB-lemezegységek, merev-lemezek stb.
A fogyasztók áramfelvétele nem haladhatja meg a tápegység
kimeneteire megadott névleges áramértéket. Az érték túllépése
a tápegység túlterhelését eredményezi. Ha a tápegység pl.
rövidzár vagy túl nagy tartós áram-felvétel miatt túlterhelődik,
a kimenet lekapcsolódik a tápegység tönkremenetelének a
megakadályozására. Ha a túlterhelés megszűnt, a tápegységet
ismét használhatjuk.
Nem megengedett a mostoha körülmények között való
használat. Ilyen körülmények:

• nedvesség vagy a levegő túl magas páratartalma;

• por és éghető gázok, gőzök és oldószerek jelenléte;

A fentiektől eltérő használat nem megengedett, mert a készülék
tönkremenetelét eredményezheti, ezen kívül rövidzár, tűz,
áramütés stb. veszélyét is magában rejti. A készülék egyetlen
részét sem szabad megváltoztatni, vagy átalakítani.
Feltétlenül tartsuk be a biztonsági előírásokat.

Biztonsági előírások

A kezelési utasítás figyelmen kívül hagyásából származó
károkra nem vonatkozik a garancia. A következményes
károkért sem vállalunk semmiféle felelősséget.
A szakszerűtlen kezelésből, vagy a biztonsági előírások be
nem tartásából eredő anyagi- vagy személyi károkért sem
vállalunk felelősséget. Ebben az esetben is megszűnik a
garancia.

Biztonsági és engedélyezési (CE) okokból tilos a készülék
önkéntes átalakítása és/vagy megváltoztatása.
Ha kétségünk van a készülék működésmódja, biztonsága vagy
csatlakozatása felől, forduljunk szakemberhez.
Vegyük figyelembe a tápegységre csatlakoztatott készülékek
biztonsági előírásait és kezelési utasítását is.
A hálózati tápegység nem való gyerek kezébe.
Ipari alkalmazás esetén vegyük figyelembe az illetékes szakmai
szervezetnek az elektromos berendezésekre és üzemi
felszerelésekre vonatkozó balesetelhárítási rend-szabályait is.
A készülék használat közben felmelegszik, egy beépített
ventilátor hűti. Gondoskodjunk kielégítő szellőzésről; a házat
ne takarjuk le.
Ne kapcsoljuk be a készüléket rögtön az után, hogy hideg
helyről hoztuk be meleg helyiségbe. Az ekkor lecsapódó pára
kedvezőtlen körülmények között tönkreteheti a készüléket. Ne
kapcsoljuk addig be, amíg fel nem veszi a helyiség
hőmérsékletét.
A tápegységet nem szabad sem embereken, sem állatokon
alkalmazni.

Üzembeállítás

Dugjuk be a hálózati kábelt a tápegységbe. Dugjuk be a
védőérintkezős dugót egy védőérintkezős (háztartási) hálózati
dugaszaljba. A megfelelő működést egy jelzőfény kigyulladása
jelzi.

1. kimenet 12-22V beállítható kimenőfeszültséggel

A polaritás mindegyik csatlakozón rögzített, és nem
változtatható meg. Az egyenáramú tápdugók csak helyes
polaritással dughatók be az egyen-kimenet hüvelyébe. A kerek
csatlakozók polaritása: a belső érintkező a pozitív (+), a külső a
negatív (-) pólus.
Válasszuk ki a sárga forgókapcsolóval a megfelelő kimenő­feszültséget. Használjuk ehhez a mellékelt csavarkulcsot.
Figyeljünk arra, hogy a forgókapcsoló reteszelődjön a kívánt
állásban.
Kössük össze a tápegység egyenfeszültségű tápdugóját a laptop
táphüvelyével. A fogyasztó ne legyen bekapcsolva, amikor
csatlakoztatjuk a tápegységre.
A fogyasztót a fentiek fordított sorrendjében bontsuk le a
tápegységről.

5V/1A-es USB-kimenet

A tápegység oldalán lévő USB-port az állítható feszültségű
kimenettől függetlenül használható. Ez a kimenet 1000 mA (1A)
kimenőáramot képes szállítani, és nagyteljesítményű USB­készülékek táplálására is alkalmas.
Figyelem! Rendszeresen ellenőrizzük a készülék műszaki
biztonságát, például a ház sérülését.
Javítást csak szakemberrel végeztessünk. A készülék önkényes
megváltoztatása vagy javítása következtében megszűnik a
garancia.

Hibaelhárítás

hiba elhárítása

Nem világít a
működésjelző LED.

Figyelem! A fentieken túl csak szakember végezhet
javításokat.

Van hálózati feszültség?

• Ellenőrizzük a dugaszalj vezetékvédő
kismegszakítóját.

• Nézzük meg, hogy jól van-e bedugva
a dugasztápegység.

Nincs túlterhelve a tápegység?

• Bontsuk le a fogyasztót, és
ellenőrizzük a műszaki adatait.

Eltávolítás

Az elhasználódott készülékeket nem szabad a háztartási
hulladék közé dobni, hanem vigyük az elektronikus hulladékok
gyűjtőhelyére újrahasznosítás céljából.

Műszaki adatok

Üzemi feszültség: 100 ÷ 240V∼; 50/60 Hz
Kimeneti adatok:

1. kimenet: 12V=/8 A
15V/16V/18V/20V=; 6 A
22V=/5 A
USB-kimenet: 5V=/1 A
Maximális egyen-kimenőteljesítmény:
125 VA

Az egyen-dugók méretei: Dell®-csatlakozó

külső/belső átmérő: Dell® 12,5 mm x 7,4 mm
koaxiális tápdugó: 5,5 mm x 1,9 mm
koaxiális tápdugó: 5,0 mm x 1,0 mm
koaxiális tápdugó: 6,5 mm x 1,4 mm
koaxiális tápdugó: 6,3 mm x 3,0 mm
koaxiális tápdugó: 4,75 mm x 1,7 mm
koaxiális tápdugó: 5,5 mm x 2,5 mm

koaxiális tápdugó: 5, 5 mm x 2,1 mm
Méretek (h x sz x m): kb. 18 x 64 x 41 (mm)
Súly: kb 535 gramm
