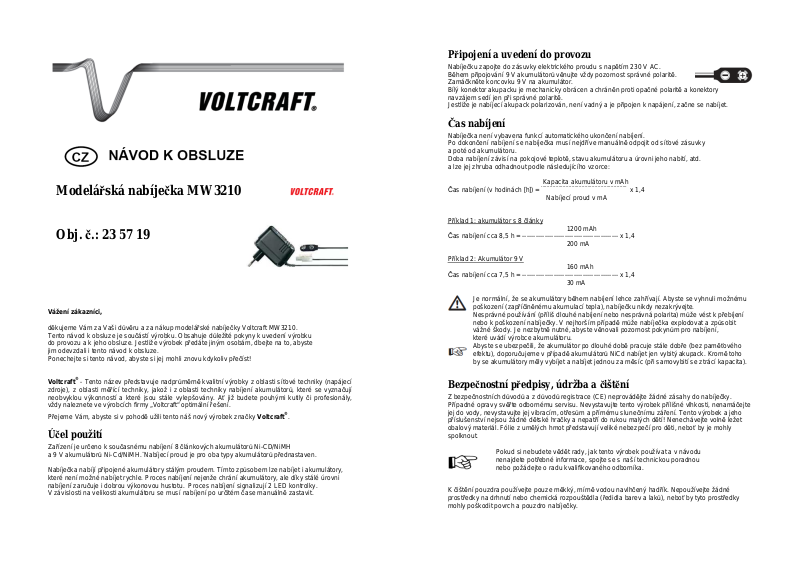

VOLTCRAFT MW3210 User guide [cs]

Modelářská nabíječka MW3210

Obj. č.: 23 57 19

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup modelářské nabíječky Voltcraft MW3210. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí

zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.

Účel použití

Zařízení je určeno k současnému nabíjení 8 článkových akumulátorů Ni-CD/NiMH a 9 V akumulátorů Ni-Cd/NiMH.¨Nabíjecí proud je pro oba typy akumulátorů přednastaven.

Nabíječka nabíjí připojené akumulátory stálým proudem. Tímto způsobem lze nabíjet i akumulátory, které není možné nabíjet rychle. Proces nabíjení nejenže chrání akumulátory, ale díky stálé úrovni nabíjení zaručuje i dobrou výkonovou hustotu. Proces nabíjení signalizují 2 LED kontrolky. V závislosti na velikosti akumulátoru se musí nabíjení po určitém čase manuálně zastavit.

Připojení a uvedení do provozu

Nabíječku zapojte do zásuvky elektrického proudu s napětím 230 V AC. Během připojování 9 V akumulátorů věnujte vždy pozornost správné polaritě. Zamáčkněte koncovku 9 V na akumulátor. Bílý konektor akupacku je mechanicky obrácen a chráněn proti opačné polaritě a konektory navzájem sedí jen při správné polaritě. Jestliže je nabíjecí akupack polarizován, není vadný a je připojen k napájení, začne se nabíjet.

Čas nabíjení

Nabíječka není vybavena funkcí automatického ukončení nabíjení. Po dokončení nabíjení se nabíječka musí nejdříve manuálně odpojit od síťové zásuvky a poté od akumulátoru. Doba nabíjení závisí na pokojové teplotě, stavu akumulátoru a úrovni jeho nabití, atd. a lze jej zhruba odhadnout podle následujícího vzorce:

Čas nabíjení (v hodinách [h]) =

Příklad 1: akumulátor s 8 články Čas nabíjení cca 8,5 h = ------------------------------------------- x 1,4

200 mA Příklad 2: Akumulátor 9 V Čas nabíjení cca 7,5 h = ------------------------------------------- x 1,4

30 mA

Je normální, že se akumulátory během nabíjení lehce zahřívají. Abyste se vyhnuli možnému poškození (zapříčiněnému akumulací tepla), nabíječku nikdy nezakrývejte. Nesprávné používání (příliš dlouhé nabíjení nebo nesprávná polarita) může vést k přebíjení nebo k poškození nabíječky. V nejhorším případě může nabíječka explodovat a způsobit vážné škody. Je nezbytně nutné, abyste věnovali pozornost pokynům pro nabíjení, které uvádí výrobce akumulátoru. Abyste se ubezpečili, že akumulátor po dlouhé době pracuje stále dobře (bez paměťového efektu), doporučujeme v případě akumulátorů NiCd nabíjet jen vybitý akupack. Kromě toho by se akumulátory měly vybíjet a nabíjet jednou za měsíc (při samovybití se ztrácí kapacita).

Kapacita akumulátoru v mAh

-----------------------------------------------------------

Nabíjecí proud v mA

1200 mAh

160 mAh

x 1,4

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do nabíječky. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro nabíječky.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

Manipulace s bateriemi a akumulátory

Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory.

Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí!

K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby

Recyklace

v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí!

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Technické údaje

Provozní napětí: 230 V~ 50 Hz Vstupní proud: 4,8 W Nabíjecí napětí: 9,8 V / 11,2 V Počet článků: 8 článků + akumulátor 9 V Nabíjecí proud: 200 mA pro akumulátor s 8 články

30 mA pro akumulátor 9 V Kontrola nabíjení: 2 LED kontrolky Provozní teplota: 0 až +40 ºC Provozní vlhkost: Relativní vlhkost < 75% (nekondenzující) Rozměry (Š x V x H): 140 x 25 x 30 mm Hmotnost: cca 280 g Délka nabíjecího kabelu: cca 175 cm

Záruka

Na modelářskou nabíječku Voltcraft MW 3210 poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, běžného opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
