Digitální multimetr MT-52

Obj. č.: 12 29 00

1. Úvod

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup digitálního multimetru MT-52. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí

zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.

Obsah

Strana

1. Úvod......................................................................................................................1

2. Účel použití měřícího přístroje...........................................................................3

3. Rozsah dodávky...................................................................................................4

4. Bezpečnostní předpisy ....................................................................................... 4

Manipulace s bateriemi........................................................................................................6

5. Ovládací prvky měřícího přístroje a další jeho součásti.................................. 7

6. Symboly zobrazované na displeji přístroje a na přístroji...............................10

7. Otočný přepínač funkcí měření........................................................................12

8. Uvedení měřícího přístroje do provozu...........................................................13

Otevření zadního krytu přístroje, vložení a výměna baterie, výměna pojistek ...................13

Vložení (výměna) baterie.......................................................................................................... 13

Výměna pojistky (pojistek) ........................................................................................................ 14

9. Zapnutí a vypnutí přístroje, zvláštní funkce přístroje.....................................15

Zapínání a vypínání přístroje, měřící kabely a poloha přístroje při měření........................15

Zapínání osvětlení (zadního podsvícení) displeje..............................................................15

Funkce automatického vypínání měřícího přístroje ...........................................................15

Funkce tlačítka „MODE“.....................................................................................................15

Funkce tlačítka „Hz %“.......................................................................................................15

Funkce HOLD - podržení zobrazení naměřené hodnoty na displeji přístroje.....................15

Ruční přepínání měřících rozsahů – funkce tlačítka RANGE ............................................16

Funkce měření vztažné (referenční, relativní) hodnoty REL..............................................16

10. Vlastní provádění měření................................................................................17

a) Měření střídavých a stejnosměrných napětí..................................................................18

Měření střídavých napětí (AC)................................................................................................... 18

Měření stejnosměrných napětí (DC).......................................................................................... 19

b) Měření stejnosměrného a střídavého proudu................................................................20

Měření stejnosměrného proudu (DC)........................................................................................20

Měření střídavého proudu (AC).................................................................................................20

c) Měření frekvence (kmitočtu) ..........................................................................................22

d) Měření šířky impulsů......................................................................................................23

e) Měření velikosti odporu (rezistorů) ................................................................................24

f) Testování diod................................................................................................................25

g) Akustická kontrola průchodnosti obvodů .......................................................................27

h) Měření kapacity kondenzátorů.......................................................................................28

i) Bezkontaktní zkoušečka (detektor) střídavého napětí (NCV) .........................................29

j) Měření pokojové teploty a relativní vlhkosti vzduchu......................................................30

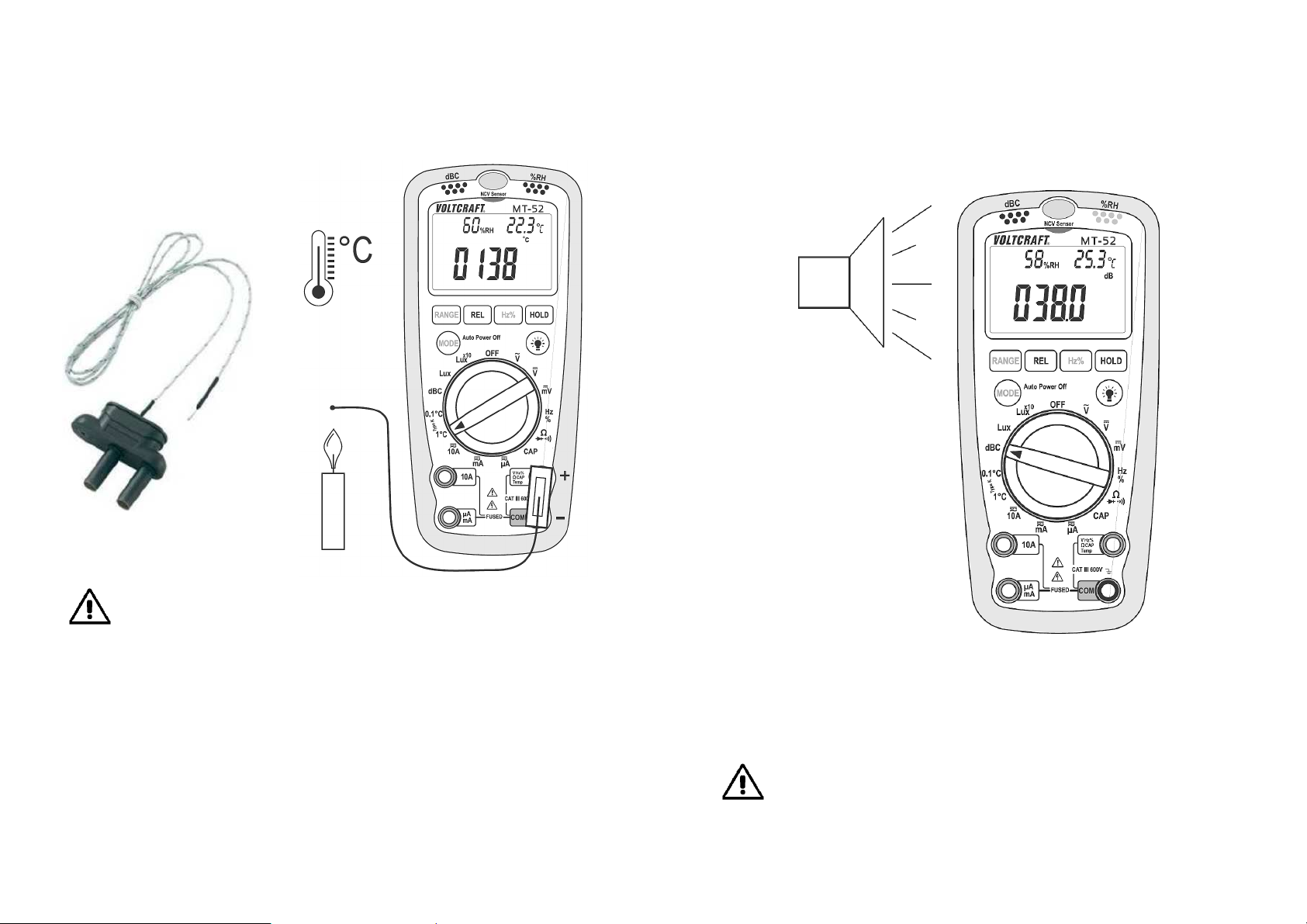

k) Kontaktní měření teploty pomocí čidla typu K................................................................31

l) Měření hladiny hluku.......................................................................................................32

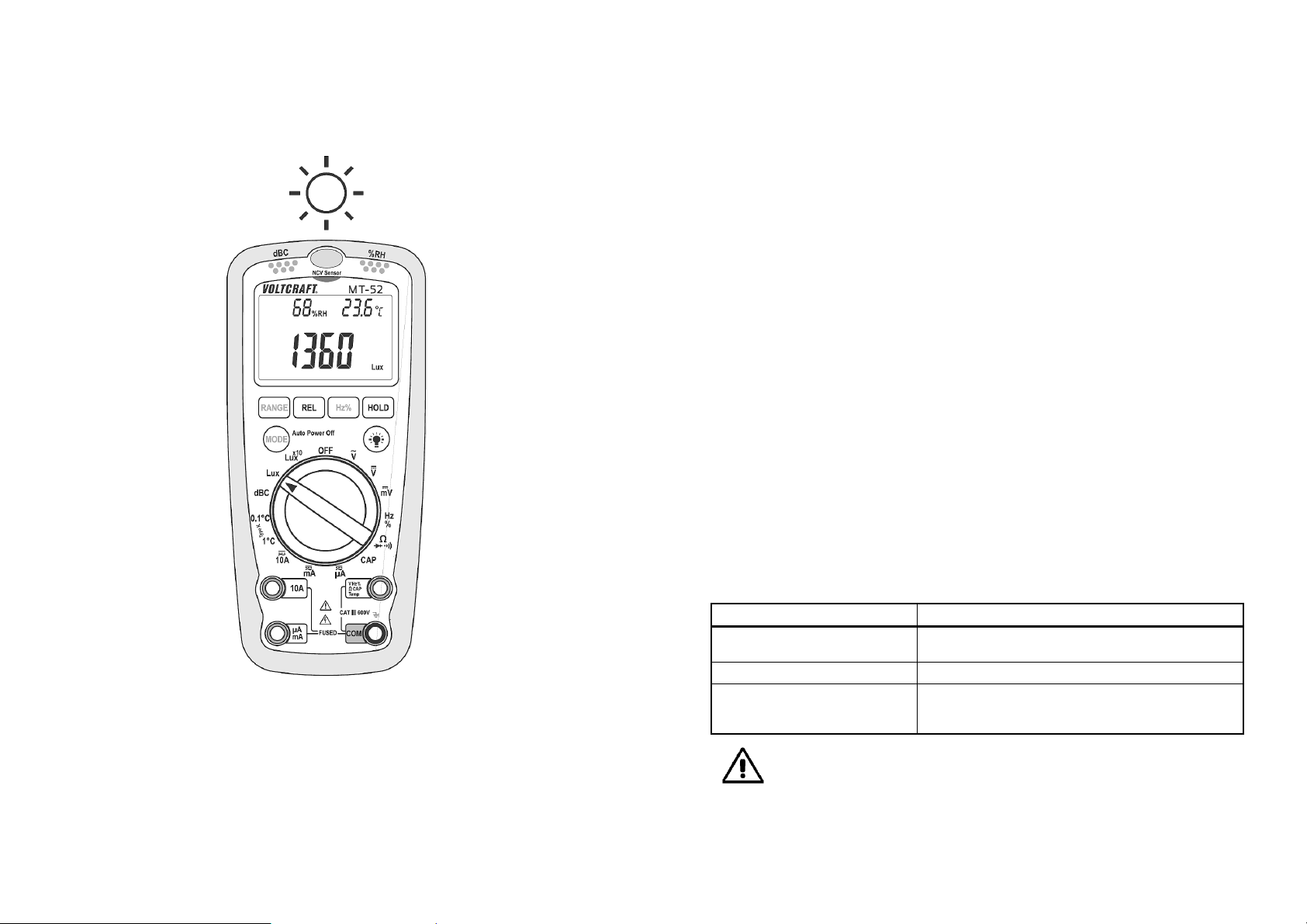

m) Měření intenzity osvětlení.............................................................................................33

Doporučené hodnoty intenzity osvětlení v luxech......................................................................34

11. Případné závady přístroje a jejich odstranění...............................................34

12. Údržba přístroje...............................................................................................35

13. Technické údaje, tolerance měření................................................................35

Technické údaje.................................................................................................................35

Tolerance měření...............................................................................................................35

2. Účel použití měřícího přístroje

• Měření stejnosměrných a střídavých napětí až do maximální hodnoty 600 V.

• Měření stejnosměrných a střídavých proudů až do maximální hodnoty 10 A.

• Měření kapacity kondenzátorů až do hodnoty 100 µF.

• Měření kmitočtu až do maximální hodnoty 10 MHz.

• Měření šířky impulsů v procentech (%).

• Měření odporů (rezistorů) až do hodnoty 40 MΩΩΩΩ.

• Akustické kontrola průchodnosti obvodů: Měření vnitřního odporu (zkratu) - kontrola

průchodnosti obvodů či nízkoohmického svodu, například pojistek, žárovek, přerušení obvodů a kabelů (pod 50 ΩΩΩΩ akusticky).

• Testování diod.

• Měření teploty od – 20 °C do + 1300 °C (s čidlem typu K).

• Měření pokojové teploty od 0 °C do + 50 °C (interní senzor měření teploty).

• Měření pokojové relativní vlhkosti vzduchu od 33 % do 99 % (interní senzor).

• Měření intenzity osvětlení až do 40 000 lux.

• Měření hladiny hluku od 35 dBC do 100 dBC.

• Bezkontaktní detekce střídavého napětí od 200 V do 1000 V (NCV)

Tento multimetr můžete používat k měření v libovolné poloze. Opěrka na jeho zadní straně Vám umožní nastavit vhodnou šikmou polohu přístroje, která Vám usnadní odečítání naměřených hodnot na displeji přístroje. V případě potřeby můžete při nedostatečném okolním osvětlení zapnout na krátkou dobu přisvětlení (zadní podsvícení, prosvícení) displeje.

Rozsahy měření stejnosměrného a střídavého proudu do „400 mA“ a do „10 A“ jsou vybaveny keramickými pojistkami proti přetížení. V proudových okruzích s vyšším stejnosměrným napětím nebo střídavým napětím vyšším než 600 V není měření proudu dovoleno.

Jednotlivé funkce měření a rozsahy měření zvolíte otočným přepínačem. Všechny funkce měření (kromě měření teploty, relativní vlhkosti vzduchu, hladiny hluku a intenzity osvětlení) jsou vybaveny automatickým přepínáním měřících rozsahů.

Tento měřící přístroj je určen jak pro kutily (pro domácí používání), tak i pro průmyslové použití (profesionály) jakož i pro školní vyučování.

K napájení tohoto měřícího přístroje se používá 1 alkalická baterie 9 V (například typu „6LR61“, „MN 1604“, „6F22“ nebo „006P“). Z důvodů šetření baterie vložené do měřícího přístroje dochází k automatickému vypínání přístroje po uplynutí cca 30 minut, pokud nebudete přístroj dále používat (nestisknete-li některé z ovládacích tlačítek nebo nezvolíte-li některou funkci měření).

Tento měřící přístroj nesmí být používán v otevřeném stavu, s otevřeným bateriovým pouzdrem nebo s chybějícím krytem bateriového pouzdra. Dodržujte bezpodmínečně bezpečnostní předpisy!

Jiný způsob používání přístroje, než bylo uvedeno výše, by mohl vést k poškození tohoto přístroje. Kromě jiného by mohlo být nesprávné používání měřícího přístroje spojeno s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd.

3. Rozsah dodávky

Multimetr MT-52 Baterie 9 V Bezpečnostní měřící kabely (červený a černý) Drátové čidlo měření teploty typu „K“ (– 20 °C až + 230 °C) Adaptér k připojení konektoru kabelu čidla měření teploty typu „K“

4. Bezpečnostní předpisy

Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným

Tento přístroj opustil výrobní závod v bezvadném stavu a je technicky bezpečný. Aby byl tento stav zachován a abyste zajistili bezpečné používání přístroje, musíte respektovat následující bezpečnostní pokyny a varování:

CAT III Kategorie přepětí III (měření v domovních instalacích a v budovách).

CAT II Kategorie přepětí II (měření domácích elektrických spotřebičů).

zacházením s přístrojem nebo nedodržováním bezpečnostních předpisů.

Pozor! Nebezpečná napětí při dotyku! Nebezpečí ohrožení života!

Přečtěte si návod k obsluze!

Třída ochrany (krytí) II (dvojitá izolace).

Zemní potenciál (uzemnění).

Z bezpečnostní důvodů a z důvodů registrace (CE) nesmí být přístroj přestavován a v jeho vnitřním zapojení nesmějí být prováděny žádné změny.

Měřící přístroje a jejich příslušenství nejsou hračky a nepatří do rukou malých dětí!

Buďte zvláště opatrní za přítomnosti malých dětí. Děti mohou strkat do elektrických zařízení různé předměty. Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot nebo polystyrénové kuličky představují veliké nebezpečí pro malé děti, neboť by je mohly děti spolknout.

V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají elektrických zařízení a provozních prostředků. Ve školách, v učňovských zařízeních a amatérských dílnách by mělo být kontrolováno zacházení s měřícími přístroji odpovědným odborným personálem.

Před každým měřením napětí zkontrolujte, zda není přístroj přepnut na jiná měření (měření odporu, test diod atd.)

Maximální napětí proti zemi jakéhokoliv vstupu měřícího přístroje nesmí v žádném případě překročit hodnotu 600 V DC / AC v kategorii přepětí III.

Před každou změnou měřícího rozsahu musejí být hroty měřících kabelů odpojeny od měřeného objektu (zdroje proudu).

Buďte zvláště opatrní při měření střídavých napětí větších než 25 V (AC) nebo stejnosměrných větších než 35 V (DC). Při dotyku vodičů již s těmito napětími můžete utrpět životu nebezpečný úraz elektrickým proudem. Proto před měřením nejdříve vypněte zdroj proudu měřeného objektu, spojte (propojte) měřící přístroj se zdrojem proudu, na přístroji nastavte požadovaný měřící rozsah a poté zapněte zdroj proudu. Po ukončení měření zdroj proudu vypněte a přístroj odpojte od měřeného objektu.

Před každým měřením zkontrolujte měřící přístroj a měřící kabely, zda nedošlo k nějakému poškození. Neprovádějte v žádném případě měření, zjistíte-li poškození izolace měřících kabelů. K měření používejte jen kabely, které jsou k měřícímu přístroji přiloženy. Jen tyto jsou přípustné.

Abyste nebyli vystavení nebezpečnému úrazu elektrickým proudem, dejte pozor na to, abyste se během měření ani nepřímo nedotkli měřících hrotů a měřených přípojů.

Nepoužívejte tento multimetr před příchodem a během bouřky, jakož i krátce po bouřce. Hrozí nebezpečí úrazu úderem blesku!

Nepracujte s přístrojem ve vlhkém prostředí. S ohledem na Vaši bezpečnost nesmějí být přístroj a měřící kabely vlhké nebo orosené. Při provádění měření musejí být Vaše ruce, obuv, oděv a podlaha jakož i proměřované obvody a zapojení naprosto suché.

Nepracujte s přístrojem v prostorách s nepříznivými okolními podmínkami, ve kterých se nacházejí nebo kde by se mohly vyskytovat hořlavé plyny, výpary nebo zvířený prach. S ohledem na vlastní nebezpečí dbejte na to, aby se přístroj nebo měřící kabely neorosily či nezvlhly. Nedovolte (neprovádějte) měření v bezprostřední blízkosti:

a) silných magnetických polí (reproduktory, magnety), elektromagnetických polí

(transformátory, motory, cívky, relé, stykače, elektromagnety atd.), b) elektrostatických polí (náboje / výboje), c) vysílacích zařízení nebo vysokofrekvenčních generátorů. V těchto případech by mohlo dojít ke zkreslení naměřených hodnot.

Nezapínejte měřící přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla tento přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí (místnosti).

Pokud se budete domnívat, že by měření neproběhlo bez nebezpečí, vypněte přístroj a zajistěte jej proti náhodnému použití (zapnutí). Vezměte na vědomí, že přístroj již nelze bezpečně používat tehdy, když:

- přístroj vykazuje viditelná poškození,

- přístroj nepracuje (nefunguje) a

- jestliže byl přístroj delší dobu uskladněn v nevhodných podmínkách nebo

Dodržujte rovněž všechny pokyny a bezpečnostní upozornění, které jsou uvedeny v jednotlivých kapitolách toho návodu k obsluze.

Pokud si nebudete vědět rady, jak tento měřící přístroj používat a v tomto návodu k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka.

Nebudete-li tento měřící přístroj dále používat, vypněte jej (přepněte otočný přepínač funkcí měření do polohy „OFF“). Nebudete-li měřící přístroj delší dobu používat (více než 60 dní), vyndejte z něho baterii. Tato by mohla vytéci a způsobit poškození přístroje.

Manipulace s bateriemi

Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie nepatří do dětských rukou!

Vyteklé nebo jinak poškozené baterie (akumulátory) mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Vyteklý elektrolyt může navíc poškodit měřící přístroj.

Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!

Vybité baterie jsou zvláštním odpadem a nepatří v žádném případě do normálního domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí! Přispějte k jeho ochraně!

- byl vystaven těžkému namáhání při přepravě.

5. Ovládací prvky měřícího přístroje a další jeho součásti

LCD displej.

1 2 Tlačítko „RANGE“: Přepnutí přístroje do režimu ručního přepínání měřících rozsahů. 3 Tlačítko „REL“: Funkce měření vztažné (referenční, relativní) hodnoty (REL).

4 Červené tlačítko „MODE“: Volba dalších funkcí měření (testování diod, akustická kontrola

průchodnosti obvodů). Otočný přepínač (přepínač funkcí měření a měřících rozsahů).

5 6 Zdířka „10 A“ k měření stejnosměrného a střídavého proudu v rozsahu do „10 A“ (připojení

červeného měřícího kabelu, zdířka plus).

7 Zdířka „µA mA“ k měření stejnosměrného a střídavého proudu v rozsahu do „400 mA“

(připojení červeného měřícího kabelu, zdířka plus).

8 Společná zdířka „COM“ k měření napětí, proudu, odporu, k testování diod, k akustické

kontrole průchodnosti obvodů, měření kapacity kondenzátorů, frekvence a měření teploty (připojení černého měřícího kabelu, zdířka minus).

Společná zdířka „V Hz % ΩΩΩΩ CAP Temp“ k měření napětí, odporu, k testování diod, k akustické kontrole průchodnosti obvodů, měření kapacity kondenzátorů, frekvence a měření teploty (připojení červeného měřícího kabelu, zdířka plus).

Tlačítko zapnutí zadního prosvícení (osvětlení) displeje.

10 11 Tlačítko „Hz %“: Tlačítko přepnutí na měření frekvence (kmitočtu) při měření střídavého

napětí a proudu.

12 Tlačítko „HOLD“: : Podržení zobrazení naměřené hodnoty na displeji přístroje.

Červená svítivá dioda (LED) signalizující přítomnost střídavého napětí při jeho bezkontaktní

detekci (NCV). Otvor senzoru, který měří pokojovou teplotu a relativní vlhkost vzduchu.

Senzor měřící intenzitu osvětlení.

Otvor senzoru (kondenzátorového mikrofonu), který měří hladinu hluku.

6. Symboly zobrazované na displeji přístroje a na přístroji

Hlavní segment displeje. Zobrazení naměřených hodnot, jednotek měření a symbolů

přídavných funkcí. Symbol vybité baterie.

Trvalé zobrazení naměřené relativní vlhkosti vzduchu v procentech.

Trvalé zobrazení naměřené pokojové teploty vzduchu ve stupních Celsia.

Příchytky hrotů měřících kabelů.

Kryt bateriového pouzdra.

Výklopná opěrka k postavení přístroje na rovnou plochu (například na stůl).

REL Auto

HOLD OL

nebo

OFF

CAP DC AC mV / V

ΩΩΩΩ / kΩΩΩΩ / MΩΩΩΩ µµµµA / mA / A

nF / µµµµF Hz / kHz / MHz % °C

dB Lux % RH n µµµµ

m k M

Funkce měření vztažné (referenční, relativní) hodnoty. Automatické přepínání měřících rozsahů. Symbol zapnutí osvětlení displeje.

Symbol pojistek. Podržení zobrazení naměřené hodnoty na displeji přístroje. Overload = symbol znázorňující přetečení hodnoty či přeplnění displeje,

překročení měřícího rozsahu. Poloha „OFF“ na otočném přepínači funkcí měření (vynutí přístroje).

Symbol znázorňující vybitou baterii vloženou do přístroje.

Symbol znázorňující zapnutí funkce testování diod.

Symbol znázorňující zapnutí funkce akustické kontroly průchodnosti obvodů.

Znaménko minus (záporná hodnota proudu nebo napětí). Symbol znázorňující zapnutí funkce měření kapacity kondenzátorů. Měření stejnosměrného proudu a napětí. Měření střídavého proudu a napětí. Měření napětí v milivoltech nebo ve voltech.

Měření odporu (ohm, kiloohm nebo megaohm). Měření proudu v mikroampérech, v miliampérech nebo v ampérech

Měření kapacity kondenzátorů (nanofarad nebo mikrofarad). Měření kmitočtu (hertz, kilohertz nebo megahertz). Měření šířky impulsů v procentech. Teplota ve stupních Celsia.

Hladina hluku v decibelech. Intenzita osvětlení v luxech. Relativní vlhkost vzduchu v procentech. nano (10-9) mikro (10-6)

mili (10-3) kilo (103) mega (106)

7. Otočný přepínač funkcí měření

Jako prvek k nastavení příslušných funkcí měření slouží otočný přepínač. Pomocí tohoto přepínače měřící přístroj zapnete a vypnete (poloha „OFF“).

Druhé (další) funkce měření zvolíte po příslušném nastavení otočného přepínače na požadovanou funkci měření stisknutím tlačítka „MODE“ (jedná se například o akustickou signalizaci průchodnosti obvodů nebo testování diod).

Otočným přepínačem funkcí měření nesmíte v žádném případě během měření otáčet, neboť by takto mohlo dojít ke zničení přístroje (odtrhovací jiskra) nebo byste byli vystaveni ohrožení svého života úrazem elektrickým proudem při napětích vyšších než 25 V AC nebo 35 V DC. Nikdy nepřekračujte maximální povolené vstupní veličiny.

Pokud nebudete tento měřící přístroj používat, pak jej vždy vypněte (přepněte otočný přepínač funkcí měření do polohy „OFF“).

8. Uvedení měřícího přístroje do provozu

Otevření zadního krytu přístroje, vložení a výměna baterie, výměna pojistek

Vložení (výměna) baterie

Přečtěte si odstavec „Manipulace s bateriemi“ kapitoly „4. Bezpečnostní předpisy“. Aby tento měřící přístroj bezvadně fungoval, musíte do něj vložit 1 baterii 9 V (tato baterie je součástí dodávky přístroje). Pokud se vpravo na displeji přístroje objeví symbol vybité baterie

(viz kapitola „6.Symboly zobrazované na displeji přístroje a na přístroji“), jestliže se po zvolení některé funkce měření otočným přepínačem neobjeví na displeji žádné zobrazení nebo bude-li displej přístroje nekontrastní, musíte provést v přístroji výměnu baterie.

Výměna pojistky (pojistek)

Zajistěte, aby vyměňovaná pojistka byla stejného typu a měla stejnou jmenovitou proudovou hodnotu. Použití drátem opravených pojistek nebo přemostění kontaktů pojistek není dovoleno. Dojde-li k přepálení některé z pojistek okruhů měření proudu, nebude-li možné měřit proud v některém z těchto rozsahů, pak proveďte výměnu příslušné pojistky.

Vhodným křížovým šroubovákem vyšroubujte oba šroubky krytu bateriového pouzdra na zadní straně měřícího přístroje. Nyní tento kryt nadzvedněte směrem nahoru a sundejte jej. Sundejte z přístroje výklopnou opěrku a vyšroubujte dále šest šroubků zadního krytu přístroje. Tento kryt sundejte a proveďte výměnu příslušné přepálené pojistky. Poté opět uzavřete zadní kryt měřícího přístroje, připojte k přístroji výklopnou opěrku a uzavřete kryt bateriového pouzdra.

Postupujte přitom následovně:

Odpojte měřící přístroj od měřeného okruhu, vytáhněte z přístroje oba měřící kabely. Vypněte přístroj (otočný přepínač funkcí měření musí být přepnut do polohy „OFF“).

Vhodným křížovým šroubovákem vyšroubujte oba šroubky krytu bateriového pouzdra na zadní straně měřícího přístroje. Nyní tento kryt nadzvedněte směrem nahoru a sundejte jej.

Vložte do tohoto pouzdra správnou polaritou 1 destičkovou baterii. Poté opět uzavřete zadní kryt bateriového pouzdra.

Jedná se následující typy pojistek: F1:

Pojistka měřícího rozsahu „400 mA“: Rychlá keramická pojistka 500 mA / 600 V / 5 x 20 mm. (FF 500 mA 660 V)

F2:

Pojistka měřícího rozsahu „10 “: Rychlá keramická pojistka 10 A / 6000 V / 6,3 x 32 mm. (F 10A H 600 V)

9. Zapnutí a vypnutí přístroje, zvláštní funkce přístroje

Zapínání a vypínání přístroje, měřící kabely a poloha přístroje při měření

Jako prvek pro nastavení příslušných měřících rozsahů slouží otočný přepínač funkcí měření. Pomocí tohoto přepínače měřící přístroj zapínáte i vypínáte (poloha „OFF“). Bližší informace naleznete v kapitole „7. Otočný přepínač funkcí měření“. Pro veškerá měření, kromě měření teploty, musíte použít měřící kabely, které jsou k měřícímu přístroji přiloženy. Pokud budete měřit teplotu, vytáhněte tyto kabely ze zdířek přístroje.

Používejte tento měřící přístroj v takové poloze, abyste na jeho displeji z tekutých krystalů (anglická zkratka LCD = Liquid Crystal Display) mohli spolehlivě odečítat naměřené hodnoty nebo aby digitální zobrazení naměřených hodnot bylo obráceno k Vám.

Zapínání osvětlení (zadního podsvícení) displeje

Při nedostatečném okolním osvětlení provedete zapnutí zadního podsvícení (prosvícení) displeje stisknutím tlačítka se symbolem žárovičky . Dalším stisknutím tohoto tlačítka osvětlení displeje

přístroje opět vypnete.

Funkce automatického vypínání měřícího přístroje

Z důvodů šetření baterie vložené do měřícího přístroje dochází k automatickému vypínání přístroje po uplynutí cca 30 minut, pokud nebudete přístroj dále používat (nestisknete-li některé z ovládacích tlačítek nebo nezvolíte-li některou funkci měření). Po automatickém vypnutí přístroje jej zapnete opět zvolením nějaké funkce měření otočným přepínačem nebo stisknutím některého

z ovládacích tlačítek kromě tlačítka zapínání osvětlení displeje .

Funkce tlačítka „MODE“

Po přepnutí otočného přepínače do polohy měření odporu po stisknutí tohoto tlačítka zvolíte funkci testování diod, dalším stisknutím tohoto tlačítka zvolíte funkci akustické kontroly průchodnosti obvodů. Po přepnutí otočného přepínače na funkce měření stejnosměrného proudu zvolíte stisknutím tohoto tlačítka měření střídavého proudu (DC ⇒ AC).

Funkce tlačítka „Hz %“

Ve všech rozsazích měření střídavého napětí nebo proudu lze po stisknutí tohoto tlačítka změřit (zobrazit na displeji měřícího přístroje) frekvenci střídavého napětí a proudu, aniž byste museli volit funkci měření frekvence otočným přepínačem funkcí měření jeho přepnutím do polohy „Hz“. Dalším stisknutím tlačítka „Hz %“ můžete změřit šířku impulsů v procentech (%). V tomto případě dojde k vypnutí funkce automatického přepínání měřících rozsahů. Dalším stisknutím tohoto tlačítka přepnete opět přístroj do režimu měření základních veličin. Návrat k automatickému přepínání měřících rozsahů provedete dlouhým stisknutím tlačítka „RANGE“, které podržíte stisknuté tak dlouho (po dobu asi 2 sekund), dokud se na displeji přístroje opět neobjeví symbol „Auto“.

Funkce HOLD - podržení zobrazení naměřené hodnoty na displeji přístroje

Pokud budete chtít na displeji přístroje podržet zobrazení naměřené hodnoty (například pro její zápis do protokolu), pak stiskněte 1 x krátce tlačítko „HOLD“. Momentálně naměřená hodnota takto na displeji „zamrzne“. Na displeji přístroje se objeví symbol „HOLD“. Pokud budete chtít přístroj opět uvolnit pro další měření, stiskněte znovu krátce tlačítko „HOLD“. Poté se na displeji objeví okamžitá naměřená hodnota a z displeje přístroje zmizí symbol „HOLD“. Tuto funkci podržení zobrazení naměřené hodnoty na displeji přístroje vypnete rovněž volbou jiné funkce měření (otočením přepínače funkcí měření na jinou funkci měření).

Ruční přepínání měřících rozsahů – funkce tlačítka RANGE

Standardně používá tento měřící přístroj při měření automatické přepínání měřících rozsahů. V tomto případě je na displeji přístroje zobrazen symbol „Auto“. Ruční přepínání měřících rozsahů funguje pouze při měření napětí, proudu a odporu (u ostatních funkcí měření nelze ruční přepínání měřících rozsahů používat).

Postupným tisknutím tlačítka „RANGE“ můžete přepínat měřící rozsahy i ručně. V tomto případě zmizí z displeje měřícího přístroje symbol „Auto“. Návrat k automatickému přepínání měřících rozsahů provedete dlouhým stisknutím tlačítka „RANGE“, které podržíte stisknuté tak dlouho (po dobu asi 2 sekund), dokud se na displeji přístroje opět neobjeví symbol „Auto“.

Funkce měření vztažné (referenční, relativní) hodnoty REL

Měření vztažné (relativní) hodnoty je signalizováno na displeji přístroje zobrazením symbolu „REL“ a umožňuje měření vztažené k předem zobrazené (referenční) / naměřené hodnotě (která je uložena v paměti měřícího přístroje).

Tuto funkci zapnete krátkým stisknutím tlačítka „REL“. Po stisknutí tohoto tlačítka se na displeji přístroje zobrazí symbol „REL“ a dojde k vypnutí funkce automatického přepínání měřících rozsahů (z displeje přístroje zmizí po stisknutí tohoto tlačítka symbol „Auto“). V hlavním segmentu displeje na přístroji dojde k vynulování aktuálně naměřené hodnoty. Po provedení dalšího měření se v hlavním segmentu displeje na přístroji se zobrazí vypočítaná rozdílová hodnota mezi skutečnou naměřenou a referenční (vztažnou) hodnotou. Tuto funkci vypnete dalším stisknutím tlačítka „REL“. Návrat k automatickému přepínání měřících rozsahů provedete dlouhým stisknutím tlačítka „RANGE“, které podržíte stisknuté tak dlouho (po dobu asi 2 sekund), dokud se na displeji přístroje opět neobjeví symbol „Auto“.

Tato funkce je vhodná zvláště k měření odporů. Hlavní zobrazení lze nastavit na hodnotu „0000“ (vynulovat), to znamená, že můžete provádět měření odporu na rozsahu měření malých hodnot, aniž byste museli pokaždé odčítat od naměřené hodnoty hodnotu odporu měřících kabelů.

Příklad: Nastavení vztažné hodnoty provedete následujícím způsobem: Změřte příslušnou vztažnou hodnotu, například stejnosměrné napětí 12 V DC. Poté stiskněte 1 x krátce tlačítko „REL“. Vzdálíte-li nyní měřící hroty od měřeného zdroje napětí, zobrazí se na displeji přístroje v jeho levém pomocném segmentu záporná hodnota tohoto napětí „DC – 12 V“.

10. Vlastní provádění měření

Upozornění! Protože je měřící vstup tohoto digitálního multimetru velmi citlivý, může se stát, že se

při volně položených měřících kabelech (bez přiložení těchto kabelů ke kontaktům měřeného objektu) zobrazí na displeji přístroje nějaké hodnoty (tzv. přeludné hodnoty). Tento jev či úkaz je normální a zmizí, jakmile začnete provádět normální měření.

Nikdy nepřekračujte max. povolené vstupní veličiny. Buďte zvláště opatrní při měření napětí vyšších než 25 Vef AC (rms) nebo 35 V DC. Nedotýkejte se elektrických vodičů, neboť v tomto případě hrozí nebezpečí úrazu elektrickým proudem.

Před každou změnou funkce měření odpojte měřící kabely od měřeného objektu. K měření používejte pouze k přístroji přiložené měřící kabely.

Před každým měřením zkontrolujte měřící kabely (jejich hroty), zda nedošlo k poškození jejich izolace a správné připojení konektorů těchto kabelů do příslušných zdířek na měřícím přístroji. Poškozené měřící kabely v žádném případě nepoužívejte.

Pokud se na displeji měřícího přístroje objeví symbol „OL“ nebo případně symbol „I“ (overload = přetečení hodnoty či přeplnění displeje), znamená to, že jste překročili měřící rozsah.

Měření proudu je dovoleno pouze v okruzích s maximálním napětím 600 V. V rozsahu do „10 A“ neměřte nikdy vyšší proudy než „10 A“ a v rozsahu do „400 mA“

neměřte nikdy vyšší proudy než „400 mA“, neboť v těchto případech hrozí přepálení příslušné pojistky, která jistí příslušný měřící rozsah.

Při měření v rozsahu do 10 A (vyšší proud než 5 A) lze provádět měření pouze po dobu 30 sekund s přestávkami 15 minut mezi jednotlivými měřeními za účelem ochlazení do přístroje zabudovaného bočníku.

Pokud provádíte měření odporu, dávejte pozor na to, aby měřící body (vývody), kterých se dotýkáte měřícími hroty, nebyly pokryty nečistotou, olejem, pájecím lakem (kalafunou) nebo podobnými látkami. Takovéto okolnosti mohou měření zkreslit.

Při měření odporů, při testování diod, zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené objekty (rezistory, diody) nebyly pod napětím. Veškeré okolní kondenzátory (kapacity), které se nacházejí v zapojení, musejí být vybity.

Totéž platí i pro provádění akustické kontroly průchodnosti obvodů (například při kontrol pojistek nebo kabelů) a měření kapacity kondenzátorů.

a) Měření střídavých a stejnosměrných napětí

Měření střídavých napětí (AC)

Přepněte otočný přepínač funkcí měření do polohy „V “. Na displeji přístroje se zobrazí symbol „AC“ (měření střídavého napětí). Měřící rozsah v milivoltech (mV) lze zvolit pouze po stisknutí tlačítka „RANGE“.

2. Zapojte konektory měřících kabelů do přístroje správnou polaritou (při měření střídavých napětí nezáleží na polaritě zapojení konektorů měřících kabelů). Konektor červeného měřícího kabelu zatrčte do zdířky „V Hz % ΩΩΩΩ CAP Temp“, konektor černého kabelu zapojte do zdířky „COM“. Zkontrolujte správný kontakt banánků meřících kabelů ve zdířkách na přístroji.

3. Dotkněte se měřícími hroty měřeného objektu (paralelně) nebo propojte oba měřící kabely s měřeným objektem (generátor, zapojení atd.).

4. Odečtěte naměřenou hodnotu střídavého napětí na displeji přístroje.

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

Stisknutím tlačítka „Hz %“ můžete změřit frekvenci střídavého napětí (Hz). Dalším stisknutím tlačítka „Hz %“ můžete změřit šířku impulsů střídavého napětí (%).

Měření stejnosměrných napětí (DC)

Přepněte otočný přepínač funkcí měření do polohy „V “ nebo „mV “. Na displeji přístroje se zobrazí symbol „DC“ (měření stejnosměrného napětí).

2. Zapojte konektory měřících kabelů do přístroje správnou polaritou. Konektor červeného měřícího kabelu zatrčte do zdířky „V Hz % ΩΩΩΩ CAP Temp“, konektor černého kabelu zapojte do zdířky „COM“. Zkontrolujte správný kontakt banánků meřících kabelů ve zdířkách na přístroji.

3. Dotkněte se měřícími hroty měřeného objektu (paralelně) nebo propojte oba měřící kabely s měřeným objektem (baterie, zátěž, zapojení atd.).

4. Odečtěte naměřenou hodnotu stejnosměrného napětí na displeji přístroje. Pokud se při měření stejnosměrného napětí objeví na displeji přístroje před naměřenou

hodnotou znaménko „–“ (minus), má změřené napětí zápornou hodnotu nebo jste zapojili do zdířek na přístroji konektory (banánky) měřících kabelů nesprávnou polaritou. Konektor červeného měřícího kabelu jste zapojili do zdířky „COM“ a konektor černého měřícího kabelu jste zapojili do zdířky „V Hz % ΩΩΩΩ CAP Temp“.

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

Stisknutím tlačítka „Hz %“ můžete zkontrolovat, zda stejnosměrné napětí neobsahuje složku střídavého napětí (například brumové napětí). Pokud bude stejnosměrné napětí zcela čisté, měla by se na displeji přístroje zobrazit nulová hodnota frekvence (Hz) nebo šířky impulsů (%).

b) Měření stejnosměrného a střídavého proudu

Nikdy nepřekračujte maximální povolené vstupní veličiny. Měření proudu je dovoleno pouze v okruzích s maximálním napětím 600 V.

V rozsahu do „10 A“ neměřte nikdy vyšší proudy než „10 A“ a v rozsahu do „400 mA“ neměřte nikdy vyšší proudy než „400 mA“, neboť v těchto případech hrozí přepálení příslušné pojistky, která jistí příslušný měřící rozsah.

Každé měření proudu začínejte vždy na nejvyšším měřícím rozsahu. Poté můžete provést přepnutí otočným přepínačem na nižší rozsah (aby bylo měření přesnější).

Před přepnutím otočného přepínače na nižší měřící rozsah odpojte vždy hroty měřících kabelů od měřeného objektu.

Měření stejnosměrného proudu (DC)

Měření proudu v rozsahu „od 400 mA do 10 A“:

Přepněte otočný přepínač funkcí měření do polohy „10 A“. Na displeji měřícího přístroje se zobrazí symbol měření stejnosměrného proudu „DC“.

2. Zapojte konektory měřících kabelů do přístroje správnou polaritou.Konektor červeného měřícího kabelu zatrčte do zdířky „10 A“, konektor černého kabelu zapojte do zdířky „COM“. Zkontrolujte správný kontakt banánků meřících kabelů ve zdířkách na přístroji.

Měření proudu v rozsahu „od 4 mA do 399 mA“ nebo „od 0,1 µµµµA do 4000 µµµµA“:

Přepněte otočný přepínač funkcí měření do polohy „mA“ nebo „µµµµA“. Na displeji měřícího přístroje se zobrazí symbol měření stejnosměrného proudu „DC“.

2. Zapojte konektory měřících kabelů do přístroje správnou polaritou. Konektor červeného měřícího kabelu zatrčte do zdířky „mA µµµµA“, konektor černého kabelu zapojte do zdířky „COM“. Zkontrolujte správný kontakt banánků meřících kabelů ve zdířkách na přístroji.

3. Propojte oba měřící hroty do série s měřeným objektem (baterie, obvod, zapojení atd.).

4. Odečtěte naměřenou hodnotu stejnosměrného proudu na displeji přístroje.

Pokud se při měření stejnosměrného proudu objeví na displeji přístroje před naměřenou hodnotou znaménko „–“ (minus), má změřený proud zápornou hodnotu nebo jste zapojili do zdířek na přístroji konektory (banánky) měřících kabelů nesprávnou polaritou. Konektor červeného měřícího kabelu jste zapojili do zdířky „COM“ a konektor černého měřícího kabelu jste zapojili do zdířky „10 A“ nebo do zdířky „mA µµµµA“.

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

Měření střídavého proudu (AC)

1. Proveďte nejprve stejná nastavení přístroje jako při měření stejnosměrného proudu. Poté

stiskněte na přístroji krátce tlačítko „MODE“. Na displeji přístroje se zobrazí symbol „AC“ (měření střídavého proudu). Další stisknutí tlačítka „MODE“ přepne přístroj opět do režimu měření stejnosměrného proudu (DC).

2. Propojte oba měřící hroty do série s měřeným objektem (generátor, obvod, zapojení atd.).

3. Odečtěte naměřenou hodnotu střídavého proudu na displeji přístroje.

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

c) Měření frekvence (kmitočtu)

Tento přístroj dokáže změřit frekvenci nízkofrekvenčních a vysokofrekvenčních signálů střídavého napětí v rozsahu od 0,001 Hz až do 10 MHz.

Přepněte otočný přepínač funkcí měření do polohy „Hz“. Na displeji přístroje se zobrazí symbol měření frekvence „Hz“.

2. Zapojte konektory měřících kabelů do přístroje správnou polaritou.

Konektor červeného měřícího kabelu zatrčte do zdířky „V Hz % ΩΩΩΩ CAP Temp“, konektor černého kabelu zapojte do zdířky „COM“. Zkontrolujte správný kontakt banánků meřících kabelů ve zdířkách na přístroji.

3. Dotkněte se (spojte) měřícími hroty měřeného objektu (signální generátor, zapojení atd.).

4. Odečtěte naměřenou hodnotu frekvence na displeji přístroje.

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

Stisknutím tlačítka „Hz %“ při měření stejnosměrného proudu můžete zkontrolovat, zda stejnosměrný proud neobsahuje složku střídavého napětí (například brumové napětí). Pokud bude stejnosměrný proud zcela čistý, měla by se na displeji přístroje zobrazit nulová hodnota frekvence (Hz) nebo šířky impulsů (%).

Stisknutím tlačítka „Hz %“ při měření střídavého proudu můžete změřit frekvenci střídavého proudu (Hz). Dalším stisknutím tlačítka „Hz %“ můžete změřit šířku impulsů střídavého proudu (%).

d) Měření šířky impulsů

Tento přístroj dokáře změřit šířku impulsu kladné amplitudy (půlvlny) signálu. Na displeji přístroje se zobrazí poměr kladné amplitudy k celkovému signálu. Bude-li signál symetrický (například střídavé napětí rozvodné sítě 230 V, které má sinusový průběh), bude jeho kladná a záporná půlvlna (amplituda) stejná a na displeji přístroje se zobrazí hodnota šířky impulsu cca 50 %.

Přepněte otočný přepínač funkcí měření do polohy „Hz“. Na displeji přístroje se zobrazí symbol měření frekvence „Hz“.

Poté stiskněte na přístroji krátce tlačítko „MODE“. Na displeji přístroje se zobrazí symbol „%“ (měření šířky impulsu).

4. Dotkněte se (spojte) měřícími hroty měřeného objektu (signální generátor, zapojení atd.).

5. Odečtěte naměřenou hodnotu šířky impulsu na displeji přístroje.

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

e) Měření velikosti odporu (rezistorů)

Zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené objekty (rezistory) nebyly pod napětím. Veškeré okolní kondenzátory (kapacity), které se nacházejí v zapojení, musejí být vybity.

Přepněte otočný přepínač funkcí měření do polohy „ΩΩΩΩ “.

Zatrčte konektor červeného měřícího kabelu do zdířky „V Hz % ΩΩΩΩ CAP Temp“, konektor černého kabelu zapojte do zdířky „COM“.

3. Zkontrolujte oba měřící kabely, zda vedou proud tak, že vytvoříte mezi oběma měřícími hroty kontakt. Na displeji přístroje by se měla zobrazit přibližně nulová hodnota odporu (0 ΩΩΩΩ). Pokud se na displeji přístroje zobrazí například hodnota 0,5 Ω nebo i vyšší hodnota (jedná se vlastní odpor měřících kabelů), pak můžete provést vynulování této hodnoty na displeji krátkým stisknutím tlačítka „REL“ – viz podrobný popis v odstavci „Funkce měření vztažné (referenční, relativní) hodnoty REL“.

4. Přiložte měřící hroty paralelně k měřenému objektu (odporu). Počkejte, dokud se na displeji přístroje neustálí naměřená hodnota odporu (u odporů s vyšší

hodnotou než „1 MΩΩΩΩ“ to může trvat několik sekund). Na displeji přístroje se poté zobrazí aktuálně naměřená hodnota odporu. Pokud se na displeji přístroje zobrazí symbol „OL“ (overload = přetečení hodnoty či přeplnění displeje), znamená to, že jste překročili měřící

rozsah nebo že je měřený obvod (okruh, rezistor) přerušen.

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

f) Testování diod

Při testování diod zajistěte, aby dioda nebo obvod, do kterého je dioda zapojena, byla (byl) bezpodmínečně bez elektrického napětí. Veškeré okolní kondenzátory (kapacity), které se nacházejí v zapojení, musejí být vybity.

Přepněte otočný přepínač funkcí měření do polohy „ΩΩΩΩ “.

Zatrčte konektor červeného měřícího kabelu do zdířky „V Hz % ΩΩΩΩ CAP Temp“, konektor černého kabelu zapojte do zdířky „COM“.

Stiskněte jedenkrát (1 x) tlačítko „MODE“. Na displeji přístroje se zobrazí symbol diody „ “.

3. Pozor: Další stisknutí tlačítka „MODE“ přepne měřící přístroj do režimu akustické kontroly průchodnosti obvodů.

4. Zkontrolujte zkratováním měřících hrotů, zda vedou měřící kabely elektrický proud. Na displeji přístroje by se měla zobrazit nulová hodnota napětí (cca „0 V“).

Proveďte kontrolu diody nejprve v propustném směru: Hrotem červeného kabelu se dotkněte anody, hrotem černého kabelu se současně dotkněte katody (tato bývá zpravidla označena barevným kroužkem, bodem nebo podobně).

Bude-li přechod PN u kontrolované diody intaktní, naměříte u křemíkové diody v propustném směru napětí cca 0,6 V ( mezi 0,45 a 0,75 V DC). (U germaniové diody pak 0,2 až 0,4 V).

U svítivých diod naměříte v propustném směru napětí 1,2 až 1,5 V DC. Bude-li se jednat o svítivé diody s nízkou spotřebou proudu (Low-Current-LED), může testovací proud (měřící proud) přístroje tyto diody rozsvítit.

Nezměří-li přístroj v propustném směru žádné napětí, je dioda přerušená nebo jste prohodili měřící kabely (černý kabel jste přiložili k anodě, červený ke katodě).

Nyní proveďte kontrolu (měření) diody v závěrném směru: Pokud nyní měřící hroty zaměníte (prohodíte), tedy jestliže přiložíte hrot červeného měřícího kabelu na katodu a hrot černého měřícího kabelu na anodu diody, překontrolujete tímto způsobem takzvaný závěrný směr diody (dioda by neměla propouštět proud).

Objeví-li se na displeji symbol „OL“, je dioda v pořádku. Pokud se na displeji objeví nějaká hodnota napětí, pak jste v tomto případě připojili diodu nesprávným způsobem (obráceně) nebo je dioda vadná.

7. Pokud se při tomto testu v obou směrech (v propustném i závěrném) zobrazí na displeji přístroje symbol „OL“, pak je dioda vadná (přerušená).

Pokud se při tomto testu v obou směrech (v propustném i závěrném) zobrazí na displeji přístroje velmi nízká hodnota napětí nebo „0 V“, pak má kontrolovaná dioda zkrat.

Tímto měřením zjistíte napětí diod v propustném směru (UF) nebo v závěrném směru (UR).

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

g) Akustická kontrola průchodnosti obvodů

Zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené objekty nebyly pod napětím.

Touto akustickou kontrolou rychle zjistíte, zda není například přerušeno vedení (kabely), zkontrolujete pojistky, žárovky atd. Bude-li mít měřený objekt nižší odpor než 50 Ω, ozve se z přístroje akustický signál a na displeji přístroje odečtete velikost odporu kontrolovaného objektu.

h) Měření kapacity kondenzátorů

Zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené objekty nebyly při měření kapacity pod napětím. Před měřením proveďte vybití měřeného kondenzátoru. Při měření kapacity elektrolytických kondenzátorů dejte pozor na

polaritu jejich kontaktů (vývodů) plus (+) a minus (-).

Přepněte otočný přepínač funkcí měření do polohy „CAP“. Na displeji přístroje se zobrazí symbol (jednotka měření kapacity) „nF“ (nanofarad).

Zatrčte konektor červeného měřícího kabelu do zdířky „V Hz % ΩΩΩΩ CAP Temp“, konektor

černého kabelu zapojte do zdířky „COM“. Upozornění: Protože je měřící vstup tohoto digitálního multimetru velmi citlivý, může se stát,

že se při volně položených měřících kabelech (bez přiložení těchto kabelů ke kontaktům kondenzátoru) zobrazí na displeji přístroje nějaká naměřená hodnota.

V tomto případě můžete provést vynulování této hodnoty na displeji krátkým stisknutím tlačítka „REL“ – viz podrobný popis v odstavci „Funkce měření vztažné (referenční, relativní) hodnoty REL“.

Přepněte otočný přepínač funkcí měření do polohy „ΩΩΩΩ “.

Zatrčte konektor červeného měřícího kabelu do zdířky „V Hz % ΩΩΩΩ CAP Temp“, konektor černého kabelu zapojte do zdířky „COM“.

Stiskněte dvakrát (2 x) tlačítko „MODE“. Na displeji přístroje se zobrazí symbol akustického

3. signálu „ “. Pozor: Další stisknutí tlačítka „MODE“ přepne přístroj do režimu měření odporů.

4. Připojte paralelně k měřenému objektu (například k pojistce) měřící kabely (přiložte měřící hroty k měřenému objektu).

5. Z měřícího přístroje se ozve trvale znějící akustický signál (pípání), pokud bude průchozí odpor obvodu nižší než cca „50 ΩΩΩΩ“. Kromě toho se na displeji přístroje zobrazí naměřená hodnota odporu až do hodnoty „399,9 ΩΩΩΩ“. Pokud se na displeji přístroje objeví „OL“ (overload = přetečení hodnoty či přeplnění displeje), znamená to, že je kontrolovaný obvod přerušen.

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

3. Dotkněte se měřícími hroty měřeného objektu (kontaktů kondenzátoru) nebo propojte měřící kabely s měřeným objektem (kondenzátor nesmí být v žádném případě pod napětím).

4. Na displeji se po určité době zobrazí naměřená hodnota kapacity kondenzátoru. U kondenzátorů s vyšší kapacitou než 40 µF to může trvat několik sekund. Objeví-li se na displeji přístroje symbol OL, je kondenzátor přerušen nebo je jeho kapacita příliš vysoká.

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

i) Bezkontaktní zkoušečka (detektor) střídavého napětí (NCV)

Tento bezkontaktní způsob detekce střídavého napětí NCV (Non-Contact Voltage) zjistí přítomnost střídavého napětí v rozsahu 200 až 1000 V po přiblížení horní strany přístroje ke zdroji střídavého napětí (například k síťové zásuvce, ke kabelům atd.). Zjistí-li měřící přístroj přítomnost střídavého napětí, rozsvítí nad displejem měřícího přístroje červená svítivá dioda. Tato funkce NCV je aktivní v každé poloze otočného přepínače funkcí měření. Tento detektor slouží k rychlému zjištění střídavého napětí, nikoliv přímo ke kontaktnímu měření. Tato bezkontaktní zkoušečka reaguje též na elektrostatické náboje. Toto je normální jev a neznamená žádnou závadu. K zjištění střídavého napětí 230 V stačí přiblížení přístroje k zásuvce nebo ke kabelu na vzdálenost cca 3 cm. Při vyšších napětích (1000 V AC) může být tato vzdálenost větší (cca 8 cm).

Dříve než použijete tento měřící přístroj jako zkoušečku (detektor) střídavého napětí, zkontrolujte, zda má do přístroje vložená baterie ještě dostatečné napětí (dostatečnou kapacitu). Tuto kontrolu proveďte otočením přepínače funkcí měření (bez připojených měřících kabelů) do některé polohy kromě „OFF“. Na displeji přístroje se musí objevit čitelné zobrazení. Pokud bude baterie vybitá, přístroj v žádném případě nepoužívejte k bezkontaktní detekci střídavého napětí.

j) Měření pokojové teploty a relativní vlhkosti vzduchu

Tato čidla se nacházejí uvnitř přístroje. Přenesete-li měřící přístroj do jiné místnosti, musíte počkat minimálně 30 minut, dokud se na displeji přístroje nezobrazí správné hodnoty naměřené teploty vzduchu a relativní vlhkosti. Doporučujeme Vám raději počkat po zapnutí přístroje asi 2 hodiny.

Tyto hodnoty se zobrazí na displeji přístroje po jeho zapnutí zvolením libovolné funkce měření otočným přepínačem. V horní části vlevo na displeji se zobrazí relativní vlhkost vzduchu v procentech (% RH) a vpravo naměřená teplota ve stupních Celsia (° C).

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

Jelikož tomuto měřícímu přístroji trvá poněkud déle, než zobrazí na svém displeji přesné hodnoty teploty a relativní vlhkosti vzduchu, nepoužívejte tento přístroj ke kontrole klimatizace nebo ke kontrole teploty potravin atd.

k) Kontaktní měření teploty pomocí čidla typu K

S tímto měřícím přístrojem s použitím přiložené čidla typu „K“ (termočlánku) můžete změřit teplotu povrchu různých předmětů (například radiátorů) v rozsahu od „– 20 °C až do + 230 °C “. S jiným vhodným čidlem pak v rozsahu „– 20 °C až do + 1300 °C “. Naměřená teplota se na displeji přístroje zobrazuje ve stupních Celsia (°C).

l) Měření hladiny hluku

S tímto měřícím přístrojem s zjistíte úroveň hladiny hluku v decibelech s charakteristikou „C“. Úroveň hladiny hluku měří tento přístroj kondenzátorovým mikrofonem.

Charakteristika „C“ (dBC) vyhodnocuje širší spektrum frekvencí lineárně a bez filtru (jedná se o skutečnou úroveň hladiny hluku a o stejné vyhodnocení hlubokých a vysokých tónů). Tato charakteristika se používá k analýzám hladiny hluku strojů, motorů a podobných zařízení.

Tento termočlánek typu „K“ nelze použít k měření teploty objektů pod napětím. Mohlo by to způsobit zničení přístroje. Rozhodující při měření teploty je, aby nebyl měřící přístroj vystaven teplotám, které chcete změřit. Těmto teplotám může být vystaven

2. Zapojte konektory čidla měření teploty do přístroje správnou polaritou.

3. Přiložte hrot drátového termočlánku (čidla typu K) k povrchu měřeného objektu. Dotýkejte se

pouze hrot senzoru (termočlánku) na měření teploty.

Přepněte otočný přepínač funkcí měření do polohy „1 °C“ nebo „0,1 °C “.

Plus kontakt zapojte do zdířky „V Hz % ΩΩΩΩ CAP Temp“, minus kontakt do zdířky „COM“– viz následující vyobrazení.

Kabel přiloženého čidla je vybaven k tomuto účelu speciálním konektorem (adaptérem).

povrchu měřeného objektu tak dlouho, dokud se na displeji měřícího přístroje nestabilizuje zobrazení naměřené teploty.

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

Přepněte otočný přepínač funkcí měření do polohy „dBC“. Na displeji přístroje se zobrazí symbol (jednotka měření hladiny hluku) „dB“.

Nasměrujte v pravém úhlu otvor na přístroji označený „dBC“ na zdroj zvuku. Vzdálenost měřícího přístroje od zdroje zvuku musí být minimálně 1 m.

3. Na displeji se po určité době zobrazí naměřená hodnota hladiny hluku.

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

Dejte při tomto měření pozor na to, že silný vítr s vyšší rychlostí než 10 m/s může negativně ovlivnit výsledky měření.

m) Měření intenzity osvětlení

Mají měřící kabely pevný kontakt ve zdířkách přístroje?

Připojili jste měřící kabely do správných zdířek? Zvolili jste

správný způsob měření (AC / DC)? Nestiskli jste náhodou

Pomocí tohoto měřícího přístroje zkontrolujte intenzitu osvětlení v obytných prostorách, na pracovištích, v kancelářích atd. Senzor měření intenzity osvětlení (křemíková fotodioda) se nachází uprostřed na horní straně měřícího přístroje a je vybaven filtrem, který nepropouští infračervené záření. Tento filtr propouští pouze viditelné spektrum světla.

Přepněte otočný přepínač funkcí měření do polohy „Lux“. Na displeji přístroje se zobrazí symbol (jednotka měření úrovně intenzity osvětlení) „Lux“.

2. Zaměřte horní stranu měřícího přístroje na zdroj světla.

3. Na displeji přístroje se zobrazí naměřená hodnota intenzity osvětlení v luxech. Zobrazí-li se uprostřed displeje „1“ (I), došlo k překročení rozsahu měření.

V tomto případě přepněte otočný přepínač do polohy „Lux x 10“ a vynásobte na displeji zobrazenou naměřenou hodnotu deseti ( x 10)

Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.

Doporučené hodnoty intenzity osvětlení v luxech Kanceláře

Konferenční místnost: 200 – 750 Písárna (účtárna): 700 – 1500 Technické kreslení: 1000 – 2000

Továrny (výrobní závody)

Příjem zboží: 150 - 300 Vizuální kontroly na výrobních linkách: 300 – 750 Inspekční práce (opravy strojů): 750 – 1500 Montážní linky: 1500 – 3000

Hotely

Vstupní prostory (haly), šatny: 100 – 200 Recepce, pokladny: 200 - 1000

Obchodní domy

Schodiště: 150 – 200 Výkladní skříně: 750 – 1500

Nemocnice

Pokoje pro pacienty, skladové prostory: 100 - 200 Vyšetřovny: 300 – 750 Operační sály, přijímací prostory: 750 - 1500

University (školy)

Posluchárny (auly): 100 - 300 Osvětlení tříd: 200 – 750 Dílny a kreslírny: 500 - 1500

11. Případné závady přístroje a jejich odstranění

Tento měřící přístroj byl zkonstruován podle nejnovějšího stavu techniky. Přesto se však mohou objevit problémy nebo závady. Z tohoto důvodu popisujeme v následující tabulce, jak některé z těchto poruch a závad sami a poměrně snadno odstraníte. Dodržujte přitom bezpodmínečně bezpečnostní předpisy

Závada Možná příčina a její odstranění

Nelze provádět žádné měření:

Nelze provádět měření proudu: Nedošlo k přepálení pojistky obvodu měření proudu? Nedochází k žádné změně

naměřených hodnot:

Jiné opravy (než výše uvedené) mohou provádět pouze kvalifikovaní odborníci v autorizovaném servisu.

Není již zcela vybitá baterie?

tlačítko „HOLD“?

12. Údržba přístroje

Tento přístroj kromě občasné výměny baterie, případné výměny pojistek a příležitostného čištění nevyžaduje žádnou údržbu. Pokud provedete na přístroji vlastní změny (úpravy) nebo opravy, zanikne nárok na záruku. K čištění měřícího přístroje nebo okénka displeje používejte čistý, antistatický a suchý čistící hadřík bez žmolků a chloupků.

K čištění přístroje nepoužívejte žádné uhličitanové čistící prostředky (sodu), benzín, alkohol nebo podobné látky (chemická rozpouštědla, ředidla barev a laků). Mohli byste tak porušit povrch přístroje. Kromě jiného jsou výpary těchto čistících prostředků zdraví škodlivé a výbušné. K čištění přístroje též nepoužívejte v žádném případě nástroje s ostrými hranami, šroubováky nebo drátěné kartáče a pod.

13. Technické údaje, tolerance měření

Technické údaje

Přepěťová kategorie: CAT III (600 V proti zemi) Vstupní odpor: Četnost měření: 3 měření za sekundu Délka měřících kabelů: 80 cm Napájení: Baterie 9 V Provozní / skladovací teplota: 0 °C až + 40 °C / - 10 °C až + 50 °C Relativní vlhkost vzduchu: Max. prov. nadmořská výška: 2000 m Hmotnost: cca 335 g Rozměry (D x Š x V): 170 x 78 x 48 mm

Tolerance měření

Přesnost měření se uvádí v ± (% odečtení naměřené hodnoty + počet nejnižších míst na displeji). Tato přesnost je zaručena v rozsahu 18 °C až 28 °C p ři relativní vlhkosti vzduchu menší než 75 %.

Měření stejnosměrného napětí, ochrana proti přepětí: 600 V (vnitřní odpor 10 MΩΩΩΩ)

Rozsah Rozlišení Přesnost

400 mV 0,1 mV 4 V 0,001 V 40 V 0,01 V 400 V 0,1 V 600 V 1 V

Vyšší než 10 MΩ

< 70 %, nekondenzující

± (1,0 % + 4)

± (1,5 % + 4)

Měření střídavého napětí, ochr. proti přepětí: 600 V (50 Hz až 400 Hz, vnitřní odpor 10 MΩΩΩΩ)

Rozsah Rozlišení Přesnost

400 mV 0,1 mV 4 V 0,001 V 40 V 0,01 V 400 V 0,1 V 600 V 1 V

± (1,5 % + 15)

± (1,0 % + 4)

± (1,5 % + 4) ± (2,0 % + 4)

Měření stejnosměrného proudu, ochrana proti přepětí: pojistka

Rozsah Rozlišení Přesnost

400 µA 0,1 µA 4000 µA 1 µA 40 mA 0, 01 mA 400 mA 0, 1 mA 10 A 0, 01 A

± (1,0 % + 2)

± (1,2 % + 2) ± (2,0 % + 5)

Měření střídavého proudu, ochrana proti přepětí: pojistka (50 Hz až 400 Hz)

Rozsah Rozlišení Přesnost

400 µA 0,1 µA 4000 µA 1 µA 40 mA 0, 01 mA 400 mA 0, 1 mA 10 A 0, 01 A

± (1,2 % + 2)

± (1,5 % + 2) ± (2,0 % + 5)

Měření odporů (rezistorů), měřící napětí: cca 0,28 V

Rozsah Rozlišení Přesnost

400 Ω 0,1 Ω ± (1,5 % + 4) 4 kΩ 0,001 kΩ 40 kΩ 0,01 kΩ

± (1,5 % + 2) 400 kΩ 0,1 kΩ 4 MΩ 0,001 MΩ ± (2,0 % + 2) 40 MΩ 0,01 MΩ ± (2,5 % + 2)

Akustická kontrola průchodnosti obvodů, zkušební napětí: cca 0,5 V

Měření odporu

< 399,9 Ω

Akustický signál při < 50 Ω.

Test diod

Zkušební napětí Cca 1,5 V Zkušební proud Cca 1 mA Rozlišení 0,001 V Přesnost

± (10 % + 5)

Měření kapacity kondenzátorů

Rozsah Rozlišení Přesnost

50 nF 0,01 nF 500 nF 0,1 nF 5 µF 0,001 µF

± (5,0 % + 20)

± (3,0 % + 5)

50 µF 0,01 µF 100 µF 0,1 µF

± (4,0 % + 5)

Měření frekvence, citlivost: > 500 mV při < 1 MHz; > 3 V při > 1 MHz

Rozsah Rozlišení Přesnost

5 Hz 0,001 Hz 50 Hz 0,01 Hz 500 Hz 0, 1 Hz 5 kHz 0,001 kHz

± (1,2 % + 3)

50 kHz 0,01 kHz 500 kHz 0,1 kHz 10 MHz 0,01 MHz

± (1,5 % + 4)

Měření teploty (čidlo typu K)

Rozsah Rozlišení Přesnost

- 20 °C až + 400 °C 0,1 °C + 400 °C až + 1300 °C 1 °C

± (3,0 % + 3 °C) ± (3,0 % + 3 °C)

Měření pokojové teploty a relativní vlhkosti vzduchu

Rozsah Rozlišení Přesnost

0 °C až + 50 °C 0,1 °C 33 až 99 % 1 %

± (3,0 % + 3) ± (3,0 % + 5)

Intenzita osvětlení

Rozsah Rozlišení Přesnost

4000 lux 1 lux 40000 lux 10 lux

± (5,0 % + 10)

± (3,0 % + 5)

Hladina hluku

Rozsah Rozlišení Přesnost

35 až 100 dB 0,1 dB

± 5 dB

NCV: 200 až 1000 V AC

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!

VOLTCRAFT MT52 User guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
