Multitester MT-51

Zastosowanie.

Mutlitester 5 w 1 to kombinacja miernika warunków atmosferycznych i 3,5-pozycyjnego multimetru cyfrowego.
Poza pomiarem prądu stałego, urządzenie pozwala na pomiar napięcia do maks. 250 V DC/ACms jak równieŜ na
przeprowadzenie testu transformatorów, pomiaru rezystancji do 2 MOhm i testu przepływu lub diod. Przy
rezystancji <100 Ohm następuje sygnał akustyczny. Pomiar warunków atmosferycznych obejmuje pomiar
porównywalny natęŜenia oświetlenia w lx, relatywnej wilgotności powietrza w %, poziomu ciśnienia akustycznego
w dB i temperatury w st.C.

Właściwości.

• Pomiar napięcia stałego i zmiennego do maks. 250 V.

• Pomiar i wskazanie prądów stałych w zakresie od 0,1 uA do 10,00 A.

• Pomiar rezystancji do 2 MOhm.

• Test diod i przepływu (akustyczny <100 Ohm).

• Pomiar natęŜenia oświetlenia do 40 000 lx (wskaźnik ze współczynnikiem x10).

• Pomiar temperatury w zakresie od -20 st.C do 1300 st.C.

• Pomiar relatywnej wilgotności powietrza w zakresie od 25 % do 95 %.

• Pomiar poziomu ciśnienia akustycznego od 35 dB do 100 dB.

Elementy obsługi.

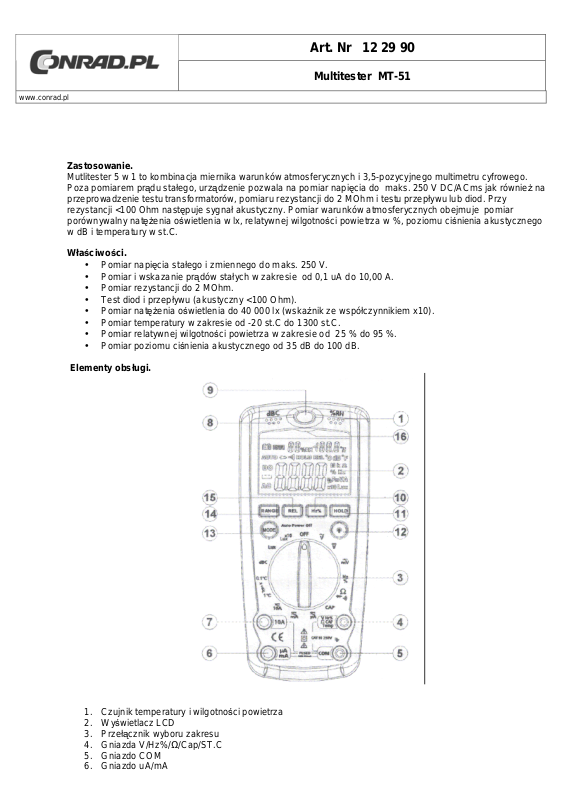

1. Czujnik temperatury i wilgotności powietrza

2. Wyświetlacz LCD

3. Przełącznik wyboru zakresu

4. Gniazda V/Hz%/Ω/Cap/ST.C

5. Gniazdo COM

6. Gniazdo uA/mA

7. Gniazdo 10A

8. Mikrofon

9. Czujnik światła

10. Przycisk Hz% (przy pomiarze prądu/napięcia za pomocą tego przycisku moŜna przełączyć na pomiar
częstotliwości).

11. Przycisk HOLD (pozwala na zachowanie wartości pomiarowej w celu wykorzystania jej np. jako wartości
odniesieniowej. Naciśnięcie przycisku w dowolnym momencie powoduje zamroŜenie wartości pomiarowej
i wskazanie na wyświetlaczu symbolu HOLD.

12. Podświetlenie (naciśnięcie przycisku pozwala na aktywację lub dezaktywację podświetlenia
wyświetlacza).

13. Przycisk MODE (jeŜeli urządzenie znajduje się w zakresie pomiaru A, mA, uA i Ω/►/●))), za pomocą tego
przycisku moŜna przełączyć pomiędzy AC i DC).

14. Przycisk RANGE (jeŜeli urządzenie znajduje się w zakresie pomiaru napięcia i Ω za pomocą tego
przycisku moŜna przełączyć pomiędzy AC i DC).

15. Przycisk REL (tzw. pomiar relatywny pozwala na przeprowadzenie pomiaru w celu uzyskania wartości
odniesieniowych. Wartość odniesieniową np. napięcia, prądu lub pojemności moŜna zapamiętać i
porównać z wcześniej zachowanymi danymi. Wskazana wartość będzie róŜnicą pomiędzy wartością
zachowaną, a nowo zmierzoną. Aby zachować daną wartość podczas trwania pomiaru, naleŜy nacisnąć
przycisk REL)..

16. NCV (czujnik Non-Contact-Voltage- bezdotykowy pomiar napięcia, skierować czujnik w stronę źródła
napięcia zmiennego. JeŜeli napięcie znajduje się w zakresie od 50 do 1000 V, lampka zapali się).

Przeprowadzenie pomiarów

Pomiar napięcia zmiennego.

1. Czarny przewód pomiarowy podłączyć do gniazda COM, a czerwony do gniazda V/Hz%/Ω/Cap/ST.C.

2. Przełącznik wyboru zakresu ustawić na pozycji „V~”.

3. Obydwie końcówki pomiarowe połączyć z kontrolowanym obiektem (generatorem, układem połączeń itp.).

4. Wartość pomiarowa zostanie wskazana na wyświetlaczu.

5. Nacisnąć przycisk MODE, aby wskazana została częstotliwość w Hz.

6. Nacisnąć ponownie przycisk MODE, aby wskazany został cykl pracy w %.

Pomiar napięcia stałego.

1. Czarny przewód pomiarowy podłączyć do gniazda COM, a czerwony do gniazda V/Hz%/Ω/Cap/ST.C.

2. Przełącznik wyboru zakresu ustawić na pozycji „V=”.

3. Obydwie końcówki pomiarowe połączyć z kontrolowanym obiektem (baterią, układem połączeń itp.).

4. Wartość pomiarowa zostanie wskazana na wyświetlaczu.

5. Przełącznik wyboru zakresu ustawić na pozycji „=mV”.

6. Aktualna biegunowość wartości pomiarowej zostanie wskazana na wyświetlaczu.

7. Zakres napięcia stałego „V=” wskazuje na rezystancje wejściową ok. 1 MOhm. JeŜeli przy napięciu stałym
wskazany zostanie minus przed wartością pomiarową, oznacza to, Ŝe zmierzone napięcie jest ujemne (
lub przewody pomiarowe zostały podłączone nieprawidłowo).

PoniewaŜ wejście pomiarowe jest bardzo czułe, moŜe mieć miejsce taka sytuacja, Ŝe przy swobodnie leŜących
przewodach ( nie podłączonych do obiektu pomiarowego) wskazana zostanie dowolna wartość. Jest to zjawisko
prawidłowe i dane te znikną po przeprowadzeniu właściwego pomiaru.

Pomiar prądu.
Nie naleŜy dokonywać pomiaru prądów w obwodach, w których występuje napięcie >35 VDC. Nie naleŜy
przeprowadzać pomiarów prądów powyŜej 10 A. Pomiaru moŜna dokonać jedynie w obwodach
zabezpieczonych 10 A.
Pomiar prądów 10 A powinien trwać maks. 10 sek. z zachowaniem 15 minutowych przerw.

Pomiar prądu stałego.

1. Czarny przewód pomiarowy podłączyć do gniazda COM, a czerwony do gniazda uA/mA, przy pomiarze
prądu do maks. 400 mA lub do gniazda 10 A przy pomiarze prądu >400 mA do maks. 10 A.

2. Przełącznik wyboru zakresu ustawić na pozycji „uA”, przy pomiarze do 4000 uA.

3. Przełącznik wyboru zakresu ustawić na pozycji „mA”, przy pomiarze do 400 mA.

4. Przełącznik wyboru zakresu ustawić na pozycji „10A”, przy pomiarze do 10 A.

5. Nacisnąć i przytrzymać przycisk MODE, do momentu, aŜ na wyświetlaczu wskazany zostanie symbol
„DC”.

6. Obydwie końcówki pomiarowe połączyć w szeregu z kontrolowanym obiektem (baterią, układem połączeń
itp.), aby zarejestrowana wartość została wskazana na wyświetlaczu.

Zakres 400 mA jest zabezpieczony bezpiecznikiem 400 mA, zakres 10 A nie jest zabezpieczony.

Pomiar prądu zmiennego.
