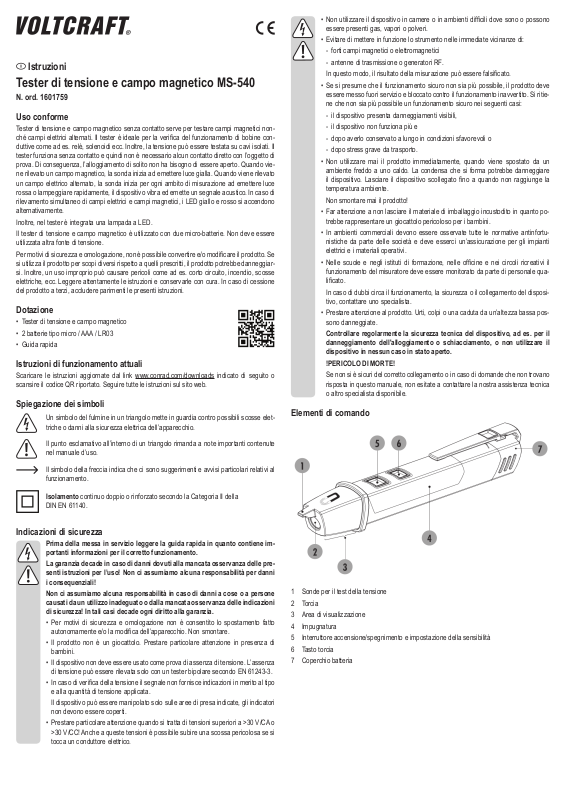

Istruzioni

Tester di tensione e campo magnetico MS-540

N. ord. 1601759

Uso conforme

Tester di tensione e campo magnetico senza contatto serve per testare campi magnetici non-

ché campi elettrici alternati. Il tester è ideale per la verica del funzionamento di bobine conduttive come ad es. relè, solenoidi ecc. Inoltre, la tensione può essere testata su cavi isolati. Il tester funziona senza contatto e quindi non è necessario alcun contatto diretto con l’oggetto di prova. Di conseguenza, l’alloggiamento di solito non ha bisogno di essere aperto. Quando viene rilevato un campo magnetico, la sonda inizia ad emettere luce gialla. Quando viene rilevato un campo elettrico alternato, la sonda inizia per ogni ambito di misurazione ad emettere luce rossa o lampeggiare rapidamente, il dispositivo vibra ed emette un segnale acustico. In caso di rilevamento simultaneo di campi elettrici e campi magnetici, i LED giallo e rosso si accendono

alternativamente.

Inoltre, nel tester è integrata una lampada a LED. Il tester di tensione e campo magnetico è utilizzato con due micro-batterie. Non deve essere

utilizzata altra fonte di tensione. Per motivi di sicurezza e omologazione, non è possibile convertire e/o modicare il prodotto. Se

si utilizza il prodotto per scopi diversi rispetto a quelli prescritti, il prodotto potrebbe danneggiarsi. Inoltre, un uso improprio può causare pericoli come ad es. corto circuito, incendio, scosse elettriche, ecc. Leggere attentamente le istruzioni e conservarle con cura. In caso di cessione del prodotto a terzi, accludere parimenti le presenti istruzioni.

Dotazione

• Tester di tensione e campo magnetico

• 2 batterie tipo micro / AAA / LR03

• Guida rapida

Istruzioni di funzionamento attuali

Scaricare le istruzioni aggiornate dal link www.conrad.com/downloads indicato di seguito o scansire il codice QR riportato. Seguire tutte le istruzioni sul sito web.

Spiegazione dei simboli

Un simbolo del fulmine in un triangolo mette in guardia contro possibili scosse elet-

triche o danni alla sicurezza elettrica dell’apparecchio.

• Non utilizzare il dispositivo in camere o in ambienti difcili dove sono o possono essere presenti gas, vapori o polveri.

• Evitare di mettere in funzione lo strumento nelle immediate vicinanze di:

- forti campi magnetici o elettromagnetici

- antenne di trasmissione o generatori RF.

In questo modo, il risultato della misurazione può essere falsicato.

• Se si presume che il funzionamento sicuro non sia più possibile, il prodotto deve essere messo fuori servizio e bloccato contro il funzionamento inavvertito. Si ritiene che non sia più possibile un funzionamento sicuro nei seguenti casi:

- il dispositivo presenta danneggiamenti visibili,

- il dispositivo non funziona più e

- dopo averlo conservato a lungo in condizioni sfavorevoli o

- dopo stress grave da trasporto.

• Non utilizzare mai il prodotto immediatamente, quando viene spostato da un

ambiente freddo a uno caldo. La condensa che si forma potrebbe danneggiare il dispositivo. Lasciare il dispositivo scollegato no a quando non raggiunge la temperatura ambiente.

Non smontare mai il prodotto!

• Far attenzione a non lasciare il materiale di imballaggio incustodito in quanto potrebbe rappresentare un giocattolo pericoloso per i bambini.

• In ambienti commerciali devono essere osservate tutte le normative antinfortunistiche da parte delle società e deve esserci un’assicurazione per gli impianti

elettrici e i materiali operativi.

• Nelle scuole e negli istituti di formazione, nelle ofcine e nei circoli ricreativi il

funzionamento del misuratore deve essere monitorato da parte di personale qualicato.

In caso di dubbi circa il funzionamento, la sicurezza o il collegamento del dispositivo, contattare uno specialista.

• Prestare attenzione al prodotto. Urti, colpi o una caduta da un’altezza bassa possono danneggiate.

Controllare regolarmente la sicurezza tecnica del dispositivo, ad es. per il danneggiamento dell'alloggiamento o schiacciamento, o non utilizzare il dispositivo in nessun caso in stato aperto.

!PERICOLO DI MORTE!

Se non si è sicuri del corretto collegamento o in caso di domande che non trovano risposta in questo manuale, non esitate a contattare la nostra assistenza tecnica o altro specialista disponibile.

Elementi di comando

Il punto esclamativo all’interno di un triangolo rimanda a note importanti contenute

nel manuale d’uso.

Il simbolo della freccia indica che ci sono suggerimenti e avvisi particolari relativi al

funzionamento.

Isolamento continuo doppio o rinforzato secondo la Categoria II della

DIN EN 61140.

Indicazioni di sicurezza

Prima della messa in servizio leggere la guida rapida in quanto contiene importanti informazioni per il corretto funzionamento.

La garanzia decade in caso di danni dovuti alla mancata osservanza delle presenti istruzioni per l’uso! Non ci assumiamo alcuna responsabilità per danni i consequenziali!

Non ci assumiamo alcuna responsabilità in caso di danni a cose o a persone causati da un utilizzo inadeguato o dalla mancata osservanza delle indicazioni di sicurezza! In tali casi decade ogni diritto alla garanzia.

• Per motivi di sicurezza e omologazione non è consentito lo spostamento fatto autonomamente e/o la modica dell’apparecchio. Non smontare.

• Il prodotto non è un giocattolo. Prestare particolare attenzione in presenza di bambini.

• Il dispositivo non deve essere usato come prova di assenza di tensione. L’assenza di tensione può essere rilevata solo con un tester bipolare secondo EN 61243-3.

• In caso di verica della tensione il segnale non fornisce indicazioni in merito al tipo e alla quantità di tensione applicata.

Il dispositivo può essere manipolato solo sulle aree di presa indicate, gli indicatori

non devono essere coperti.

• Prestare particolare attenzione quando si tratta di tensioni superiori a >30 V/CA o

>30 V/CC! Anche a queste tensioni è possibile subire una scossa pericolosa se si tocca un conduttore elettrico.

1 Sonde per il test della tensione

2 Torcia

3 Area di visualizzazione 4 Impugnatura 5 Interruttore accensione/spegnimento e impostazione della sensibilità 6 Tasto torcia 7 Coperchio batteria

Inserimento/sostituzione delle batterie

Alla prima messa in servizio e se il tester non emette alcun segnale acustico, è necessario sostituire le batterie. Il tester funziona con due batterie.

Per inserimento/sostituzione procedere come segue: Premere le rientranze quadrate e tirare il coperchio dal vano batteria (7) verso la parte

posteriore del tester.

Inserire due micro batterie (AAA) nel vano batteria. Osservare l’indicazione della polarità nell’alloggiamento.

Utilizzare le batterie alcaline consigliate, in quanto garantiscono un tempo di funzionamento più lungo.

Chiudere con cura il vano batterie.

Preparazione del test

• L’accensione del dispositivo avviene premendo a lungo l’interruttore di accensione/spegnimento (5).

• Il segnale acustico, il LED rosso (3) e il motore di vibrazione si accendono brevemente per un autotest.

• L’ambito di test 50 V-1000 V è impostato dopo l’accensione. Una breve pressione dell’interruttore di accensione/spegnimento (5) imposta il campo di sensibilità 12 V-50 V. Nel campo 12 V-50 V sono indicate tensioni tra 50 V e 1000 V. Se una fonte di tensione superiore a 50 V è rilevata nei pressi di una fonte di tensione da 12 V, il tester riconoscere la fonte più forte.

• Il LED rosso lampeggiante indica che si è pronti.

• Il tester si spegne premendo a lungo l’interruttore di accensione/spegnimento (5).

• Il tester si spegne automaticamente dopo circa 3 minuti.

Esecuzione dei test

a) Prova della tensione

• Spostare il dispositivo lentamente lungo l’oggetto da testare, ad es. un cavo.

• Se il dispositivo rileva una tensione alternata nella modalità 12...50 V, il LED rosso lampeg-

gia, il motore vibra e il segnalatore acustico emette un segnale.

• Se il dispositivo rileva una tensione alternata nella modalità 50...1000 V/CA, il LED rosso si accende sso, il motore vibra e il segnalatore acustico emette un segnale.

• La posizione del conduttore di terra nell’oggetto da testare può inuenzare il test.

b) Verica del campo magnetico

• Spostare il dispositivo lentamente lungo l’oggetto da testare

• Se il dispositivo rileva un campo magnetico, il LED giallo si accende.

• In caso di rilevamento di campi elettrici e campi magnetici, i LED giallo e rosso si accendono alternativamente

c) Torcia

• Per accendere la torcia premere e tenere premuto il tasto “Torcia” (6).

La funzione torcia è disponibile solo in stato acceso.

Dati tecnici

Indicazione ........................................LED rosso e giallo

Segnalatore acustico .........................sì

Vibrazione ..........................................sì

Intervallo di tensione ..........................12 V a 1000 V/CA (2 intervalli di misurazione)

Ambito di frequenza ...........................40-400 Hz

Durata di accensione .........................ssa

Campo magnetico .............................CA, CC (anche magneti permanenti)

Rilevamento campo magnetico .........>2.5 mT

Alimentazione ....................................2x batterie alcaline del tipo AAA / Micro / LR03

Assorbimento di corrente ...................ca. 80 mA

Classe di protezione ..........................2 (isolamento doppio o rinforzato/isolamento protetto)

Tipo di protezione ..............................IP65

Intervallo di temperatura ....................da 0 °C a +40 °C

Umidità relativa .................................< 80% (senza condensa)

Dimensioni .........................................155 x 25 x 23 mm (L x L x A)

Peso ..................................................55 g

Pulizia

Prima di pulire il dispositivo, spegnerlo.

Con l'apertura dei coperchi o la rimozione di parti, eccetto quando ciò è pos-

sibile a mano, tutte le parti sotto tensione sono esposte.

• Non utilizzare alcun detergente abrasivo, chimico o aggressivo come benzina, alcool o sostanze simili per la pulizia. Ciò potrebbe danneggiare la supercie del dispositivo. Inoltre, i fumi sono esplosivi e pericolosi per la salute. Non utilizzare alcuno strumento tagliente, cacciaviti, spazzole metalliche o simili per la pulizia

• Per la pulizia del dispositivo utilizzare un panno antistatico leggermente umido e privo di pelucchi.

Smaltimento

a) Prodotto

Dispositivi elettronici sono materiali riciclabili e non possono essere smaltiti nei riuti

domestici.

Alla ne del suo ciclo di vita, smaltire il prodotto in conformità alle normative vigenti

in materia.

Rimuovere le batterie/batterie ricaricabili inserite e smaltirle separatamente dal pro-

dotto.

b) Batteria

In qualità di utente nale avete l’obbligo (Ordinanza batterie) di restituire tutte le batterie usate; lo smaltimento nei riuti domestici è vietato!

Batterie/batterie ricaricabili contaminate sono etichettate con questo simbolo indi-

cante che lo smaltimento nei riuti domestici è proibito. Le designazioni per i metalli pesanti coinvolti sono: Cd=Cadmio, Hg=Mercurio, Pb=Piombo (le designazioni si trovano sulla batteria/batteria ricaricabile, ad es. al di sotto del simbolo del bidone della spazzatura riportato sulla sinistra).

È possibile portare le batterie/batterie ricaricabili esaurite gratuitamente presso un centro di smaltimento autorizzato nella propria zona, presso uno dei nostri negozi o qualsiasi altro negozio in cui sono vendute batterie/ batterie ricaricabili.

Questa è una pubblicazione da Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tutti i diritti, compresa la traduzione sono riservati. È vietata la riproduzione di qualsivoglia genere, quali fotocopie, micro-

lm o memorizzazione in attrezzature per l‘elaborazione elettronica dei dati, senza il permesso scritto dell‘editore. È altresì vietata la riproduzione sommaria. La pubblicazione corrisponde allo stato tecnico al momento della stampa.
