Obsah
Strana
1. Úvod .......................................................................................................... 3
2. Účel použití laboratorního napájecího zdroje a jeho základní funkce . 3
3. Bezpečnostní předpisy ............................................................................ 5
4. Součásti laboratorního napájecího zdroje ............................................. 6
Přední strana napájecího zdroje .......................................................................................... 6
Zadní strana napájecího zdroje ............................................................................................ 8
Laboratorní napájecí zdroj LSP-1403
Obj. č.: 51 16 32
5. Rozsah dodávky ....................................................................................... 9
6. Uvedení laboratorního napájecího zdroje do provozu ........................ 10
Umístění laboratorního napájecího zdroje ......................................................................... 10
Připojení laboratorního napájecího zdroje k síti, jeho zapnutí a vypnutí............................. 10
Počáteční zobrazení na displeji přístroje ........................................................................... 10

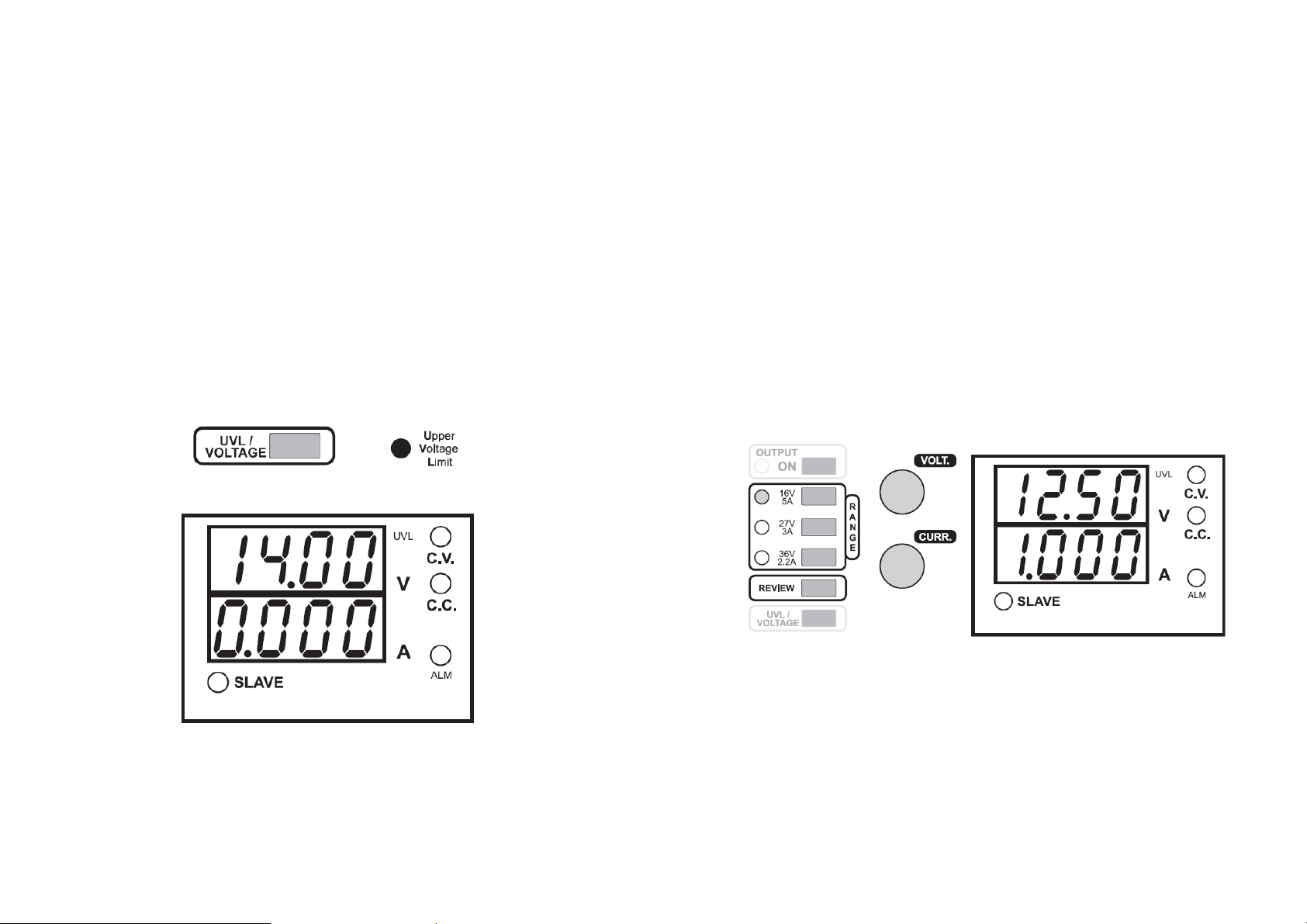

7. Nastavení hodnoty maximálního výstupního napětí (UVL) ................ 11
8. Nastavení výstupního napětí a omezovacího proudu ......................... 12
9. Připojení elektrických spotřebičů k napájecímu zdroji ....................... 13
a) Standardní připojení elektrických spotřebičů, normální provozní režim Master ............. 13
b) Provozní režim laboratorního napájecího zdroje Master ⇒ Slave ................................. 14
c) Provozní režim laboratorního napájecího zdroje s kompenzací výstupního napětí ........ 17
10. Případné závady a jejich odstranění ................................................... 19
11. Čištění a údržba laboratorního napájecího zdroje ............................. 19
12. Technické údaje.................................................................................... 19
3
4
laboratorního napájecího zdroje s
kompenzací výstupního napětí
“.
1. Úvod
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za Vaše rozhodnutí zakoupit výrobek naší firmy. Jsme
přesvědčeni, že tento napájecí zdroj splní Vaše očekávání a bude Vám k užitku.
Voltcraft ® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti měřící techniky,
z oblasti síťové techniky (napájecí zdroje), jakož i z oblasti techniky nabíjení akumulátorů, které se
vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či
profesionály, vždy naleznete ve výrobcích firmy (značky) „Voltcraft“ optimální řešení.
Konstrukce tohoto napájecího zdroje odpovídá evropským normám „EN 61558“, „EN 60950“ a
„EN 61010“. Přístroj byl přezkoušen na elektromagnetickou slučitelnost a splňuje tak požadavky
platných evropských a národních směrnic. U výrobku byla doložena shoda s příslušnými normami
a směrnicemi, odpovídající prohlášení a doklady jsou uloženy u výrobce.
Abyste přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste si tento
návod k obsluze přečetli a dodržovali všechny pokyny a bezpečnostní předpisy, které jsou v tomto
návodu k obsluze uvedeny. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu
kdykoliv přečíst! Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení
přístroje do provozu a k jeho obsluze. Jestliže výrobek předáte nebo prodáte jiným osobám, dbejte
na to, abyste jim odevzdali i tento návod k obsluze.
2. Účel použití laboratorního napájecího zdroje a jeho základní funkce
Tento spínaný laboratorní napájecí zdroj byl zkonstruován v ochranné třídě 1 a lze jej napájet
pouze ze síťových zásuvek se střídavým napětím 100 až 240 V (50 až 60 Hz), které jsou vybaveny
ochranným kontaktem a uzemněním (kolíkem s připojeným uzemněním).
Obyčejné spínané síťové napájecí zdroje pracují s přerušovaným průběhem síťového napětí
a tímto vytvářejí široké spektrum vyšších harmonických, které se vracejí zpět do sítě a mohou
z tohoto důvodu způsobit rušení ostatních do sítě připojených přístrojů (elektrických spotřebičů).
K potlačení těchto vyšších harmonických je do tohoto laboratorního síťového napájecího zdroje
zabudováno takzvané zapojení „PFC“ (Power Factor Correction = korekce účiníku cosϕ), které
zaručuje stabilní výstupní napětí a vysokou účinnost.
Tento laboratorní napájecí zdroj slouží k napájení nízkonapěťových elektrických spotřebičů
stejnosměrným napětím 0 V až 36 V s plynulým nastavením hodnoty výstupního napětí (omezení
napětí) včetně plynulého nastavení maximální hodnoty výstupního proudu (omezení proudu)
v rozsahu 0 A až 5 A. Na tomto přístroji můžete zvolit tři různé rozsahy výstupního napětí
(RANGE) po stisknutí příslušného tlačítka na předním ovládacím panelu přístroje:
1) Rozsah 0 až 16 V s maximálním výstupním proudem 5 A.
2) Rozsah 0 až 27 V s maximálním výstupním proudem 3 A.
3) Rozsah 0 až 36 V s maximálním výstupním proudem 2,2 A.
Elektrické spotřebiče, které mohou mít maximální příkon 80 W (VA), můžete k tomuto
laboratornímu napájecímu zdroji připojit na jeho přední straně do zdířek „OUTPUT“ (červená a
černá zdířka k připojení kabelů s banánky o průměru 4 mm). Na zadní straně tohoto laboratorního
napájecího zdroje se nacházejí zástrčkové svorky „O/P+“ a „O/P–“, které jsou přímo propojeny s
barevnými zdířkami „OUTPUT“ na přední straně přístroje. Na tyto svorky je rovněž vyvedeno
výstupní napětí a můžete jej také použít k připojení elektrických spotřebičů. Výstupy
stejnosměrného napětí jsou galvanicky odděleny od napájecího síťového střídavého napětí.
Na zadní straně laboratorního přístroje se nacházejí další zástrčkové svorky:
a)
Svorky k propojení více laboratorních napájecích zdrojů mezi sebou „OUT“ a „IN“. Budete-li
chtít zvýšit výstupní proud, můžete propojit paralelně výstupy napětí (zdířky) „OUTPUT“
(přední strany přístrojů) nebo zástrčkové svorky „O/P+“ a „O/P–“ (zadní strany přístrojů)
například tří až čtyř laboratorních napájecích zdrojů mezi sebou – viz kapitola „9. Připojení
elektrických spotřebičů k napájecímu zdroji“ a její odstavec „Provozní režim
laboratorního napájecího zdroje Master ⇒ Slave“.
b)
Svorky se speciální funkcí stabilizace (kompenzace) výstupního napětí „RS+“ a „RS–“. Po
propojení těchto svorek vhodnými kabely s elektrickým spotřebičem, který je připojen
k hlavnímu výstupu na přední straně přístroje „OUTPUT“ nebo ke svorkám „O/P+“ a „O/P–“
na zadní straně přístroje, vyrovnáte ztráty napětí (poklesy výstupního napětí), které bývají
způsobeny vysokými proudy, které odebírá elektrický spotřebič. Výstupní napětí zůstane na
elektrickém spotřebiči absolutně stabilní a bude nezávislé na zatížení laboratorního zdroje.
Hodnota výstupního napětí bude vždy odpovídat hodnotě, kterou jste nastavili příslušným
otočným regulátorem na laboratorním napájecím zdroji – viz kapitola „9. Připojení
elektrických spotřebičů k napájecímu zdroji“ a její odstavec „c) Provozní režim
Nastavení hodnoty výstupního napětí a proudu se provádí pomocí dvou otočných regulátorů
(knoflíků) „VOLT.“ a „CURR.“. Zvolené hodnoty výstupního stejnosměrného napětí a omezovacího
(maximálního) proudu odečtete na dvou přehledných displejích na předním ovládacím panelu
laboratorního napájecího zdroje. Omezení proudu v režimu s konstantním výstupním proudem
můžete na tomto přístroji nastavit bez zkratování zdířek příslušného výstupu.
Chlazení tohoto přístroje zajišťuje cirkulace (proudění) okolního vzduchu.
Tento laboratorní napájecí zdroj je dále vybaven ochranou proti přetížení a zkratu jakož
i bezpečnostní funkcí jeho vypínání při jeho přehřátí.
Možnost nastavení maximálního výstupního napětí (UVL =
Upper Voltage Limit
) chrání
k laboratornímu napájecímu připojený elektrický spotřebič proti případnému přepětí. Jakmile se na
výstupu přístroje objeví toto nastavené napětí, přístroj provede deaktivaci výstupu. Stisknutím
tlačítka „REVIEW“ můžete i při deaktivovaném výstupním napětí zkontrolovat nastavenou hodnotu
výstupního stejnosměrného napětí a hodnotu omezení výstupního proudu (maximálního
nastaveného proudu napájení elektrického spotřebiče). Ostatní funkce tohoto napájecího zdroje
popisujeme podrobně v příslušných kapitolách tohoto návodu k obsluze.
Jiný způsob používání tohoto laboratorního napájecího zdroje, než bylo uvedeno výše, by mohl
vést k jeho poškození. Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu
elektrickým proudem atd. Na výrobku nesmějí být prováděny žádné změny nebo přestavby
(přepojování jeho vnitřního zapojení)!
5
6
3. Bezpečnostní předpisy
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!
Neručíme za následné škody, které by z toho vyplynuly.
Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným
• Tento přístroj opustil výrobní závod v bezvadném technickém stavu. Abyste tento stav
• Přístroj odpovídá ochranné třídě 1. Ochranný vodič (nulový vodič) nesmí být s ohledem na
• Dejte pozor na to, aby nedošlo k porušení nebo ke zničení izolace přístroje, k přístroji
• Přístroj nesmí být používán přímo k nabíjení akumulátorů. Přístroj není vybaven dlouhodobou
• Tento přístroj a jeho příslušenství nejsou dětské hračky a nepatří do rukou malých dětí!
• Nezapínejte tento laboratorní napájecí zdroj nikdy okamžité poté, co jste jej přenesli
• Tento přístroj nelze používat k pokusům na lidech a zvířatech.
• Přístroj se za provozu zahřívá. Zajistěte dostatečné větrání. Větrací mřížky přístroje nesmějí
• Při používání přístroje musíte mít naprosto suché ruce, boty a oděv. Přístroj ani podlaha
• Při práci pod napětím je dovoleno používat pouze odpovídající nástroje a přístroje.
• Nepoužívejte nikdy k propojení přístroje s elektrickými spotřebiči holé kovové vodiče.
• Pokud se budete domnívat, že by se použití přístroje neobešlo bez nebezpečí, vypněte přístroj
• Dodržujte bezpečnostní předpisy a pokyny, které jsou uvedeny v příslušných návodech
zacházením s přístrojem nebo nedodržováním bezpečnostních předpisů. V těchto
případech zanikají rovněž jakékoliv nároky, které by jinak vyplývaly ze záruky
laboratorního napájecího zdroje.
zachovali a zajistili bezpečné používání přístroje, dodržujte prosím všechny pokyny, které se
nacházejí v tomto návodu k obsluze. Z bezpečnostních důvodů a důvodů registrace (CE) je
zakázáno přístroj upravovat a/nebo pozměňovat (provádět změny v jeho vnitřním zapojení).
Vaši bezpečnost odpojen (přerušen) ani v síťovém vedení ani uvnitř přístroje. Dojde-li
k přerušení této ochrany, může dojít v případě poruchy k ohrožení Vašeho života elektrickým
proudem (síťové napětí na krytu přístroje).
připojených kabelů a síťového kabelu.
ochranou vůči přetížení nebo zkratu na výstupu.
z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví jako
orosení, by mohla tento laboratorní napájecí zdroj za určitých okolností zničit. Nechte přístroj
vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolního vzduchu.
Nepoužívejte tento přístroj v prostorách a vysokou vlhkostí vzduchu, se zvířeným prachem
nebo tam, kde se vyskytují hořlavé plyny (výpary ředidel barev a laků jakož i jiných chemických
rozpouštědel), silná elektromagnetická pole nebo silné vibrace
být zakrývány. Zapnutý přístroj a k němu připojené spotřebiče musejí být po stálým dozorem.
nesmějí být vlhké (mokré).
a zajistěte jej proti náhodnému použití (zapnutí). Vezměte na vědomí, že přístroj již nelze
bezpečně používat tehdy, když:
- přístroj vykazuje viditelná poškození,
- přístroj nefunguje a
- jestliže byl přístroj delší dobu uskladněn v nevhodných podmínkách nebo
- byl vystaven těžkému namáhání při přepravě.
k obsluze přístrojů (elektrických spotřebičů) a zařízení, které budete tímto zdrojem napájet.
4. Součásti laboratorního napájecího zdroje
Přední strana napájecího zdroje
7
8
Síťový spínač zapnutí a vypnutí přístroje „I / O“ (POWER).
[1]
Tlačítko „UVL / VOLTAGE“: Aktivace funkce nastavení limitu maximálního výstupního napětí
[2]
k ochraně elektrického spotřebiče před přepětím (Upper Voltage Limit).
Tlačítko „REVIEW“: Kontrola (zobrazení) nastavené hodnoty výstupního stejnosměrného
[3]
napětí a hodnoty omezení výstupního proudu (maximálního nastaveného proudu napájení
elektrického spotřebiče).
Tlačítka „RANGE“ s kontrolkami:
[4]
Nastavení rozsahu výstupního napětí 0 až 16 V s maximálním výstupním proudem 5 A.
Nastavení rozsahu výstupního napětí 0 až 27 V s maximálním výstupním proudem 3 A.
Nastavení rozsahu výstupního napětí 0 až 36 V s maximálním výstupním proudem 2,2 A.
Tlačítko „OUTPUT ON“ s kontrolkou: Aktivace a deaktivace výstupu stejnosměrného napětí.
[5]
Kontrolka „SLAVE“: Tato kontrolka se na přístroji rozsvítí, přepnete-li posuvný přepínač [24],
[6]
který se nachází na zadní straně přístroje, do polohy „Slave“ (Otrok). To znamená, že bude
tento přístroj podřízený hlavnímu přístroji, který jej bude řídit (ovládat). Na hlavním (řídícím)
přístroji musí být posuvný přepínač [24] přepnut do polohy „Master“ (Pán).
Digitální ampérmetr (LED): Zobrazení hodnoty výstupního proudu v ampérech (A).
[7]
Digitální voltmetr (LED): Zobrazení hodnoty výstupního napětí ve voltech (V).
[8]
Symbol „ULV“: Signalizace aktivace funkce nastavení limitu maximálního výstupního napětí
[9]
k ochraně elektrického spotřebiče před přepětím (Upper Voltage Limit).
Zelená kontrolka „C.V.“: Signalizace přepnutí laboratorního napájecího zdroje do režimu
[10]
konstantního napětí (Constant Voltage).
Červená kontrolka „C.C.“: Signalizace přepnutí laboratorního napájecího zdroje do režimu
[11]
omezení výstupního proudu / konstantního proudu (Constant Current).
Červená kontrolka „ALM“ (Alarm): Signalizace deaktivace výstupu při dosažení maximálního
[12]
výstupního napětí k ochraně elektrického spotřebiče před přepětím (Upper Voltage Limit).
Regulátor „VOLT.“: Otočný knoflík k nastavení výstupního napětí.
[13]
Regulátor „CURR.“: Otočný knoflík k nastavení výstupního omezovacího proudu.
[14]
Otvor se zapuštěným otočným regulátorem „Upper Voltage Limit“: Nastavení limitu
[15]
maximálního výstupního napětí k ochraně elektrického spotřebiče proti přepětí.
Červená zdířka „+“ (plus) výstupu „OUTPUT“ (max. 80 W / 5 A!). Připojení elektrického
[16]
spotřebiče (plus).
Černá zdířka „–“ (minus) výstupu „OUTPUT“ (max. 80 W / 5 A!). Připojení elektrického
[17]
spotřebiče (minus).
Zadní strana napájecího zdroje
9
10
Zástrčková svorka „RS+“ „+“ (plus kontakt): Stabilizace (kompenzace) výstupního napětí.
[18]
Zástrčková svorka „O/P+“ „+“ (plus kontakt): Viz červená zdířka „+“ (plus) výstupu
[19]
„OUTPUT“ na přední straně přístroje.
Zástrčková svorka „O/P–“ „–“ (minus kontakt): Viz černá zdířka „–“ (minus) výstupu
[20]
„OUTPUT“ na přední straně přístroje.
Zástrčková svorka „RS–“ „–“ (minus kontakt): Stabilizace (kompenzace) výstupního napětí.
[21]
Zástrčková svorka „OUT“ (výstup): Svorka k propojení více laboratorních napájecích zdrojů
[22]
mezi sebou. Výstup z hlavního (řídícího) přístroje (Master) do podřízeného přístroje (Slave)
a do dalších podřízených přístrojů.
Zástrčková svorka „IN“ (vstup): Svorka k propojení více laboratorních napájecích zdrojů mezi
[23]
sebou. Vstup z hlavního (řídícího) přístroje (Master) z výstupní svorky „OUT“ do
podřízeného přístroje (Slave) a z dalších podřízených přístrojů.
Posuvný přepínač „Slave Master“: Poloha „Slave“ (Otrok) tohoto přepínače znamená, že
[24]
bude tento přístroj podřízený hlavnímu přístroji, který jej bude řídit (ovládat). Na hlavním
(řídícím) přístroji musí být tento posuvný přepínač přepnut do polohy „Master“ (Pán).
Zásuvka počítačového provedení k připojení zástrčky síťového kabelu.
[25]
5. Rozsah dodávky
• Napájecí zdroj
• Síťový kabel
6. Uvedení laboratorního napájecího zdroje do provozu
Tento laboratorní napájecí zdroj není žádná nabíječka akumulátorů. K nabíjení
akumulátorových baterií používejte pouze vhodné nabíječky.
Použijte-li více těchto laboratorních zdrojů, pak můžete jejich výstupy „OUTPUT“
Umístění laboratorního napájecího zdroje
Postavte tento přístroj na rovnou a stabilní plochu (například na pracovní stůl). Dejte přitom pozor
na to, abyste nezakryli žádnými předměty větrací otvory přístroje.
Nepokládejte tento laboratorní napájecí zdroj na nábytek s cennou povrchovou úpravou.
Chemické látky, které se mohou uvolnit z nožiček přístroje, by mohly způsobit změnu zabarvení
povrchu nábytku nebo by mohly tyto nožičky po sobě zanechat stopy. V takovýchto případech
podložte přístroj vhodnou protiskluzovou podložkou.
Připojení laboratorního napájecího zdroje k síti, jeho zapnutí a vypnutí
Zapojte do zásuvky (na zadní straně) při vypnutém laboratorním napájecím zdroji příslušnou
zástrčku síťového kabelu. Druhou zástrčku síťového kabelu zapojte do síťové zásuvky se
střídavým napětím 230 V (případně 110 V). Délka síťového kabelu nesmí být větší než 3 m.
Přístroj zapnete přepínačem „POWER“ (poloha „I“). Poloha „O“ tohoto přepínače znamená vypnutí
laboratorního napájecího zdroje.
Tento laboratorní napájecí zdroj, který je řízen mikroprocesorem, je vybaven dvěma otočnými
regulátory (knoflíky) „VOLT.“ a „CURR.“. Tyto otočné regulátory slouží k nastavení hodnoty
výstupního napětí a omezení výstupního proudu.
Počáteční zobrazení na displeji přístroje
Po zapnutí provede přístroj po dobu jedné sekundy až dvou sekund otestování svých ochranných
funkcí rozsvícením všech kontrolek (kromě kontrolky „OUTPUT ON“ a kontrolky „SLAVE“).
Jakmile se na obou displejích laboratorního napájecího zdroje (na voltmetru a ampérmetru)
zobrazí nulové hodnoty „0000“ stejnosměrného napětí a proudu, je tento laboratorní napájecí zdroj
připraven k použití (k připojení elektrického spotřebiče) a k provedení dalších nastavení.
(přední strany přístrojů) nebo zástrčkové svorky „O/P+“ a „O/P–“ (zadní strany
přístrojů) zapojit do série (zvýšení výstupního napájecího napětí). Při sériovém
propojení těchto výstupů (vyšší stejnosměrné napětí než 75 V DC) dejte pozor na to,
že tato výstupní napájecí napětí mohou být životu nebezpečná. Z tohoto důvodu
použijte z bezpečnostních důvodů k tomuto propojení napájecí kabely s dostatečnou
izolací a s dostatečným průřezem jejich vodičů.
Při delším použití napájecího zdroje se povrch jeho krytu silně zahřívá. Dejte pozor na
popáleniny! Zajistěte v tomto případě dostatečnou cirkulaci okolního vzduchu
v blízkosti přístroje a za žádných okolností přístroj (jeho větercí otvory) částečně nebo
úplně nezakrývejte (novinami, textiliemi atd.)!
Dejte prosím pozor na to, že elektrický spotřebič, který s napájecím zdrojem
propojíte, musí zůstat při propojování vypnutý. Zapnutý elektrický spotřebič může při
připojování vytvořit na připojovacích (výstupních) svorkách (zdířkách) jiskru, která by
mohla tyto svorky (zdířky) a připojované kabely poškodit.
Pokud nebudete tento napájecí zdroj používat, odpojte jej vždy od síťového napájení.
11
12
7. Nastavení hodnoty maximálního výstupního napětí (UVL)
Tento laboratorní napájecí zdroj je vybaven různými ochrannými obvody, které chrání k přístroji
připojený elektrický spotřebič před jeho poškozením, například vysokým odběrem elektrického
proudu nebo před přepětím (při nesprávně nastaveném vysokém výstupním napětí).
Z tohoto důvodu Vám doporučujeme, abyste tyto ochranné parametry (které můžete kdykoliv
změnit) nastavili na tomto laboratorním napájecím zdroji dříve, než připojíte k napájecímu zdroji
příslušný elektrický spotřebič.
Funkce „UVL“ (Upper Voltage Limit) Vám umožní omezit výstupní napětí (nezávisle na poloze
otočného regulátoru „VOLT.“) na určitou hodnotu. Zaregistruje-li napájecí zdroj překročení této
zadané mezní maximální hodnoty, provede automaticky deaktivaci výstupu (odpojí napájení
k přístroji připojeného elektrického spotřebiče). Po této akci se na předním ovládacím panelu
přístroje rozsvítí červená výstražná kontrolka „ALM“ (Alarm).
V tomto případě snižte otočným regulátorem (knoflíkem) „VOLT.“ výstupní napětí na přípustnou
hodnotu. Poté stiskněte tlačítko „OUTPUT ON“ (tím provedete opět aktivaci výstupu, přístroj začne
opět napájet k němu připojený elektrický spotřebič). Na předním ovládacím panelu přestane svítit
červená výstražná kontrolka „ALM“ (Alarm) a rozsvítí se kontrolka „OUTPUT ON“.
Nastavení mezní maximální hodnoty výstupního napětí provedete následujícím způsobem:
Zapněte napájecí zdroj a počkejte asi 1 až 2 sekundy. Poté stiskněte tlačítko „UVL / VOLTAGE“.
Vpravo nahoře vedle displeje se rozsvítí symbol „UVL“.
8. Nastavení výstupního napětí a omezovacího proudu
Tato nastavení lze provést i při vypnutém výstupu přístroje. Na ovládacím panelu napájecího
zdroje nemusí svítit kontrolka „OUTPUT ON“.
Omezení maximální hodnoty výstupního proudu slouží k ochraně propojovacích kabelů a k přístroji
připojeného elektrického spotřebiče proti přetížení. Toto nastavení lze provést bez zkratování
svorek nebo zdířek příslušného výstupu. Laboratorní napájecí zdroj nebude po provedení tohoto
nastavení dodávat do připojeného elektrický spotřebiče vyšší proud, než který jste zvolili.
Pokud budou k laboratornímu napájecímu zdroji připojeny nějaké elektrické spotřebiče, pak je od
laboratorního napájecího zdroje z bezpečnostních důvodů raději odpojte.
Zapněte přístroj přepínačem „POWER“ (poloha „I“). Po krátkém testu (1 až 2 sekundy) se na
displejích přístroje (na voltmetru a ampérmetru) zobrazí nulové hodnoty „0000“ napětí a proudu.
Stisknutím příslušného tlačítka „RANGE“ zvolte některý z následujících rozsahů výstupního napětí:
0 až 16 V s maximálním výstupním proudem 5 A.
0 až 27 V s maximálním výstupním proudem 3 A.
0 až 36 V s maximálním výstupním proudem 2,2 A.
Po stisknutí požadovaného tlačítka „RANGE“ se vlevo vedle něho rozsvítí kontrolka.
Z bezpečnostních důvodů dojde při každé změně rozsahu výstupního stejnosměrného napětí
k deaktivaci výstupu přístroje (výstupní zdířky nebo svorky budou bez napětí). Na přístroji přestane
svítit kontrolka „OUTPUT ON“. Aktivaci výstupu provedete po ukončení příslušných nastavení
stisknutím tlačítka „OUTPUT ON“.
Na displeji se zobrazením hodnoty napětí (na digitálním voltmetru) se zobrazí dříve nastavená
nebo aktuální hodnota omezení maximálního napětí.
Zastrčte do otvoru „Upper Voltage Limit“ malý plochý šroubovák (s max. průměrem 3 mm).
Pomalým otáčením šroubovákem nastavte na displeji přístroje (na digitálním voltmetru)
požadovanou maximální hodnotu výstupního napětí. Dalším stisknutím tlačítka „UVL / VOLTAGE“
toto nastavení ukončíte. Vpravo nahoře vedle displeje přestane svítit symbol „UVL“. Toto
nastavení zůstane zachováno ve vnitřní paměti přístroje i po jeho vypnutí.
Stiskněte tlačítko „REVIEW“ a podržte toto tlačítko stisknuté tak dlouho, dokud nenastavíte
požadovanou hodnotu výstupního napětí a výstupního (maximálního) proudu. Na displejích
měřícího přístroje (na voltmetru a ampérmetru) se zobrazí nastavované hodnoty výstupního napětí
a výstupního omezovacího proudu pro zvolený rozsah výstupního napětí.
Nyní nastavte otočným regulátorem (knoflíkem) „VOLT.“ (jeho otáčením doprava nebo doleva)
požadované výstupní napětí. Otočným regulátorem (knoflíkem) „CURR.“ (jeho otáčením doprava
nebo doleva) nastavte požadovaný maximální (omezovací) výstupní proud.
Po provedení těchto nastavení uvolněte stisknutí tlačítka „REVIEW“. Na obou displejích přístroje
(na voltmetru a ampérmetru) se opět zobrazí nulové hodnoty „0000“ napětí a proudu.
Poznámka: Bude-li výstup přístroje aktivní (jestliže bude svítit kontrolka „OUTPUT ON“), můžete
výše zvedená nastavení provést přímo, aniž byste museli stisknout tlačítko „REVIEW“.
13
14
překročení nastavené maximální hodnoty výstupního proudu, kterou jste nastavili
panelu se rozsvítí červená kontrolka „
C.C.“
(Constant Current).
9. Připojení elektrických spotřebičů k napájecímu zdroji
Při připojování elektrického spotřebiče k laboratornímu napájecímu zdroji dejte pozor
na to, že musí zůstat elektrický spotřebič vypnutý.
Při sériovém propojení výstupů více laboratorních napájecích zdrojů (na společném
a) Standardní připojení elektrických spotřebičů, normální provozní režim Master
V tomto normálním (standardním) provozním režimu použijete k napájení elektrického spotřebiče
pouze jeden napájecí zdroj.
Tento laboratorní napájecí zdroj je vybaven dvěma výstupy:
Hlavní výstup: Červená a černá zdířka „OUTPUT“ (přední strana přístroje).
Zapojte „plus“ kontakt (banánek) napájecího kabelu elektrického spotřebiče do červené zdířky „+“
a „minus“ kontakt (banánek) napájecího kabelu elektrického spotřebiče zapojte do černé zdířky „–“
výstupu „OUTPUT“ na přední straně přístroje.
Pomocný výstup: Zástrčkové svorky „O/P+“ a „O/P–“ (zadní strana přístroje).
Alternativně můžete k těmto zástrčkovým svorkám na zadní straně napájecího zdroje
připojit elektrický spotřebič následujícím způsobem:
výstupu může být vyšší napětí než 75 V DC) dejte pozor na to, že tato výstupní
napájecí napětí mohou být životu nebezpečná. Z tohoto důvodu použijte
z bezpečnostních důvodů napájecí (propojovací) kabely s dostatečnou izolací.
Maximální přípustný odběr proudu k přístroji připojeného elektrického spotřebiče
nesmí být trvale překračován. Dejte rovněž pozor na dostatečný průřez vodičů
kabelů, kterými připojíte elektrický spotřebič k napájecímu zdroji.
Zapněte laboratorní napájecí zdroj přepínačem „POWER“ (poloha „I“) a zkontrolujte stisknutím
tlačítka „REVIEW“, zda jste správně nastavili výstupní napětí. Nyní stiskněte na napájecím zdroji
tlačítko „OUTPUT ON“.
Vlevo vedle tohoto tlačítka se rozsvítí kontrolka a na displeji (na digitálním voltmetru) napájecího
zdroje se zobrazí hodnota nastaveného výstupního stejnosměrného napětí.
Teprve poté zapněte elektrický spotřebič. Na displeji (ampérmetru) napájecího zdroje se zobrazí
hodnota proudu, který elektrický spotřebič odebírá z napájecího zdroje. Výstup napájecího zdroje
můžete nyní kdykoliv deaktivovat nebo naopak opět aktivovat stisknutím tlačítka „OUTPUT ON“.
V normálním provozním režimu napájecího zdroje „Master“ svítí na napájecím zdroji
zelená kontrolka „C.V.“, což znamená, že bude napájecí zdroj udržovat na svém
výstupu stále konstantní napětí (Constant Voltage), které jste nastavili otočným
regulátorem (knoflíkem) „VOLT.“.
Pokud dojde po připojení elektrického spotřebiče k přístroji a po jeho zapnutí
k
otočným regulátorem (knoflíkem) „CURR.“, provede přístroj snížení výstupního
napětí. Přístroj se přepne do režimu omezení výstupního proudu a na jeho předním
Použijte k tomuto účelu vhodný plochý šroubovák a stiskněte tímto šroubovákem drážku na levé
straně svorky. Nyní zasuňte do okrouhlého otvoru na pravé straně svorky odizolovaný vodič
kabelu. Z důvodů dobrého kontaktu by měl být konec tohoto vodiče pocínovaný. Poté uvolněte
stisknutí šroubováku.
Na obou těchto výstupech na přadní a zadní straně přístroje nastavíte stejné výstupní napětí
a stejný omezovací výstupní proud, neboť jsou oba tyto výstupy mezi sebou paralelně propojeny.
Připojený elektrický spotřebič zapněte až po provedení všech nastavení napájecího zdroje – viz
předchozí a následující kapitoly.
Dejte pozor na to, že musíte použít kabely s dostatečným průřezem vodičů, neboť
zvýšený proud v kabelech s nedostatečnými průřezy vodičů způsobuje úbytek
(snížení) výstupního napětí.
b) Provozní režim laboratorního napájecího zdroje Master ⇒ Slave
V tomto režimu „Master“ ⇒ „Slave“ (Pán ⇒ Otrok) můžete mezi sebou propojit až 4 laboratorní
napájecí zdroje „LSP 1403“. První napájecí zdroj bude v tomto případě řídící (hlavní) „Master“
a bude ovládat další k němu připojené podřízené napájecí zdroje „Slave“. Na tomto hlavním
(řídícím) napájecím zdroji „Master“ nastavíte výstupní napětí a maximální výstupní proud otočnými
regulátory (knoflíky) „VOLT.“ a „CURR.“.
Zapněte všechny laboratorní napájecí zdroje, které budete mezi sebou propojovat, přepínači
„POWER“ (poloha „I“) na jejich přední straně.
Nastavte na všech napájecích zdrojích stejnou hodnotu maximálního výstupního napětí podle
kapitoly „7. Nastavení hodnoty maximálního výstupního napětí (UVL)“ a zvolte na všech
napájecích zdrojích stejný rozsah výstupního napětí stisknutím příslušného tlačítka „RANGE“
podle kapitoly „8. Nastavení výstupního napětí a omezovacího proudu“.
15
Podle kapitoly „8. Nastavení výstupního napětí a omezovacího proudu“ nastavte na všech
16
(rezistoru s
hodnotou 1 kΩ) k
výstupu.
podřízených napájecích zdrojích „Slave“ otočnými regulátory (knoflíky) „VOLT.“ a „CURR.“
maximální hodnoty (otočte těmito knoflíky zcela doprava).
Vypněte všechny propojované napájecí zdroje přepínači „POWER“ (poloha „O“).
Na prvním (hlavním) řídícím napájecím zdroji přepněte posuvný přepínač „Slave Master“ na jeho
zadní straně do dolní polohy „Master“.
Na ostatních podřízených napájecích zdrojích přepněte posuvné přepínače „Slave Master“ na
jejich zadních stranách do horní polohy „Slave“.
Nyní proveďte propojení všech napájecích zdrojů podle následujícího vyobrazení. K tomuto účelu
použijte zástrčkové svorky „OUT“ a „IN“, které se nacházejí na zadních stranách přístrojů.
Nejdříve připojte na hlavním řídícím napájecím zdroji „Master“ jeden odizolovaný vodič prvního
kabelu do zástrčkové svorky „OUT“. Druhý odizolovaný vodič tohoto kabelu připojte na
podřízeném napájecím zdroji „Slave“ do zástrčkové svorky „IN“. Stejným způsobem pokračujte
dále, dokud mezi sebou nepropojíte všechny napájecí zdroje (viz vyobrazení výše).
Zkontrolujte na podřízených napájecích zdrojích „Slave“, zda jste na nich nastavili maximální
polohy otočných regulátorů (knoflíků) „VOLT.“ a „CURR.“.
Zapněte nejdříve hlavní řídící napájecí zdroj „Master“ a nastavte na něm otočným regulátorem
(knoflíkem) „VOLT.“ požadované výstupní napětí. Poté zapněte podřízené napájecí zdroje
postupně po sobě. Na podřízených napájecích zdrojích se rozsvítí kontrolky „SLAVE“.
V tomto provozním režimu „Master“ ⇒ „Slave“ musí protékat výstupem za účelem
udržení nastavených parametrů regulačního okruhu určitý nízký proud (asi 5 %
z jmenovité nastavené hodnoty). Toto zajistíte například připojením vhodného odporu
Nyní můžete propojit paralelně výstupy napětí (zdířky) „OUTPUT“ (přední strany přístrojů) nebo
zástrčkové svorky „O/P+“ a „O/P–“ (zadní strany přístrojů) s elektrickým spotřebičem. Tím zvýšíte
výstupní proud celého regulačního okruhu.
Propojte všechny napájecí zdroje vhodnými kabely stejného provedení se stejnou délkou a se
stejným průřezem jejich vodičů.
Tato propojení, respektive otevření a uzavření zástrčkových svorek „OUT“ a „IN“ proveďte
způsobem popsaným v odstavci „a) Standardní připojení elektrických spotřebičů, normální
provozní režim Master“ jako při připojování zástrčkových svorek „O/P+“ a „O/P–“.
Aktivaci všech výstupů se stejnosměrným napětím provedete stisknutím tlačítka „OUTPUT ON“.
Výstupní napětí a výstupní proud nastavíte na hlavním řídícím napájecím zdroji „Master“.
17
18
poškození k
napájecímu zdroji připojeného elektrického spotřebiče.
c) Provozní režim laboratorního napájecího zdroje s kompenzací výstupního napětí
Tento takzvaný provozní kompenzační režim „Sense“ umožňuje přesné nastavení výstupního
napětí přímo na připojeném elektrickém spotřebiči. Tuto funkci lze použít pouze v normálním
provozním režimu napájecího zdroje „Master“ (tedy pouze s jedním napájecím zdrojem).
K tomuto účelu slouží zástrčkové svorky se speciální funkcí stabilizace (kompenzace) výstupního
napětí „RS+“ a „RS–“. Po propojení těchto zástrčkových svorek správnou polaritou vhodnými
kabely s elektrickým spotřebičem, který je připojen k hlavnímu výstupu na přední straně
napájecího zdroje „OUTPUT“ (červená zdířka „+“ a černá zdířka „–“) nebo k pomocnému výstupu
ke svorkám „O/P+“ a „O/P–“ na zadní straně přístroje, vyrovnáte ztráty napětí (poklesy výstupního
napětí), které bývají způsobeny vysokými proudy, které odebírá elektrický spotřebič.
Dříve než provedete propojení elektrického spotřebiče s napájecím zdrojem, vypněte napájecí
zdroj. Zatím také nezapínejte k napájecímu zdroji připojovaný elektrický spotřebič.
Tato propojení, respektive otevření a uzavření zástrčkových svorek „RS+“ a „RS–“ proveďte
způsobem popsaným v odstavci „a) Standardní připojení elektrických spotřebičů, normální
provozní režim Master“ jako při připojování zástrčkových svorek „O/P+“ a „O/P–“ podle
následujících dvou vyobrazení.
Zapněte napájecí zdroj. Přepněte na něm přepínač „POWER“ do polohy „I“. Nastavte na
napájecím zdroji požadované výstupní napětí a maximální výstupní proud otočnými regulátory
(knoflíky) „VOLT.“ a „CURR.“. Poté stiskněte tlačítko „OUTPUT ON“ a zapněte k napájecímu zdroji
připojený elektrický spotřebič.
Výstupní napětí zůstane na elektrickém spotřebiči absolutně stabilní a bude nezávislé na zatížení
laboratorního zdroje (na ztrátách napětí v použitých propojovacích kabelech). Hodnota výstupního
napětí bude vždy odpovídat hodnotě, kterou jste nastavili otočným regulátorem „VOLT.“ na
laboratorním napájecím zdroji.
Důležité upozornění:
Při odpojování elektrického spotřebiče od laboratorního napájecího zdroje odpojte
vždy nejprve větev hlavního napájení elektrického spotřebiče, tedy výstup „OUTPUT“
(červená zdířka „+“ a černá zdířka „–“) nebo pomocný výstup ze zástrčkových svorek
„O/P+“ a „O/P–“, respektive vypněte napájecí zdroj. Pokud toto nedodržíte, může se
zvýšit výstupní napětí na maximální hodnotu, což může být příčinou případného
19
20
10. Případné závady a jejich odstranění
K napájecímu zdroji připojený elektrický spotřebič nefunguje (nejde zapnout):
Nastavili jste správné výstupní napětí na napájecím zdroji?. Připojili jste elektrický spotřebič
k napájecímu zdroji správnou polaritou? Stiskli jste na napájecím zdroji tlačítko „OUTPUT ON“?
Na napájecím zdroji svítí kontrolka „ALM“:
Napájecí zdroj zaregistroval na svém výstupu vyšší stejnosměrné napětí, než které jste nastavili
jako maximální – viz kapitola „7. Nastavení hodnoty maximálního výstupního napětí (UVL)“.
Na napájecím zdroji svítí kontrolka „C.C.“:
Napájecí zdroj zaregistroval vyšší odběr proudu, než který jste nastavili jako maximální omezovací
hodnotu. Proveďte příslušnou korekci tohoto proudu podle parametrů (technických údajů)
k napájecímu zdroji připojeného elektrického spotřebiče.
Na napájecím zdroji svítí signalizace „UVL“:
Přepnuli jste laboratorní napájecí zdroj do režimu nastaveni maximální mezní hodnoty výstupního
napětí (UVL) – viz kapitola „7. Nastavení hodnoty maximálního výstupního napětí (UVL)“.
Přepněte napájecí zdroj do normálního provozního režimu stisknutím tlačítka „UVL / VOLTAGE“.
11. Čištění a údržba laboratorního napájecího zdroje
Kromě příležitostného čištění nevyžaduje tento přístroj žádnou údržbu. K čištění přístroje nebo
okénka jeho displeje používejte čistý, antistatický a suchý čistící hadřík bez žmolků a chloupků.
Provádějte pravidelné kontroly laboratorního napájecího zdroje, zda nedošlo k poškození jeho
krytu nebo k poškození izolace síťového kabelu. K čištění přístroje nepoužívejte žádné uhličitanové
čistící prostředky a prostředky na drhnutí (sodu, písek, drátěnku), benzín, toluen, aceton
(nitroředidlo), alkohol (líh) nebo podobné látky (ředidla barev a laků).
12. Technické údaje
Napájecí (provozní) napětí:
Maximální výstupní výkon: 80 VA (W)
Maximální vlastní odběr proudu: ˂ 0,5 A
Výstupní napětí: Regulovatelné 0 až 36 V DC (3 rozsahy)
Výstupní proud max: 0 až 5 A (3 rozsahy)
Účinnost: > 75 %
Zbytkové zvlnění: < 30 mV (špička - špička
Regulační odezva při 100 % změny zátěže (napětí): ˂ 20 mV
Regulační odezva při kolísání síťového napětí (10 %): ˂ 4 mV
Regulační odezva při změně zátěže (proud 100 %): ˂ 10 mA
Regulační odezva při kolísání síťového napětí (proud): ˂ 10 mA (10 %)
Přesnost zobrazení napětí a proudu:
Provozní teplota: 0 °C až + 40 °C
Relativní vlhkost vzduchu: Max. 80 %, nekondenzující
Rozměry [Š x V x H]:
Hmotnost: 1,65 kg
100 až 240 V AC (± 20 %) ; 50 / 60 Hz
± 0,1 %
53 x 137 x 330 mm
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu
společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku!
Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o.
KU/06/2014
Loading...
