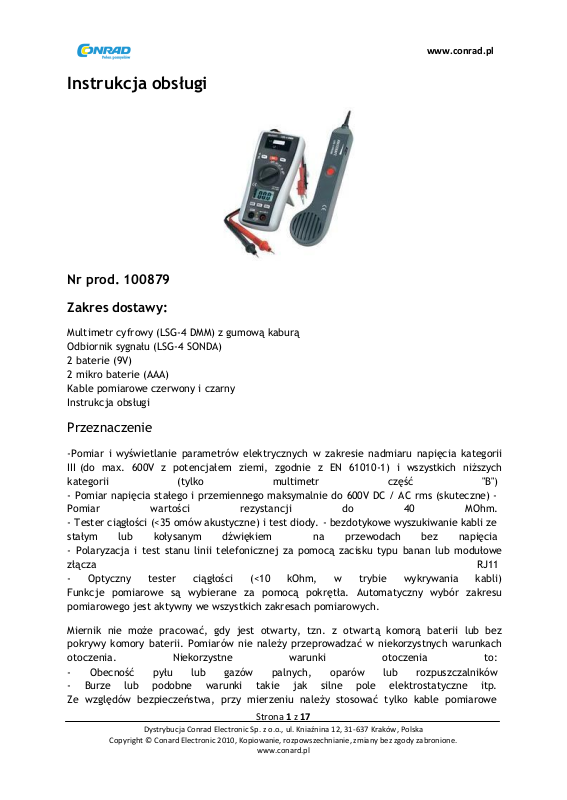

Instrukcja obsługi
Nr prod. 100879
Zakres dostawy:
Multimetr cyfrowy (LSG-4 DMM) z gumową kabu Odbiornik sygnału (LSG-4 SONDA) 2 baterie (9V) 2 mikro baterie (AAA) Kable pomiarowe czerwony i czarny Instrukcja obsługi
Przeznaczenie
-Pomiar i wyświetlanie parametrów elektrycznych w zakresie nadmiaru napięcia kategorii III (do max. 600V z potencjałem ziemi, zgodnie z EN 61010-1) i wszystkich niższych kategorii (tylko multimetr część "B")
- Pomiar napięcia stego i przemiennego maksymalnie do 600V DC / AC rms (skuteczne) ­Pomiar wartości rezystancji do 40 MOhm.
- Tester ciągłości (<35 omów akustyczne) i test diody. - bezdotykowe wyszukiwanie kabli ze stałym lub kołysanym więkiem na przewodach bez napięcia
- Polaryzacja i test stanu linii telefonicznej za pomocą zacisku typu banan lub modułowe złącza RJ11
- Optyczny tester ciągłości (<10 kOhm, w trybie wykrywania kabli) Funkcje pomiarowe wybierane za pomocą pokrętła. Automatyczny wybór zakresu pomiarowego jest aktywny we wszystkich zakresach pomiarowych.
Miernik nie może pracować, gdy jest otwarty, tzn. z otwartą komo baterii lub bez pokrywy komory baterii. Pomiarów nie należy przeprowadzać w niekorzystnych warunkach otoczenia. Niekorzystne warunki otoczenia to:
- Obecność pyłu lub gazów palnych, oparów lub rozpuszczalniw
- Burze lub podobne warunki takie jak silne pole elektrostatyczne itp. Ze względów bezpieczeństwa, przy mierzeniu należy stosować tylko kable pomiarowe
www.conrad.pl
Strona 2 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
i akcesoria, które są dostosowane do specyfikacji multimetru. Jakiekolwiek użycie inne niż opisane powyżej mogą spowodować uszkodzenia produktu. Co więcej, pociąga to za sobą niebezpieczeństwo takie jak np. zwarcia, pożar, porażenia prądem, itp. Żadna część produktu nie może zostać zmodyfikowana lub przebudowana! Przeczytaj instrukcję obugi i zachować ją na później. Instrukcje bezpieczeństwa muszą być przestrzegane przez cy czas.
Elementy multimetra
1 dioda LED dla czujnika kabel (L1: stan kabla, tester ciągłości; L2: Wymiana baterii) 2 "Sel" przełącznik do wykrywania kabli (sygnał śledzenia z dźwiękiem stałym lub kołysanie) 3 "Tone" przełącznik czujnika wykrywania kabli 4 Przełącznik obrotowy 5 Wyświetlacz (LCD) dla multimetru 6 przycisk MODE do przełączania pomiaru testu diody i ciągłości 7 gniazda pomiarowe COM (masa odniesienia, minus potencjalne) 8 V gniazd pomiarowych dla wszystkich funkcji pomiaru multimetru (plus potencjalnych) 9 HOLD przycisk do zatrzymaniawartości na wyświetlaczu 10 Przycisk MAX; rekordy maksymalnej wartości w zakresie pomiaru napięcia. 11 Komora baterii z tyłu 12 wymienny ochronne gumy ze wspornikami konfiguracji na tyle 13 "Cont" przełącznik do testowania ciągłości z kablem 14 zacisk bananowy do wykrywania kabli i testu statusu (Lb = czerwony, czarny = La) 15 Modularne złącze dla czujnika kabel i testu statusu 16 Gniazdo słuchawkowe, 3,5 mm jack 17 Wbudowany głośnik 18 Komora baterii z tyłu 19 Przycisk odtwarzania głośnika w trakcie śledzenia kabla (wciśnięty =włączony głośnik) 20 Przełącznik obrotowy z regulac głośności sygnału śledzenia (0 = wył., 1 = niskie, 9 = wysoki) 21 Izolowany tester śledzenia kabli
www.conrad.pl
Strona 3 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
Instrukcja bezpieczeństwa
Pros przeczytać całą instrukc obugi przed użyciem produktu, która zawiera ważne informacje na temat prawidłowego funkcjonowania. Gwarancja jest nieważna, jeżeli poniesione szkody wynika z nieprzestrzegania instrukcji obugi. Odpowiedzialność za wszelkie szkody materialne jest wykluczona! Nie ponosimy żadnej odpowiedzialności za szkody lub obrażenia cia spowodowane niewłaściwym użytkowaniem lub nie przestrzeganiem wskazówek bezpieczeństwa! W takich przypadkach gwarancja zostanie unieważniona. To urządzenie opuściło fabrykę w stanie bezpiecznym i doskonałym. Uprzejmie prosimy Ciebie jako ytkownika o przestrzeganie instrukcji bezpieczeństwa i ostrzeżeń zawartych w niniejszej instrukcji obugi w celu zachowania tego stanu i zapewnienia bezpiecznej pracy!
Zwróć uwagę na te symbole:
Wykrzyknik w trójkącie oznacza ważne informacje i uwagi w tej instrukcji, które
muszą być przestrzegane.
Błyskawica w trójkącie ostrzega przed niebezpieczeństwem porażenia prądem
elektrycznym lub utratą bezpieczeństwa elektrycznego urządzenia.
www.conrad.pl
Strona 4 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
Symbol „strzałki” używany jest do wskazywania konkretnych wskazówek
Ten produkt został przetestowany i spełnia niezbędne wytyczne europejskie
2 klasa izolacji (podwójna lub wzmocniona izolacja)
2 kategoria przepięciowa do pomiarów w urządzeniach elektrycznych i elektronicznych podłączonych do głównego zasilania. Kategoria obejmuje wszystkie mniejsze kategorie (np. kat. I, do pomiaru sygnału i napięcia sterującego).
3 kategoria przepięciowa do pomiarów instalacji budowlanych. Kategoria obejmuje
wszystkie mniejsze kategorie (np. kat. 2 do pomiaru urządzeń elektronicznych).
Nieautoryzowana modyfikacja produktu jest niedopuszczalne ze względów bezpieczeństwa i zatwierdzona (CE).W razie wątpliwości skonsultuj się z ekspertem na temat bezpiecznego podłączania urządzenia. Przyrządy pomiarowe i akcesoria to nie zabawki i nie mo znaleźć się w kach dzieci. Napięcie pomiędzy gniazdami pomiarowymi części multimetru i potencjału ziemi nie może przekraczać 600 V DC / AC w CAT III. Do klipw typu banan może być podłączone tylko napięcie <75 V / DC lub <50 V / AC Kontakty te przeznaczone wyłącznie do standardowych sygnałów telefonicznych i napięcia sterującego lub do kabli, kre nie posiada żadnych napięć. Zachowaj szczelną ostrożność w kontaktach z napięciami wyższymi niż 25V AC lub 35 V prądu stego. Nawet przy takich napięciach w momencie zetknięcia przewodów istnieje ryzyko porażenia zagrażające życiu. Kable, klipsy pomiarowe mus być usuwane z mierzonego obiektu za każdym razem, kiedy zmieniamy zakres pomiarowy. Nigdy nie wykonuj pomiaw, jeśli izolacja jest uszkodzona. Aby uniknąć porażenia prądem, upewnij się, aby nie dotykać połączeń / punkw pomiarowych do pomiaru bezpośrednio ani pośrednio w trakcie pomiaru. Podczas pomiaru nie chwytać poza namacalny zakres uchwytu kabli czy klipsu. Nie należy ywać multimetru t przed, w trakcie lub t po burzy. Upewnij się, że twoje ce, buty, ubranie, podłoga, przełączniki i elementy przełączające suche. Należy unikać pracy w pobliżu silnego pola magnetycznego lub pola elektromagnetyczne, anteny nadajnika lub generatorów HF. Mo one prowadzić do błędnych pomiaw. Jeśli masz powody przypuszczać, że bezpieczne funkcjonowanie nie jest już możliwe, należy odłączyć urządzenie od razu i zabezpieczyć przed przypadkowym użyciem. Można przyjąć, że bezpieczne działanie nie jest już możliwe, jeżeli:
Potencjał ziemi
www.conrad.pl
Strona 5 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
-Urządzenie
jest
uszkodzone
w
widoczny
sposób,
-Urządzenie
nie
dzia
-Urządzenie było przechowywane w niekorzystnych warunkach przez długi okres czasu lub
-Jeśli zosto poddane niekorzystnym warunkom w czasie transportu.
Nie włączaj urządzenia pomiarowego natychmiast po przeniesiony z zimnego do ciepłego środowiska. Kondensacja może zniszczyć urządzenie. Pozostaw urządzenie wyłączone i poczekaj, aż osgnie temperaturę pokojową. Nie należy pozostawiać opakowań porozrzucane niedbale, gdyż takie materiy mogą stać się niebezpiecznymi zabawki w kach dzieci. Ze względów bezpieczeństwa, przy mierzeniu używać tylko załączonych przewodów pomiarowych i akcesoriów, które dostosowane do specyfikacji multimetru.
Miernik (zwany dalej DMM) wskazuje wartości mierzone na wyświetlaczu cyfrowym wraz z jednostkami i symbolami. Wartość pomiarowa wyświetlana na DMM obejmuje 2000 liczników (licznik = najmniejsza wartość wyświetlacza). Jeśli DMM nie jest ywany przez ok.. 15 minut, wyłącza się automatycznie. Oszcdza to baterie i zapewnia dłuższy czas pracy. Kable wykrywane przez sprzężony sygnał więkowy, które można śledzić bezdotykowo. Słuchawki można podłączyć do odbiornika i regulować głośność. Status linii (w prawo / zła polaryzacja i więk dzwonka) linii telefonicznej jest wyświetlany na osobnej diodzie LED i pracuje niezależnie od DMM. Urządzenie pomiarowe może być ywane przez początkujących jak i do zastosowań profesjonalnych. Dla lepszej czytelności, DMM można wni zamontować z klipsem z tyłu.
Pokrętło obrotowe (4) na multimetrze
Poszczelne funkcje pomiarowe wybierane za pomocą pokrętła. Automatyczny wybór zakresu "zakres auto" jest aktywny we wszystkich zakresach pomiarowych. Odpowiedni zakres pomiaru jest ustalany indywidualnie dla każdej aplikacji. Funkcja testu diody i ciągłości ma podwójne zadanie. Funkcje te są przełączane za pomocą przycisku "MODE" (6). Jeżeli przełącznik obrotowy jest ustawiony na "OFF", urządzenie pomiarowe jest włączone. Zawsze wyłączaj urządzenie pomiarowe, gdy nie jest używane.
www.conrad.pl
Strona 6 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
Wyświetlane wskniki i symbole
AUTO - Automatyczny wybór zakresu pomiarowego
HOLD – Funkcja HOLD jest aktywna
OL – przeciążenie, zakres pomiarowy został przekroczony
OFF – urządzenie jest wyłączone
- symbol wymiany baterii
- symbol testu diody
- symbol akustycznego testu ciągłości
-symbol „guzik nie wciśnięty(funkcja wyłączona)
- symbol „guzik wciśnięty(funkcja włączona)
AC – zmienne napięcie prądu
DC – bezpośrednia wielkość napięcia prądu
Mv – Milivolt (eksp. 3)
V - Volt (jednostka napięcia elektrycznego)
- Ohm (jednostka oporu elektrycznego)
k - Kiloohm (eksp. 3)
M - Megaohm (eksp. 6)
MAX – maksymalna wartość wyświetlania
Pomiar multimetrem (DMM)
Upewnij się, że mierzona wartość jest dopuszczalna dla urządzenia. Wartości napięcia wyższe niż 25 V AC RMS lub 35 V DC dla ludzkiego organizmu są śmiertelnie niebezpieczne, więc przewodów nie wolno dotykać gołymi kami. Spraw kable pomiarowe, a jeśli zobaczysz, że mo być odkryte lub mieć wady lub uszkodzenia (np. zerwana izolacja), nie korzystaj z urządzenia – niebezpieczeństwo! Podczas pomiaru nie chwytaj poza izolowane końcówki. Pomiar jest dozwolony tylko przy zamkniętej obudowie i komorze baterii.
www.conrad.pl
Strona 7 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
Tak długo jak OL (przeciążenie) widnieje na wyświetlaczu, zakres pomiarowy jest
przekroczony.
Włączenie urządzenia
Przyrząd pomiarowy jest włączony ponownie za pośrednictwem pokrętła (4). Ustaw przełącznik obrotowy na żądaną funkc pomiaru. Ustaw pokrętło obrotowe na "OFF", aby wyłączyć urządzenie. Zawsze wyłączaj urządzenie, gdy nie jest używane (pozycja "OFF").
Przed przystąpieniem do pracy, włóż załączone baterie.
Pomiar napcia prąd u stałego „V DC
Włącz DMM i wybierz zakres pomiarowy "V DC".
-Podłączyć czerwony przed pomiarowy do gniazda pomiarowego V (8) i czarny przed pomiarowy do gniazda pomiarowego COM (7).
-Teraz połącz dwie końcówki pomiarowe pomiaru do mierzonego obiektu (bateria, układ etc.). Czerwona końcówka odpowiada biegunowi dodatniemu, czarna końcówka biegunowi ujemnemu.
- Aktualna biegunowość wartci pomiarowej zostanie pokazana na wyświetlaczu z chwilową wartcią pomiaro.
Jeśli przed wartością pomiarową napięcia prądu stałego pojawi sie znak -„, zmierzone napięcie należy uznać za ujemne (lub zamieniono przewody pomiarowe). Odłącz przewody pomiarowe od obiektu pomiarowego, zgodnie z zakończeniem pomiaru i wyłącz DMM.
www.conrad.pl
Strona 8 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
Pomiar napięcia prądu zmiennego V AC
Włącz DMM i wybierz zakres pomiarowy "V AC". „AC” pojawi się na wyświetlaczu.
-Podłącz czerwony przed pomiarowy do gniazda pomiarowego V (8) i czarny przed pomiarowy do gniazda pomiarowego COM (7).
-Teraz połącz dwie końcówki pomiarowe pomiaru do mierzonego obiektu.
-Aktualna wartość pomiarowa zostanie pokazana na wyświetlaczu.
Odłącz przewody pomiarowe od obiektu pomiarowego, wraz z zakończeniem pomiaru i wyłącz DMM.
Pomiar oporności
Włącz DMM na pokrętle i wybierz zakres pomiarowy „Ω”
Włóż czerwony przed pomiarowy do gniazda pomiarowego (8), czarny przewód
pomiarowy do gniazda pomiarowego COM (7). Spraw cgłość przewodów, łącząc obie końcówki pomiarowe ze sobą. Wartość opornci musi być ustawiona na ok. 0 - 0.5 Ohm (własna oporność przewodów pomiarowych).
Dwie końcówki pomiarowe połącz z obiektem pomiarowym. Wartość pomiarowa, o ile urządzenie nie ma wysokiej oporności lub nie jest przerwane, zostanie pokazana na wyświetlaczu. Poczekaj do momentu ustabilizowania sie wskazania. W przypadku oporności > 1 OHM może to potrwać kilka sekund. Jeśli na wyświetlaczu pojawi sie „OL” (przeciążenie), został przekroczony zakres pomiarowy lub obwód pomiarowy jest przerwany. Odłącz przewody pomiarowe od obiektu pomiarowego, wraz z zakończeniem pomiaru
i wyłącz DMM.
Podczas wykonywania pomiaru oporności należy pamtać o tym, żeby punkty pomiarowe, których końcówki służą do dotykania w trakcie pomiaru, były pozbawione brudu, uszczu, lutowia lub innego środka. Takie okoliczności mogą prowadzić do zafszowania pomiaru.
www.conrad.pl
Strona 9 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
Test diody
Upewnij się, że wszystkie zmierzone punkty układu, układy i elementy konstrukcyjne oraz inne obiekty pomiarowe nie znajdują sie pod napięciem i są rozładowane.
Włącz DMM i wybierz zakres pomiarowy
Symbol diody pokaże się na wyświetlaczu.
Włóż czerwony przewód pomiarowy do gniazda pomiarowego (8), czarny przed pomiarowy do gniazda pomiarowego COM (7). Spraw cgłość przewodów, łącząc obie końcówki pomiarowe ze sobą. Wartość opornci musi być ustawiona na ok. 0 V. Połącz końcówki pomiarowe z obiektem pomiarowym (diodą). Na wyświetlaczu pojawi sie napięcie przejścia UF” w Voltach (V). Jeśli pojawi sie „OL”, pomiaru diody dokonano w kierunku odwrotnym (UR) lub dioda jest uszkodzona (przerwana). Dla skontrolowania sytuacji naly wykonać pomiar z przeciwnie ustawionymi biegunami. Odłącz przewody pomiarowe od obiektu pomiarowego, wraz z zakończeniem pomiaru i
wyłącz DMM.
Diody silikonowe mają stan napięcia (UF) ok.. 0,4 - 0,9 V.
Test cgłości
Upewnij się, że wszystkie zmierzone punkty układu, układy i elementy konstrukcyjne oraz inne obiekty pomiarowe nie znajdują sie pod napięciem i są rozładowane.
www.conrad.pl
Strona 10 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
Włącz DMM i wybierz zakres
Naciśnij przycisk "MODE" (6), aby włączyć funkcję pomiaru. symbol do kontroli ciągłości pojawi się na wyświetlaczu. Ponowne naciśnięcie tego przycisku zabierze Cię do pierwszej funkcji pomiarowej
- Podłącz czerwony przed pomiarowy do Ω gniazda pomiarowego (8) a czarny
do gniazda pomiaru COM (7).
- Wartość pomiarowa mniejsza niż 35 Ohm jest wykrywana i włącz się sygnał więkowy.
- jak tylko"OL" (przeciążenie) pojawia się na wyświetlaczu, został przekroczony zakres pomiarowy lub układ pomiarowy został przerwany.
Dla skontrolowania sytuacji należy wykonać pomiar z przeciwnie ustawionymi biegunami.
Funkcja HOLD
Funkcja HOLD zamra aktualnie pokazywaną wartość, aby można ją było spokojnie odczytać i spisać
.Podczas sprawdzania przewodzących napięcie przewodników należy sie
upewnić, że funkcja ta została dezaktywowana przy rozpoczęciu testu. W przeciwnym wypadku wynik zostanie zafałszowany.
Aby włączyć funkc HOLD naciśnij "HOLD" przycisk (9), sygnał dźwiękowy informuje o tej akcji i "HOLD" pojawi się na wyświetlaczu. Aby wyłączyć funkc HOLD , naciśnij przycisk "HOLD" ponownie lub zmień funkcje pomiarowe.
Fukcja MAX
Funkcja ta utrzymuje maksymalną wartość na wyświetlaczu w trakcie ciągłego pomiaru. Funkcja jest dostępna tylko w zakresie pomiaru napięcia "V / AC" i "V / DC".
-Naciśnij przycisk "MAX" (10) raz w trybie pomiaru V. Na wyświetlaczu pojawia się "MAX" i wskazuje, że zapisuje najwyższą wartość.
-Jeśli po naciśnięciu przycisku "MAX" ponownie, można powrócić do normalnego trybu pomiaru.
www.conrad.pl
Strona 11 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
Funkcja automatycznego wyłączania
DMM wyłączy się automatycznie po 15 min., jeżeli nie będzie używany. Ta funkcja pozwala zaoszcdzić baterie i wydłuża żywotność urządzenia. Aby ponownie uruchom DMM po automatycznym wyłączeniu, przekręć pokrętło i naciśnij dowolny klawisz (MODE, MAX, HOLD).
Pomiar kablami wykrywającymi
Nigdy nie przekraczaj dopuszczalnych wartości wejściowych <75 V / DC lub <50 V / AC. Nie łącz układów lub części obwodów, jeśli napięcie może być wyższe niż 25 ACrms V lub 35 V DC obecny w ich obbie. Śmiertelne niebezpieczeństwo! Przed pomiarem należy sprawdzić na ste podłączone przewody pomiarowe czy nie są pęknięte, przerwane etc. Jeżeli uszkodzone nie ywaj ich! Pomiar jest dozwolone tylko przy zamkniętej obudowie i komorze baterii. Zawsze po pracy wyłączaj oba urządzenia do wykrywania kabli Urządzenia nie wyłączy się automatycznie, jak DMM. Możesz wykonywać tylko wykrywanie kabli i testy ciągłości na kablach, które nie posiadażadnego napięcia.
Kabel detektora składa się z dwóch części. Generator sygnału (w DMM) jest potrzebny do modulowania odpowiedniego sygnału akustycznego na liniach testowych. Odbiornik (SONDA) dekoduje sygnał i emituje je za pomocą słuchawki (16) lub zintegrowanego głośnika. Głośność można regulować na odbiorniku. Tester ciągłości kabli, które nie posiada żadnych napięcia jest również zintegrowany. Stan linii telefonicznych prowadzenia napięcia może być określone przez polaryzację i więk dzwonka.
Włączanie detektora kabli (nadajnik + odbiornik sygnału)
Funkcje nadajnika sygnału w DMM aktywowane / dezaktywowane za pomocą przycisków (3 i 13). Po naciśnięciu przycisku, odpowiednia funkcja jest włączona. Aby wyłączyć naciśnij przycisk ponownie. Odbiornik jest aktywowany za pomocą pokrętła (20). Odbiornik jest wyłączony, gdy przełącznik (z funkc przyciągania) jest w pozycji "0". Pozycja 1 - 9 odpowiada objętości (1 = niskie, 9 = wysoki).
Przed przystąpieniem do pracy, włóż załączone baterie.
Test cgłości
Testy ciągłości można wykonać klipsem typu banan(14) w nadajniku sygnału. wartości rezystancji <10 kOhm są sygnalizowane optycznie.
www.conrad.pl
Strona 12 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
Należy wykonać następujące czynności, aby wykonać test ciągłości:
- Uwolnij wszystkie przyciski (2, 3 i 13) do pozycji wyłączonej.
- Uaktywnij funkc "test ciągłości" przez naciśnięcie przycisku "Cont" (13). Przycisk zaskoczy na swoje miejsce.
- Połącz dwa klipsy banan (14) ze sobą do testów. Wyświetlacz "L1" zapali się na zielono. Zgaśnie po oddzieleniu klipsów.
- Połączenie dwa banana klipy z liniami do przetestowania. Z przodu rezystancji <10 kOhm, na wyświetlaczu "L1" zaczyna świecić. Im mniejszy opór, tym jaśniejsze światło.
- Zakończ test ciągłości i naciśnij przycisk "Cont". Test ciągłości jest wyłączony.
Status linii telefonicznych
W stanie pasywnym, funkcje nadajnika sygnału jako tester stanu linii telefonicznych przeprowadzonego napięcia. Biegunowość (prawo / zły), jak wnież przychodzący dzwonek może zostać wyświetlony. Max. napięcia wejściowego wynosi 50 V.
Stan zgodny z klipsem banan
- Uwolnij wszystkie przyciski (2, 3 i 13) do ich pozycji wyłączonej
- Połącz czerwony zacisk banana z połączeniem "LB", a czarny klip z połączenia "La".
- W przypadku biegunowości, na wyświetlaczu "L1" (1) świeci się na zielono. Jeśli biegunowość połączeń jest mieszana, wyświetlacz podświetla się na czerwono. w przypadku przychodzących dzwonka, miga w odstępach dzwonka.
Uwaga! Niebezpieczeństwo porażenia prądem podczas dotykania tego sygnału napięciowego!
- Kiedy test się zakończy, wyjmij klipsy banan z telefonu
www.conrad.pl
Strona 13 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
Status linii z wtyczką modułową
Uwolnij wszystkie przyciski (2, 3 i 13) do ich pozycji wyłączonej
Połącz wtyczkę modową z gniazdem telefonicznym, aż wtyczka zaskoczy na swoje miejsce. W przypadku poprawnej biegunowości, na wyświetlaczu "L1" (1) świeci się na zielono. Jeśli biegunowość połączeń jest mieszana, wyświetlacz podświetla się na czerwono. W przypadku przychodzących dzwonka, miga w odstępach dzwonka.
Uwaga! Niebezpieczeństwo porażenia prądem podczas dotykania tego sygnału napięciowego!
Kiedy test się zakończy, wyjmij klipsy banan z gniazda.
Śledzenie sygnału
Śledząc sygnał, można określić ścieżkę wszystkich kabli, przewodów lub rur metalowych
nie przewodzących napięcia. Do badania stosowany jest sygnał akustyczny. Służy on także do identyfikacji linii w instalacji itp. emitowany jest sygnał jednocześnie na klipsach banan i wtyczce modułowej.
www.conrad.pl
Strona 14 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
-Aby
przeprowadzić
test
funkcji,
umieścić
końcówkę
odbiornika
(21)
na
klipsie banan
lub
wtyczce
modułowej
i
przytrzymaj
wciśnięty
Uwolnij wszystkie przyciski (2, 3 i 13) do ich pozycji wyłączonej
Aktywuj śledzenie sygnału naciskając guzik „Tone(3), guzik zaskoczy na swoje miejsce.
Włącz odbiornik przełącznikiem obrotowym (20) i wybierz ok. 6-7
przycisk (19) . Emitowany jest dźwięk drgacy.
-Wybierz żądany sygnał testowy z przełącznikiem "Sel" (2). Gdy przełącznik jest wciśnięty, sty więk jest emitowany, kiedy nie jest wciśnięty, więk emitowany jest drgacy.
-Użyć opcjonalnego zestawu słuchawkowego, wybierz cichsze ustawienie. Słuchawki można podłączyć do gniazda jack "Telefon" (16). Do śledzenia sygnału w słuchawkach, nie ma potrzeby naciskania przycisku (19).Gniazdo słuchawkowe jest zawsze stanie aktywnym.
-Włóż klips banan lub wtyczkę modułową na liniach do przetestowania.
1. Z przewodami, które są połączone na jednym końcu, należy skorzystać z osłony lub potencjalnej podstawy do czarnego zacisku. Podłącz czerwony zacisk do wewnętrznego przewodnika.
2. W przypadku otwartych linii, podłącz czerwony i czarny zacisk z dwoma wewnętrznymi przewodami.
3. W gniazdach modularnych, skorzystaj z wtyczki modułowej.
- Dla sygnału śledzenia, stosuje się końcówkę odbiornika (21) jak tylko możliwe najbliżej. Naciśnij przycisk głośnika odtwarzania (19) lub podłącz opcjonalny zestaw słuchawek do gniazda Jack na stronie (16).
- Można regulować głośność pokrętłem obrotowym (20). Im bliżej jest sygnał, tym głośniej i wyraźniej jest odtwarzany.
- Po zakończeniu testu, umieścić wszystkie przełączniki (2, 3 i 13) do pozycji OFF poprzez zwolnienie ich i przekręć pokrętło obrotowe do pozycji 0 na odbiorniku. Urządzenie jest wyłączone.
Wymiana baterii
Multimetr wymaga dwóch baterii AAA do pracy. Musisz wstaw nowe, naładowane baterie przed pierwszym uruchomieniem lub gdy symbol wymiany baterii pojawi się na
wyświetlaczu . Nadajnik sygnału wymaga baterii V jak odbiornik. Musisz wymienić baterie gdy na wyświetlaczu zaświeci się "L2" lub jeśli nie ma sygnału dźwiękowego w odbiorniku.
www.conrad.pl
Strona 15 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
Aby wstaw / wymienić baterie w DMM, wykonaj następujące czynności:
- Odłącz urządzenie pomiarowe ze wszystkich obwodów pomiarowych i go wyłącz.
- Usuń ochronne gumy (12) z urządzenia.
- Odkręć śruby na pokrywie komory baterii (11) i zdejmij pokrywę.
- Umieść nowe baterie w komorze baterii zgodnie z biegunowością
- Zamknij starannie obudowę.
Aby wstaw / wymienić baterie w odbiorniku, wykonaj następujące czynności:
- Wyłącz urządzenie pokrętłem obrotowym (20).
- Odkręć śru z pokrywy komory akumulatora (18) i zdjejmij pokrywę.
- Włóż nową baterię do komory baterii, zgodnie z biegunowością
- Zamknij starannie obudowę.
Dane Techniczne
Wyświetlacz LCD:2000 liczników
. Kabli pom. Ok. 80 cm każdy
Pomiar impedancji >7.5 MΩ (V zakres)
Automatyczne wył. Po ok. 15 min.
Napięcie pracy DMM 2 x mikro baterie (AAA)
Sygnalizator 9V bateria Odbiornik 9V bateria
Warunki pracy 0 do 40°C (<75%rh)
Wysokość pracy max. 2,000 m
Temp. Przechowywania -10°C do +50°C (<80%rh)
Waga DMM ca. 308 g
www.conrad.pl
Strona 16 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
Odbiornik ca. 125 g
Wymiary DMM 162 x 74 x 44 (mm)
Odbiornik 233 x 56 x 27 (mm)
Kategoria przepięciowa CAT III 600 V, stopień zanieczyszczenia 2
Detektor kabli
(tylko DMM przez bezpieczne gniazdo)
Sygnał ciągły dźwięk ca. 800 – 860 Hz; wobble sound ca. 800 – 1050
Hz
Wskaźnik stany max. 50 V
Tester cgłości <10 kΩ (optyczne)
Długość kabli klipsy banan ok. 50 cm każdy, wtyczka modułowa ca. 25 cm
Ochrona przepięciowa <75 V/DC, <50 V/AC
Pomiar tolerancji
Zestawienie dokładności w ± (% odczytu i wyświetlaniu błędów (= liczba najmniejszych punktów)).Dokładność jest ważna przez rok w temperaturze +23 ° C ± 5 ° C i przy wilgotności względnej mniejszej niż 75%, bez kondensacji.
www.conrad.pl
Strona 17 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conard Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www
.conard.pl
Akustyczny tester ciągłości <35 Ω stały dźwięk, przed przeciążeniem 600V
Nie należy przekraczać maksymalnej dozwolonej wartości wejściowych. Nigdy nie
dotykaj obwodów lub części obwodów o napięciu ponad 25 V / ACrms lub 35 V / DC!
Śmiertelne niebezpieczeństwo!
Loading...
