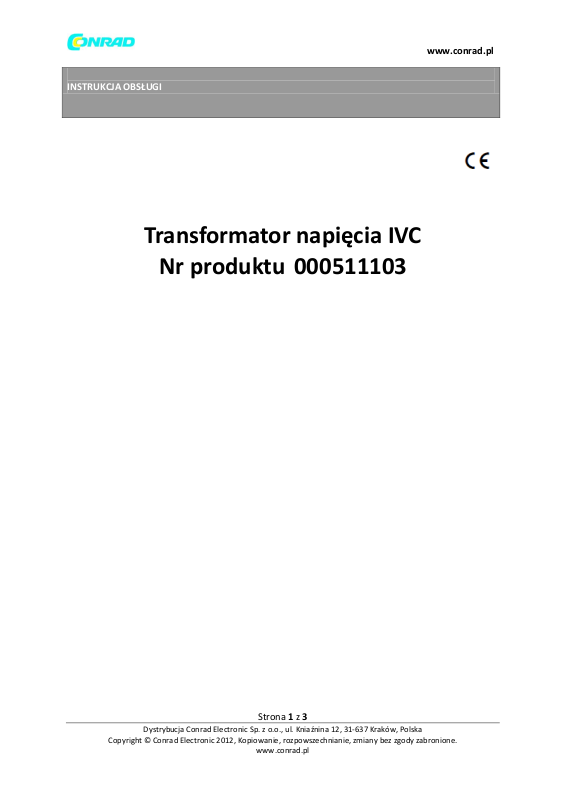

INSTRUKCJA OBSŁUGI
Transformator napięcia IVC
Nr produktu 000511103
Strona 1 z 3
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Instrukcja obsługi
Wersja 09/09
Transformator napięcia IVC
Numer produktu 51 11 01 115/230 V Numer produktu 51 11 03 230/115 V Przeznaczenie do użycia
Transformatory napięcia umożliwiają, w zależności od modelu, używanie urządzeń z europejskim napięciem sieciowym (230 V/AC) z zasilaczami o napięciu 115 v/AC lub odwrotnie.
Ponadto, podłączenie odbywa się za pomocą standardowego systemu wtyczek (amerykańska wtyczka/gniazdko oraz styk bezpieczeństwa gniazdko-wtyczka). Przejściówki nie są konieczne. Wejście mocy podłączonego odbiornika nie może przekraczać 80 VA. Nadmiar lub zwarcie może prowadzić do przeciążenia transformatora napięcia. W takim przypadku transformator napięcia zabezpieczony jest przed awarią przez odcięcie. Transformator zabezpieczający dostarcza pożądane napięcia. Wyjścia są galwanicznie oddzielone od wejścia. Urządzenia skonstruowano w klasie ochrony 1. Można je podłączyć wyłącznie do gniazdek z uziemieniem i napięciem AC 115V/AC lub 230V/AC. Zabrania się używania w pomieszczeniach wilgotnych lub w niekorzystnych warunkach otoczenia. Niekorzystne warunki otoczenia to:
-wilgoć lub nadmierna wilgotność
-pył i gazy, opary lub rozpuszczalniki palne
-silne drgania.
Jakiekolwiek użycie inne niż opisano powyżej może uszkodzić produkt. Ponadto związane jest z ryzykiem zwarcia, pożaru lub porażenia prądem. Zabrania się modyfikacji i zmian jakiejkolwiek części produktu! Zawsze przestrzegaj wskazówek bezpieczeństwa!
Opis poszczególnych części
1 115 V wtyczka sieciowa na północnoamerykańskiego systemu zasilania (tylko zamówienie numer
51 11 01)
2 230 V styk uziemienia – wtyczka zasilania (tylko zamówienie numer 51 11 03) 3 bezpiecznik sieciowy
4 230 V gniazdo wyjściowe (tylko zamówienie numer 51 11 01) 5 115 V gniazdo wyjściowe (tylko zamówienie numer 51 11 03)
Uruchomienie
Urządzenie nagrzewa się w trakcie pracy; pilnuj odpowiedniej wentylacji. Korpus nie może być zakryty.
Nigdy nie podłączaj wtyczki sieciowej (1 lub 2) do gniazdka sieciowego publicznego systemu zasilania.
Aby sprawdzić, przyciśnij czarny przycisk zabezpieczający (3). Musi on być wciśnięty.
