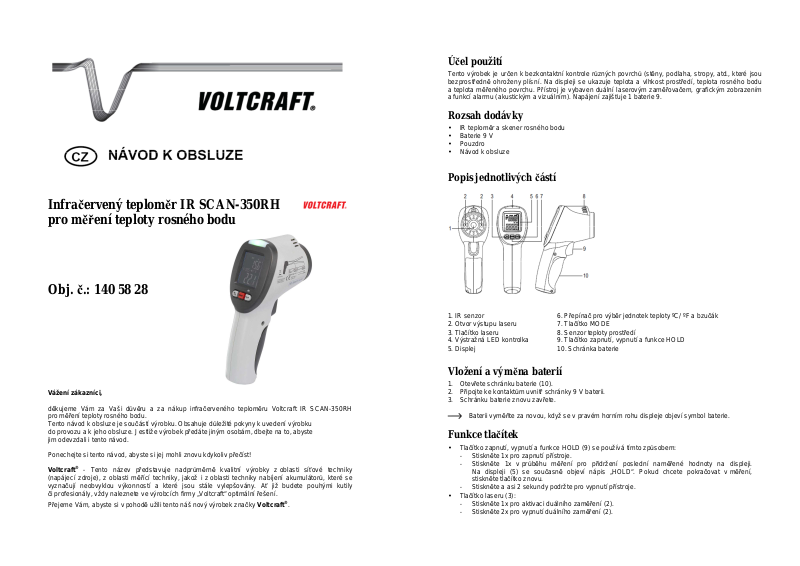

VOLTCRAFT IR SCAN-350RH User guide [cs]

Infračervený teplom ěr IR SCAN-350RH pro měření teploty rosného bodu

Obj. č.: 140 58 28

Vážení zákazníci,

děkujeme Vám za Vaši d ůvěru a za nákup infra červeného teploměru Voltcraft IR SCAN-350RH pro měření teploty rosného bodu.

Tento návod k obsluze je sou částí výrobku. Obsahuje d ůležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek p ředáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znov u kdykoliv přečíst!

Voltcraft® - Tento název p ředstavuje nadprůměrně kvalitní výrobky z oblasti sí ťové techniky (napájecí zdroje), z oblasti m ěřící techniky, jakož i z oblasti techniky nabíjení a kumulátor ů, které se vyznačují neobvyklou výkonností a které jsou stále vylepš ovány. A ť již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „ Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohod ě užili tento náš nový výrobek zna čky Voltcraft® .

Ú čel použití

Tento výrobek je ur čen k bezkontaktní kontrole různých povrch ů (stěny, podlaha, stropy, atd., které jsou bezprostředně ohroženy plísní. Na displeji se ukazuje teplota a vlhkost prostředí, teplota rosného bodu a teplota měřeného povrchu. Přístroj je vybaven duální laserovým zam ěřovačem, grafickým zobrazením a funkcí alarmu (akustickým a vizuálním). Napájení zajišťuje 1 baterie 9.

Rozsah dodávky

∙IR teploměr a skener rosného bodu

∙Baterie 9 V

∙Pouzdro

∙Návod k obsluze

Popis jednotlivých částí

1. IR senzor		6.	Přepínač pro výb ěr jednotek teploty ºC/ ºF a bzu čák
2.	Otvor výstupu laseru	7. Tla čítko MODE
3.	Tlačítko laseru	8.	Senzor teploty prostředí
4.	Výstražná LED kontrolka	9. Tla čítko zapnutí, vypnutí a funkce HOLD
5.	Displej	10. Schránka baterie

Vložení a vým ěna baterií

1.Otevřete schránku baterie (10).

2.Připojte ke kontaktům uvnitř schránky 9 V baterii.

3.Schránku baterie znovu zav řete.

Baterii vyměňte za novou, když se v pravém horním rohu displeje objeví symbol baterie.

Funkce tlačítek

∙	Tlačítko zapnutí, vypnutí a funkce HOLD (9) se používá	tímto způsobem:
	- Stiskněte 1x pro zapnutí přístroje.
	- Stiskněte 1x v průběhu měření pro přidržení	poslední nam ěřené	hodnoty na displeji.
	Na displeji (5) se současně objeví nápis „HOLD“. Pokud chcete		pokračovat v měření,
	stiskněte tlačítko znovu.
∙	- Stiskněte a asi 2 sekundy podržte pro vypnutí p řístroje.
	Tlačítko laseru (3):
	- Stiskněte 1x pro aktivaci duálního zam ěření (2).
	- Stiskněte 2x pro vypnutí duálního zam ěření (2).

∙Tlačítkem MODE (7) se přepínají různé jednotky zobrazení uprostřed horní části displeje:

-Teplota rosného bodu (indikátor „DP“)

-Teplota prostředí (indikátor „AT“)

-Vlhkost prostředí (indikátor „%RH“)

∙Tlačítko ºC/ ºF:

-Stiskněte krátce pro p řepínání jednotek teploty Celsia a Fahrenheita

- Stiskněte a asi dvě sekundy podržte pro zapnutí a vypnutí bzu čáku. Na displeji (5) se zobrazí symbol zapnutého (beep on) nebo vypnutého (beep off) bzučáku.

Obsluha

a) Princip měření

∙Infračervené teploměry (IR teploměry) měří povrchovou teplotu objektu. Senzor na teploměru zaznamenává tepelné zá ření vyzařované, odrážené a p řenášené objektem a p řevádí ho na teplotní jednotky.

∙ Vyzařovací charakteristika energie materiálu se vyjad řuje úrovní emisivity. Čím vyšší je tato úrove ň, tím víc je materiál schopen vyza řovat radiaci. Mnohé organické materiály a povrchy mají hodnotu emisivity přibližn ě 0,95. Kovové povrchy nebo lesklé materiály mají nižší hodnotu emisivity, což vede k nep řesnostem v měření. Proto se na lesklé kovové povrchy používá vrst va matné, černé barvy nebo matná lepicí páska.

∙Senzor prostředí měří teplotu a vlhkost okolního prostředí a z těchto hodnot se vypočítává teplota rosného bodu. Infračervený senzor zm ěří teplotu povrchu a poté ji porovná s vypo čtenou teplotou rosného bodu. Čím blíže je hodnota teploty povrchu teplot ě rosného bodu, tím vyšší je nebezpečí vytvá ření plísní na měřeném povrchu.

b) Optika IR měření – pom ěr vzdálenosti a velikosti měřeného povrchu

(D:S = vzdálenost m ěření: měřená plocha)

∙Pro zajištění co nejpřesnějších výsledků měření musí být m ěřený objekt v ětší než m ěřená plocha (bodová velikost IR paprsku). Zaznamenaná teplota p ředstavuje průměrnou teplotu měřené plochy.

∙ Čím menší je měřený objekt, tím kratší musí být vzdálenost mezi ním a teploměrem.

∙Poměr vzdálenosti m ěření k velikosti měřené plochy je 20:1. Znamená to, že p ři vzdálenosti 20 cm k měřené ploše je bodová velikost IR paprsku 1 cm.

Průběh měření

1.	Zapněte přístroj a v případě potřeby aktivujte zaměřovací laser (2).
	Měřená plocha se nachází uprost řed mezi dvěma body laseru. Čím blíže jste k povrchu,
	tím přesněji můžete zam ěřit na požadovaný bod m ěření.
	Maximální vzdálenost od m ěřeného povrchu nesmí být vyšší než 2 m.
2.	Nyní začněte pomalu měření. Nasměrujte IR senzor (1) kolmo k povrchu, který chcete m ěřit.
3.	V dolní části displeje (5) se objeví povrchová teplota m ěřeného povrchu. V horní části displeje
	se ukazuje teplota ze senzoru prostředí (8).

4.Na pravé straně displeje se ukazuje grafický indikátor. Čím je grafický sloupec vyšší, tím je vyšší riziko vytvá ření plísní.

5.Nad displejem je umístěna tříbarevná LED kontrolka (4). Když se LED rozsvítí:

-Zeleně: nehrozí nebezpečí tvorby plísní.

-Žlut ě: existuje zvýšené riziko tvorby plísní.

-Červeně: hrozí akutní nebezpečí tvorby plísní, nebo je měřený povrch už postižen plísní.

6. Pokud se rozsvítí žlutá LED, ozve se také jedno pípnutí. Pokud se rozsvítí červená LED, ozve se nepřetržitá zvuková signalizace.

Přístroj se vypíná automaticky asi po 15 minutách pro vozu (po zapnutí). Pokud se aktivuje funkce HOLD (stisknutím tlačítka (9) během měření), přístroj se vypíná automaticky asi po 20 sekundách.

Bezpečnostní předpisy, údržba a čišt ění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovád ějte žádné zásahy do IR teplom ěru. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu zá ření. Tento výrobek a jeho příslušenství nejsou žádné d ětské hračky a nepatří do rukou malých d ětí! Nenechávejte voln ě ležet obalový materiál. Fólie z um ělých hmot p ředstavují nebezpečí pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze m ěkký, mírn ě vodou navlhčený had řík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpoušt ědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro IR teploměru.

Varování před laserovým zářením!

Nezaměřujte laserový paprsek p římo nebo napřímo na reflexní plochy (zrcadla) či přímo do očí osob nebo zvířat. Laserové zá ření může zp ůsobit neodvratitelné poškození očí. Při bezkontaktním měření teploty, pokud budou v blízkosti nějaké osoby, vypněte laser přístroje.

Laser třídy 2 podle normy EN 60825-1:2001-11

Vlnová délka: 630 až 670 nm

Výkon laserové diody: 1 mW

Manipulace s bateriemi a akumulátory

Nenechávejte baterie (akumulátory) voln ě ležet. Hrozí nebezpe čí,

že by je mohly spolknout d ěti nebo domácí zví řata! V případě spolknutí baterií vyhledejte okamžit ě lékaře! Baterie (akumulátory) nepat ří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice!

Dejte pozor nato, že baterie nesm ějí být zkratovány, odhazovány

do ohně nebo nabíjeny! V takovýchto p řípadech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory.

Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno t ak, aby nedocházelo k poškození životního prost ředí!

K těmto ú čelům (k jejich likvidaci) slouží speciální sb ěrné nádoby v prodejnách s elektrospot řebiči nebo ve sběrných surovinách!

Šet řete životní prost ředí!

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpad ů. Likviduje odpad na konci doby životnosti výrobku p řiměřeně podle platných zákonných ustanovení.

Šet řete životní prost ředí! Přispějte k jeho ochraně!
