VOLTCRAFT IR 900-30S User guide [ml]

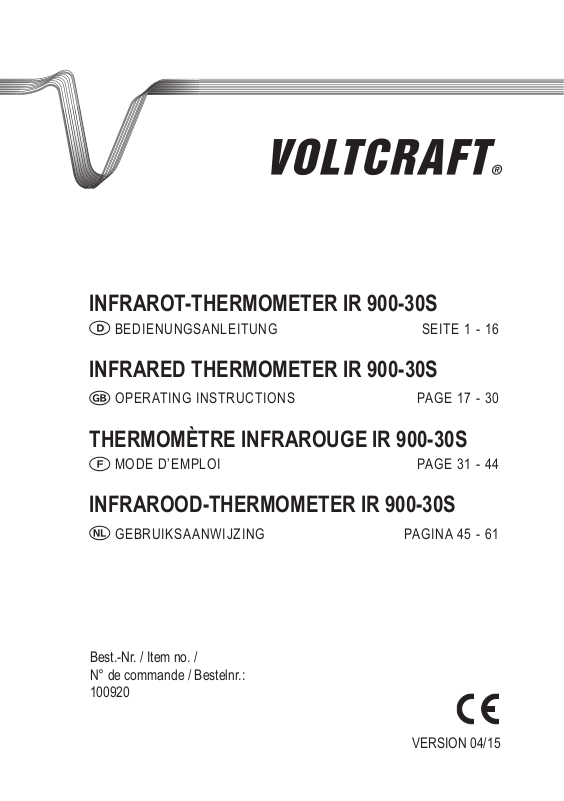

Infrarot-Thermometer IR 900-30S

DBEDIENUNGSANLEITUNG Seite 1 - 16

Infrared Thermometer IR 900-30S

GOPERATING INSTRUCTIONS PAGE 17 - 30

Thermomètre infrarouge IR 900-30S

FModE D’EMPLOI PAGE 31 - 44

Infrarood-thermometer IR 900-30S

OGEBRUIKSAANWIJZING PAGINA 45 - 61

Best.-Nr. / Item no. /

N° de commande / Bestelnr.: 100920

version 04/15

Inhaltsverzeichnis			D
			Seite
1.	Einführung.............................................................................................................................................................		4
2.	Bestimmungsgemäße Verwendung......................................................................................................................		5
3.	Merkmale...............................................................................................................................................................		5
4.	Lieferumfang.........................................................................................................................................................		5
5.	Sicherheitshinweise...............................................................................................................................................		6
6.	Bedienelemente - Siehe Ausklappseite.................................................................................................................		8
7.	Einlegen der Batterie/Batteriewechsel..................................................................................................................		9
8.	Betrieb...................................................................................................................................................................		9
	a)	Funktionsweise...............................................................................................................................................	9
	b)	Ziellaser.........................................................................................................................................................	10
	c)	Hintergrundbeleuchtung................................................................................................................................	10
	d)	Änderung der Messeinheit °C/°F...................................................................................................................	11
	e)	Dauermessbetrieb (LOCK).............................................................................................................................	11
	f)	Einstellund Funktions-Menü.........................................................................................................................	11
	g)	Max-/Min-/DIF-/AVG-Messung.......................................................................................................................	11
	h)	Alarmfunktion (HAL / LAL).............................................................................................................................	12
	i)	Kontakt-Temperaturmessung (TK)................................................................................................................	12
	j)	Messwertspeicher (LOG)..............................................................................................................................	12
	k)	Einstellung des Emissionsgrades (EMS)......................................................................................................	13
9.	Pflege und Wartung.............................................................................................................................................		14
	a)	Reinigung der Linse......................................................................................................................................	14
	b)	Reinigung des Gehäuses..............................................................................................................................	14
10.	Entsorgung..........................................................................................................................................................		14
	a)	Produkt..........................................................................................................................................................	14
	b)	Batterien und Akkus......................................................................................................................................	14
11.	Technische Daten................................................................................................................................................		15

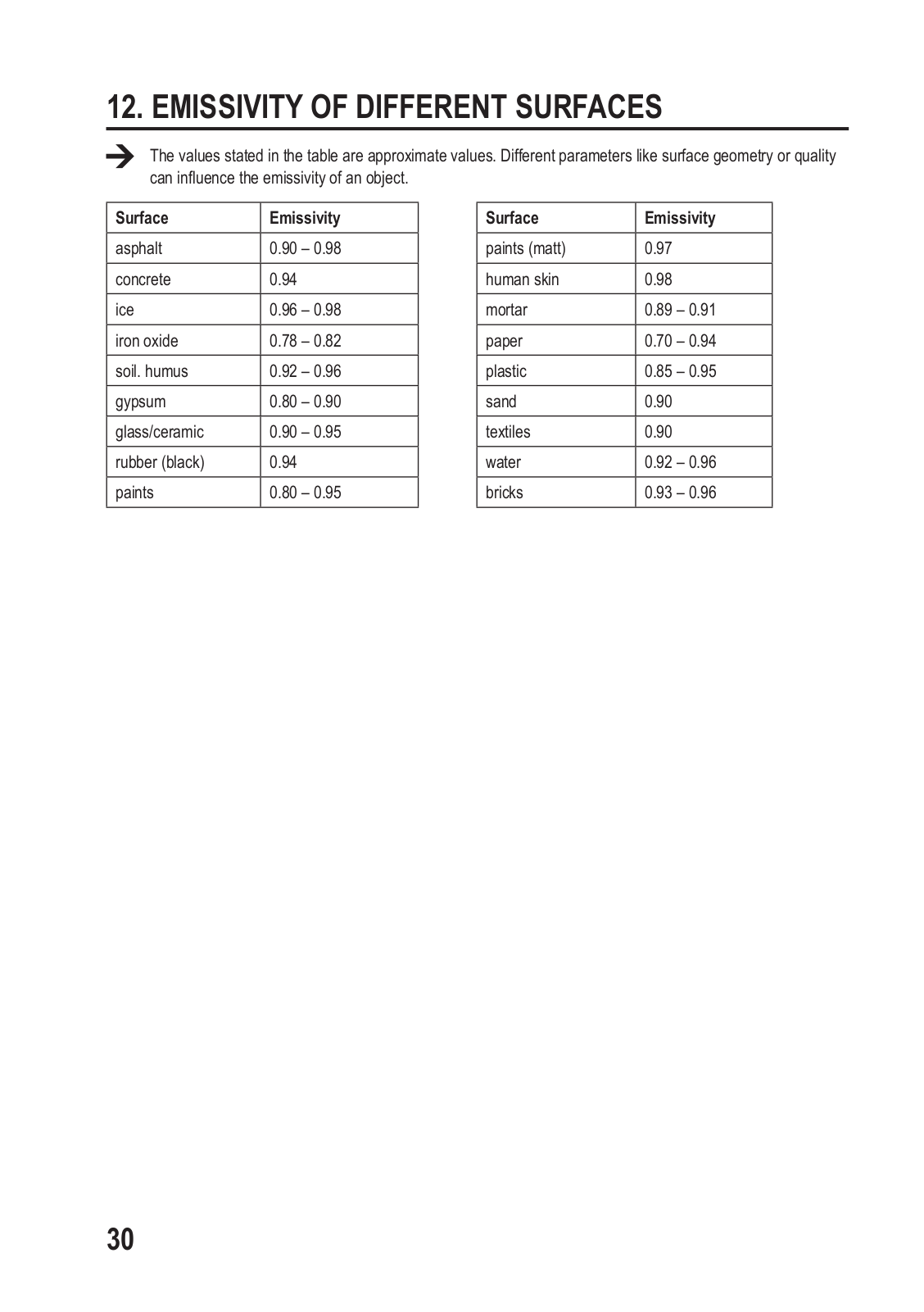

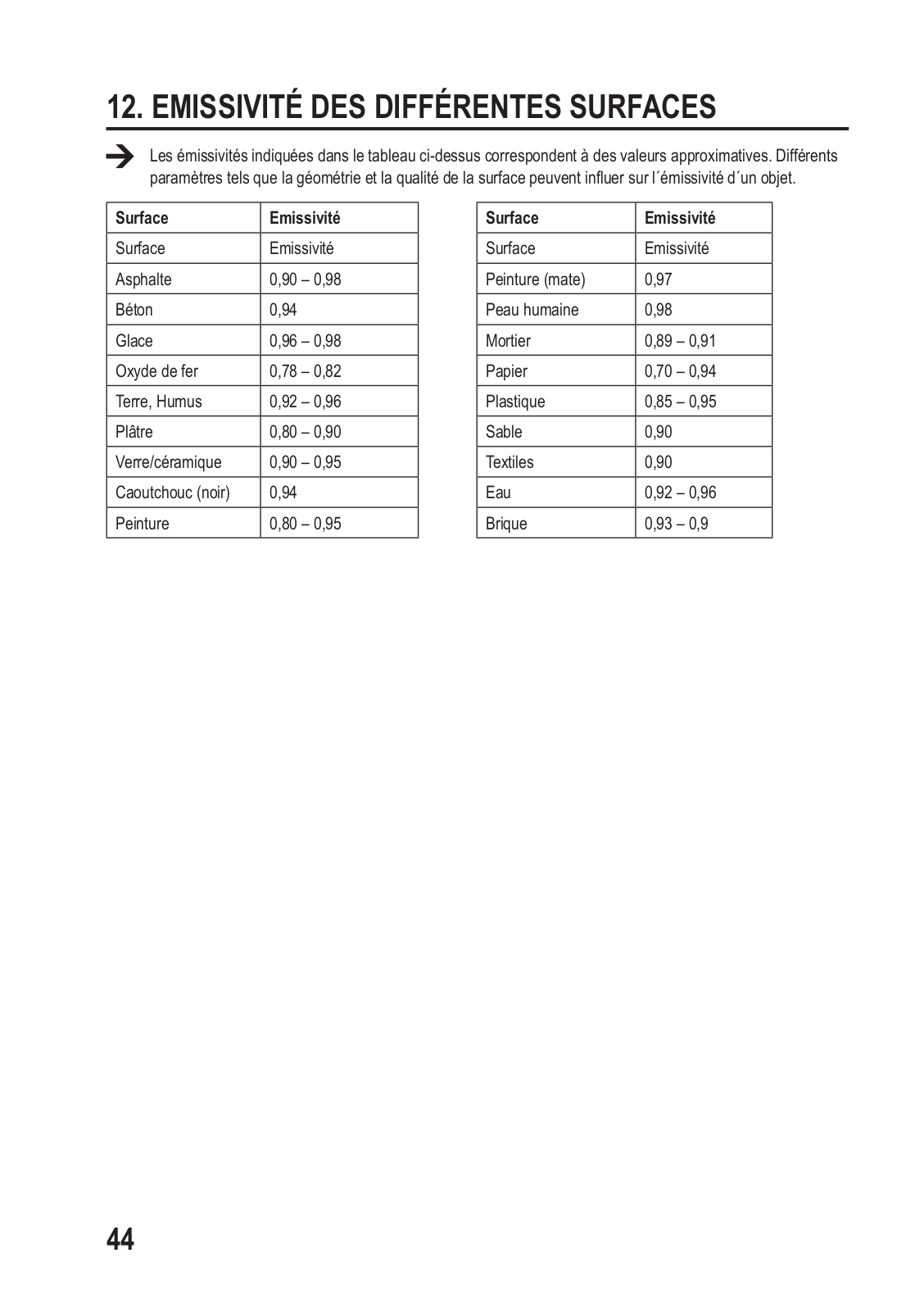

12.	Emissionsgrad verschiedener Oberflächen.........................................................................................................		16

1
2	8
	8
3

14	15	16	17
			21
18			22
18
			23
			24
	19		20

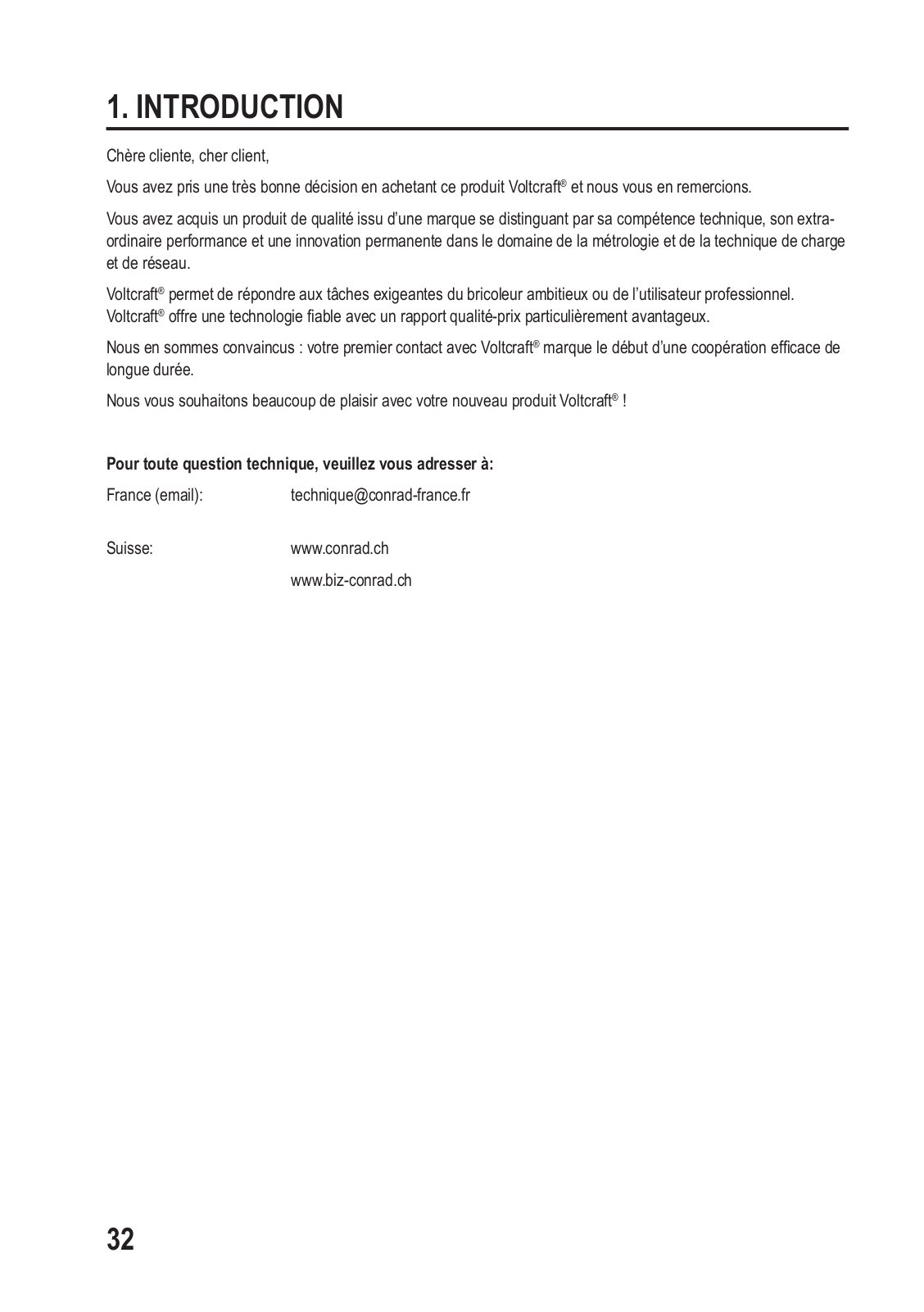

1. Einführung

Sehr geehrter Kunde,

Mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.

Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Ladeund Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.

Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/ Leistungsverhältnis.

Wir sind uns sicher: Ihr Start mit Voltcraft® ist zugleich der Beginn einer langen und guten Zusammenarbeit. Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at www.business.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. BestimmungsgemäSSe Verwendung

Das Infrarot-Thermometer ist ein Messgerät zur berührungslosen Temperaturmessung. Es bestimmt die Temperatur anhand der Infrarotenergie, die von einem Objekt emittiert wird und anhand seines Emissionsgrades. Es ist besonders nützlich für die Temperaturmessung von heißen, schwer zugänglichen, oder beweglichen Objekten. Das Thermometer misst die Oberflächentemperatur eines Objektes. Es kann nicht durch transparente Oberflächen wie Glas oder Plastik hindurch messen. Sein Temperaturmessbereich reicht von -50 ºC bis 900 ºC. Zur Spannungsversorgung dient eine 9 V-Blockbatterie.

Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller hinterlegt.

Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung genau durch und bewahren Sie diese für späteres Nachschlagen auf.

3. Merkmale

• Integrierte Alarmfunktion für oberen und unteren Alarmwert mit optischer und akustischer Signalisierung

• Speicherung der Maximal-, Minimal-, Differenzoder Duchschnitts-Temperatur während der Messung

• Dauermessfunktion

• Emissionsgrad einstellbar von 0,10 bis 1,00

• Zusätzliche Temperaturmessung über Typ-K-Kontaktfühler

• Zuschaltbare Hintergrundbeleuchtung für das Display

• Speicher für bis zu 20 Messwerte

4. Lieferumfang

• Infrarot-Thermometer

• Tragetasche

• K-Typ-Drahtfühler

• 9 V-Blockbatterie

• Bedienungsanleitung

5. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden und bei Sachund Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.

•Aus Sicherheitsund Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.

•Das Gerät darf keinen erheblichen mechanischen Belastungen oder starken Vibrationen ausgesetzt werden.

•Das Gerät darf keinen elektromagnetischen Feldern, extremen Temperaturen, direkter Sonneneinstrahlung oder Feuchtigkeit ausgesetzt werden.

•Das Gerät darf keiner hohen Luftfeuchtigkeit oder Flüssigkeiten ausgesetzt werden. Das Gerät darf beim Außeneinsatz nur unter entsprechenden Witterungsbedingungen bzw. nur mit geeigneten Schutzvorrichtungen benutzt werden.

•Wasserdampf, Staub, Rauch und/oder Dämpfe können durch ein Beeinträchtigen der Optik des Thermometers zu einem nicht korrekten Messergebnis führen.

•Beim Betrieb der Lasereinrichtung ist darauf zu achten, dass der Laserstrahl so geführt wird, dass sich keine Person im Projektionsbereich befindet und dass ungewollt reflektierte Strahlen (z.B. durch Spiegel) nicht in den Aufenthaltsbereich von Personen gelangen können.

•Laserstrahlung kann gefährlich sein, wenn der Laserstrahl oder eine Reflexion in das ungeschützte Auge gelangt. Informieren Sie sich deshalb bevor Sie die Lasereinrichtung in Betrieb nehmen über die gesetzlichen Bestimmungen und Vorsichtsmaßnahmen für den Betrieb eines derartigen Lasergerätes.

•Blicken Sie nie in den Laserstrahl und richten Sie ihn niemals auf Personen oder Tiere.

•Richten Sie den Laserstrahl niemals auf Spiegel oder andere reflektierende Flächen. Der unkontrolliert abgelenkte Strahl könnte Personen oder Tiere treffen.

•Betreiben Sie den Laser nur in einem überwachten Bereich.

•Begrenzen Sie den Strahlenweg sofern möglich durch Abschirmungen oder Stellwände.

•Führen Sie den Laserstrahl möglichst so, dass er nicht in Augenhöhe verläuft.

•Vorsicht - Wenn andere als die hier in der Anleitung angegebenen Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.

ACHTUNG LASERSTRAHLUNG

NICHT IN DEN STRAHL BLICKEN

LASERKLASSE 2

Ausgangsleistung: <1 mW

Wellenlänge: 630-670 nm

EN 60 825-1:2007

•Das Produkt ist mit einem Laser der Laserklasse 2 nach EN 60 825-1 ausgerüstet. Im Lieferumfang befinden sich Laserhinweisschilder in verschiedenen Sprachen. Sollte das Hinweisschild auf dem Laser nicht in Ihrer Landessprache verfasst sein, befestigen Sie bitte das entsprechende Schild auf dem Laser.

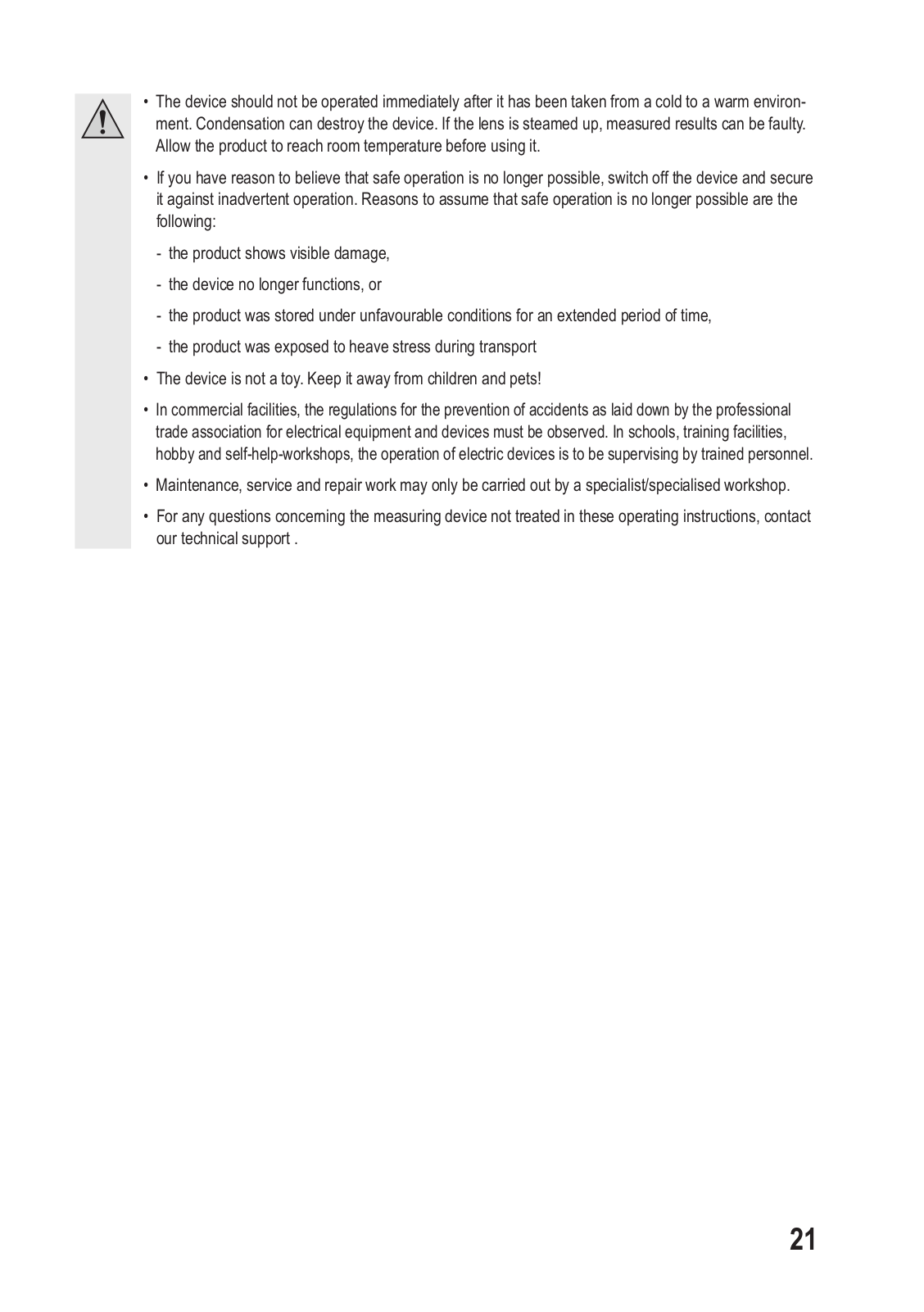

•Das Gerät sollte nicht sofort in Betrieb genommen werden, wenn es aus einem Bereich mit kalter Umgebungstemperatur in einen warmen Raum gebracht wurde. Kondenswasser kann das Gerät zerstören. Ebenso kann das Beschlagen der Linse zu Fehlmessungen führen. Warten Sie vor dem Einsatz des Produkts, bis es sich an die veränderte Umgebungstemperatur angepasst hat.

•Sollten Sie Grund zu der Annahme haben, dass der sichere Betrieb nicht länger gewährleistet ist, schalten Sie das Gerät aus, und sichern Sie es gegen unbeabsichtigtes Einschalten. Unter folgenden Bedingungen ist der sichere Betrieb nicht länger gewährleistet:

-das Produkt zeigt sichtbare Beschädigungen,

-das Produkt funktioniert nicht mehr, oder

-das Produkt wurde über einen längeren Zeitraum unter ungünstigen Bedingungen gelagert,

-das Produkt wurde während des Transports schweren Belastungen ausgesetzt.

•Das Produkt ist kein Spielzeug. Es gehört nicht in Kinderhände und ist von Haustieren fernzuhalten!

•In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. In Schulen, Ausbildungsstätten, Hobbyund Selbsthilfewerkstätten ist der Umgang mit elektrischen Geräten durch geschultes Personal verantwortlich zu überwachen.

•Service-, Wartungsund Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt durchgeführt werden.

•Sollten Sie noch Fragen zum Umgang mit dem Messgerät haben, die in dieser Bedienungsanleitung nicht beantwortet werden, steht Ihnen unser Technischer Support zur Verfügung.

6. Bedienelemente Siehe Ausklappseite

1.Anzeige, Display

2.Taste „up“

3.Taste „MODE“

4.Anschluss für Typ-K-Temperaturfühler

5.Batteriefach

6.Taste „Laser/Hintergrundbeleuchtung“

7.Messtaste

8.Taste „down“

9.Umschalter °C/°F

10.Umschalter Dauermessfunktion „LOCK“

11.Umschalter Alarm „SET ALARM“

12.Messöffnung

13.Laseraustrittsöffnung

14.„Scan“, Messanzeige

15.„Hold“, Anzeige zum kurzzeitigen Speichern des Messwertes

16.Anzeige automatische Emissionsgrad-Ermittlung

17.Emissionsgradanzeige

18.Messwert

19.Funktionsanzeige der Zweitanzeige

20.Zweitanzeige

21.Anzeige für Laser und Dauermessung

22.Messeinheit (°C oder °F)

23.Symbol für leere Batterie

24.Alarmsymbole Hi-Alarm, Low-Alarm

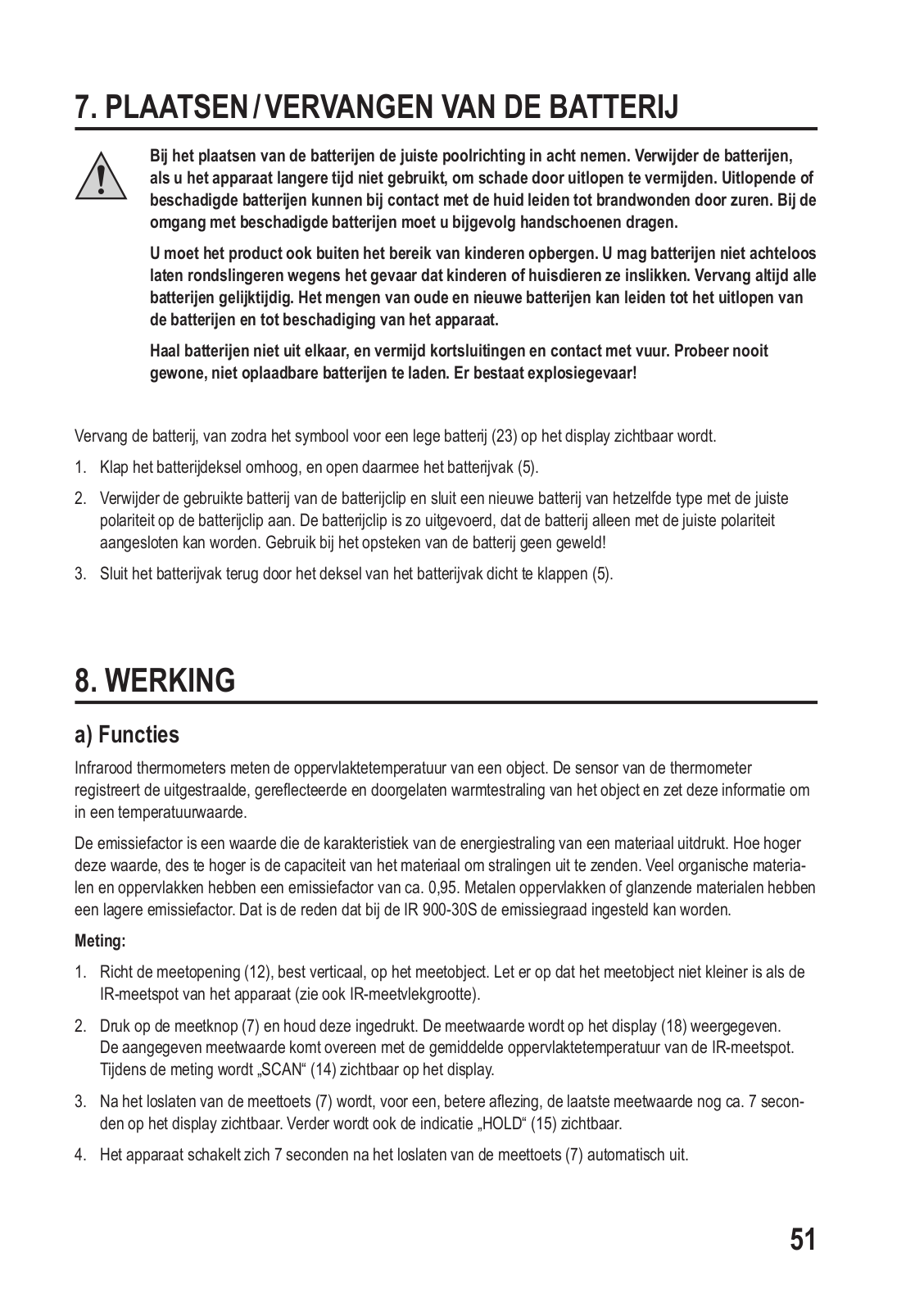

7. Einlegen der Batterie / Batteriewechsel

Achten Sie beim Einlegen der Batterien auf die richtige Polung. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.

Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten. Wechseln Sie alle Batterien gleichzeitig aus. Das Mischen von alten und neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.

Nehmen Sie Batterien nicht auseinander, und vermeiden Sie Kurzschlüsse und Kontakt mit Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr!

Wechseln Sie die Batterie aus, wenn das Symbol für leere Batterie (23) in der Anzeige erscheint.

1.Klappen Sie den Batteriefachdeckel auf und öffnen Sie somit das Batteriefach (5).

2.Entfernen Sie die verbrauchte Batterie vom Batterieclip und schließen Sie eine neue Batterie gleichen Typs polungsrichtig an den Batterieclip an. Der Batterieclip ist so ausgeführt, dass die Batterie nur polungsrichtig angeschlossen werden kann. Wenden Sie beim Aufstecken der Batterie keine Gewalt an.

3.Schließen Sie das Batteriefach wieder durch Zuklappen des Batteriefachdeckels (5).

8.Betrieb

a) Funktionsweise

Infrarot-Thermometer messen die Oberflächentemperatur eines Objektes. Der Sensor des Gerätes erfasst die emittierte, reflektierte und durchgelassene Wärmestrahlung des Objektes und wandelt diese Information in einen Temperaturwert um.

Der Emissionsgrad ist ein Wert der benutzt wird um die Energieabstrahlungs-Charakteristik eines Materials zu beschreiben. Je höher dieser Wert, desto höher ist die Fähigkeit des Materials Strahlungen auszusenden. Viele organische Materialien und Oberflächen haben einen Emissionsgrad von ca. 0,95. Metallische Oberflächen oder glänzende Materialien haben einen niedrigeren Emissionsgrad und liefern daher ungenaue Messwerte. Aus diesem Grund kann bei dem Gerät IR 900-30S der Emissionsgrad eingestellt werden.

Messung:

1.Richten Sie die Messöffnung (12), am besten senkrecht, auf das Messobjekt. Achten Sie darauf, dass das Messobjekt nicht kleiner ist als der IR-Messspot des Gerätes (siehe auch IR-Messfleckgröße).

2.Drücken Sie die Messtaste (7) und halten Sie diese gedrückt. Im Display wird der Messwert (18) angezeigt. Der angezeigte Messwert, entspricht der durchschnittlichen Oberflächentemperatur des IR-Messspots. Während der Messung wird „SCAN“ (14) im Display angezeigt.

3.Nach dem Loslassen der Messtaste (7) wird, zur besseren Ablesung, der letzte Messwert noch ca. 7 Sekunden im Display angezeigt. Ebenso erscheint die Anzeige „HOLD“ (15).

4.Das Gerät schaltet sich 7 Sekunden nach dem Loslassen der Messtaste (7) automatisch aus.

5. Bei Überschreitung des Temperaturmessbereiches wird „----“ im Display angezeigt.

Zur Feststellung der wärmsten Stelle des Messobjektes müssen Sie bei gedrückter Messtaste (7) das Messobjekt systematisch mit „zickzack“-Bewegungen „abscanen“ bis die wärmste Stelle gefunden ist. Das Gerät ist mit einer Funktion zur Anzeige der Minimal- (MIN), oder Maximal (MAX)-, Durchschnitts- (AVG) oder Differenz- (DIF) Temperatur in der Zweitanzeige (20) ausgestattet.

Um genaue Messwerte zu erhalten, muss das Infrarot-Thermometer an die Umgebungstemperatur angepasst sein. Lassen Sie das Gerät bei einem Standortwechsel auf die neue Umgebungstemperatur kommen.

Glänzende Oberflächen verfälschen das Messergebnis. Zur Kompensation kann die Oberfläche glänzender Teile mit Klebeband oder mit mattschwarzer Farbe bedeckt werden. Das Gerät kann nicht durch transparente Oberflächen wie z.B. Glas messen. Stattdessen misst es die Oberflächentemperatur des Glases.

Längere Messungen von hohen Temperaturen bei geringem Messabstand, führt zu einer Eigenerwärmung des Messgerätes und damit zu einer Fehlmessung. Um genaue Messwerte zu erreichen gilt die Faustregel: Je höher die Temperatur desto höher sollte der Messabstand und desto kürzer die Messdauer sein.

IR-Messfleckgröße - Verhältnis Messentfernung-Messfläche (Distance to Spot ratio; D/S)

Um genaue Messergebnisse zu erzielen, muss das Messobjekt größer als der IR-Messfleck des Infrarot-Thermome- ters sein. Die ermittelte Temperatur ist die Durchschnittstemperatur der gemessenen Fläche. Je kleiner das Messobjekt ist, desto kürzer muss die Entfernung zum Infrarot-Thermometer sein. Die genaue Messfleckgröße können Sie dem folgenden Diagramm entnehmen. Ebenso ist dieses auf dem Gerät aufgedruckt. Für genaue Messungen sollte das Messobjekt wenigstens doppelt so groß wie der Messfleck sein.

D:S 30:1

Laser

InfraRed

16 mm

Spot	10 mm	50 mm	100 mm

Distance	300 mm	1500 mm	3000 mm

b) Ziellaser

Der Ziellaser kann aktiviert oder deaktiviert werden. Schalten Sie hierzu das Messgerät durch Drücken der Messtaste (7) ein. Drücken Sie die Taste „Laser/Hintergrundbeleuchtung“ (6). Bei aktiviertem Laser wird die Laser-Anzeige Dreieck mit Strahlensymbol (21) im Display eingeblendet. Zum Deaktivieren des Lasers drücken Sie die Taste „Laser/Hintergrundbeleuchtung“ (6) sooft bis die Laser-Anzeige (21) erlöscht.

c) Hintergrundbeleuchtung

Mit der Taste „Laser/Hintergrundbeleuchtung“ (6) kann bei eingeschaltetem Messgerät die Hintergrundbeleuchtung des Displays einoder ausgeschalten werden. Drücken Sie die Taste so oft, bis die Hintergrundbeleuchtung anoder abgeschaltet ist.

d) Änderung der Messeinheit °C/°F

Mit dem Umschalter °C/°F (9) im Batteriefach kann die Messeinheit von °C (Grad Celsius) auf °F (Grad Fahrenheit) umgeschaltet werden.

e) Dauermessbetrieb (LOCK)

Das Messgerät ist mit einer Dauermessfunktion für Langzeitmessungen ausgestattet.

Schalten Sie das Messgerät durch Drücken der Messtaste (7) ein. Zum Aktivieren der Dauermessfunktion stellen Sie den Umschalter „LOCK“ (10) im Batteriefach auf Stellung „on“ und drücken Sie die Messtaste (7). Das Messgerät misst nun kontinuierlich bis der Umschalter „LOCK“ (10) im Batteriefach auf Stellung „off“ gestellt wird. Während der Dauermessung kann der Ziellaser und die Hintergrundbeleuchtung einoder ausgeschalten werden.

f) Einstellund Funktions-Menü

Das IR 900-30S ist mit einem Einstellund Funktionsmenü ausgestattet. Um in das Menü zu gelangen, drücken Sie die Taste „MODE“ (3) einmal kurz. Drücken Sie nun die Taste „Mode“ so oft, bis die gewünschte Einstellfunktion im Menü erreicht ist. Der Wert im Einstellmenü wird mit der Taste „up“ (2) und der Taste „down“ (8) verändert. Bestätigen Sie die Eingabe mit der Messtaste (7) oder drücken Sie die Taste „Mode“ (3) um zur nächsten Einstellmöglichkeit zu gelangen. Nach dem Ausschalten des Gerätes bleibt der eingestellte Wert gespeichert.

Im Einstellmenü können die verschiedenen Funktionen des Gerätes angewählt, aktiviert bzw. eingestellt werden. Die nachfolgende Grafik zeigt den schematischen Aufbau des Einstellmenüs. Durch Drücken der Taste „MODE“ (3) können Sie im Menü navigieren, mit den Tasten „up“ (2) und „down“ (8) können Einstellungen vorgenommen werden.

LOG

EMS

MAX

MIN

DIF

AVG

HAL

LAL

g) Max- / Min- / DIF- / AVG-Messung

Das IR 900-30S kann in der Zweitanzeige (20) den höchsten Messwert (MAX), den niedrigsten Messwert (MIN), die Differenz zwischen dem höchsten und dem niedrigsten Messwert (DIF) oder den durchschnittlichen (Durchschnitt = Average = AVG) Temperaturwert (AVG), die während der Infrarot-Messung auftreten, anzeigen.

Drücken Sie im Einstell-Menü die Taste „MODE“ (3) so oft bis die gewünschte Messfunktion (MAX/MIN/DIF/AVG) in der Funktionsanzeige der Zweitanzeige (19) angezeigt wird.

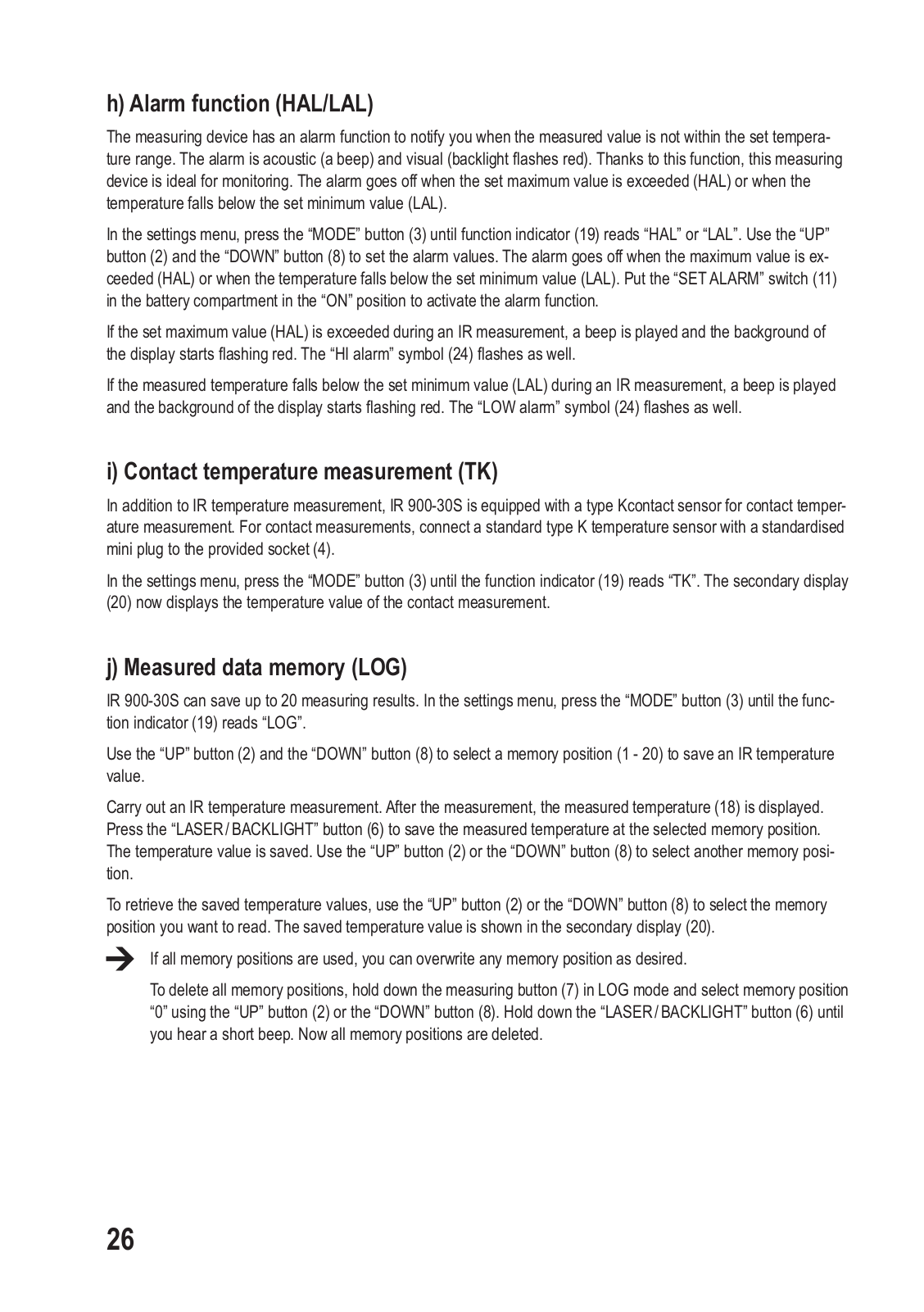

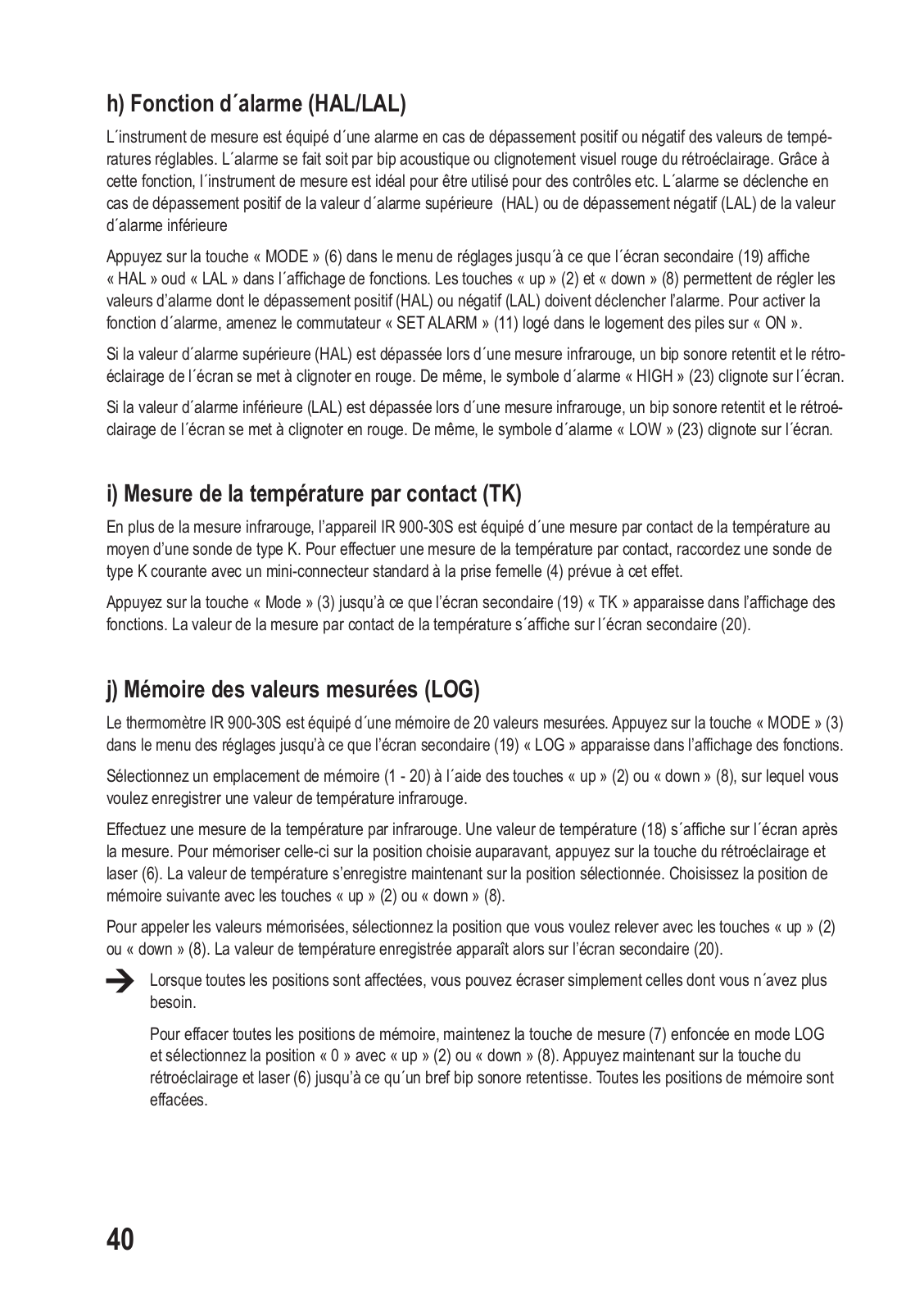

h) Alarmfunktion (HAL/LAL)

Das Messgerät ist mit einer Alarmfunktion bei Überschreitung oder Unterschreitung von einstellbaren Temperaturwerten ausgestattet. Der Alarm erfolgt akustisch über einen Piepser und visuell durch rotes Blinken der Hintergrundbeleuchtung. Durch diese Funktion ist das Messgerät ideal für Kontrollen usw. einsetzbar. Der Alarm wird ausgelöst, wenn der eingestellte obere Alarmwert (HAL) überschritten oder der untere Alarmwert (LAL) unterschritten wird.

Drücken Sie im Einstellmenü die Taste „MODE“ (6) bis in der Funktionsanzeige der Zweitanzeige (19) „HAL“ oder „LAL“ angezeigt wird. Mit den Tasten „up“ (2) und „down“ (8) können die Alarmwerte eingestellt werden, bei dessen Unterschreitung (HAL) oder Unterschreitung (LAL) der Alarm ausgelöst werden soll. Zur Aktivierung der Alarmfunktion stellen Sie den Umschalter „SET ALARM“ (11) im Batteriefach auf „ON“.

Wird bei einer Infrarot-Messung der eingestellte obere Alarmwert (HAL) überschritten, ertönt ein Piepser und die Hintergrundfarbe des Displays wechselt auf rotes Blinken. Ebenso blinkt im Display das Alarmsymbol „HIGH“ (23).

Wird bei einer Infrarot-Messung der eingestellte untere Alarmwert (LAL) überschritten, ertönt ein Piepser und die Hintergrundfarbe des Displays wechselt auf rotes Blinken. Ebenso blinkt im Display das Alarmsymbol „LOW“ (23).

i) Kontakt-Temperaturmessung (TK)

Das IR 900-30S ist neben der Infrarot-Temperaturmessung mit einer Kontakt-Temperaturmessung mittels K-Typ- Fühler ausgestattet. Zur Kontakt-Temperaturmessung schließen Sie einen handelsüblichen K-Typ-Temperaturfühler mit genormtem Mini-Stecker an die dafür vorgesehene Buchse (4) an.

Im Einstell-Menü die Taste „Mode“ (3) bis in der Funktionsanzeige der Zweitanzeige (19) „TK“ angezeigt wird. In der Zweitanzeige (20) wird nun der Temperaturwert der Kontakt-Temperaturmessung angezeigt.

j) Messwertspeicher (LOG)

Das IR 900-30S ist mit einer Speicherfunktion für 20 Messwerte ausgestattet. Drücken Sie im Einstell-Menü die die Taste „MODE“ (3) so oft bis in der Funktionsanzeige der Zweitanzeige (19) „LOG“ angezeigt wird.

Wählen Sie mit den Tasten „up“ (2) oder „down“ (8) einen Speicherplatz (1 - 20) auf dem Sie einen Infrarot-Tempe- raturwert speichern möchten.

Führen Sie eine Infrarot-Temperaturmessung durch. Nach der Messung wird ein Temperaturwert (18) im Display angezeigt. Um diesen auf den vorher gewählten Speicherplatz zu speichert, drücken Sie die Taste für Hintergrundbeleuchtung und Laser (6). Der Temperaturwert ist nun auf dem gewählten Speicherplatz gespeichert. Wählen Sie mit den Tasten „up“ (2) oder „down“ (8) den nächsten Speicherplatz.

Zum Abrufen der gespeicherten Temperaturwerte wählen Sie mit den Tasten „up“ (2) oder „down“ (8) den Speicherplatz den Sie auslesen möchten. Der gespeicherte Temperaturwert wird in der Zeitanzeige (20) angezeigt.

Sind alle Speicherplätze belegt, können nicht mehr benötigte Speicherplätze einfach überschrieben werden.

Zur Löschung aller Speicherplätze halten Sie im LOG-Mode die Messtaste (7) gedrückt und wählen Sie mit den Tasten „up“ (2) oder „down“ (8) den Speicherplatz „0“. Drücken Sie nun die Taste für Hintergrundbeleuchtung und Laser (6) bis ein kurzer Piep-Ton ertönt. Nun sind alle Speicherplätze gelöscht.

k) Einstellung des Emissionsgrades (EMS)

Das IR 900-30S ist mit einer Einstellung des Emissionsgrades ausgestattet. Somit können bei unterschiedlichen Materialien und Oberflächen genaue Messwerte erzielt werden (Siehe auch Punkt Funktionsweise).

Manuelle Einstellung des Emissionsgrades:

Drücken Sie im Einstell-Menü die Taste „Mode“ (3) bis in der Funktionsanzeige der Zweitanzeige (19) „EMS“ angezeigt wird. Mit den Tasten „up“ (2) und „down“ (8) kann der Emissionsgrad von 0,10 bis 1,00 an das jeweilige Messobjekt angepasst werden.

Im Anschluss an die technischen Daten finden Sie eine Tabelle mit den typischen Materialen und deren Emissionsgrad. Viele organische Materialien besitzen einen Emissionsgrad von 0,95. Daher ist die Werkseinstellung des Emissionsgrades auf 0,95 gestellt.

Automatische Einstellung des Emissionsgrades:

Das IR 900-30S ist mit einer automatischen Einstellung des Emissionsgrades ausgestattet.

Stecken Sie einen K-Typ-Temperaturfühler in die dafür vorgesehene Buchse (4). Es kann jeder handelsübliche K-Typ-Temperaturfühler mit Mini-Buchse angeschlossen werden. Für genaue Messungen ist es ratsam einen speziellen K-Typ-Oberflächen-Temperaturfühler zu verwenden (optional erhältlich). Drücken Sie die Messtaste (7) und die Laser/Backlight-Taste (6) gemeinsam bis in der Funktionsanzeige der Zweitanzeige (19) „EMS“ blinkt. Kontaktieren Sie den K-Typ-Temperaturfühler mit der zu messenden Oberfläche und messen Sie den selben Punkt gleichzeitig mit der IR-Messeinheit. Warten Sie, bis sich beide Temperaturanzeigen stabilisiert haben und drücken Sie zur Bestätigung die Taste „up“ (2). Der ermittelte Emissionsgrad der Oberfläche erscheint in der Anzeige (17). Wird „ERR“ (Error = Fehler) angezeigt, dann ist der K-Typ-Wert kleiner dem IR-Wert. Wiederholen Sie in diesem Fall den Vorgang.

Der mitgelieferte Drahtfühler ist für Messungen von Oberflächen nicht geeignet, da die Kontaktfläche mit der zu messenden Oberfläche zu gering ist.

Je höher die Temperatur der Oberfläche im Vergleich zur Umgebungstemperatur, desto genauer lässt sich der Emissionsgrad der Oberfläche bestimmen (>100 °C).

9. Pflege und Wartung

a) Reinigung der Linse

Entfernen Sie lose Partikel mit sauberer Druckluft und wischen Sie dann die restlichen Ablagerungen mit einer feinen Linsenbürste ab. Reinigen Sie die Oberfläche mit einem Linsenreinigungstuch oder einem sauberen, weichen und fusselfreien Tuch. Für die Reinigung von Fingerabdrücken und anderen Fettablagerungen kann das Tuch mit Wasser oder einer Linsenreinigungsflüssigkeit befeuchtet werden. Verwenden Sie keine säure-, alkoholhaltigen oder sonstigen Lösungsmittel und kein raues, fusseliges Tuch, um die Linse zu reinigen. Vermeiden Sie übermäßigen Druck bei der Reinigung.

b) Reinigung des Gehäuses

Verwenden Sie zum Reinigen des Gehäuses Wasser und Seife oder ein mildes Reinigungsmittel. Verwenden Sie keine Scheueroder Lösungsmittel!

10. Entsorgung

a) Produkt

Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie es nach den geltenden gesetzlichen Bestimmungen bei den kommunalen

Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt. Das Zeichen der durchgestrichenen

Mülltonne mit Rädern bedeutet, dass dieses Produkt an einer Sammelstelle für Elektronikschrott abgegeben werden muss, um es durch Recycling einer bestmöglichen Rohstoffwiederverwertung zuzuführen.

Entnehmen Sie die eingelegten Batterien/Akkus und entsorgen Sie diese getrennt von dem Produkt.

b) Batterien und Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das

Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz!

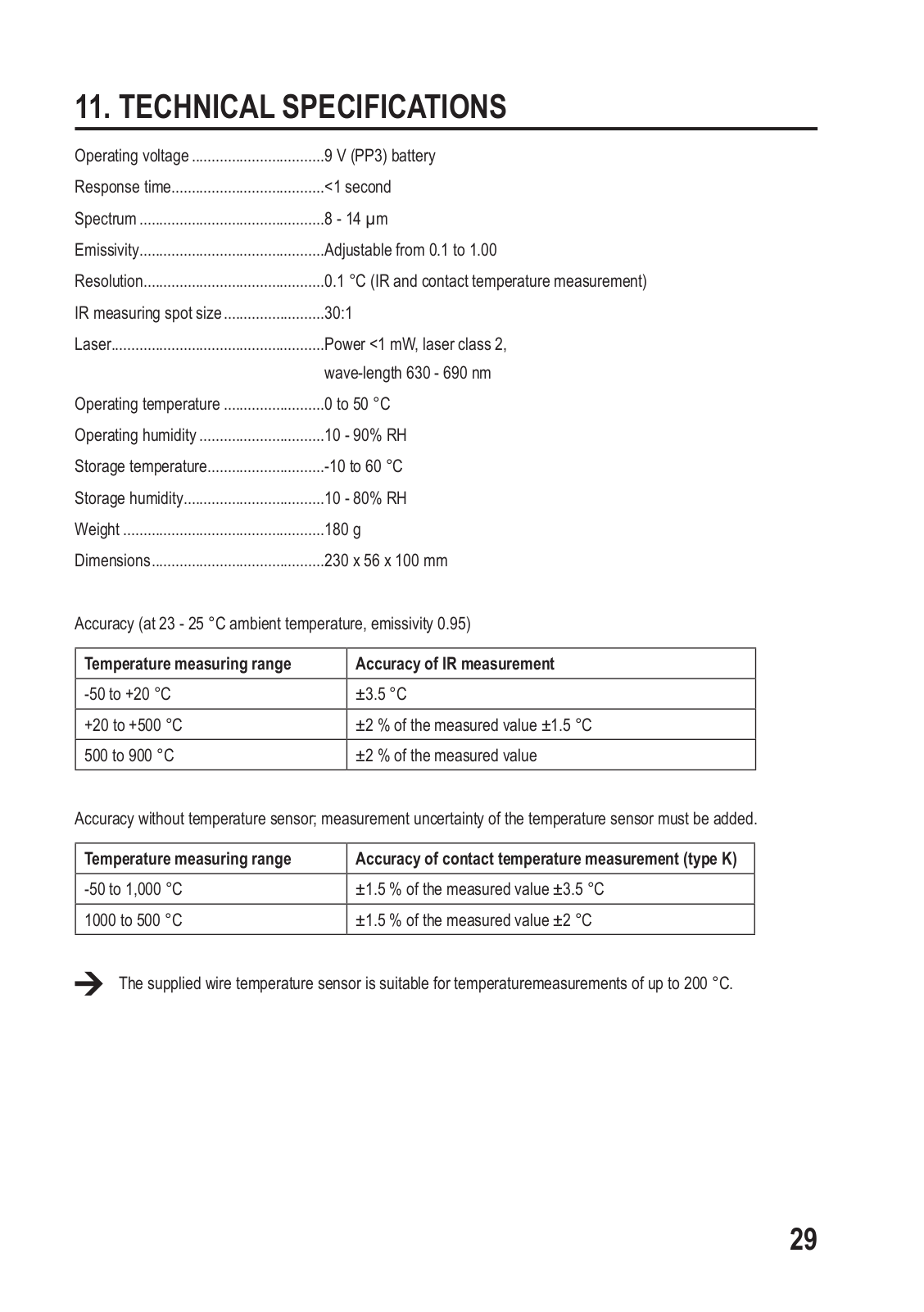

11. Technische Daten

Betriebsspannung.................................	9 V-Blockbatterie
Ansprechzeit.........................................	<1 Sekunde
Spektrum...............................................	8 - 14 µm
Emissionsgrad.......................................	0,1 bis 1,00 einstellbar
Auflösung..............................................	0,1 °C (Infrarotund Kontakt-Temperaturmessung)
IR-Messfleckgröße................................	30:1
Laser:....................................................	Leistung <1 mW, Laserklasse 2,
	Wellenlänge 630 - 670 nm
Betriebstemperatur................................	0 bis 50 °C
Betriebsluftfeuchtigkeit..........................	10 - 90% RH
Lagertemperatur....................................	-10 bis 60 °C
Lagerluftfeuchtigkeit..............................	10 - 80% RH
Gewicht.................................................	180 g
Abmessungen.......................................	230 x 56 x 100 mm
Genauigkeit (bei 23 - 25 °C Umgebungstemperatur, Emissionsgrad 0,95)

Temperaturmessbereich		Genauigkeit Infrarot-Temperaturmessung

-50 bis +20 °C		±3,5 °C

+20 bis +500 °C		±2 % vom Messwert ±1,5 °C

500 bis 900 °C		±2 % vom Messwert

Genauigkeit ohne Temperaturfühler, Messungenauigkeit des Temperaturfühlers ist zu addieren

Temperaturmessbereich		Genauigkeit Kontakt-Themperaturmessung (Typ-K)

-50 bis 1000 °C		±1,5 % vom Messwert ±3,5 °C

1000 bis 500 °C		±1,5 % vom Messwert ±2 °C

Der mit im Lieferumfang enthaltene Draht-Temperaturfühler ist für Temperaturmessungen bis 200 °C geeignet.

12. Emissionsgrad verschiedener Oberflächen

Die in der Tabelle oben aufgeführten Emissionsgrade sind Annäherungswerte. Verschiedene Parameter wie Geometrie und Oberflächenqualität können den Emissionsgrad eines Objekts beeinflussen.

Oberfläche	Emissionsgrad

Asphalt	0,90 - 0,98
Beton	0,94

Eis	0,96 - 0,98

Eisenoxid	0,78 - 0,82

Erde, Humus	0,92 - 0,96
Gips	0,80 - 0,90

Glas/Keramik	0,90 - 0,95

Gummi (schwarz)	0,94

Lacke	0,80 - 0,95

Oberfläche	Emissionsgrad

Lacke (matt)	0,97
Menschliche Haut	0,98

Mörtel	0,89 - 0,91

Papier	0,70 - 0,94

Plastik	0,85 - 0,95
Sand	0,90

Textilien	0,90

Wasser	0,92 - 0,96

Ziegel	0,93 - 0,96

table of contents			G
			Page
1.	Introduction..........................................................................................................................................................		18
2.	Intended use........................................................................................................................................................		19
3.	Features..............................................................................................................................................................		19
4.	Package contents................................................................................................................................................		19
5.	Intended use........................................................................................................................................................		20
6.	Control elements see fold-out page....................................................................................................................		22
7.	Inserting the battery/replacing the battery...................................................................................................................		23
8.	Operation.............................................................................................................................................................		23
	a)	Operating principle........................................................................................................................................	23
	b)	Target laser...................................................................................................................................................	24
	c)	Backlight........................................................................................................................................................	24
	d)	Setting the measuring unit (°C/°F)................................................................................................................	25
	e)	Continuous measurement (LOCK)................................................................................................................	25
	f)	Settings and functions menu.........................................................................................................................	25
	g)	MAX/MIN/DIF/AVG measurement.................................................................................................................	25
	h)	Alarm function (HAL/LAL).............................................................................................................................	26
	i)	Contact temperature measurement (TK)......................................................................................................	26
	j)	Measured data memory (LOG).....................................................................................................................	26
	k)	Setting the emissivity (EMS).........................................................................................................................	27
9.	Mainteance and care...........................................................................................................................................		28
	a)	Cleaning the lens..........................................................................................................................................	28
	b)	Cleaning the casing.......................................................................................................................................	28
10.	Disposal...............................................................................................................................................................		28
	a)	Product..........................................................................................................................................................	28
	b)	Batteries/rechargeable batteries...................................................................................................................	28
11.	Technical Specifications......................................................................................................................................		29
12.	Emissivity of different surfaces............................................................................................................................		30

1. Introduction

Dear Customer,

Thank you for making the excellent decision to purchase this Voltcraft® product.

You have acquired a high-quality product with a brand name that stands out for professional competence and permanent innovation in the field of measuring, charging and power technology.

With Voltcraft®, you will be able to cope even with difficult tasks as an ambitious hobbyist or as a professional user. Voltcraft® offers reliable technology with an exceptional cost-performance ratio.

We are positive: starting to work with Voltcraft® will also be the beginning of a long, successful relationship. Enjoy your new Voltcraft® product!

If there are any technical questions, please contact:

International:	www.conrad.com/contact
United Kingdom:	www.conrad-electronic.co.uk/contact

2. Intended use

The infrared thermometer is a measuring device for non-contact temperature measurement. It determines the temperature based on the emitted infrared energy and the emissivity of an object. This type of measurement is very useful to measure objects that are hot, difficult to reach or moving. Infrared thermometers measure the surface temperature of an object. The temperature behind transparent surfaces such as glass or plastic cannot be measured. The temperature measuring range is from -50 ºC to 900 ºC. A 9 V block battery (PP3 battery) is required for power supply.

This product is EMC-tested and meets the requirements of the applicable European and national guidelines. A conformity assessment (CE marking) has been successfully passed; the relevant statements and documents have been deposited with the manufacturer.

This product may only be used as described above, otherwise it may incur damage. There are additional dangers such as short-circuits, fire, electric shocks. Read the operating instructions thoroughly and keep them for future reference.

3. Features

• Integrated alarm function with upper and lower alarm value and visual as well as acoustic signalling

• Saves maximum, minimum, and average temperature as well as temperature difference during measurements

• Continuous measurement function

• Emissivity adjustable from 0.10 to 1.00

• Additional temperature measurement via type K contact sensor

• Display with switchable backlight

• Saves up to 20 measured values

4. Package contents

•Infrared thermometer

•Carrying bag

•Type K wire probe

•9 V (PP3) battery

•Operating instructions

+ 43 hidden pages
