Termometro a infrarossi IR 900-30S
I ISTRUZIONI |
Pagina 1 - 16 |
N. ord.: 100920
versionE 04/15
Indice |
I |
||
|
|
|
Pagina |
1. |
Introduzione........................................................................................................................................................... |
4 |
|
2. |
Uso conforme........................................................................................................................................................ |
5 |
|
3. |
Caratteristiche....................................................................................................................................................... |
5 |
|
4. |
Fornitura................................................................................................................................................................ |
5 |
|
5. |
Avvertenze di sicurezza........................................................................................................................................ |
6 |
|
6. |
Controlli vedere il risvolto di copertina................................................................................................................... |
8 |
|
7. |
Inserimento/Sostituzione della batteria................................................................................................................. |
9 |
|
8. |
Funzionamento...................................................................................................................................................... |
9 |
|
|
a) |
Modalità di funzionamento.............................................................................................................................. |
9 |
|
b) |

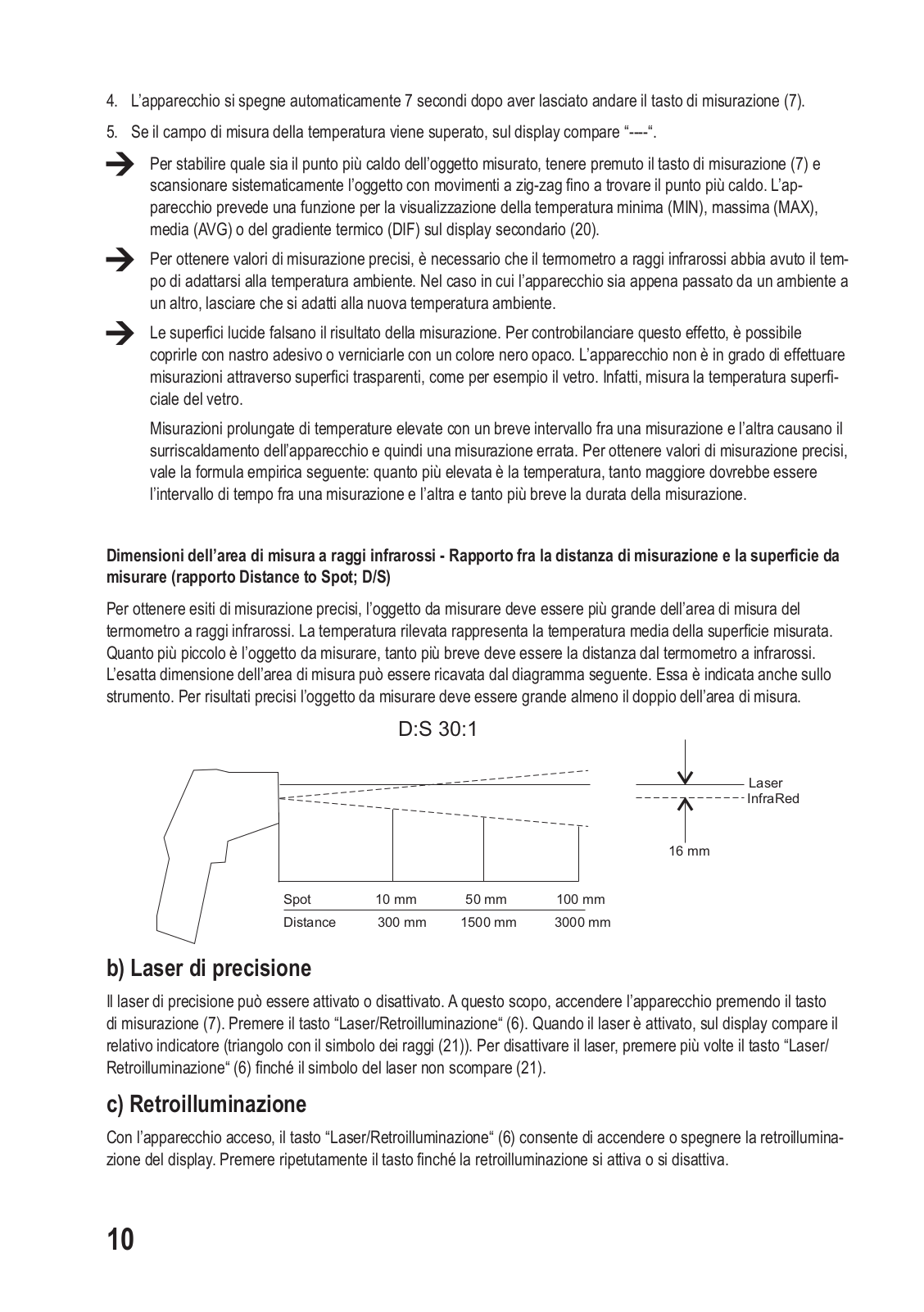

Laser di precisione........................................................................................................................................ |
10 |
|
c) |
Retroilluminazione......................................................................................................................................... |
10 |
|
d) |
Modifica dell’unità di misura °C/°F................................................................................................................. |
11 |
|
e) |
Misurazione continua (LOCK)........................................................................................................................ |
11 |
|
f) |
Menu impostazioni e funzioni......................................................................................................................... |
11 |
|
g) |
Misurazione Max/Min-/DIF-/AVG.................................................................................................................... |
11 |
|
h) |
Funzione allarme (HAL/LAL)......................................................................................................................... |
12 |
|
i) |
Misurazione della temperatura con sonda a contatto (TK)........................................................................... |
12 |
|
j) |
Memoria dei valori misurati (LOG)................................................................................................................ |
12 |
|
k) |
Impostazione dell’emissività (EMS).............................................................................................................. |
13 |
9. |
Pulizia e manutenzione....................................................................................................................................... |
14 |
|
|
a) |
Pulizia della lente.......................................................................................................................................... |
14 |
|
b) |
Pulizia dell’involucro...................................................................................................................................... |
14 |
10. |
Smaltimento........................................................................................................................................................ |
14 |
|
|
a) |
Prodotto......................................................................................................................................................... |
14 |
|
b) |
Pile e accumulatori........................................................................................................................................ |
14 |
11. |

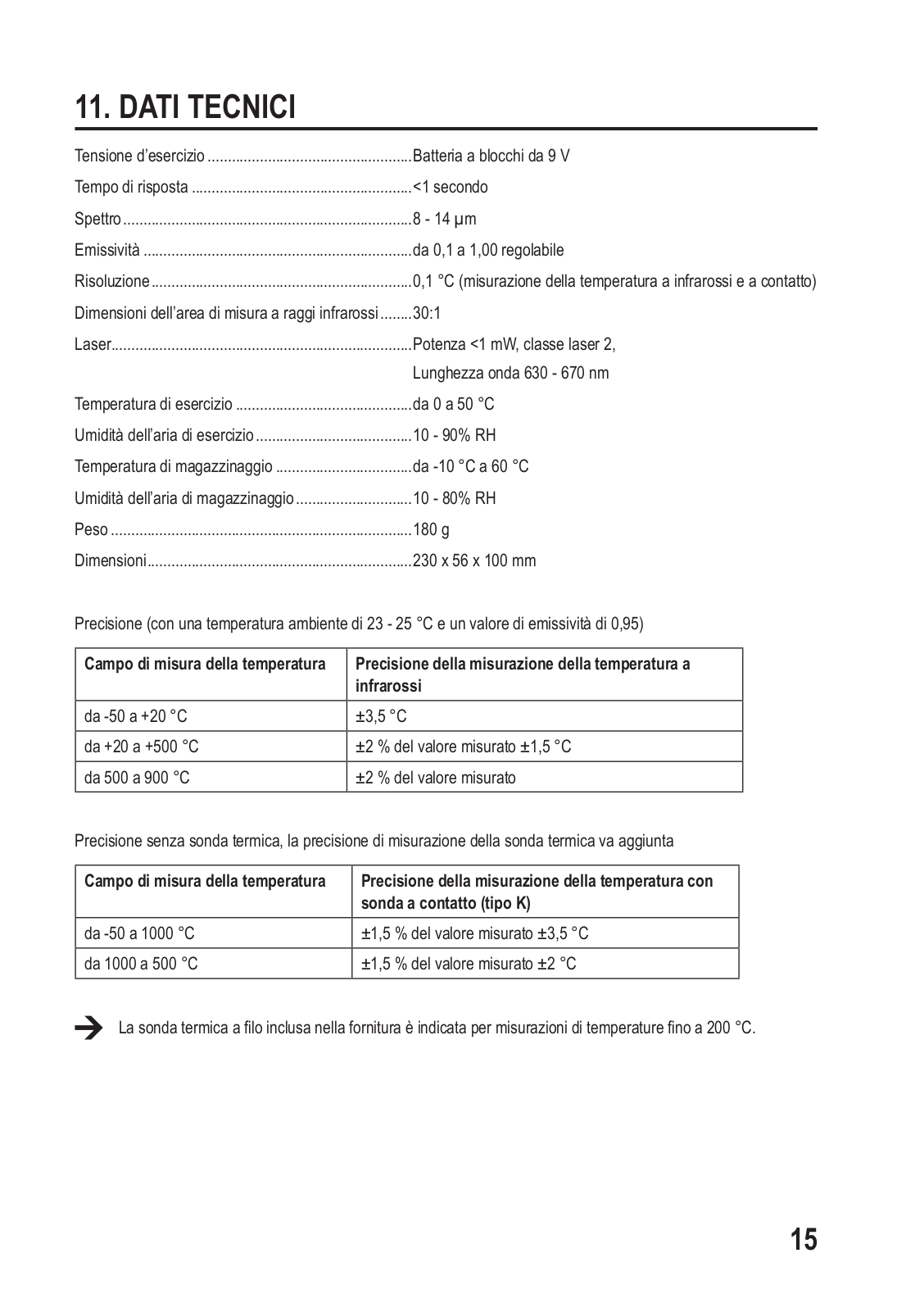

Dati tecnici........................................................................................................................................................... |
15 |
|
12. |
Emissività di varie superfici................................................................................................................................. |
16 |
2
13
12
1 |
|
2 |
8 |
|
|
3 |
|
7
9
6
10
5
11
4
14 |
15 |
16 |
17 |
|
|
|
21 |
18 |
|
|
22 |
|
|
|
|
|
|
|
23 |
|
|
|
24 |
|
19 |
|
20 |
3
1. Introduzione
Gentile Cliente,
La ringraziamo per aver acquistato un prodotto Voltcraft®. È un’ottima scelta!
Questo articolo appartiene a una famiglia di prodotti di marca di qualità superiore che si distingue nel campo delle tecniche di misurazione, caricamento e alimentazione per la competenza professionale e la costante innovazione su cui è basata.
Con Voltcraft® potranno eseguire compiti complessi sia gli appassionati di bricolage più esigenti che gli utilizzatori professionali. Voltcraft® offre una tecnologia affidabile per un rapporto prezzo/prestazioni straordinariamente vantaggioso.
Siamo certi che l’inizio di questa nuova esperienza con Voltcraft® è anche l’inizio di una collaborazione lunga e soddisfacente.
Le auguriamo di trarre grande soddisfazione dal suo nuovo prodotto Voltcraft®!
Per domande tecniche rivolgersi ai seguenti contatti:
Italia: |
Tel: 02 929811 |
|
Fax: 02 89356429 |
|
e-mail: assistenzatecnica@conrad.it |
|
Lun - Ven: 9:00 - 18:00 |
4
2. Uso conforme
Il termometro a infrarossi è uno strumento per la misurazione di prossimità della temperatura. Esso rileva la temperatura utilizzando l’energia infrarossa che viene emessa da un oggetto e sulla base della sua emissività. È particolarmente utile per la misurazione della temperatura di oggetti molto caldi, non facilmente accessibili o in
movimento. Il termometro misura la temperatura superficiale degli oggetti. Non è in grado di effettuare misurazioni attraverso superfici trasparenti come vetro e plastica. Il campo di misura della temperatura è compreso fra -50 ºC e 900 ºC. L’alimentazione di tensione viene ottenuta da una batteria a blocchi da 9 V.
Questo prodotto è conforme ai requisiti nazionali ed Europei relativi alla compatibilità elettromagnetica (CEM). La conformità CE è stata verificata e le dichiarazioni e i documenti rilevanti sono stati depositati dal produttore.
Un utilizzo diverso da quello qui descritto non è consentito e può danneggiare il prodotto e inoltre comporta rischi quali cortocircuito, incendio, scariche elettriche e così via. Leggere attentamente queste istruzioni e conservarle per consultazione futura.
3. Caratteristiche
• Funzione di allarme integrata per valore di soglia superiore e inferiore con segnalazione ottica e acustica
• Memorizzazione della temperatura massima, minima o media e del gradiente termico durante la misurazione
• Funzione di misurazione continua
• Emissività regolabile da 0,10 a 1,00
• Misurazione aggiuntiva della temperatura tramite sonda a contatto tipo K
• Retroilluminazione attivabile per il display
• Memoria di archiviazione di un massimo di 20 valori
4. Fornitura
•Termometro a raggi infrarossi
•Borsa da trasporto
•Sonda a filo tipo K
•Batteria a blocchi da 9 V
•Istruzioni per l’uso
5

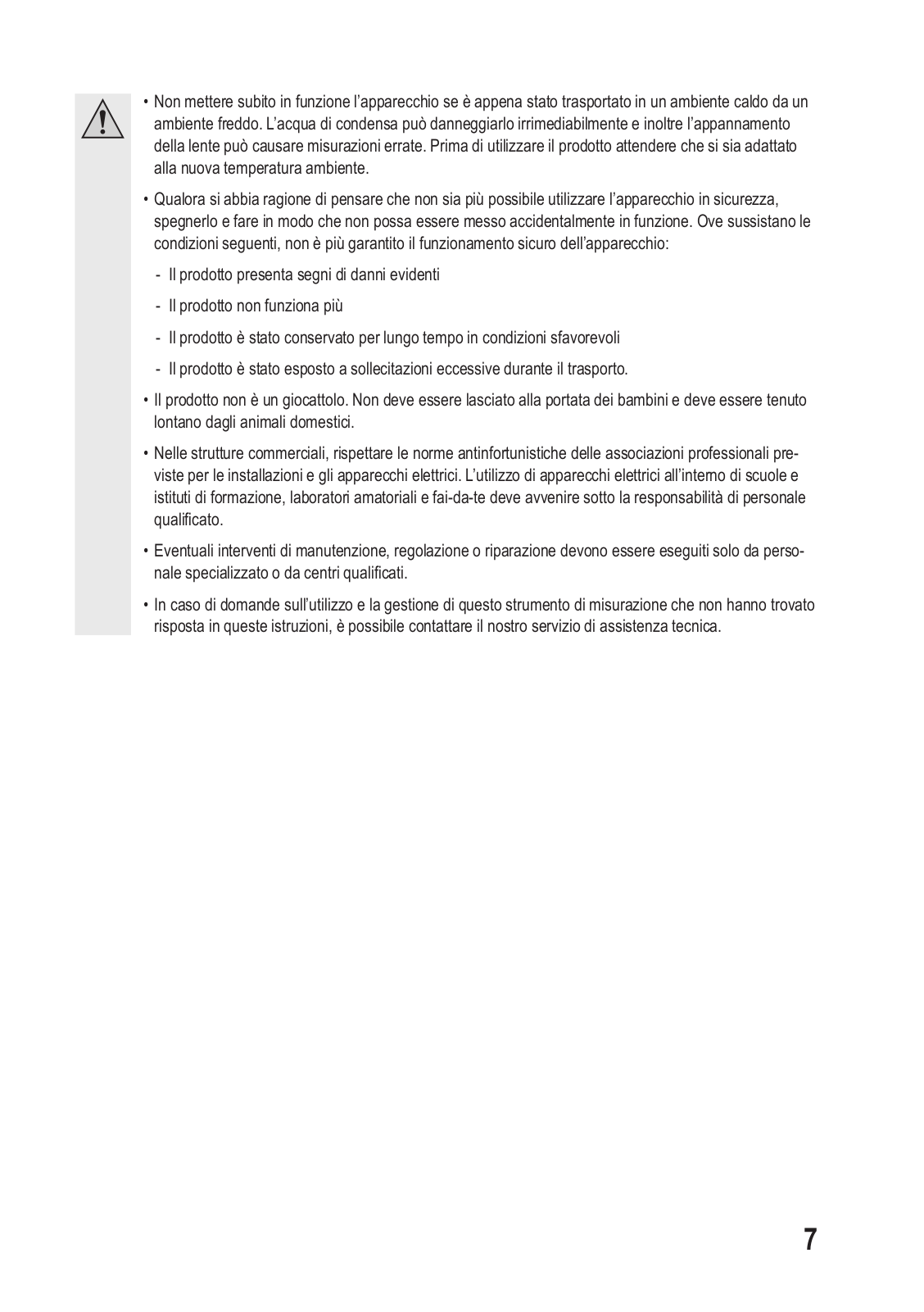

5. Avvertenze di sicurezza
La garanzia decade in caso di danni causati dalla mancata osservanza delle istruzioni qui riportate. Non ci assumiamo alcuna responsabilità per danni indiretti e in caso di danni a cose o persone conseguenti all’utilizzo improprio o alla mancata osservanza delle indicazioni di sicurezza. In queste istruzioni le indicazioni importanti a cui attenersi assolutamente sono contraddistinte dal punto esclamativo.
•La conversione non autorizzate o modifiche del prodotto è vietata per motivi di sicurezza e omologazione (CE).
•L’apparecchio non deve essere esposto a sollecitazioni meccaniche o vibrazioni di forte entità.
•L’apparecchio non deve essere esposto a campi elettromagnetici, a temperature estreme, alla luce diretta del sole o all’umidità.
•L’apparecchio non deve essere esposto a umidità elevata né entrare in contatto con liquidi. In caso di utilizzo all’aperto, deve essere usato soltanto in condizioni atmosferiche appropriate o solo con protezioni adeguate.
•L’esposizione a vapore acqueo, polvere, fumo e/o vapori può compromettere la funzionalità ottica del termometro causando un risultato di misurazione errato.
•Nell’utilizzare il dispositivo al laser, occorre assolutamente fare attenzione a dirigere il raggio in modo che nel campo di proiezione dell’apparecchio non si trovi nessuno e che i raggi involontariamente riflessi (per esempio da uno specchio) non possano rientrare nell’area di stazionamento delle persone.
•La radiazione laser può essere pericolosa se il raggio colpisce direttamente o per riflesso l’occhio non protetto. Prima di mettere in funzione l’apparecchio laser, informarsi circa le norme di legge e precauzioni per l’uso di un dispositivo di questo genere.
•Non puntare mai il raggio laser verso i propri occhi e non dirigerlo mai verso persone o animali.
•Non dirigere mai il raggio laser verso uno specchio o altre superfici riflettenti. Il raggio deviato non controllato potrebbe colpire persone o animali.
•Utilizzare il laser solo in un’area sorvegliata.
•Limitare ove possibile la traiettoria dei raggi mediante schermature o tramezzi mobili.
•Utilizzate il raggio laser possibilmente in modo che non sia all’altezza degli occhi.
•Attenzione! Qualora vengano utilizzati dispositivi di comando diversi da quelli indicati in questo manuale o vengano eseguite altre procedure, sussiste il rischio di un’esposizione pericolosa alla radiazione laser.
ATTENZIONE RADIAZIONI LASER
NON FISSARE IL RAGGIO
CLASSE LASER 2
Potenza in uscita: <1 mW
Lunghezza d'onda: 630-670 nm
EN 60 825-1:2007
•Il prodotto utilizza un raggio laser di classe 2 conforme alla norma EN 60 825-1. La fornitura comprende etichette di avvertenza sulla presenza di un raggio laser in varie lingue. Qualora l’etichetta sul laser non riporti indicazioni nella propria lingua, applicare l’etichetta appropriata sul prodotto.
6
