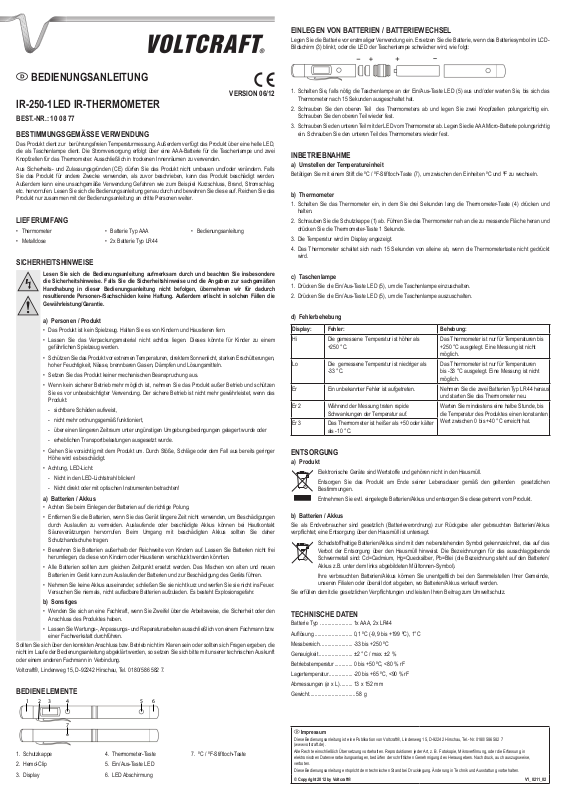

BEDIENUNGSANLEITUNG

VERSION 06/12

IR-250-1LED IR-THERMOMETER

BEST.-NR.: 10 08 77

BestimmungsgemäSSe Verwendung

Das Produkt dient zur berührungsfreien Temperaturmessung. Außerdem verfügt das Produkt über eine helle LED, die als Taschenlampe dient. Die Stromversorgung erfolgt über eine AAA-Batterie für die Taschenlampe und zwei Knopfzellen für das Thermometer. Ausschließlich in trockenen Innenräumen zu verwenden.

Aus Sicherheitsund Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Lieferumfang

•	Thermometer	•	Batterie Typ AAA	• Bedienungsanleitung
•	Metalldose	•	2x Batterie Typ LR44

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

•Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

•Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

•Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

•Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

-- sichtbare Schäden aufweist,

-- nicht mehr ordnungsgemäß funktioniert,

-- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder -- erheblichen Transportbelastungen ausgesetzt wurde.

•Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

•Achtung, LED-Licht:

-- Nicht in den LED-Lichtstrahl blicken!

-- Nicht direkt oder mit optischen Instrumenten betrachten!

a) Batterien / Akkus

•Achten Sie beim Einlegen der Batterien auf die richtige Polung.

•Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Akkus sollten Sie daher Schutzhandschuhe tragen.

•Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

•Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.

•Nehmen Sie keine Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer.

Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr.

b) Sonstiges

•Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

•Lassen Sie Wartungs-, Anpassungsund Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. [phone].

Bedienelemente

1	2	3	4	5	6
			7

1.	Schutzkappe	4.	Thermometer-Taste	7. ºC / ºF-Stiftloch-Taste
2.	Hemd-Clip	5.	Ein/Aus-Taste LED
3.	Display	6.	LED Abschirmung

Einlegen von Batterien / Batteriewechsel

Legen Sie die Batterie vor erstmaliger Verwendung ein. Ersetzen Sie die Batterie, wenn das Batteriesymbol im LCDBildschirm (3) blinkt, oder die LED der Taschenlampe schwächer wird, wie folgt:

1.Schalten Sie, falls nötig die Taschenlampe an der Ein/Aus-Taste LED (5) aus und/oder warten Sie, bis sich das Thermometer nach 15 Sekunden ausgeschaltet hat.

2.Schrauben Sie den oberen Teil des Thermometers ab und legen Sie zwei Knopfzellen polungsrichtig ein. Schrauben Sie den oberen Teil wieder fest.

3.Schrauben Sie den unteren Teil mit der LED vom Thermometer ab. Legen Sie die AAA Micro-Batterie polungsrichtig ein. Schrauben Sie den unteren Teil des Thermometers wieder fest.

Inbetriebnahme

a) Umstellen der Temperatureinheit

Betätigen Sie mit einem Stift die ºC / ºF-Stiftloch-Taste (7), um zwischen den Einheiten ºC und ºF zu wechseln.

b) Thermometer

1.Schalten Sie das Thermometer ein, in dem Sie drei Sekunden lang die Thermometer-Taste (4) drücken und halten.

2.Schrauben Sie die Schutzkappe (1) ab. Führen Sie das Thermometer nah an die zu messende Fläche heran und drücken Sie die Thermometer-Taste 1 Sekunde.

3.Die Temperatur wird im Display angezeigt.

4.Das Thermometer schaltet sich nach 15 Sekunden von alleine ab, wenn die Thermometertaste nicht gedrückt wird.

c) Taschenlampe

1.Drücken Sie die Ein/Aus-Taste LED (5), um die Taschenlampe einzuschalten.

2.Drücken Sie die Ein/Aus-Taste LED (5), um die Taschenlampe auszuschalten.

d) Fehlerbehebung

Display:	Fehler:	Behebung:
Hi	Die gemessene Temperatur ist höher als	Das Thermometer ist nur für Temperaturen bis
	+250 °C.	+250 °C ausgelegt. Eine Messung ist nicht
		möglich.
Lo	Die gemessene Temperatur ist niedriger als	Das Thermometer ist nur für Temperaturen
	-33 °C.	bis -33 °C ausgelegt. Eine Messung ist nicht
		möglich.
Er	Ein unbekannter Fehler ist aufgetreten.	Nehmen Sie die zwei Batterien Typ LR44 heraus
		und starten Sie das Thermometer neu.
Er 2	Während der Messung traten rapide	Warten Sie mindestens eine halbe Stunde, bis
	Schwankungen der Temperatur auf.	die Temperatur des Produktes einen konstanten
		Wert zwischen 0 bis +40 °C erreicht hat.
Er 3	Das Thermometer ist heißer als +50 oder kälter
	als -10 °C.

Entsorgung a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

b) Batterien / Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das

Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende

Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/ Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

technische daten

Batterie Typ ........................	1x AAA, 2x LR44
Auflösung............................	0,1 ºC (-9,9 bis +199 ºC), 1°C
Messbereich........................	-33 bis +250 ºC
Genauigkeit.........................	±2 °C / max. ±2 %
Betriebstemperatur..............	0 bis +50 ºC, <80 % rF
Lagertemperatur..................	-20 bis +65 ºC, <90 % rF
Abmessungen (ø x L)..........	13 x 152 mm
Gewicht.................................	58 g

Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

© Copyright 2012 by Voltcraft®

V1_0211_02

OPERATING INSTRUCTIONS

VERSION 06/12

IR-250-1LED IR-THERMOMETER

ITEM NO.: 10 08 77

INtended use

This product is designed to take contactless temperature measurements. The product also features a bright LED that can be used as a torch. Power is supplied via a AAA battery for the torch and two button cell batteries for the thermometer. Use only in a dry indoor environment.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper use can cause hazards such as short circuiting, fire, electric shock etc. Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

delivery content

•	Thermometer	•	2x AAA battery	• Operating instructions
•	Metal enclosure	•	2x LR44 batteries

safety instructions

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) Persons / Product

•The device is not a toy. Keep it out of the reach of children and pets.

•Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

•Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, flammable gases, vapours and solvents.

•Do not place the product under any mechanical stress.

•If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

-- is visibly damaged,

-- is no longer working properly,

-- has been stored for extended periods in poor ambient conditions or -- has been subjected to any serious transport-related stresses.

•Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

•Attention, LED light:

-- Do not look directly into the LED light!

-- Do not look into the beam directly or with optical instruments!

b) Batteries / Rechargeable batteries

•Correct polarity must be observed while inserting the batteries.

•Batteries should be removed from the device if it is not used for a long period of time to avoid damage through leaking. Leaking or damaged batteries might cause acid burns when in contact with skin, therefore use suitable protective gloves to handle corrupted batteries.

•Batteries must be kept out of reach of children. Do not leave the battery lying around, as there is risk, that children or pets swallow it.

•All the batteries should be replaced at the same time. Mixing old and new batteries in the device can lead to battery leakage and device damage.

•Batteries must not be dismantled, short-circuited or thrown into fire. Never recharge non-rechargeable batteries. There is a risk of explosion.

c) Miscellaneous

•Consult an expert when in doubt about operation, safety or connection of the device.

•Maintenance, modifications and repairs are to be performed exclusively by an expert or at a qualified shop.

If you are not sure about the correct connection or use, or if questions arise which are not covered by these operating instructions, please do not hesitate to contact our technical support or another qualified specialist.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. [phone].

operating elements

1	2	3	4	5	6
			7

1.	Protective cap	4.	Thermometer button	7. ºC / ºF pinhole button
2.	Shirt clip	5.	On/off button LED
3.	Display	6.	LED screen

INSERTING BATTERIES / REPLACING BATTERIES

Before initial use, insert the battery. When the battery icon on the LCD screen (3) starts flashing or when the torch

LED becomes weaker, replace the battery as follows:

1.If required, turn the torch off using the on/off button LED (5) and/or wait until the thermometer has switched itself off after 15 seconds.

2.Unscrew the upper part of the thermometer and insert two button cell batteries observing the correct polarity. Screw the upper part on again.

3.Unscrew the lower part with the LED from the thermometer. Insert the AAA battery, observing the correct polarity. Screw the lower part of the thermometer on again.

operation

a) Changing the temperature unit

Using a pencil, press the ºC / ºF pinhole button (7) to toggle between the ºC and ºF units.

b) Thermometer

1.Turn the thermometer on by pressing and holding the thermometer button (4) for three seconds.

2.Unscrew the protective cap (1). Position the thermometer close to the surface to be measured and press the thermometer button for 1 second.

3.The temperature will be displayed.

4.After 15 seconds, the thermometer turns off automatically if the thermometer button has not been pressed.

c) Torch

1.Press the on/off button LED (5) to turn the torch on.

2.Press the on/off button LED (5) to turn the torch off.

d) Troubleshooting

Display:	Error:	Solution:
Hi	The measured temperature is greater than	The thermometer is only designed for
	+250 °C.	temperatures up to +250 °C. Measurement is
		not possible.
Lo	The measured temperature is lower than -33 °C.	The thermometer is only designed for
		temperatures as low as -33 °C. Measurement
		is not possible.
Er	An unknown error has occurred.	Remove the two LR44 batteries and restart the
		thermometer.
Er 2	During measurement, there were rapid	Wait for a minimum of 30 minutes until the
	fluctuations in temperature.	temperature has reached a constant level
Er 3	The thermometer is warmer than +50 or colder	between 0 to +40 °C.
	than -10 °C.

disposal a) Product

Electronic devices are recyclable waste and must not be disposed of in the household waste.

At the end of its service life, dispose of the product according to the relevant statutory regulations. Remove any inserted (rechargeable) batteries and dispose of them separately from the product.

b) (Rechargeable) batteries

You as the end user are required by law (Battery Ordinance) to return all used batteries/rechargeable batteries.

Disposing of them in the household waste is prohibited.

Contaminated (rechargeable) batteries are labelled with this symbol to indicate that disposal in the

domestic waste is forbidden. The designations for the heavy metals involved are: Cd = Cadmium, Hg =

Mercury, Pb = Lead (name on (rechargeable) batteries, e.g. below the trash icon on the left).

Used (rechargeable) batteries can be returned to collection points in your municipality, our stores or wherever (rechargeable) batteries are sold.

You thus fulfil your statutory obligations and contribute to the protection of the environment.

technical data

Battery type............................. 1x AAA, 2x LR44 Resolution............................... 0.1 ºC (-9,9 to +199 ºC), 1 ºC

Measurement range................	-33 to +250 ºC
Accuracy.................................	±2 °C / max. ±2 %
Operating temperature ...........	0 to +50 ºC, <80 % RH
Storage temperature...............	-20 to +65 ºC, <90 % RH
Dimensions (ø x L)..................	13 x 152 mm
Weight.....................................	58 g

Legal notice

These operating instructions are a publication by Voltcraft®, Lindenweg 15, D-92242 Hirschau/Germany, Phone [phone] (www.voltcraft.de).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.

© Copyright 2012 by Voltcraft®
