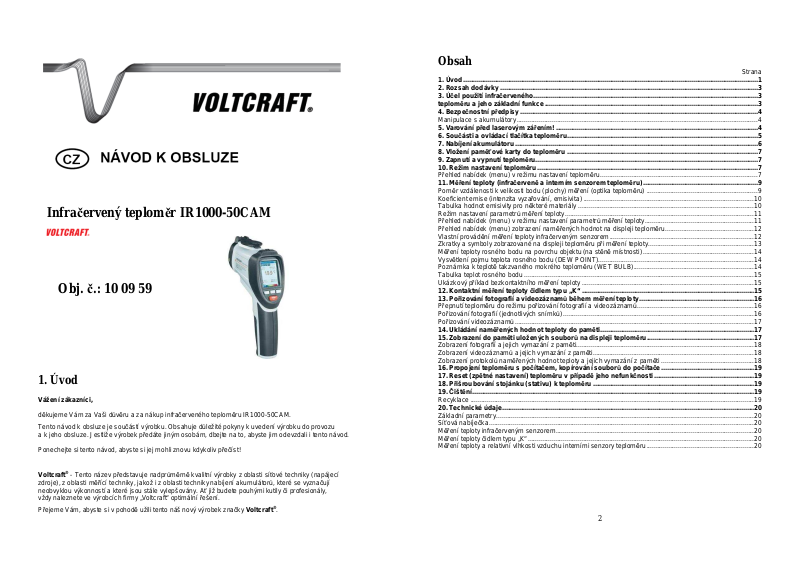

Infračervený teploměr IR1000-50CAM
Obj. č.: 10 09 59
1. Úvod
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup infračerveného teploměru IR1000-50CAM.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí
zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují
neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály,
vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
Obsah
Strana
1. Úvod...............................................................................................................................................................1
2. Rozsah dodávky ...........................................................................................................................................3
3. Účel použití infračerveného.........................................................................................................................3
teploměru a jeho základní funkce...................................................................................................................3
4. Bezpečnostní předpisy ................................................................................................................................4
Manipulace s akumulátory..................................................................................................................................4
5. Varování před laserovým zářením!.............................................................................................................4
6. Součásti a ovládací tlačítka teploměru.......................................................................................................5
7. Nabíjení akumulátoru ...................................................................................................................................6
8. Vložení paměťové karty do teploměru .......................................................................................................7
9. Zapnutí a vypnutí teploměru........................................................................................................................7
10. Režim nastavení teploměru.......................................................................................................................7
Přehled nabídek (menu) v režimu nastavení teploměru.....................................................................................7
11. Měření teploty (infračerveně a interním senzorem teploměru)..............................................................9
Poměr vzdálenosti k velikosti bodu (plochy) měření (optika teploměru) ............................................................9
Koeficient emise (intenzita vyzařování, emisivita) ............................................................................................10
Tabulka hodnot emisivity pro některé materiály ...............................................................................................10
Režim nastavení parametrů měření teploty......................................................................................................11
Přehled nabídek (menu) v režimu nastavení parametrů měření teploty...........................................................11
Přehled nabídek (menu) zobrazení naměřených hodnot na displeji teploměru................................................12
Vlastní provádění měření teploty infračerveným senzorem..............................................................................12
Zkratky a symboly zobrazované na displeji teploměru při měření teploty.........................................................13
Měření teploty rosného bodu na povrchu objektu (na stěně místnosti)............................................................14
Vysvětlení pojmu teplota rosného bodu (DEW POINT)....................................................................................14
Poznámka k teplotě takzvaného mokrého teploměru (WET BULB).................................................................14
Tabulka teplot rosného bodu............................................................................................................................15

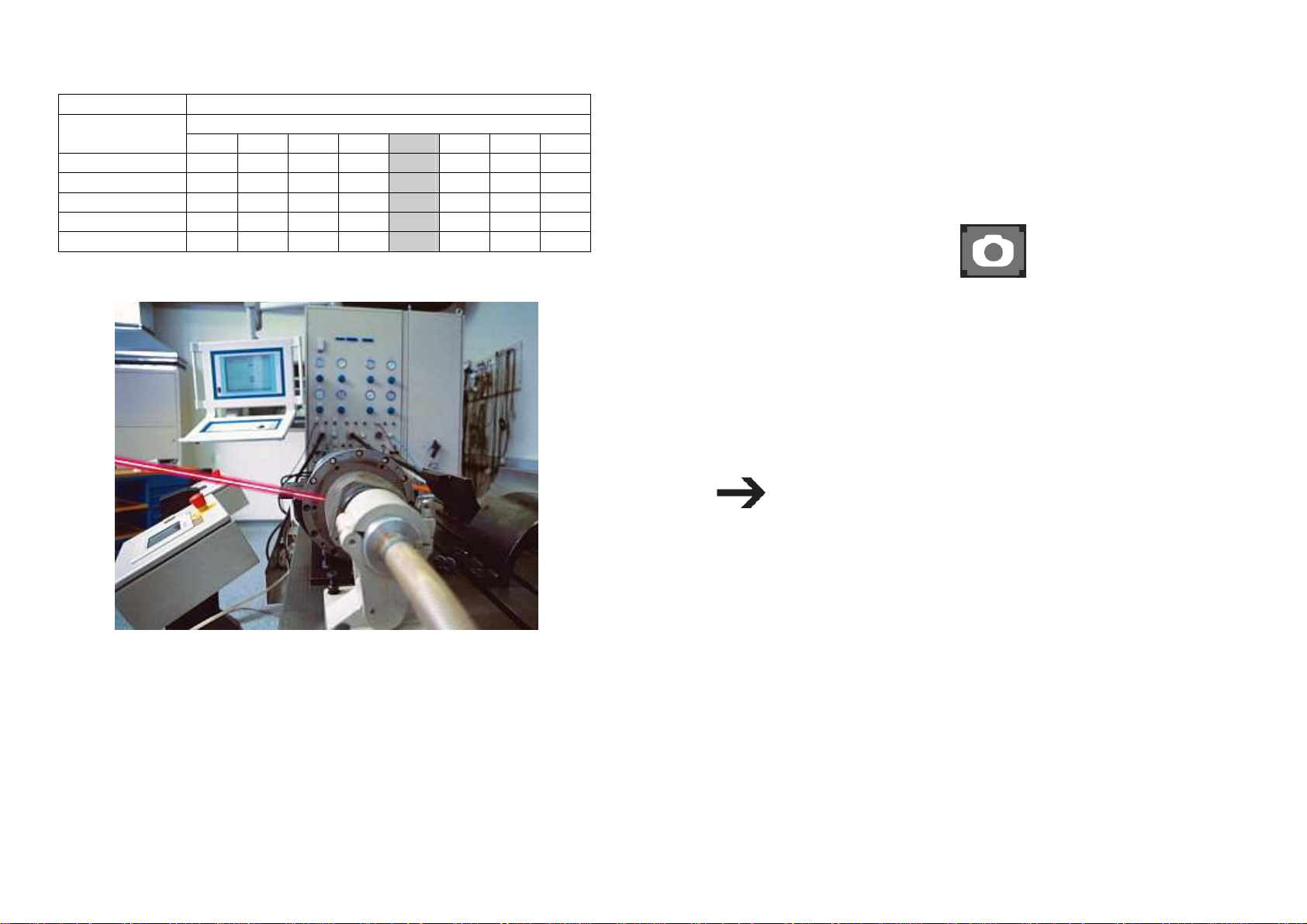

Ukázkový příklad bezkontaktního měření teploty.............................................................................................15
12. Kontaktní měření teploty čidlem typu „K“ .............................................................................................15
13. Pořizování fotografií a videozáznamů během měření teploty..............................................................16
Přepnutí teploměru do režimu pořizování fotografií a videozáznamů...............................................................16
Pořizování fotografií (jednotlivých snímků).......................................................................................................16
Pořizování videozáznamů .................................................................................................................................17
14. Ukládání naměřených hodnot teploty do paměti...................................................................................17
15. Zobrazení do paměti uložených souborů na displeji teploměru..........................................................17
Zobrazení fotografií a jejich vymazání z paměti................................................................................................18
Zobrazení videozáznamů a jejich vymazání z paměti.......................................................................................18
Zobrazení protokolů naměřených hodnot teploty a jejich vymazání z paměti ..................................................18
16. Propojení teploměru s počítačem, kopírování souborů do počítače..................................................19
17. Reset (zpětné nastavení) teploměru v případě jeho nefunkčnosti......................................................19

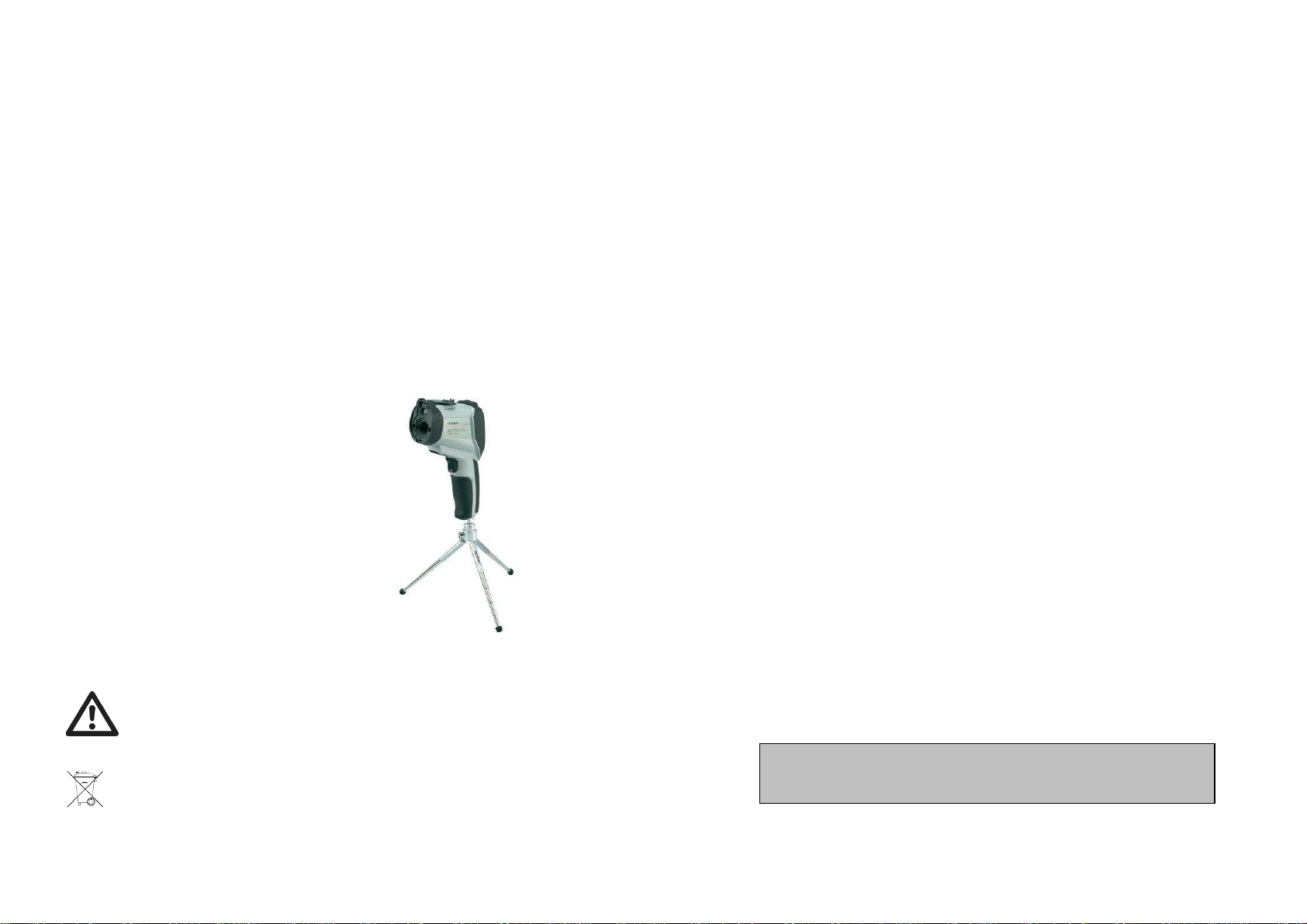

18. Přišroubování stojánku (stativu) k teploměru .......................................................................................19
19. Čištění........................................................................................................................................................19
Recyklace .........................................................................................................................................................19
20. Technické údaje........................................................................................................................................20
Základní parametry...........................................................................................................................................20
Síťová nabíječka...............................................................................................................................................20
Měření teploty infračerveným senzorem...........................................................................................................20
Měření teploty čidlem typu „K“..........................................................................................................................20
Měření teploty a relativní vlhkosti vzduchu interními senzory teploměru..........................................................20
2
2. Rozsah dodávky
Infračervený teploměr
Brašna na uložení přístroje a jeho příslušenství
Akumulátor Li-Ion 3,7 V (model 18500)
Síťový napájecí zdroj (nabíječka akumulátoru)
Čidlo měření teploty typu „K“ („ – 20 °C“ až „+ 250 °C“)
Kabel USB (k počítači a k síťové nabíječce akumulátoru)
Stojánek (stativ)
3. Účel použití infračerveného
teploměru a jeho základní funkce
Měření teploty bez kontaktu s měřeným objektem? S tímto naším infračerveným teploměrem ve tvaru pistole
„IR1000-50CAM“ to neznamená žádný problém. Bezkontaktním způsobem změříte teplotu od „- 50 °C“ až
do „+ 1000 °C“ na t ěžko přístupných místech či na rotujících součástech nebo všude tam, kde by mohlo dojít
při dotyku s měřeným objektem k jeho poškození. K přesnému zaměření místa měření teploty bezkontaktním
způsobem je tento teploměr vybaven zaměřovacím laserem (laserovým ukazovátkem).
Infračervený teploměr zachycuje emitované, odražené nebo propuštěné tepelné záření měřeného objektu
a tyto informace transformuje na hodnotu naměřené teploty. Tímto způsobem nelze změřit teplotu skrz
průhledné materiály (například za sklem nebo za průhlednými umělými hmotami). Místo toho změří tento
teploměr teplotu povrchu tohoto materiálu (například skla).
Infračervený teploměr měří teplotu povrchu předmětu (plocha předmětu vyzařuje určité tepelné záření).
Jedná se o takzvaný pasivní způsob měření. Tento teploměr nevyzařuje žádné záření (kromě laserového
paprsku) a využívá k změření teploty přirozenou energii elektromagnetického záření (tepelného záření), které
vyzařuje každé těleso při teplotách vyšších než absolutní nulová teplota (- 273 °C). Z této energie záření,
kterou změří infračervený senzor, lze při známém koeficientu záření (emisivitě) měřeného objektu (materiálu)
vypočítat přesně teplotu jeho povrchu. U tohoto teploměru lze nastavit tuto emisivitu v rozmezí 0,10 až 1,00.

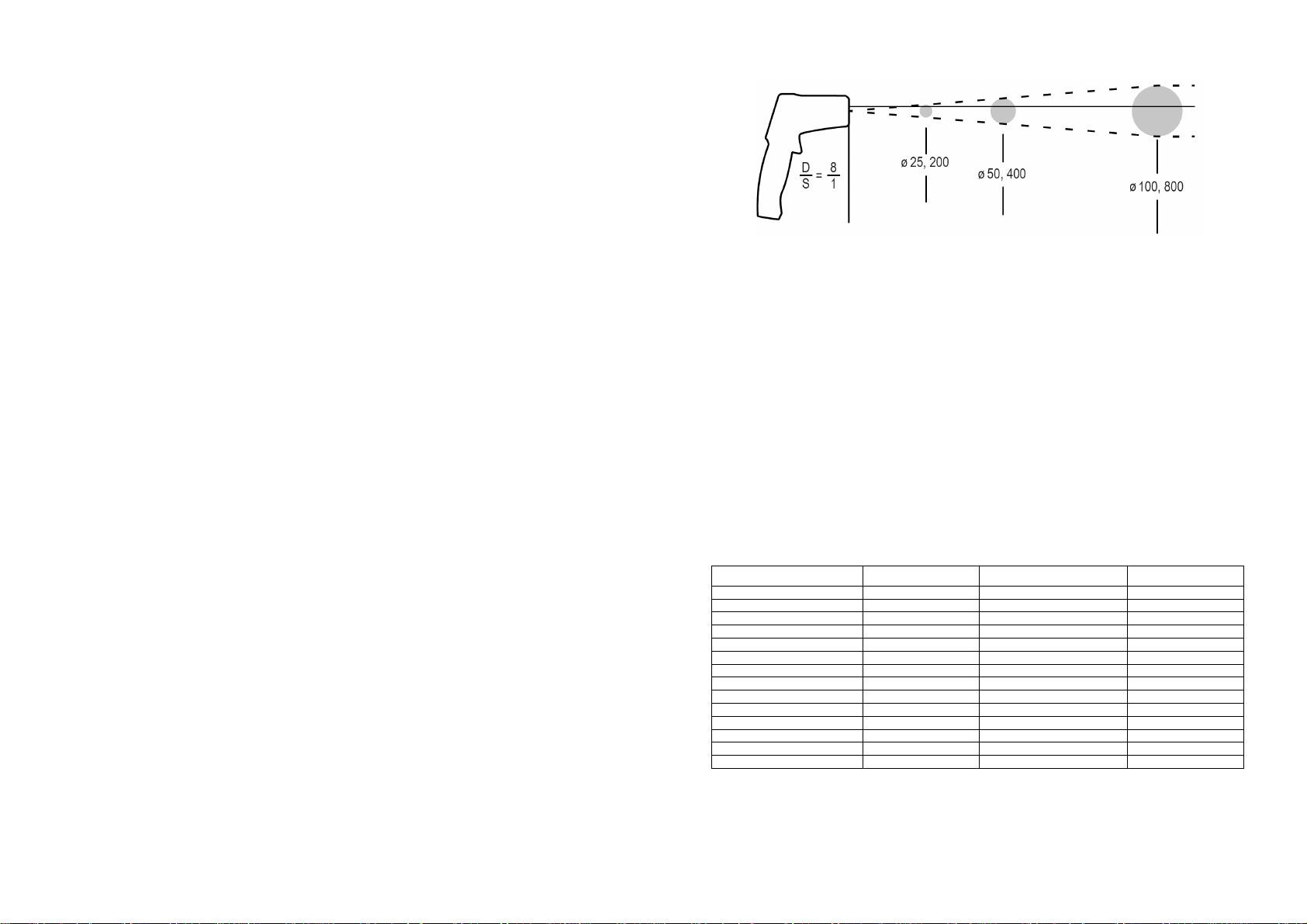

Optika 8:1 (poměr D:S) umožňuje například změřit teplotu povrchu předmětu (materiálu) ve vzdálenosti
80 cm na ploše o průměru 10 cm.
Kromě toho můžete měřit tímto teploměrem teplotu i normálním kontaktním způsobem, připojíte-li
k teploměru čidlo měření teploty typu „K“. K teploměru přiložené čidlo pro kontaktní měření teploty dokáže
změřit teplotu v rozsahu od „ – 20 °C“ až do „+ 250 °C “. S jiným vhodným čidlem můžete měřit teplotu tímto
teploměrem teplotu v rozsahu od „ – 50 °C“ až do „+ 1370 ° C“
Tento teploměr měří dále svými interními senzory okolní teplotu vzduchu jakož i relativní vlhkost vzduchu.
Z těchto naměřených hodnot vypočítá tento teploměr teplotu rosného bodu a takzvaného mokrého teploměru
neboli teplotu odpařování.
Tento teploměr je dále vybaven optickou a akustickou signalizací (alarmy) při naměření nízkých nebo
vysokých hodnot teploty. Do své vnitřní paměti ukládá tento teploměr maximální, minimální, rozdílové
a průměrné hodnoty naměřené teploty.
Do teploměru zabudovaná kamera umožňuje během provádění měření teploty pořizovat fotografie
a videozáznamy.
Všechny naměřené hodnoty jakož i pořízené fotografie a videozáznamy jsou ukládány do vnitřní paměti
teploměru (49 MB) nebo na paměťovou kartu „Micro SD“ (s maximální kapacitou 8 GB) a jsou zobrazovány
na přehledném LCD displeji.
4. Bezpečnostní předpisy
• Z bezpečnostních důvodů a z důvodů registrace (CE) je zakázáno přístroj upravovat nebo pozměňovat
• Měřící přístroje a jejich příslušenství (síťové napájecí adaptéry atd.) nejsou žádné dětské hračky
• Nepoužívejte teploměr v blízkosti elektrických svařovacích agregátů, v blízkosti indukčních pecí
• Nezapínejte tento teploměr nikdy okamžité poté, co jste jej přenesli z chladného prostředí do prostředí
• Nevystavujte přístroj přímému působení slunečního záření, vysokým nebo příliš nízkým teplotám,
• Abyste zabránili znečištění čočky kamery a výstupu laserového paprsku, uložte teploměr po jeho použití
• V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají elektrických
• Ve školách, v učňovských zařízeních a v amatérských dílnách by mělo být kontrolováno zacházení
Manipulace s akumulátory
5. Varování před laserovým zářením!
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme
za následné škody, které by z toho vyplynuly.
Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením
s přístrojem nebo nedodržováním následujících bezpečnostních předpisů. V těchto případech
zaniká jakýkoliv nárok na záruku.
(provádět změny v jeho vnitřním zapojení).
a nepatří do rukou malých dětí.
a jiných zařízení, která vyzařují elektromagnetická pole.
teplého. Zkondenzovaná voda, která se přitom objeví, by mohla teploměr za určitých okolností zničit.
Nechte teploměr vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí.
vlhkosti nebo mokru. Nezatěžujte teploměr silnými vibracemi, nevystavujte jej otřesům či nárazům
a nepoužívejte jej v příliš prašném prostředí.
do přiložené brašny.
zařízení a provozních prostředků.
s přístrojem odpovědným odborným personálem.
Pokud si nebudete vědět rady, jak tento teploměr používat a v návodu k obsluze nenajdete
potřebné informace, spojte se prosím s naší technickou poradnou nebo požádejte o radu
kvalifikovaného odborníka.
Již nepoužitelné akumulátory jsou zvláštním odpadem a nepatří v žádném případě
do normálního domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo
k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné
nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí! Přispějte k jeho ochraně!
Nezaměřujte laserový paprsek přímo nebo napřímo na reflexní plochy (zrcadla)
či přímo do očí přítomných osob nebo zvířat.
Laserové záření může způsobit neodvratitelné poškození očí. Při měření, pokud budou
v blízkosti nějaké osoby, vypněte laser přístroje.
Laser 2. třídy podle normy „EN 60 825-1:2007“ s vyzařovacím výkonem nižším
než 1 mW a s vlnovou délkou 630 až 670 nm.
3
4
6. Součásti a ovládací tlačítka teploměru
Ochranný kryt optiky.
1
LCD displej
2
3 Tlačítko „Video“se šipkou směřující dolů. Volba menu v režimu nastavení teploměru směrem „dolů“.
Snížení hodnoty v režimu nastavení teploměru. Spuštění provádění videozáznamů.
4 Tlačítko „ESC / Power“. Volba předchozího menu v režimu nastavení teploměru a uložení
provedeného nastavení do paměti teploměru (krátké stisknutí tlačítka) nebo zapnutí či vypnutí
teploměru (dlouhé stisknutí tlačítka).
5 Tlačítko „Photo“se šipkou směřující nahoru. Volba menu v režimu nastavení teploměru směrem
„nahoru“. Zvýšení hodnoty v režimu nastavení teploměru. Pořizování jednotlivých snímků (fotografií).
6 Tlačítko „Enter“. Potvrzení provedeného zadání v režimu nastavení teploměru.
Tlačítko zapnutí laserového paprsku a měření teploty.
7
5
Objektiv kamery.
8
Výstup laserového paprsku.
9
10 Zdířky (konektory) k připojení čidla (senzoru) měření teploty typu „K“.
Konektor (zdířka) USB.
11
12 Slot k zasunutí paměťové karty „Micro-SD“.
Akumulátor.
13
Otvor se závitem k připojení stojánku (stativu).
14
7. Nabíjení akumulátoru
1.
Zapojte příslušný konektor přiloženého USB kabelu do zdířky USB [11] na teploměru.
2. Lithiový akumulátor (Li-ion 3,7 V / model 18500) vložený do teploměru můžete nabíjet z volného
USB portu svého počítače (viz kapitola „17. Propojení teploměru s počítačem, kopírování souborů
do počítače“) nebo z přiložené síťové nabíječky (z přiloženého síťového napájecího zdroje). Propojte
druhý konektor USB kabelu s volným USB portem na svém počítači nebo jej zapojte do příslušné zdířky
na síťové nabíječce (v tomto případě zapojte zástrčku této nabíječky do síťové zásuvky).
3. Po provedení tohoto propojení dojde k automatickému zapnutí teploměru a ke spuštění nabíjení
do něho vloženého akumulátoru.
6
