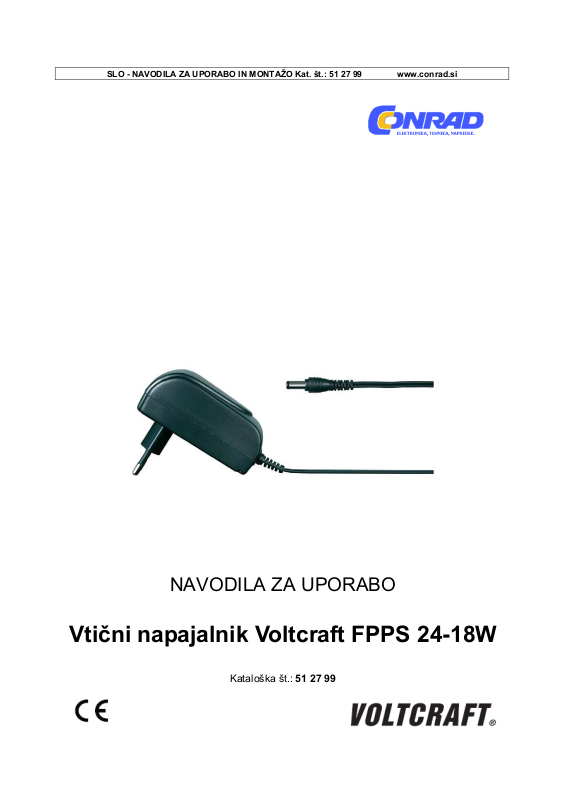

VOLTCRAFT FPPS 24-18W Operation Manual [sl]

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 51 27 99 www.conrad.si

NAVODILA ZA UPORABO

Vtični napajalnik Voltcraft FPPS 24-18W

Kataloška št.: 51 27 99

KAZALO

1. PREDVIDENA UPORABA .................................................................................................. 2

2. VSEBINA PAKETA ............................................................................................................. 2

3. VARNOSTNI NAPOTKI ...................................................................................................... 2

Osebe/izdelek ...................................................................................................................... 2

Ostalo ................................................................................................................................... 3

4. PRIPRAVA NA UPORABO ................................................................................................. 3

5. ODPRAVLJANJE TEŽAV ................................................................................................... 4

6. ODSTRANJEVANJE ........................................................................................................... 4

7. TEHNIČNI PODATKI .......................................................................................................... 4

GARANCIJSKI LIST ............................................................................................................... 5

1. PREDVIDENA UPORABA

Izdelek je namenjen napajanju naprav z nizko napetostjo, ki so opremljene s primernim DC­priključkom. Priključite ga lahko na običajno omrežno napetost 100-240 V/AC, 50/60 Hz. Na
izhodu je na voljo galvansko ločena enosmerna napetost (DC). Poraba toka porabnika ne
sme prekoračiti nazivnega toka napajalnika (glejte poglavje ''Tehnični podatki''). Izdelek ima
zaščito pred kratkim stikom in prenapolnjenjem.

Izdelek izpolnjuje zahteve vseh veljavnih evropskih in državnih direktiv, ki se nanašajo
na elektromagnetno združljivost (EMC). Izdelek je opremljen z oznako skladnosti CE,
ustrezna dokumentacija je v lasti proizvajalca.

Iz varnostnih razlogov in iz razlogov skladnosti (CE) predelava in/ali spreminjanje izdelka na
lastno pest nista dovoljena. Drugačna uporaba od zgoraj opisane ni dovoljena in lahko vodi
do poškodb izdelka. Poleg tega so s tem povezane tudi nevarnosti kot so npr. kratek stik,
požar, električni udar itd. Natančno preberite ta navodila za uporabo in jih shranite, če jih
boste morda kasneje želeli ponovno prebrati.

2. VSEBINA PAKETA

• Vtični napajalnik

• Navodila za uporabo

3. VARNOSTNI NAPOTKI

Pri škodi, nastali zaradi neupoštevanja teh navodil za uporabo, izgubite
pravico do uveljavljanja garancije! Prav tako ne prevzemamo odgovornosti za
posledično škodo!

................Ne jamčimo za materialno škodo ali telesne poškodbe oseb, ki nastane/jo

................zaradi neustrezne uporabe naprave ali zaradi neupoštevanja varnostnih

................napotkov. V takšnih primerih izgubite pravico do uveljavljanja garancije.

................Simbol s klicajem opozarja na pomembne napotke v teh navodilih za

................uporabo, ki jih je nujno treba upoštevati.

Osebe/izdelek

• Izdelek ni igrača, zato poskrbite, da se bo nahajal izven dosega otroških rok!

• Upoštevajte tudi varnostne napotke in navodila za uporabo drugih naprav, ki jih priključite

..na ta izdelek.

2

• Izdelka ne smete izpostavljati močnim mehanskim obremenitvam.

•.Izdelek ne sme biti izpostavljen ekstremnim temperaturam, neposredni sončni svetlobi,

..močnim vibracijam ali vlagi.

• Izdelka se nikoli ne dotikajte z mokrimi ali vlažnimi rokami. Obstaja nevarnost življenjsko

..nevarnega električnega udara.

•.V obrtnih obratih je treba upoštevati predpise za preprečevanje nesreč za električne

..naprave in obratna sredstva Sindikata obrtnih delavcev.

• Uporaba v neugodnih pogojih okolice ni dovoljena. Neugodni pogoji okolice so:

..- mokrota ali previsoka vlažnost zraka,
..- prah in vnetljivi plini, hlapi ali razredčila.

• Izdelek se med delovanjem segreje. Poskrbite za zadostno prezračevanje. Ohišja ne smete

..pokrivati!

• Če domnevate, da varna uporaba izdelka več ni možna, prenehajte z uporabo izdelka in ga

..zavarujte pred nenamerno uporabo. Da varna uporaba več ni možna, lahko predpostavljate
..v naslednjih primerih:
..- izdelek je vidno poškodovan,
..- izdelek ne deluje več,
..- po daljšem shranjevanju v neugodnih pogojih ali
..- po težkih obremenitvah pri prevozu.

•.Izdelka nikoli ne začnite uporabljati takoj, ko ste ga prinesli iz hladnega v topli prostor.

..Kondenzna voda, ki pri tem nastane, lahko v neugodnih pogojih uniči izdelek. Počakajte, da
..bo temperatura izdelka enaka sobni temperaturi. Šele nato ga lahko vključite.

• Napajalniki niso primerni za uporabo na ljudeh ali živalih.

Ostalo

• Popravila izdelka lahko izvaja samo strokovnjak oz. specializirana delavnica.

•.Če imate vprašanja o uporabi izdelka, vendar v teh navodilih za uporabo ne najdete

..odgovorov, se obrnite na našo servisno službo:

Telefon: [phone]
Faks: 01 78 11 250
Elektronska pošta: [e-mail]
Pon. - čet.: 9.00-17.00
Pet.: 9.00-15.00

4. PRIPRAVA NA UPORABO

...............zaplesti vanj. Obstaja nevarnost telesnih poškodb.

1. DC-vtič vtičnega napajalnika povežite z DC-priključkom na nizkonapetostnem porabniku.

2..Polarnosti ni možno spreminjati. Vtič ima točno določeno polarnost: notranji pol je

....pozitiven (+), zunanji pol je negativen (-).

3. Pazite, da je porabnik izključen, ko ga povežete z vtičnim napajalnikom.

4. Napajalnik priključite na običajno električno vtičnico. Signalna lučka označuje pravilno

....delovanje napajalnika.

Redno preverjajte tehnično varnost izdelka, npr. če je ohišje poškodovano
ipd.

Kabel vedno položite tako, da se ne more nihče spotakniti čezenj ali se

3

5. Za ločitev porabnika od napajalnika postopajte v obratnem vrstnem redu.

5. ODPRAVLJANJE TEŽAV

Z vtičnim napajalnikom ste kupili izdelek, ki je bil izdelan v skladu z najnovejšim stanjem
tehnike, njegovo delovanje pa je varno. Kljub temu pa lahko pride do težav ali napak v
delovanju. Spodaj so opisane morebitne težave in kako jih lahko sami odpravite.

Nujno upoštevajte varnostne napotke!

Težava Vzrok Rešitev

Signalna lučka ne
sveti.

6. ODSTRANJEVANJE

Odslužene elektronske naprave vsebujejo reciklažne materiale in ne sodijo med
gospodinjske odpadke.

Odslužen izdelek odstranite v skladu z veljavnimi zakonskimi predpisi.

7. TEHNIČNI PODATKI

Obratovalna napetost: ....................................................................... 100–240 V/AC, 50/60 Hz

Tolerance za izhodno napetost: ................................................... ±10 % pri polni obremenitvi;

............................................................................................ maks. +5 % pri ničelni obremenitvi

Dolžina kabla: .................................................................................................................. 1,8 m

Ø vtiča: ............................................................................... 5,5 mm (zunanji)/2,1 mm (notranji)

Izhodna napetost: ........................................................................................................ 24 V/DC

Izhodni tok: ................................................................................................................... 750 mA

Delovna temperatura: .................................................... 0 °C do +40 °C, 20 % do 85 % rel. vl.

Temperatura pri shranjevanju: .................................... -20 °C do +60 °C, 10 % do 90 % rel. vl.

Mere (Š x V x G): ............................................................................................ 51 x 73 x 82 mm

Teža: ................................................................................................................................ 140 g

Omrežna napetost ni na
voljo.

Napajalnik je
preobremenjen.

Preverite avtomatsko varovalko vtičnice.
Preverite, če je napajalnik pravilno
priključen na vtičnico.
Odstranite porabnik in preverite tehnične
podatke.

Ta navodila za uporabo so publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje.
Pridržujemo si vse pravice vključno s prevodom. Za kakršnokoli reproduciranje, npr. fotokopiranje,
snemanje na mikrofilm ali zajemanje z elektronskimi sistemi za obdelavo podatkov, je potrebno pisno
dovoljenje izdajatelja. Ponatiskovanje, tudi delno, je prepovedno.
Ta navodila za uporabo so v skladu s tehničnim stanjem izdelka v času tiskanja navodil. Pridržujemo
si pravico do sprememb tehnike in opreme.
© 2014 by Conrad Electronic d.o.o. k.d.

4

GARANCIJSKI LIST

Izdelek: Vtični napajalnik Voltcraft FPPS 24-18W
Kat. št.: 51 27 99

Garancijska izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus­Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.

Prodajalec: ___________________________________________________________

Datum izročitve blaga in žig prodajalca:

________________

Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.

Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: [phone], Tel: 01/78 11
248

www.conrad.si

, [e-mail]

5
