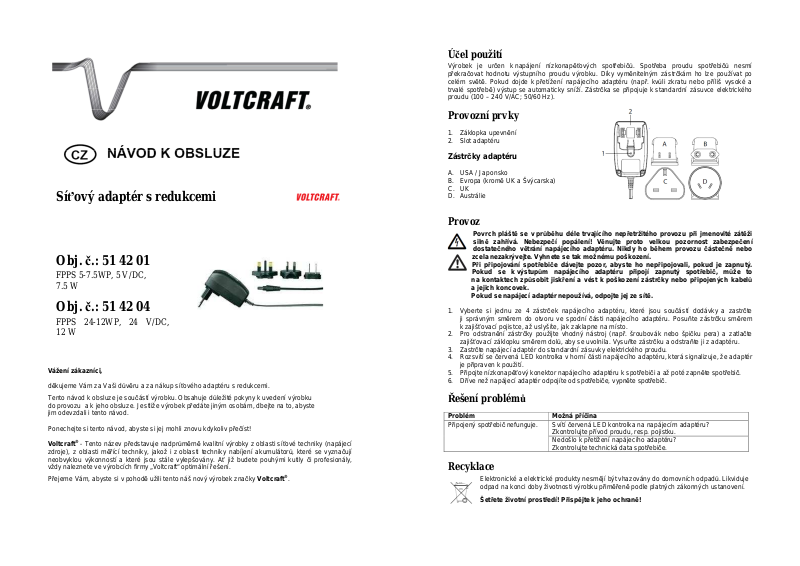

VOLTCRAFT FPPS 24-12WP Operation Manual [cs]

Problém

Možná příčina

Síťový adaptér s redukcemi

Obj. č.: 51 42 01

FPPS 5-7.5WP, 5 V/DC,

7.5 W

Obj. č.: 51 42 04

FPPS 24-12WP, 24 V/DC, 12 W

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup síťového adaptéru s redukcemi. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku

do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí

zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.

Účel použití

Výrobek je určen k napájení nízkonapěťových spotřebičů. Spotřeba proudu spotřebičů nesmí překračovat hodnotu výstupního proudu výrobku. Díky vyměnitelným zástrčkám ho lze používat po celém světě. Pokud dojde k přetížení napájecího adaptéru (např. kvůli zkratu nebo příliš vysoké a trvalé spotřebě) výstup se automaticky sníží. Zástrčka se připojuje k standardní zásuvce elektrického proudu (100 – 240 V/AC; 50/60 Hz).

Provozní prvky

1. Záklopka upevnění

2. Slot adaptéru

Zástrčky adaptéru

A. USA / Japonsko B. Evropa (kromě UK a Švýcarska) C. UK D. Austrálie

Provoz

Povrch pláště se v průběhu déle trvajícího nepřetržitého provozu při jmenovité zátěži silně zahřívá. Nebezpečí popálení! Věnujte proto velkou pozornost zabezpečení

dostatečného větrání napájecího adaptéru. Nikdy ho během provozu částečně nebo zcela nezakrývejte. Vyhnete se tak možnému poškození. Při připojování spotřebiče dávejte pozor, abyste ho nepřipojovali, pokud je zapnutý. Pokud se k výstupům napájecího adaptéru připojí zapnutý spotřebič, může to na kontaktech způsobit jiskření a vést k poškození zástrčky nebo připojených kabelů a jejich koncovek. Pokud se napájecí adaptér nepoužívá, odpojte jej ze sítě.

1. Vyberte si jednu ze 4 zástrček napájecího adaptéru, které jsou součástí dodávky a zastrčte ji správným směrem do otvoru ve spodní části napájecího adaptéru. Posuňte zástrčku směrem k zajišťovací pojistce, až uslyšíte, jak zaklapne na místo.

2. Pro odstranění zástrčky použijte vhodný nástroj (např. šroubovák nebo špičku pera) a zatlačte zajišťovací záklopku směrem dolů, aby se uvolnila. Vysuňte zástrčku a odstraňte ji z adaptéru.

3. Zastrčte napájecí adaptér do standardní zásuvky elektrického proudu.

4. Rozsvítí se červená LED kontrolka v horní části napájecího adaptéru, která signalizuje, že adaptér je připraven k použití.

5. Připojte nízkonapěťový konektor napájecího adaptéru k spotřebiči a až poté zapněte spotřebič.

6. Dříve než napájecí adaptér odpojíte od spotřebiče, vypněte spotřebič.

Řešení problémů

Připojený spotřebič nefunguje. Svítí červená LED kontrolka na napájecím adaptéru?

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Zkontrolujte přívod proudu, resp. pojistku. Nedošlo k přetížení napájecího adaptéru? Zkontrolujte technická data spotřebiče.

Bezpečnostní předpisy, údržba a čištění

Obj. č. 51 42 04

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do síťového adaptéru. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro adaptéru.

Technické údaje

Obj. č. 51 42 01

Provozní napětí: 100 – 240 V/AC, 50/60 Hz Vstupní napětí: 5 V/DC Výstupní proud: Max. 1500 mA Výstupní výkon: Max. 7,5 W Průměr konektoru: 5,5 / 2,1 mm (vnější / vnitřní) Polarita konektoru: Vnější = „-“ / vnitřní = „+“ Provozní teplota a vlhkost: 0 až +35 ºC, 20 – 85% relativní vlhkosti Skladovací teplota: -20 až +50 ºC, 10 – 90% relativní vlhkosti Délka kabelu: 1,8 m Rozměry (Š x V x H): 43 x 66 x 78 mm Hmotnost: 175 g

Provozní napětí: 100 – 240 V/AC, 50/60 Hz Vstupní napětí: 24 V/DC Výstupní proud: Max. 500 mA Výstupní výkon: Max. 12 W Průměr konektoru: 5,5 / 2,1 mm (vnější / vnitřní) Polarita konektoru: Vnější = „-“ / vnitřní = „+“ Provozní teplota: 0 až +35 ºC, 20 – 85% relativní vlhkosti Skladovací teplota: -20 až +50 ºC, 10 – 90% relativní vlhkosti Délka kabelu: 1,8 m Rozměry (Š x V x H): 43 x 66 x 78 mm Hmotnost: 175 g

Záruka

Na napájecí adaptér Voltcraft s redukcemi FFPS 12-24WP poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, běžného opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
