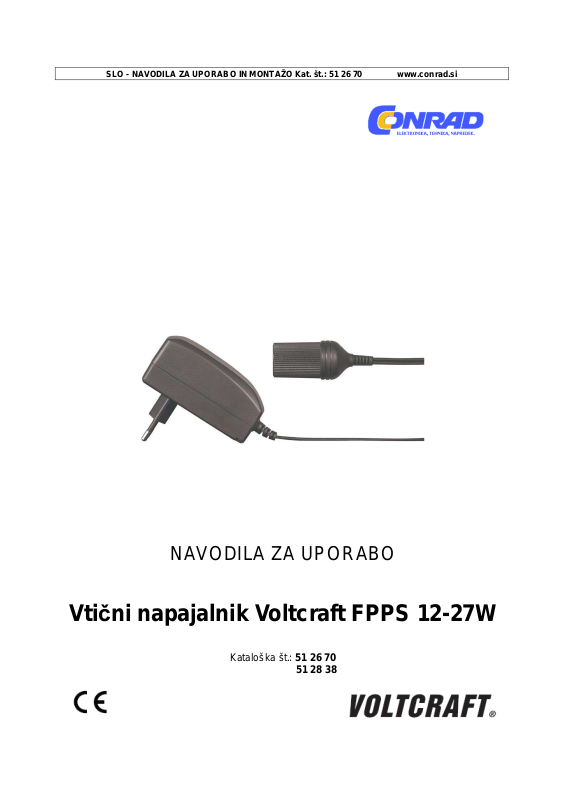

Page 1
SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 51 26 70
www.conrad.si
NAVODILA ZA UPORABO
Vtični napajalnik Voltcraft FPPS 12-27W
Kataloška št.: 51 26 70
51 28 38
Page 2
KAZALO
PREDVIDENA UPORABA ...................................................................................................... 2
VSEBINA PAKETA ................................................................................................................. 2
VARNOSTNI NAPOTKI .......................................................................................................... 2
a) Osebe/izdelek .................................................................................................................. 3
b) Ostalo .............................................................................................................................. 3
DELOVANJE NAPRAVE ........................................................................................................ 4
NEGA IN VZDRŽEVANJE ...................................................................................................... 4
ODSTRANJEVANJE ............................................................................................................... 5
TEHNIČNI PODATKI .............................................................................................................. 5
GARANCIJSKI LIST ............................................................................................................... 6
PREDVIDENA UPORABA
Napajalnik je namenjen napajanju nizkonapetostnih naprav z ustreznim 12 V priključkom za
cigaretni vžigalnik v avtomobilu. Pretvarja omrežno napetost (100–240 V/AC, 50/60 Hz) na
12 V/DC z maksimalnim izhodnim tokom 2250 mA (kat. št. 51 26 70) in 1.500 mA (kat. št. 51
28 38). Skupna moč priključenega porabnika ne sme presegati 27 W (kat. št. 51 26 70) in 18
W (kat. št. 51 28 38). Napajanje napajalnika lahko poteka samo prek običajne električne
vtičnice (100–240 V/AC, 50/60 Hz). Primeren je izključno za uporabo v suhih zaprtih
prostorih.
Iz varnostnih razlogov in iz razlogov skladnosti (CE) predelava in/ali spreminjanje izdelka
nista dovoljena. Če boste izdelek uporabljali v namene, ki niso v skladu z zgoraj opisanimi,
se lahko izdelek poškoduje. Pole tega lahko neustrezna uporaba izdelka pripelje do
nevarnosti kot so na primer kratek stik, požar, električni udar itd. Skrbno preberite navodila
za uporabo in jih shranite, če jih boste morda želeli kasneje ponovno prebrati. Izdelek lahko
predate v uporabo tretji osebi samo skupaj s temi navodili za uporabo.
Izdelek izpolnjuje zakonske, državne in evropske zahteve. Vsa imena podjetij in
poimenovanja izdelkov v teh navodilih za uporabo so blagovne znamke svojih lastnikov. Vse
pravice pridržane.
VSEBINA PAKETA
• Napajalnik
• Navodila za uporabo
VARNOSTNI NAPOTKI
Natančno preberite navodila za uporabo in upoštevajte predvsem varnostne
napotke. Če ne boste upoštevali varnostnih napotkov in napotkov za pravilno
ravnanje z izdelkom v teh navodilih za uporabo, proizvajalec ne prevzema
odgovornosti za telesne poškodbe oseb in materialno škodo, ki lahko nastane
pri tem. Poleg tega v takšnih primerih izgubite pravico do uveljavljanja
garancije.
2
Page 3
a) Osebe/izdelek
• Izdelek ni igrača, zato ne sodi v otroške roke.
• Upoštevajte tudi varnostne napotke in navodila za uporabo drugih naprav, ki jih priključite
na ta izdelek.
• Izdelka ne smete izpostavljati močnim mehanskim obremenitvam.
•.Izdelek ne sme biti izpostavljen ekstremnim temperaturam, neposredni sončni svetlobi,
močnim vibracijam ali vlagi.
•.Izdelka nikoli ne začnite uporabljati takoj, ko ste ga prinesli iz hladnega v topel prostor. Pri
tem nastaja kondenzna voda, ki lahko vodi ne samo do motenj v delovanju, temveč obstaja
tudi nevarnost življenjsko nevarnega električnega udara! Preden izdelek povežete z
omrežno napetostjo in ga začnete uporabljati, počakajte, da bo temperatura izdelka enaka
sobni temperaturi. To lahko traja več ur!
• Pri uporabi napajalnika poskrbite za zadostno kroženje zraka. Napajalnika med delovanjem
ne pokrivajte z drugimi predmeti.
•.Napajalnika se ne dotikajte z mokrimi ali vlažnimi rokami. V nasprotnem primeru obstaja
nevarnost telesnih poškodb zaradi električnega udara.
• Pri priključitvi napajalnika na električno vtičnico ne uporabljajte sile. Prepričajte se, da je vtič
napajalnika dobro priključen na električno vtičnico.
• Ko želite napajalnik izvleči iz električne vtičnice, nikoli ne vlecite za kabel.
•.Če domnevate, da varna uporaba naprave več ni možna, jo nehajte uporabljati in jo
zavarujte pred nenamerno uporabo. Varna uporaba naprave več ni možna, ko opazite
naslednje:
- Naprava je vidno poškodovana.
- Naprava več ne deluje.
- Naprava je bila daljše časovno obdobje shranjena pod neugodnimi pogoji.
- Naprava je bila med prevozom izpostavljena težkim obremenitvam.
b) Ostalo
• V primeru dvomov o delovanju, varnosti ali priključitvi izdelka se obrnite na strokovnjaka.
•.Vzdrževalna dela, prilagoditve in popravila lahko izvajajo izključno strokovnjaki oz.
..specializirane delavnice.
Če imate vprašanja glede pravilne priključitve oz. obratovanja naprave ali kakšna druga
vprašanja, vendar v teh navodilih za uporabo ne najdete odgovorov, se obrnite na našo
servisno službo ali na kakšnega drugega strokovnjaka.
Servisna služba
Telefon: 01 78 11 240
Faks: 01 78 11 250
Elektronska pošta: tehnik@conrad.si
Pon. - čet.: 9.00-17.00
Pet.: 9.00-15.00
3
Page 4
DELOVANJE NAPRAVE
Vedno upoštevajte pravilno polarnost in višino izhodne napetosti. Napačna
polarnost in previsoka obratovalna napetost lahko poškoduje ali uniči
priključeno električno napravo. Če niste prepričani, se za pomoč obrnite na
strokovnjaka.
..............Prepričajte se, da je poraba toka priključenega električnega porabnika manjša
..............od maksimalne jakosti toka napajalnika. V nasprotnem primeru pride do
..............preobremenitve napajalnika.
1. Najprej izključite priključen porabnik.
2. Priključni vtič za cigaretni vžigalnik porabnika priključite na vtičnico za cigaretni vžigalnik
..napajalnika.
....Pri priključitvi vtiča cigaretnega vžigalnika bodite pozorni na
....pravilno polarnost („+“ = pozitivna; „–“ = negativna).
....V vtičnici za cigaretni vžigalnik je konica na sredini
....pozitiven pol, kovinski kontakt pa je negativni pol.
3. Električni vtič napajalnika priključite na običajno električno vtičnico.
4. LED zasveti in s tem prikazuje, da napajalnik deluje.
Odstranjevanje priključenega porabnika:
1. Najprej izključite priključen porabnik.
2. Električni vtič napajalnika izvlecite iz električne vtičnice.
3. Priključni vtič za cigaretni vžigalnik porabnika izvlecite iz vtičnice za cigaretni vžigalnik
..napajalnika.
NEGA IN VZDRŽEVANJE
Pred vsako uporabo naprave preverite, če sta naprava in električni kabel morda vidno
poškodovana. Če odkrijete poškodbe, naprave več ne uporabljajte. Napravo ločite od
omrežne napetosti. Napravo peljite na popravilo v specializirano trgovino oz. delavnico, ali pa
jo okolju prijazno odstranite.
Pred čiščenjem je napajalnik treba izvleči iz električne vtičnice.
Za čiščenje ohišja napajalnika uporabite samo suho in mehko krpo. Ne uporabljajte polirnih
sredstev ali razredčil!
4
Page 5
ODSTRANJEVANJE
Odslužene elektronske naprave vsebujejo reciklažne materiale in ne sodijo med
gospodinjske odpadke.
Odslužen izdelek odstranite v skladu z veljavnimi zakonskimi predpisi.
TEHNIČNI PODATKI
Napajanje: ......................................................................................... 100–240 V/AC, 50/60 Hz
Maksimalna izhodna moč: ....................... maks. 27 W, 2.250 mA, 12 V/DC (kat. št. 51 26 70)
.................................................................. maks. 18 W, 1.500 mA, 12 V/DC (kat. št. 51 28 38)
Dolžina kabla: .................................................................................................................. 1,8 m
Izhodna napetost pri polni obremenitvi: .......................................................................... ±10 %
Napetost v praznem teku: ...................................................................................... maks. +5 %
Delovna temperatura: ............................................................................................ 0 do +35 ºC
Vlažnost zraka pri delovanju: ............................................ 20–85 % rel. vl., brez kondenzacije
Temperatura pri shranjevanju: ............................................................................ -20 do +60 ºC
Vlažnost zraka pri shranjevanju: ....................................... 10–90 % rel. vl., brez kondenzacije
Mere (Š x V x G): ............................................................... 51 x 77 x 88 mm (kat. št. 51 26 70)
........................................................................................... 51 x 73 x 82 mm (kat. št. 51 28 38)
Teža: ................................................................................................... 240 g (kat. št. 51 26 70)
............................................................................................................. 180 g (kat. št. 51 28 38)
Ta navodila za uporabo so publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje.
Pridržujemo si vse pravice vključno s prevodom. Za kakršnokoli reproduciranje, npr. fotokopiranje,
snemanje na mikrofilm ali zajemanje z elektronskimi sistemi za obdelavo podatkov, je potrebno pisno
dovoljenje izdajatelja. Ponatiskovanje, tudi delno, je prepovedno.
Ta navodila za uporabo so v skladu s tehničnim stanjem izdelka v času tiskanja navodil. Pridržujemo
si pravico do sprememb tehnike in opreme.
© 2014 by Conrad Electronic d.o.o. k.d.
5
Page 6
GARANCIJSKI LIST
Izdelek: Vtični napajalnik Voltcraft FPPS 12-27W
Kat. št.: 51 26 70
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
248
www.conrad.si, info@conrad.si
