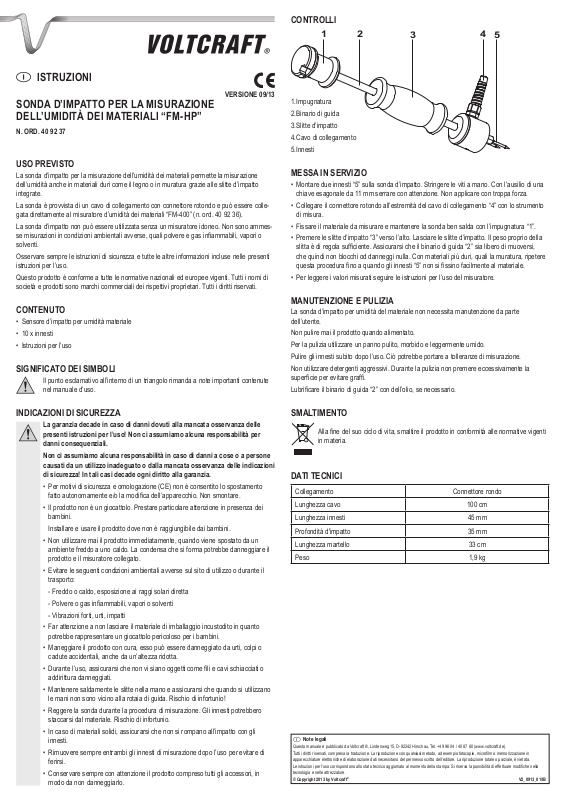

VOLTCRAFT FM-HP User guide [it]
ISTRUZIONI
VERSIONE 09/13
SONDA D’IMPATTO PER LA MISURAZIONE
DELL’UMIDITÀ DEI MATERIALI “FM-HP”
N. ORD. 40 92 37
USO PREVISTO
La sonda d’impatto per la misurazione dell’umidità dei materiali permette la misurazione
dell’umidità anche in materiali duri come il legno o in muratura grazie alle slitte d’impatto
integrate.
La sonda è provvista di un cavo di collegamento con connettore rotondo e può essere collegata direttamente al misuratore d’umidità dei materiali “FM-400” (n. ord. 40 92 36).
La sonda d’impatto non può essere utilizzata senza un misuratore idoneo. Non sono ammesse misurazioni in condizioni ambientali avverse, quali polvere e gas infi ammabili, vapori o
solventi.
Osservare sempre le istruzioni di sicurezza e tutte le altre informazioni incluse nelle presenti
istruzioni per l’uso.
Questo prodotto è conforme a tutte le normative nazionali ed europee vigenti. Tutti i nomi di
società e prodotti sono marchi commerciali dei rispettivi proprietari. Tutti i diritti riservati.
CONTENUTO
• Sensore d’impatto per umidità materiale
• 10 x innesti
• Istruzioni per l’uso
SIGNIFICATO DEI SIMBOLI
Il punto esclamativo all’interno di un triangolo rimanda a note importanti contenute
nel manuale d’uso.
CONTROLLI
1
1. Impugnatura
2. Binario di guida
3. Slitte d’impatto
4. Cavo di collegamento
5. Innesti
2
3
4
5
MESSA IN SERVIZIO
• Montare due innesti “5” sulla sonda d’impatto. Stringere le viti a mano. Con l’ausilio di una
chiave esagonale da 11 mm serrare con attenzione. Non applicare con troppa forza.
• Collegare il connettore rotondo all’estremità del cavo di collegamento “4” con lo strumento
di misura.
• Fissare il materiale da misurare e mantenere la sonda ben salda con l’impugnatura “1”.
• Premere le slitte d’impatto “3” verso l’alto. Lasciare le slitte d’impatto. Il peso proprio della
slitta è di regola suffi ciente. Assicurarsi che il binario di guida “2” sia libero di muoversi,
che quindi non blocchi od danneggi nulla. Con materiali più duri, quali la muratura, ripetere
questa procedura fi no a quando gli innesti “5” non si fi ssino facilmente al materiale.
• Per leggere i valori misurati seguire le istruzioni per l’uso del misuratore.
MANUTENZIONE E PULIZIA
La sonda d’impatto per umidità del materiale non necessita manutenzione da parte
dell’utente.
Non pulire mai il prodotto quando alimentato.
Per la pulizia utilizzare un panno pulito, morbido e leggermente umido.
Pulire gli innesti subito dopo l’uso. Ciò potrebbe portare a tolleranze di misurazione.
Non utilizzare detergenti aggressivi. Durante la pulizia non premere eccessivamente la
superfi cie per evitare graffi .
Lubrifi care il binario di guida “2” con dell’olio, se necessario.
INDICAZIONI DI SICUREZZA
La garanzia decade in caso di danni dovuti alla mancata osservanza delle
presenti istruzioni per l’uso! Non ci assumiamo alcuna responsabilità per
danni consequenziali.
Non ci assumiamo alcuna responsabilità in caso di danni a cose o a persone
causati da un utilizzo inadeguato o dalla mancata osservanza delle indicazioni
di sicurezza! In tali casi decade ogni diritto alla garanzia.
• Per motivi di sicurezza e omologazione (CE) non è consentito lo spostamento
fatto autonomamente e/o la modifi ca dell’apparecchio. Non smontare.
• Il prodotto non è un giocattolo. Prestare particolare attenzione in presenza dei
bambini.
Installare e usare il prodotto dove non è raggiungibile dai bambini.
• Non utilizzare mai il prodotto immediatamente, quando viene spostato da un
ambiente freddo a uno caldo. La condensa che si forma potrebbe danneggiare il
prodotto e il misuratore collegato.
• Evitare le seguenti condizioni ambientali avverse sul sito di utilizzo o durante il
trasporto:
- Freddo o caldo, esposizione ai raggi solari diretta
- Polvere o gas infi ammabili, vapori o solventi
- Vibrazioni forti, urti, impatti
• Far attenzione a non lasciare il materiale di imballaggio incustodito in quanto
potrebbe rappresentare un giocattolo pericoloso per i bambini.
• Maneggiare il prodotto con cura, esso può essere danneggiato da urti, colpi o
cadute accidentali, anche da un’altezza ridotta.
• Durante l’uso, assicurarsi che non vi siano oggetti come fi li e cavi schiacciati o
addirittura danneggiati.
• Mantenere saldamente le slitte nella mano e assicurarsi che quando si utilizzano
le mani non sono vicino alla rotaia di guida. Rischio di infortunio!
• Reggere la sonda durante la procedura di misurazione. Gli innesti potrebbero
staccarsi dal materiale. Rischio di infortunio.
• In caso di materiali solidi, assicurarsi che non si rompano all’impatto con gli
innesti.
• Rimuovere sempre entrambi gli innesti di misurazione dopo l’uso per evitare di
ferirsi.
• Conservare sempre con attenzione il prodotto compreso tutti gli accessori, in
modo da non danneggiarlo.
SMALTIMENTO
Alla fi ne del suo ciclo di vita, smaltire il prodotto in conformità alle normative vigenti
in materia.
DATI TECNICI
Collegamento Connettore rondo
Lunghezza cavo 100 cm
Lunghezza innesti 45 mm
Profondità d'impatto 35 mm
Lunghezza martello 33 cm
Peso 1,9 kg
