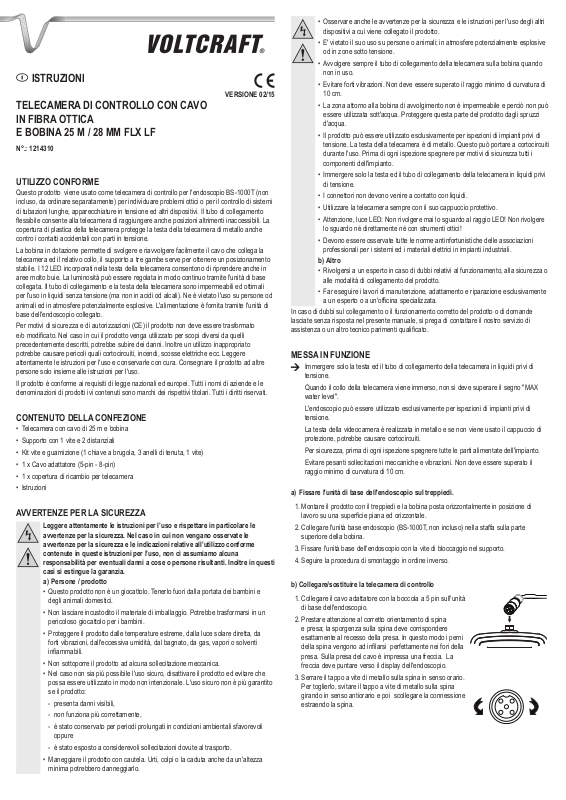

ISTRUZIONI

VERSIONE 02/15

TELECAMERA DI CONTROLLO CON CAVO IN FIBRA OTTICA E BOBINA 25 M / 28 MM FLX LF

N°.: 1214310

UTILIZZO CONFORME

Questo prodotto viene usato come telecamera di controllo per l'endoscopio BS-1000T (non incluso, da ordinare separatamente) per individuare problemi ottici o per il controllo di sistemi di tubazioni lunghe, apparecchiature in tensione ed altri dispositivi. Il tubo di collegamento

essibile consente alla telecamera di raggiungere anche posizioni altrimenti inaccessibili. La

copertura di plastica della telecamera protegge la testa della telecamera di metallo anche contro i contatti accidentali con parti in tensione.

La bobina in dotazione permette di svolgere e riavvolgere facilmente il cavo che collega la

telecamera ed il relativo collo, il supporto a tre gambe serve per ottenere un posizionamento

stabile. I 12 LED incorporati nella testa della telecamera consentono di riprendere anche in aree molto buie. La luminosità può essere regolata in modo continuo tramite l'unità di base

collegata. Il tubo di collegamento e la testa della telecamera sono impermeabili ed ottimali per l'uso in liquidi senza tensione (ma non in acidi od alcali). Ne è vietato l'uso su persone od

animali ed in atmosfere potenzialmente esplosive. L'alimentazione è fornita tramite l'unità di

base dell'endoscopio collegato.

Per motivi di sicurezza e di autorizzazioni (CE) il prodotto non deve essere trasformato e/o modicato. Nel caso in cui il prodotto venga utilizzato per scopi diversi da quelli

precedentemente descritti, potrebbe subire dei danni. Inoltre un utilizzo inappropriato

potrebbe causare pericoli quali cortocircuiti, incendi, scosse elettriche ecc. Leggere

attentamente le istruzioni per l'uso e conservarle con cura. Consegnare il prodotto ad altre persone solo insieme alle istruzioni per l'uso.

Il prodotto è conforme ai requisiti di legge nazionali ed europei. Tutti i nomi di aziende e le

CONTENUTO DELLA CONFEZIONE

• Telecamera con cavo di 25 m e bobina

• Supporto con 1 vite e 2 distanziali

• Kit vite e guarnizione (1 chiave a brugola, 3 anelli di tenuta, 1 vite)

• 1 x Cavo adattatore (5-pin - 8-pin)

• 1 x copertura di ricambio per telecamera

• Istruzioni

AVVERTENZE PER LA SICUREZZA

Leggere attentamente le istruzioni per l’uso e rispettare in particolare le avvertenze per la sicurezza. Nel caso in cui non vengano osservate le avvertenze per la sicurezza e le indicazioni relative all’utilizzo conforme contenute in queste istruzioni per l’uso, non ci assumiamo alcuna responsabilità per eventuali danni a cose o persone risultanti. Inoltre in questi casi si estingue la garanzia. a) Persone / prodotto

• Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e

degli animali domestici.

• Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un

pericoloso giocattolo per i bambini.

• Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da forti vibrazioni, dall'eccessiva umidità, dal bagnato, da gas, vapori o solventi inammabili.

• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.

• Nel caso non sia più possibile l'uso sicuro, disattivare il prodotto ed evitare che possa essere utilizzato in modo non intenzionale. L'uso sicuro non è più garantito

se il prodotto:

- presenta danni visibili,

- non funziona più correttamente,

- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli

oppure

- è stato esposto a considerevoli sollecitazioni dovute al trasporto.

• Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un'altezza minima potrebbero danneggiarlo.

• Osservare anche le avvertenze per la sicurezza e le istruzioni per l'uso degli altri

dispositivi a cui viene collegato il prodotto.

• E' vietato il suo uso su persone o animali; in atmosfere potenzialmente esplosive

od in zone sotto tensione.

• Avvolgere sempre il tubo di collegamento della telecamera sulla bobina quando

non in uso.

• Evitare forti vibrazioni. Non deve essere superato il raggio minimo di curvatura di

10 cm.

• La zona attorno alla bobina di avvolgimento non è impermeabile e perciò non può

essere utilizzata sott'acqua. Proteggere questa parte del prodotto dagli spruzzi d'acqua.

• Il prodotto può essere utilizzato esclusivamente per ispezioni di impianti privi di tensione. La testa della telecamera è di metallo. Questo può portare a cortocircuiti

durante l'uso. Prima di ogni ispezione spegnere per motivi di sicurezza tutti i componenti dell'impianto.

• Immergere solo la testa ed il tubo di collegamento della telecamera in liquidi privi di tensione.

• I connettori non devono venire a contatto con liquidi.

• Utilizzare la telecamera sempre con il suo cappuccio protettivo.

• Attenzione, luce LED: Non rivolgere mai lo sguardo al raggio LED! Non rivolgere lo sguardo né direttamente né con strumenti ottici!

• Devono essere osservate tutte le norme antinfortunistiche delle associazioni professionali per i sistemi ed i materiali elettrici in impianti industriali.

b) Altro

• Rivolgersi a un esperto in caso di dubbi relativi al funzionamento, alla sicurezza o alle modalità di collegamento del prodotto.

• Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente a un esperto o a un'ofcina specializzata.

In caso di dubbi sul collegamento o il funzionamento corretto del prodotto o di domande

lasciate senza risposta nel presente manuale, si prega di contattare il nostro servizio di

assistenza o un altro tecnico parimenti qualicato.

MESSA IN FUNZIONE

Immergere solo la testa ed il tubo di collegamento della telecamera in liquidi privi di tensione.

Quando il collo della telecamera viene immerso, non si deve superare il segno "MAX water level".

L'endoscopio può essere utilizzato esclusivamente per ispezioni di impianti privi di

tensione.

La testa della videocamera è realizzata in metallo e se non viene usato il cappuccio di

protezione, potrebbe causare cortocircuiti.

Per sicurezza, prima di ogni ispezione spegnere tutte le parti alimentate dell'impianto.

Evitare pesanti sollecitazioni meccaniche e vibrazioni. Non deve essere superato il

raggio minimo di curvatura di 10 cm.

a) Fissare l'unità di base dell'endoscopio sul treppiedi.

1. Montare il prodotto con il treppiedi e la bobina posta orizzontalmente in posizione di

lavoro su una supercie piana ed orizzontale.

2. Collegare l'unità base endoscopio (BS-1000T, non incluso) nella staffa sulla parte

superiore della bobina.

3. Fissare l'unità base dell'endoscopio con la vite di bloccaggio nel supporto.

4. Seguire la procedura di smontaggio in ordine inverso.

b) Collegare/sostituire la telecamera di controllo

1. Collegare il cavo adattatore con la boccola a 5 pin sull'unità

di base dell'endoscopio.

2. Prestare attenzione al corretto orientamento di spina

e presa; la sporgenza sulla spina deve corrispondere

esattamente al recesso della presa. In questo modo i perni

della spina vengono ad inlarsi perfettamente nei fori della presa. Sulla presa del cavo è impressa una freccia. La freccia deve puntare verso il display dell'endoscopio.

3. Serrare il tappo a vite di metallo sulla spina in senso orario. Per toglierlo, svitare il tappo a vite di metallo sulla spina girando in senso antiorario e poi scollegare la connessione estraendo la spina.

4. Collegare l'altra estremità del cavo adattatore con la presa

da 8-pin alla spina sul treppiede della bobina.

5. Seguire la stessa procedura descritta precedentemente

per collegare il cavo adattatore e l'unità di base dell'endoscopio. Le prese del cavo adattatore sono di

diverse dimensioni.

c) Utilizzo della bobina

1. Il gancio aperto sul telaio della bobina serve per stoccare in modo sicuro la testa della telecamera. Prima di utilizzare la telecamera staccarla dal gancio, per evitare di danneggiare il cavo della telecamera.

2. Durante l'uso prestare la massima attenzione al cavo di collegamento, che non deve entrare nella bobina. Introdurre lentamente la telecamera dell'endoscopio nella tubatura da ispezionare. Far scorrere in avanti lentamente e con estrema cautela il cavo della telecamera. Se la si maneggia in modo violento o con movimenti troppo rapidi, la

telecamera può danneggiarsi.

3. Non tirare con forza la telecamera.

4. Dopo aver completato l'ispezione, rimettere a posto il cavo della videocamera con cautela ed avvolgere il cavo dell'endoscopio sulla bobina. Ricollocare con cura il

cavo dell'endoscopio con la mano, per evitare di danneggiarlo. Non far girare il cavo

attorno alla bobina senza avvolgere la bobina. Mentre lo si avvolge, pulire il collo della telecamera con un panno umido ed asciugarlo.

5. Agganciare la testa della telecamera sul gancio a spirale, per evitare danni accidentali durante il trasporto. Fissare bene la testa della telecamera e la presa in modo che siano protetti da eventuali danni.

d) Fissare/sostituire il cappuccio protettivo

La telecamera è dotata di un cappuccio protettivo per proteggerla dallo sporco, che può

essere tolto quando si pulisce la testa della telecamera.

1. Per rimuovere il cappuccio protettivo ruotarlo in senso antiorario. Non usare la forza per evitare di danneggiare/rompere il cappuccio. Una volta tolto, si ha accesso alla

testa della telecamera. Per ssare il cappuccio protettivo, procedere in senso inverso.

e) Funzionamento

1. Accendere l'unità di base dell'endoscopio.

2. Regolare la luminosità dei LED della telecamera. Nel manuale dell'endoscopio collegato

si trovano le istruzioni su come regolare la luminosità dei LED.

3. Dopo l'uso, spegnere l'unità di base dell'endoscopio.

SMALTIMENTO

I dispositivi elettronici sono materiali riciclabili e non devono essere smaltiti tra i

riuti domestici. Alla ne della sua durata in servizio, il prodotto deve essere smaltito in conformità

alle disposizioni di legge vigenti.

In questo modo si rispettano gli obblighi di legge contribuendo al contempo alla tutela ambientale.

DATI TECNICI

Telecamera Ø ...................................... 28 mm

Lunghezza cavo adattatore .................2 m

Sensore immagini .................................CMOS

Profondità di campo ..............................5 x 60 cm

Risoluzione ...........................................640 x 480 Pixel

Bilanciamento del bianco ......................impostato sso

Esposizione ..........................................automatica

Illuminazione .........................................12 LED (bianco)

Intensità di illuminazione ......................max. 7800 Lux (con una distanza di 20 mm)

Raggio di piegatura min. .......................>10 cm

Tipo di protezione .................................IP67 (telecamera, collo telecamera impermeabile)

Condizioni d'uso ...................................da -20 a +60 °C, UR max. 95 % (senza condensa)

Condizioni di immagazzinamento .........da -20 a +60 °C, UR max. 95 % (senza condensa)

Lunghezza collo telecamera ................25 m

Dimensioni (L x A x P)...........................45 x 45 x 25,5 cm

Peso .....................................................ca. 6,5 kg

Adatto per unità base endoscopio BS-1000T - N°. 123319

MANUTENZIONE E PULIZIA

a) Pulizia

• Il prodotto non ha bisogno di particolare manutenzione a parte la pulizia e la lubricazione. Il cuscinetto a sfere deve di tanto in tanto essere lubricato con olio o grasso. Utilizzare

prodotti privi di acidi e resina.

• Per pulire la lente della telecamera usare un piccolo pennello o un batuffolo di cotone.

• Per la pulizia usare un panno morbido, antistatico e privo di pelucchi. Non usare prodotti

abrasivi o detergenti chimici.

• Prima di mettere la copertura della telecamera per proteggere la lettatura, lasciarne

asciugare la testa.

• Dopo ogni utilizzo in uidi, sciacquare il collo della telecamera con acqua pulita e asciugare prima di riporla no al prossimo uso.

b) Sostituzione della testa della telecamera

La testa della telecamera è intercambiabile in cima al cavo Flex. Acquistare una testina di

ricambio adatta.

• Per la sostituzione, per prima cosa togliere la vite a brugola con la chiave a brugola fornita.

• La vite a brugola è molto piccola e facile da perdere, perciò consigliamo di attaccarla su un

pezzo di nastro adesivo. Una vite a brugola di ricambio è inclusa nella dotazione. Svitare

con cura l'accessorio telecamera girando a mano in senso antiorario. Afferrarlo direttamente alla ne della spirale metallica sotto la testa della telecamera.

• Controllare che l'anello di tenuta non sia danneggiato. Sostituirlo, se è danneggiato.

• Pulire accuratamente da eventuali impurità la lettatura ne ed i fori lettati. Utilizzare

eventualmente dell'olio poco viscoso, per meccanica di precisione come ad esempio olio

per lettatura per macchina da cucire.

• Avvitare in senso orario no alla ne una nuova testa telecamera. Il collegamento deve

essere a tenuta stagna.

• Inne avvitare la vite a brugola nel foro lettato della testa telecamera no alla scanalatura

anulare per bloccare la testa della telecamera. Serrare bene la vite a brugola in modo che

durante l'uso della telecamera di controllo non si allenti facilmente né cada.
