5. Poznámky k používání měřícího přístroje..................................................... 7
6. Vlastní provádění měření frekvencí...............................................................8
a) Zapnutí a vypnutí měřícího přístroje ........................................................................................8
b) Volba vstupu (kanálu) a rozsahu měření frekvencí..................................................................8
c) Nastavení času hradla (vzorkovací, snímací rychlosti) ............................................................8
d) Nastavení citlivosti vstupu (kanálu) „C“....................................................................................8
e) Nastavení doby trvání snímání signálu a rozlišení zobrazení naměřené hodnoty...................9
f) Podržení zobrazení aktuální naměřené hodnoty na displeji přístroje ....................................... 9
g) Měření doby trvání periody signálu (kanál „C“)........................................................................9
h) Funkce měření vztažné (referenční, relativní) hodnoty..........................................................10
i) Ukládání minimálních, maximálních a průměrných hodnot do vnitřní paměti přístroje ...........10
j) Funkce automatického vypínání přístroje při jeho nečinnosti..................................................10
k) Signalizace překročení rozsahu měření.................................................................................10
7. Výměna baterií v měřícím přístroji............................................................... 11
Manipulace s bateriemi..............................................................................................................11
8. Údržba a čištění měřícího přístroje..............................................................11
9. Technické údaje ............................................................................................ 12
1. Úvod
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup 3-kanálového měřiče frekvencí FC-2500.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí
zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují
neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály,
vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
Měřící přístroj „FC-2500“ představuje profesionální tříkanálový elektronický digitální měřič kmitočtu
se třemi vstupy, pomocí kterého změříte na kanálu A frekvenci až 2,5 GHz s impedancí 1 MΩ, na kanálu
B až do 500 MHz a na kanálu C až 10 MHz s impedancí 50 Ω.
Na vstup (kanál) C nesmíte přivést vyšší efektivní napětí než 88 Vef, vstupy (kanály) A a B nesmějí být
zatíženy vyšším špičkovým napětím než 5 Všš (špička – špička).
Vstupy tohoto přístroje musejí být galvanicky odděleny od sítě (nebezpečí úrazu elektrickým proudem
po dotyku přístroje rukou).
Změřené hodnoty frekvencí (10 až 2500 MHz) zobrazuje tento měřící přístroj na přehledném 8-místném
LCD displeji.
K napájení tohoto přístroje slouží 4 alkalické baterie 1,5 V velikosti „AA“ (UM3) nebo vhodný síťový
napájecí zdroj se stabilizovaným stejnosměrným napětím 9 V DC, který je schopen dodávat minimální
proud 300 mA. Polarita vnitřního kontaktu válcového konektoru (jacku) kabelu tohoto externího
napájecího zdroje musí být plus (+). U Conrada si můžete například objednat pod objednacím číslem
„51 19 91“ síťový napájecí zdroj s následujícími parametry: 230 V AC ⇒ 3 - 12 V DC / 600 mA. Tento
napájecí zdroj můžete používat také k napájení jiných přístrojů
U tohoto výrobku byla doložena shoda s příslušnými evropskými normami (EN 61010) a směrnicemi
o bezpečnosti a o elektromagnetické slučitelnosti (směrnice Evropského společenství „89/336“
o elektromagnetické slučitelnosti a směrnice „72/23“ o nízkých napětích). Odpovídající prohlášení o této
shodě a příslušné doklady jsou uloženy u výrobce.
Abyste tento měřící přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste si
tento návod k obsluze přečetli a dodržovali všechny pokyny a bezpečnostní předpisy, které jsou v tomto
návodu k obsluze uvedeny.
Tento návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení přístroje do
provozu a k jeho obsluze. Ponechte si tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!
Jestliže tento výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze.
Dodržujte bezpodmínečně bezpečnostní předpisy a pokyny, které jsou uvedeny v jednotlivých
kapitolách tohoto návodu k obsluze!
Provádění měření s tímto přístrojem v nepříznivých podmínkách okolí není dovoleno. Mezi nepříznivé
okolní podmínky patří:
- příliš vysoká vlhkost (mokro),
- výskyt zvířeného prachu nebo hořlavých plynů, výparůředidel barev a laků nebo chemických
rozpouštědel (aceton, benzín, toluen atd.).
- bouřka nebo bouřkové podmínky, silná elektrostatická pole atd.
Jiný způsob používání tohoto měřícího přístroje, než bylo uvedeno výše, by mohl vést k jeho poškození
nebo ke zničení. Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu elektrickým
proudem atd. Na výrobku nesmějí být prováděny změny nebo přestavby v jeho vnitřním zapojení!
3
3. Bezpečnostní předpisy
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!
Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody,
úrazy osob, které byly způsobeny neodborným zacházením s tímto měřícím přístrojem nebo
nedodržováním následujících bezpečnostních předpisů. V těchto případech zanikají jakékoliv
nároky, které by jinak vyplývaly ze záruky výrobku.
Uvnitř tohoto přístroje se nenacházejí žádné díly nebo součásti, které byste mohli sami
opravovat. Opravy tohoto měřícího přístroje smí provádět pouze personál autorizovaných
servisů. V případě nutnosti opravy přístroje se prosím spojte se svým prodejcem, který Vám
zajistí jeho opravu v autorizovaném servisu.
Tento přístroj opustil výrobní závod v bezvadném stavu a je technicky bezpečný. Aby byl tento stav
zachován a abyste zajistili bezpečné používání přístroje, musíte respektovat následující bezpečnostní
pokyny a varování:
• Tento měřící přístroj není žádná hračka a nepatří proto v žádném případě do rukou malých dětí!
• Buďte zvláště opatrní při měření střídavých napětí vyšších než 25 V (AC) nebo stejnosměrných
vyšších než 35 V (DC). Při dotyku odizolovaných vodičů již s těmito napětími můžete utrpět životu
nebezpečný úraz elektrickým proudem.
• Nepřipojujte nikdy ke vstupům toho měřícího přístroje síťové napětí (230 V AC). V těchto případech
hrozí nebezpečí zničení přístroje a úrazu elektrickým proudem.
• Provozní teplota okolního vzduchu by se měla pohybovat v rozsahu od 0°C až do + 50 °C. Vyšší
teplota okolního vzduchu (přímé sluneční záření) může způsobit přehřátí přístroje s následným
poškozením nebo zničením tohoto měřícího přístroje. Zajistěte proto dostatečnou cirkulaci okolního
vzduchu (dostatečné chlazení přístroje).
• Nevystavujte tento přístroj siným vibracím, otřesům a nárazům.
• V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají elektrických
zařízení a provozních prostředků. Ve školách, v učňovských zařízeních a amatérských dílnách by
mělo být kontrolováno zacházení s měřícími přístroji odpovědným odborným personálem.
• Pokud se budete domnívat, že by měření frekvence neprobíhalo bez nebezpečí, zajistěte tento
měřící přístroj proti jeho náhodnému použití. Vezměte na vědomí, že přístroj již nelze bezpečně
používat tehdy, jestliže přístroj vykazuje viditelná poškození, přístroj nefunguje a jestliže byl přístroj
delší dobu uskladněn v nevhodných podmínkách nebo byl vystaven těžkému namáhání při přepravě.
• Nezapínejte tento měřící přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí
do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla tento měřící přístroj
za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná
s teplotou okolí (s teplotou okolního vzduchu).
Dodržujte prosím další bezpečnostní pokyny, které jsou uvedeny v tomto návodu k obsluze.
Pokud si nebudete vědět rady, jak tento měřící přístroj používat a v tomto návodu k obsluze
nenaleznete příslušné informace, požádejte o radu zkušeného odborníka.
4

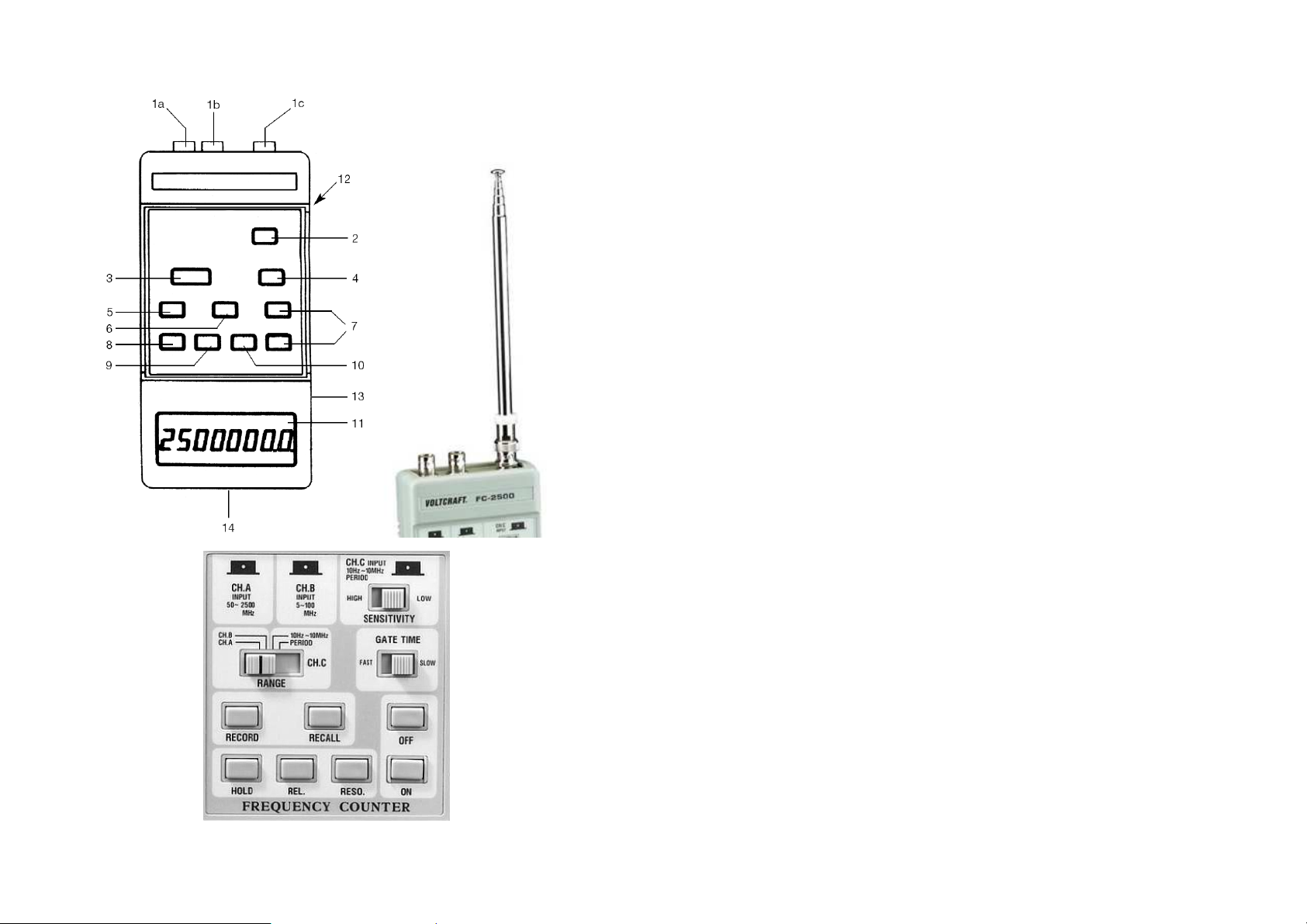

4. Součásti přístroje (ovládací tlačítka atd.)
Bajonetové konektory (BNC).
1
1a: Vstup „A“ (kanál „CH.A“), 50 MHz až 2500 MHz / 1 MΩ.
1b: Vstup „B“ (kanál „CH.B“), 10 MHz až 500 MHz / 50 Ω.
1c: Vstup „C“ (kanál „CH.C“), 10 Hz až 10 MHz / 50 Ω.
2 Posuvný přepínač „SENSITIVITY“: Nastavení citlivosti vstupu (kanálu) „C“.
„HIGH“ = vysoká citlivost; „LOW“ = nízká citlivost.
7 Tlačítko „OFF“ a tlačítko „ON“: Vypnutí a zapnutí měřícího přístroje.
8 Tlačítko „HOLD“: Podržení zobrazení naměřené hodnoty na displeji měřícího přístroje.
9 Tlačítko „REL.“: Zapnutí funkce měření vztažné (referenční, relativní) hodnoty (relative).
10 Tlačítko „RESO.“: Ve spojení s posuvným přepínačem „SENSITIVITY“ a „GATE TIME“ nastavení
rozlišení naměřených hodnot (resolution).
8-místný a 13 mm vysoký LCD displej.
11
5
Opěrka (stojánek) na zadní straně měřícího přístroje.
12
Zdířka k připojení konektoru kabelu externího síťového napájecího zdroje.
13
Kryt bateriového pouzdra.
14
6
5. Poznámky k používání měřícího přístroje
Nevystavujte tento přístroj přímému slunečnímu záření a příliš vysokým teplotám (například v létě
v uzavřeném automobilu). Při vyšších teplotách nad cca 60 °C dochází k zčernání displeje přístroje
(nečitelné zobrazení naměřených hodnot frekvencí na displeji). V těchto případech nechte přístroj
vychladnout ve stínu (po vychladnutí přístroje budou naměřené hodnoty na displeji opět čitelné).
K připojení zdrojů signálů, které chcete proměřit, používejte pouze kvalitní koaxiální kabely. Tyto kabely
jsou stíněny měděným pletivem, které může být pocínované. Toto stínění zamezuje vlivům rušivých
signálů a bývá zpravidla připojeno ke kostře zdrojů signálů. Pokud nebudou tyto kabely vybaveny
bajonetovými konektory, pak k jejich odizolovaným vodičům na jedné straně připojte krokosvorky
měřícího kabelu, který je k tomuto měřícímu přístroji přiložen. Bajonetový konektor tohoto měřícího
kabelu zapojte k příslušnému vstupu na měřícím přístroji (A, B nebo C). Černou krokosvorku tohoto
kabelu připojte ke stínění koaxiálního kabelu, červenou krokosvorku tohoto kabelu připojte
k prostřednímu vodiči koaxiálního kabelu.
Pokud budete chtít zvýšit citlivost vstupu, pak k němu můžete připojit teleskopickou anténu. Toto
zvýšení citlivosti Vám doporučujeme provést od frekvence cca 50 MHz (zcela vytažená teleskopická
anténa) až do frekvence vyšší než 1 GHz (zasunutá teleskopická anténa).
Pokud nebudete znát odpor (impedanci) proměřovaného zdroje signálu nebo kapacity kabelů při
přímém propojení těchto zdrojů s tímto měřícím přístrojem (zvláště při vysokých frekvencích), pak
použijte k připojení ke vstupům A a B měřící sondu s útlumem 1 : 10 a s nízkou kapacitou. Ke vstupu C
tohoto přístroje nikdy nepřipojujte měřící sondu, neboť její relativně vysoká impedance by mohla
způsobit zkreslení naměřených hodnot frekvencí.
K zabránění chybám měření při vysokých frekvencích u koaxiálních kabelů můžete použít takzvaný
omezovací vnitřní odpor (rezistor, terminátor). Impedance tohoto odporu, který přímo připojíte
k měřícímu přístroji by měla odpovídat impedanci zdroje signálu nebo koaxiálního kabelu.
Příklad:
Výstupní odpor (impedance) generátoru kmitočtů = 50 Ω.
Impedance použitého koaxiálního kabelu = 50 Ω⇒ hodnota omezovacího rezistoru 50 Ω.
7
Budete-li provádět měření u zapojení a obvodů, které jsou napájeny střídavým síťovým
napětím (230 V), musejí být tato zařízení galvanicky oddělena od sítě vhodným oddělovacím
transformátorem. Nepřipojujte k bajonetovým konektorům měřícího přístroje nikdy přímo
síťové napětí a kostru proměřovaných zapojení a obvodů, které budou pod napětím
a nebudou-li odděleny galvanicky od sítě. Pokud toto nedodržíte, bude Vám hrozit nebezpečí
úrazu elektrickým proudem.
Dejte pozor na to, že na vstup (kanál) „C“ nesmíte přivést vyšší efektivní napětí než 88 Vef
a že vstupy (kanály) „A“ a „B“ nesmějí být zatíženy vyšším špičkovým napětím než 5 Všš.
Zkontrolujte před každým měřením, zda nedošlo k poškození koaxiálních kabelů
a bajonetových konektorů, zda nemají například tyto kabely zkrat.
6. Vlastní provádění měření frekvencí
Tento měřící přístroj je vybaven třemi vstupy (bajonetovými konektory):
Vstup „A“ (kanál „CH.A“)
Vstup „B“ (kanál „CH.B“)
Vstup „C“ (kanál „CH.C“)
Tyto vstupy zvolíte posuvným přepínačem „RANGE“. U vstupu „C“ můžete ještě zvolit tímto přepínačem
polohu „PERIOD“ (měření doby trvání periody signálu).
K vypočtu doby trvání periody signálu se používá následující rovnice:
T = 1/f (f = frekvence; T = doba trvání periody signálu)
b) Volba vstupu (kanálu) a rozsahu měření frekvencí
Požadovaný vstup a rozsah měření frekvencí zvolíte posuvným přepínačem „RANGE“. Poloha tohoto
přepínače „CH.A“ znamená měření frekvence v rozsahu od 50 MHz až do 2500 MHz, poloha „CH.B“
znamená měření frekvence v rozsahu od 10 MHz až do 500 MHz, poloha „10Hz - 10MHz“ znamená
měření frekvence v rozsahu od 10 Hz až do 10 MHz (na kanálu „C“) a poloha „PERIOD“ znamená
měření doby trvání periody signálu v rozsahu od 0,1 s až do 0,1 µs (na kanálu „C“).
c) Nastavení času hradla (vzorkovací, snímací rychlosti)
Nastavení času hradla závisí na parametrech měřeného signálu. Bude-li se jednat o relativně konstantní
frekvenci a budete-li chtít zvýšit přesnost měření, pak přepněte posuvný přepínač „GATE TIME“ do
polohy „SLOW“ (pomalu). Bude-li se jednat o stále se měnící měřený signál, pak přepněte posuvný
přepínač „GATE TIME“ do polohy „FAST“ (rychle).
Příslušnou zvolenou vzorkovací rychlost snímání (čas hradla) signalizuje desetinná tečka vpravo dole na
displeji přístroje. S tímto nastavením času hradla souvisí též nepřímo nastavení rozlišení zobrazení
naměřené hodnoty, které zvolíte stisknutím tlačítka „RESO“ – viz odstavec „d) Nastavení doby trvání
snímání signálu a rozlišení zobrazení naměřené hodnoty“.
d) Nastavení citlivosti vstupu (kanálu) „C“
Při měření signálů s nižší úrovní a s frekvencí do 10 MHz můžete zvýšit citlivost vstupu kanálu „C“
posuvným přepínačem „SENSITIVITY“ jeho přepnutím do polohy „HIGH“. Budou-li mít měřené signály
vysokou amplitudu (max. 88 Vef = 250 Všš), pak snižte citlivost tohoto vstupu přepnutím posuvného
přepínače „SENSITIVITY“ do polohy „LOW“. Tím zabráníte přemodulování (přebuzení) kanálu „C“.
8
e) Nastavení doby trvání snímání signálu a rozlišení zobrazení naměřené hodnoty
Pomocí posuvného přepínače „GATE TIME“ (nastavení času hradla) a tlačítkem „RESO.“ můžete
u všech 3 vstupů (kanálů) A, B a C zvolit vzorkovací rychlost (dobu trvání snímání signálu) a rozlišení
naměřené hodnoty frekvence následujícím způsobem:
Přepněte posuvný přepínač „GATE TIME“ z polohy „FAST“ (rychle) do polohy „SLOW“ (pomalu). Poté
stiskněte okamžitě tlačítko „RESO.“ Na displeji přístroje se zobrazí hlášení „––SEL.1––“. Stisknete-li
tlačítko „RESO.“ znovu, zobrazí se displeji přístroje hlášení „––SEL.2––“.
Rozsah Poloha „GATE TIME“ Rozlišení Vzorkovací rychlost
2500 MHz (CH A) FAST 1000 Hz 0,50 s
SLOW 100 Hz 2,75 s
SLOW (SEL.1) 200 Hz 1,50 s
SLOW (SEL.2) 500 Hz 0,75 s
500 MHz (CH B) FAST 100 Hz 0,75 s
SLOW 10 Hz 6,00 s
SLOW (SEL.1) 20 Hz 5,00 s
SLOW (SEL.2) 50 Hz 1,50 s
100 MHz (CH C) FAST 10 Hz 0,50 s
SLOW 1 Hz 1,25 s
SLOW (SEL.1) 0,2 Hz 6,00 s
SLOW (SEL.2) 0,1 Hz 11,00 s
f) Podržení zobrazení aktuální naměřené hodnoty na displeji přístroje
Po stisknutí tlačítka „HOLD“ zůstane na displeji přístroje zobrazena naposledy naměřená hodnota
frekvence, a to i tehdy, jestliže odpojíte od měřícího přístroje proměřovaný objekt. Na displeji přístroje se
po této akci začne zobrazovat střídavě hlášení „––Hold––“ a naměřená hodnota frekvence. Návrat do
režimu normálního měření provedete dalším krátkým stisknutím tlačítka „HOLD“.
g) Měření doby trvání periody signálu (kanál „C“)
Přepnete-li posuvný přepínač „RANGE“ do polohy „PERIOD“, změříte na vstupu „C“ místo frekvence její
převrácenou hodnotu neboli dobu trvání periody signálu.
Bude-li mít na vstupu „C“ například měřený signál frekvenci 74 kHz, pak bude mít doba trvání periody
signálu hodnotu 13,513 µs (mikrosekund). Při frekvenci 50 Hz (frekvence sítě) bude mít doba trvání
periody signálu hodnotu 20 ms (milisekund). V tomto případě se na displeji přístroje zobrazí tato
hodnota následujícím způsobem: „20.000 -S.“. Tento měřící přístroj nezobrazuje z technických důvodů
na svém displeji jednotku měření „ms“.
9
h) Funkce měření vztažné (referenční, relativní) hodnoty
Měření vztažné (relativní, referenční) hodnoty umožňuje měření vztažené k předem zobrazené
(naměřené) hodnotě. Momentálně naměřená hodnota frekvence bude na displeji měřícího přístroje po
stisknutí tlačítka „REL.“ vynulována (nastavena na „0“) a měřící přístroj si uloží do své vnitřní paměti tuto
naměřenou hodnotu jako vztažnou (referenční) hodnotu. Po změření další hodnoty se na displeji
přístroje zobrazí rozdílová hodnota (aktuální naměřená hodnota minus vztažná neboli referenční
hodnota, kterou si přístroj uložil do své vnitřní paměti). Po zvolení této funkce bude ještě na displeji
přístroje zobrazen symbol „REL“ (vpravo dole).
Tato zvláštní funkce je užitečná při měření pomalu se měnících frekvencích nebo při interferencích
(překrývajících se frekvencích).
Zrušení této zvláštní funkce provedete opětovným stisknutím tlačítka „REL.“. Měřící přístroj se přepne
opět do režimu normálního provádění měření a z jeho displeje zmizí symbol „REL“.
i) Ukládání minimálních, maximálních a průměrných hodnot do vnitřní paměti přístroje
Po provedení cca 10 měření můžete na displeji přístroje zobrazit minimální a maximální naměřenou
hodnotu frekvence jakož i vypočítanou průměrnou hodnotu frekvence. Abyste mohli toto provést,
stiskněte na přístroji tlačítko „RECORD“. Na displeji přístroje se zobrazí symbol „R.C.“ (vpravo nahoře)
a přístroj začne ukládat do své vnitřní paměti minimální a maximální naměřené hodnoty frekvence.
Po provedení minimální počtu 10 měření stiskněte na přístroji tlačítko „RECALL“. Po této akci začne na
displeji přístroje blikat symbol „R.C.“. Dále se na displeji přístroje zobrazí symbol „- - -HI- - -“ a poté
naměřená maximální hodnota frekvence.
Po dalším (druhém) stisknutí tlačítka „RECALL“ se na displeji přístroje zobrazí symbol „- - -Lo- - -“
a poté naměřená minimální hodnota frekvence.
Po dalším (třetím) stisknutí tlačítka „RECALL“ se na displeji přístroje zobrazí symbol „- - - -A- - - -“
a poté vypočítaná průměrná hodnota frekvence. Tuto vypočítanou průměrnou hodnotu aktualizuje měřící
přístroj po provedení každých dalších 10 měření.
Po dalším (čtvrtém) stisknutí tlačítka „RECALL“ přestane na displeji přístroje blikat symbol „R.C.“.
Ukončení této funkce ukládání naměřených hodnot frekvencí do vnitřní paměti přístroje provedete
dalším krátkým stisknutím tlačítka „RECORD“. Z displeje přístroje zmizí symbol „R.C.“.
j) Funkce automatického vypínání přístroje při jeho nečinnosti
Jestliže přístroj nevypnete ručně stisknutím tlačítka „OFF“, pak po uplynutí cca 30 minut dojde
k automatickému vypnutí přístroje (šetření do přístroje vložených baterií), jestliže během této doby
nestisknete na přístroji žádné ovládací tlačítko, jestliže během této doby neposunete některý
z posuvných přepínačů nebo jestliže se během této doby nezmění na posledním místě na displeji
přístroje zobrazená naměřená hodnota frekvence alespoň o 10.
k) Signalizace překročení rozsahu měření
Na displeji přístroje se zobrazí upozornění „- - -oL- - -“ (overload, přetečení displeje) a z přístroje
se ozve varovný akustický signál v následujících případech:
• Na vstup „C“ byl přiveden signál s vyšší frekvencí než 10 MHz.
• Na vstup „B“ byl přiveden signál s vyšší frekvencí než 500 MHz.
• Po zvolení funkce měření doby trvání periody signálu „PERIOD“ nezaregistroval měřící přístroj
na vstupu „C“ žádný signál.
10
něho baterie. Tyto by mohly
7. Výměna baterií v měřícím přístroji
K napájení tohoto měřícího přístroje slouží 4 alkalické baterie 1,5 V velikosti „AA“ (UM3) nebo vhodný
síťový napájecí zdroj se stabilizovaným výstupním stejnosměrným napětím 9 V DC – viz popis uvedený
v kapitole „2. Účel použití měřícího přístroje“.
Jakmile poklesne napětí baterií vložených do měřícího přístroje na hodnotu cca 4,5 až 4,7 V, začne na
displeji přístroje blikat zobrazení naměřené hodnoty frekvence a s přístrojem nelze provádět žádná další
měření. V tomto případě proveďte výměnu baterií v přístroji následujícím způsobem:
• Vhodným křížovým šroubovákem vyšroubujte na spodní (dolní) straně přístroje dva šroubky krytu
bateriového pouzdra. Vyndejte z tohoto pouzdra vybité baterie.
• Zasuňte nové baterie správnou polaritou jejich kontaktů plus (+) a minus (–) do přístroje. Poté kryt
bateriového pouzdra opět zajistěte zašroubováním 2 šroubků.
Manipulace s bateriemi
Pokud nebudete přístroj delší dobu používat, vyndejte z
vytéci a poškodit vnitřek přístroje. Vyteklé nebo jinak poškozené baterie mohou
způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice!
Nepoužívejte současně staré a nové baterie, jakož i baterie různých typů a provedení
(například zinko-uhlíkové baterie či akumulátory společně s bateriemi alkalickými).
Dejte pozor na to, že baterie nesmějí být zkratovány, odhazovány do ohně nebo
nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Vybité baterie jsou zvláštním odpadem a nepatří v žádném případě do normálního
domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození
životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí! Přispějte k jeho ochraně!
8. Údržba a čištění měřícího přístroje
Tento měřící přístroj kromě občasné výměny baterií nevyžaduje téměř žádnou údržbu.
K čištění měřícího přístroje používejte jen měkký, antistatický nebo mírně vodou navlhčený hadřík bez
chloupků a žmolků (nebo štěteček na čištění). Nepoužívejte k čištění přístroje žádné prostředky na
drhnutí (písek, sodu) nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto čistící prostředky
mohly poškodit pouzdro a displej přístroje.
Slabé (vybité) baterie okamžitě vyměňte, abyste zabránili jejich vytečení a poškození zkoušečky.
Při výměně baterií používejte jen doporučené typy.
Opravy přístroje mohou provádět pouze odborníci v autorizovaných servisech. V případě nutnosti opravy
přístroje se spojte se svým prodejcem, který Vám zajistí jeho odborné přezkoušení v autorizovaném
servisu. Otevření pouzdra přístroje (kromě výměny baterií) nebo neodborné zacházení s měřícím
přístrojem znamenají zánik záruky.
11
9. Technické údaje
Vstup „A“
Frekvenční rozsah: 50 MHz až 2500 MHz (2,5 GHz)
Rozlišení: 0,1 kHz (100 Hz) až 1 kHz (podle nastavení)
Vstupní citlivost:
Impedance:
Maximální vstupní napětí: 5 Všš (sinusoida)
Vstup „B“
50 MHz až 75 MHz: < 100 mV; 75 MHz až 2500 MHz: < 50 mV
1 MΩ s kapacitou < 40 pF
Frekvenční rozsah: 10 MHz až 500 MHz
Rozlišení: 10 Hz až 100 Hz (podle nastavení)
Vstupní citlivost:
10 MHz až 35 MHz: < 120 mV; 35 MHz až 350 MHz: < 50 mV ;
350 MHz až 500 MHz: < 120 mV
Impedance:
50 Ω
Maximální vstupní napětí: 5 Všš (sinusoida)
Vstup „C“
Frekvenční rozsah: 10 Hz až 10 MHz
Rozlišení: 1 Hz až 10 Hz (podle nastavení)
Vstupní citlivost:
Impedance:
10 Hz až 10 MHz: < 50 mV
50 Ω
Maximální vstupní napětí: 88 Vef (sinusoida)
Časová základna: Oscilátor s křemenným krystalem; frekvence: 4,194 MHz
Napájení: 4 alkalické baterie 1,5 V velikosti „AA“ nebo síťový napájecí zdroj
se stabilizovaným výstupním stejnosměrným napětím 9 V DC
Odběr proudu: Kanál A nebo B : cca 105 mA; kanál C: cca 5 mA
Provozní teplota: 0 °C až + 50 °C
Provozní relativní vlhkost vzduchu: Max. 90 % (nekondenzující)
Rozměry (d x š x h): 173 x 80 x 35 mm
Hmotnost: cca 340 g (včetně baterií)
10. Záruka
Na 3-kanálový měřič frekvencí FC-2500 poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
