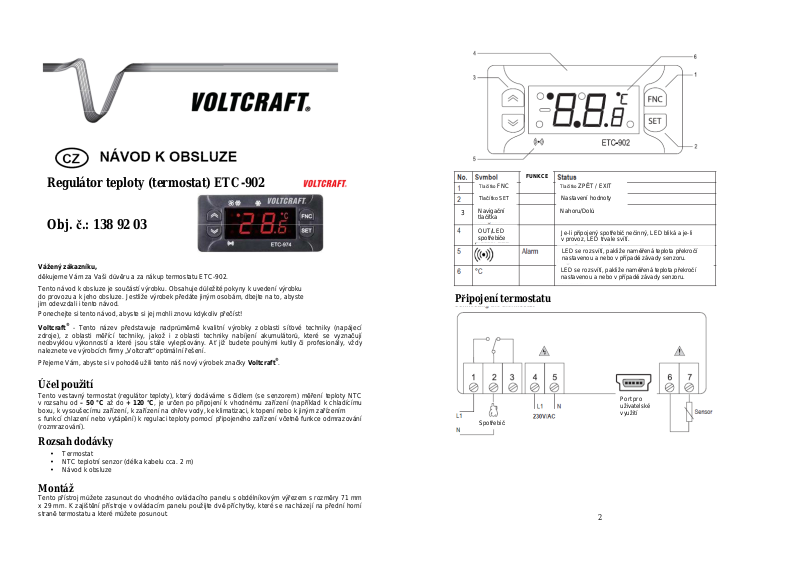

Regulátor teploty (termostat) ETC-902

Obj. č.: 138 92 03

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup termostatu ETC-902.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku

do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí

zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují
neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály, vždy
naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.

Účel použití

Tento vestavný termostat (regulátor teploty), který dodáváme s čidlem (se senzorem) měření teploty NTC
v rozsahu od – 50 °C až do + 120 °C, je určen po připojení k vhodnému zařízení (například k chladícímu
boxu, k vysoušecímu zařízení, k zařízení na ohřev vody, ke klimatizaci, k topení nebo k jiným zařízením
s funkcí chlazení nebo vytápění) k regulaci teploty pomocí připojeného zařízení včetně funkce odmrazování
(rozmrazování).

Rozsah dodávky

• Termostat

• NTC teplotní senzor (délka kabelu cca. 2 m)

• Návod k obsluze

Montáž

Tento přístroj můžete zasunout do vhodného ovládacího panelu s obdélníkovým výřezem s rozměry 71 mm
x 29 mm. K zajištění přístroje v ovládacím panelu použijte dvě příchytky, které se nacházejí na přední horní
straně termostatu a které můžete posunout.

Tlačítko

FNC

Tlačítko SET

Navigační

3

OUT/LED

Tlačítko

ZPĚT / EXIT

Nastavení hodnoty
Nahoru/Dolů

Je-li připojený spotřebič nečinný, LED bliká a je-li

LED se rozsvítí, pakliže naměřená teplota překročí
nastavenou a nebo v případě závady senzoru.

LED se rozsvítí, pakliže naměřená teplota překročí
nastavenou a nebo v případě závady senzoru.

Port pro
využití

3

Připojení termostatu k napájení a k ostatním zařízením

4

Na zadní straně termostatu se nachází svorkovnice se šroubovými svorkami k připojení termostatu
k napájení a k ostatním zařízením.

Dejte pozor při pokládání propojovacích kabelů na to, abyste je nepoškodili o ostré hrany nebo
o otáčející se součásti zařízení, která k termostatu připojíte. Kabel čidla k měření teploty
nepokládejte těsně vedle síťového kabelu (nebo ostatních kabelů, ve kterých se vyskytuje

Uvedení do provozu a obsluha

Nastavení požadované teploty

Nastavení parametrů

Zbývající parametry termostatu ETC-902 jsou umístěny ve čtyřech složkách. [CP], [diS], [CnF] a [FPr].

Pokud se zobrazí text [PAI], je aktivováno zabezpečení.
Pomocí tlačítek Dolů/Nahoru se můžete pohybovat v menu a zobrazit si jiný parametr.
Pro zobrazení, změnu nebo opuštění postupujte podle pokynů uvedených výše.

Nastavení spotřebiče

Pokud zapomenete senzor nebo je-li vadný, regulují zapínací cyklus parametry [Ont] a [OFt]
(viz tabulka).

střídavé síťové napětí 230 V).
Ujistěte se, že uvedené napětí není překročeno nebo není menší, v opačném případě nemusí
zařízení fungovat spolehlivě a může dojít ke zkratu.

1. Stiskněte krátce tlačítko SET pro nastavení teploty.

2. Stiskněte opětovně tlačítko SET pro přepnutí na aktuální cílovou hodnotu teploty.

3. Jakmile je zobrazena aktuální cílová hodnota, můžete nastavit požadovanou cílovou hodnotu
pomocí tlačítek Nahoru/Dolů.

4. Uložení změny provedete stisknutí tlačítka FNC, opětovně se zobrazí aktuální teplota.

1. Stiskněte a podržte stisknuté, během provozu, tlačítko SET po dobu alespoň 5 sekund.
Zobrazení prvního parametru [CP] značí, že jste v menu systému.

2. Nyní, pokud stisknete opětovně SET, vstoupíte do složky parametru a zobrazí se první parametr
[diF].

3. Nyní se můžete ve složce pohybovat pomocí tlačítek Nahoru/Dolů a zobrazit si ostatní parametry.

4. Pokud si chcete zobrazit nebo změnit nějaký parametr, stiskněte SET tlačítko, je-li požadovaný
parametr zobrazen na displeji. Nyní můžete změnit hodnotu parametru pomocí šipek.

5. Stisknutím tlačítka FNC opustíte menu a na displeji se zobrazí naměřená hodnota.

• Pokud funguje sensor správně, je třeba dodržet následující body:

• Je-li parametr [Odo] roven nule, je časová prodleva 2 sekundy. Pokud je nastavena vyšší, spotřebič

se spustí po uplynutí nastavené hodnoty.

• Zpoždění po vypnutí spotřebiče. Spotřebič lze spustit až po uplynutí tohoto časového intervalu.

• [dOn] parametr je doba než se zapne spotřebič.

• Dva po sobě jdoucí body zapnutí by neměly být mimo [dBi] časový interval.

Např.:

(Set = 20 °C, diF = 3 °C, HC = cool) (pozn. „cool“ = chlazení)
Spotřebič se zapne při teplotě vyšší než 23 °C (Set + diF) a vypne se pokud teplota klesne
pod 20 °C (Set).

(Set = 20 °C, diF = 3 °C, HC = heat) (pozn. „heat“ = topení)
Spotřebič se zapne při teplotě nižší než 20 °C (Set) a vypne se pokud teplota vzroste nad
23 °C (Set+diF).

Nastavení hesla

1. Chcete-li nastavit heslo, najeďte do složky [PAI].

2. Stiskněte tlačítko SET a nastavte Vaše heslo pomocí navigačních kláves.

Zadání hesla

1. Nyní, pokud chcete vstoupit do hlavního menu, zobrazí se řetězec [PAI].

2. Stiskněte tlačítko SET, vložte Vaše heslo a pokračujte s nastavením.
Při vytváření hesla pamatujte na to, že heslo nelze resetovat a ani nelze sledovat

či měnit žádný z parametrů, pokud heslo ztratíte.

Chybové zprávy

E1:

1) Nebyl nastaven správný typ senzoru – zkontrolujte nastavení H00.

2) Zkontrolujte spojené mezi senzorem a termostatem.

3) Vadný senzor – Zkontrolujte impedanci senzoru.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do termostat.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte
jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho
příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet
obalový materiál. Fólie z umělých hmot představují nebezpečí pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky
na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit
displej a pouzdro přístroje.

• Čidlo měření teploty (termistor NTC 10 kΩ), které je vybaveno ochranou IP 68, můžete ponořit i do vody
a měřit jím její teplotu s vhodným krytem, například v bazénech, v zahradních rybníčcích nebo ve
varných kotlích. Toto čidlo nesmíte ale v žádném případě používat k měření teploty agresivních
(žíravých) roztoků kyselin a louhů nebo vody (kapalin) pod elektrickým napětím.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!
