Rend.sz. 1544025
Használati útmutató
Szigetelésmérő, ET-100
Tartalomjegyzék
1. Bevezetés
2. A szállítás tartalma
3. Rendeltetésszerű használat
4. Kezelőelemek
5. Biztonsági tudnivalók
6. A termék ismertetése
7. Adatok és szimbólumok a kijelzőn
8. Mérés
9. Tisztítás és karbantartás
10. Hulladékkezelés
11. Hibaelhárítás
12. Műszaki adatok
..................................................................................................................
........................................................................................................
..............................................................................................
..............................................................................................................
......................................................................................................
......................................................................................................
......................................................................................................................
a) A műszer bekapcsolása
b) „V“ feszültségmérés
c) „Ω“ ellenállásmérés
d) Szakadásvizsgálat
e) Szigetelésvizsgálat segédfeszültséggel
f) HOLD-funkció
g) ZERO funkció
h) MAX/MIN funkció
i) Automatikus kikapcsolás
j) Kijelző háttérvilágításának bekapcsolása
.............................................................................................
................................................................................................
................................................................................................
..................................................................................................
.......................................................................................................
.......................................................................................................
...................................................................................................
...........................................................................................
................................................................................................
a) Általános információk
b) Tisztítás
c) Az elemek berakása és cseréje
d) Elemteszt
e) Biztosítékcsere
..............................................................................................................
............................................................................................................
...............................................................................................
......................................................................................................
.........................................................................................................
............................................................................................................
..........................................................................................................
2
Oldal
.....................................................................................
..........................................................................
.........................................................................
...................................................................................
4
5
5
6
7
9
10
11
11
12
13
14
14
15
15
16
16
16
17
17
17
18
19
19
19
20
20
3
1. Bevezetés
Tisztelt Vásárlónk!
Ennek a Voltcraft®-készüléknek a megvásárlásával nagyon jó döntést hozott, amit köszönünk.
Az Ön által vásárolt, átlagon felüli minőségű készülék egy olyan márkás készülékcsalád tagja, amelyet a mérés-,
töltés- és tápegységtechnika területén különleges szakértelem és folyamatos fejlesztés jellemez.
A Voltcraft®-tal Ön akár igényes barkácsolóként, akár professzionális felhasználóként képes lesz nehéz feladatok
megoldására is. A Voltcraft® megbízható technológiát nyújt Önnek rendkívül kedvező ár-teljesítmény arány mellett.
Biztosak vagyunk abban, hogy a Voltcrafttal való első találkozás hosszú és jó együttműködés kezdetét
®
jelenti. Sok örömöt kívánunk az új Voltcraft
készüléke használatához!
Műszaki kérdések esetén keresse fel az alábbi webhelyeket:
Németország:
Ausztria:
Svájc:
www.conrad.de/kontakt
www.conrad.at
www.business.conrad.at
www.conrad.ch
www.biz-conrad.ch
4
2. A szállítás tartalma
• Szigetelésmérő
• 2 biztonsági mérőzsinór (piros és fekete)
• 1 biztonsági mérőzsinór krokodilcsipesszel
6 db ceruzaelem
•
•
Hordtáska szíjjal
Használati útmutató
•
A legújabb használati útmutatók
Töltse le az aktuális használati útmutatót a www.conrad.com/downloads weboldalról, vagy szkennelje be a QRkódot. Kövesse a weboldalon megjelenő útmutatásokat.
3. Rendeltetésszerű használat
- Elektromos mennyiségek mérése és kijelzése CAT III mérési kategóriában (max. 1000 V DC, ill. 750 V AC
feszültségig a földpotenciálhoz képest, EN 61010-1 szerint) és az összes alacsonyabb kategóriában.
- Egyen- és váltakozó feszültség mérése max. 1000 V DC, ill. 750 V AC feszültségig.
- Szigetelési ellenállás mérése 4000 MΩ-ig 125 V-tól max. 1000 V/DC-ig terjedő segédfeszültséggel, EN 61557-2
szerint;
- Ellenállásmérés 400 Ω-ig kb. 200 mA vizsgálóárammal;
- Szakadásvizsgálat hangjelzéssel (< 35 Ohm).
A mérési funkciókat a forgókapcsolóval lehet kiválasztani.
A kisohmos méréstartományt nagyteljesítményű kerámiabiztosíték védi a túlterheléstől. A feszültség a mért
áramkörben nem lépheti túl a 1000 V DC, ill. 750 V AC feszültséget.
A műszert nem szabad nyitott állapotban, nyitott elemtartóval, ill. elemtartófedél nélkül működtetni.
Robbanásveszélyes környezetben (Ex) vagy nedves helyiségekben, ill. kedvezőtlen környezeti feltételek között a
mérés nem megengedett.
Kedvezőtlen környezeti körülmények:
- por vagy éghető gázok, gőzök vagy oldószerek,
- vihar, ill. viharos időjárási körülmények, mint pl. erős elektrosztatikus terek stb.
Csak a multiméter specifikációjának megfelelő mérőzsinórokat, ill. tartozékokat használjon.
5
A mérőműszert csak villamossági szakember, ill. a technológiára betanított személy kezelheti, aki a vonatkozó
szabványokkal és a lehetséges veszélyekkel tisztában van.
A fentiektől eltérő alkalmazás károsítja a terméket, és olyan veszélyekkel jár, mint pl. rövidzárlat, tűz, áramütés, stb.
A termék semmilyen részét nem szabad módosítani, ill. átépíteni!
Figyelmesen olvassa el a használati útmutatót, és őrizze meg későbbi betekintés céljára. A biztonsági
előírásokat feltétlenül be kell tartani.
4. Kezelőelemek
Lásd a kihajtható oldalon.
1 LCD kijelző
2 LOCK (lezárás) gomb folyamatos szigetelésméréshez
3 A HOLD (tartás) gombbal
legnagyobb/legkisebb érték.
4 Test (teszt) gomb a szigetelésméréshez
5 Forgókapcsoló
6 A világítás gombbal kapcsolható be a kijelző háttérvilágítása és a ZERO funkció
7 Rögzítőszerkezet (a tartószíjhoz, stb.)
8 Kihajtható letámasztó
9 Elemtartó rekesz
10 Piros,
11 Fekete,
„VΩ“
jelölésű mérőhüvely (plusz potenciál)
„
COM“ jelölésű mérőhüvely (test vagy mínusz potenciál)
„
kimerevíthető“ a megjelenített érték, és a MAX/MIN gombbal megjeleníthető a
6
5. Biztonsági tudnivalók
Használat előtt olvassa el a teljes útmutatót, mert ez fontos tudnivalókat tartalmaz a helyes
Ez a készülék a gyárat biztonságtechnikailag kifogástalan állapotban hagyta el. Ezen állapot megőrzése és a
biztonságos működés biztosítása érdekében a felhasználónak figyelembe kell vennie az útmutatóban foglalt
biztonsági előírásokat és figyelmeztetéseket.
Az alábbi szimbólumokat kell figyelembe venni:
használatról.
A használati útmutató figyelmen kívül hagyásából eredő károk esetén a jótállás/szavatosság
érvényét veszti. A következményes károkért nem vállalunk felelősséget!
A szakszerűtlen kezelésből vagy a biztonsági előírások figyelmen kívül hagyásából eredő anyagi
károkért vagy személyi sérülésért nem vállalunk felelősséget! Ilyen esetekben megszűnik a
szavatosság/garancia!
A háromszögbe foglalt villám szimbólum áramütésre, vagy a készülék elektromos biztonságának a
veszélyeztetésére figyelmeztet.
A háromszögbe foglalt felkiáltójel az útmutató olyan fontos tudnivalóira hívja fel a figyelmet, amelyeket
feltétlenül be kell tartani.
A „nyíl“ szimbólum különleges tanácsokra és kezelési tudnivalókra hívja fel a figyelmet.
Ez a készülék CE-konform, és megfelel a vonatkozó európai irányelveknek
Érintésvédelmi osztály: 2 (kettős, vagy megerősített szigetelés)
CAT II II-es mérési kategória olyan elektromos és elektronikus készülékeken végzendő mérésekhez, melyek
betáplálása hálózati csatlakozódugóról történik. Ez a kategória tartalmazza az alacsonyabb kategóriákat
CAT III III-as mérési kategória épületvillamossági szereléseknél történő mérésekhez (pl. csatlakozóaljzatok vagy
is (pl. a CAT I kategóriát jel- és vezérlőfeszültségek méréséhez).
elosztók). Ez a kategória tartalmazza az alacsonyabb kategóriákat is (pl. CAT II az elektromos
készülékeken végzett mérésekhez).
Földelés
7
8
• Biztonsági és engedélyezési (CE) okokból a készüléket nem szabad önkényesen átépíteni és/vagy
módosítani.
• Forduljon szakemberhez, ha kétségei vannak a készülék működésével, biztonságos használatával
vagy csatlakoztatásával kapcsolatban.
• A mérőműszerek és tartozékaik nem játékszerek, gyermekek kezébe nem valók!
• Ipari alkalmazás esetén vegye figyelembe az illetékes szakmai szervezetnek az elektromos
berendezésekre és szerelési anyagokra vonatkozó balesetmegelőzési előírásait is.
• Iskolákban és más oktató intézményekben, hobbi- és önkiszolgáló műhelyekben a mérőkészülékek
használatát szakképzett személynek kell felelősséggel felügyelnie.
• Feszültségmérés előtt mindig győződjön meg arról, hogy a műszer nincs ellenállás- vagy
szigetelésmérő tartományban.
• A műszer csatlakozó pontjai és a földpotenciál közötti feszültség nem lépheti túl az 1000 V DC, ill. 750
V AC értéket a CAT III kategóriában.
• Védőkupakok nélküli mérőzsinórokkal tilos CAT II mérési kategóriánál magasabb kategóriában a
műszer és a földpotenciál közötti mérést végezni.
• A CAT III mérési kategóriában végzett méréseknél a mérés alatti véletlen rövidzárlat elkerülése
érdekében a védőkupakokat a mérőcsúcsokra kell tenni.
• Tolja a védőkupakokat bereteszelődésig a mérőcsúcsokra. Az eltávolításukhoz egy kis erő kifejtésével
húzza le a kupakokat a mérőcsúcsokról.
• Méréstartomány-váltás előtt a mérőcsúcsokat le kell venni a mérési pontokról.
• Legyen különösen óvatos, ha 33 V feletti váltó- (AC), ill. 70 V feletti egyenfeszültségen (DC) dolgozik!
Már ekkora feszültségnél is életveszélyes áramütést okozhat az elektromos vezetékek érintése.
• Mérés előtt mindig ellenőrizze a műszer és a mérőzsinórok épségét. Semmi esetre se mérjen a
műszerrel, ha a védőszigetelés sérült (berepedt, leszakadt, stb.).
• A mellékelt mérőzsinórok kopásjelzővel rendelkeznek. Ha a vezeték károsodik, egy második, más színű
szigetelőréteg válik láthatóvá. Ezután ezt a mérési tartozékot többé nem szabad használni, hanem ki kell
cserélni.
• Az áramütés megelőzése érdekében mérés közben még közvetett módon se érjen a mérőcsúcsokhoz,
mérési pontokhoz. Mérés közben nem szabad a mérőcsúcsokat, valamint a krokodilcsipeszt a kézzel
tapintható markolatjelzéseken túl megfogni.
• Ne használja a készüléket közvetlenül vihar előtt, után vagy alatt (villámcsapás, nagy energiájú
túlfeszültségek!). Figyeljen arra, hogy kezei, cipője, ruházata, a padló és a mérendő áramkör, az
áramköri elemek, stb. feltétlenül szárazak legyenek.
• Ne használja a készüléket erős mágneses vagy elektromágneses tér, adóantenna vagy
nagyfrekvenciás generátor közvetlen közelében. Ezek meghamisíthatják a mérési eredményt.
• Ha feltételezhető, hogy a veszélytelen üzem a továbbiakban nem lehetséges, akkor a készüléket
üzemen kívül kell helyezni, és véletlen működtetés ellen biztosítani kell. Feltételezni kell, hogy a
6. A termék ismertetése
veszélytelen üzem már nem lehetséges, ha:
-- a műszeren szemmel látható sérülések
vannak,
-- a műszer már nem működik vagy
-- hosszabb ideig kedvezőtlen körülmények között volt tárolva, -
- vagy súlyos szállítási igénybevételnek volt kitéve.
• A hideg környezetből meleg helyiségbe vitt műszert ne kapcsolja be azonnal. Az ilyenkor keletkező kondenzvíz
hibás mérést eredményezhet, vagy adott esetben tönkreteheti a műszert. Hagyja, hogy a műszer kikapcsolt
állapotban átvegye a helyiség hőmérsékletét.
• Ne hagyja a csomagolóanyagot szabadon hozzáférhető helyen; mert gyermekek számára veszélyes
játékszerré válhat.
• Csak a műszerhez mellékelt, vagy a műszer specifikációjának megfelelő
mérőzsínórokat, ill. tartozékokat használja.
• Vegye figyelembe az egyes fejezetekben található biztonsági tudnivalókat is.
A mérési eredmények a mértékegységekkel és szimbólumokkal együtt a mérőműszer (a továbbiakban DMM) digitális
kijelzőjén jelennek meg. A DMM mérési érték kijelzése 4000 számot foglal magában (count = legkisebb kijelzési
érték). Az értékek gyors változását oszlopdiagram mutatja.
Ha a műszer kb. 10 percig nincs használatban, akkor automatikusan kikapcsolódik. Ez kíméli az elemeket, és
„
meghosszabbítja a működési időt.
megbecsülhető a még hátralévő mérési idő.
A mérőműszer hobbitevékenységhez, valamint professzionális területeken is alkalmazható.
A hátoldalán lévő letámasztó segítségével a DMM ideálisan elhelyezhető a kijelző jobb leolvasása érdekében.
750 V~“ méréstartományban látható a kijelzőn az elemfeszültség, ebből

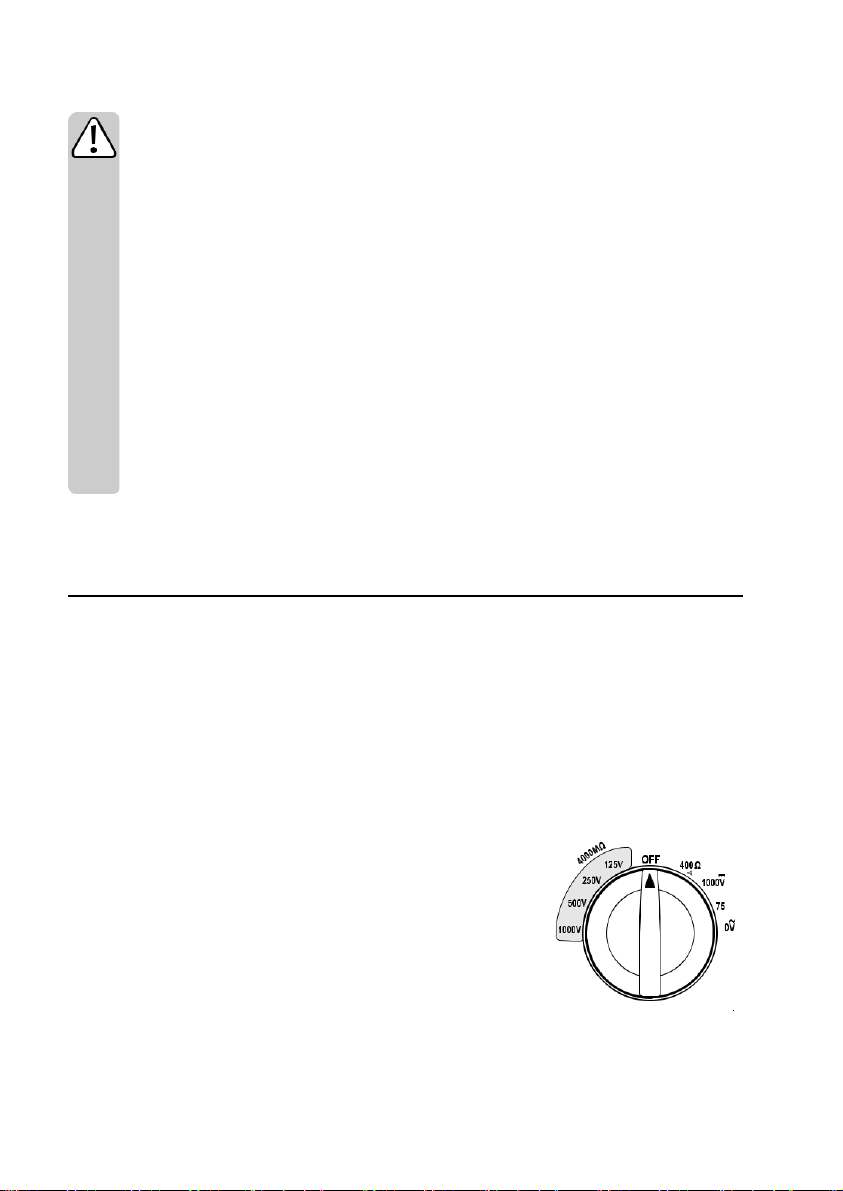

Forgókapcsoló (5)
Az egyes mérési funkciókat a forgókapcsolóval lehet kiválasztani. A
méréstartomány automatikus kiválasztása (Autorange) a 400 Ω-os mérési
funkciónál működik. Ekkor mindig a megfelelő mérési tartomány kerül
beállításra.
A műszer az "OFF" kapcsolóállásban kapcsolódik ki. Kapcsolja ki mindig a
műszert, ha nem használja.
9
7. Adatok és szimbólumok a kijelzőn
HOLD A tartásfunkció (Data Hold) aktív
ZERO
tartományban
OL OL
Overload = túlterhelés,
méréshatár túllépés
OFF Kikapcsolt állás; a DMM kikapcsolt állapotban van.
Elemcsere szimbólum
Akusztikus szakadásvizsgálat szimbóluma
–
Az alábbiakban ismertetjük a DMM-en használatos összes szimbólumot és adatot.
MIN A legkisebb érték kijelzése
MAX A legnagyobb érték kijelzése
A nullpont-beállítás jelképe kisohmos és feszültségmérési
Veszélyes feszültségre figyelmeztető szimbólum (több, mint 30 V) a
mérőcsúcsokon
A kijelző háttérvilágításának jelképe
BATT A műszerben levő elem feszültségének kijelzése (elemteszt funkció)
V Egyenfeszültség
V Váltakozó feszültség
mV
V Volt (az elektromos feszültség mértékegysége)
Ω
kΩ
MΩ
LOCK
Millivolt (exp.
Y
Ohm (az elektromos ellenállás mértékegysége)
Kilo-Ohm (exp.3)
Mega-Ohm (exp.6)
A folyamatos mérés jelképe (a szigetelésmérési tartományban)
3)
10
8. Mérés
Semmiképpen ne lépje túl a megengedett legnagyobb bemeneti értékeket. Ne érintsen meg olyan
áramköröket vagy áramköri elemeket, amelyekben 33 V AC eff értéknél vagy 70 V DC feszültségnél
nagyobb feszültségek lehetnek! Életveszély!
Ellenőrizze mérés előtt a csatlakoztatott mérőzsinórokat sérülések, pl. vágás, repedés vagy
összenyomódás szempontjából. Hibás mérőzsinórokat nem szabad használni! Életveszély!
Mérés közben nem szabad a mérőcsúcsokat a markolaton lévő, kézzel tapintható jelöléseken túl
megfogni.
Mérést csak zárt műszerházzal és zárt elemtartóval szabad végezni.
Szigetelésvizsgálat közben a mérőcsúcsokon előfordulhatnak veszélyes feszültségek. A kijelzőn
egy villám szimbólum figyelmeztet az ilyen feszültségre. Szigetelésvizsgálatot csak
feszültségmentes részegységeken és készülékeken szabad végezni.
Az „OL“ (= overload = túlterhelés) kiírás megjelenése a kijelzőn a méréshatár túllépését jelenti.
a) A műszer bekapcsolása
A mérőműszer a forgókapcsolóval (5) kapcsolható be. Állítsa a forgókapcsolót a
megfelelő mérési funkcióra. A műszer kikapcsolásához állítsa a forgókapcsolót „OFF“ állásba. Mindig kapcsolja ki a
műszert,
amikor nem használja („OFF“ állás).
Mielőtt a műszerrel dolgozni kezdene, előbb be kell tenni a műszerrel együtt szállított elemeket a
műszerbe. Az elemek berakását és cseréjét a "Tisztítás és karbantartás" c. fejezet ismerteti.
11
b) „V“ feszültségmérés
A „V/DC“ egyenfeszültségek méréséhez a következőképpen járjon el:
- Kapcsolja be a DMM-et és válassza ki az „1000 V=“ mérési tartományt.
- Csatlakoztassa a piros mérővezetéket a piros, V jelű mérőhüvelybe (10),
a feketét a COM mérőhüvelybe (11).
- Tegye a két mérőcsúcsot a mérendő tárgyra (elem, áramkör, stb.). A piros
mérőhegy a pozitív pólus, a fekete pedig a negatív.
- A mért értékhez tartozó polaritás az aktuális mérési eredménnyel együtt
jelenik meg a kijelzőn.
- A mérés után vegye el a mérőzsinórokat a mért objektumról, és kapcsolja
Amennyiben az egyenfeszültségnél a mérési eredmény előtt "-"
mínuszjel látható, úgy a mért feszültség negatív (vagy a
mérőzsinórok fel vannak cserélve).
ki a multimétert.
A „V AC“ váltakozófeszültségek mérésénél a következőképpen járjon el:
- Kapcsolja be a DMM-et és válassza a „750 V~“ mérési tartományt.
- Csatlakoztassa a piros mérővezetéket a piros, V jelű mérőhüvelybe (10),
a feketét a COM mérőhüvelybe (11).
- Tegye a két mérőcsúcsot a mérendő tárgyra (generátorra, áramkörre,
stb.).
- A kijelző fő területén megjelenik a mérési eredmény. A mérőkészülék
pillanatnyi elemfeszültsége a kijelző jobb alsó sarkában látható.
- A mérés befejezése után vegye le a mérőzsinórokat a mérendő tárgyról,
és kapcsolja ki a DMM-et.
12
c) „Ω” ellenállásmérés
A mérőműszer a kisohmos méréstartományban 0,01 - 400 Ω-os ellenállások mérésére alkalmas. A pontos mérési
értékek érdekében a műszer kb. 200 mA vizsgálóárammal méri az ellenállásokat.
Győződjön meg arról, hogy a mérendő áramköri elemek, áramkörök, alkatrészek, valamint más
mérési objektumok feltétlenül feszültségmentes és kisütött állapotban vannak.
Az ellenállást a következő módon mérje:
- Kapcsolja be a DMM-et, és állítsa be a „400 Ω“ mérési tartományt.
- Csatlakoztassa a piros mérővezetéket az Ω -mérőhüvelybe (10), a fekete
mérővezetéket a COM mérőhüvelybe (11).
- A két mérőcsúcs összeérintésével ellenőrizze a mérőzsinórok folytonosságát.
Ekkor hangjelzés kíséretében egy kb. 0 - 0,5 Ohmos ellenállásértéknek kell
megjelennie (a mérővezetékek saját ellenállása).
- Illessze a két mérőcsúcsot a mérendő tárgyra. Amennyiben a mérendő kör nem
nagyohmos, vagy szakadt, a mérési eredmény megjelenik a kijelzőn. Várja meg
a kijelző stabilizálódását.
- Az „OL“ (= overload = túlcsordulás) felirat megjelenése a kijelzőn a méréshatár
túllépését jelenti, ill. azt, hogy a mérőkör szakadt.
- A mérés után vegye el a mérővezetékeket a mért tárgyról és kapcsolja ki a DMMet.
Ha nem lehet mérést végezni, ill. a folytonossági vizsgálat sikertelen (0 látható a kijelzőn), akkor
„
ellenőrizze a beépített
fejezetben ismertetjük.
FUSE“ biztosítékot. A biztosíték cseréjét a „Tisztítás és karbantartás“ című
Ellenállásmérésnél ügyeljen arra, hogy a mérőcsúcsokkal megérintett mérési pontokon ne legyen
szennyeződés, olaj, forrasztólakk, stb. Ilyen körülmények meghamisíthatják a mérési eredményt.
Kisohmos méréseknél a mérési eredmény a mérővezetékek ellenállását is tartalmazza. A
mérőzsinórok ellenállása kb. 0,5 Ω. A helyettesítő kapcsolási rajz a jobb oldalon látható.
„
R E1“ és az „R E2“ ellenállás a mérővezetékeket ábrázolja. Az R a mérendő tárgynak
Az
felel meg. A mérés mindhárom ellenállást tartalmazza. Ha azt szeretné, hogy a mérés
eredménye ne tartalmazza a mérővezetékek ellenállását, akkor kapcsolja be a ZERO
funkciót.
13
d) Szakadásvizsgálat
- Kapcsolja be a műszert és válassza ki a mérési tartományt.
- Végezze el a mérést az Ellenállásmérés pontban ismertetett módon. Folytonosságnak egy 35 ohm alatti érték
- A mérés befejezése után vegye le a mérőzsinórokat a mérendő tárgyról, és kapcsolja ki a DMM-et.
Győződjön meg arról, hogy a mérendő áramköri elemek, áramkörök, alkatrészek, valamint más
mérési objektumok feltétlenül feszültségmentes és kisütött állapotban vannak.
minősül, és sípoló hang hallatszik. A kijelzőn a folytonosságvizsgálat jelképe látható.
e) Szigetelésvizsgálat segédfeszültséggel
A szigetelésvizsgálat lehetővé teszi biztonsági védőeszközök szigetelési
ellenállásának beállítható segédfeszültséggel való mérését. Így
meghatározhatók a hibás vagy elégtelen szigetelések. A szükséges szigetelési
ellenállások megtalálhatók a megfelelő szabványokban.
- Kapcsolja be a DMM-et, válassza ki a 4000 MΩ-os méréstartományt
- Csatlakoztassa a piros mérővezetéket a V jelű mérőhüvelybe (10), a feketét
- A kijelzőn megjelenik a „MΩ“ mértékegység.
- Érintse a két mérőcsúcsot (piros = plusz pólus, fekete = mínusz pólus) a
Győződjön meg arról, hogy biztosan feszültségmentes és kisütött állapotban van az összes
mérendő áramköri elem, áramkör, alkatrész és egyéb mért tárgy. Amennyiben a mérőműszer a mért
áramkörben
lehetséges. Minden szigetelésvizsgálat előtt végezzen feszültségmérést (AC + DC).
Szigetelésvizsgálat közben a mérőcsúcsokon veszélyes feszültségek lehetnek. A kijelzőn
villámszimbólum figyelmeztet az ilyen feszültségre. Ez a feszültség az összes csatlakoztatott
áramkörön és vezetőn is jelen van. Szigetelésvizsgálat közben ne érintse meg az áramköröket, ill.
az áramköri elemeket.
A mérőcsúcsokat, ill. a szigetelt krokodilcsipeszt ne fogja meg a markolatán lévő, kézzel tapintható
jelzésen túl.
és a megfelelő segédfeszültséget.
a COM mérőhüvelybe (11). Egykezes méréshez használhatja a mellékelt
krokodilcsipeszt is.
mérendő tárgyhoz. A krokodilcsipesszel felszerelt mérővezeték megkönnyíti
a kezelést mérés közben.
A mérés közben sípoló hangjelzés és villogó villámszimbólum figyelmeztet a mérővezetékeken lévő
vizsgáló feszültségre.
Ha a műszer a mérés megkezdése után 30 V-nál (AC/DC) nagyobb feszültséget érzékel, akkor nem
hajtja végre a mérést, és a kijelzőn a
együtt. Figyelmeztető hangjelzés jelzi ezt az állapotot. Azonnal szakítsa meg a mérést, és
feszültségmentesítse a mért áramkört, részegységet, ill. a készüléket.
≥
30 V DC vagy ≥30 V AC feszültséget észlel, akkor a szigetelésvizsgálat nem
„
>30V“ üzenet jelenik meg a feszültségfajtával (AC vagy DC)
14
- Ha egyedi mérést szeretne végezni, nyomja meg, és a mérés idejére tartsa lenyomva a „TEST“ gombot (4). A
kijelzőn kis idő elteltével megjelenik a szigetelési ellenállás és az aktuális mérési segédfeszültség. Várja meg, amíg
a kijelző stabilizálódik. Ez néhány másodpercig eltarthat. A
A műszer megőrzi az utolsó mérés értékét (a kijelzőn „HOLD“ kijelzés látható), és kisüti a mért áramkört.
- Ha folyamatos mérést szeretne végezni, akkor nyomja meg a „LOCK“ gombot (2). A kijelzőn a „LOCK“ felirat és a lakat
jelkép látható. A TEST gomb (4) rövid megnyomásával indíthatja el a szigetelésvizsgálatot. A folyamatos mérés kb. 10
percig aktív. A műszer ezután automatikusan kikapcsol. Nyomja meg a TEST gombot, ha korábban be szeretné fejezni a
mérést. A műszer megőrzi az utolsó mérés értékét (a kijelzőn
- Az OL (overload = túlterhelés) felirat megjelenése a kijelzőn a méréshatár túllépését jelenti, ill. azt, hogy a
mérőkör nagyohmos.
- A mérés befejezése után vegye le a mérőzsinórokat a mérendő tárgyról, és kapcsolja ki a DMM-et.
„
TEST“ gomb elengedésével megszakíthatja a mérést.
„
HOLD“ kijelzés látható), és kisüti a mért áramkört.
f) HOLD funkció
A HOLD funkció befagyasztja az éppen aktuális mérési eredményt a nyugodt leolvasás és jegyzőkönyvezés
érdekében.
Feszültség alatt levő vezetők vizsgálatánál győződjön meg arról, hogy a vizsgálat kezdetén
kikapcsolta ezt a funkciót. Ellenkező esetben a befagyasztott mérési érték téves mérési eredmény
látszatát kelti.
Az adattartás funkciót a HOLD gomb (3) rövid megnyomásával kapcsolhatja be; a műveletet hangjelzés nyugtázza,
„
és a kijelzőn megjelenik a
A HOLD-funkció kikapcsolásához nyomja meg újból a „HOLD“ gombot, vagy váltson mérési funkciót.
HOLD“ felirat.
g) ZERO funkció
A nullapont-beállítás (ZERO) funkció csak a 400 Ω, a 1000 V DC és a 750 V AC
méréstartományban működik.
A ZERO funkció lehetővé teszi a kijelző nullpontjának beállítását, ill. gyors viszonyított mérésre alkalmas, pl. ha
részegységek tűrését szeretné megjeleníteni. A megmért viszonyítási értéket a műszer tárolja a belső memóriában,
és automatikusan levonja a következő mérésekből. Így könnyen megjeleníthetők a viszonyítási értéktől való eltérések.
- Csatlakoztassa a mérendő tárgyat az "Ellenállásmérés" vagy a "Feszültségmérés" pontban ismertetett módon.
Várja meg, amíg a mért érték stabilizálódik.
- Mérés közben nyomja meg röviden a ZERO gombot (6). Megjelenik a
műszer tárolja a viszonyítási értéket.
- Folytassa az eltérésméréseket a többi mérendő tárggyal.
- A funkciót a ZERO gomb újbóli rövid megnyomásával kapcsolhatja ki.
Méréstartomány-, ill. mérőfunkció-váltás után törlődik a ZERO-memória.
„
ZERO“ felirat, és a kijelző nullára áll. A
15
h) MAX/MIN funkció
Ez a funkció rögzíti a kijelzőn a maximális és minimális mérési értékeket. A MAX/MIN funkció csak a 400 Ω, az 1000
V DC és a 750 V AC méréstartományban működik.
- Mérés üzemmódban nyomja meg és tartsa kb. 1 másodpercig lenyomva a MAX/MIN gombot (3). A kijelzőn
„
megjelenik a
- A
„
MIN“-funkcióra való átváltáshoz nyomja meg még egyszer röviden a MAX/MIN gombot. A legkisebb érték
rögzítésre kerül.
- Minden rövid gombnyomás átkapcsolja a kijelzőt.
- Ha ki szeretne lépni a funkcióból, tartsa kb. 1 másodpercig lenyomva a MAX/MIN gombot, amíg a MAX vagy a
MIN felirat egy sípoló hanggal kísérve el nem tűnik.
MAX“ kijelzés, és a legnagyobb mért érték látható.
i) Automatikus kikapcsolás
A mérőműszer kb. 10 perc elteltével automatikusan kikapcsolódik, ha közben nem kezelik sem a gombokat sem a
forgókapcsolót. Ez a funkció védi és kíméli az elemet és meghosszabbítja a működési időt.
Az automatikus kikapcsolást követően a forgókapcsoló elfordításával vagy egy tetszőleges funkciógomb
megnyomásával kapcsolhatja be újra a műszert.
j) A kijelző háttérvilágításának bekapcsolása
A kijelző mérés közben kedvezőtlen fényviszonyok esetén megvilágítható. A bekapcsoláshoz nyomja meg, és tartsa
lenyomva kb. 2 másodpercig a világítás gombot (6). A világítás kb. 220 mp-ig bekapcsolva marad, utána az elemek
kímélése céljából automatikusan lekapcsolódik. A világítás gomb (6) rövid lenyomásával a háttérvilágítás
visszakapcsolható. A háttérvilágítás manuális kikapcsolásához bekapcsolt világításnál tartsa lenyomva a világítás
gombot kb. 2 másodpercig.
16
9. Tisztítás és karbantartás
a) Általános információk
A mérőműszer pontosságának megőrzésére ajánlott a műszer évenkénti hitelesítése.
A műszer az időnkénti tisztítástól és biztosítékcserétől eltekintve nem igényel karbantartást.
A biztosíték- és elemcserére vonatkozó tudnivalók alább találhatók.
Ellenőrizze rendszeresen a műszer és a mérőzsinórok műszaki biztonságát, pl. a ház, szigetelés
sérülésére és összenyomódásra vonatkozóan.
b) Tisztítás
A műszer tisztítása előtt feltétlenül vegye figyelembe az alábbi biztonsági tudnivalókat:
Tisztításhoz ne használjon karbontartalmú tisztítószert, benzint, alkoholt vagy hasonló anyagokat. Ezek
károsíthatják a műszer felületét. Ezen kívül a gőzeik károsak az egészségre és robbanásveszélyesek.
Ne használjon a tisztításhoz éles eszközöket, csavarhúzót, drótkefét, vagy más hasonló szerszámot.
A műszer, ill. a kijelző és a mérőzsinórok tisztításához használjon tiszta, szöszmentes, antisztatikus és enyhén
megnedvesített törlőruhát. Hagyja a műszert teljesen megszáradni, mielőtt bekapcsolná a következő méréshez.
A csak szerszámmal bontható burkolatok felnyitásakor vagy alkatrészek eltávolításakor veszélyes
feszültségek válhatnak szabadon elérhetővé.
Tisztítás vagy javítás előtt a csatlakoztatott mérőzsinórokat a műszerről és minden mérendő
pontról el kell távolítani. Kapcsolja ki a DMM-et.
17
c) Az elemek berakása és cseréje
A mérőműszer működéséhez 6 db ceruzaelem szükséges. Első üzembe helyezéskor vagy ha
az elemcsere szimbólum megjelenik a kijelzőn, új, teljes töltöttségű elemeket kell behelyezni. Akkukat nem szabad
használni!
Az elemet a következő módon rakja be vagy cserélje:
- Távolítsa el a mérőzsinórokat a műszerről és kapcsolja ki a mérőműszert.
- Hajtsa ki a letámasztót (8), és csavarozza ki az elemtartó (9) négy csavarját.
- Vegye le az elemtartó fedelet a műszerről. Az elemek ekkor hozzáférhetőek.
- Cserélje ki az összes elemet azonos típusú, új elemre. Behelyezéskor vegye
figyelembe a pólusok jelzését az elemtartóban.
- Zárja és csavarozza vissza az elemtartót fordított sorrendben.
- A műszer ismét üzemkész állapotban van.
Semmi esetre ne használja a műszert nyitott állapotban.
ÉLETVESZÉLY!
Akkukat nem szabad használni!
Ne hagyjon használt elemet a műszerben, mivel még a kifolyás ellen védett elemek is
korrodálhatnak, és ezáltal olyan vegyi anyagok szabadulhatnak fel, amelyek károsak az egészségre,
illetve tönkretehetik a műszert.
Ne hagyjon elemeket figyelmetlenül szabadon hozzáférhető helyen, gyermekek vagy háziállatok
lenyelhetik őket. Lenyelés esetén azonnal forduljon orvoshoz.
Ha hosszabb ideig nem használja a műszert, vegye ki az elemeket, hogy megelőzze a kifolyásukat.
A sérült elemből kifolyó sav a bőrre kerülve maró hatású. Használjon ezért ilyen esetben megfelelő
védőkesztyűt.
Figyeljen arra, hogy az elemek ne záródjanak rövidre. Ne dobja az elemeket tűzbe.
Az összes elemet mindig egyidőben cserélje. Az elemek élettartamát befolyásolja, hogy tele vagy
kimerülőben lévő elemeket használ. Egy elemkészletben mindig azonos típusú és azonos gyártótól
származó elemeket használjon. A kiegyenlítő áramok hatására az elemek károsodhatnak és
kifolyhatnak.
Az elemeket nem szabad feltölteni vagy szétszedni. Robbanásveszély áll fenn!
Megfelelő alkáli elemek az alábbi rendelésszámon kaphatók:
Rend. sz. 652506 (6 db-ot kell rendelni).
Kizárólag alkáli elemeket használjon, mivel ezek nagy teljesítményűek, és hosszú működési idővel
rendelkeznek.
18
d) Elemteszt
Az ET-100 szigetelésmérő műszeren bármikor ellenőrizheti az elemfeszültséget. Kapcsolja be ehhez a műszert a
„
600 V~“ méréstartományban. Kb. 3 másodperc elteltével a kijelző jobb alsó sarkában megjelenik a pillanatnyi
elemfeszültség. <7,5 V feszültségtől automatikusan megjelenik a villogó elemcsere szimbólum.
e) Biztosítékcsere
A „400 Ω” kisohmos méréstartományt nagyteljesítményű biztosíték védi. Ha ebben a tartományban mérés már nem
lehetséges, a biztosítékot ki kell cserélni.
A cserét a következőképpen kell végezni:
- Vegye le a mérőzsinórokat a műszerről és kapcsolja ki a műszert.
- Az
„
Elemek berakása és cseréje“ pontban ismertetett módon nyissa ki az elemtartó rekeszt.
- A biztosíték hozzáférhető.
- Cserélje ki a hibás biztosítékot egy új, azonos típusú és névleges áramerősségű biztosítékra. A biztosíték adatai:
F 500 mA/1000V, méretek: 6,3 x 30 mm, kerámia.
- Zárja vissza gondosan a műszerházat a nyitással ellentétes sorrendben.
"Patkolt" biztosíték használata és a biztosítéktartó áthidalása biztonsági okokból tilos! Ez tűzhöz
vagy ívhúzáshoz vezethet! Semmi esetre ne használja a műszert nyitott állapotban.
10. Hulladékkezelés
A használt elektronikus készülékek értékes alapanyagok, ezért nem valók a háztartási hulladékba. A
Használt elemek hulladékkezelése
Önt, mint végfelhasználót törvény kötelezi (elemekre vonatkozó rendelet) minden használt elem és
akku leadására; tilos ezeket a háztartási hulladékba tenni!!
használt készülék hulladékkezeléséhez be kell tartani az érvényes törvényi rendelkezéseket.
Vegye ki a készülékből az elemeket, és a műszertől elkülönítve adja le őket megfelelő gyűjtőhelyen.
A károsanyag tartalmú elemek/akkuk a mellékelt szimbólumokkal vannak jelölve, ami a háztartási
hulladékkal való együttes kezelés tilalmára hívja fel a figyelmet. A meghatározó nehézfémek jelölése: Cd
= kadmium, Hg = higany, Pb = ólom.
(a jelölés az elemen található pl. a bal oldalon látható hulladéktartály-szimbólum alatt). A használt
elemeket/akkukat ingyenesen leadhatja a lakóhelye hulladékgyűjtő helyén, a szaküzleteinkben vagy
minden olyan helyen, ahol elemeket, akkumulátorokat forgalmaznak.
Ezzel Ön eleget tesz a törvényi kötelezettségeinek és hozzájárul a környezet védelméhez!
19
11. Hibaelhárítás
A műszer nem
működik.
Lemerültek az elemek?
Ellenőrizze az elem töltöttségi szintjét.
eredmény.
Helytelen üzemmód van aktiválva
Ellenőrizze az (AC/DC) kijelzést,
A
kisohmos mérési tartomány
Ellenőrizze a biztosítékot.
Aktiválva van a Hold funkció?
A jelen műszerrel Ön olyan készülék birtokába jutott, amelyet a technika legújabb állása szerint állítottak elő, és
amely üzembiztos.
Ennek ellenére előfordulhatnak problémák vagy hibák.
Ezért az alábbiakban leírjuk, hogyan tudja a lehetséges hibákat saját maga könnyen kijavítani:
Feltétlenül tartsa be a biztonsági előírásokat!
Hiba Lehetséges ok Lehetséges megoldás
Nem változik a mérési
A fent leírtakon túlmenő javítást kizárólag arra feljogosított szakember végezhet.
(AC/DC)? és adott esetben kapcsolja át a funkciót.
biztosítéka hibás?
(„HOLD“ kijelzés)
Elemcsere
Nyomja meg a „HOLD“ gombot
ennek a funkciónak a kikapcsolására.
12. Műszaki adatok
Kijelző...........................................................LCD, 4000 számérték oszlopdiagrammal
Mérési gyakoriság.......................................kb. 2,5 mérés/másodperc
Mérőzsinórok hossza.................................2 db kb. 120 cm (mérőcsúcsok), 1 db kb. 90 cm (krokodilcsipesz)
Mérési impedancia.......................................>10MΩ (V-tartomány)
Automatikus lekapcsolás.............................kb. 10 perc
Tápfeszültség................................................6 db ceruzaelem (AA)
Működési feltételek.......................................0 ... 40 °C (<80% relatív páratartalom)
Tengerszint feletti magasság.......................max. 2000 m
Tárolási hőmérséklet....................................-10 °C... +60 °C (<70% relatív páratartalom)
Súly..................................................................kb. 585 g
Méretek (H x Szé x Ma)................................200 x 92 x 50 (mm)
Mérési kategória............................................CAT III 1000 V
Szennyezettségi fok.......................................2
20
Mérési tűrések
Tartomány
Felbontás
Pontosság
1000 V
1 V
± (0,8% + 3)
Tartomány
Felbontás
Pontosság
750 V
1 V
± (1,2% + 10)
Impedancia: kb.10 MΩ
Tartomány
Felbontás
Pontosság
40 Ω
0,01 Ω
400 Ω
0,1 Ω
Túlterhelésvédelem 1000 V, vizsgálófeszültség max. 5,8 V, vizsgálóáram kb. 200 mA;
Tartomány
Felbontás
Vizsgálófeszültség
Vizsgálóáram
<35 Ω tart
ós hangjelzés
0,01 Ω
5,8 V 200 mA (jellemzően)
Pontosság megadása: +/- (kijelzett érték %-a + kijelző hibája számok megadásával (= a legkisebb számok
mennyisége). A pontosság évenkénti hitelesítéssel, +23 °C (± 5 °C) hőmérsékleten, legfeljebb 80 % kicsapódás
nélküli relatív páratartalomnál érvényes.
Egyenfeszültség
Túlterhelés elleni védelem: 1000 V;
impedancia kb. 10 MOhm
Váltakozófeszültség
Frekvenciatartomány 40 –
400 Hz; Eff. középért.
Ellenállás
szinuszos feszültségnél; Túlterhelésvédelem 750 V;
± (1,2% + 3)
A mérések max. száma új elemekkel: x 500
Akusztikus szakadásvizsgálat
Túlterhelés elleni védelem:
1000 V
21
Szigetelésvizsgálat
feszültség
Mérési tartomány
Felbontás
Pontosság
Névleges
Rövidzárlati
–
≤
–
0,1 MΩ
± (4,0% + 5)
(125 kΩ
-
nál)
–
–
1 mA
0,01 MΩ
± (2,0% + 10)
≤
–
0,1 MΩ
± (3,0% + 5)
(250 kΩ
-
nál)
–
–
1 mA
0,01 MΩ
± (2,0% + 10)
≤
–
0,1 MΩ
± (2,0% + 5)
(500 kΩ
-
nál)
–
–
1 mA
0,01 MΩ
± (2,0% + 10)
≤
–
–
Névleges
a kimeneten
(0 ...+ 10%)
4 MΩ
125 V
250 V
500 V
1000 V
Túlterhelésvédelem >/=30 V
A mérések max. száma új elemekkel:
125 V 500 x
250 V 500 x
500 V 500 x
1000 V 500 x
0,125
>4–40 MΩ
>40
400 MΩ
>400
4000 MΩ
4 MΩ
0,250
>4–40 MΩ
>40
400 MΩ
>400
4000 MΩ
0,500
4 MΩ
>4–40 MΩ
>40
400 MΩ
>400
4000 MΩ
1
4 MΩ
>4–40 MΩ
>40
400 MΩ
>400
4000 MΩ
0,001 MΩ ± (2,0% + 10)
0,01 MΩ ± (2,0% + 10)
1 MΩ ± (5,0% + 5)
0,001 MΩ ± (2,0% + 10)
1 MΩ ± (4,0% + 5)
0,001 MΩ ± (2,0% + 10)
1 MΩ ± (4,0% + 5)
0,001 MΩ ± (3,0% + 10)
0,1 MΩ ± (2,0% + 5) (1 MΩ-nál)
1 MΩ ± (4,0% + 5)
Vizsgálóáram áram
1 mA
Semmiképpen ne lépje túl a megengedett legnagyobb bemeneti értékeket. Ne érintsen meg olyan
áramköröket vagy áramköri elemeket, amelyekben 33 V AC eff vagy 70 V DC értéknél nagyobb
feszültségek fordulhatnak elő! Életveszély!
22
1 mA
1 mA
1 mA
1 mA
Loading...
