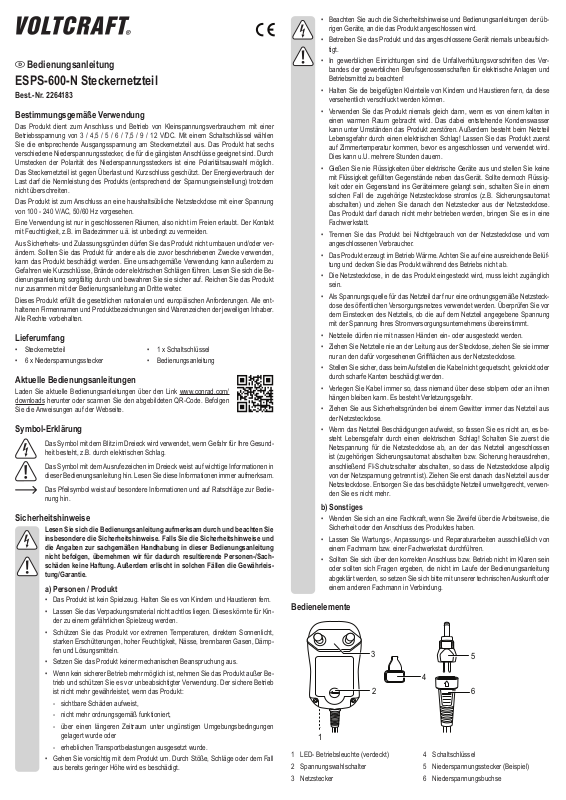

VOLTCRAFT ESPS-600-N User guide [ml]

Bedienungsanleitung

ESPS-600-N Steckernetzteil

Best.-Nr. 2264183

Bestimmungsgemäße Verwendung

Das Produkt dient zum Anschluss und Betrieb von Kleinspannungsverbrauchern mit einer Betriebsspannung von 3 / 4,5 / 5 / 6 / 7,5 / 9 / 12 V/DC. Mit einem Schaltschlüssel wählen Sie die entsprechende Ausgangsspannung am Steckernetzteil aus. Das Produkt hat sechs verschiedene Niederspannungsstecker, die für die gängisten Anschlüsse geeignet sind. Durch Umstecken der Polarität des Niederspannungssteckers ist eine Polaritätsauswahl möglich. Das Steckernetzteil ist gegen Überlast und Kurzschluss geschützt. Der Energieverbrauch der Last darf die Nennleistung des Produkts (entsprechend der Spannungseinstellung) trotzdem nicht überschreiten.

Das Produkt ist zum Anschluss an eine haushaltsübliche Netzsteckdose mit einer Spannung von 100 - 240 V/AC, 50/60 Hz vorgesehen.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüsse, Brände oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Steckernetzteil

• 6 x Niederspannungsstecker

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/ downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesund-

heit besteht, z.B. durch elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in

dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur Bedie-

nung hin.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• 1 x Schaltschlüssel

• Bedienungsanleitung

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Betreiben Sie das Produkt und das angeschlossene Gerät niemals unbeaufsichtigt.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!

• Halten Sie die beigefügten Kleinteile von Kindern und Haustieren fern, da diese versehentlich verschluckt werden können.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Außerdem besteht beim Netzteil Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Trennen Sie das Produkt bei Nichtgebrauch von der Netzsteckdose und vom angeschlossenen Verbraucher.

• Das Produkt erzeugt im Betrieb Wärme. Achten Sie auf eine ausreichende Belüftung und decken Sie das Produkt während des Betriebs nicht ab.

• Die Netzsteckdose, in die das Produkt eingesteckt wird, muss leicht zugänglich sein.

• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der Spannung Ihres Stromversorgungsunternehmens übereinstimmt.

• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer

nur an den dafür vorgesehenen Griffächen aus der Netzsteckdose.

• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt werden.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.

• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach das Netzteil aus der Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht, verwenden Sie es nicht mehr.

b) Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Bedienelemente

1 LED- Betriebsleuchte (verdeckt) 2 Spannungswahlschalter 3 Netzstecker

4 Schaltschlüssel 5 Niederspannungsstecker (Beispiel) 6 Niederspannungsbuchse

Inbetriebnahme

Wählen Sie die Ausgangsspannung und wechseln Sie den Niederspannungsste-

cker (5) nur beim stromlosen Steckernetzteil!

Beachten Sie die Betriebsspannung des anzuschließenden Verbrauchers!

Beachten Sie auch die Polarität. Bei falscher Anschlussbelegung können das End-

Achten Sie beim Anschluss eines Verbrauchers, dass dieser spannungsfrei ist. Ein

Die Niederspannungsstecker sind mit Buchstaben, Abmessungen und mit Polari-

1. Trennen Sie das Produkt von der Netzspannung und eines eventuell angeschlossenen

2. Drehen Sie mit dem Schaltschlüssel (4) den Spannungswahlschalter, so dass der Pfeil auf

3. Wählen Sie einen der sechs Niederspannungsstecker mit den exakten Abmessungen, die

4. Verbinden Sie den Niederspannungsstecker unter Beachtung der korrekten Polarität -o)+

5. Überprüfen Sie, ob der an den Steckernetzteil anzuschließende Verbraucher ausgeschaltet

6. Schließen Sie jetzt das andere Ende des Niederspannungsstecker an die Stromversor-

7. Stecken Sie den Netzstecker (3) in eine haushaltsübliche Netzsteckdose. Die LED - Be-

8. Schalten Sie den Verbraucher ein.

9. Schalten Sie nach Gebrauch den Verbraucher aus und ziehen Sie das Steckernetzteil aus

gerät und das Produkt beschädigt werden.

eingeschalteter Verbraucher, kann beim Anschluss des Niederspannungsteckers zu einer Funkenbildung führen. Das Produkt und der Verbraucher können dabei beschädigt werden.

Die Ausgangsspannung des Produkts wird durch die Position des Spannungswahl-

schalters (2) bestimmt. Rund um den Spannungswahlschalter (2) sind die sieben wählbaren Ausgangsspannungen aufgedruckt.

tätssymbolen -o)+ und -(o+ gekennzeichnet.

Verbrauchers.

die Spannung zeigt, die der Eingangsspannung der anzuschließenden Last entspricht. Der Spannungswahlschalter muss dabei spür- und hörbar einrasten.

den Abmessungen des anzuschließenden Verbrauchers entsprechen. Beachten Sie die Abmessungen des Niederspannungssteckers im Kapitel „Technische Daten”.

oder -(o+ mit der Niederspannungsbuchse. Der Pfeil unterhalb des passenden Polaritätssymbols zeigt dabei auf den Pfeil der Niederspannungsbuchse (6). Der Niederspannungsstecker ist so gebaut, dass er relativ schwer zu entfernen ist.

ist.

gungsbuchse des Verbrauchers an.

triebsleuchte (1) auf der Oberseite des Steckernetzteils leuchtet auf. Das Produkt ist betriebsbereit.

der Steckdose. Trennen Sie erst danach den Niederspannungsstecker vom Verbraucher.

Behebung von Störungen

Problem Mögliche Lösung

Die LED-Betriebsleuchte leuchtet nicht auf.

Der angeschlossene Verbraucher funktioniert nicht.

Keine Versorgungsspannung vorhanden?

• Überprüfen Sie die Sicherung der Steckdose.

• Überprüfen Sie, ob der Netzstecker richtig eingesteckt ist.

Ist der Netzadapter überlastet?

• Trennen Sie alle Niederspannungslasten vom Gerät und überprüfen Sie die technischen Daten.

Ist die richtige Spannung eingestellt? Ist die richtige Polarität ausgewählt? Leuchtet die LEDBetriebsleuchte? Ist der Netzadapter überlastet?

• Trennen Sie alle Niederspannungslasten vom Gerät und überprüfen Sie die technischen Daten.

Wartung und Reinigung

• Verwenden Sie auf keinen Fall aggressive und scheuernde Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Das Produkt ist bis auf eine gelegentliche Reinigung für Sie wartungsfrei. Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es deshalb niemals.

• Trennen Sie das Produkt vor jeder Reinigung von der Netzspannung und vom angeschlossenen Verbraucher.

• Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels leicht entfernt werden.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum

Umweltschutz.

Technische Daten

Die Angaben zur Energieefzienz entsprechen den Ökodesign-Anforderungen, die in Anhang II der EG-Verordnung 2019/1782 aufgeführt sind.

Dieses Symbol zeigt an, dass dieses Produkt die Anforderungen des Energieef-

zienzstandards für die Klasse VI erfüllt.

Eingangsspannung ...........................................100 - 240 V/AC

Eingangswechselstromfrequenz .......................50/60 Hz

Ausgangsspannung ..........................................3,0 / 4,5 / 5,0 / 6,0 / 7,5 / 9,0 / 12,0 V/DC

Ausgangsstrom .................................................0,6 A

Ausgangsleistung ............................................. 1,8 W (3,0 V/DC) / 2,7 W (4,5 V/DC) /

3,0 W (5,0 V/DC) / 3,6 W (6,0 V/DC) / 4,5 W (7,5 V/DC) / 5,4 W (9,0 V/DC) / 7,2 W (12,0 V/DC)

Durchschnittliche Efzienz im Betrieb .............. 71,42 % (3,0 V/DC) / 80,12 % (12,0 V/DC)

Efzienz bei geringer Last (10 %) .....................61,63 % (3,0 V/DC) / 74,17 % (12,0 V/DC)

Leistungsaufnahme bei Nulllast ........................0,10 W

Kabellänge ........................................................1,8 m

Schutzklasse .................................................... II

Betriebsbedingungen ........................................ 0 bis +25 °C, 20 - 85 % rF

(nicht kondensierend)

Lagerbedingungen ............................................ -20 bis +60 °C, 10 - 90 % rF

(nicht kondensierend)

Niederspannungsstecker (AußenØ x InnenØ) . Klinkenstecker A: 2,5 mm

Klinkenstecker B: 3,5 mm Hohlstecker D: 5,0 x 2,1 mm Hohlstecker G: 5,5 x 2,5 mm Hohlstecker H: 3,5 x 1,35 mm

Hohlstecker N: 5,5 x 1,5 mm

Abmessungen (B x H x T) ................................ 39 x 69 x 69 mm

Gewicht .............................................................ca. 95 g

Die LED-Betriebsleuchte leuchtet schwach und die angeschlossene Last funktioniert nicht, auch wenn die richtige Spannung eingestellt wurde.

Überprüfen Sie, ob der Spannungswahlschalter korrekt eingerastet ist. Falls nicht, stellen Sie ihn richtig ein, so dass er einrastet.

Modellkennung: ESPS-600-N Handelsregisternummer: HRB 3896

Anschrift:

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

Operating Instructions

ESPS-600-N Power adapter

Item No. 2264183

Intended use

The product is intended for connecting and operating low-voltage appliances with an operating voltage of 3 / 4.5 / 5 / 6 / 7.5 / 9 / 12 V/DC. A key is used for selecting the respective output voltage on the power adapter. The product features six different low-voltage plugs suitable for the most popular connectors. Replugging the polarity of the low voltage plug allows for polarity selection. The power adapter is protected against overload and short circuit. The energy consumption of the load must nevertheless not exceed the rated power of the product (based on the voltage setting).

The product is intended for connection to a common household socket with a voltage of 100 - 240 V/AC, 50/60 Hz.

It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be avoided under all circumstances.

For safety and approval purposes, you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In

addition, improper use can result in short circuits, res, electric shocks or other hazards. Read

the instructions carefully and store them in a safe place. Make this product available to third parties only together with its operating instructions.

Delivery content

• Power adapter

• 6 x low-voltage plug

Up-to-date operating instructions

Download the latest operating instructions at www.conrad.com/downloads or scan the QR code shown. Follow the instructions on the website.

Explanation of symbols

The symbol with the lightning in the triangle is used if there is a risk to your health,

e.g. due to an electric shock.

The symbol with the exclamation mark in the triangle is used to indicate important

information in these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and advice on operation.

Safety instructions

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/ guarantee.

a) Persons / Product

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

• Also observe the safety and operating instructions of any other devices which are connected to the product.

• Never leave the product and the connected device unattended during use.

• The accident prevention regulations of the association of commercial insurance for electrical systems and equipment should be observed in commercial facilities!

• 1 x key-operated switch

• Operating instructions

• Keep all provided small parts away from children and pets; there is a risk of swallowing.

• Never use the product immediately after it has been brought from a cold room into a warm one. The condensation generated could destroy the product. The power supply unit also involves danger to life by electric shock! Allow the device to reach room temperature before connecting and using it. This may take several hours.

• Never pour any liquids over electrical devices or put objects lled with liquid right next to the device. If liquid or an object enters the interior of the device never-

theless, rst power down the respective socket (e.g. switch off circuit breaker)

and then pull the mains plug from the mains socket. Do not operate the product anymore afterwards, but take it to a specialist workshop.

• Disconnect the product from the wall socket and the connected appliance when not in use.

• The product generates heat during use. Ensure sufcient ventilation and do not cover the product during use.

• The wall socket used for connecting the product must be easily accessible.

• Only connect the power adapter to a normal mains socket connected to the public supply. Before plugging in the power adapter, check whether the voltage stated on the power adapter complies with the voltage of your electricity supplier.

• Never connect or disconnect power adapters if your hands are wet.

• Never unplug the power adapter from the mains socket by pulling on the cable; always use the grips on the plug.

• When setting up the product, make sure that the cable is not pinched, kinked or damaged by sharp edges.

• Always lay the cables so that nobody can trip over or become entangled in them. This poses a risk of injury.

• For safety reasons, disconnect the power adapter from the mains socket during storms.

• If the power adapter is visibly damaged, do not touch it. Risk of fatal injury due to electric shock! First turn off the power supply to the power outlet that the power adapter is connected to (ip off the fuse and then turn off the residual current operated circuit breaker to disconnect the power outlet at all phases). Now unplug the device from the power outlet. Dispose of the power adapter in an environmentally friendly fashion, discontinue use of it immediately.

b) Miscellaneous

• Consult an expert when in doubt about operation, safety or connection of the device.

• Maintenance, modications and repairs are to be performed exclusively by an

expert or at a qualied shop.

• If you are not sure about the correct connection or use, or if questions arise which are not covered by these operating instructions, please do not hesitate to contact

our technical support or another qualied specialist.

Operating elements

1 LED power indicator (hidden) 2 Voltage selection switch 3 Power plug

4 Key 5 Low-voltage plug (example) 6 Low-voltage socket

+ 5 hidden pages
