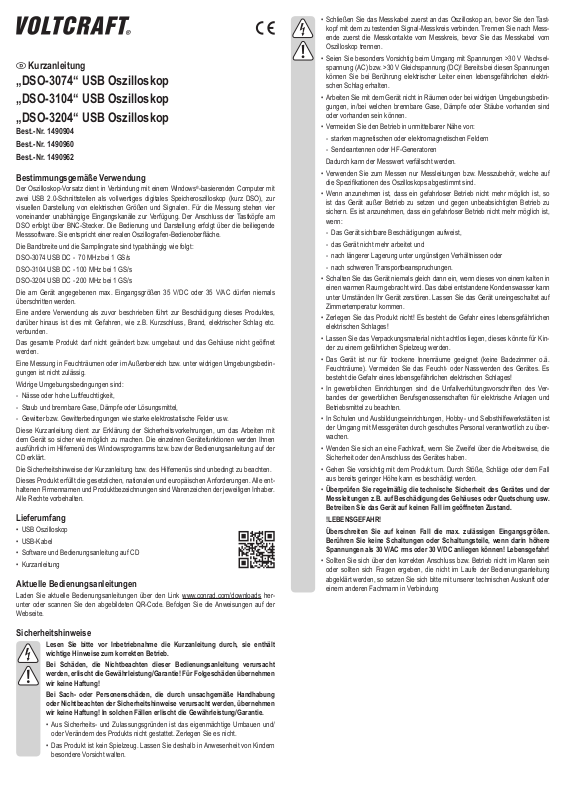

VOLTCRAFT DSO-3204, DSO-3074, DSO-3104 User guide [ml]

Kurzanleitung

„DSO-3074“ USB Oszilloskop „DSO-3104“ USB Oszilloskop „DSO-3204“ USB Oszilloskop

Best.-Nr. 1490904 Best.-Nr. 1490960 Best.-Nr. 1490962

Bestimmungsgemäße Verwendung

Der Oszilloskop-Vorsatz dient in Verbindung mit einem Windows®-basierenden Computer mit zwei USB 2.0-Schnittstellen als vollwertiges digitales Speicheroszilloskop (kurz DSO), zur visuellen Darstellung von elektrischen Größen und Signalen. Für die Messung stehen vier voneinander unabhängige Eingangskanäle zur Verfügung. Der Anschluss der Tastköpfe am DSO erfolgt über BNC-Stecker. Die Bedienung und Darstellung erfolgt über die beiliegende

Messsoftware. Sie entspricht einer realen Oszillografen-Bedienoberäche.

Die Bandbreite und die Samplingrate sind typabhängig wie folgt: DSO-3074 USB DC - 70 MHz bei 1 GS/s DSO-3104 USB DC - 100 MHz bei 1 GS/s DSO-3204 USB DC - 200 MHz bei 1 GS/s Die am Gerät angegebenen max. Eingangsgrößen 35 V/DC oder 35 V/AC dürfen niemals

überschritten werden. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes,

darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.

Eine Messung in Feuchträumen oder im Außenbereich bzw. unter widrigen Umgebungsbedingungen ist nicht zulässig.

Widrige Umgebungsbedingungen sind:

- Nässe oder hohe Luftfeuchtigkeit,

- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,

- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw. Diese Kurzanleitung dient zur Erklärung der Sicherheitsvorkehrungen, um das Arbeiten mit

dem Gerät so sicher wie möglich zu machen. Die einzelnen Gerätefunktionen werden Ihnen ausführlich im Hilfemenü des Windowsprogramms bzw. bzw der Bedienungsanleitung auf der CD erklärt.

Die Sicherheitshinweise der Kurzanleitung bzw. des Hilfemenüs sind unbedingt zu beachten. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-

Lieferumfang

• USB Oszilloskop

• USB-Kabel

• Software und Bedienungsanleitung auf CD

• Kurzanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

• Schließen Sie das Messkabel zuerst an das Oszilloskop an, bevor Sie den Tastkopf mit dem zu testenden Signal-Messkreis verbinden. Trennen Sie nach Messende zuerst die Messkontakte vom Messkreis, bevor Sie das Messkabel vom Oszilloskop trennen.

• Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >30 V Wechselspannung (AC) bzw. >30 V Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten.

• Arbeiten Sie mit dem Gerät nicht in Räumen oder bei widrigen Umgebungsbedingungen, in/bei welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können.

• Vermeiden Sie den Betrieb in unmittelbarer Nähe von:

- starken magnetischen oder elektromagnetischen Feldern

- Sendeantennen oder HF-Generatoren

Dadurch kann der Messwert verfälscht werden.

• Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf

die Spezikationen des Oszilloskops abgestimmt sind.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

- Das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen oder

- nach schweren Transportbeanspruchungen.

• Schalten Sie das Gerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.

• Zerlegen Sie das Produkt nicht! Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume). Vermeiden Sie das Feucht- oder Nasswerden des Gerätes. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe kann es beschädigt werden.

• Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der

Messleitungen z.B. auf Beschädigung des Gehäuses oder Quetschung usw. Betreiben Sie das Gerät auf keinen Fall im geöffneten Zustand.

!LEBENSGEFAHR! Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen.

Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 30 V/AC rms oder 30 V/DC anliegen können! Lebensgefahr!

• Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung

Sicherheitshinweise

Lesen Sie bitte vor Inbetriebnahme die Kurzanleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.

Bei Schäden, die Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/ oder Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.

• Das Produkt ist kein Spielzeug. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

Bedienelemente

1 2 3 4 5

1 CH 1: BNC-Messeingang Kanal 1 2 CH 2: BNC-Messeingang Kanal 2 3 CH 3: BNC-Messeingang Kanal 3 4 CH 4: BNC-Messeingang Kanal 4 5 CAL: Kalibrierausgang 1KHz/2Vp-p Rechtecksignal

6 7 8

6 USB Anschluss: USB-Typ B-Anschluss 7 PRG - Nicht verfügbar 8 USBXI Anschluss für Multi-Instrumenten-Betrieb - Nicht verfügbar -

Auspacken

Kontrollieren Sie nach dem Auspacken alle Teile auf Vollständigkeit und auf mögliche Beschädigungen.

Beschädigte Teile dürfen aus Sicherheitsgründen nicht verwendet werden.

Setzen Sie sich im Falle einer Beschädigung mit unserem Kundenservice in Verbindung.

Installation der Messsoftware

Schalten Sie Ihren Computer ein und legen Sie die beiliegende Software-CD in das CD-Laufwerk Ihres Computers ein. Der Autostart-Modus startet in der Regel automatisch die Installation der Messsoftware. Erfolgt dies nicht automatisch, klicken Sie auf die Datei „setup.exe“ in dem Verzeichnis auf dem Datenträger

Reinigung

Bevor Sie das Gerät reinigen, schalten Sie es aus und trennen es vom USB-Kabel.

Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies

von Hand möglich ist, können spannungsführende Teile freigelegt werden.

Vor einer Reinigung oder Instandsetzung müssen alle angeschlossenen

Leitungen vom Gerät getrennt und das Gerät ausgeschaltet werden.

• Verwenden Sie zur Reinigung keine scheuernden, chemischen oder aggressive Reinigungsmittel wie Benzine, Alkohole oder ähnliches. Dadurch wird die Oberäche des Gerätes angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä

• Zur Reinigung des Gerätes und der Messleitungen nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen.

Technische Daten

Allgemein DSO-3074 DSO-3104 DSO-3204

Messeingänge Vier getrennte Kanäle CH1 - CH4 Eingangsimpedanz 1MOhm // 25pF Eingangsspannung max. 35 V/DV oder 35 Vp/AV Eingangskopplung DC - AC - GNG Vertikale Auösung 8 Bits Bandbreite (-3dB) 70MHz 100MHz 200MHz Speichertiefe max. 64K/1CH 32K/2CH 16K/4CH Triggermodus Auto, Normal, Single Software Windows® ab XP Stromversorgung USB-Bus-Powerd 2x USB Arbeitsbedingungen 0 °C bis +40 °C (15% bis 80% rF) Lagerbedingungen -20 °C bis +60 °C (15% bis 85% rF) Gewicht 900 g Abmessungen (L x B x H) ca. 190 x 100 x 35 mm

Anschluss und Installation

Verbinden Sie das beiliegende Y-USB-Anschlusskabel mit zwei freien USB-Ports an Ihrem Computer und anschließend mit dem USB-Anschluss (6) am DSO.

Bei der ersten Verbindung des DSO mit dem PC wird der Treiber installiert. Erfolgt dies nicht automatisch, führen Sie das bitte manuell durch. Gehen Sie hierfür in die

Systemsteuerung und öffnen den Gerätemanager. Klicken Sie mit der rechtem Maustaste auf das Symbol mit dem gelben Ausrufezeichen und dann auf Treibersoftware aktualisieren. Sie können jetzt automatisch oder manuell nach den Treibern suchen.

Messungen durchführen

Zum Starten der Messung klicken Sie auf das Software-Icon Starten Sie den PC und stellen Sie vor dem Programmstart die USB-Verbindung zwischen PC

und DSO her. Öffnen Sie das Programm „DSO-XXXX“ durch Doppelklick auf das Software-Icon. Der Startbildschirm der Messsoftware erscheint und initialisiert das DSO. Das DSO ist jetzt einsatzbereit.

Über die Softwaretaste „AUTO“ (Autoset) werden alle Parameter am DSO automa-

tisch eingestellt, so dass eine optimale Signaldarstellung am Bildschirm erfolgt.

Das Messsignal darf nur am Innenleiter angelegt werden. Der Außenleiter

(Bezugsmasse) ist mit Erdpotential (Schutzleiter) verbunden

• Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen, abgerissen usw.) ist.

• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse/Messpunkte während der Messung nicht, auch nicht indirekt, berühren.

• Greifen Sie während der Messung niemals über die fühlbare Griffbereichsmarkierung der Tastköpfe. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.

• Verwenden Sie das Gerät nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! / energiereiche Überspannungen!). Achten Sie darauf, dass Ihre Hände, Schuhe, Kleidung, der Boden, das Messgerät bzw. die Messleitungen, Schaltungen und Schaltungsteile usw. unbedingt trocken sind.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Brief instructions

„DSO-3074“ USB oscilloscope „DSO-3104“ USB oscilloscope „DSO-3204“ USB oscilloscope

Item no. 1490904 Item no. 1490960 Item no. 1490962

Intended use

The oscilloscope unit is intended for use in combination with a Windows® based computer with two USB 2.0 interfaces as a fully digital storage oscilloscope (short DSO) for the visualisation of electrical quantities and signals. There are four independent input channels available for measurement. The probes are connected to the DSO via BNC connectors. Operation and display is performed using the enclosed measurement program. It is equivalent to a real oscilloscope operating interface.

The bandwidth and the sampling rate depend on the type, as follows: DSO-3074 USB DC - 70 MHz at 1 GS/s DSO-3104 USB DC - 100 MHz at 1 GS/s DSO-3204 USB DC - 200 MHz at 1 GS/s The maximum input values, 35 V/DC or 35 V/AC, indicated on the device may never be ex-

ceeded. Any use other than that described above could lead to damage to this product and involves the

risk of short circuits, re, electric shock, etc. No part of the product may be modied or rebuilt, and the housing must not be opened.

Measurements are not permitted in damp rooms or outdoors, nor under adverse environmental conditions.

Adverse environmental conditions are:

- Wet conditions or high air humidity,

- Dust and ammable gases, vapours or solvents,

- Thunderstorms or similar conditions such as strong electrostatic elds, etc.

This quick guide explains the safety measures that should be taken to make working with the device as safe as possible. The individual device functions are explained in more detail in the help menu of the Windows program or in the APP.

Always observe the safety instructions of these operating instructions or the help menu. This product complies with the applicable national and European requirements. All names of

Package contents

• USB oscilloscope

• USB cable

• Software and operating instructions on CD

• Brief instructions

• First, connect the measurement cable to the oscilloscope; then connect the probe

to the signal measuring circuit to be tested. After nishing the measurements, disconnect the measurement leads from the circuit rst and then disconnect the

cable from the oscilloscope.

• Take particular care when dealing with voltages exceeding 30 V/AC or 30 V/DC! Even at these voltages, there is a danger of fatal electric shock if you touch electric conductors.

• Do not use the device in rooms or under unfavourable ambient conditions in which there are or could be combustible gases, vapours or dust.

• Do not use in the immediate vicinity of:

- strong magnetic or electromagnetic elds

- transmitting aerials or HF generators

These can distort the measurement.

• Use only measurement lines and accessories for the measurement that match the

specications of the oscilloscope.

• If a safe operation can no longer be assumed, the device must be put out of operation and secured against unintended operation. Safe operation can no longer be assumed if:

- the product shows visible damage,

- does not function any longer and

- the unit was stored under unfavourable conditions for a long period of time or

- it has been subjected to considerable stress in transit.

• Never switch the device on immediately after having taken it from a cold to a warm environment. The condensation that forms might destroy your device. Allow the device to reach room temperature before switching it on.

• Do not disassemble the product! There is risk of a life-threatening electric shock!

• Do not carelessly leave the packaging material lying around, since it could become a dangerous plaything for children.

• The device is intended only for dry interior rooms (not bathrooms or similar damp rooms). The device must not get wet or damp. There is risk of a life-threatening electric shock!

• On industrial sites, the accident prevention regulations of the association of the industrial workers‘ society for electrical equipment and utilities must be followed.

• Measurement instruments used at schools, training facilities, do-it-yourself and hobby workshops should not be handled unless supervised by trained, responsible personnel.

• If you have doubts about how the device should be operated or how to connect it safely, consult a trained technician.

• Please handle the product carefully. The product can be damaged if crushed, struck or dropped, even from a low height.

• Regularly check the technical safety of the device and the measuring cables,

e.g., for damage to the casing or pinching of the cables etc. The device may in no case be opened or used, if the covers have been removed.

!RISK OF FATAL INJURY! Never exceed the maximum admissible input values. Never touch circuits or

parts of circuits when they may contain voltages greater than 30 V/AC rms or 30 V/DC! Danger to life!

• If in doubt about how to connect the device correctly, or should any questions arise that are not answered in these operating instructions, please contact our technical service or another specialist.

Up-to-date operating instructions

Download the latest operating instructions via the link www.conrad.com/downloads or scan the QR code. Follow the instructions on the websit

Safety instructions

Please read through the quick guide carefully before using the device. It contains important information on its correct operation.

The warranty will be void in the event of damage caused by failure to observe these safety instructions! We do not assume any liability for any resulting damage!

We shall not accept liability for damage to property or personal injury caused by incorrect handling or non-compliance with the safety instructions! In such cases, the warranty will be null and void.

• The unauthorised conversion and/or modication of the product is not allowed for safety and approval reasons. Do not disassemble the product.

• The product is not a toy. Therefore, be especially careful when children are around.
