DSO-1062D Digitális oszcilloszkóp Használati útmutató

Biztonsági tudnivalók

1. fejezet Biztonsági tudnivalók

1.1.

Általános biztonsági előírások (rövid változat)

Kérjük, figyelmesen olvassa el az alábbi biztonsági tudnivalókat a személyi sérülések és a készülék, illetve a csatlakoztatott készülék károsodásának megakadályozása érdekében! Kérjük, hogy a lehetséges veszélyek megelőzése érdekében a készüléket csak a tervezett rendeltetésszerű felhasználási céljára használja!

Karbantartási munkákat kizárólag erre feljogosított, szakképzett személyzet végezhet.

Kerülje el a tűz- és balesetveszélyt!

Megfelelő kábel használata. Csak az ehhez a készülékhez megadott típusú és az adott

felhasználási országban érvényes előírások szerint tanúsított hálózati kábelt használjon. Kifogástalan csatlakoztatás és lekötés. Csatlakoztassa a mérőfejet az oszcilloszkóphoz a

vizsgált áramkörre csatlakoztatás előtt; és csak akkor vegye le az oszcilloszkópról, amikor már leválasztotta a vizsgált áramkörökről!

A készülék földelése A készülék földelése a hálózati kábel földelőcsatlakozóján keresztül történik. Az áramütés elkerülése érdekében a földelőcsatlakozónak a földeléssel összekapcsolva kell lennie. A csatlakozók bementi vagy kimeneti kapcsokra csatlakoztatása előtt győződjön meg róla, hogy a készülék kifogástalanul földelve van!

A mérőfej helyes csatlakoztatása A mérőfej földelővezetékét földpotenciálra csatlakoztassa! Soha ne

kapcsolja a földelővezetéket veszélyes hálózati feszültségre!

Ellenőrizze az összes kapocsfeszültséget! A tűz- és balesetveszély elkerülése érdekében vegye figyelembe a készülék típustábláján található összes teljesítményadatot és jelölést. Olvassa el a használati útmutatóban a teljesítményadatok részletes megadását, mielőtt bármit a készülékre csatlakoztat!

Soha ne működtesse a készüléket védőburkolat nélkül! Soha ne használja a készüléket leszerelt védőburkolattal vagy házfalakkal!

Kerülje el a szabaddá vált áramköröket! Soha ne érintse meg a szabaddá vált csatlakozásokat és szerkezeti elemeket, amíg a készülék áram alatt van!

Soha ne használjon hibás készüléket. Ha feltételezhető, hogy a készülék károsodott, ellenőriztesse a készüléket szakképzett szervízszakemberrel!

Gondoskodni kell a megfelelő szellőztetésről.

Ne működtesse a készüléket nedves/ párás környezetben!

Soha ne használja a készüléket robbanásveszélyes környezetben!

Tartsa a készülékfelületeket tisztán és szárazon!

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Biztonsági tudnivalók

1.2.

Biztonsággal kapcsolatos fogalmak és szimbólumok

Az alábbi biztonsággal kapcsolatos fogalmak fordulnak elő a használati útmutatóban:

FIGYELMEZTETÉS! Olyan helyzeteket vagy műveleteket jelöl, amelyek sérüléshez vagy

életveszélyhez vezethetnek.

VIGYÁZAT! Olyan helyzeteket vagy műveleteket jelöl, amelyek az oszcilloszkóp vagy más

tárgyak sérüléséhez vezethetnek.

1.3.

Feliratok a készüléken

Az alábbi feliratok fordulhatnak elő a készüléken:

DANGER (VESZÉLY) A jelölés elolvasásának pillanatában fennálló közvetlen sérülésveszélyt jelöl.

WARNING (FIGYELMEZTETÉS) A jelölés elolvasásának pillanatában fennálló közvetett sérülésveszélyt jelöl.

CAUTION (VIGYÁZAT) Ezen készülék vagy más tárgy károsodásának veszélyére hívja fel a figyelmet.

1.4.

A készüléken található szimbólumok

Az alábbi szimbólumok képe fordulhat elő a készüléken:

Védővezeté

csatlakozó

(Földelő

csatlakozó)

Mérőkészülék

Védőföldelés

VIGYÁZAT!

Lásd a

használati

útmutatót.

Mérőkészülék

Bemeneti

csatlakozó

Üzemi Üzemi Nagykapcsoló KI (áram)

Kapcsoló BE feszültség

(áram)

1.5

A készülék selejtezése, hulladékkezelése

A készülék újrahasznosítása

Ennek a készüléknek az előállítása természetes források kiaknázásával és felhasználásával történik. Ha a készülék hulladékkezelése nem környezetbarát módon történik, akkor a készülék néhány anyaga káros vagy mérgező lehet a környezetre vagy az emberi egészségre. Ezek környezetbe kerülésének megakadályozása és a természetes erőforrások pazarlásának

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Biztonsági tudnivalók

minimalizálása érdekében javasoljuk, hogy gondoskodjon a készülék előírásszerű, környezetbarát hulladékkezeléséről, ezzel a benne lévő anyagok többségének újrahasznosításáról.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Típus

ák Sávszélesség

gyakoriság

LCD

DSO

1062D

2 60MHz

500MS/s

7 collos

színes kijelző

Áttekintés

2. Fejezet Áttekintés

2.1

A DSO-1062D típus rövid bemutatása

Csatorn

0-1 táblázat DSO-1062D fő funkciói

A DSO-1062D oszcilloszkóp sávszélessége 60MHz és valós idejű, valamint ekvivalens mintavételezési gyakorisága 500MSa/s [megamintavételezés/másodperc] és 25Gsa/s. Az oszcilloszkóp ezen kívül a rezgésfolyamat jobb megfigyelhetősége érdekében 1M maximális tárolási mélységgel, az egyszerű kezelés érdekében WINDOWS-hoz hasonló kezelőfelülettel ellátott 7 colos színes TFT képernyővel rendelkezik.

Ezen túlmenően a mérési folyamatok közben a számos menüadat és az egyszerűen kezelhető funkciógombok a lehető legtöbb információ megszerzését teszik lehetővé; a multifunkciós gombok és a gyorsbillentyűk használatával sok időt spórolhat meg a kezelés során. Az Autoset funkció lehetővé teszi a szinuszos és négyszögjelek automatikus észlelését; a mérőfejellenőrző varázsló segíti Önt a mérőfej kompenzáció és a mérőfej csillapítási tényezőjének beállítása során. Az oszcilloszkóp által kínált három módszer (tartalomtól (szövegkörnyezettől) függő, kereszthivatkozások és index) felhasználásával minimális időn belül elsajátítható a készülék kezelése, aminek köszönhetően növelhető az Ön hatékonysága a termelés és fejlesztés során.

Mintavételezési

2.2 Súgórendszer

Az oszcilloszkóp helyi súgómenüvel is rendelkezik, amelynek témái minden funkciót lefednek. A súgót használhatja különböző információtípusok megjelenítéséhez:

 Általános információk az oszcilloszkóp megértéséhez és az oszcilloszkóp használatához, pl.

a menürendszerhez kapcsolódóan.

  Információk a specifikus menükről és a kezelőelemekről, mint pl. a függőleges pozíció

szabályozásról.



  Tanácsok az oszcilloszkóp használata közben felmerülő problémák megoldásához, pl. a

zajcsökkentéshez.

A súgórendszer három módszert kínál a kívánt információk megtalálásához:



Tartalomtól függő súgófelület, kereszthivatkozások és index.

DSO-1062D Digitális oszcilloszkóp Használati útmutató



Áttekintés

 Tartalomtól függő súgófelület



Nyomja meg a HELP (súgó) gombot a készülék előlapján, és az oszcilloszkóp megjeleníti a képernyőn legutóbb megjelenített menüvel kapcsolatos információkat. A HELP SCROLL LED a HORIZONTAL POSITION gomb mellett jelzi, hogy a gomb alternatív funkciót (súgómenü lapozás) lát el. Ha egy téma hosszabb egy oldalnál, akkor forgassa el a HELP-SCROLL gombot a témán belüli lapozáshoz.

 Hiperhivatkozások



A legtöbb súgótéma tartalmaz hegyes zárójelbe foglalt kifejezéseket, pl. <Autoset>. Ezek hivatkozások más témákra. Forgassa el a HELP SCROLL gombot, a kijelölés egyik hivatkozásról a másikra történő áthelyezéséhez. Nyomja meg a Show Topic (téma megmutatása) opciógombot a kijelölt hivatkozáshoz hozzárendelt téma megjelenítéséhez. Nyomja meg a Back (vissza) opciógombot az előző témához való visszatéréshez.

 Index



Nyomja meg a HELP (súgó) gombot a készülék előlapján, majd nyomja meg az Index opciógombot. Nyomja meg a Page Up (oldal fel) vagy Page Down (oldal le) opciógombot annyiszor, amíg eléri a kívánt témát tartalmazó index oldalt. Nyomja meg a HELP SCROLL-gombot a súgótéma kijelöléséhez. Nyomja meg a Show Topic (Téma megmutatása) opciógombot a téma megtekintéséhez.

Megjegyzés: Nyomja meg az Exit (Kilépés) opciógombot vagy bármely más menügombot a súgó szövegének képernyőről történő törléséhez és a hullámforma megjelenítéséhez történő visszatéréshez.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Első lépések

3. Fejezet Első lépések

3.1

Telepítés

Az oszcilloszkóp üzem közbeni kifogástalan szellőzésének biztosításához hagyjon legalább 5 cm szabad helyet a készülék felett és minden oldalán.

3.1.1.

Csatlakoztassa a készüléket 90 - 240 V

Áramellátás

és 45 - 440 Hz tápegységhez.

eff

3.1.2. Hálózati kábel

Használja a külön ehhez a készülékhez ajánlott tápkábelt. Lásd a 8.2 Tartozékok fejezetben a részletes műszaki adatokat.

3.2 Működés ellenőrzés

Végezze el az alábbi lépéseket az oszcilloszkóp gyors funkcionális ellenőrzéséhez.

3.2.1. Az oszcilloszkóp bekapcsolása

Csatlakoztassa az oszcilloszkópot hálózati csatlakozóaljzatra, és nyomja meg a BE-/Ki kapcsolót. Majd nyomja meg a DEFAULT SETUP (alapértelmezett beállítás) nyomógombot. A mérőfej gyárilag beállított csillapítási tényezője 10X.

Default setup (alapértelmezett beállítások) gomb

3.2.2. Az oszcilloszkóp csatlakoztatása

Állítsa a mérőfejen található kapcsolót 10X állásra, és csatlakoztassa a mérőfejet az oszcilloszkóp 1-es csatornájához. Tegye először a mérőfej csatlakozóját az 1-es bemeneti csatorna BNC csatlakozóhüvelyének kiálló részével egy vonalba, és kicsit nyomja meg a csatlakozás létrehozásához, majd fordítsa a csatlakozódugót jobbra, a mérőfej

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Első lépések

rögzítéséhez; tegye fel a mérőcsúcsot és referenciavezetéket, és vigye a hegyet a PROBE COMP (mérőfej kompenzálása) kapcsokhoz. Ennek a jelölése: Probe COMP ~5V@1KHz

CH1: a mérőfej csatlakoztatása

PROBE COMP

3.2.3. A hullámforma megfigyelése

Nyomja meg az AUTOSET-gombot, és néhány másodpercen belül megjelenik egy kb. 5Vpp (csúcstól csúcsig) 1kHZ négyszögjel a képernyőn. Nyomja meg kétszer a CH1 MENU gombot az 1-es csatorna eltávolításához. Nyomja meg a CH2 MENU gombot, és

ismételje meg a 2. és 3. lépést a 2. csatorna megfigyeléséhez.

3.3 Mérőfej ellenőrzése

3.3.1. Biztonság

Az áramütés elkerülése érdekében a mérőfej használata közben tartsa az ujjait mindig a mérőfejház védőszerkezete mögött. Ne érintse meg a mérőfej fém részeit, miközben ezek a feszültségforráshoz vannak csatlakoztatva. A mérés előtt csatlakoztassa a mérőfejet az oszcilloszkóphoz, és csatlakoztassa a földelőkapcsot a földeléshez.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Első lépések

Ujjvédő

3.3.2. A mérőfejellenőrző varázsló használata

Mérőfej bemeneti csatornára csatlakoztatásakor mindig használja a mérőfejellenőrző varázslót a mérőfej kifogástalan működésének ellenőrzése érdekében. Ehhez két lehetőség kínálkozik:

1）Használja a függőleges menüt (nyomja meg pl. a CH1 MENU gombot) a mérőfej csillapítási tényezőjének beállításához.

2）Nyomja meg A PROBE CHECK gombot a mérőfejellenőrző varázsló használatához, és kövesse a menüben megjelenő utasításokat a mérőfej csillapítási tényezőjének helyes beállításához.

3.4 A mérőfej manuális kompenzálása

Amikor első alkalommal csatlakoztatja a mérőfejet egy bemeneti csatornához, akkor végezze ezt a beállítást manuálisan a mérőfej bemeneti csatornához illesztéséhez. A nem kompenzált vagy helytelenül kompenzált mérőfejek hibákhoz vagy téves mérési eredményekhez vezethetnek. A mérőfej kompenzálásának beállításához az alábbiak szerint kell eljárni:

1. Állítsa be a mérőfej csillapítási tényezőjét a csatorna menüjében 10X értékre. Állítsa a mérőfejen található kapcsolót 10X állásra, és csatlakoztassa a mérőfejet az oszcilloszkóp 1-es csatornájához. Horgos mérőfej használata esetén győződjön meg róla, hogy a horog megfelelően illeszkedik a mérőfejre. Rögzítse a mérőcsúcsot a PROBE COMP ~5V@1KHz kapocsra (mérőfej kompenzálása), és a referenciavezetéket a PROBE COMP földelőkapcsára. Jelenítse meg a csatornát, és nyomja meg az AUTOSET gombot.

2. Ellenőrizze a megjelenített hullámforma alakját.

Helyesen kompenzált

Túlkompenzált

Alulkompenzált

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Első lépések

3. Szükség esetén használjon szigetelt csavarhúzót, és állítsa a mérőfej változó kapacitását addig, amíg a hullámforma alakja a fent bemutatott ábrának megfelel. Szükség esetén ismételje meg ezt a lépést. A beállítás módját lásd az alábbi ábrán.

3.5 A mérőfej csillapítási tényezőjének beállítása

A mérőfejek különböző csillapítási tényezővel rendelkeznek, ami befolyásolja a hullámformák függőleges osztását. A mérőfejellenőrzési funkció segítségével megállapítható, hogy a mérőfej csillapítási opció megegyezik-e a mérőfej csillapítási tényezőjével.

A mérőfej ellenőrzésének alternatív lehetőségeként megnyomhatja a függőleges menü egyik gombját is (pl. A CH1 MENÜ gombot), és kiválaszthatja a mérőfej csillapítási tényezőjének megfelelő mérőfej opciót.

Figyeljen arra, hogy a mérőfej csillapításkapcsolójának állása megegyezzen az oszcilloszkópon beállított mérőfej opcióval. A kapcsoló lehetséges beállításai: 1X és 10X.

Ha a csillapításkapcsoló 1X állásra van állítva, akkor a mérőfej az oszcilloszkóp sávszélességét 6Mhz-re korlátozza. Az oszcilloszkóp teljes sávszélességének használatához állítsa a kapcsolót minden esetben 10X-re.

Csillapításkapcsoló

3.6 Önkalibrálás

Az önkalibrálási eljárás a maximális mérési pontosság elérése érdekében lehetővé teszi az oszcilloszkóp jelútjának optimalizálását. Ez az eljárás bármikor elvégezhető, de mindig el kell végezni abban az esetben, ha a környezeti hőmérséklet több mint 5°C-ot változik. A pontosabb kalibráláshoz kapcsolja be az oszcilloszkópot, és várjon 20 percet, amíg a készülék felmelegszik.

A jelút kompenzálásához kössön le minden mérőfejet és kábelt

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Első lépések

az előlapon található bemeneti csatlakozókról. Nyomja meg ezután az UTILITY (segédprogram) gombját, válassza ki a Do Self Cal (önkalibrálás) opciót, és kövesse a képernyőn megjelenő utasításokat.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Fő funkciók - leírás

4. fejezet

Ebben a fejezetben néhány olyan általános információ található, amelyet tudni kell az oszcilloszkóp használata előtt. A fejezet az alábbi témákat fejti ki:

1. Az oszcilloszkóp beállítása

2. Triggerelés

3. Adatgyűjtés

4. A hullámformák léptékének és pozíciójának beállítása

5. A hullámformák mérése

Fő funkciók - leírás

4.1 Az oszcilloszkóp beállítása

Az oszcilloszkóp használata során az alábbi három funkció gyakran fordul elő: Autoset, beállítás mentése és beállítás előhívása. Az alábbiakban a három funkció bemutatása következik.

Autoset (Automatikus beállítás): Ez a funkció a vízszintes és függőleges lépték automatikus paraméterezésére, valamint a triggerelés csatolásának, típusának, pozíciójának, jelirányának, szintjének és üzemmódjának beállítására használható a stabil hullámforma megjelenítésének érdekében.

A beállítás mentése: Alapértelmezésben az oszcilloszkóp minden alkalommal bezárás előtt automatikusan elmenti a beállítást, és a következő bekapcsoláskor automatikusan ezt a beállítást hívja elő. (Megjegyzés: A beállítás módosítása után mindig várjon legalább 5 másodpercet az oszcilloszkóp kikapcsolása előtt az új beállítások helyes mentésének biztosításához.) Az oszcilloszkóp 10 beállítást tartósan tud tárolni, és szükség esetén ezeket elő tudja hívni.

A beállítás előhívása: Az oszcilloszkóp minden egyes elmenett beállítást vagy a gyári beállítást elő tudja hívni.

Gyári beállítások: Az oszcilloszkóp gyárilag beállításra kerül a normál felhasználásra. Ez az alapértelmezett beállítás. Ezeket a beállításokat bármikor előhívhatja. A gyári beállítások megjelenítéséhez, lásd az5.6.3. fejezetet.

4.2 Triggerelés

A trigger határozza meg azokat a feltételeket, amelyek lehetővé teszik a jelfelvételt és a hullámforma megjelenítését. Ha a trigger beállítása megfelelő, az oszcilloszkóp az instabil jeleket vagy az üres képernyőt értelmezhető hullámformává alakítja. Az alábbiakban bevezetést talál néhány triggerelési alapelvről.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Fő funkciók - leírás

Triggerforrás: A trigger több jelforrásból létrehozható. A leggyakoribb jelforrás a bemeneti csatorna (választhatóan a CH1 és CH2). Függetlenül attól, hogy a jel megjelenítésre kerül vagy sem, ez a jelforrás normál folyamatok triggerelésére alkalmas. A trigger jelforrása származhat külső triggercsatornához vagy az áramellátáshoz csatlakoztatott tetszőleges jelből is (csak éltrigger esetén). Áramellátás bemeneti jelforrásként történő használata esetén a jel és a hálózati áramellátás közötti frekvenciaviszonyt mutatja.

Trigger típusa: Az oszcilloszkópnak hatféle triggerelési típusa van: éltrigger, videotrigger, impulzusszélesség trigger, Slope, Overtime (időtúllépés) és Swap (váltakozó) triggerelés.



Éltrigger: Ez a triggerelési típus analóg vagy digitális vizsgálati áramköröket használ a triggereléshez. A triggerelés ebben az esetben akkor történik, amikor a bementi triggerforrás jele adott irányban adott szintet ér el.



 Videotrigger: ez a standard videójelek speciális mezőjén vagy soronként triggerel.



 Triggerelés impulzusszélességre: ez normál vagy szokatlan impulzusokat indíthat,



amennyiben ezek megegyeznek a trigger beállításaival.



 Slope trigger: a jel felfutási vagy lefutási idejét használja a triggereléshez.



 Overtime Trigger (időtúllépés triggerelés): akkor fordul elő, amikor a jel éle eléri a

beállított időt.





Swap Trigger (váltakozó triggerelés): mint az analóg oszcilloszkóp funkciója, és lehetővé teszi két különböző frekvenciájú jel stabil megjelenítését. Ez főként a CH1 és CH2 két analóg csatorna közötti speciális frekvenciát használja úgy, hogy a csatornák a trigger áramkörök között átkapcsoló triggerjeleket hoznak létre.



Trigger üzemmód: Választhat az auto vagy normál üzemmód közül annak meghatározásához, hogy az oszcilloszkóp milyen módon gyűjtse az adatokat, ha nem talál triggerfeltételt. Az auto üzemmód önműködően, érvényes trigger nélkül végzi a jelfelvételt. Ez lehetővé teszi a triggereletlen jelalakok 80ms/div vagy ennél lassabb időalapon történő létrehozását. A normál üzemmód csak akkor frissíti a megjelenített hullámformát, amikor az oszcilloszkóp érvényes triggerfeltételt detektál. Ez előtt a frissítés előtt az oszcilloszkóp mindig a régi hullámformát jelenítni meg. Használja ezt az üzemmódot abban az esetben, amikor csak a ténylegesen triggerelt hullámformákat szeretné látni. Ebben az üzemmódban az oszcilloszkóp csak az első triggerjel után jeleníti meg a hullámformát. Ha egy egyszeri lefutású jelet szeretne felvenni, akkor nyomja meg a SINGLE SEQ gombot.

Triggercsatolás: A triggercsatolás határozza meg, hogy a jel melyik része kerüljön be a triggeráramkörbe. Ez hozzájárulhat a hullámforma stabil megjelenítéséhez. A triggercsatolás használatához nyomja meg a TRIG/MENU gombot, válassza ki az éltriggerelést vagy az impulzusszsélességre triggerelést, és jelöljön meg ezután egy Coupling (csatolás) opciót.

Trigger Position (triggerpozíció): A vízszintes pozíció beállítása hozza létre a trigger pozíciója

és a képernyő középpontja közötti időt.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Fő funkciók - leírás

Slope and Level (jelirány és szint): A jelirány és szint a trigger meghatározására szolgál. A jelirány opciók határozzák meg, hogy a triggerpont a jel felfutó vagy lefutó élén legyen. A trigger jelirányának beállításához nyomja meg a TRIG/MENU gombot, válassza ki az éltriggert, és a Slope gombbal válassza ki a felfutó vagy lefutó él opciót. A TRIGGER LEVEL (triggerszint) gombbal állítható be, hogy a jel élének mely részén legyen a triggerpont.

A triggerszint beállítható függőlegesen .

Felfutó él A triggerként használt jel-él lehet a felfutó vagy lefutó él.

Lefutó él

4.3 Adatgyűjtés

Analógjel felvételénél az oszcilloszkóp az analóg jelet digitális jellé alakítja. Két jelfelvételi mód van: valós idejű jelfelvétel és ekvivalens idejű jelfelvétel. A valós idejű jelfelvétel három típusa a normál, a csúcsérték detektálás és az átlagolás. A mintavételezés gyakorisága az időalap beállításától függ.

Egyszerű mintavételezés: Ennél a jelfelvételi üzemmódnál az oszcilloszkóp egyenletes időközökben méri a jelet a hullámalak létrehozásához. Ennél a módszernél a jelek megjelenítése többnyire nagyon precíz. Ezzel a módszerrel azonban nem érzékelhetők az analóg jel két mérési pont között esetlegesen előforduló gyors ingadozásai, ami alulmintavételezési hibához és a keskeny impulzusok kihagyásához vezethet. Ezekben az esetekben a csúcsértékték-detektálást érdemes választani.

Csúcsérték-detektálás: Ennél a jelfelvételi üzemmódnál az oszcilloszkóp a bemeneti jel legmagasabb és legalacsonyabb értékeit választja ki minden egyes mintavételezési intervallumból, és ezeket az értékeket használja a hullámforma megjelenítéséhez. Ilyen módon az oszcilloszkóp képes azoknak a keskeny impulzusoknak a felvételére és megjelenítésére, amelyek egyébként egyszerű mintavételezés-nél elvesztek volna. Mindenesetre ebben az üzemmódban erősebb lehet a zaj.

Átlagolás: Ennél a jelfelvételi üzemmódnál az oszcilloszkóp összegyűjti a különböző hullámformákat, és átlagot képez belőlük, és az ebből eredő hullámformát jeleníti meg. Válassza ezt a módszert a zaj csökkentéséhez.

Ekvivalens jelfelvétel: Ez a jelfelvételi üzemmód periodikus jelek felvételezéséhez alkalmazható. Ha a mintavételezési gyakoriság valós idejű jelfelvételnél túl alacsony, az oszcilloszkóp egy meghatározott gyakoriságot fog használni az adatgyűjtéshez, méghozzá az adatrekord mintavételezése utáni alig észrevehető, állandó késleltetéssel. A jelfelvétel N-szeres ismétlése után az oszcilloszkóp a felvett Nadatrekordot idő szerint rendezi az új adatrekord létrehozásához. Ezt követően létrehozza az új hullámformát. Az "N"-szeres mennyiség az ekvivalens jelfelvétel mintavételezési gyakoriságára vonatkozik.

Időalap: Az oszcilloszkóp a hullámformákat a bemeneti jel diszkrét pontokhoz tartozó értékének mintavételezésével digitalizálja

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Fő funkciók - leírás

Az időalappal beállítható, hogy milyen gyakoriságú legyen ezeknek az értékeknek a digitalizálása. Állítsa a SEC/DIV gombbal az időalapot az Önnek megfelelő vízszintes léptékre.

4.4 A hullámforma léptékének és pozíciójának beállítása

A hullámforma megjelenítése a képernyőn a lépték és a pozíció beállításával módosítható. A lépték változtatása a hullámforma méretét növeli vagy csökkenti. A pozíció változtatásával a hullámformát felfelé, lefelé, jobbra vagy balra mozgathatja.

A (mérőhálótól balra található) csatornajel minden egyes hullámformát azonosít a képernyőn, és a felvett hullámforma földpontjára mutat.

Függőleges lépték és pozícionálás: A hullámforma függőleges pozícióját a képernyőn történő felfelé és lefelé mozgatással módosíthatja. Az adatok összehasonlításához adott esetben az egyik hullámformát a másikra kell mozgatni. Amikor megnyomja a VOLTS/DIV gombot a hullámforma függőleges léptékének beállításához, akkor a hullámforma képe függőlegesen összeszűkül vagy kitágul.

Vízszintes lépték és pozíció beállítása: triggerelés előtti információk

A HORIZONTAL POSITION (vízszintes pozíció) gomb állításával megtekintheti a hullámforma triggerelés előtti és/vagy triggerelés utáni adatait. Ha megváltoztatja a hullámforma vízszintes pozícióját, akkor tulajdonképpen a képernyő középpontja és a triggerelés közötti időt változtatja.

Ha pl. a vizsgált áramkörben fellépő zavar okát szeretné megtudni, akkor a zavarjelre kell triggerelnie, és hosszabb időt kell beállítania a triggerjel előtt ahhoz, hogy a zavarjel előtti adatokat összegyűjthesse. Ekkor a trigger előtti adatok elemzésével keresheti a zavarjel okát. Az összes hullámforma vízszintes léptéke a SEC/DIV gomb elforgatásával állítható. Pl., amikor a hullámformának csak egy periódusát szeretné megnézni a felfutó él túllövésének mérésére. Az oszcilloszkóp a vízszintes léptéket idő/skálaosztás egységben jelzi ki a felvételen. Mivel az összes hullámforma ugyanazt az időalapot használja, az oszcilloszkóp csak egy értéket mutat az összes aktív csatornára.

4.5 A hullámformák mérése

Az oszcilloszkóp a feszültséggrafikonokat az idő függvényében rajzolja ki, és segítségével megmérhető a megjelenített hullámforma. Különböző módszerek állnak rendelkezésre a mérések elvégzésére, a mérések elvégezhetők a mérőhálóval, a kurzorokkal vagy automatikus mérés segítségével.

Mérőháló: Ez a módszer lehetővé teszi a gyors vizuális becslést és az egyszerű mérés elvégzését a mérőháló és a skálaosztások segítségével.

Például egyszerű méréseket végezhet úgy, hogy

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Fő funkciók - leírás

megszámolja a nagyobb és a kisebb skálaosztásokat, és a kapott számot megszorozza a léptéktényezővel. Ha hullámforma legalacsonyabb és legmagasabb értékei között a mérőháló 6 legnagyobb osztását látja, és tudja, hogy a léptéktényező 50mV/osztás, akkor az alábbiak szerint könnyedén kiszámíthatja a csúcstól-csúcsig amplitúdót:

6 osztás x 50mV/osztás = 300mV.

Kurzorok: Ez a módszer a kurzorok mozgatásának segítségével teszi lehetővé a mérést. A kurzorok mindig párosával láthatók, és a funkció közvetlenül kijelzi a mérés eredményét. Két kurzortípus van: amplitúdókurzor és időkurzor. Az amplitúdókurzorok vízszintes szaggatott vonalként jelennek meg, és a függőleges paramétereket mérik. Az időkurzorok függőleges szaggatott vonalként jelennek meg, és a vízszintes paramétereket mérik.

A kurzorok használata esetén figyeljen arra, hogy a forrást arra a hullámformára állítsa be, amelyet a képernyőn mérni szeretne. A kurzor használatához nyomja meg a kurzor gombot.

Kurzor

Automatikus mérések: Ennél a módszernél az oszcilloszkóp az összes mérést automatikusan végzi. Mivel ez a mérési módszer a hullámforma felvett pontjait használja, pontosabb eredményt ad a mérőhálós és a kurzoros méréseknél. Az automatikus mérés a kijelzett mérési eredményeket periodikusan frissíti az oszcilloszkóp által gyűjtött új adatokkal.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Fő funkciók

5 fejezet

Fő funkciók

Az oszcilloszkóp előlapja különböző funkcióterületekre van osztva. Ez a fejezet gyors áttekintést nyújt az előlapon található kezelőszervekről (nyomógombokról és forgatógombokról), valamint a képernyőn kijelzett információkról és az ehhez kapcsolódó mérési folyamatokról. Az alábbi ábrán a DSO-1062D digitális oszcilloszkóp előlapja látható.

DSO-1062D előlapja

5.1 Kijelzési terület

1 23 4

17 16 15 14

6 7 8

13 12 11

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Fő funkciók

1 Kijelzési formátum:

:YT :XY

: Vektorok : Szaggatott vonal

A szürke az automatikus perzisztencia üzemmódot jelöli; a zöld szín azt jelenti, hogy aktiválva van a

perzisztencia üzemmód. Ha az ikon zöld, akkor a perzisztens megjelenítés a háttérben látható.

1. Jelfelvételi üzemmód: normál, csúcsérték-detektálás vagy átlagolás

2. Triggerelési állapot:

Az oszcilloszkóp a triggerelés előtt adatokat veszi fel.

A trigger előtti összes adat összegyűjtésre került, és az oszcilloszkóp kész a trigger

fogadására.

T Az oszcilloszkóp triggert talált, és a trigger utáni információkat veszi fel.

Az oszcilloszkóp automata üzemmódban van, és trigger nélkül felvételezi a hullámformát.

Az oszcilloszkóp Scan (pásztázó) üzemmódjában a hullámforma-adatok felvételezése és

megjelenítése folyamatos.

● Az oszcilloszkóp abbahagyta a hullámforma adatainak gyűjtését.

S Az oszcilloszkóp befejezte az egyszeri lefutású jel felvételét.

3. Eszközök ikonsor

Ha világít ez az ikon, akkor ez azt jelenti, hogy az oszcilloszkóp billentyűzetét az USB-n

keresztül a gazda-számítógép lezárta.

: A világító ikon csatlakoztatott USB-tárolóegységet jelez. : Ez az ikon csak az USB-Slave-Interface számítógéppel történő csatlakoztatása esetén világít.

4. Az adatkijelzőn megjelenik a fő időalap beállítása.

5. Fő időalap-ablak

6. Az ablakpozíció megjelenítése az adattárolóban és az adatok hosszúsága.

7. Ablak időalap

8. Ez a kezelői menü különböző információkat mutat a különböző funkciógombokról.

9. Az adatkijelző mutatja a frekvenciaszámláló állását.

10. A hullámforma vízszintes pozícióját mutatja.

11. Triggerelés típusa:

: Éltrigger felfutó élre.

: Éltrigger lefutó élre.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Beállítások

XY-formátumban alkalmazható vagy nem

CH1 VOLTS/DIV és

A vízszintes lépték és

FÜGGŐLEGES POZÍCIÓ beállításai

Pozíció beállítása

beállítások

A függőleges lépték és pozíció

folyamatos beállítása.

Math

Nem alkalmazható

Kurzorok

Nem alkalmazható

kijelzésre)

Nem alkalmazható

Időalap

- beállítások

Nem alkalmazható

Triggerbeállítások

Nem alkalmazható

Fő funkciók

: videotrigger sorszinkronizálással.

: videotrigger félképszinkronizálással.

: impulzusszélesség trigger, pozitív polaritás.

: impulzusszélesség trigger, negatív polaritás.

12. Előreugró ablak-felhívás

13. Triggerszint

14. Ez az ikon mutatja, hogy a hullámforma invertálva van, vagy nincs.

15. Sávszélesség korlátozása 20M. A világító ikon jelzi, hogy a sávszélesség korlátozása engedélyezve van, ellenkező esetben a korlátozás tiltott.

16. Ez az ikon a csatornacsatolást mutatja.

17. Csatornajel

18. Ebben az ablakban látható a hullámforma.

5.1.1 XY-formátum

Az XY-formátum a fáziskülönbségek elemzésére használható, pl. a Lissajous-ábrák elemzésére. Ez a formátum az 1-es és a 2-es csatorna feszültségét egymáshoz viszonyítva ábrázolja úgy, hogy a vízszintes tengely az 1-es csatornának, és a függőleges tengely a 2-es csatornának felel meg. Az oszcilloszkóp a triggerelés nélküli egyszerű mintavételezési jelfelvételi üzemmódot alkalmazza, és az adatokat pontok formájában jeleníti meg. A mintavételi gyakoriság 1 MS/s-re van beállítva.

YT formátumban a hullámalakok mintavételezési gyakoriságának felvételezése tetszőleges. Ugyanez a hullámforma XY-formátumban is ábrázolható. Ennek a folyamatnak a kivitelezéséhez állítsa meg a jelfelvételt, és változtassa a kijelzési formátumot XY formátumra.

Az alábbi táblázat néhány beállítás használatát mutatja XY-formátumban.

CH2 VOLTS/DIV és FÜGGŐLEGES POZÍCIÓ

Ref (referencia) vagy

Autoset (a kijelzési formátum visszaállítása YT

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Opciók

Beállítások

Megjegyzések

Ablakbeállítások

Felső ablak

só ablak

Mark

jobbra, illetve balra mutató nyíllal kereshetők.

(Kijelölés)

Fő funkciók

5.2 Vízszintes beállítások

A vízszintes beállításokat a hullámformák vízszintes léptékének és pozíciójának módosításához használhatja. A vízszintes pozícióhoz tartozó adatkijelzés a képernyő középpontjától megjelenített időt mutatja, és a triggerelés idejét használja nullának. Ha módosítja a vízszintes léptéket, akkor a hullámalak kitágul vagy összehúzódik a képernyő közepéhez viszonyítva. Az adatkijelzés a képernyő jobb felső sarkának közelében az aktuális vízszintes pozíciót mutatja másodpercben. Az M mutatja a 'fő időalapot’ és a W az 'ablak időalapot'. Az oszcilloszkóp kijelzőjén a mérőháló tetején a vízszintes pozíció kijelzéséhez egy nyílikon is látható.

1. HORIZONTÁLIS POZÍCIÓ-gomb: A trigger pozíció beállítására szolgál a képernyő közepéhez

képest. Nyomja meg a gombot, a triggerpont képernyő középpontjába való visszaállításához.

AN: A horizontális pozíció nullaként történő beállítására szolgál.

2. A HORIZ MENU opcióinak leírása:

A felső ablak vagy az alsó ablak kiválasztása kétablakos megjelenítésben Az ablakok kiválasztáskor kijelölésre kerülnek. Nyomja meg ezt az opciógombot az egyablakos üzemmódban, a kétablakos üzemmódra való átkapcsoláshoz.

Ez a funkció csak kétablakos üzemmódban

Jobbra mutató nyíl

használható. Itt beállíthatók egyes, a felhasználó számára érdekes helyek a hullámformában, és ezek a

Balra mutató nyíl Set/Clear (Beállítás/törlés) Clear All

Ezután az oszcilloszkóp további megfigyelés céljából ennek a jelölőnek megfelelően helyezi el az ablakot.

(Összes törlése)

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Egyablakos üzemmód

Holdoff (holtidő) Nincs

Autoplay Nincs

Fő funkciók

Válassza ki ezt a menüt, és forgassa el a multifunkciós gombot, a trigger holtidő 100ns-10s tartományon belüli beállításához. Válassza ki ezt a menüt, és nyomja meg a multifunkciós gombot; a holtidő 100ns-os kezdőértékének visszaállítására.

Ez a funkció csak kétablakos üzemmódban használható. Nyomja meg ezt a menügombot, és mozgassa automatikusan az előre beállított sebességgel balról jobbra. A bővített ablakban addig láthatók a megfelelő hullámformák, amíg a funkció automatikusan megáll, amikor teljesen eléri a felső pásztázóablak jobb felső sarkát.

Kétablakos üzemmód (Teljes képernyős megjelenítés)

A bővített ablak adatainak megjelenítési helye

Főablak

Alsó (kisebb) ablak

(Bővített ablak)

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Fő funkciók

Multifunkciós gomb

3.SEC/DIV gomb: A vízszintes időskálát módosításával a hullámformát vízszintesen nyújtja vagy

összeszűkíti. A hullámforma jelfelvételének (RUN/STOP gombbal vagy SINGLE SEQ esetén), megállítása után a SEC/DIV-beállítás megnyújtja vagy összeszűkíti a hullámformát. Nyomja meg a kétablakos üzemmódban ezt a gombot, a felső vagy alsó ablak kiválasztásához. Ha a felső ablak van kiválasztva, akkor ennek a gombnak a funkciója megegyezik az egyablakos üzemmóddal. Ha a felső ablakot választotta ki, forgassa a gombot az 1000-szeresre nagyítható hullámforma léptékének beállításához.

Megjegyzések:

1. További információk a Trigger-Holdoff funkcióval kapcsolatban a

Triggerbeállítások szakaszban találhatók.

2. A jobb oldalon található menük elrejtéséhez, illetve megjelenítéséhez nyomja meg egyablakos üzemmódban az F0 gombot. A kétablakos üzemmód nem támogatja a menük elrejtését.

5.2.1 Pásztázó üzemmód (gördülő üzemmód)

Ha a SEC/DIV beállítás 80ms/osztás vagy ennél lassabbra van beállítva, és auto trigger üzemmód van kiválasztva, akkor az oszcilloszkóp pásztázó üzemmódban működik. Ebben az üzemmódban a hullámforma ábrázolása trigger, illetve pozícióbeállítás nélkül balról jobbra látható.

5.3 Függőleges beállítások

A függőleges beállításokkal a hullámforma megjeleníthető vagy eltávolítható, beállítható a függőleges lépték és pozíció, megadhatók paraméterek, és matematikai műveletek végezhetők. A beállításhoz minden csatorna külön függőleges menüvel rendelkezik. A menük leírása:

1. VERTICAL POSITION gomb: Mozgassa a csatornához tartozó hullámformát a képernyőn fel

és le. Kétablakos üzemmódban a hullámformákat egyidejűleg ugyanabba az irányba mozgathatja. Nyomja meg a gombot a hullámformának a képernyő függőleges középvonalába történő visszaállításához. Mindkét csatornához külön gomb áll rendelkezésre.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Opciók

Beállítások

Megjegyzések

20MHz

Korlátozás nélküli

korlátozása)

Korlátozva

VOLTS/DIV

A mérőfej csillapítási tényezőjétől függően kiválaszt egy

(mérőfej csillapítása)

1000X

Invert

szinthez képest.

beállítást mutatja.

Fő funkciók

2. (CH1, CH2) menü: Megjeleníti a függőleges menüopciókat, be- vagy kikapcsolja a csatornákhoz tartozó hullámformák megjelenítését .

Coupling (Csatolás) AC

Föld

A DC átengedi a bemeneti jel DC és AC-összetevőit is. Az AC kizárja a bemeneti jel DC-összetevőit és 10 Hz alatt csillapítja a jeleket. A Ground leválasztja a bemeneti jelet.

Korlátozza a sávszélességet, a megjelenítésben fellépő

Bandwidth Limit (Sávszélesség

Probe Attenuation

Coarse (durva) Fine (finom)

10X 100X

zajok csökkentéséhez; szűri a jelet a zaj és más szükségtelen nagyfrekvenciás összetevők csökkentéséhez.

Kiválasztja a VOLTS/DIV kapcsoló felbontását. A coarse 1-2-5 sorozatot határoz meg. A Fine beállítás a felbontást a durva beállítások közötti kis lépésekre bontja.

értéket, a helyes függőleges mérési érték kijelzések biztosításához.

A sávszélességet 6MHz-re csökkenti az 1X mérőfej beállításnál.

Invertálja (megfordítja) a relatív hullámformát a referencia

Testcsatlakozó

A nullavoltos hullámforma kijelzésére szolgál. A csatornabemenet belülről nulla Volt-os referenciaszinttel csatlakozik.

Finombeállítás

A finombeállításban a függőleges lépték adatkijelzése az aktuális VOLT/OSZTÁSA függőleges lépték csak akkor változik, ha a VOLTS/DIV be van állítva, és Course (Durva) állásra állította.

Jel hullámformájának eltávolítása

Egy hullámforma képernyőről való eltávolításához nyomja meg a menügombot a függőleges pozíció menüjének megjelenítéséhez, és nyomja meg még egyszer ezt a gombot a hullámforma eltávolításához.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Műveletek

Bemeneti források

Megjegyzések

＋

CH1+CH2

1-es

csatorna hozzáadása a 2

es csatornához

CH1

CH2

Kivonja a 2

es csatorna hullámformáját az

－

az 1-es csatorna hullámformájából.

CH2

CH1

Kivonja az 1

es csatorna hullámformáját az

a 2-es csatorna

hullámformájából.

Három ablaktípus választható: Hanning,

FFT

CH1 vagy CH2

flat top, téglalap.

Nagyítás: Állítsa az ablakméretet az

Lépték: x1, x2, x5, x10.

Fő funkciók

A csatornajel akkor is használható triggerforrásként vagy matematikai műveletekhez, ha nem jeleníti meg.

3. VOLTS/DIV (volt/osztás) gomb

Állítsa a forrásjel hullámformájának nagyítása vagy csillapítása céljából. A megjelenítés függőleges mérete a kijelzőn változik (nagyobb vagy kisebb lesz) az alapszinthez képest. Ezzel a gombbal válthat a durva és finom felbontás között is.

4. MATH-MENÜ: A digitális formátum matematikai műveletének kijelzése. Lásd a részleteket az alábbi táblázatban.

A MATH-menü az összes matematikai művelethez tartalmazza a bemeneti forrásjel opciókat.

FFT-nagyítógomb segítségével.

Megjegyzés: Minden kiválasztott menü narancssárga kijelöléssel jelenik meg.

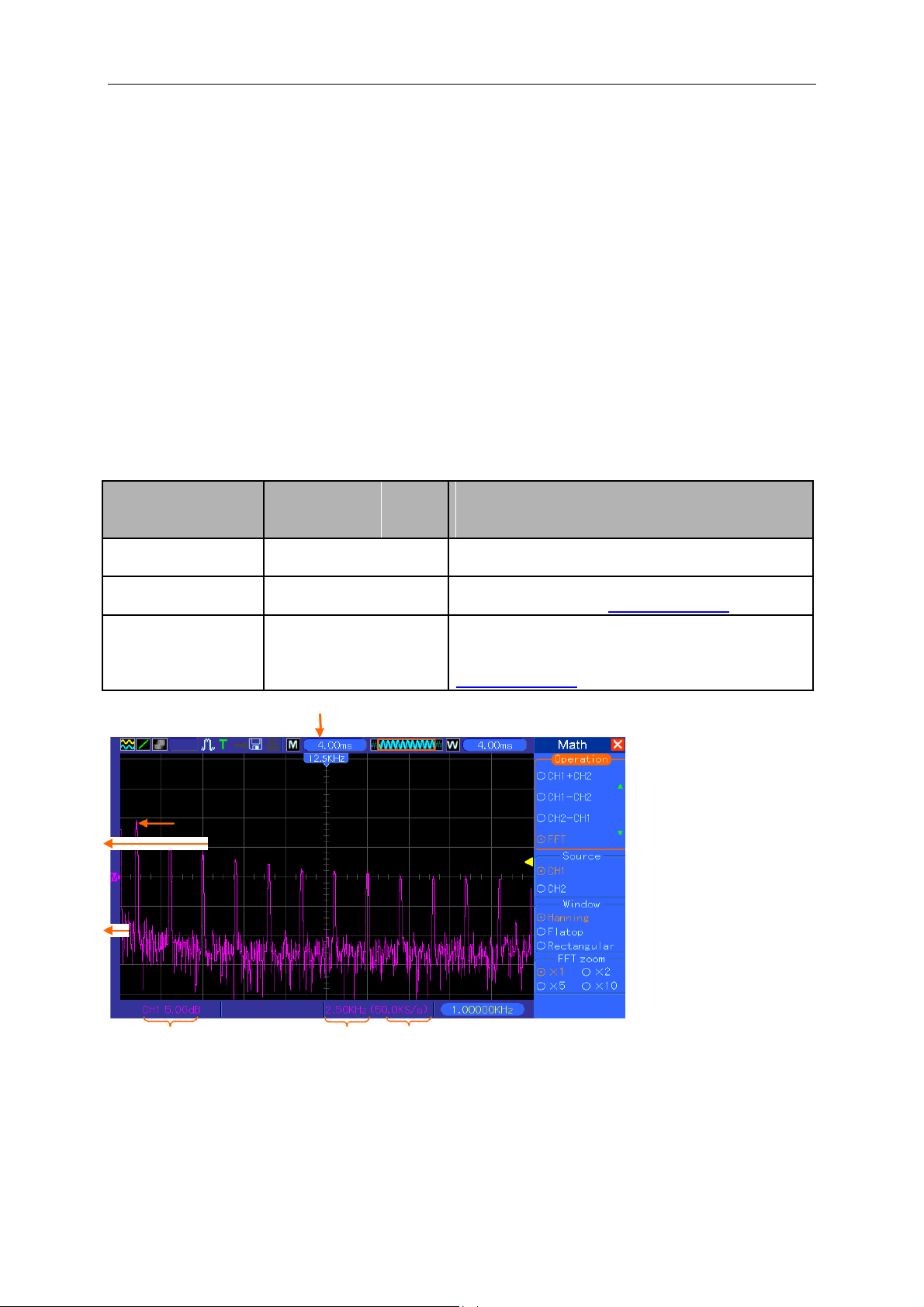

5.3.1 Math FFT

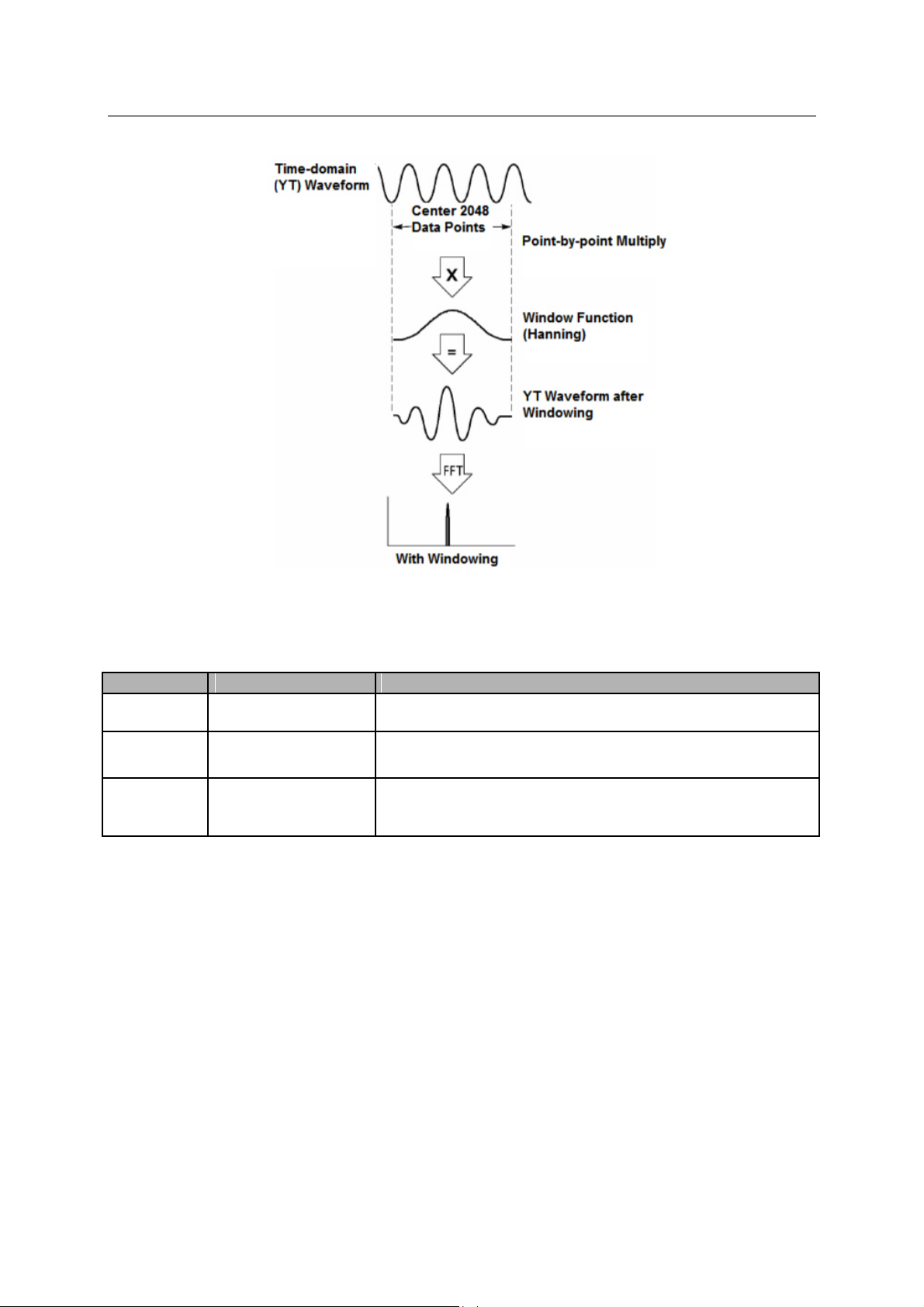

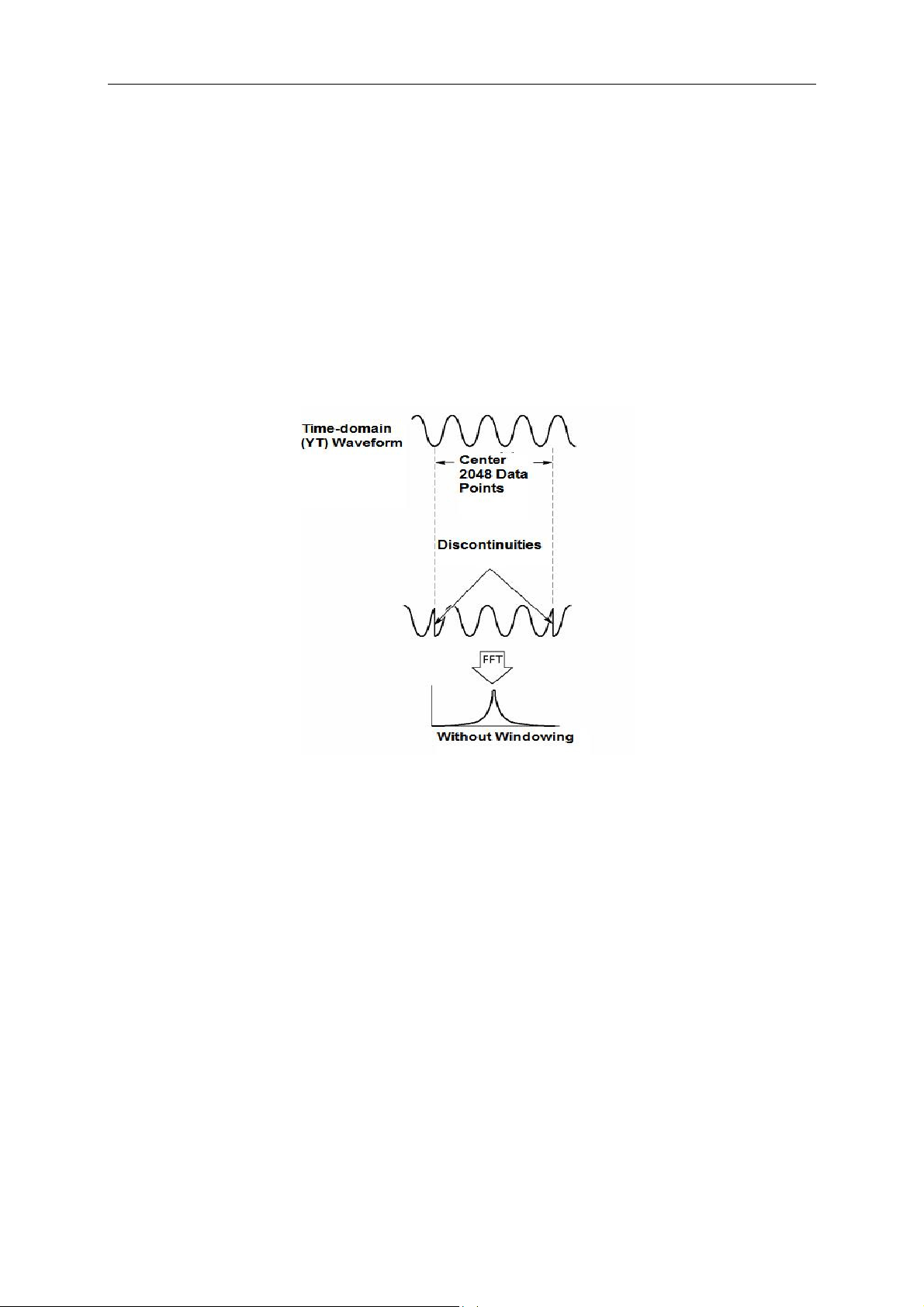

Ez a fejezet ismerteti a Math FFT (Fast Fourier Transform) függvény használatát. A Math FFTüzemmódot használhatja az időtartományú jelek (YT) frekvencia komponensekre bontására (spektrum) és az alábbi jelek megfigyelésére:

 a tápkábelen fellépő felharmonikusak vizsgálatára; 

 a rendszerek felharmonikus-tartalmának és torzításainak mérésére; 

 egyenáramú tápegységek zajának jellemzése; 

 szűrők és rendszerek tesztimpulzus-válaszának vizsgálatára; 

 rezgések vizsgálatára.



A Math FFT-üzemmód használatához az alábbiak szükségesek:

 Állítson be egy (időtartományú) forrás hullámformát; 

 jelenítse meg az FFT-spektrumot a kijelzőn; 

 válasszon ki egy FFT-ablaktípust. 



 Állítsa be a mintavételezési frekvenciát az alapvető frekvenciák és felharmonikusok

alulmintavételezettség nélküli megjelenítéséhez;

 használja a nagyításfunkciót a spektrum nagyításához; 

 használja a kurzort a spektrum méréséhez.



DSO-1062D Digitális oszcilloszkóp Használati útmutató Fő funkciók

5.3.1.1

Az FFT-üzemmód használata előtt be kell állítani a időtartományú jelek hullámformáját (YT).

Az időtartományú hullámforma beállítása

Végezze el az alábbi lépéseket:

1. Nyomja meg az AUTOSET gombot az YT-hullámforma megjelenítéséhez.

2. Forgassa el a VERTICAL POSITION kapcsolót az YT-hullámforma középvonalra (nulla osztás) állításához annak biztosítására, hogy az FFT a valós DC-értéket jelenítse meg.

3. Forgassa el a HORIZONTAL POSITION kapcsolót az YT-hullámforma vizsgálandó részének a képernyő középső nyolc osztásába állításához. Az oszcilloszkóp az időtartományú jelek középső 2048 pontját használja az FFT-spektrum kiszámításához.

4. Forgassa el a VOLTS/DIV kapcsolót úgy, hogy a teljes hullámforma a képernyőn legyen. Ha a teljes hullámforma nem látható, akkor az oszcilloszkóp adott körülmények között hibás FFTeredményeket jeleníthet meg úgy, hogy nagyfrekvenciás összetevőket fűz hozzá.

5. Forgassa el az SEC/DIV kapcsolót az FFT spektrumhoz szükséges felbontás biztosításához.

6. Amennyiben lehetséges, állítsa be az oszcilloszkópot úgy, hogy több jelperiódus legyen látható.

Ha a SEC/DIV kapcsolóval gyorsabbra állítja a beállítást (kevesebb periódusra), akkor az FFTspektrum szélesebb frekvenciasávot mutat, és megakadályozza az FFT-alulmintavételezettség lehetőségét.

Az FFT-képernyő beállításához járjon el az alábbiak szerint

1. Nyomja meg a MATH MENU gombot;

2. Állítsa az Operation (művelet) opciót FFT-re;

3. válassza ki az FFT-bemeneti csatornát.

Az oszcilloszkóp sok esetben triggerelés nélküli időtartományú hullámformából is létre tud hozni használható FFT-spektrumot. Ez különösen érvényes arra az esetre, ha peridodikus vagy véletlenszerű jelről van szó (pl. zajról).

Megjegyzés: A tranziens és burst jeleket mindig triggerelni kell, és a lehető legnagyobb mértékben a képernyő közepéhez kell igazítani.

Nyquist-frekvencia

Egy valós idejű oszcilloszkóp által hibamentesen mérhető legnagyobb frekvencia a mintavételezési gyakoriság (frekvencia) fele, amelyet Nyquist-frekvenciának hívunk. A Nyquist-frekvenciánál nagyobb frekvenciák alulmintavételezettek, és nemlineáris torzítások jönnek létre, ami aliasing jelenségként is ismert. A Math-funkció az időtartományú jelek hullámformájának középső 2048 pontját FFT-spektrummá tudja alakítani. Az így nyert FFT-spektrum a DC (0Hz) és a Nyquistfrekvencia között 1024 pontból áll. Normál esetben

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Math (Matematikai

menü)

Beállítá

sok

Megjegyzések

FFT-opciók

Source (forrás)

CH1, CH2

jelforrásként.

Window (ablak)

Hanning, Flattop

Válasszon ki egy FFT

ablaktípust; további

Téglalap

információkért lásd az

5.3.1.3 fejezetet

Fő funkciók

a képernyő az FFT-spektrumot vízszintesen 250 pontra tömöríti, de használhatja az FFT-nagyítási funkciót az FFT-spektrum bővítéséhez úgy, hogy a frekvenciaösszetevők tisztán és világosan láthatóak legyenek az FFT-spektrum mind az 1024 adatpontján.

Megjegyzés: Az oszcilloszkóp függőleges tartománya egy kicsit szélesebb a sávszélességénél (60MHz; vagy 20MHz, ha a sávszélesség korlátozás be van állítva). Ezért az FFT-spektrum érvényes frekvenciaadatot képes megjeleníteni az oszcilloszkóp sávszélessége felett. Az amplitúdóadatok a sávszélesség közelében vagy afelett azonban nem lesznek pontosak.

5.3.1.2

Az FFT-spektrum megjelenítése

Nyomja meg a MATH MENU-kapcsolót a Math-menü megjelenítéséhez. Használja az opciókat a bemeneti csatorna, az ablakalgoritmus és az FFT-nagyítási tényező kiválasztásához. Egyszerre csak egy FFT-spektrum jeleníthető meg.

FFT-zoom (FFTnagyítás)

X1, X2, X5, X10

Válasszon ki egy csatornát

Módosítsa az FFT-kijelzés vízszintes nagyítását. További információkért lásd az

FFT-bemeneti

5.3.1.6 fejezetet.

Alapfrekvencia-összetevők

Frekvenciaösszetevők

1. Frekvencia a mérőháló középvonalán

2. Függőleges skála dB / osztás egységben (0dB=1V

EFF

)

3. Vízszintes skála frekvencia/osztás egységben

4. A mintavételezési gyakoriság a másodpercenkénti mintavételezések száma

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Fő funkciók

Az FFT-ablak típusa

5.3.1.3

Az FFT-ablak kiválasztása

Az ablakok használata segítheti az FFT spektrum spektrális szivárgásának megakadályozását. Az FFT-algoritmus feltételezi az időtartományú hullámforma állandó ismétlődését. Ha a periódusok száma egész szám (1, 2, 3 ...), akkor az YT-hullámforma ugyanazzal az amplitúdóval kezdődik és fejeződik be, és nincs szakadás a hullámformában.

Ha a periódusok száma nem egész szám, akkor az YT-hullámforma nem ugyanazzal az amplitúdóval fejeződik be, a kezdő és végpontok közötti átmeneteknél szakadások keletkeznek a hullámformában, amik nagyfrekvenciás tranziensekhez vezetnek.

Az ablakfunkció alkalmazása YT hullámformára megváltoztatja a hullámformát úgy, hogy a kezdési és befejezési értékek nagyon közel vannak egymáshoz, ami csökkenti a szakadásokat.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Ablak

Mérés

Tulajdonságok

Hanning

Periodikus

a Flattop ablaknál

hullámforma

ablak

Periódikus

hullámforma

Téglalap

Fő funkciók

A Math FFT-funkcióban három FFT-ablakopció áll rendelkezésre. Mindegyik ablaktípus egy kompromisszum a frekvenciafelbontás és az amplitúdó pontossága között. Meg kell határoznia, hogy a mérés tárgya, valamint a bemeneti jel tulajdonságai alapján melyik jön szóba.

Nagyobb frekvencia-pontosság, kisebb amplitúdó-pontosság

Flattop

hullámforma Impulzus vagy

tranziens

Nagyobb frekvencia-pontosság, kisebb amplitúdó-pontosság mint a Hanning ablakban

Speciális ablaktípus, ami a szakadt hullámformák esetén használható. Ez tulajdonképpen ugyanolyan, mintha egyáltalán nem lenne ablak.

5.3.1.4

FFT-Alias hatás alulmintavételezettség

Probléma lép fel, ha az oszcilloszkóp által mintavételezett időtartományú jel olyan frekvenciakomponenseket tartalmaz, amely magasabb értékű a Nyquist-frekvenciánál. A frekvencia komponensek Nyquist-frekvenciánál magasabb frekvenciájú összetevői nem kerülnek be a mintavételezésbe, és a Nyquist-frekvenciánál alacsonyabb frekvenciájú összetevőként vannak értelmezve. Ezeket a hibás összetevőket jelenti az Aliasing-hatás.

5.3.1.5

Az alulmintavételezettség elkerülése

Az alulmintavételezettség elkerüléséhez az alábbi módszerek egyikét alkalmazhatja.

Forgassa el a SEC/DIV-kapcsolót a nagyobb mintavételi gyakoriság beállításához. Mivel a Nyquistfrekvencia a nagyobb mintavételezési gyakorisággal növekszik, az alulmintavételezettség miatt

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Fő funkciók

hibásan megjelenő összetevők helyesen jelennek meg. Ha túl sok frekvenciakomponens jelenik meg a képernyőn, akkor az FFT-nagyítási funkcióval nagyíthatja az FFT-spektrumot.  Ha nem szükséges a 20MHz feletti összetevők megfigyelése, akkor állítsa be a

sávszélesség korlátozását.



 Szűrje a külső jelet, és korlátozza a bemeneti hullámforma sávszélességét a Nyquist-

frekvenciánál alacsonyabb értékre.



 Ismerje fel és hagyja figyelmen kívül az alulmintavételezettség miatt hibásan megjelenő

adatokat.

  Használja a Zoom- és kurzorbeállítást az FFT-spektrum nagyításához és méréséhez.

5.3.1.6



Az FFT-spektrum nagyítása és pozícionálása

Beállíthatja az FFT-spektrum léptékét és használhatja a kurzorokat az FFT-nagyítás funkción keresztül a mérésre, ami vízszintes irányban teszi lehetővé a nagyítást. A spektrum függőleges nagyításához használja a függőleges beállítási lehetőségeket.

Vízszintes nagyítás és pozícionálás

Az FFT-Zoom (nagyítás) segítségével vízszintes irányban nagyíthatja az FFT-spektrumot a mintavételezési gyakoriság megváltoztatása nélkül. A lehetséges nagyítási tényezők X1(alapértelmezett), X2, X5 és X10. Ha a nagyítási tényező X1, és a hullámforma a mérőháló közepén van, akkor a mérőháló baloldali vonala a 0Hz és a jobboldali a Nyquist-frekvencia.

A nagyítási tényező változtatásával a mérőháló középvonalához képest nagyíthatja az FFTspektrumot. Ez azt jelenti, hogy a vízszintes nagyítás tengelye a mérőháló középvonala. Az FFTspektrum jobbra tolásához forgassa a Horizontal Position (vízszintes pozíció) gombot az óramutató járásával megegyező irányba. Nyomja meg a SET TO ZERO (nullára állítás) gombot a spektrum közepének mérőháló közepére állításához.

Függőleges nagyítás és pozícionálás

Az FFT-spektrum megjelenítése közben a csatorna függőleges gombjai a hozzátartozó csatorna nagyító és pozícionáló gombjaként működnek. A VOLTS/DIV-gomb az alábbi nagyítási faktorokkal rendelkezik: X1(alapértelmezett), X2, X5 és X10. Az FFT-spektrum az M jelölőhöz képest függőlegesen növekszik (az M jelölő a matematikai hullámforma referenciapontja a képernyő bal szélén). A spektrum felfelé mozgatásához forgassa a VERTICAL POSITIONS (FÜGGŐLEGES POZÍCIÓ) gombot az óramutató járásával megegyező irányba.

5.3.1.7

Az FFT-spektrum mérése a kurzorok használatával

A kurzorokat az FFT-spektrumon végzett kétféle méréshez használhatja: az amplitúdó (dB-ben) és a frekvencia (Hz) mérésére. Az amplitúdó 0dB-hez van viszonyítva, ami itt 1VEFF-nek felel meg. A kurzorokat tetszőleges nagyítási tényezőnél használhatja a mérésre.

Nyomja meg a CURSOR gombot, válassza ki a Source (forrás), majd a Math opciót. Az amplitúdó vagy

frekvencia kiválasztásához nyomja meg a Type (Típus) gombot. Kattintson

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Frekvenciakurzorok

Amplitúdókurzorok

Fő funkciók

a SELECT CURSOR opcióra a kurzor kiválasztásához. Használja a V0-gombokat az S kurzor és az E kurzor eltolásához. Használja a vízszintes

kurzorokat az amplitúdó, és a függőleges kurzorokat a frekvencia mérésére. Ekkor a

DELTA-menüben csak a mért érték, valamint az S kurzor és E kurzor értékei láthatók.

A Delta az S kurzor és E kurzor különbségének abszolút értéke.

5.4 Triggerbeállítások

A trigger a triggermenüben vagy az előlapon állítható be. Hat triggertípus van: él-, video-, impulzusszélesség, Swap (váltakozó), Slope (jelirány) és

Overtime (időtúllépés) trigger. Lásd a táblázatban az összes triggertípusra a különböző opciókat.

1 Level (szint)

Ez az opció állítja be azt az amplitúdó szintet, amit a jelnek át kell lépnie a mintavételezés indításához él- vagy impulzusszélesség triggertípusnál.

2 Set to 50% (Beállítás 50%-ra)

A triggerelési szint a triggerjel csúcsértékei között a függőleges középpontra kerül.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Opciók

Beállítások

Megjegyzés

Trigger típus

Edge (Él)

(időtúllépés)

CH1

vezeték)

Az új

Mode (Üzemmód):

Normal

jeleket csillapítja.

AC Coupling (csatolás)

LF Reject

Fő funkciók

3 Force Trigger (Trigger kikényszerítése)

Ezt a funkciót használjuk a megfelelő triggerjel nélküli mintavételezéshez. Ez a kapcsoló a mintavételezés megállítása esetén elveszíti a funkcióját.

4 TRIG MENU (TRIGGERMENÜ)

Nyomja meg ezt a gombot a triggermenü megjelenítéséhez. A részleteket lásd az alábbi táblázatban.

Video Pulse (Impulzus) Slope (jelirány) SWAP (váltakozó) Overtime

Source (Bemeneti forrás)

CH2 EXT

EXT/5 AC Line (AC

Auto üzemmód

Az alapértelmezés szerint az oszcilloszkóp az éltriggert használja, ami az oszcilloszkópot a bemeneti jel felfutó vagy lefutó élén akkor triggereli, amikor a jel átlépi a triggerszintet (küszöböt).

Válassza ki a bemeneti forrásjelet triggerjelként. CH1, CH2 Attól függetlenül, hogy a hullámforma megjelenítésre kerül vagy nem, az adott csatorna kapja a triggerjelet. EXT (Külső): A triggerjel nem jelenik meg az ábrán, és +1.6V-tól -1.6V-ig terjedő triggertartományt enged meg. EXT/5: Ugyanaz, mint az

EXT opció,

de a jelet 5-szörös tényezővel csillapítja, és +8V-tól -8V-ig terjedő triggerszint tartományt tesz lehetővé. AC Line: Olyan jelet használ, amely a hálózati kábelről került triggerjel forrásként levezetésre.

Válasszon ki egy triggerelési üzemmódot. Az alapértelmezés szerint az oszcilloszkóp az autoüzemmódot használja. Ebben az üzemmódban az oszcilloszkóp akkor is triggerjelet ad, ha nem talál a SEC/DIV-beállításnak megfelelő időintervallumon belül triggerjelet. Az oszcilloszkóp 80ms/osztás vagy ennél lassabb időalapbeállítás esetén pásztázó üzemmódra áll át. Normál üzemmódban a képernyő csak akkor frissül, ha triggerfeltételt talál.

hullámformák csak akkor jelennek meg, amikor a korábbi hullámformákat lecserélik. Használja ezt az üzemmódot akkor, ha csak érvényes, triggerelt hullámformákat szeretne látni, A trigger után jelenik meg.

megjelenítés csak az első

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Válassza ki a triggerjelnek azokat az összetevőit, amelyeket a trigger áramkörben szeretne felhasználni.

AC: A DC-összetevőket nem engedi át, és a 10Hz-re alatti

DC HF Reject

DC: A jel mindkét összetevőjét átengedi. HF Reject: A 80kHz feletti nagyfrekvenciás összetevőket csillapítja. LF Reject: Nem engedi át a DC-összetevőket, és a 8kHz alatti alacsonyfrekvenciás összetevőket csillapítja.

MEGJEGYZÉS: A triggercsatolásnak csak arra a jelre van hatása, amely a

Opciók

Beállítások

Megjegyzések

triggercsatolás alapbeállítása AC.

CH1

A bemeneti forrásjelet választja ki triggerelési jelként. Az

jelforrás)

EXT/5

Inverted (fordított)

All Lines (összes sor)

ki a sor számát a szinkronizálási opcióhoz a User Select

Szabvány

NTSC

és a sorok számolásához.

PAL/SECAM

Opciók

Beállítások

Megjegyzések

A kijelölt impulzussal a trigger azokat az impulzusokat

opciókkal.

Pulse (Impulzus)

CH1

EXT5

Set Pulse Width

Ha a Set Pulse Width

(impulzusszélesség beállítása) opció

Polarity (polaritás)

Positive

triggerelés.

Negative

Mode (Üzemmód):

Auto üzemmód

jobban a legtöbb impulzusszélességre.

Normal

Coupling

Válassza ki a

triggerelési jel összetevőit, amelyeket

(csatolás)

a triggerelési áramkörre szeretne felhasználni.

Fő funkciók

a trigger áramkörre jut. Nincs hatással a sávszélességre vagy a képernyőn megjelenő hullámformák szűrésére.

Videotrigger

Video

A Video opció kijelölése esetén a triggerelés NTSC, PAL vagy SECAM szabványos videojelre történik. A

Source CH2 (bemeneti

EXT

Polarity Normal (polaritás)

Ext és az Ext/5 az EXT TRIG-csatlakozóra adott jelet használja bemeneti forrásként.

Normal: A szinkronizált impulzus negatív élére triggerel.

Fordított: A

szinkronizált impulzus

pozitív élére triggerel.

Line Number (Sor száma)

Sync

Odd Field (Páratlan képszinkron) Even Field (Páros

Válasszon egy megfelelő videószinkron jelet. Válassza

választógombbal.

képszinkron) All Fields

(Összes kép)

Válasszon ki egy videojelszabványt a szinkronizáláshoz

Megjegyzés: Ha a normál polaritás opciót választja, akkor a triggeresemény mindig a negatív szinkronimpulzuson következik be. Ha a videójel pozitív szinkronizált impulzust tartalmaz akkor használja a fordított polaritás opciót.

Triggerelés impulzusszélességre

Ezt a triggerelési típust arra használhatja, hogy rendellenes impulzusra triggereljen.

triggereli, amelyek eleget tesznek a triggerfeltételeknek (meghatározva a bemeneti csatornával, valamint a When (ha) és Set Pulse Width (impulzusszélesség beállítása)

Source CH2 (Bemeneti forrás) EXT

When (Ha)

(Impulzusszélessé

≠ <

20ns - 10.0Sek

g beállítása)

Válasszon ki egy bemeneti csatornát triggerelési jelként.

Válassza ki a triggerfeltételt.

az F4 gomb megnyomásával ki van választva, akkor a multifunkciós gomb segítségével beállíthatja az impulzusszélességet.

Itt választható ki a pozitív és a negatív impulzusra

Válassza ki a triggertípust. A normál üzemmód használható

DSO-1062D Digitális oszcilloszkóp Használati útmutató

HF Reject

Reject

More (tovább)

Továbblépés az almenük oldalára.

Triggerelés, ha az impulzus

nagyobb

kisebb

a beállított szélességnél

Küszöbszint

±5%

ával

±5%

ával

Opciók

Beállítások

Megjegyzések

CH1

CH2

Válassza ki a bemeneti forrásjelet triggerjelként.

EXT

EXT5

(jelirány)

Rising (felfutó él)

Válassza ki a jelirányt.

Falling (lefutó él)

Auto

üzemmód

(üzemmód):

Normal

(zajszűrés)

HF Reject (HF szűrés)

Fő funkciók

Trigger When: A bemeneti forrás impulzusszélességének ≥5ns kell lennie ahhoz, hogy az oszcilloszkóp az impulzust mintavételezni tudja.

Triggerelés, ha az impulzus

Triggerelés, ha az impulzus nem egyenlő

az impulzusszélesség

Triggerelés, ha az impulzus egyenlő

az impulzusszélesség

Küszöbszint

Tűrés

= triggerelési pont

, ≠: ±5% tűrésen belül, triggereli az oszcilloszkópot, ha a hullámforma impulzusszélessége

＝

megegyezik vagy nem egyezik meg a megadott impulzusszélességgel. ＜, ＞: Akkor triggereli az oszcilloszkópot, ha az impulzusszélesség kisebb vagy nagyobb a

beállított impulzusszélességnél.

Slope Trigger (jelirány trigger): A triggert a felfutási vagy lefutási idő határozza meg és rugalmasabb , valamint pontosabb az éltriggernél.

Slope (jelirány)

Source

(bemeneti forrás)

Slope

Mode

Coupling

(csatolás)

Noise Reject

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Válassza ki a triggerelés üzemmódját. A normál üzemmód a jobb a legtöbb impulzusszélességű felhasználáshoz.

Válassza ki a triggerelési jel összetevőit, amelyeket a triggerelési áramkörre szeretne felhasználni.

LF Reject

(LF szűrés)

(következő oldal)

F3 gombot a V1 vagy a V2 kiválasztásához.

≠ < >

Ha ez az opció az F4 megnyomásával ki van jelölve,

Time (Idő)

20ns

- 10.0sec

akkor a multifunkciós gombbal

beállíthatja az időtartományt.

Opciók

Beállítások

Megjegyzések

Típus

Edge (él)

Rising

Slope (jelirány)

(felfutó)

Falling

(lefutó)

Coupling

(csatolás)

(HF

szűrés)

(LF szűrés)

Type (típus)

Video

Polarity (polaritás)

Normal

Inverted (fordított)

Szabvány

NTSC

Fő funkciók

Vertical

(Függőleges)

When (Ha)

V1 V2

Állítsa be az ablakot úgy, hogy beállítja mindkét triggerszintet. Jelölje ki ezt az opciót, és nyomja meg az

Válassza ki a triggerfeltételt.

Swap Trigger (váltakozó trigger): Ez az analóg oszcilloszkóp funkciója, és a különböző frekvenciájú hullámformák stabil megjelenítését teszi lehetővé. Ez főként egy speciális frekvenciát használ a CH1 és CH2 két analóg csatorna között úgy, hogy a csatornák egy átkapcsoló triggerjeleket hoznak létre a trigger áramkörön keresztül.

Swap Trigger (váltakozó trigger)

Mode (üzemmód):

Auto üzemmód

Normal

Válassza ki a triggertípust.

Channel (csatorna)

CH1 CH2

Válassza ki az opciók egyikét, pl. CH1, válasszon a csatornára triggertípust, és állítsa be a menü interfészt.

Az alábbiakban megismerheti az almenükben található opciók listáját. A Swap Trigger (váltakozó triggerelés) segítségével az 1-es és 2-es csatornára különböző triggerelési típus választható, és egy- és ugyanazon képernyőn jeleníthetők meg a hullámformák. Ez azt jelenti, hogy a két csatornára az alábbi négy triggerelési típus választható.

Nyomja meg az F3-at vagy az F4-et, a triggerelési jel azon összetevőjének kiválasztásához, amelyet a triggerelési

HF Reject

LF Reject

áramkörre szeretne alkalmazni.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

PAL/SECAM

(összes sor)

(sor száma)

(szinkronizálás)

(páratlan félkép)

(páros félkép)

(összes félkép)

Type (típus)

Pulse

(Impulzus)

Polarity (polaritás)

Positive

Negative

≠ < >

(zajszűrés)

Kiválaszthatók az F5 gombbal.

(HF szűrés)

Type (típus)

Slope

(jelátmenet)

Slope (jelátmenet)

Rising

Falling

(zajszűrés)

(HF szűrés)

(LF szűrés)

(következő oldal)

(függőleges)

gombot a V1 vagy a V2 kiválasztásához.

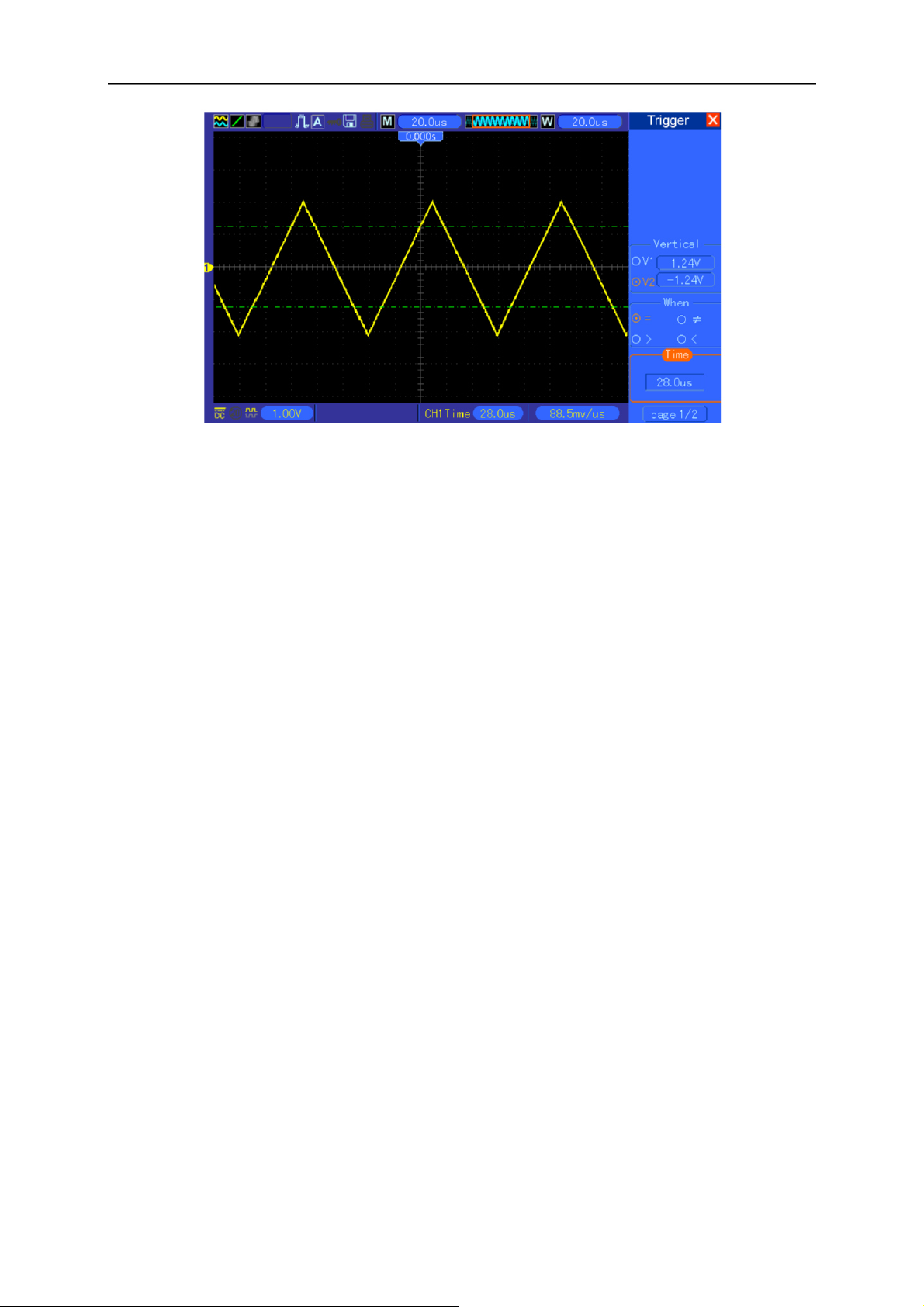

When (Ha)

≠ <

> Time (Idő)

20ns

- 10.0sec

Állítsa be

az időtartományt a multifunkciós gomb

segítségével.

Fő funkciók

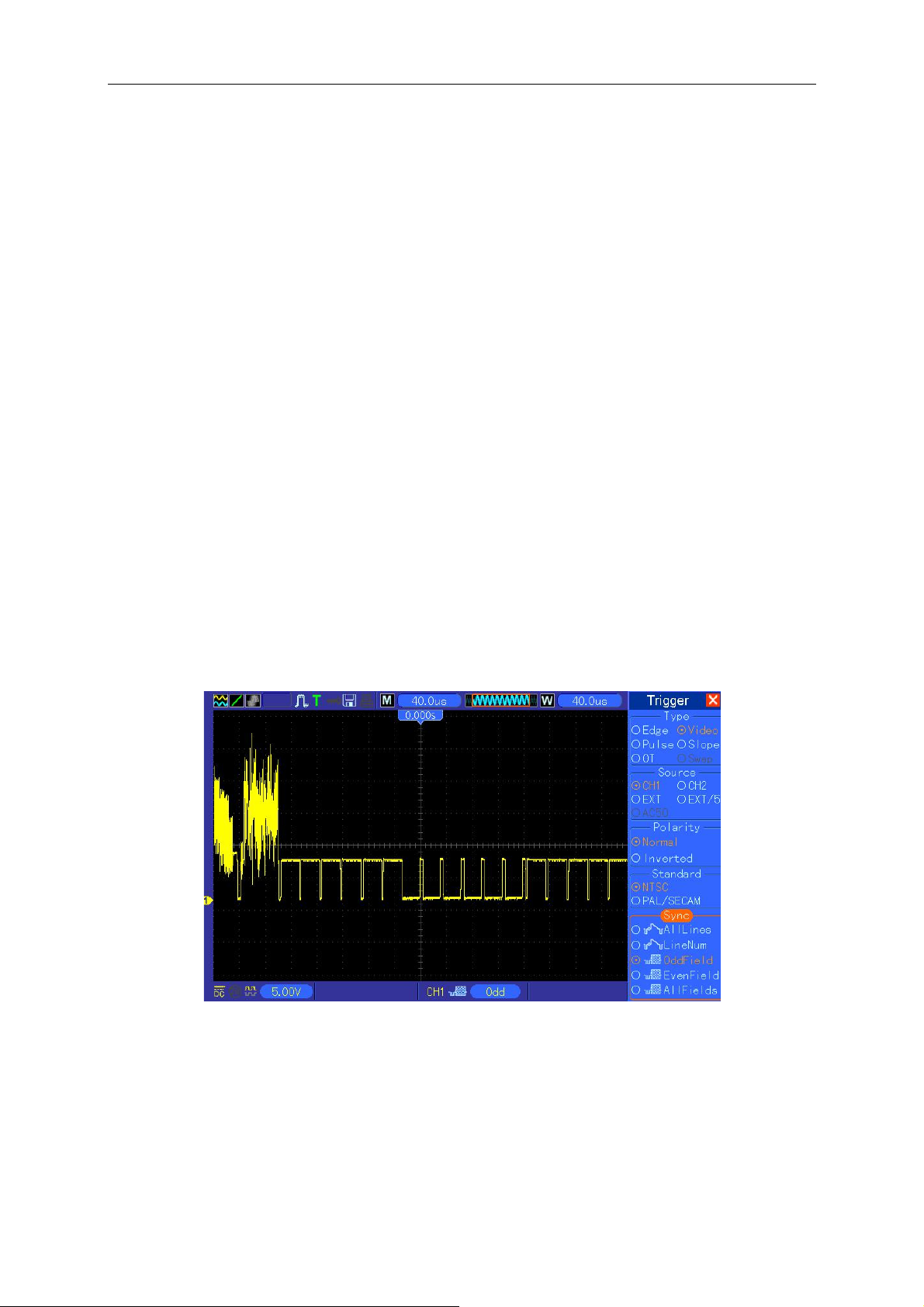

All Lines

Line Number

Sync

Odd Field

Kiválaszthatók az F4 és F5 gombbal.

Even Field

All Fields

When (ha)

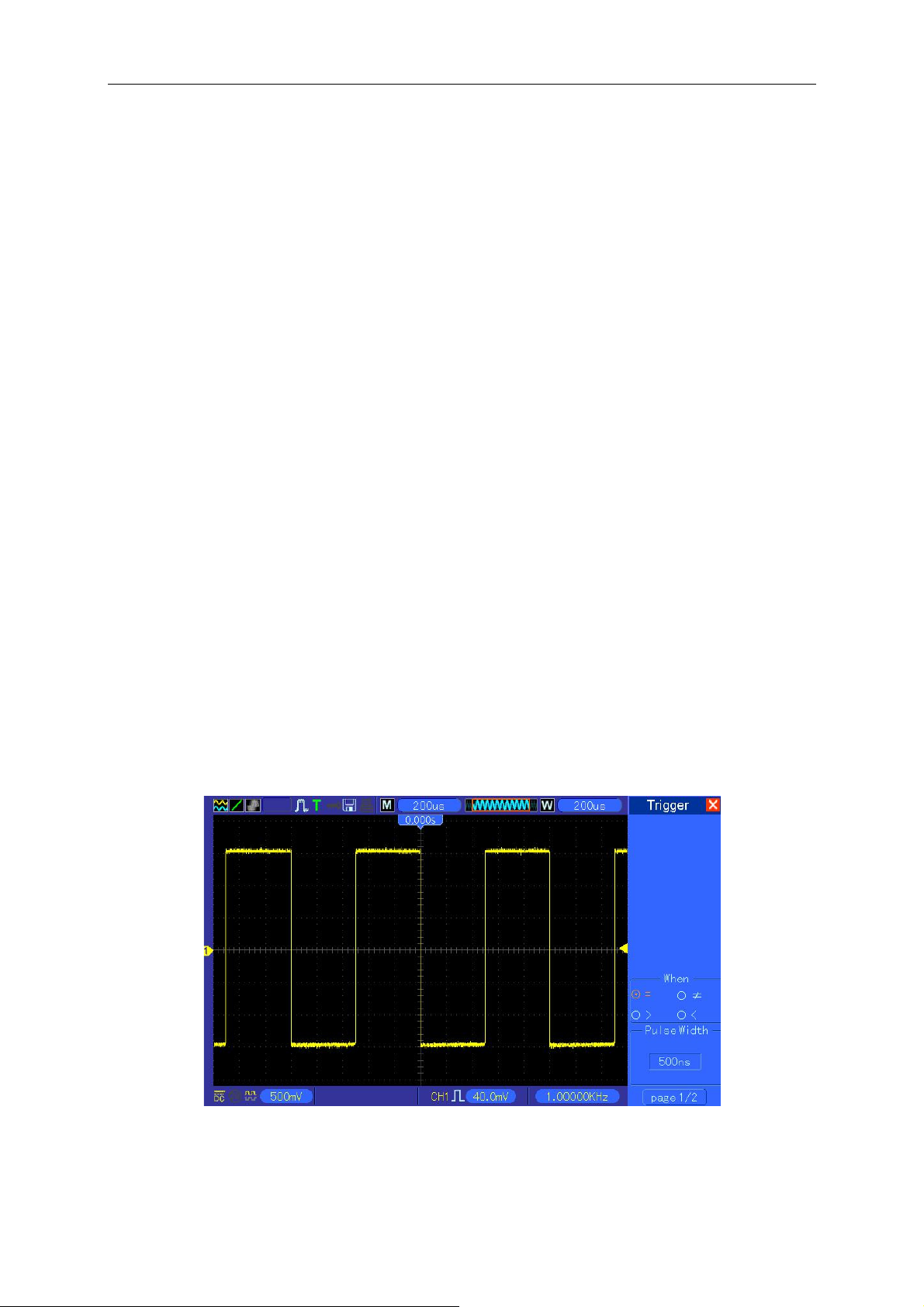

Set Pulse Width

(impulzusszélesség

beállítása)

Kiválaszthatók az F3 gombbal.

A kiválasztáshoz nyomja meg az F4 gombot. Állítsa be az

Pulse Width

impulzusszélességet a V0 multifunkciós gomb segítségével.

Noise Reject

Coupling

(csatolás)

HF Reject

LF Reject

Mode (üzemmód)

Coupling

(csatolás)

Vertical

Auto

Normal

Noise Reject

HF Reject

LF Reject

Válassza ki a hullámforma éltípusát. (felfutó vagy lefutó).

Válassza ki a triggerelés üzemmódját. A normál üzemmód a jobb a legtöbb impulzusszélességű triggerelés esetén.

Válassza ki a triggerjelnek azokat az összetevőit, amelyeket a trigger áramkörben szeretne felhasználni.

Állítsa be a függőleges ablakot úgy, hogy beállítja mindkét triggerszintet. Jelölje ki ezt az opciót, és nyomja meg az F3

Válassza ki a triggerfeltételt.

Nyomja meg az F4 gombot az opció kiválasztásához.

Overtime Trigger (Időtúllépés trigger): Impulzusszélességű triggerelés esetén néha elég hosszú ideig kell a triggerre

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Opciók

Beállítások

Megjegyzések

Type

(típus)

Source

CH1

Válassza ki a triggerelés jelforrását.

(bemeneti jelforrás)

CH2

Polarity (polaritás)

Positive

Itt választható ki a pozitív és a negatív impulzusra

Negative

triggerelés.

Mode (üzemmód)

Auto

üzemmód

Normal

Overtime

opció kijelöléséhez, és a V0

val állítsa be az időt.

(időtúllépés)

Coupling (csatolás)

triggerelési áramkörre szeretne felhasználni.

(HF szűrés)

(LF szűrés)

Fő funkciók

várni, amikor az oszcilloszkóp triggereléséhez nincs szükség a teljes impulzusszélességre, de a triggert közvetlenül az időtúllépési ponthoz szeretné tenni. Ezt nevezzük időtúllépési triggernek.

Nyomja meg az F5 gombot az Overtime (időtúllépés)

HF Reject

Válassza ki a triggerelési jel összetevőit, amelyeket a

LF Reject

Holdoff (holtidő): A Holdoff trigger használatához nyomja meg a HORIZONTAL-Menü gombot, és állítsa be a Holdoff Time opciót az F4 gombbal. A triggerelési holtidő a komplex hullámformák (pl. impulzussorozatok) stabil megjelenítéséhez használható. A holtidő az aközött eltelt idő, amikor az oszcilloszkóp triggert talál, és a következő trigger észlelésére felkészül. A holtidő alatt az oszcilloszkóp nem triggerel. Az impulzussorozatra a holtidő beállítható azért, hogy az oszcilloszkóp csak az impulzussorozat első impulzusára triggereljen.

Jelfelvételi intervallum

Triggerszint

A triggerpontok megadása

Holdoff

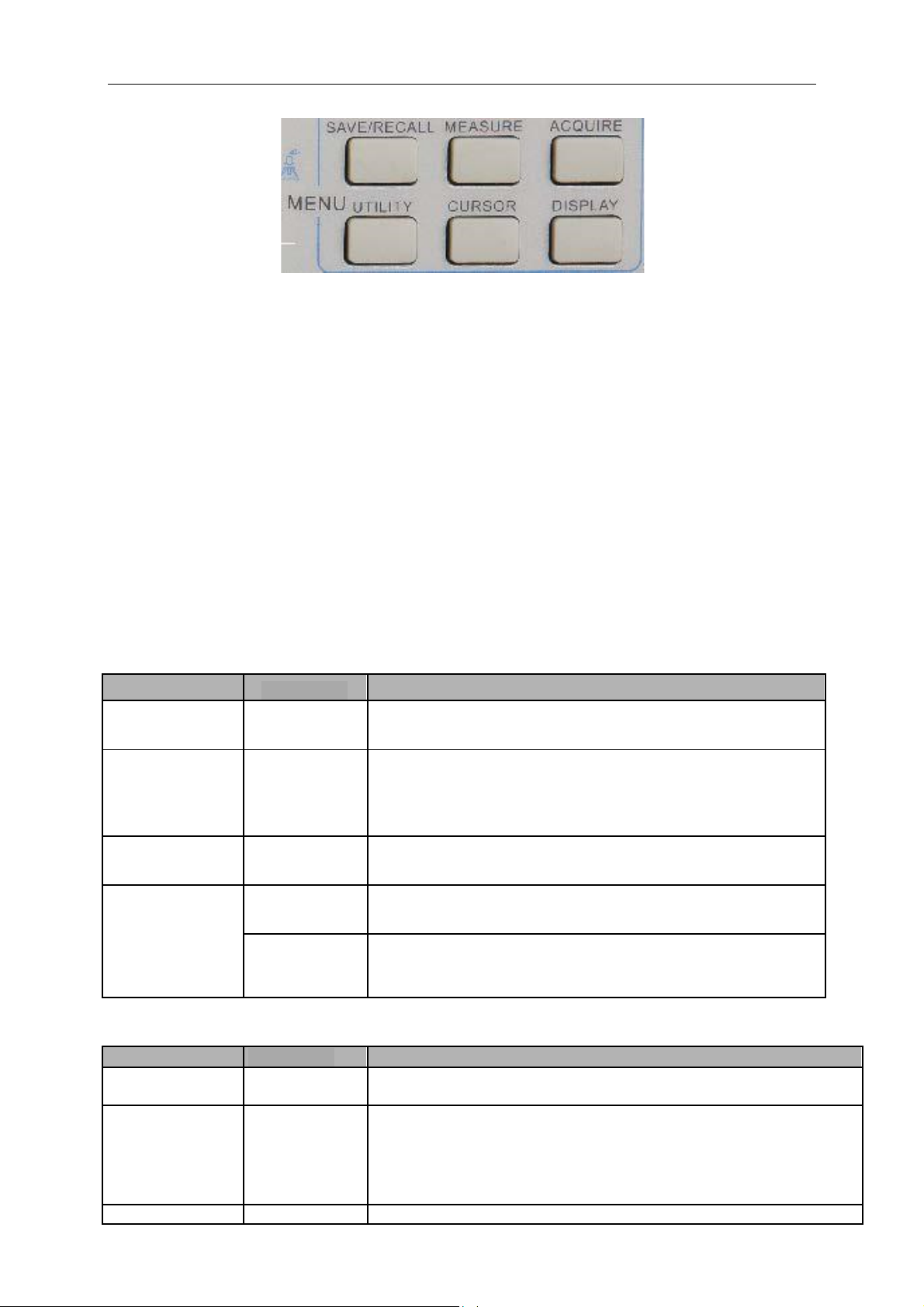

5.5 Menü- és opciógombok

Ahogy az alábbiakban látható, az előlapnak ez a hat gombja főként a megfelelő beállítási menük előhívására használható.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Opciók

Beállítások

Megjegyzések

Waveforms

(hullámformák)

Source

CH1

Válasszon ki egy hullámforma megjelenítést a mentéshez.

CH2 off

jelforrás)

MATH off

REF

RefA

Válassza ki a mentés helyét, ahová a hullámformát

RefB

menteni szeretné, vagy ahonnan elő

szeretné hívni.

Save (mentés)

Mentse a bemeneti hullámformát a beállított

tárhelyre.

(művelet)

Ref on

eltávolítása a

Ref off

kijelzőről.

Opciók

Beállítások

Megjegyzések

Setups

(Beállítások)

Operation

(művelet)

Flash memory

USB disk

jelforrás)

Memory

0 - 9 Határozza meg a tárhelyet, ahová az aktuális

Fő funkciók

SAVE/RECALL (MENTÉS/VISSZAHÍVÁS): A Save/Recall-menü megjelenítése a beállításokhoz és hullámformákhoz.

MEASURE (MÉRÉS): A mérés menü megjelenítése.

ACQUIRE (JELFELVÉTEL): A jelfelvétel menü megjelenítése.

UTIILITY (SEGÉDPROGRAM): A segédprogram menü megjelenítése.

CURSOR: A kurzormenü megjelenítése.

DISPLAY: A képernyőmenü megjelenítése.

5.5.1 SAVE/RECALL (MENTÉS/VISSZAHÍVÁS)

Nyomja meg a SAVE/RECALL gombot az oszcilloszkóp beállításának vagy a hullámformáknak a mentéséhez, illetve előhívásához.

Az első oldalon az alábbi menü jelenik meg.

(bemeneti

Operation

A referencia hullámalak megjelenítése a kijelzőn vagy

Nyomja meg a "Next Page" (következő oldal) gombot a következő menü beíhvásához.

Source (bemeneti

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Mentse el az aktuális beállításokat a pendrive-ra, vagy az oszcilloszkóp tárhelyére.

(memória)

hullámforma

beállításokat menteni szeretné, vagy ahonnan ezeket

elő szeretné hívni. Használja a

V0 gombot

a kiválasztáshoz.

Save (mentés)

Fejezze be a mentési folyamatot.

(művelet)

Hívja elő az oszcilloszkóp beállításait

(Visszahívás)

beállításának alaphelyzetbe állításához.

Opciók

Beállítások

Megjegyzések

jelforrás)

CH1

Mérés típusa

Period

Kiszámítja az első periódus idejét.

alapján.

csúcsig)

effektív értékét.

aktuális ablakban, és

megjeleníti a legkisebb értéket.

90%

a között.

Rise Time

(felfutási idő)

Fő funkciók

Operation

Recall

a kiválasztott tárhelyről. Nyomja meg a Default Setup (alapértelmezett beállítás) gombot az oszcilloszkóp adott

Az alábbiakban a hullámforma menü ismertetése következik.

A menüben található fehér hullámforma

Max. 9 beállítási konfiguráció menthető el.

RefA-hullámformaként hívható elő.

Megjegyzés: Az oszcilloszkóp automatikusan menti az aktuális beállításokat, ha az utolsó módosítás után vár még 5 másodpercet, és ezeket a beállításokat hívja elő, amikor a következő alkalommal újra bekapcsolja az oszcilloszkópot.

5.5.2 MEASURE (MÉRÉS)

Automatikus mérések végzéséhez nyomja meg a MEASURE (mérés) gombot. 11 mérési mód áll rendelkezésre és ebből max. 8 egyszerre megjeleníthető.

A V0 gombbal kiválaszthat egy másik, előre nem beállított opciót. Nyomja meg a V0 vagy az F6 gombot, amikor a piros nyílikon megáll rajta. A következő menü jelenik meg.

Source (bemeneti

CH2

Frekvencia

Mean

Pk-Pk (csúcstól

Cyc RMS

Válassza ki a mérés jelforrását.

Kiszámítja a hullámforma frekvenciáját úgy, hogy megméri az első periódust.

Kiszámítja az átlagos feszültségértéket az összes felvett adat

Kiszámítja az abszolút különbséget a teljes hullámforma legnagyobb és legkisebb csúcsa között.

Kiszámítja a hullámforma első, teljes periódusának aktuális

Min

Max

Ellenőrzi a hullámforma bejegyzések összes pontját az

Ellenőrzi a hullámforma bejegyzések összes pontját az aktuális ablakban, és megjeleníti a legnagyobb értéket. Megméri az időt a hullámforma első felfutó élének 10%-a és

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Fall Time

(lefutási idő)

Positive Width

Negative Width

Off Nincs mérés.

Opciók

Beállítások

Megjegyzések

veszi fel.

(valós idő)

(csúcsérték

detektálás)

alulmintavételezettséget.

Fő funkciók

Megméri az időt a hullámforma első lefutó élének 90%-a és 10%-a között.

(pozitív szélesség)

(negatív szélesség)

Használja a mérés kiválasztásához a V0 gombot vagy az F3, F4 gombot.

a menüben a kapcsolódó mérések

Megméri az időt az első felfutó él és a következő lefutó él között a hullámforma 50%-os szintjénél.

Megméri az időt az első lefutó él és a következő felfutó él között a hullámforma 50%-os szintjénél.

A nagybetűs adatkijelzések

eredményei.

Mérés elvégzése: Egyetlen hullámformánál (vagy olyan hullámformánál, ami

több hullámforma között került felosztásra) egyszerre max. 8 automatikus mérés jeleníthető meg a képernyőn. A hullámformához tartozó csatornának "ON" (megjelenített) állásban

kell lennie a mérés elvégzéséhez. Az automatikus mérés nem végezhető referencia-

vagy

matematikai hullámformával, XY-megjenítésben vagy pásztázó üzemmódban.

5.5.3 ACQUIRE (ADATGYŰJTÉS):

Nyomja meg az Acquire (adatgyűjtés) gombot az adatgyűjtés paramétereinek meghatározásához.

Category

(kategória)

Mode

(Üzemmód)

Real Time

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Real Time (valós idő) Equ-Time (ekvivalens idő)

Normal (egyszerű mintavételezés) Peak Detect

A hullámformákat valós idejű digitális technikával

A hullámformákat ekvivalens mintavételezési technikával veszi fel.

A legtöbb hullámformát felveszi és pontosan megjeleníti.

Befogja a zavarimpulzusokat és elkerüli az

Average (átlagolás)

Csökkenti a

véletlenszerű

- vagy összefüggéstelen

zajokat a hullámforma megjelenítésében. Az átlagok

száma kiválasztható.

Averages

Válassza ki az átlagok számát úgy, hogy megnyomja

(átlagolás)

Real Time

(valós

idő) 128

Memory Depth

mélység)

4K, 40K, 512K, 1M

(Real Time)

1 2 3 4 5 6 78 9

Fő funkciók

az F3 vagy F4 gombot.

(memória

Válassza ki a memória mélységét a különböző típusokra.

Normal (egyszerű mintavételezés): Az 100MHz-es sávszélességű oszcilloszkópnál a maximális mintavételezési gyakoriság 1GS/s. Az elégtelen mintavételezési gyakoriságú időalap esetén használhatja a színusz-interpolációs algoritmust a mintavételezett pontok közötti pontok interpolálásához a teljes hullámforma létrehozásához (alapbeállítás 4 K).

Normál adatgyűjtési intervallumok

Mintavételezett pontok

Az egyszerű mintavételezéses üzemmód intervallumonként egy mintavételezési pontot vesz fel.

Peak Detect (csúcsérték-detektálás): Használja ezt az üzemmódot, a 10ns-on belüli

zavarimpulzusok mintavételezéséhez, és az alulmintavételezettség lehetőség szerinti csökkentéséhez. Ez az üzemmód a 4µs/osztás vagy lassabb beállításnál működik. Ha a SEC/DIV beállítást 4µs/osztásra vagy gyorsabbra állítja, akkor az adatgyűjtési üzemmód „egyszerű mintavételezésre” változik, mivel elég nagy a mintavételezési gyakoriság, és a csúcsértékdetektálásra nincs szükség. Az oszcilloszkóp nem jelenít meg üzenetet arról, hogy átváltott az egyszerű mintavételes üzemmódra.

Average (átlagolás): Használja ezt az üzemmódot a megjelenítendő hullámformában fellépő véletlenszerű vagy nem korreláló zajok csökkentéséhez. Mintavételezze a jeleket egyszerű mintavételezési üzemmódban, és képezze az átlagot nagyobb mennyiségű hullámformából. Válassza ki a mintavételezések számát (4, 16, 64 vagy 128) a hullámformák átlagának képzéséhez.

Adatgyűjtés megszakítása: Az adatgyűjtés üzemmódban a megjelenített hullámforma valós idejű. Állítsa meg az adatgyűjtést (nyomja meg a RUN/STOP gombot) a kijelző rögzítéséhez. Minden üzemmódban beállítható a hullámforma léptéke vagy a függőleges, illetve vízszintes helyzete.

Ekvivalens jelfelvétel: Az egyszerű mintavételezés ismétlése. Használja ezt az üzemmódot az ismételten megjelenített periodikus hullámformák megfigyeléséhez.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Opciók

Megjegyzések

Itt jelenítheti meg a szoftver

- és hardververziót, a sorozatszámot

és más hasznos információkat az

oszcilloszkópról.

a kijelzőn. Nyomja meg az F6 gombot a frissítés végrehajtásához vagy az F2

egyszer nyomja

párbeszédablak

a kijelzőn. Nyomja meg

az F6 gombot az önkalibrálás végrehajtásához.

Nyomja meg az F4 gombot a folyamat elvetéséhez.

Fő funkciók

40ps, tehát 25GSa/s felbontású mintavételezési gyakoriságot kaphat, amely magasabb, mint amit a valós idejű mintavételezéssel el lehet érni.

Az adatgyűjtés módja:

Ismételt hullámformák bevitele

Első jelfelvétel

Második jelfelvétel

Harmadik jelfelvétel

Negyedik jelfelvétel

A fentieknek megfelelően több (megismételhető periódus) alacsony mintavételezési gyakorisággal futtatott adatgyűjtés és a mintavételezési pontok idő szerinti sorba rendezése után a mintavételezések pontjainak egymásra helyezésével jön létre a hullámforma.

5.5.4 UTILITY (SEGÉDPROGRAM)

Nyomja meg az UTILITY (segédprogram) gombot az Utility menü alábbiak szerinti behívásához.

System Info (rendszerinfó)

Update Program (Program frissítése)

Save

Waveform (hullámforma mentése)

Self Calibration (önkalibrálás)

Csatlakoztassa a programfrissítést tartalmazó pendrive-ot, és a képernyő bal alsó sarkában megjelenik a Disc szimbólum. Nyomja meg az Update Program gombot és a Software Upgrade párbeszédablak megjelenik

gombot a folyamat elvetéséhez. Csatlakoztassa a pendrive-ot, és a Disc-szimbólum megjelenik a képernyő

bal alsó sarkában. Kattintson erre a szimbólumra, és a hullámforma rövid időre, a mentési folyamat közben megszakad. A hullámforma ekkor a pendrive-ra van mentve. Ebben az esetben az X a gombnyomások számát jelzi. Minden gombnyomás létrehoz egy mappát. Ha például meg a gombot, akkor létrejön az 1-es mappa, két megnyomásnál az 1-es mappa és a 2-es mappa jön létre.

Nyomja meg ezt az opciógombot, és megjelenik a Self Calibration

Advance

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Zümmer és idő beállítása

Opciók

Beállítások

Megjegyzések

OFF (ki)

Fő funkciók

Nyomja meg ezt a gombot, a zümmer párbeszédablak megjelenítéséhez és az időbeállítás megtekintéséhez. Forgassa a V0 gombot, a zümmer vagy az idő kiválasztásához (fekete keretben). Nyomja meg a V0 kapcsolót és a fekete keret pirosra változik. Forgassa el ismét a V0 kapcsolót az idő be/kikapcsolásához. Nyomja meg ismét a V0 kapcsolót a beállítások elhagyásához vagy elmentéséhez.

Self Calibration (önkalibrálás): Az önkalibrálási rutin optimalizálhatja az oszcilloszkóp pontosságát az adott környezeti hőmérsékleten. A pontosság maximális szinten tartása érdekében végezze el az önkalibrálást, ha a környezeti hőmérséklet 5°C-kal vagy ennél többel változik. Kövesse a képernyőn megjelenő utasításokat.

Tipp: Nyomjon meg egy tetszőleges gombot az előlapon, az állapot kijelzés törléséhez és a megfelelő menü megnyitásához.

5.5.5 CURSOR (KURZOROK)

A kurzormenü behívásához nyomja meg a CURSOR gombot.

Válasszon ki egy mérőkurzort, és jelenítse meg a képernyőn. A "Voltage" (feszültség) beállítás az amplitúdót, miközben a „Time” (idő) beállítás az időt és frekvenciát méri.

Válasszon egy hullámformát a kurzormérés elvégzéséhez. Az adatkijelző jelzi a mérési eredményt.

Az S az 1-es kurzort jelöli. Az E a 2-es kurzort jelöli. A kiválasztott kurzor kijelölésre kerül, és szabadon mozgatható. Mindkét kurzor egyszerre kiválasztható és mozgatható. A kis mező a kurzor mögött a kurzor helyét jelöli.

A mérési eredményt az opció alatti kis mezőben jelzi.

Type (típus)

Source

(bemeneti

jelforrás)

Select Cursor

(kurzor

kiválasztása)

Delta

(feszültség)

A kurzorok

közötti (Delta)

különbség

Voltage

Time (idő)

CH1 CH2

MATH

REFA REFB

S E

kijelzése

Kurzor mozgatása: Nyomja meg a "Select Cursor” (kurzor kiválasztása) parancs melletti gombot a kurzor kiválasztásához, és forgassa a V0 kapcsolót a kurzor mozgatásához. A kurzorok csak a kurzormenü megjelenítése közben mozgathatók.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Opciók

Beállítások

Megjegyzések

kötik össze

OFF (KI)

Az YT formátum függőlegesen a feszültséget mutatja az

koordinátáját

Next Page (következő oldal)

Dotted

line

(szaggatott vonal)

Grid Intensity

intenzitása)

Fő funkciók

Időkurzor

Feszültségkurzor

5.5.6 DISPLAY

A hullámforma kijelzése az oszcilloszkóp beállításaitól függ. A mintavételezés után a hullámforma azonnal megmérhető. A hullámforma megjelenítésének különböző módjai fontos információkat adnak.

Két módja van a hullámformák megjelenítésének, az egyablakos üzemmód és a kétablakos üzemmód. A további információkat lásd

Vízszintes beállítások fejezetben.

Nyomja meg a „DISPLAY“gombot, ekkor a következő menü jelenik meg.

A mintavételezett pontokat egyenes egymással; a Dots csak a mintavételezett pontokat jeleníti meg a kijelzőn.

Az egyes mintavételezett pontok kijelzési idejének beállítása.

Type (típus)

Persist (képernyő rögzítés)

Vectors (Vektorok) Dots (pontok)

0,2S-8S selectable (választható) Infinite (végtelen)

időhöz (vízszintes lépték) viszonyítva; az XY formátum az 1-es és 2-es csatorna között minden mintavételezésnél egy pontot mutat, ahol az 1-es

Formátum

YT XY

csatorna feszültsége vagy árama a pont X(vízszintes tengely) és a 2-es csatorna feszültsége, ill. árama az Y-koordinátáját (függőleges tengely) határozza meg.

A további részleteket a témához lásd az leírásában a következő szövegben.

Contrast (kontraszt)

0-15 16 beállítható vonal folyamatjelző sávval. Nyomja meg az F5 gombot ennek az opciónak a választásához. Forgassa el a

egy

beállításhoz a multifunkciós gombot.

vonalak

XY-formátum

megjeleníthető

Grid (mérőháló)

(mérőháló

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Real line (valós vonal) OFF (KI)

"Off” beállításnál csak a vízszintes és függőleges koordináták láthatók a képernyőn a mérőháló közepén.

0-15 16 sor állítható be megjeleníthető folyamatjelző sávval.

Funkciók

Beállítások

Adatgyűjtési üzemmód

Egyszerű mintavételezésre vagy csúcsérték

detektálásra beállítva

Kurzorok

Kikapcsolva

Képernyőformátum

YT-

re beállítva

Vízszintes pozíció

Beállítva

SEC/DIV

Beállítva

Triggerelés csatolása

DC, zajcsökkentés vagy nagyfrekvenciás (HF) szűrés.

Trigger

Holdoff (holtidő)

Minimum

Triggerszint

50%

ra állítva

Trigger üzemmód

Auto üzemmód

Triggerforrás

Triggerél

Beállítva

Triggerelés típusa

Él

Trigger videójelre

Beállítva

Trigger Videójel szabvány

Beállítva

Függőleges sávszélesség

Tele

Függőleges csatolás

DC (Ha a GND

korábban ki lett választva); AC a videójelhez;

Fő funkciók

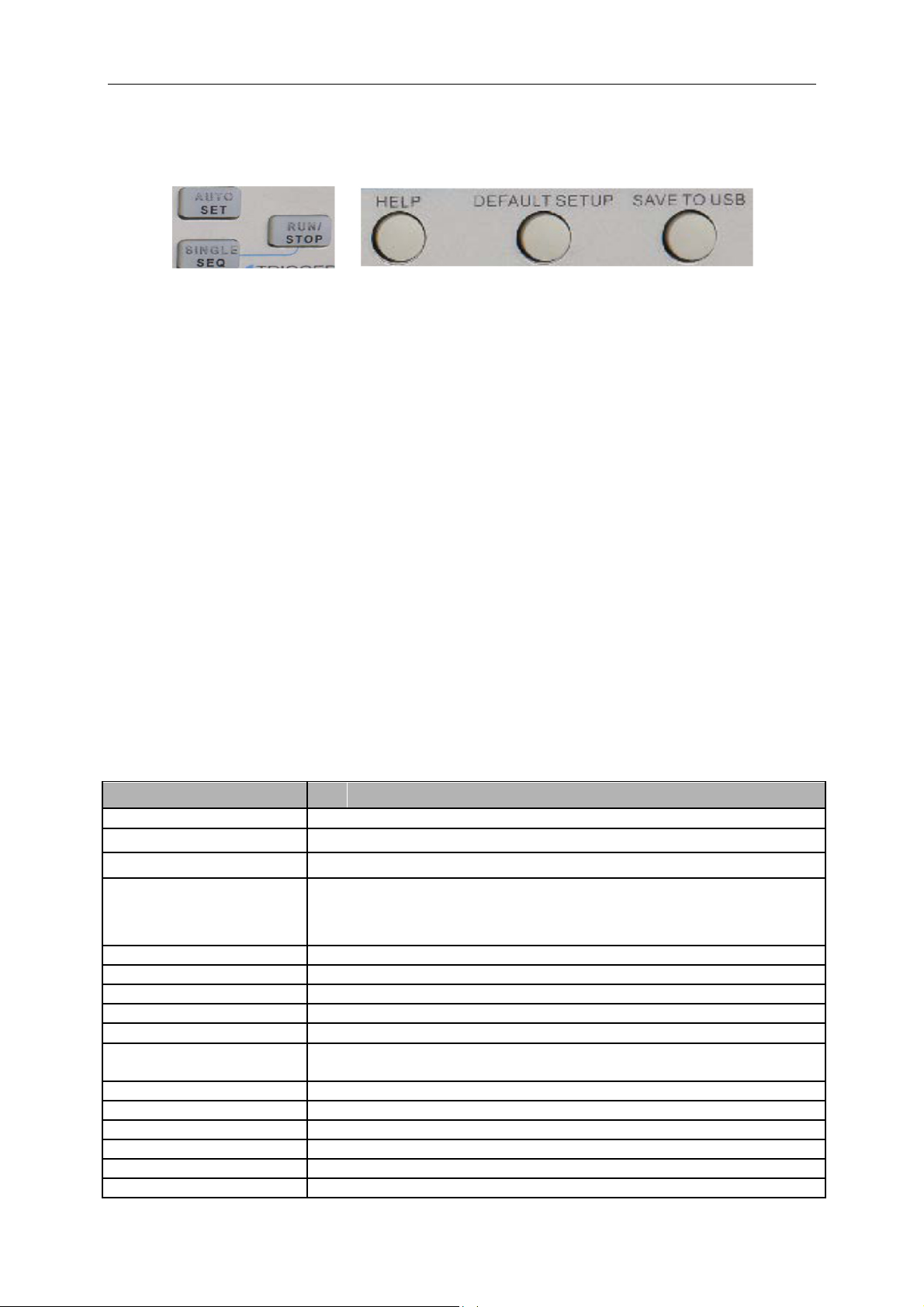

5.6 Shortcuts (gyorsgombok)

AUTOSET (automatikus beállítás): Automatikusan beállítja az oszcilloszkópot a bemeneti jelek használható megjelenítésének létrehozásához. Lásd a következő táblázatot.

SINGLE SEQ (egyszeri lefutású jel): Egyszeri lefutású jel befogása és a folyamat megállítása.

RUN/STOP: Hullámforma folyamatos mintavételezése vagy a folyamat megállítása.

HELP (súgó): A súgómenü megjelenítése.

DEFAULT SETUP (alapértelmezett beállítás): A gyári beállítások behívása. Lásd a következő

táblázatot.

Save to USB Disc (mentés pendrive-ra): A képernyőn megjelenő összes megjelenítés mentése az USB-tárhelyre, pontosan úgy, mint a számítógépnél a képernyőkép mentése.

5.6.1 AUTOSET (AUTOMATIKUS BEÁLLÍTÁS)

Az automatikus beállítás a digitális oszcilloszkóp egyik előnye. Ha megnyomja az AUTOSET gombot, akkor az oszcilloszkóp felismeri a (szinuszos vagy négyszögjel) hullámformát és a bemeneti jelek alapján elvégzi a beállítást úgy, hogy a bemeneti jel hullámformája pontosan megjelenjen a képernyőn.

Kijelző típusa

FFT-spektrumhoz

vektorok b

Egyébként változatlan

eállítva.

Beállítva; az automatikus beállítás EXT TRIG jelre nem alkalmazható.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

egyéb esetben változatlan

VOLTS/DIV (Volt/osztás)

Beállítva

(szinuszhullám opciók)

Details (részletek)

(több

szinuszperiódus)

(egyperidódusú szinuszjel)

A bemeneti időtartományú jelet a frekvenciaösszetevőire

információkért.

(a beállítások törlése)

Square Wave Or Pulse

(négyszögjel vagy impulzus):

Square Wave Options

(opciók a

Details

(részletek)

négyszögjelhez)

(többperiódusú négyszögjel)

Több periódus kijelzése megfelelő függőleges és vízszintes

Állítsa be a vízszintes léptéket, a hullámforma egy periódusának

méréseket.

Rising Edge (felfutó él)

Felfutó él

megjelenítése.

Falling Edge (lefutó él)

Lefutó él megjelenítése.

Ez az opció lehetővé teszi az aktuális beállítások törlését,

és az előző beállítások ismételt behívását.

Fő funkciók

Az automatikus beállítás funkció az összes csatornán keresi a jelet, és kijelzi a megfelelő hullámformákat. Az automatikus beállítás az alábbi feltételek alapján határozza meg a triggerforrást.

 Ha több csatornán található jel, akkor az oszcilloszkóp a legkisebb frekvenciájú jelhez

tartozó csatornát fogja triggerforrásként használni.



 Ha az oszcilloszkóp nem talál jelet, akkor az oszcilloszkóp a legkisebb számú csatornát

fogja használni, ami az automatikus beállításban triggerforrásként jelenik meg.

 Ha nincsenek fellelhető jelek, és nincs megjelenített csatorna, az oszcilloszkóp az 1.



csatornát mutatja, és azt alkalmazza a triggerelés forrásaként.



Szinuszhullám:

Ha az automatikus beállítást használja, és az oszcilloszkóp megállapítja, hogy a hullámforma a szinuszhullámra hasonlít, akkor az oszcilloszkóp az alábbi opciókat jeleníti meg.

Sine Wave Options

Multi-cycle Sine

Több periódus kijelzése megfelelő függőleges és vízszintes léptékkel.

Single-cycle Sine

Beállítja a vízszintes léptéket, a hullámforma egy periódusának megjelenítéséhez.

konvertálja, és az eredményt frekvencia-amplitúdó grafikonon

FFT

Undo Setup

ábrázolja (spektrum). Mivel egy matematikai számításról van szó, olvassa el ehhez

Ez az opció lehetővé teszi az aktuális beállítások törlését, és az előző beállítások ismételt behívását.

5.3.1 Math FFT fejezetet a további

Ha az automatikus beállítás funkciót használja, és az oszcilloszkóp megállapítja, hogy a jel négyszögjelre vagy impulzusra hasonlít, akkor megjeleníti az alábbi opciókat.

Multi-cycle Square

Single-cycle Square (egyperiodusú négyszögjel

A beállítások törlése

léptékkel.

megjelenítéséhez. Az oszcilloszkóp megjeleníti az automatikus min., Mean (átlagérték) és Positive Width (pozitív szélesség)

5.6.2 Help (súgó)

A HELP gomb megnyomásával behívhatja a súgómenüt, amely különböző témákat tartalmaz az összes menüopcióról és az oszcilloszkóp beállításairól. További információkat a súgórendszerről a

2.2 fejezetbentalál.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Menü vagy rendszer

Opció, gomb vagy kapcsoló

Alapbeállítás

(Három opció

lehetséges)

Egyszerű mintavételezés

Adatgyűjtési mód

Átlagolás

Run/Stop

Run (Folyamatos)

Típus

Kurzor

Bemeneti forrás

CH1

Vízszintes

- amplitúdó

±3.2 osztás

Függőleges (idő)

±4 osztás

Kijelző

Képernyő

rögzítése

Formátum

Ablaküzemmód

Egyablakos megjelenítés

Vízszintes

Triggergomb

Szint

Pozíció

SEC/DIV

Matematikai művelet

—

Bemeneti forrás

CH1

CH2

Pozíció

0 div

Függőleges

skála

20dB

FFT FFT

művelet

Bemeneti forrás

CH1

Ablak

Hanning

FFT-nagyítás

X1 Mérés

Bemeneti forrás

CH1

Típus

Nincs

Bemeneti forrás

CH1

Trigger (él)

Jelirány

Felfutó

Üzemmód

Auto üzemmód

Csatolás

Szint

0.00v

Trigger (video)

ás

Összes sor

Szabvány

NTSC

Trigger (impulzus)

When (ha)

= Impulzusszélesség

1.00ms

Fő funkciók

5.6.3 A gyári beállítások visszaállítása

Ha megnyomja a DEFAULT SETUP gombot, akkor az oszcilloszkóp megjeleníti az 1-es csatornához tartozó hullámformát, és az összes többi jelet törli. Nyomja meg az F1 gombot a Default Setup menüben Undo Preset (Beállítások törlése). Ekkor az oszcilloszkóp visszaáll a gyári beállítás előtti állapotra. Az alábbi táblázat bemutatja azokat az opciókat, gombokat és beállításokat, amik a gyári beállítások visszaállításával megváltoznak.

Típus

Vektorok

0.00s 200μs

Él

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Polaritás Szinkronizál

Egyszerű mintavételezés

beállítása

Polaritás

Pozitív

Üzemmód

Auto üzemmód

Csatolás

Jelátmenet iránya

Felfutó

Trigger (jelirány) (él)

Üzemmód

Auto üzemmód

Csatolás

When (ha)

CH1

Típus

Él

Jelátmenet iránya

Felfutó

Üzemmód

Auto üzemmód

Csatolás

triggerelés)

Szint

0.00v

CH2

Típus

Él

Jelátmenet iránya

Felfutó

Üzemmód

Auto üzemmód

Csatolás

Szint

0.00v

Bemeneti forrás

CH1

Trigger (időtúllépés)

Polaritás

Pozitív

Üzemmód

Auto üzemmód

Idő 20ns

Csatolás

Sávszélesség korlátozása

Korlátlan

VOLTS/DIV

Coarse (durva)

Vertical System,

Mérőfej

Feszültség

csillapítása

10X

Összes csatorna

(Mérőfej csillapítás feszültsége)

Invert (fordított)

Pozíció

0.00div (0.00V)

VOLTS/DIV

1.00V

Trigger (Swap) (váltakozó

Fő funkciók

Minta feszültségének

(függőleges rendszer)

Az alábbi beállítások nem változnak meg a DEFAULT SETUP gomb megnyomásakor.

 Nyelvi opció



 Mentett beállítások



 Mentett referencia hullámformák



 Kijelző kontraszt



 Kalibrálási adatok

DSO-1062D Digitális oszcilloszkóp Használati útmutató



Fő funkciók

5.7 Multifunkciós kapcsolók és gombok

V0: Multifunkciós kapcsoló. A különböző menüopciókban a gomb segíti a menük kiválasztását (MÉRÉS), a kurzor és a szint mozgatását (slope trigger). Nyomja meg ezt a gombot az adatok alaphelyzetbe állításához (holdoff trigger, Overtime trigger időtúllépése és slope trigger), a menüopciók, stb. egyszerű kiválasztásához. F7: Nyomja meg ezt a gombot egyablakos üzemmódban a szaggatott vonalas megjelenítés és a keresztekkel való megjelenítés közötti átkapcsoláshoz. Kétablakos megjelenítésben Autocruise végezhető.

F0: Hide/Show (Elrejtés/megjelenítés gomb). Nyomja meg a gombot, a képernyő jobboldalán található menüopciók elrejtéséhez, és a hullámformák teljes képernyős megjelenítéséhez. Nyomja meg ismét a gombot a menüopciók megjelenítéséhez.

F1-F5: Ez az öt gomb mind multifunkcionális. Az a feladatuk, hogy a különböző menükben megjelenítsék a képernyőn a megfelelő menüopciókat. Pl. az UTILITYmenüben, az F1-F5 gomb a ‘System Info’ – ‘Advance’ (rendszerinfo - haladó beállítások) opcióknak felelnek meg.

F6: Ez a funkciógomb főként az oldalak közötti lapozáshoz, és a kijelölés megerősítésére szolgál, pl. ’következő oldal’, ’előző oldal’ vagy nyugtázáshoz az önkalibrálás elvégzésénél.

5.8 Jelcsatlakozások

Az alábbi ábra három jelcsatlakozást és néhány fémérintkezőt mutat az oszcilloszkóp alaplapján.

1. CH1, CH2: A hullámformák bemeneti csatlakozóhüvelyei, amikre a mérendő jelet kell csatlakoztatni.

2. EXT TRIG: A külső triggerforrás bemeneti csatlakozóhüvelye, amire a külső triggerjelet kell csatlakoztatni.

3. Mérőfejcsillapítás: A mérőfejcsillapítás feszültségkimenete és testcsatlakozása a mérőfejnek az oszcilloszkóp bemeneti körével való összehangolására szolgál. A mérőfejcsillapítás testkapcsa és a

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Fő funkciók

BNC-árnyékolások biztosítják a földelőcsatlakozást, és földelőkapocsnak tekintjük őket. A károsodások elkerülése érdekében ne csatlakoztasson feszültségforrást ezekre a földelőkapcsokra.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

6. fejezet

Ez a fejezet 11 egyszerűsített felhasználási példán keresztül mutatja be az oszcilloszkóp fő funkcióit, ezzel hozzásegítve Önt ahhoz, hogy könnyedén megoldhassa a vizsgálatokkal kapcsolatos problémákat.

1. Egyszerű mérés AUTOSET (automatikus beállítás) segítségével

A mérési menü használata automatikus mérések elvégzéséhez.

2. Kurzoros mérések a túllövési tranziens frekvenciájának és

amplitúdójának mérésére Impulzusszélesség mérésére Felfutási idő mérése

A bemeneti jelek elemzése a zajcsökkentéshez

Zajos jel megfigyelése

Véletlenszerű zajok szűrése

4. Egyszeri lefutású jel befogása

5. Az X-Y-megjelenítés használata

6. Triggerelés impulzusszélességre

7. Triggerelés videojelre

Triggerjelek videofélképeken és videosorokon

8. Éltrigger sajátos élű jel mintavételezésére

9. Overtime-Trigger lassú impulzusjelek méréséhez

10. Matematikai műveletek a hullámformák elemzéséhez

11. A jelterjedés késleltetésének mérése

Alkalmazási példák

6.1 1. példa: Egyszerű mérések elvégzése

Ha egy adott áramkörben egy ismeretlen jelet szeretne megfigyelni, anélkül hogy ismerné a jel amplitúdóját és frekvenciáját, akkor ezt a funkciót használhatja a jel frekvenciájának, periódusának és csúcstól-csúcsig amplitúdójának gyors mérésére.

Végezze el az alábbi lépéseket:

1. Állítsa a kapcsolót a mérőfejen 10X-re;

2. nyomja meg a CH1 MENU gombot, és állítsa a mérőfej csillapítási tényezőjét 10X-re;

3. Csatlakoztassa a CH1 mérőfejet az áramkör mérési pontjára;

4. Nyomja meg az AUTOSET-gombot.

Az oszcilloszkóp automatikusan beállítja a hulllámforma legjobb megjelenítését. Ha a hullámformát tovább szeretné optimalizálni, akkor a függőleges és vízszintes beállításokat manuálisan is beállíthatja úgy, hogy a hullámforma megfeleljen az Ön igényeinek.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

Automatikus mérések

Az oszcilloszkóp a legtöbb jelet meg tudja jeleníteni automatikus méréseknél. Az olyan paraméterek méréséhez, mint pl. a hullámforma frekvenciája, periódusa, csúcstól-csúcsig amplitúdója, felfutási ideje és pozitív szélessége végezze el az alábbi lépéseket.

1. A mérés menü behívásához nyomja meg a MEASURE (mérés) gombot.

2. Forgassa el a V0 kapcsolót, az első (piros nyíllal jelölt) nem beállított opció kiválasztásához,

és nyomja meg a V0 kapcsolót vagy az F6 gombot az almenü behívásához.

3. Válassza ki az 1-es csatornát bementi forrásként. Nyomja meg többször egymás után az F3

vagy az F4 gombot a mérendő objektum "Type" (típus) menüben történő kiválasztásához. A visszalépéshez válassza a "Back Menu” (vissza a menübe) opciót, de megnyomhatja a V0 kapcsolót is a mérési objektum kiválasztásához és utána a méréshez való visszatéréshez. A mérési objektum alatti megfelelő mező mutatja a mérési eredményeket.

4. Ismételje meg a 2. és 3. lépést másik mérési objektum kiválasztásához. Összesen 8 mérési

objektum jeleníthető meg.

Megjegyzés: Az összes mérési érték kijelzése változik a mért jelekkel.

Az alábbi ábrán példaként három mérési objektum látható. Az alatta lévő mezők nagybetűkkel mutatják a mérési értékeket.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

6.2 2. példa: Kurzorokkal végzett mérések

Használja a kurzorokat a hullámforma idejének és amplitúdójának gyors méréséhez.

A túllövési tranziens idejének (átfordítható frekvenciára) és amplitúdójának mérése az impulzus felfutó élén

A felfutó él túllövési tranziens idejének méréséhez végezze el az alábbi lépéseket.

1. A kurzormenü behívásához nyomja meg a CURSOR gombot.

2. Nyomja meg az F1 gombot, jelölje ki a „Type” (típus) opciót, és válassza ki a Time (idő)

lehetőséget.

3. Nyomja meg az F2 vagy F3 gombot, jelölje ki a Source (forrás) lehetőséget és válassza ki az

1-es csatornát bemeneti forrásként.

4. A kurzor kiválasztásához nyomja meg az F4 gombot. Ha az S kurzort választotta, akkor a V0

forgókapcsolóval az S kurzort mozgathatja a képernyőn; ha az E kurzor van kiválasztva, akkor a V0 forgókapcsoló az E kurzort mozgatja, mind a két kurzor kiválasztása esetén a V0 forgókapcsoló mindkét kurzort egyidejűleg mozgatja.

5. Tegye az S kurzort a túllövési tranziens első csúcsára.

6. Tegye az E kurzort a túllövési tranziens második csúcsára.

7. A Delta érték mutatja a mért időt, és az S kurzor és E kurzor a két kurzor pozícióját mutatja.

8. Nyomja meg a Type (típus) opciógombot, és válassza ki a Voltage (feszültség) lehetőséget.

9. Tegye az S kurzort a túllövési tranziens legnagyobb csúcsára.

10. Tegye az E kurzort a túllövési tranziens legkisebb csúcsára. A túllövési tranziens

amplitúdóját a Delta mutatja.

A könnyebb megértéshez lásd az alábbi ábrát.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

Az impulzusszélesség mérése

Az impulzusjel elemzéséhez és a szélességének megismeréséhez végezze el az alábbi lépéseket.

1. A kurzormenü behívásához nyomja meg a CURSOR gombot.

2. Nyomja meg az F1 gombot, jelölje ki a „Type” (típus) opciót, és válassza ki a Time (idő)

lehetőséget.

3. Nyomja meg az F2 vagy F3 gombot, jelölje ki a Source lehetőséget és válassza ki az 1-es

csatornát bemeneti forrásként.

4. A kurzor kiválasztásához nyomja meg az F4 gombot. Ha az S kurzort választotta, akkor a V0

5. Tegye az S kurzort a felfutó élre és az E kurzort a lefutó élre.

6. A Delta mutatja a mért időt, és az S kurzor, valamint az E kurzor a triggerhez viszonyított időt

mutatja.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

A könnyebb megértéshez lásd az alábbi ábrát.

Impulzus felfutási idejének mérése

Adott esetben szükség van az impulzus felfutási idejének különböző alkalmazási környezetekben történő megmérésére, a felfutási időt általában az impulzusjel 10%-a és 90%-a között mérjük. Tegye ehhez a következőket:

1. Forgassa el a SEC/DIV gombot a hullámforma felfutó élének megjelenítéséhez.

2. Forgassa el a VOLTS/DIV és a VERTIK POSITION gombot úgy, hogy a hullámforma

amplitúdója kb. 5 osztásnyi legyen.

3. Nyomja meg a CH1 MENU gombot;

4. nyomja meg a VOLTS/DIV opciógombot, és válassza a Fine (finombeállítás) lehetőséget.

Forgassa el a VERTICAL POSITIONS gombot úgy, hogy a hullámforma 5 osztás magas legyen.

5. Forgassa el a VERTICAL POSITIONS gombot a hullámforma középre helyezéséhez.

Pozícionálja a hullámforma alapvonalát 2,5 osztásra a mérőháló középvonala alatt.

6. Nyomja meg a CURSOR gombot.

7. Nyomja meg a Type (típus) opciót, és válassza ki a Time (idő) opciót. Nyomja meg a Source

opciógombot, és válassza ki az 1-es csatornát bemeneti forrásként.

8. Jelölje ki az S kurzort, és tegye a V0 forgókapcsolóval a hullámforma 10%-os szintjére.

9. Az E kurzort helyezze a V0 forgókapcsolóval a hullámforma 90% -os szintjére.

10. A Delta a kurzormenüben az impulzus felfutási idejét mutatja.

A könnyebb megértéshez lásd az alábbi ábrát.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

5 Beállítások

6.3 3. példa: Bemeneti jelek vizsgálata a véletlenszerű

zajok kiküszöbölésének céljából

Néhány esetben a zajos jel oszcilloszkópon való megjelenítéséhez és részleteinek kijelzéséhez az alábbi lépések elvégzésével vizsgálható a jel.

Zajos jelek megfigyelése

1. Az adatgyűjtés menü behívásához nyomja meg az ACQUIRE (adatgyűjtés) gombot.

2. Nyomja meg a Type (típus) opciógombot, és válassza ki a Real Time (valós idő) lehetőséget.

3. Nyomja meg a Peak Detect (csúcsérték-detektálás) opciógombot.

4. Ha szükséges, nyomja meg a Display-gombot, és állítsa be a kontrasztot, hogy a zaj jobban

láthatóvá váljon.

A könnyebb megértéshez lásd az alábbi ábrát.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

A véletlenszerű zajok csökkentése

1. A jelfelvétel menü behívásához nyomja meg az ACQUIRE (adatgyűjtés) gombot.

2. Nyomja meg a Type (típus) opciógombot, és válassza ki a Real Time (valós idő) lehetőséget.

3. Válassza ki az Average (átlagolás) opciót.

4. Nyomja meg az Average (átlagolás) opciógombot, és állítsa be a mozgóátlagok számát a

hullámforma megjelenítés változásainak megfigyeléséhez.

Megjegyzés: Az átlagképzés csökkenti a véletlenszerű zajokat, és egyszerűbbé teszi a jel részleteinek megfigyelését.

A könnyebb megértéshez lásd az alábbi ábrát.

6.4 4. példa: Egyszeri lefutású jel felvétele

Az alábbi példa segíthet néhány aperiodikus jel, pl. impulzus vagy zavarjel befogásában.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

Egyszeri lefutású jel felvételéhez a következőképpen járjon el:

1. Állítsa be először az oszcilloszkóp mérőfejét és az 1-es csatorna csillapítási tényezőjét.

2. Forgassa úgy a függőleges VOLTS/DIV és vízszintes SEC/DIV-kapcsolót, hogy a jel jobb

vizsgálhatóságához alkalmas pozíciót találjon.

3. A jelfelvétel menü behívásához nyomja meg az ACQUIRE (adatgyűjtés) gombot.

4. Nyomja meg a Peak Detect csúcsérték-detektálás opciót.

5. Nyomja meg a TRIG MENU gombot és válassza ki a Rising (felfutó él) opciót. Állítsa be a

triggerelési szintet.

6. Nyomja meg a SINGLE SEQ (egyszeri lefutású jel) gombot a jelfelvétel indításához.

Ennek a funkciónak a segítségével egyszerűbben veheti fel az alkalmanként fellépő eseményeket. Ez a digitális oszcilloszkópok egyik előnye.

6.5 5. példa: Az X-Y üzemmód használata

Két csatorna fáziskülönbségeinek kijelzése

Például megmérheti, hogyan változik egy fázis az áramköri hálózaton át.

Csatlakoztassa az oszcilloszkópot az áramkörhöz, és nézze meg az áramkör be- és kimenetét XY-üzemmódban. Végezze el az alábbi lépéseket:

1. Készítsen elő két oszcilloszkóp mérőfejet, és állítsa mindkét mérőfejen a kapcsolót 10X

állásra.

2. Nyomja meg a CH1 MENU-gombot, és állítsa a mérőfej csillapítási tényezőt 10X-re, nyomja

meg a CH2 MENU-gombot, és állítsa a mérőfej csillapítási tényezőt 10X-re.

3. Csatlakoztassa az 1-es csatorna mérőfejét a hálózat bemenetére és a 2-es csatorna

mérőfejét a hálózat kimentére.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

4. Nyomja meg az AUTOSET-gombot.

5. Forgassa le a VOLTS/DIV-kapcsolókat úgy, hogy mindkét csatornán körülbelül ugyanakkora

amplitúdójú jelek látszódjanak.

6. A kijelzőmenü behívásához nyomja meg a DISPLAY gombot.

7. Nyomja meg a Format opciógombot és válassza ki az XY lehetőséget.

8. Ekkor az oszcilloszkóp megjeleníti a Lissajous-ábrát, amely az áramkör be- és kimenetét írja

le.

9. Forgassa a VOLTS/DIV és VERTIKALPOSITION kapcsolókat a hullámforma megjelenítés

létékének beállításához.

10. Használja az oszcillografikus Lissajous-módszerét a fáziskülönbség alábbi képlet szerinti

megfigyeléséhez és kiszámításához.

Mivel sinθ=A/B vagy C/D, ahol θ a csatornák közötti fáziseltérés szöge, és A, B, C, D az alábbi ábra szerinti jelölések, akkor a fáziseltérés szögét az alábbi képlet szerint lehet kiszámítani: θ=±arcsin(A/B) vagy ±arcsin(C/D).

Ha az ellipszis főtengelye az első és harmadik negyedben van, akkor a fáziskülönbség szögének az első és negyedik negyedben kell lennie, tehát a (0~π/2) vagy (3π/2~2π) tartományban. Ha az ellipszis főtengelye a második és negyedik negyedben van, akkor a fáziskülönbség szögének a második és harmadik negyedben kell lennie, tehát a (π/2~π) vagy (π~3π/2) tartományban. A könnyebb megértéshez lásd az alábbi ábrát.

Jel vízszintes

középpontja

6.6 6. példa: Triggerelés impulzusszélességre

Triggerelés jellemző impulzusszélességre

Egy áramkörben egy jel impulzusszélességének vizsgálata közben

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

adott esetben azt is vizsgálni kell, hogy az impulzusszélesség megegyezik-e az elméleti értékkel. Vagy, ha az éltrigger azt az eredményt adja ugyan, hogy a jel impulzusszélessége az adott jelen belül megegyezik, de Ön kételkedik az eredményben. Ebben az esetben a következőt teheti:

1. Állítsa a mérőfej csillapítási tényezőjét 10x-re.

2. Nyomja meg az AUTOSET gombot stabil hullámforma triggereléséhez.

3. Nyomja meg a Single Cycle (egyetlen periodus) opciógombot az Autoset menüben, és

olvassa le a jel impulzusszélességének értékeit.

4. Nyomja meg a TRIG/MENU gombot.

5. Nyomja meg az F1 gombot és válassza az impulzus triggertípust, majd nyomja meg az F2

gombot az 1-es csatorna bemeneti jelként történő beállításához, és forgassa a TRIGGER LEVEL-kapcsolót a triggerszint beállítására a jel aljára.

6. Nyomja meg az F6 gombot a következő oldalra lapozáshoz. Válassza ki a "When" opciót, és

nyomja meg az F4 gombot az ‘=’ opció kijelöléséhez.

7. Nyomja meg a Set Pulse Width (impulzusszélesség beállítása) opciógombot. A V0 kapcsoló

forgatásával állítsa az impulzusszélességet a 3-as lépésben leolvasott értékre.

8. Forgassa a TRIGGER LEVEL-kapcsolót az impulzusszélesség 3-as lépésben leolvasott

értékre állításához.

9. Nyomja meg a More (Több) opciógombot, és válassza ki a Normal üzemmódopciót. A normál

impulzusokra triggerelés után az oszcilloszkóp stabil hullámformát tud megjeleníteni.

10. Ha a When opció >, < vagy ≠ opcióra van állítva, és olyan hibás impulzusok fordulnak elő,

amelyek eleget tesznek a beállított feltételnek, az oszcilloszkóp triggerjelet ad. Ha például a jel olyan hibás impulzusokat tartalmaz, mint az alábbi ábrán, akkor kiválaszthatja a ‘≠’ vagy

‘<’ opciót az impulzus triggereléséhez.

Ahogy a fent említett ábrán látható, stabil hullámformát kaphatunk 1Khz-es frekvenciájú és 500μs impulzusszélességű négyszögjel esetén.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

6.7 7. példa: Triggerelés videójelre

Tételezzük fel, hogy egy TV-készülék videójelét vizsgálja annak megállapítására, hogy a helyes jelek kerülnek be, és NTCS-rendszerű videójelről van szó. Akkor lesz stabil a megjelenítés, ha a videotriggert használja.

Triggerelés félképszinkronra

Félképszinkronra történő triggereléshez végezze el az alábbi lépéseket:

1. A triggerelés menü behívásához nyomja meg a TRIG gombot.

2. Nyomja meg az F1-et, a Video triggertípus beállításához.

3. Nyomja meg a Source opciógombot az 1-es csatorna bemeneti forrásként történő

kiválasztásához, nyomja meg ez után a Polarity opciógombot, jelölje ki a Normal és utána a Standard opciót az NTSC kiválasztásához.

4. Nyomja meg a Sync opciót az Odd Field (páratlan félképek), Even Field (páros félképek),

vagy az All Field (összes félkép) kiválasztásához.

5. Forgassa a triggerszint kapcsolóját a triggerszint beállításához, és a videojelek

stabilizálásához.

6. Forgassa a SEC/DIV kapcsolót a horizontális és a VOLTS/DIV kapcsolót a függőleges

pozíció beállításához a félképre triggerelt teljes videójel megjelenítéséhez.

Az alábbi ábrán egy félképre triggerelt stabil hullámforma látható.

Triggerelés sorszinkronra

Sorszinkronra triggereléshez végezze el az alábbi lépéseket:

1. A triggerelés menü behívásához nyomja meg a TRIG MENU gombot.

2. Nyomja meg az F1-et, a Video triggertípus beállításához.

3. A Source opciógomb segítségével válassza ki az 1-es csatornát, nyomja meg a Polarity

opciógombot, jelölje ki a Normal opciót, majd a standard opciónál válassza ki az NTSC-t, és

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

végül nyomja meg a Sync opciót a sorok számának kiválasztásához.

4. Forgassa a triggerszint kapcsolóját a triggerszint beállításához, és a videojelek

stabilizálásához.

5. Forgassa a V0-t a sorszinkron beállításához (NTSC: 0-525 sor).

6. Forgassa a SEC/DIV kapcsolót a horizontális és a VOLTS/DIV kapcsolót a függőleges pozíció

beállításához a sorszinkronra triggerelt teljes videójel megjelenítéséhez. Lásd az alábbi ábrát.

6.8 8. példa: Slope trigger használata egy meghatározott

jel felvételére

Sok esetben nem csak a jel éle fontos, hanem a felfutási és lefutási időket is szeretnénk megmérni. Az ilyen típusú jelek jobb megfigyeléséhez használjuk a slope triggert. Végezze el az alábbi lépéseket:

1. A triggerelés menü behívásához nyomja meg a TRIG MENU gombot.

2. Nyomja meg az F1 gombot, a Slope triggertípusként történő beállításához.

3. Nyomja meg a Source opciógombot az 1-es csatorna bemeneti forrásként történő

beállításához; nyomja meg a Slope opciót a Rising (felfutó él) kiválasztásához; nyomja meg a Mode opciót, válasza az Auto opciót; nyomja meg a Coupling opciógombot a DC kiválasztásához.

4. Kattintson a ‘Next Page’ (következő oldal) opciógombra, és válassza a Vertical opciót. A V0

kapcsoló segítségével állítsa be a V1 és V2 pozíciót. Válassza a "When" opciót, és állítsa be az ‘=’ lehetőséget.

5. Válassza ki a ‘Time’ opciót, és állítsa be az időt a V0 gomb segítségével úgy, hogy stabil

hullámformát kapjon. Lásd a következő ábrát.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

6.9 9. példa: Overtime (időtúllépés) trigger hosszú

impulzusjelek méréséhez.

Hosszú impulzusjelek részeit nem egyszerű élre vagy impulzusszélességre triggereléssel megfigyelni. Ezekben az esetekben használhatja az Overtime (időtúllépés) triggert. Tegye ehhez a következőket:

1. A triggerelés menü behívásához nyomja meg a TRIG gombot.

2. Nyomja meg az F1 gombot, az Overtime triggertípus beállításához; nyomja meg a Modus

opciógombot, és válassza ki az Auto opciót; végül nyomja meg a Coupling opciógombot, és válassza ki a DC lehetőséget.

3. Forgassa a triggerszint kapcsolóját a triggerszint beállításához, és a videojelek

stabilizálásához.

4. Forgassa a V0-t a sorok számának beállításához (NTSC: 0-525 sor).

5. Forgassa a SEC/DIV kapcsolót a vízszintes és a VOLTS/DIV kapcsolót a függőleges pozíció

beállításához a sorszinkronra triggerelt teljes videójel megjelenítéséhez. Lásd a következő ábrát.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

Megjegyzés: Az Overtime (időtúllépés) és a Delay (késleltetett) trigger között az a különbség, hogy az Overtime trigger az Ön által beállított időnek megfelelően ismeri fel az impulzust, és az impulzus valamelyik pontjára triggerel. Más szavakkal ez azt jelenti, hogy az Overtime trigger az impulzus felismerése alapján következik be. Ez hasonlít az impulzusszélességre triggerelés > változatához, de nem azonos vele.

6.10 10. példa: Matematikai funkciók a hullámforma

elemzéséhez

A bemeneti hullámforma elemzése a matematikai funkciók használatával a digitális oszcilloszkópok további előnyét jelenti. Tételezzük fel, hogy szeretné tudni két hullámforma közötti pillanatnyi különbséget. Az oszcilloszkóp matematikai funkciójának segítségével ehhez jobban ábrázolhatja a képernyőn a hullámformát. Ennek a jelnek a megfigyeléséhez, végezze el az alábbi lépéseket:

1. Állítsa a mérőfej csillapítási tényezőjét 10x-re.

2. Nyissa meg egyidejűleg az 1-es és 2-es csatornát, mindkettőt 10X csillapítási faktorral.

3. Nyomja meg az AUTOSET gombot stabil hullámforma triggereléséhez.

4. Nyomja meg a MATH MENU-kapcsolót a Math-menü megjelenítéséhez.

5. Nyomja meg az Operation (műveletek) opciógombot, és válassza ki a ‘CH1+CH2’

lehetőséget.

6. Állítsa be a vízszintes pozíciót a SEC/DIV gomb segítségével, és a függőleges pozíciót a

VOLTS/DIV gomb segítségével a hullámforma léptékének egyszerű ellenőrzéshez történő beállításához.

Az oszcilloszkóp az - és FFT funkciókat is támogatja. A részletes FFT-elemzést lásd az 5.3.1 Math

FFT című fejezetben.

Megjegyzés: A matematikai művelet elvégzése előtt mindkét mérőfejet kompenzálni kell; ellenkező esetben a mérőfejkompenzálások különbsége hibaként jelenik meg

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

Tápláljon be egy 1Khz-es szinuszhullámot az 1-es csatornáról, és egy 1Khz-es négyszöghullámot a 2-es csatornáról, lásd az ábrát.

Végezze el a fent megadott lépéseket a Math-menü paraméterezéséhez, és figyelje meg a hullámforma kivonásának eredményét, lásd a következő ábrán.

A rózsaszín a hozzáadott hullámforma.

6.11 11. példa: A jelterjedési késleltetés mérése

Ha attól tart, hogy az adattovábbítás instabil a vizsgált áramkörben, akkor paraméterezheti úgy az oszcilloszkópot, hogy megmérje a jelterjedési sebességet az előkészítő jel és az átvitt adatok között.

A jelterjedési késleltetés mérésének paraméterezéséhez járjon el az alábbiak szerint.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

1. Csatlakoztassa az oszcilloszkóp két mérőfejét a CS (chip-select) érintkezőhöz, és a másikat

a DATA-érintkezőhöz a chipen.

2. Állítsa be a csillapítási tényezőt mindkét mérőfejen 10X-re.

3. Nyissa meg egyidejűleg az 1-es és 2-es csatornát, mindkettőt 10X csillapítási tényezővel.

4. Nyomja meg az AUTOSET gombot stabil hullámforma triggereléséhez.

5. Állítsa be a vízszintes és függőleges pozíciót a hullámforma megjelenítésének

optimalizálásához.

6. A kurzormenü behívásához nyomja meg a CURSOR gombot.

7. Nyomja meg a Type (típus) opciót, és válassza ki a Time (idő) opciót.

8. Jelölje ki, és tegye az S kurzort a V0 forgókapcsolóval az előkészítőjel aktív élére.

9. Jelölje ki az E kurzort, tegye a V0 forgókapcsolóval az adatkimenet jelének átmenetére (lásd

az alábbi ábrát).

10. Olvassa le a jelterjedési késedelmet a Delta-értéken..

CH1

ADATOK

CH2

DSO-1062D Digitális oszcilloszkóp Használati útmutató

DATA

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Alkalmazási példák

Hibaelhárítás

7. fejezet

Hibakeresés

7.1 Problémamegoldás

1 Ha az oszcilloszkóp bekapcsoláskor nem indul, járjon el az alábbiak szerint:

1） Ellenőrizze, hogy a hálózati kábel kifogástalanul csatlakozik; 2） Ellenőrizze, hogy a be-kikapcsoló meg lett-e nyomva;

3） Ez után indítsa újra az oszcilloszkópot.

Ha az oszcilloszkóp még ekkor sem kapcsolható be szabályszerűen, akkor forduljon a forgalmazóhoz vagy közvetlenül az műszaki ügyfélszolgálatunkhoz.

2. Ha az oszcilloszkóp bekapcsolt állapota ellenére nem jelenik meg hullámforma a képernyőn, akkor járjon el az alábbiak szerint:

1） Ellenőrizze, hogy a mérőfej megfelelően csatlakozik a BNC bemenethez; 2） Ellenőrizze, hogy be vannak kapcsolva a csatornaválasztó kapcsolók (CH1, CH2

menügombok); 3） Ellenőrizze a bemenő jelet, hogy helyesen csatlakozik-e a mérőfejhez;

4） Ellenőrizze, hogy minden vizsgált áramkör ad jelet a kimenetére; 5） Állítsa a DC-hullámformák amplitúdóméretét nagyra;

6） Ezen kívül megpróbálhatja megnyomni az Auto Measure gombot a hullámforma automatikus mintavételezéséhez.

Ha még ekkor sem jelenik meg a hullámforma, abban az esetben kérjük, forduljon a műszaki ügyfélszolgálatunkhoz.

3. Ha a bemeneti jel hullámformája erősen torzított, akkor kövesse az alábbi lépéseket:

1） Ellenőrizze, hogy a mérőfej megfelelően csatlakozik a BNC bemenethez; 2） Ellenőrizze, hogy a mérőfej kifogástalanul csatlakozik a vizsgált tárgyhoz; 3） Ellenőrizze, hogy a mérőfej helyesen van kalibrálva. Ellenkező esetben, olvassa el a

kalibrálásra vonatkozó adatokat ebben a használati útmutatóban.

4. Ha a hullámforma folyamatosan ide-oda fut a képernyőn, de nem triggerelhető, akkor ellenőrizze az alábbiakat:

1） Ellenőrizze, hogy a triggerforrás megegyezik a bemeneti csatornával; 2） Ellenőrizze, hogy a triggerszint helyesen van beállítva. Nyomja meg a TRIGGER-LEVEL

gombot

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Hibaelhárítás

vagy a SET TO 50% gombot azért, hogy a triggerszintet visszaállítsa a hullámforma közepére; 3） Ellenőrizze a triggertípust annak igazolására, hogy a bemeneti jelnek megfelelő típus van

kiválasztva. Az alapbeállítás szerinti triggertípus az éltrigger. Ez azonban nem alkalmas minden bemeneti jeltípushoz.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

tartománya

500MS/s kétcsatornás

Hullámforma interpolációja

(sin x)/x

Felvételi hosszúság

üzemmódban; maximum 512K

opcionálisan 40K)

SEC/OSZTÁS

tartomány

4ns/div

- 40s/div 2, 4, 8 sorozatban

A késleltetési idő mintavételezési

gyakorisága és pontossága

± (1 mintavételezési intervallum + 100ppm × kijelzett eredmény +

0.6ns)

>16 átlagérték

± (1 mintavételezési intervallum + 100ppm × kijelzett eredmény +

0.4ns)

Mintavételezési intervallum = s/div ÷ 200

Pozíció beállítási tartománya

20ns/div

- 80μs/div

8div × s/div)

- 40ms

20ns/div

- 40μs/div

8div × s/div)

- 400ms

Függőleges beállítások

A/D átalakító

8 bites felbontás

Minden

csatorna egyidejű mintavételezése

VOLT/DIV tartomány

2mV/div

- 5V/div a BNC

bemeneten

Pozíció beállítási tartománya

2mV/div

- 200mV/div, ±2V

>200mV/div

- 5mV/div, ±50V

Műszaki adatok

8. fejezet

Specifikációk

8.1 Műszaki adatok

Az ebben az útmutatóban megadott összes műszaki adat a DSO-1062D típusú modellre vonatkozik. Mielőtt cégünk valamelyik oszcilloszkópját ellenőrzi, hogy megegyezik-e az alábbi specifikációkkal, győződjön meg róla, hogy az oszcilloszkóp megfelel az alábbi feltételeknek:

 Az oszcilloszkóp 20 percen keresztül az alábbi üzemi hőmérsékleten működött.  Futtassa le a segédprogram menün keresztül a "Do Self Cal" önkalibrálási funkciót, ha az

üzemi hőmérséklet 5°C-nál többet változott.

 Az oszcilloszkópnak a gyári kalibrálási időszakon belül kell lennie.



Az összes specifikáció garantált, amennyiben nincs „jellemzőként” megjelölve.

Az oszcilloszkóp műszaki adatai

Vízszintes

Mintavételezési gyakoriság



Mintavételezés maximum 1M mintavételezés egycsatornás

mintavételezés csatornánként kétcsatornás üzemódban (4K,

±50ppm ≥1ms időintervallum felett

Egyszerű lefutású jel, egyszerű mintavételezés

Időkülönbség-mérésnek pontossága (Teljes sávszélesség)

DSO-1062D Digitális oszcilloszkóp Használati útmutató

jellemzően

5V/div

ig terjedő beállításokhoz

Coupling (csatolás)

Érzékenység

1V DC

től 100MHz

-ig

(HF-szűrés):

csillapítja

Ugyanaz, mint a DC

csatlású határoknál

Műszaki adatok

Analóg sávszélesség egyszeri mintavételezés és átlagolás jelfelvételi üzemmódban a BNC csatlakozóhüvelyen vagy csatolással

mérőfejjel

Választható analóg sávszélességhatár, Jellemzően

2mV/div - 20mV/div, ±400mV 50mV/div - 200mV/div, ±2V 500mV/div - 2V/div, ±40V

DC-

5V/div, ±50V

20MHz

Alacsony frekvenciás visszahatás (-3dB) ≤10Hz a BNC csatlakozón Felfutási idő a BNC csatlakozón,

<5,8ns

±3% egyszerű mintavételezés vagy átlagolás jelfelvételi

DC erősítés pontossága

üzemmódban, 5V/div - 10mV/div ±4% egyszerű mintavételezés vagy átlagolás jelfelvételi üzemmódban, 5mV/div - 2mV/div

Mérés típusa: legalább 16 hullámformából képzett átlagérték, aminek a függőleges pozíciója nullára van állítva. Pontosság: ± (3% × mérési eredmény kijelzése +

0.1osztás + 1mV), ha 10mV/div vagy nagyobb van kiválasztva.

DC-mérési pontosság, Átlagolás jelfelvételi üzemmód

Mérés típusa: legalább 16 hullámformából képzett átlagérték, aminek a függőleges pozíciója nem nullára van állítva. Pontosság: ± [3% × (kijelzett mérési eredmény + függőleges pozíció) + a függőleges pozíció 1%-a +

0.2osztás] Adjon hozzá 2mV-ot a 2mV/div-től 200mV/div-ig terjedő beállításokhoz; adjon hozzá 50mV-ot a 200mV/div-től -

Feszültségmérés megismételhetősége Átlagolás jelfelvételi üzemmód

Delta-feszültség külön-külön legalább 16 azonos beállítással és azonos környezeti körülmények között mintavételezett hullámformából képzett két középérték között.

Megjegyzés: 1X-mérőfejcsillapítás esetén a sávszélesség 6MHz-re csökken.

Trigger(elés)

Trigger érzékenysége (Éltrigger típusa)

AC HF Reject

CH1 CH2

EXT 200mV DC-től 100MHz-ig EXT/5

A 10 Hz alatti jeleket csillapítja A 80kHz-nél magasabb frekvenciájú jeleket

1 osztás DC-től 10MHz-ig; 1,5 osztás 10MHz-től végig

LF Reject

DSO-1062D Digitális oszcilloszkóp Használati útmutató

(LF szűrése):

150kHz frekvencia felett; a 150kHz alatti

jeleket

150kHz szűri

Bementi jelforrás

Tartomány

tartománya

CH1, CH2

±8 osztás a képernyő középpontjától

EXT

±1,2V

EXT/5

±6V

jellemzően

jelekre

EXT

± (a beállítás 6%

a + 40mV)

EXT/5

± (a beállítás 6%

a + 200mV)

jellemzően

típusa

EXT

400 mV

EXT/5

2 V

impulzusszélességre

beállítható tartománya

Slope

trigger

módok

(nem

Triggerelési szint

Műszaki adatok

Triggerszint pontossága,

Source (Bemeneti jelforrás)

Pontosság

(A pontossága a ≥20ns fel- és lefutási idejű

vonatkozik.)

CH1, CH2

0.2 div × Volt/div a képernyő közepétől ±4 osztáson belül

50%-ra beállított szint,

≥50Hz bemeneti jelekkel működik

Megjegyzés: 1X-mérőfejcsillapítás esetén a sávszélesség 6MHz-re csökken.

Videotrigger

Jelformátumok és képfrekvencia, videotrigger típusa

Bemeneti forrás

CH1, CH2

Támogatja az NTSC, PAL és SECAM színkódolási rendszereket minden tetszőleges félképre és tetszőleges sorra.

Tartomány

Csúcstól-csúcsig amplitúdó 2 osztáson

Holtidő-tartomány

Triggerelés

Impulzusszélesség-trigger típusa

Impulzusszélesség triggerelési pontja

Impulzusszélesség

Slope trigger:

100ns - 10s

Akkor triggerel, ha < (kisebb, mint), > (nagyobb, mint), = (egyenlő), vagy ≠ (nem egyenlő); pozitív impulzus vagy negatív impulzus

Egyenlő: Az oszcilloszkóp akkor triggerel, amikor az impulzus lefutó éle metszi a triggerelési szint vonalát. Nem egyenlő: Ha az impulzus keskenyebb a megadott szélességnél, akkor a triggerelési pont a lefutó élnek felel meg. Egyéb esetben az oszcilloszkóp akkor triggerel, amikor az impulzus hosszabb ideig tart, mint az impulzusszélességként megadott idő. Kisebb mint: A triggerelési pont a lefutó élnek felel meg. Nagyobb mint (más néven Overtime-Trigger): Az oszcilloszkóp akkor triggerel, amikor az impulzus hosszabb, mint az impulzusszélességre megadott idő.

20ns-tól 10s-ig választható

Triggerel, ha < (kisebb, mint), > (nagyobb, mint), = (egyenlő), vagy ≠

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Időtartomány

20ns

tól 10s

ig választható

Overtime

Trigger:

Swap trigger

CH1

Belső trigger: él, impulzusszélesség, video, emelkedő

CH2

Belső trigger: él, impulzusszélesség, video, emelkedő

Triggerelési frekvencia

számláló

(jellemzően)

üzemmód

detektálás és átlagolás.

jellemzően

csúcsérték detektálás

Specifikációk

Slope triggerelés pontja

egyenlő); pozitív él vagy negatív él Egyenlő: Az oszcilloszkóp akkor triggerel, amikor a hullámforma éle egyenlő a megadott éllel.

Nem egyenlő: Az oszcilloszkóp akkor triggerel, ha a hullámforma éle nem egyenlő a megadott éllel.

Kisebb mint: Az oszcilloszkóp akkor triggerel, amikor a hullámforma éle kisebb mint a megadott él. Nagyobb mint: Az oszcilloszkóp akkor triggerel, amikor a hullámforma nagyobb, mint a megadott él.

A vezérlő él: felfutó él vagy lefutó él; időbeállítás: 20-10s

Kijelzés pontossága

Pontosság

6 számjegyű

±30ppm

(az összes

frekvenciareferencia hibával és ±1 számolási hibával

együtt)

Frekvenciatartomány AC csatolás, min. 4Hz-től a névleges sávszélességig

Impulzusszélesség vagy éltriggermód: minden rendelkezésre álló triggerforrás A frekvenciaszámláló folyamatosan méri a triggerforrást, abban az esetben is, ha az oszcilloszkóp adatgyűjtése a funkciók változása miatt szünettel, vagy az egyszeri lefutású esemény után befejeződik. Impulzusszélesség triggertípus: Az oszcilloszkóp megszámolja az

Jelforrás

1s-os mérési ablakban az összes olyan nagyságú impulzust, ami triggerelhető eseménynek számít, pl. keskeny impulzusok egy PWM (impulzusszélesség moduláció) impulzussorozaton belül, ha a < üzemmód és relatív rövid idő van beállítva. Éltrigger típus: Az oszcilloszkóp megszámolja az összes olyan élt

amely elegendő nagyságreddel és helyes polaritással rendelkezik. Videotrigger üzemmód: Itt nem működik a frekvenciaszámláló.

Acquire (adatgyűjtés)

Jelfelvételi

Egyszerű mintavételezés, csúcsérték-

Mintavételezési gyakoriság,

Egyszeri lefutású jel

Max. 2000 hullámforma másodpercenként, csatornánként (Egyszerű mintavételezés üzemmód, nincs mérés)

Jelfelvételi üzemmód Egyszerű mintavételezés,

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Jelfelvétel megállítási ideje Egyszeri lefutású jel felvétele

az összes csatornán egyidejűleg.

Specifikációk

Bemenetek

Bemeneti csatolás

DC, AC vagy GND

Bemeneti impedancia,

20pF±3pF

DC-csatolással

Mérőfej csillapítása

1X, 10X

Támogatott

tényezők

Túlfeszültségkategória

Maximális feszültség

CAT I és CAT II

Túlfeszültségkategória

CAT III

Mérések

Kurzorok

△

Frekvencia; periódus, átlagérték, csúcstól

csúcsig, RMS

ciklus, minimum,

szélesség

Általános adatok

Kijelző

Kijelző típusa

A kijelző felbontása

Kijelző kontraszt

jellemzően

Áramellátás

Tápfeszültség

Az összes csatornán egyidejűleg

Átlagérték

1MΩ±2% párhuzamosan

végzett N számú mintavételezés után, ahol N beállítása lehet: 4, 8, 16, 32, 64 vagy 128.

mérőfej csillapítási

Maximális Bemeneti feszültség

Automatikus mérések

1X, 10X, 100X, 1000X

300V

150V

II-es túlfeszültség kategória: csökkentés 20dB/ dekád 100kHz 13V csúcs AC 3Mhz* és efölött. Nem színuszos hullámformáknál a csúcsértéknek 450V alatt kell lennie. Kitérés 300V fölé 100ms-nál rövidebb ideig lehetséges. Az AC-szűrő által eltávolított összes DC-komponenssel együtt az effektív jelszintet 300V-ban kell korlátozni. Ezeknek az értékeknek túllépése az oszcilloszkóp károsodásához vezethet.

Feszültségkülönbség a kurzorok között: △V Időkülönbség a kurzorok között: △T

T reciproka Hertz-ben (1/ΔT)

maximum, felfutási idő, lefutási idő, pozitív szélesség, negatív

EFF

(10×),

(1×)

Mérőfej csillapítás kimenete Kimeneti feszültség,

jellemzően Frekvencia,

DSO-1062D Digitális oszcilloszkóp Használati útmutató

7 coll-os 64K színes-TFT (LCD) kijelző Vízszintesen 800 x függőlegesen 480 pixel A folyamatjelző sávval szabályozható (16 fokozat)

Kb. 5Vpp ≥1MΩ terhelésnél

1kHz

100-120VAC

(±10%), 45Hz - 440Hz, CATⅡ

EFF

Teljesítményfelvétel

<30 W

Biztosíték

2A, lassú kiolvadású (T), 250V

Üzemi feltételek

Hőmérséklet

°F)

Hűtés típusa

Páratartalom

magasság

állapotban

Véletlenszerű rezgés

Kikapcsolt állapotban

perc minden tengelyen

Mechanikai

Üzemi

50g, 11ms, félszínuszos

lökésszerű terhelés

Méretek

Hosszúság

313mm

Méret

Magasság

142mm

Mélység

108mm

Súly

A csomagolás és tartozékok nélkül

2,08 kg

Hosszúság

385mm

Csomagolás

Szélesség

200mm

Magasság

245mm

Bruttó tömeg

Az összes tartozékkal együtt

kb. 2,5 kg

Műszaki adatok

Tengerszint feletti

120-240VAC

Üzemi hőmérséklet: 0℃ ... 50℃ (32℉ ... 122℉) Kikapcsolt állapotban: -40℃ ... 71℃ (-40°F ... 159,8

Konvekciós +40℃ vagy ez alatt (+104℉ vagy ez alatt): ≤90% relatív páratartalom

+41℃ ... 50℃ (106℉ ... 122℉): ≤60% relatív páratartalom

Üzem közben és kikapcsolt

(±10%), 45Hz - 66Hz, CATⅡ

EFF

3 000m (10 000 láb)

0,31g

50Hz-től 500Hz-ig, 10

EFF

perc minden tengelyen 2,46g

5Hz-től 500Hz-ig, 10

EFF

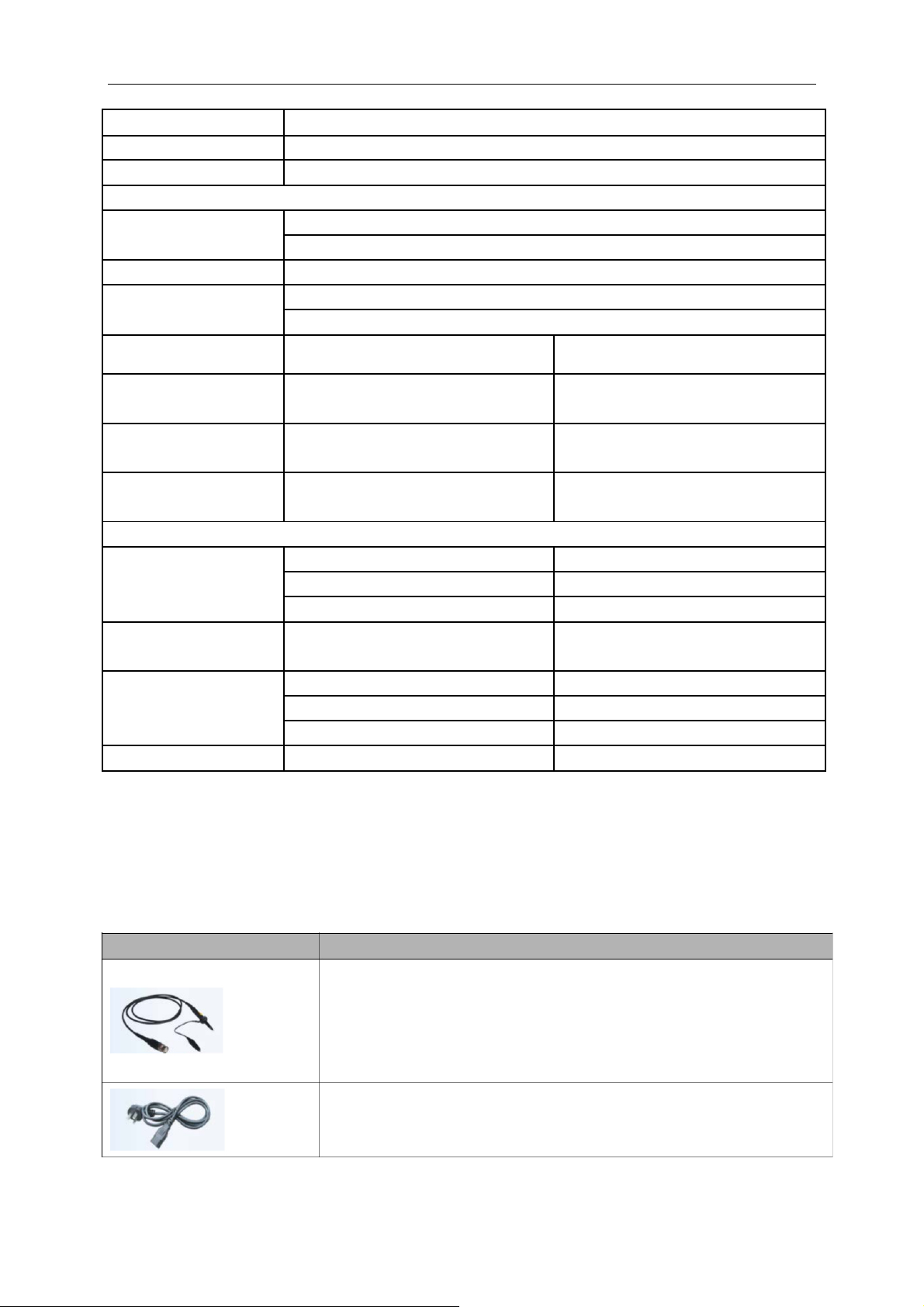

8.2 Tartozékok

Az alábbi tartozékok a helyi forgalmazónál beszerezhetők.

Standard tartozékok

Ábra

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Leírás

X1, X10 két passzív mérőfej. A passzív mérőfejek sávszélessége 6MHz (névleges érték 100Veff CAT III), amikor a kapcsoló X1 pozícióban van, és maximális a sávszélesség (névleges érték 300Veff CAT II), amikor a kapcsoló X10 állásban van. Minden mérőfej el van látva az összes szükséges csatlakozással. Speciális hálózati kábel ehhez a termékhez. Az Ön készülékével

szállított hálózati kábelen kívül, beszerezhet más, a felhasználás szerinti országban érvényes szabályok szerint tanúsított hálózati kábelt.

Opcionális tartozékok

Ábra

Leírás

USB A

B kábel külső készülékek, pl. nyomtató

USB

B csatlakozóra történő

csatlakoztatására, vagy

létrehozásához.

Kernel

verzió

Linux2.6.13

Támogatott fájlrendszer

Yaffs, Fat32

Zümmer driver, DMA

driver, FPGA driver, I2C

driver,SPI

- driver

driver, IO

bank

driver, USB Host

driver, LCD

driver,

Linux

alkalmazások

busybox1.18.4, gnupg1.4.11

U_boot verzió

Vivi_2.6.13

Weboldal a

forráskód letöltéséhez

Írja be az

Műszaki adatok

a számítógép és az oszcilloszkóp közötti kapcsolat

Telepítő-CD. Ez tartalmazza a DSO-1062D használati útmutatót, a DSO-1062D típus részletes leírásával.

8.3 Információk a nyílt forráskódú szoftverről

Általános információk:

USB mass storage、gadget-driver

http://www.produktinfo.conrad.co m

Licensz: GPLV2

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Lásd a C mellékletet

"122485" termékkódot a keresőbe)

Általános tisztítás és ápolás

9. fejezet

Általános tisztítás és ápolás

9.1 Általános ápolási tudnivalók

Ne tegye az oszcilloszkópot olyan helyre, ahol az LCD-kijelző hosszabb időn át közvetlen napfénynek van kitéve.

Megjegyzés: Az oszcilloszkóp vagy a mérőfejek károsodásának elkerülése érdekében ne tegye ki őket spray, folyadékok vagy oldószerek hatásának.

9.2 Tisztítás

Ellenőrizze az oszcilloszkópot és a mérőfejeket az üzemi körülményeknek megfelelő gyakorisággal. Tisztítsa a készüléket az alábbiak szerint:

1）Használjon szöszmentes törlőkendőt, a lebegő porszemcsék eltávolításához az oszcilloszkóp külső oldaláról és a mérőfejekről. Kérjük, kerülje a képernyőszűrő összekarcolását.

2）Használjon az oszcilloszkóp tisztításához vízzel enyhén megnedvesített tisztítókendőt. A kicsit intenzívebb tisztításához használjon 75%-os izopropil-alkohol vizes oldatot.

Megjegyzés: Ne használjon korrozív hatású vagy vegyi tisztítószereket, hogy elkerülje az oszcilloszkóp vagy a mérőfejek felületének károsodását.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

Pb Hg CD Cr(Vi)

PBB

PBDE

Ház és keret

X 0 0 X 0 0 Kijelzőmodul

X X 0 0 0 0

Nyomtatott áramköri lapok

X 0 0 X 0 0

Áramellátás

X 0 0 X 0 0 Elektromos vezetékek és

X 0 0 0 0 0 Kábelkészlet

Csatlakozódugó

X 0 0 X 0 0

Rögzítőanyagok és beépített

X 0 X X 0 0

hardver

Egyéb tartozékok (beleértve a

X 0 0 X 0 0 mérőfejeket)

Egyéb

0 0 0 0 0 0

Káros és mérgező anyagok vagy elemek

’A’ melléklet Káros és mérgező

anyagok és elemek

Összetevők

Káros vagy mérgező anyagok vagy elemek

Az ‘X’ azt jelenti, hogy a mérgező vagy káros anyagot az alkatrész legalább egy homogén anyaga az SJ/T 11363-2006-ban megadott határértéket meghaladó mértékben tartalmazza.

Az ‘0’ azt jelenti, hogy a mérgező vagy káros anyagot az alkatrész legalább egy homogén anyaga az SJ/T 11363-2006-ban megadott határértéknél kisebb mértékben tartalmazza.

Ez az összetevőlista a „Kezelési szabályzat”-ban engedélyezett összetevőket tartalmazza.

DSO-1062D Digitális oszcilloszkóp Használati útmutató

VOLTCRAFT DSO-1062D, DSO-1102D, DSO-1202D User guide [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual
