Laboratorní zdroj série CPPS
Obj. č. 118 21 03
CPPS-160-84
0.02 - 84 V/DC 0.01 - 5 A 160 W
USB
Obj. č. 118 21 00
CPPS-160-42
0.02 - 42 V/DC 0.01 - 10 A 160 W
USB
Obj. č. 136 75 75
CPPS-320-42
0.02 - 42 V/DC 0.01 - 20 A 320 W
USB
Obj. č. 136 75 76
CPPS-320-84
0.02 - 84 V/DC 0.01 - 10 A 320 W
USB
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup laboratorního zdroje.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí
zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují
neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály,
vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
Účel použití
Zařízení slouží jako laboratorní zdroj malého stejnosměrného (DC) napětí (do 42 V).
Požadovaná hodnota napětí se nastavuje na předním panelu. Výstup zdroje je chráněn
proti přetížení. Při sériovém zapojení zdrojů lze dosáhnout hodnot nebezpečného napětí 75 V.
Používejte výhradně originální, izolované kabely, které připojíte do 4 mm vstupních zdířek zdroje.
Výstupní kabely musí být vždy dostatečně dimenzované. Použití kabelů s příliš
slabým průřezem může způsobit jejich přehřívání a následný požár.
Výše napětí se nastavuje prostřednictvím otočného prvku s možnostmi velmi přesného a rychlého
nastavení. Nastavované hodnoty se přitom zobrazují na displeji. Zdroj je navíc možné ovládat i
dálkově. Výstupní proud a napětí lze nastavovat v závislosti na hodnotě napětí nebo pomocí externího
potenciometru (5 kΩ). DC výstup se zapíná / vypíná prostřednictvím spínacího kontaktu. Zdroj
disponuje programovými sloty pro uložení různých hodnot napětí a proudu. Dálkové ovládání probíhá
prostřednictvím software v PC a USB rozhraní. Naprogramovat je možné celkem až 20 hodnot napětí
a proudu s různými časovými průběhy během jedné operace. Pracovní operace je pak možné
opakovat až 999x. Zdroj má výstup chráněný proti přetížení a zkratu. Vybaven je i tepelnou ochranou,
která zdroj chrání interní elektroniku proti poškození. Zařízení je vyrobeno v ochranné třídě I. Připojte
jej proto pouze do uzemněné zásuvky v síti 100 – 240 V AC 50 / 60 Hz. Zdroj nikdy nerozebírejte ani
nijak neupravujte. V případě použití zdroje pro jiné, než uvedené účely, může dojít k jeho nevratnému
poškození. Přitom navíc hrozí nebezpečí úrazu, zkratu, požáru a úrazu elektrickým proudem!
Rozsah dodávky
Laboratorní zdroj
Napájecí kabel
USB kabel
CD se software
Zástrčka pro dálkové ovládání
Výstupní kabely
Návod k obsluze
Popis a ovládací prvky
1. POWER – hlavní vypínač
2. LCD displej CV (konstantní
napětí) a CC (konstantní proud)
3. LED indikátor dálkového
ovládání (Remote control / USB )
4. VOLTAGE nastavení hodnot
napětí
5. CURRENT nastavení hodnot
proudu
6. Výstupní terminály MAIN
OUTPUT (Aux output, max. 10 A
s SSP-8160 / max. 5 A s SSP-
8162)
7. USB konektor (pro připojení PC, cyklické operace s naprogramovanou hodnotou V, C, času, cyklu)
8. Osvětlená funkční tlačítka:
• Tlačítko předvoleb PRESET 1, 2, 3
• Tlačítko LOCK/UNLOCK (měření A, W)
• Tlačítko MENU/SHIFT
• Tlačítko OUTPUT ON/OFF (∆V/∆t)
9. REMOTE
CONTROL – připojení
pro dálkové ovládání
10. Připojení REMOTE
SENSING
11. Připojení zdroje do
sítě a interní pojistka
Uvedení do provozu
Zdroj neslouží jako nabíječka akumulátorů. Pro nabíjení akumulátorů použijte
vhodnou nabíjecí stanici. Během provozu dochází k mírnému ohřevu krytu zdroje.
Nejedná se však o závadu zdroje. Vždy proto zajistěte dostatečnou ventilaci přístroje
za provozu. Zdroj za provozu nikdy nezakrývejte. Spotřebič ke zdroji připojujte zásadně
ve vypnutém stavu. V opačném případě dojde při zapojování k jiskření zásuvky a zástrčky
spotřebiče a možnému poškození vodičů nebo terminálů zdroje. Pokud právě zdroj
nepoužíváte, vypněte jej a odpojte ze sítě. Po vypnutí zdroje dochází k uchování naposledy
zadaných parametrů. Displej se poté vypne po uplynutí několika sekund. Používejte vhodné
kabely s dostatečným průřezem. Zabráníte tím přehřátí a poškození zdroje a riziku požáru.
a) Připojení napájecího kabelu
1. Připojte přívodní kabel s ochranným kontaktem do zásuvky (11) na zdroji.
Dbejte na dokonalý kontakt kabelu v zásuvce zdroje.
2. Zapojte zástrčku kabelu do uzemněné elektrické zásuvky.
Maximální délka přívodního kabelu nesmí být větší než 3 m.
b) Umístění zdroje
Zdroj umístěte na rovný, stabilní a nehořlavý povrch. V okolí zdroje ponechte dostatečně volný prostor
pro volné proudění vzduchu, který zajišťuje chlazení zařízení během provozu.
c) Vlastnosti systému
Laboratorní zdroj je řízen mikroprocesorem se dvěma digitálními kontroléry (inkrementální snímače
bez koncové polohy) a tlačítky s různými funkcemi. Nastavení tak probíhá za velmi přesných hodnot.
Po vypnutí systém zaznamenává aktuální stav. Test systému se zobrazuje na displeji zdroje.
Zobrazení systémového stavu může být následující:
Zobrazení aktuální verze používaného software
Zobrazení všech segmentů displeje během testu systému.
Následně dojde k běžnému provoznímu zobrazení.
Zdroj umožňuje provoz ve 3 režimech:
Normal Běžný provozní režim, hodnoty napětí a proudu se nastavují na předním panelu.
Preset Režim uchování a následné použití 3. pevně nastavených hodnot napětí.
Výběr se provádí pomocí tlačítek PRESET 1, 2, 3 a nastavení pomocí otočných
ovladačů 4 a 5.
Remote Ctrl Dálkové řízení prostřednictvím externího napětí nebo externího potenciometru.
Hodnoty napětí a proudu je možné zadávat na dálku. V tomto režimu jsou ovládací prvky na předním
panelu neaktivní. Funkce se aktivujte / deaktivuje pomocí tlačítka LOCK/UNLOCK (8).
Režim NORMAL
V tomto režimu se zdroj nastavuje prostřednictvím ovládacích prvků na předním panelu.
Odpojte zařízení (spotřebič) z výstupu zdroje (6). Zdroj zapněte hlavním vypínačem POWER (1).
Displej (2) zdroje se zapne a po systémovém testu zobrazí hodnoty napětí a proudu. Před dalším
použitím nastavte mezní hodnotu proudu. Při proudovém přetížení může dojít k poškození zdroje
i kabelů. Výstupní napětí je možné omezit výstupním proudem (< 1A).
a) Nastavení mezní hodnoty proudu
Bezpečnostní funkce zdroje omezuje výstupní proud a chrání tím připojené zařízení a propojovací
kabely před poškozením. Proudové omezení se nastavuje i přesto, že je zdroj chráněn proti zkratu
na výstupu. Zdroj poté bude dodávat maximální nastavenou hodnotu proudu.
1. Odpojte zařízení od zdroje.
2. Zdroj zapněte pomocí hlavního vypínače POWER (1). Dojde k aktivaci displeje a po systémovém
testu se zobrazí hodnoty napětí a proudu.
3. Otočným regulátorem CURRENT (5) nastavte požadovanou hodnotu proudu.
4. Při otáčení regulátorem se na displeji zobrazuje nastavovaná hodnota.
V případě, že nedojde k nastavení hodnoty proudu, displej po uplynutí
2. sekund přejde zpět do běžného, provozního zobrazení.
5. Pro nastavení proudového omezení otáčejte regulátorem oběma směry. Hodnota se zobrazuje
světlejšími číslicemi. Krátce stiskněte regulátor. Desetinná čárka (1.0 nebo 0.1) se mezi číslicemi
přesouvá každým stisknutím regulátoru. Hodnoty se mění otáčením regulátory.
6. Nastavení hodnot je možné provést na přibližnou hodnotu (v jednotkách) nebo naopak velmi přesně
(desetiny).
7. Displej se automaticky přepne do běžného zobrazení po uplynutí 2. sekund po nastavení
požadovaných hodnot.
Zdroj automaticky přejde k nastavení proudového omezení a upraví hodnoty napětí v případě,
že během normálního provozu dojde k dosažení přednastavené hodnoty pro omezení proudu.
Tento stav je zdrojem signalizován prostřednictvím blikající červené kontrolky CC.
b) Nastavení výstupního napětí
Hodnoty výstupního napětí se nastavují pomocí otočného regulátoru VOLTAGE (4). Stejně jako
u nastavení proudu je možné nastavovat hodnoty napětí na přibližnou nebo přesnější hodnotu.
Nastavení hodnot vzhledem k širokému rozsahu může
v případě úprav trvat 1 – 2 sekundy.
Zdroj během normálního režimu pracuje s konstantním napětím a poskytuje tak výstup
přednastaveného konstantního napětí. Tento režim je na displeji indikován zelenou LED
kontrolkou (2) CV.
c) Připojení jiného zařízení (spotřebiče)
Před připojením zařízení ke zdroji ověřte, zda je připojované zařízení vypnuté.
Ke zdroji připojte pouze takové zařízení, jehož maximální výkon, nepřekračuje
povolené hodnoty uvedené v technické specifikaci.
Nebezpečného dotykového napětí (nad 75 V DC) lze dosáhnout sériového zapojení několika
laboratorních zdrojů. V takovém případě hrozí nebezpečí pro lidské zdraví! Počínejte si proto
zvlášť opatrně. Používejte vždy kvalitní a izolované propojovací kabely. Nikdy nepoužívejte
holé vodiče a neizolované svorky. Celý obvod tak musí být chráněn před nebezpečným dotykovým
napětím. Rovněž používejte pouze dostatečně dimenzované vodiče.
1. Odpojte zařízení od zdroje.
2. Pomocí hlavního vypínače POWER (1) zapněte zdroj.
Na displeji se zobrazí hodnoty proudu a napětí.
3. Nastavte požadované hodnoty napětí.
Znovu ověřte správnost zadaných hodnot.
4. Připojte kladný pól „+“ zařízení do červené zdířky „+“ a záporný pól „–“
do černé zdířky na výstupu zdroje. Pokud to připojovaného zařízení umožňuje,
připojte uzemnění do zelené zdířky na zdroji.
5. Zapněte připojené zařízení.
Aktuální proud připojeného zařízení se v té chvíli bude zobrazovat na displeji (v ampérech).
Funkční tlačítka
Podsvícená, funkční tlačítka (8) představují různé funkce při použití v různých kombinacích.
a) Tlačítko Key lock
1. Stiskněte tlačítko LOCK/UNLOCK (8). Tím dojde k uzamčení funkce všech tlačítek
a regulátorů na předním panelu zdroje.
2. Tlačítko LOCK/UNLOCK (8) je v té chvíli podsvícené.
b) Manuální výstup OUTPUT ON/OFF
1. Stisknutím tlačítka OUTPUT ON/OFF (8) vypnete / zapnete výstup zdroje.
2. Tlačítko je podsvícené v případě, že je výstup zdroje zapnutý (aktivovaný).
c) Nastavitelný ampérmetr / wattmetr
1. Stiskněte tlačítko SHIFT a zároveň tlačítko LOCK/UNLOCK.
Tím dojde k přepnutí mezi funkcí ampérmetru (výchozí) a wattmetru.
2. Dalším stisknutím kombinace stejných tlačítek dojde k přepnutí zpět na funkci ampérmetru.
Pozice pro paměťové operace PRESET
Zdroj umožňuje výběr 3. uložených hodnot napětí prostřednictvím přednastavených pozic.
Paměťové pozice (PRESET 1, 2, 3) jsou pevně dané (tovární).
Zařízení musí být odpojené od zdroje!
Nastavení hodnot je možné provést prostřednictvím software.
1. Vyberte libovolnou předvolbu PRESET 1, 2, 3. Vybrané tlačítko bude podsvícené a přednastavená
hodnota se zobrazí na displeji.
2. Hodnoty napětí a proudu můžete kdykoliv upravit na potřebné parametry pomocí regulátorů
VOLTAGE (4) pro napětí a CURRENT (5) proud.
Nastavené hodnoty napětí a proudu se uloží a zůstávají uložené i po vypnutí zdroje.
Před každým připojením zařízení ke zdroji však znovu ověřte potřebné hodnoty.
3. Stiskněte tlačítko SHIFT (8) a poté některé z tlačítek předvoleb PRESET 1, 2, 3.
Přednastavené hodnoty se přitom zobrazují na displeji. Displej se po uplynutí 2. sekund
přepne do běžného zobrazení.

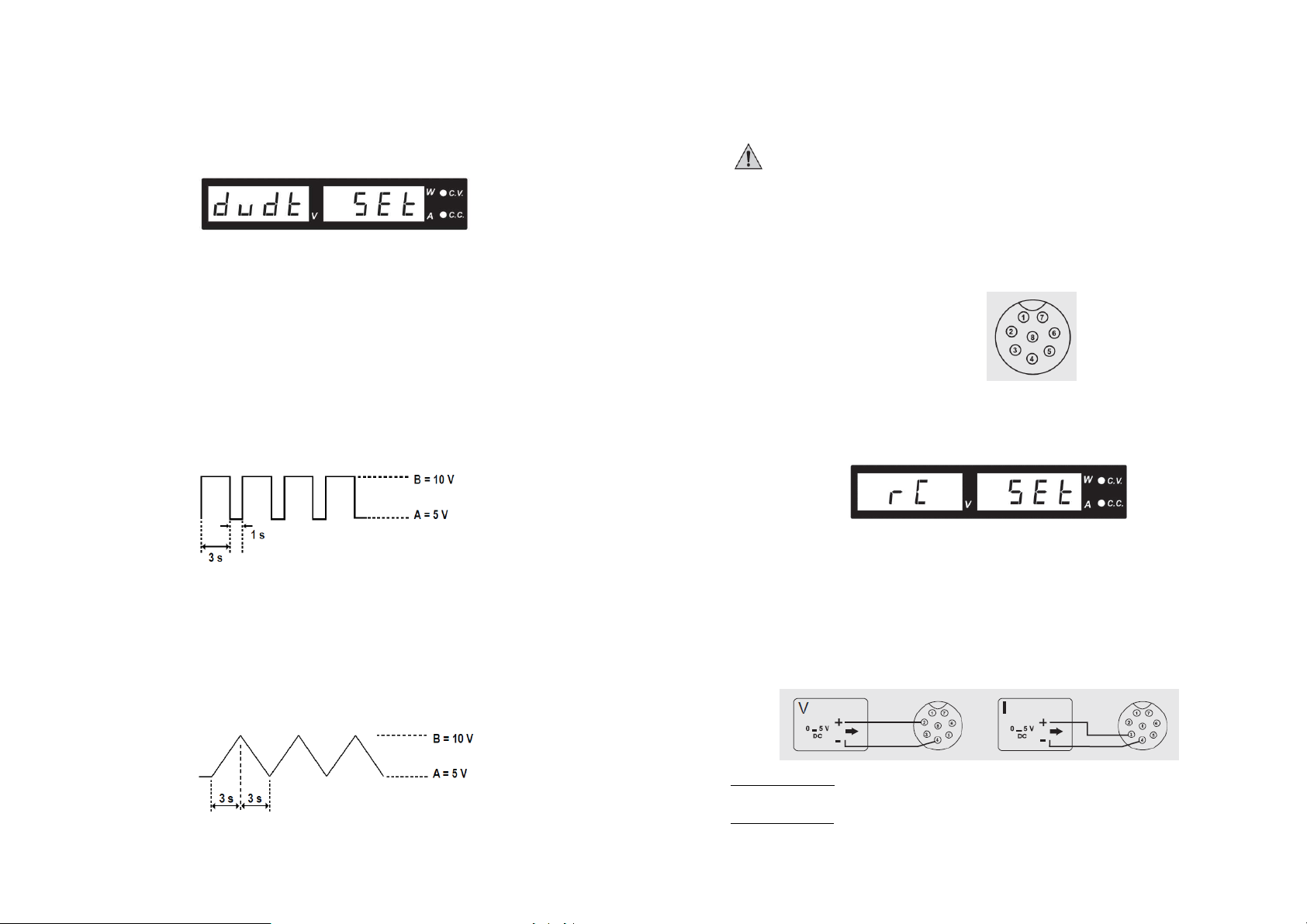

Funkce ∆V / ∆T
• ∆V a-b – zobrazení rozsahu napětí A – B.
• ∆T a-b – zobrazení A – B v časovém rozmezí (v sekundách).
Časový průběh je možné nastavit v rozmezí 0 – 20 sekund.
a) Nastavení zdrojového DC napětí
Na výběr jsou celkem 3 možnosti označené A, B a C.
1. Stiskněte tlačítko PRESET 1, 2, 3. Vybrané tlačítko předvolby zůstane podsvícené.
2. Nastavte požadované napětí. Použijte proto regulátor VOLTAGE (4).
3. Pro ukončení režimu nastavení stiskněte příslušné tlačítko PRESET.
b) Nastavení hodnot ∆V / ∆
1. Stiskněte a přidržte tlačítko MENU (8) po dobu alespoň 3. sekund.
2. Otáčejte regulátorem VOLTAGE (4) dokud se na displeji nezobrazí následující stav:
3. Pro vstup do režimu nastavení stiskněte tlačítko VOLTAGE (4)
4. Otáčejte regulátorem VOLTAGE (4), dokud se na displeji nezobrazí:
5. Regulátorem VOLTAGE (4) nastavte požadovanou hodnotu napětí pro určitý časový průběh.
Sekvence rozdílných hodnot napětí se zobrazuje ve formátu: AB → BA → AC → CA → BC → CB.
6. Regulátorem CURRENT (5) vyberte časový průběh pro nastavenou hodnotu napětí.
Příklad nastavení časového průběhu mezi zdroji A – B:
1. Stiskněte a přidržte tlačítko MENU (8) po dobu 3. sekund.
2. Otáčejte regulátorem VOLTAGE (4) dokud se na displeji nezobrazí:
3. Stiskněte regulátor VOLTAGE (4). Tím vstoupíte do režimu nastavení.
4. Otáčejte regulátorem VOLTAGE (4) dokud se nezobrazí:
5. Otočte regulátorem CURRENT (5) dokud se na displeji nezobrazí:
6. Stiskněte regulátor VOLTAGE (4) pro potvrzení výběru.
7. Čas průběhu mezi zdroji A – B je 5 sekund
8. Pro nastavení jiného rozsahu napětí zopakujte postup v bodu 1 – 4.
Časový průběh je možné nastavit v rozmezí 0 – 20 sekund.
Funkce A/B/C a generátor signálu
Funkce A/B/C určuje průběh (0 – 600 sekund) příslušného zdroje napětí A/B/C a přechodu
k dalšímu zdroji. Před nastavení funkce A/B/C však nejprve zadejte hodnoty ∆V / ∆t.
1. Stiskněte a přidržte tlačítko MENU (8) po dobu 3. sekund.
2. Otáčejte regulátorem VOLTAGE (4) dokud se na displeji nezobrazí:
3. Pro vstup do režimu nastavení poté stiskněte regulátor VOLTAGE (4).
4. Zvolte funkci A, B nebo C a pomocí regulátoru CURRENT (5) nastavte požadovanou hodnotu
pro časový interval (0 – 600 minut).
Příklad 1:
Pulsní křivka (pulse waveform) se 3. sekundami o napětí 10 V a 1 sekundou 5 V.
A (PRESET 1) = 5 V
B (PRESET 2) = 10 V
FUNC A = 1 s
FUNC B = 3 s
∆t a-b = 0
∆V b-a = 0
1. Pro výstup signálu stiskněte tlačítko SHIFT (8) a poté tlačítko ∆V/∆t (8).
2. Následný signál bude generován v pravidelné křivce.
3. Pro zastavení výstupu signálu stiskněte tlačítko SHIFT (8) a poté tlačítko ∆V/∆t (8).
Příklad 2:
Výstup trojúhelníkového signálu
A (PRESET 1) = 5 V
B (PRESET 2) = 10 V
∆t a-b = 3 s
∆V b-a = 3 s
FUNC A = 3 s
FUNC B = 3 s
1. Pro výstup signálu stiskněte tlačítko SHIFT (8) a poté tlačítko ∆V/∆t (8).
2. Následný signál bude generován v pravidelné křivce.
3. Pro zastavení výstupu signálu stiskněte tlačítko SHIFT (8) a poté tlačítko ∆V/∆t (8).
Dálkové ovládání
Napětí a proud je možné nastavit pomocí externího zdroje napětí nebo externího, nastavitelného
potenciometru. Připojení řídicího systému se provádí prostřednictvím vstupu Remote Control (9).
Sběrnice pro ovládání proudu musí být v řídicím systému vždy připojena.
(Remote control)
V opačném případě se výstup přepne do režimu proudového omezení CC
a omezí tak výstup napětí.
a) Příprava propojení řídicího systému
1. Povolte postranní šroubky u zásuvky Remote Control (9) a odstraňte zástrčku.
2. Do zástrčky vložte 5 propojovacích vodičů (s minimálním průřezem 0,34 mm2).
Vodiče pečlivě připájejte k jednotlivým svorkám 1, 2, 3, 4, 5. Ujistěte se o tom, že nedošlo
ke zkratování jednotlivých svorek. Číselné označení svorek naleznete na části izolace zástrčky.
Použijte pásku s písemným označením jednotlivých vodičů (1 -5). Zabráníte tím možné záměně
vodičů. Na zástrčku umístěte kovové kontakty. Význam a funkce jednotlivých pinů zástrčky:
1 – interní ovládací napětí + 5 V DC (< 50 mA).
2 – nastavení hodnot napětí
3 – nastavení hodnoty proudu
4 – zemní potenciál („uzemnění“)
5 – ovládání výstupu (On/Off)
6 – 8 – nepřiřazené
1. Vypněte zdroj a připojte zástrčku do konektoru Remote Control (9) na zadní straně.
Zašroubujte fixační kroužek ke konektoru.
2. Nastavte napětí na externím zdroji na hodnotu 0 V.
3. Zapněte zdroj.
4. Stiskněte a přidržte tlačítko MENU (8) po dobu 3. sekund.
5. Otáčejte regulátorem VOLTAGE (4) dokud se na displeji nezobrazí:
6. Stiskněte regulátor VOLTAGE (4) pro vstup do režimu nastavení.
7. Pomocí regulátoru CURRENT (4) přepínáte mezi aktivací / deaktivací (On/Off) dálkového systému.
8. Stiskněte tlačítko MENU (8) pro potvrzení výběru a návrat do provozního zobrazení.
Současné osvětlení všech funkčních tlačítek (8) představuje aktivaci režimu dálkového ovládání.
Zároveň se přitom rozsvítí LED kontrolka Remote Control (3).
9. Pro deaktivaci režimu dálkového ovládání stiskněte tlačítko LOCK/UNLOCK (8).
Tím dojde k opětovné aktivaci funkčních tlačítek (8).
10. Zopakujte kroky uvedené pod body 4 – 8.
b) Ovládání prostřednictvím externího zdroje napětí
Zdroj je možné dálkově ovládat pomocí externího zdroje napětí 0 – 5 V DC v celém rozsahu
napětí a proudu.
Nastavení napětí „V“ PIN 2 = kladný „+“ pól externího ovládacího napětí
PIN 4 = záporný „–“externího ovládacího napětí
Nastavení proudu „I“ PIN 3 = kladný „+“ pól externího ovládacího napětí
PIN 4 = záporný „–“externího ovládacího napětí
Napětí externího zdroje nesmí překročit hodnotu 5 V.
Dbejte na to, aby nedošlo ke zkratování jednotlivých pinů.
c) Ovládání prostřednictvím nastavitelného odporu (potenciometru)
Zdroj lze ovládat pomoc externího potenciometru (5 kΩ) pro celý rozsah napětí a proudu.
Nastavení napětí „V“ PIN 1 = jeden vývod potenciometru
PIN 2 = středový kluzný kontakt
PIN 4 = druhý vývod potenciometru
Nastavení proudu „I“ PIN 1 = jeden vývod potenciometru
PIN 3 = středový kluzný kontakt
PIN 4 = druhý vývod potenciometru
U vývodů 1 a 4 nesmí dojít ke zkratování!
d) Výstup Remote Control (On/Off)
DC výstup se aktivuje / deaktivuje spínacím kontaktem.
1. Proveďte zapojení podle následujícího schéma.
2. Připojte vývody 4 a 5 k potenciálově volnému, spínacímu kontaktu.
3. Na displeji se zobrazuje a problikává CV a CC, pokud je výstup deaktivovaný (Off).
Displej přitom zobrazuje aktuální hodnoty výstupního napětí a proudu.
4. Výstupní hodnoty nastavte pomocí regulátoru VOLTAGE (4) a proudové omezení
regulátorem CURRENT (5), v případě, že je výstup deaktivovaný (Off).
Mezi kontakty 4 a 5 by se nemělo vyskytovat žádné napětí.
Uvedení do továrního nastavení
1. Stiskněte a přidržte tlačítko MENU (8) po dobu 3. sekund.
2. Otáčejte regulátorem VOLTAGE (4) dokud se na displeji nezobrazí:
3. Výběr funkce reset potvrďte stisknutím regulátoru VOLTAGE (4).
4. Pomocí regulátoru CURRENT (5) vyberte mezi možnostmi „Yes“ (Ano) / „No“ (Ne).
5. Vlastní výběr potvrdíte stisknutím regulátoru VOLTAGE (4).
6. Stiskněte tlačítko MENU (8). Tím dojde k uvedení zdroje do původního, továrního nastavení.
Funkce SENSE
Funkce SENSE zajišťuje automatickou regulaci napětí u výstupních zdířek MAIN OUTPUT (6) zdroje.
K výstupu jsou paralelně připojeny 2 měřící systémy. Pokles napětí, který se projeví na přívodních
kabelech, je detekován u obou zdířek současně. Laboratorní zdroj tento pokles automaticky
vyrovnává a tím poskytuje připojenému zařízení optimální parametry pro napájení.
1. Vypněte zdroj a připojované zařízení.
2. Jako první propojte kabely zdroje se zařízením. Dbejte přitom zachování správné polarity.
3. Pomocí malého šroubováku opatrně stiskněte připojovací svorky Remote Sensing (10)
a vložte do nich vodiče. Ověřte dostatečně pevné připojení a kontakt.
4. Připojte vodiče do zařízení. Zachovejte přitom správnou polaritu a použití vodičů s dostatečným
průřezem (alespoň 0,34 mm2).
5. Odpojení proveďte v opačném pořadí. Jako první odpojujte vodiče ze svorek Remote Sensing (10)
a teprve poté kabely od zdroje.
Zajistěte, aby vodiče Remote Sensing (10) byly co možná nejblíže u připojeného
zařízení. Dbejte na zachování správné polarity. U vývodů Remote Sensing (10)
nesmí dojít ke zkratu.
Instalace a aplikace software
Software je plně kompatibilní s operačním systém Windows ® XP 2003, Vista, 7 a 8.
1. Vložte instalační CD do DVD mechaniky u počítače.
2. Instalaci spustíte výběrem „Setup.exe“.
Aplikace software
1. Pomocí dodávaného kabelu připojte zdroj k volnému USB slotu v PC.
2. Zapněte zdroj.
3. Spusťte aplikaci. Zdroj je možné ovládat po spuštění software. V případě ovládání zdroje
prostřednictvím software, jsou všechny ovládací prvky a tlačítka na předním panelu deaktivovány.
4. Vyberte nabídku „Supply Connect“ - „Single“ – „Settings“.
5. Nastavte rozsah pro napětí „V“ a proud „I“. V následné rolovací nabídce vyberte Sampling Time.
Ad příklad 1:
Ad příklad 2:
Ad příklad 3:
a) Externí časově nastavitelný program
Zdroj můžete v PC naprogramovat pro celkem 20 procesů. Z toho každý proces zahrnuje nastavení
napětí, hodnot pro proudové omezení a časový interval 1 – 99 minut. Program může být nastaven
pro spuštění jednoho nebo nekonečného množství cyklů.
Clear Table – odstranění všech dat
Run / Stop – spuštění / pozastavení programu
Running Cycle – celkový počet cyklů (0 – 9999, 0 = nekonečný počet)
Output ON / OFF – ON = výstup je pro určitý proces otevřený, OFF = výstup je deaktivovaný
1. Vyberte „Clear Table“ pro odstranění všech hodnot v tabulce.
2. Zadejte data do tabulky. Pro pohyb v tabulce můžete použít navigační tlačítka na klávesnici.
• Nastavené hodnoty překračují jmenovité napětí / hodnoty proudu nebudou akceptovány.
• Hodnoty napětí překračují horní mez (UVL) a nebudou přijaty.
• V případě, že načtená nebo zadaná data překračují přednastavenou horní nebo dolní mez pro
napětí / proud / časový průběh, zobrazí se data červeně a nebudou akceptována.
• V případě, že interval některého procesu je nastaven na 0 minut a 0 sekund, stává se z tohoto
procesu konečný krok, který celý proces ukončí.
3. Do pole „Running Cycle“ zadejte požadovaný počet cyklů.
4. Výběrem „Run“ spustíte externí program.
Ochranné funkce zdroje
Pr
oblém
Možná příčina / Řešení
omezení zdroje.
Zdroj disponuje celou řadou ochranných, měřících procesů, které jej chrání proti poškození.
Aktivace ochranné funkce je indikováno prostřednictvím zkratek na displeji. Ve stejném okamžiku
pak dochází k automatické deaktivaci DC výstupu.
V případě aktivace ochranné funkce, vypněte a odpojte připojené zařízení.
Pro další použití zdroje je nezbytné provést jeho restart. Vypněte zdroj a vyčkejte, než displej
zcela zhasne. Poté zdroj znovu zapněte. Zdroj bude možné dále provozovat běžným způsobem.
V opačném případě kontaktujte odborný servis.
a) Ochrana před přepětím (Over-voltage protection)
V případě detekce vyššího externího napětí zdroj automaticky deaktivuje DC výstup.
Hodnoty proudu pro deaktivaci výstupu naleznete v části „Technické údaje“.
b) Ochrana proti tepelnému pretížení (Overheating protection)
Integrovaný teplotní senzor plní ochranu zdroje proti poškození v důsledku vysoké
interní teploty. I v tomto případě dochází k okamžitému vypnutí výstupu. Vypněte zdroj
a ponechte jej vychladnout po dobu alespoň 30. minut. Ověřte zároveň, zda nedošlo
k zablokování ventilátoru a větracích otvorů na krytu zdroje. Při zapnutí zdroje musí být chod
ventilátoru dobře patrný.
c) Ochrana proti přetížení
Pokud dojde k proudovému přetížení zdroje, dochází k okamžité deaktivaci DC výstupu.
Vypněte zdroj a ověřte technické parametry připojeného zařízení. Odpojte zařízení od
zdroje. Poté znovu zapněte zdroj a zkontrolujte jeho správnou funkci.
Řešení problémů
Zdroj nelze zapnout Rozsvítil se indikátor CC a CV?
Ověřte parametry sítě a stav interní pojistky.
Připojené zařízení nefunguje Je nastavená správná hodnota napětí?
Ověřte polaritu připojení a technické parametry zařízení
Indikátor REMOTE svítí /
Zdroj je v režimu dálkového ovládání.
Zdroj nelze ovládat pomocí
otočných regulátorů
Výstupní proud je omezen na
hodnotu 5 A / 10 A, přesto je
vyšší hodnota proudu
Výstupní proud je omezen na 5 A / 10 A.
Pro vyšší proudové hodnoty připojte zařízení
do zadního výstupu zdroje.
Svítí LED indikátor CC Proces konstantního proudu:
Přednastavená hodnota byla překročena.
Ověřte výkon zařízení a upravte proudové
Svítí LED indikátor CV Proces konstantního napětí:
Zdroj pracuje v normálním režimu.
Výstup poskytuje konstantní napětí.
OVP (Over-voltage protection) Ochrana před přepětím.
OtP (Over heating protection) Ochrana před teplotním přetížením.
OLP (Overload protection) Ochrana před přetížením.
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do laboratorního
zdroje. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit displej a pouzdro přístroje.
Výměna pojistky
Výměnu pojistky musí provádět pouze kvalifikovaný odborník!
1. Odpojte zdroj ze sítě a odstraňte kabely z výstupních zdířek.
2. Vyjměte pojistku, která se nachází u zásuvky na zadní straně zdroje.
3. Použijte pojistku stejného typu a proudové hodnoty.
Hodnotu pojistky naleznete v kapitole „Technické údaje“.
4. Vložte novou pojistku do zdroje.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. REI/11/2015
Loading...
