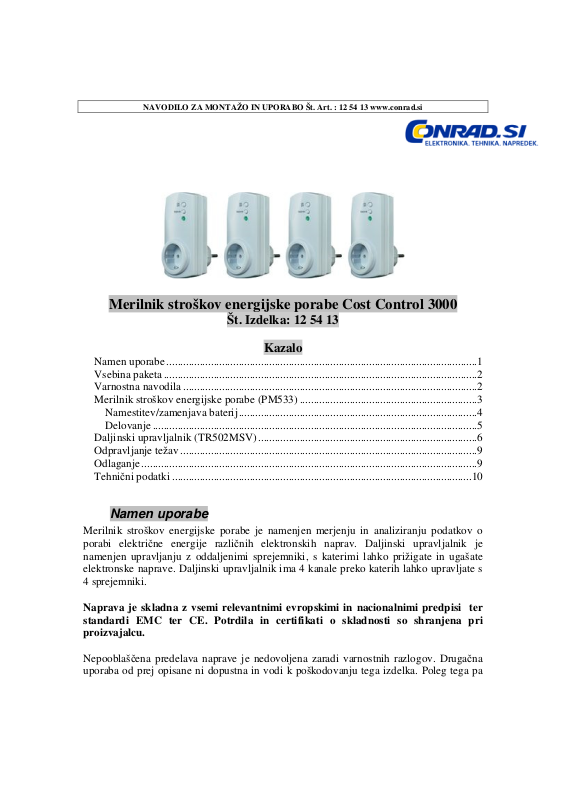

Merilnik stroškov energijske porabe Cost Control 3000

Št. Izdelka: 12 54 13

Kazalo

Namen uporabe ................................................................................................................1

Vsebina paketa .................................................................................................................2

Varnostna navodila ..........................................................................................................2

Merilnik stroškov energijske porabe (PM533) ................................................................3

Namestitev/zamenjava baterij......................................................................................4

Delovanje .....................................................................................................................5

Daljinski upravljalnik (TR502MSV) ...............................................................................6

Odpravljanje težav ...........................................................................................................9

Odlaganje .........................................................................................................................9

Tehnični podatki ............................................................................................................10

Namen uporabe

Merilnik stroškov energijske porabe je namenjen merjenju in analiziranju podatkov o
porabi električne energije različnih elektronskih naprav. Daljinski upravljalnik je
namenjen upravljanju z oddaljenimi sprejemniki, s katerimi lahko prižigate in ugašate
elektronske naprave. Daljinski upravljalnik ima 4 kanale preko katerih lahko upravljate s
4 sprejemniki.

Naprava je skladna z vsemi relevantnimi evropskimi in nacionalnimi predpisi ter
standardi EMC ter CE. Potrdila in certifikati o skladnosti so shranjena pri
proizvajalcu.

Nepooblaščena predelava naprave je nedovoljena zaradi varnostnih razlogov. Drugačna
uporaba od prej opisane ni dopustna in vodi k poškodovanju tega izdelka. Poleg tega pa

je to povezano z nevarnostmi, kot so npr. kratek stik, požar, električni udarec, itd.
Varnostne napotke morate nujno upoštevati in jih hraniti za morebitno kasnejšo uporabo.

Upoštevajte vsa varnostna navodila in navodila o namestitvi v teh navodilih za
uporabo!

Vsebina paketa

- Merilnik stroškov energijske porabe (PM533)

- Daljinski upravljalnik (TR502MSV)

- Brezžična vtičnica x 4 (RC710)

- 9V baterija

- Gumbna baterija x 2

- Navodila za uporabo

Varnostna navodila

Pred začetkom obratovanja preberite celotna navodila za uporabo, ker
le-ta vsebujejo pomembne napotke za pravilno obratovanje. Za

poškodbe, ki nastanejo z neupoštevanjem teh navodil za uporabo, ne
velja več pravica iz garancije! Za posledične škode ne prevzemamo odgovornosti!
Za poškodbe stvari in oseb, katere nastanejo zaradi nepravilne uporabe ali z
neupoštevanjem varnostnih napotkov, ne prevzemamo odgovornosti! V takšnih
primerih ne velja več pravica iz garancije!

Osebna varnost

- Naprava ni igrača in ne sodi v otroške roke!

Proizvod

− Nepooblaščena predelava in/ali modifikacija naprave zaradi varnostnih in
licenčnih razlogov (CE) ni dovoljena. Garancijska izjava v takih primerih zapade.

− Napravo lahko priključite le na 230V- /50Hz AC električno omrežje.

− Za zagotovitev pravilne namestitve naprave sledite tem navodilom za uporabo.

− Napravo uporabljajte le v zaprtih prostorih. Uporaba v zunanjih prostorih je

prepovedana!

− Ne preobremenjujte naprave! Nevarnost požara ter električnega šoka! Največja
kapaciteta je 3680 W.

− Poskrbite, da je med delovanjem naprave poskrbljeno za zadostno ventilacijo. Ne
prekrivajte odprtin za ventilacijo na napravi.

− Vedno imejte prost dostop do naprave.

− Pred čiščenjem napravo izključite iz električnega omrežja in jo ugasnite.

− Ne priključujte vtičnice (sprejemnike) v druge brezžične vtičnice (sprejemnike).

− V primeru napake na napravi, jo izklopite nemudoma.

− Naprave ne izpostavljajte visokim temperaturam, vodnim kapljicam, močnim

tresljajem ali velikemu mehaničnemu stresu.

- Upoštevajte tudi varnostna navodila naprav, ki jih uporabljajte skupaj s to
napravo.

- Popravila lahko opravi le specialist!

Baterije

− Pri vstavljanju akumulatorjev bodite pozorni na pravilno polariteto.

− V kolikor naprave dalj časa ne boste uporabljali iz nje odstranite baterije, da se

izognete izlitju baterij. Izlitje baterij lahko povzroči poškodbe kože s kislino zato
je v tem primeru obvezna uporaba zaščitnih rokavic.

− Baterije niso igrača in ne spadajo v otroške roke! Baterij ne pustite ležati prosto
naokoli saj jih lahko otroci ali živali pogoltnejo.

− Baterij ne razstavljajte ali mečite v ogenj! Nikoli ne polnite baterij, ki niso
primerne za polnjenje. Obstaja nevarnost eksplozije!

Razno

- V kolikor imate dodatna vprašanja glede varnosti oziroma uporabe naprave
pokličite našo tehnično službo (Conrad Electronic d.o.o.).

Merilnik stroškov energijske porabe (PM533)

Merilnik stroškov energijske porabe je namenjen merjenju in analiziranju porabe
posameznih elektronskih naprav. Merilnik preprosto povežete z glavnim električnim
omrežjem in elektronsko napravo. Merilnik smete uporabljati le z vtičnicami 230 V/AC
električnega omrežja. Delovna moč ne sme presegati 3680 W.
Za natančno izračunavanje stroškov vnesite trenutno tarifo elektrike. Naprava vam tudi
izračuna predvidene stroške za dan/mesec/leto. Podatke o porabi energije je možno videti
tudi kadar je merilnik izključen iz električnega omrežja. Prav tako je takrat možno
opraviti nastavitve merjenja. To omogočajo dve gumbni bateriji. Uporabljajte le
predlagane baterije. Naprave ne uporabljajte v komercialne namene in ne izdajajte
računov na podlagi podatkov pridobljenih iz te naprave.

Opis delov

1. Vtičnica z zaščito proti dotiku otrok

2. Nadzorna in nastavitvena tipka DOL

3. Nadzorna in nastavitvena tipka GOR

4. Zaslon: spodnji del zaslona »Bottom«

5. Zaslon: levi del zaslona »Left«

6. Zaslon: desni del zaslona »Right«

7. Predel za baterije na zadnji strani naprave

8. tipka »SET« za nastavitve parametrov

9. Nadzorna in nastavitvena tipka POTRDITEV

Prikazni simboli na zaslonu

• Dol

• Gor

• Potrditev

SET – Nastavitve
MAX – Največja prikazana vrednost
POWER FACTOR – Prikaz faktorja moči CosPhi
TOTAL – Skupna vrednost
COST – Prikaz stroškov

TIME – Dejanski čas obratovanja porabnika energije
FORECAST – Prikaz izračunane napovedi porabe
DAY – Prikaz napoved porabe na dan
MONTH – Prikaz napovedi porabe na mesec
YEAR – Prikaz napovedi porabe na leto
V – Volt (enota za električno napetost)
A – Amper (enota za električni tok)
Hz – Herc (enota za frekvenco)
W – Vat (enota za delovno električno moč)
COS – Faktor moči
kWh – Kilovatna ura (porabljena moč na uro)

Namestitev/zamenjava baterij

Pred prvo uporabo oziroma kadar na zaslonu ni prikazanih vrednosti je potrebno vstaviti
oziroma zamenjati gumbni bateriji. Baterije zagotavljajo, da so izmerjene vrednosti
shranjene v napravi tudi, kadar je merilnik izključen iz električnega omrežja.

Predel za baterije (7) se sme odpreti le, ko je merilnik izključen iz

električnega omrežja!

1. Izključite merilnik iz električnega omrežja in odstranite vse povezave (npr.
Napajalni kabel priklopljene naprave).

2. Iz pokrova predela za baterije na zadnji strani naprave odstranite vijaka. Pokrov
previdno odstranite.

3. Vstavite dve novi gumbni bateriji in pri tem bodite pozorni na pravilno polariteto
(pozitivna »+« stran mora biti obrnjena navzgor).

4. Zaprite pokrov predela za baterije in privijte vijake.

Zaslon

Zaslon je razdeljen na tri dele in lahko tako prikazuje več podatkov hkrati. S tipkami (3),
(2) in (9) izbirate med prikazi različnih podatkov znotraj posameznih predelov zaslona.
Vsakič ko pritisnete katero od teh tipk, se v določenem delu zaslona spremeni prikaz.
Tipka (3) spreminja prikaz na predelu zaslona levo zgoraj.
Tipka (2) spreminja prikaz na predelu zaslona desno zgoraj.
Tipka (9) spreminja prikaz na predelu zaslona spodaj.

Nastavitev tarife in alarma mejne vrednosti električnega toka (A) ali mejne
vrednosti električne moči.

Nekaj parametrov posameznih prikazov na zaslonu je možno spreminjati. Čeprav je na
zaslonu prikazano več parametrov hkrati, je možno spreminjati le enega na enkrat. Bodite
pozorni na to kateri parameter je izbran za opravljanje nastavitev. Nastavitve se
zaključijo samodejno, če v 10 sekundah ne pritisnete nobene of tipk.
Nastavite lahko tarifo elektrike in alarm doseženega mejne vrednosti električnega toka
(A) ali mejne vrednosti električne moči (W). Ko sta največji dovoljeni vrednosti
doseženi, merilnik odda zvok.
