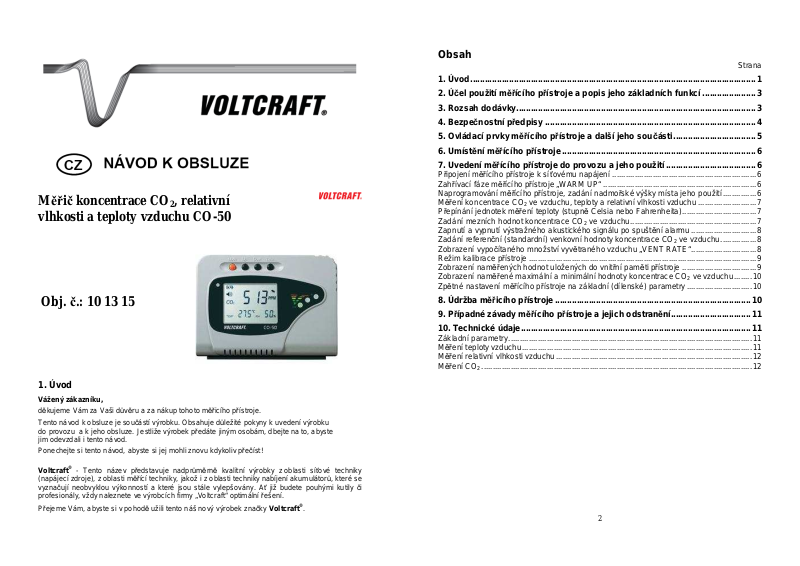

VOLTCRAFT CO-50 User guide [cs]

Měřič koncentrace CO2, relativní vlhkosti a teploty vzduchu CO-50

Obj. č.: 10 13 15

1. Úvod

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup tohoto měřicího přístroje. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku

do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.

Obsah

Strana

1. Úvod......................................................................................................................1

2. Účel použití měřícího přístroje a popis jeho základních funkcí......................3

3. Rozsah dodávky...................................................................................................3

4. Bezpečnostní předpisy .......................................................................................4

5. Ovládací prvky měřícího přístroje a další jeho součásti..................................5

6. Umístění měřícího přístroje................................................................................6

7. Uvedení měřícího přístroje do provozu a jeho použití.....................................6

Připojení měřícího přístroje k síťovému napájení ................................................................6

Zahřívací fáze měřícího přístroje „WARM UP“ ....................................................................6

Naprogramování měřícího přístroje, zadání nadmořské výšky místa jeho použití...............6

Měření koncentrace CO2 ve vzduchu, teploty a relativní vlhkosti vzduchu..........................7

Přepínání jednotek měření teploty (stupně Celsia nebo Fahrenheita).................................7

Zadání mezních hodnot koncentrace CO2 ve vzduchu........................................................7

Zapnutí a vypnutí výstražného akustického signálu po spuštění alarmu.............................8

Zadání referenční (standardní) venkovní hodnoty koncentrace CO2 ve vzduchu................8

Zobrazení vypočítaného množství vyvětraného vzduchu „VENT RATE“.............................8

Režim kalibrace přístroje .....................................................................................................9

Zobrazení naměřených hodnot uložených do vnitřní paměti přístroje .................................9

Zobrazení naměřené maximální a minimální hodnoty koncentrace CO2 ve vzduchu........10

Zpětné nastavení měřícího přístroje na základní (dílenské) parametry.............................10

8. Údržba měřicího přístroje.................................................................................10

9. Případné závady měřícího přístroje a jejich odstranění.................................11

10. Technické údaje...............................................................................................11

Základní parametry............................................................................................................11

Měření teploty vzduchu......................................................................................................11

Měření relativní vlhkosti vzduchu.......................................................................................12

Měření CO2........................................................................................................................12

2. Účel použití měřícího přístroje a popis jeho základních funkcí

Tento měřící přístroj „CO-50“ měří koncentraci oxidu (kysličníku) uhličitého (CO2) v okolním vzduchu metodou NDIR (nerozptylové měření absorpce infračerveným zářením).

Zvýšená koncentrace kysličníku uhličitého ve vzduchu (například ve vydýchaných místnostech) způsobuje únavu, ztrátu výkonu a snížení soustředěnosti.

Dejte rovněž pozor na to, že v prostorách, ve kterých se nachází velké množství zelených rostlin, dochází ke zvýšení koncentrace CO2 ve vzduchu v nočních hodinách. Zelené rostliny totiž v této době stejně jako lidé nebo zvířata vdechují v noci kyslík a vydechují kysličník uhličitý.

Tento měřící přístroj Vás bude včas varovat k provedení příslušných opatření ke snížení koncentrace CO2 ve vzduchu (k vyvětrání kysličníkem uhličitým zamořené místnosti).

Na tomto měřícím přístroji můžete nastavit dvě mezní hodnoty koncentrace CO2 ve vzduchu. Jakmile dojde k překročení druhé zadané vyšší mezní hodnoty, ozve se z přístroje výstražný akustický signál. O kvalitě okolního vzduchu budete dále informováni opticky zelenou, žlutou a červenou LED jakož i barevným grafickým diagramem.

Kromě koncentrace oxidu uhličitého (CO2) ve vzduchu měří tento přístroj také teplotu a relativní vlhkost vzduchu. Všechny tyto tři naměřené hodnoty jsou současně zobrazovány na přehledném LCD displeji v intervalu každých cca 5 sekund včetně možnosti zobrazení naměřených maximálních a minimálních hodnot koncentrace CO2 ve vzduchu. Každých 30 minut jsou tyto naměřené hodnoty ukládány do vnitřní paměti přístroje po dobu posledních 24 hodin.

Čidlo, které měří koncentraci CO2 ve vzduchu, je vybaveno automatickou teplotní kompenzací jakož i přizpůsobením k nadmořské výšce použití měřícího přístroje. Nadmořskou výšku místa použití měřícího přístroje musíte zadat do vnitřní paměti přístroje ručně.

K napájení tohoto měřícího přístroje se používá k měřícímu přístroji přiložený síťový napájecí zdroj (adaptér) 100 až 240 V AC ⇒ 6 V DC / 0,3 A. Z tohoto důvodu můžete používat tento měřící přístroj téměř na celém světě.

Dodržujte bezpodmínečně bezpečnostní předpisy! Nepracujte s přístrojem v prostorách s nepříznivými okolními podmínkami s přílišnou vlhkostí

vzduchu (v mokru) a v prostorách, ve kterých se nacházejí nebo kde by se mohly vyskytovat hořlavé plyny, výpary chemických rozpouštědel (ředidel barev a laků) nebo zvířený prach.

Jiný způsob používání přístroje, než bylo uvedeno výše, by mohl způsobit jeho poškození. Abyste tento měřící přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste tento návod k obsluze dodržovali!

Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení měřícího přístroje do provozu a k jeho obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Jestliže výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze.

Tento výrobek splňuje požadavky platných evropských a národních směrnic včetně předpisů o elektromagnetické slučitelnosti. U výrobku byla doložena shoda s příslušnými normami (CE), odpovídající prohlášení a doklady jsou uloženy u výrobce.

3. Rozsah dodávky

Měřící přístroj CO-50 Síťový adaptér

4. Bezpečnostní předpisy

Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným

Tento přístroj opustil výrobní závod v bezvadném stavu a je technicky bezpečný. Aby byl tento stav zachován a abyste zajistili bezpečné používání přístroje, musíte respektovat následující bezpečnostní pokyny a varování:

Měřící přístroje a jejich příslušenství nejsou žádné hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot nebo polystyrénové kuličky představují veliké nebezpečí pro malé děti, neboť by je mohly děti spolknout.

Oxid uhličitý je bezbarvý nejedovatý plyn bez jakéhokoliv zápachu. V prostorách průmyslových závodů, ve kterých se vyskytují vysoké koncentrace CO2 ve vzduchu, nelze tento přístroj používat k ochraně osob nebo zvířat před jejich ohrožením udušením.

Ve školách, v učňovských zařízeních a v amatérských dílnách by mělo být kontrolováno zacházení s měřícími přístroji odpovědným odborným personálem.

Nezapínejte měřící přístroj nikdy okamžité poté (nepřipojujte jej k síťovému napájení), když jste jej přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla tento přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí (místnosti).

Nevystavujte tento přístroj extrémním teplotám (nižším než 0 °C a vyšším než 50 °C), silným vibracím (otřesům) a vysoké vlhkosti (mokru).

Při odpojování měřícího přístroje od síťového napájení nikdy nesahejte na zástrčku síťového napájecího zdroje (adaptéru) vlhkýma nebo mokrýma rukama. V těchto případech hrozí nebezpečí úrazu elektrickým proudem.

Při odpojování měřícího přístroje od síťového napájení nikdy netahejte za kabel síťového napájecího zdroje (adaptéru). Nebudete-li tento měřící přístroj delší dobu používat, vypněte jej (odpojte jej od síťového napájení)

zacházením s přístrojem nebo nedodržováním bezpečnostních předpisů.

Z bezpečnostních důvodů a z důvodů registrace (CE) nesmí být přístroj přestavován a v jeho vnitřním zapojení nesmějí být prováděny žádné změny. Pokud toto provedete, pak ztratíte jakékoliv nároky, které by jinak vyplývaly ze záruky výrobku. Zjistíte-li nějaké poškození přístroje, přístroj dále nepoužívejte a nechte jej opravit v autorizovaném servisu. Spojte se v tomto případě se svým prodejcem (s firmou Conrad).

Pokud se budete domnívat, že by měření neproběhlo bez nebezpečí, vypněte přístroj a zajistěte jej proti náhodnému použití (zapnutí). Vezměte na vědomí, že přístroj již nelze bezpečně používat tehdy, jestliže:

- přístroj vykazuje viditelná poškození,

- přístroj nepracuje (nefunguje) a

- jestliže byl přístroj delší dobu uskladněn v nevhodných podmínkách nebo

- byl vystaven těžkému namáhání při přepravě.

Dodržujte rovněž všechny pokyny a bezpečnostní upozornění, které jsou uvedeny v jednotlivých kapitolách toho návodu k obsluze.

Pokud si nebudete vědět rady, jak tento měřící přístroj používat a v tomto návodu k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka.

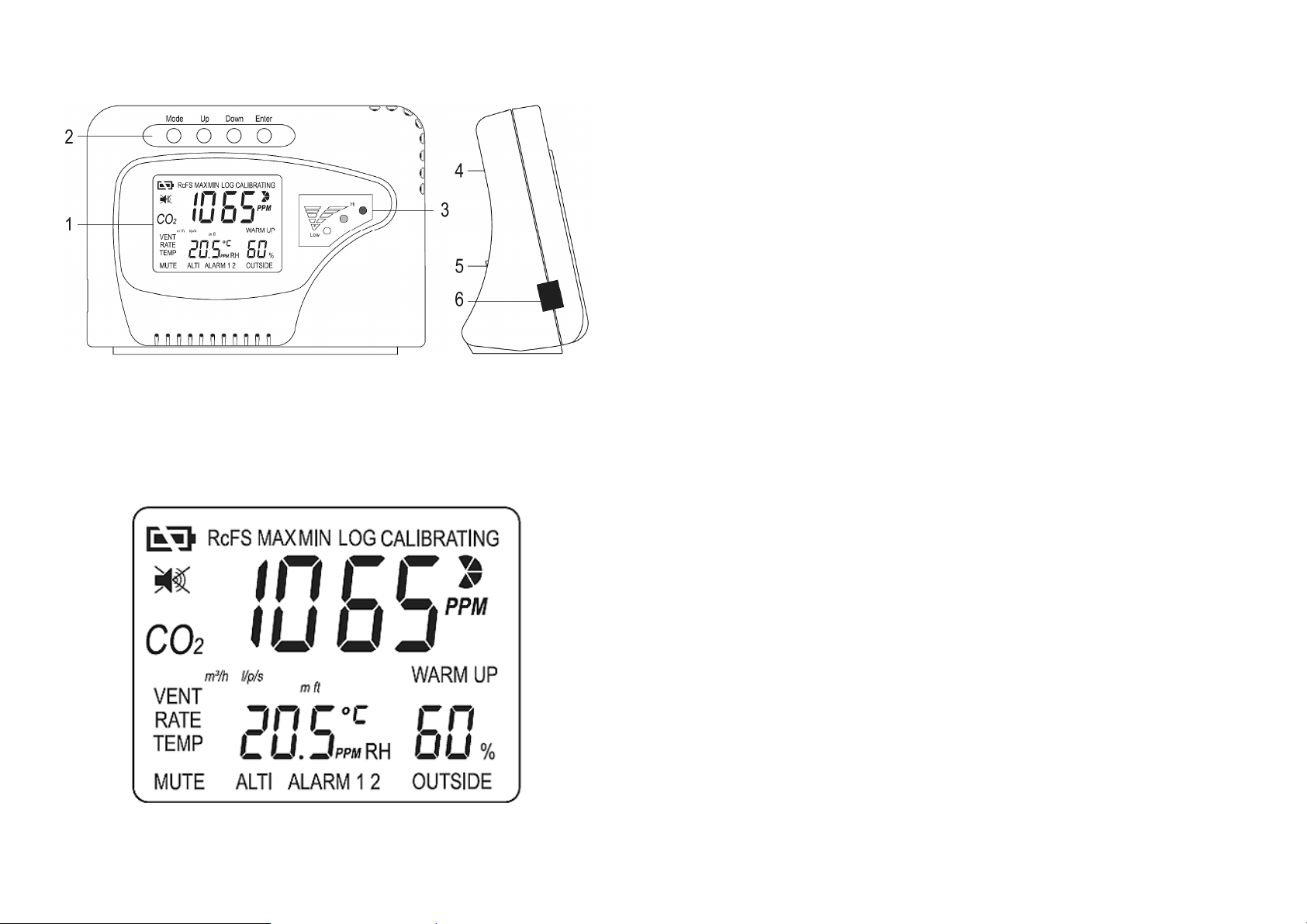

5. Ovládací prvky měřícího přístroje a další jeho součásti

LCD displej.

Ovládací tlačítka.

Grafická signalizace koncentrace CO2 ve vzduchu.

Otvor, který slouží k nasávání okolního vzduchu.

Zdířka k připojení konektoru (jacku) kabelu sítového napájecího zdroje.

Zdířka k dílenskému naprogramování přístroje (naprogramování přístroje mohou provádět

pouze odborníci v autorizovaných servisech).

6. Umístění měřícího přístroje

Postavte měřící přístroj na takové místo (například na stůl), kde je zajištěna dostatečná cirkulace okolního vzduchu, aby se mohl proud vzduchu dostat do otvoru [4] na zadní straně přístroje. Neumisťujte tento měřící přístroj například mezi knihy nebo jiné předměty (překážky), které by bránily cirkulaci okolního vzduchu.

7. Uvedení měřícího přístroje do provozu a jeho použití

Připojení měřícího přístroje k síťovému napájení

Zapojte na zadní straně přístroje do zdířky [5] konektor (jack) kabelu síťového napájecí zdroje a zástrčku tohoto zdroje zapojte do síťové zásuvky. Pokud bude vše v pořádku, pak se na displeji přístroje zobrazí hlášení „WARM UP“ (zahřívací fáze).

Zahřívací fáze měřícího přístroje „WARM UP“

Po prvním připojení měřícího přístroje k síťovému napájení se tento přístroj vždy přepne na dobu kratší než 60 sekund při teplotě okolního vzduchu 22 °C do režimu zah řívací fáze. Během této doby nelze s přístrojem provádět žádná měření nebo nastavení. Před dalším použití přístroje počkejte, dokud z jeho displeje nezmizí hlášení „WARM UP“.

Naprogramování měřícího přístroje, zadání nadmořské výšky místa jeho použití

Koncentrace CO2 ve vzduchu závisí na nadmořské výšce (na tlaku vzduchu). Z tohoto důvodu, aby přístroj správně fungoval, musíte nejprve zadat a do vnitřní paměti přístroje uložit nadmořskou výšku místa jeho použití.

Nadmořskou výšku (například svého bydliště) naleznete například na nádražích a letištích, na turistických nebo topografických mapách či na internetu, případně můžete získat tuto informaci i na obecním úřadě. Zadání této nadmořské výšky nemusí být absolutně přesné (ve městě nebývá tato nadmořská výška na všech místech stejná). Základní nastavení tohoto přístroje představuje nulovou nadmořskou výšku, tedy hodnotu „0 m nad mořem“.

Při zadávání nadmořské výšky postupujte následujícím způsobem:

• Stiskněte na přístroji dvakrát (2 x) krátce tlačítko „Mode“ nebo tiskněte opakovaně toto tlačítko tak dlouho, dokud se na displeji přístroje nezobrazí blikající hlášení „ALTI“ (altitude = nadmořská výška). Poté stiskněte jako potvrzení tlačítko „Enter“.

• Vlevo dole na displeji přístroje se zobrazí dříve zadaná nadmořská výška a začne na něm blikat symbol „m“ (metry). Nadmořskou výšku můžete zadat kromě metrů též v anglických stopách (1 stopa neboli foot = 30,479449 cm). Přepnutí mezi těmito jednotkami „m“ (mtetry) nebo „ft“ (stopy) provedete dalším krátkým stisknutím tlačítka „Mode“.

• Nyní zadejte nadmořskou výšku místa použití měřícího přístroje (svého bydliště) postupným tisknutím tlačítka „Up“ (zvýšení hodnoty) nebo postupným tisknutím tlačítka „Down“ (snížení hodnoty). Při provádění zadávání zaokrouhlete nadmořskou výšku nahoru nebo dolů na nejbližší stometrovou hodnotu (příklad: nadmořskou výšku svého bydliště 260 m zaokrouhlete na hodnotu 300 m, nadmořskou výšku 245 m zaokrouhlete na hodnotu 200 m).

• Zadanou nadmořskou výšku potvrďte stisknutím tlačítka „Enter“. Tím je měřící přístroj připraven k použití a na jeho displeji se zobrazí naměřená hodnota koncentrace CO2 ve vzduchu, teplota a relativní vlhkost vzduchu.

Měření koncentrace CO2 ve vzduchu, teploty a relativní vlhkosti vzduchu

Po výše provedeném zadání nadmořské výšky se měřící přístroj přepne do režimu automatického provádění měření. Naměřená hodnota koncentrace CO2 ve vzduchu je zobrazována na displeji přístroje v jeho horní polovině v jednotce „ppm“ (parts per million = počet dílů na milion = jednotka pro měření velmi nízkých koncentrací).

Naměřenou teplotu okolního vzduchu ve stupních Celsia (°C) nebo Fahrenheita (°F) uvidíte na displeji přístroje v jeho levé dolní polovině a naměřenou hodnotu relativní vlhkosti vzduchu v procentech (%) můžete odečíst displeji přístroje v jeho pravé dolní polovině.

Aktualizaci zobrazení naměřených hodnot provádí přístroj na svém displeji každých cca 5 sekund. Každé toto měření je na displeji měřícího přístroje signalizováno zobrazením symbolu vějíře . Aby tento měřící přístroj zobrazoval na svém displeji přesné naměřené hodnoty, vyžaduje určitou

dobu ke svému přizpůsobení k okolním podmínkám. Přesnou naměřenou hodnotu koncentrace oxidu uhličitého ve vzduchu můžete odečíst na displeji měřícího přístroje po uplynutí asi 2 minut, naměřené hodnoty teploty a relativní vlhkosti vzduchu po uplynutí asi 20 až 30 minut.

Přepínání jednotek měření teploty (stupně Celsia nebo Fahrenheita)

Budete-li chtít zobrazit naměřenou teplotu vzduchu místo ve stupních Celsia (°C) ve stupních Fahrenheita (°F), pak stiskněte v normálním provozním režimu měřícího přístroje na přístroji krátce tlačítko „Up“. Stisknutím tlačítka „Down“ přepnete opět zobrazení naměřené teploty vzduchu na displeji přístroje na stupně Celsia.

Zadání mezních hodnot koncentrace CO2 ve vzduchu

Do vnitřní paměti měřícího přístroje můžete uložit dvě mezní hodnoty koncentrace CO2 ve vzduchu. Jakmile dojde k překročení druhé mezní zadané hodnoty, ozve se z přístroje výstražný akustický signál („Alarm 2“).

O kvalitě okolního vzduchu budete dále informováni opticky zelenou svítivou diodou „Low“ (žádný alarm), žlutou svítivou diodou (překročení nastavené mezní hodnoty č. 1) a červenou svítivou diodou „Hi“ (překročení nastavené mezní hodnoty č. 2) jakož i barevným grafickým diagramem.

Ve vnitřní paměti přístroje jsou uloženy následující přednastavené hodnoty:

Alarm 1: >>>> 800 ppm; Alarm 2: >>>> 1200 ppm Tyto hodnoty odpovídají normálním běžným mezním hodnotám koncentrace CO2 ve

vzduchu v kancelářích a můžete je změnit následujícím způsobem:

• Tiskněte na přístroji několikrát opakovaně krátce tlačítko „Mode“ tak dlouho, dokud se na displeji přístroje nezobrazí blikající hlášení „Alarm 1“ nebo „Alarm 2“ Poté stiskněte jako potvrzení tlačítko „Enter“.

• Nyní zadejte příslušnou mezní hodnotu zvoleného alarmu č. 1 nebo č. 2 postupným tisknutím tlačítka „Up“ nebo postupným tisknutím tlačítka „Down“ (zvýšení nebo snížení mezní hodnoty v krocích po 50 ppm nebo od hodnoty 1000 ppm v krocích po 100 ppm).

• Příslušnou zadanou mezní hodnotu alarmu potvrďte stisknutím tlačítka „Enter“. Po této akci se měřící přístroj přepne opět do normálního provozního režimu měření.

Zapnutí a vypnutí výstražného akustického signálu po spuštění alarmu

Aktivace spuštění znění výstražného akustického alarmu v případě překročení druhé zadané mezní hodnoty koncentrace CO2 ve vzduchu („Alarm 2“) je signalizována na displeji přístroje symbolem nepřeškrtnutého reproduktoru. Dojde-li k překročení této mezní hodnoty, pak se ještě na přístroji rozsvítí červená kontrolka „Hi“. Tento výstražný akustický signál alarmu č. 2 se bude ozývat z přístroje v pětisekundovém intervalu tak dlouho, dokud se naměřená hodnota koncentrace CO2 ve vzduchu nesníží pod zadanou mezní hodnotu (například po vyvětrání místnosti) nebo tak dlouho, dokud neprovedete ruční deaktivaci spouštění akustického signálu.

Deaktivaci a opětovnou aktivaci spouštění znění výstražného akustického signálu alarmu provedete následujícím způsobem:

• Stiskněte na přístroji jednou (1 x) krátce tlačítko „Mode“ nebo tiskněte opakovaně toto tlačítko tak dlouho, dokud se na displeji přístroje nezobrazí blikající hlášení „MUTE“ (vypnutí zvuku). Poté stiskněte jako potvrzení tlačítko „Enter“. Na displeji přístroje se zobrazí symbol „on“ (zapnutí akustického signálu) nebo symbol „oFF“ (vypnutí akustického signálu).

• Zapnutí (on) nebo vypnutí (oFF) akustického signálu provedete stisknutím tlačítka „Up“ nebo tlačítka „Down“. Potvrďte toto nastavení stisknutím tlačítka „Enter“. Po této akci se měřící přístroj přepne opět do normálního provozního režimu měření.

• V případě vypnutí (deaktivace) výstražného akustického signálu bude na displeji přístroje zobrazen symbol přeškrtnutého reproduktoru.

Zadání referenční (standardní) venkovní hodnoty koncentrace CO2 ve vzduchu

Zadání této referenční hodnoty je nutné k tomu, aby dokázal tento přístroj vypočítat četnost provádění větrání, respektive množství vyměněného vzduchu mezi místností a venkovním prostorem (množství vyvětraného vzduchu) „VENT RATE“. Základní nastavení přístroje představuje standardní hodnotu 400 ppm.

Změnu této standardní hodnoty provedete následujícím způsobem:

• Stiskněte na přístroji pětkrát (5 x) krátce tlačítko „Mode“ nebo tiskněte opakovaně toto tlačítko tak dlouho, dokud se na displeji přístroje nezobrazí blikající hlášení „OUTSIDE“ (venkovní prostor). Poté stiskněte jako potvrzení tlačítko „Enter“. Na displeji přístroje se zobrazí aktuálně naměřená hodnota koncentrace CO2 ve vzduchu.

• Nyní můžete změnit tuto hodnotu postupným tisknutím tlačítka „Up“ nebo postupným tisknutím tlačítka „Down“ (zvýšení nebo snížení hodnoty v krocích po 10 ppm).

• Potvrďte toto zadání stisknutím tlačítka „Enter“. Po této akci se měřící přístroj přepne opět do normálního provozního režimu měření.

Zobrazení vypočítaného množství vyvětraného vzduchu „VENT RATE“

Toto zobrazení znamená, jaké množství vzduchu bylo vyměněno mezi venkovním prostorem a místností. Nízká hodnota znamená poměrně malé množství vyvětraného vzduchu, vyšší hodnota znamená větší množství vyměněného vzduchu mezi venkovním prostorem a místností.

Tuto vypočítanou hodnotu množství vyměněného vzduchu můžete na displeji přístroje zobrazit buď v krychlových metrech za hodinu „m3/h“ nebo v litrech za sekundu „l/p/s“. Zobrazení této hodnoty bude přesné až po uplynutí 2 až 3 hodin.

Přepnutí mezi těmito jednotkami „m3/h“ nebo „l/p/s“ a zobrazení této vypočítané hodnoty vyměněného vzduchu na displeji přístroje provedete postupným tisknutím tlačítka „Up“ nebo postupným tisknutím tlačítka „Down“.

Tato hodnota se zobrazuje v levém dolním segmentu přístroje.

Režim kalibrace přístroje

Po delším používání měřícího přístroje, zjistíte-li například odchylky naměřených hodnot, můžete provést přezkoušení přístroje a zajistit jeho přesnost jeho novou kalibrací následujícím způsobem:

• Zajistěte v okolí přístroje rovnoměrnou cirkulaci okolního vzduchu. Při provádění této kalibrace na přístroj nevydechujte vzduch ze svých úst nebo ze svého nosu a odstraňte z blízkosti přístroje všechny možné zdroje emisí kysličníku uhličitého (například hořící svíčky). Toto by mohlo způsobit zvýšení koncentrace CO2 v okolním vzduchu.

• Stiskněte na přístroji šestkrát (6 x) krátce tlačítko „Mode“ nebo tiskněte opakovaně toto tlačítko tak dlouho, dokud se na displeji přístroje nezobrazí blikající hlášení „CALI“ (kalibrace). Poté stiskněte jako potvrzení tlačítko „Enter“. Na displeji přístroje se v jeho levé dolní polovině zobrazí referenční hodnota koncentrace CO2 ve vzduchu.

• Nyní můžete, pokud se bude zobrazení této referenční hodnoty na displeji přístroje měnit, ustálit zobrazení této referenční hodnoty postupným tisknutím tlačítka „Up“ nebo postupným tisknutím tlačítka „Down“.

• Po ustálení zobrazení referenční hodnoty na displeji přístroje stiskněte tlačítko „Mode“ a podržte toto tlačítko stisknuté asi 10 sekund, a tak dlouho, dokud se na displeji přístroje nezobrazí blikající hlášení „CALIBRATING“. Měřící přístroj provede nyní porovnání referenční hodnoty s aktuálně naměřenou hodnotou koncentrace CO2 ve vzduchu. Tato procedura porovnání těchto dvou hodnot trvá 3 až 5 minut.

• Stisknutím tlačítka „Enter“ můžete provádění této kalibrace přístroje kdykoliv přerušit (ukončit).

• Po ukončení této procedury se na displeji přístroje mohou zobrazit následující hlášení:

„PASS“: Úspěšné provedení kalibrace přístroje. „FAIL“: Neúspěšné provedení kalibrace přístroje. V tomto případě zopakujte kalibraci přístroje ve stabilních okolních podmínkách.

• Nyní stiskněte tlačítko „Enter“. Po této akci se měřící přístroj přepne opět do normálního provozního režimu měření.

Zobrazení naměřených hodnot uložených do vnitřní paměti přístroje

Do vnitřní paměti tohoto přístroje se ukládají každých 30 minut naměřené hodnoty koncentrace CO2 ve vzduchu, teploty a relativní vlhkosti vzduchu za posledních 24 hodin. Tyto naměřené hodnoty jsou průběžně přepisovány a aktualizovány. V případě výpadku síťového napájení zůstanou tyto naměřené hodnoty zachovány ve vnitřní paměti měřícího přístroje.

Posledních 48 naměřených hodnot můžete zobrazit na displeji přístroje následujícím způsobem:

• Stiskněte na přístroji sedmkrát (7 x) krátce tlačítko „Mode“ nebo tiskněte opakovaně toto tlačítko tak dlouho, dokud se na displeji přístroje nezobrazí blikající hlášení „LOG“. Poté stiskněte jako potvrzení tlačítko „Enter“. Na displeji přístroje se začnou zobrazovat naměřené hodnoty střídavě s číslem příslušné sekce vnitřní paměti přístroje.

• Požadované číslo sekce vnitřní paměti přístroje a zobrazení příslušných naměřených hodnot zvolíte postupným tisknutím tlačítka „Up“ (číslo následující sekce paměti) nebo postupným tisknutím tlačítka „Down“ (číslo předchozí sekce paměti).

• Ukončení tohoto zobrazování provedete stisknutím tlačítka „Enter“. Po této akci se měřící přístroj přepne opět do normálního provozního režimu měření.

Zobrazení naměřené maximální a minimální hodnoty koncentrace CO2 ve vzduchu

Toto zobrazení Vám umožní rychlé zjištění zatížení organismu špičkovými koncentracemi (emisemi) CO2 v okolním vzduchu. Tyto naměřené maximální a minimální hodnoty můžete po jejich zobrazení vymazat z vnitřní paměti přístroje:

• Zobrazení maximální a minimální hodnoty: Stiskněte na přístroji osmkrát (8 x) krátce tlačítko „Mode“ nebo tiskněte opakovaně toto tlačítko tak dlouho, dokud se na displeji přístroje nezobrazí blikající hlášení „MAX MIN“. Poté stiskněte jako potvrzení tlačítko „Enter“. Na displeji přístroje se začne střídavě zobrazovat naměřená maximální hodnota (MAX) a naměřená minimální hodnota (MIN) koncentrace CO2 ve vzduchu. Toto zobrazení můžete ukončit stisknutím tlačítka „Enter“ nebo můžete provést vymazání maximální a minimální naměřené hodnoty koncentrace CO2 z vnitřní paměti přístroje následujícím způsobem:

• Vymazání maximální a minimální hodnoty: Stiskněte tlačítko „Up“ nebo tlačítko „Down“. Na displeji přístroje se zobrazí blikající hlášení „CLr“ (clear = vymazání).

• Tyto hodnoty nyní vymažete z vnitřní paměti přístroje stisknutím tlačítka „Enter“. Po této akci se měřící přístroj přepne opět do normálního provozního režimu měření.

Zpětné nastavení měřícího přístroje na základní (dílenské) parametry

Pokud přestane tento měřící přístroj správně fungovat (nesmyslná zobrazení na jeho displeji), nebudete-li moci provést kalibraci přístroje, pak proveďte zpětné nastavení měřícího přístroje na základní (dílenské) parametry následujícím způsobem:

• Stiskněte na přístroji devětkrát (9 x) krátce tlačítko „Mode“ nebo tiskněte opakovaně toto tlačítko tak dlouho, dokud se na displeji přístroje nezobrazí blikající hlášení „RcFS“. Poté stiskněte jako potvrzení tlačítko „Enter“. Na displeji přístroje se v jeho horní části zobrazí hlášení „no“ (ne). Pokud nebudete chtít provést zpětné na stavení přístroje na základní (dílenské) parametry, pak stiskněte v tomto případě tlačítko „Enter“.

• Budete-li chtít provést zpětné nastavení přístroje na základní (dílenské) parametry, pak místo stisknutí tlačítka „Enter“ stiskněte na přístroji tlačítko „Up“ nebo tlačítko „Down“.

• Na displeji přístroje se zobrazí hlášení „yES“ (ano). Po zobrazení tohoto hlášení stiskněte jako potvrzení tlačítko „Enter“. Po této akci dojde k vymazání všech dříve provedených nastavení z vnitřní paměti přístroje a měřící přístroj se přepne opět do normálního provozního režimu měření. V tomto případě budete muset provést na přístroji všechna výše uvedená nastavení.

8. Údržba měřicího přístroje

Tento přístroj a jeho síťový napájecí zdroj kromě příležitostného čištění nevyžadují žádnou údržbu. Pokud provedete na měřícím přístroji vlastní změny (úpravy) nebo opravy, zanikne nárok na záruku. K čištění měřícího přístroje nebo okénka displeje a síťového napájecího zdroje používejte čistý, antistatický a suchý čistící hadřík bez žmolků a chloupků.

K čištění přístroje nepoužívejte žádné uhličitanové čistící prostředky (sodu), benzín, alkohol nebo podobné látky (ředidla barev a laků). Mohli byste tak porušit povrch přístroje. Kromě jiného jsou výpary těchto čistících prostředků zdraví škodlivé a výbušné. K čištění přístroje a jeho síťového napájecího zdroje nepoužívejte v žádném případě nástroje s ostrými hranami, šroubováky nebo drátěné kartáče a pod.

9. Případné závady měřícího přístroje a jejich odstranění

“.

Počkejte asi 60 sekund, dokud se přístroj opět nepřepne

Teplota okolního vzduchu je nižší než 0 °C nebo vyšší

Vnitřní závada přístroje. Odpojte přístroj od síťového

í. Počkejte asi 10 sekund a poté uveďte přístroj

li se tato závada znovu, pak

Tento měřící přístroj byl zkonstruován podle nejnovějšího stavu techniky. Přesto se však mohou objevit problémy nebo závady. Z tohoto důvodu popisujeme v následující tabulce, jak některé z těchto poruch a závad sami a poměrně snadno odstraníte. Dodržujte přitom bezpodmínečně bezpečnostní předpisy

Závada Možná příčina a její odstranění

Nelze provádět žádné měření:

Přístroj je přepnut do režimu zahřívací fáze „WARM UP do normálního provozního režimu.

Zobrazení hlášení „Err3“ na displeji:

než 50 °C.

Zobrazení hlášení „Err5“ na displeji: Zobrazení hlášení „Err6“ na displeji:

napájen opět do provozu. Objevínechte opravit přístroj v autorizovaném servisu.

Jiné opravy (než výše uvedené) mohou provádět pouze kvalifikovaní odborníci v autorizovaném servisu.

10. Technické údaje

Základní parametry

Napájení:

Interval měření: cca každých 5 sekund Zahřívací fáze: Min. množství vzduchu: 50 až 200 ml/min Kompenzace nadmořské výšky: 0 až 9900 m Teplotní kompenzace: Automatická Provozní / skladovací teplota: 0 °C až + 50 °C / - 20 °C až + 60 °C Relativní vlhkost vzduchu: Hmotnost přístroje: cca 230 g Rozměry přístroje (Š x V x H): 124 x 90 x 46 mm

Měření teploty vzduchu

Doporučená doba trvání měření: cca 20 až 30 minut Rozsah měření: 0 °C až 50 °C Rozlišení: 0,1 °C Přesnost měření: ± 1 °C (v přímém proudění vzduchu: ± 1,5 °C )

Síťový napájecí zdroj 100 až 240 V AC ⇒ 6 V DC / 0,3 A) Konektor (jack): 3,5 x 1,35 mm

< 60 sekund při teplotě vzduchu 22 °C

< 95 %, nekondenzující

Měření relativní vlhkosti vzduchu

Doporučená doba trvání měření: cca 5 minut Rozsah měření: 20 % až 90 % Rozlišení: 1 % Přesnost měření: ± 5 % (při teplotě vzduchu 23 °C )

Měření CO2

Doporučená doba trvání měření: cca 2 minuty (podle cirkulace okolního vzduchu) Rozsah měření: 0 až 3000 ppm Rozlišení: 1 ppm (0 – 1000 ppm); 5 ppm (1001 – 2000 ppm);

10 ppm (2001 – 3000 ppm) Přesnost měření: ± 70 ppm nebo ± 5 % (± 7 % při > 2000 ppm) Opakovatelnost: ± 20 ppm (při 400 ppm) Vliv teploty vzduchu (25 °C): ± 2 ppm nebo ± 0,2 % (na 1 °C) Vliv tlaku vzduchu (na 1 mmHg): ± 0,13 %

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku!

Změny vyhrazeny!

VOLTCRAFT CO-50 User guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
