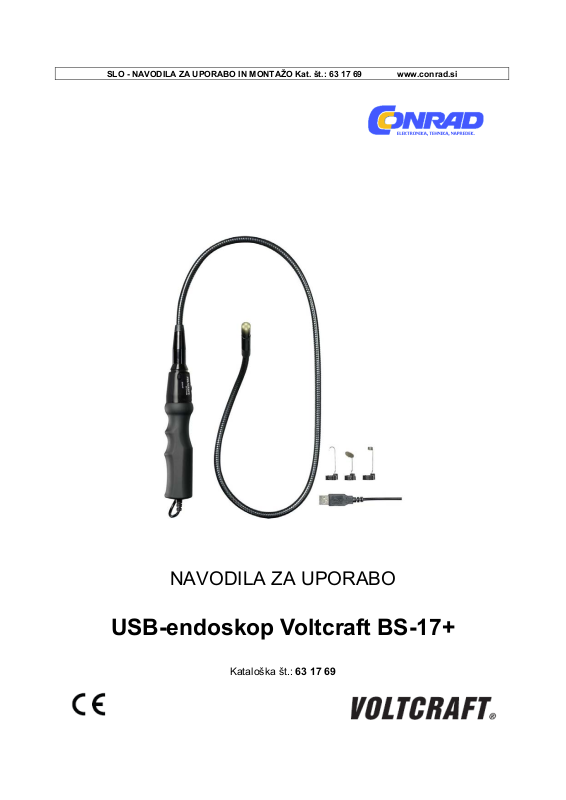

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 63 17 69 www.conrad.si
NAVODILA ZA UPORABO
USB-endoskop Voltcraft BS-17+
Kataloška št.: 63 17 69
KAZALO
PREDVIDENA UPORABA ...................................................................................................... 2
VSEBINA PAKETA ................................................................................................................. 2
VARNOSTNI NAPOTKI .......................................................................................................... 3
a) Osebe/izdelek .................................................................................................................. 3
b) Ostalo .............................................................................................................................. 3
UPRAVLJALNI ELEMENTI ..................................................................................................... 4
SISTEMSKE ZAHTEVE .......................................................................................................... 4
NAMESTITEV PROGRAMSKE OPREME .............................................................................. 4
PRIPRAVA NA UPORABO ..................................................................................................... 5
a) Povezava endoskopa in zagon programske opreme ....................................................... 5
b) Nastavitve osvetljave kamere .......................................................................................... 5
c) Vrstica glavnega menija ................................................................................................... 5
d) Fotografiranje ................................................................................................................... 6
e) Nastavki ........................................................................................................................... 7
VZDRŽEVANJE IN ČIŠČENJE ............................................................................................... 7
ODSTRANJEVANJE ............................................................................................................... 7
TEHNIČNI PODATKI .............................................................................................................. 7
GARANCIJSKI LIST ............................................................................................................... 9
PREDVIDENA UPORABA
Endoskop je v kombinaciji z računalnikom vizualni pripomoček za optično iskanje napak in
pregledovanje sistemov in opreme, ki niso pod napetostjo.
Fleksibilen, dolg vrat z glavo kamere je vodotesen in primeren za uporabo v vodenih
tekočinah (ni primeren za kisline ali baze). Sam ročaj ni vodotesen in ne sme biti izpostavljen
tekočinam oz. ga ne smete potapljati v tekočine.
S fleksibilnim, dolgim vratom lahko barvno kamero na vrhu naprave tudi potisnete na
nedostopna mesta.
Prenos slike na računalnik in napajanje potekata prek USB-vmesnika na računalniku.
Iz varnostnih razlogov in iz razlogov skladnosti (CE) predelava in/ali spreminjanje izdelka
nista dovoljena. Če boste izdelek uporabljali v namene, ki niso v skladu z zgoraj opisanimi,
se lahko izdelek poškoduje. Poleg tega lahko neustrezna uporaba izdelka pripelje do
nevarnosti kot so na primer kratek stik, požar, električni udar itd. Skrbno preberite navodila
za uporabo in jih shranite, če jih boste morda želeli kasneje ponovno prebrati. Izdelek lahko
predate v uporabo tretji osebi samo skupaj s temi navodili za uporabo.
Izdelek izpolnjuje zakonske, državne in evropske zahteve. Vsa imena podjetij in
poimenovanja izdelkov v teh navodilih za uporabo so blagovne znamke svojih lastnikov. Vse
pravice pridržane.
VSEBINA PAKETA
• Endoskop
• Magnetni nastavek
• Zrcalni nastavek
• Kavljast nastavek
• CD s programsko opremo
• Kovček
• Navodila za uporabo
2
VARNOSTNI NAPOTKI
Pozorno preberite navodila za uporabo in upoštevajte predvsem varnostne
napotke. Če ne boste upoštevali varnostnih napotkov in napotkov za pravilno
ravnanje z izdelkom v teh navodilih za uporabo, proizvajalec ne prevzema
odgovornosti za poškodbe oseb in materialno škodo, ki lahko nastane pri
tem. Poleg tega v takšnih primerih izgubite pravico do uveljavljanja garancije.
a) Osebe/izdelek
• Ta izdelek je natančna naprava. Pazite, da vam ne bo padla na tla in je ne izpostavljajte
..udarcem.
•.Osnovna enota ni vodotesna, zato je ne morete uporabljati pod vodo. Osnovno enoto
..zaščitite pred škropljenjem vode.
• Endoskop lahko uporabljate samo za pregledovanje sistemov, ki niso pod napetostjo. Glava
..kamere je iz kovine in lahko povzroči kratek stik.
•.Iz varnostnih razlogov pred vsakim pregledovanjem prekinite dovod napetosti do vseh
..delov sistema.
• Ko naprave ne uporabljate, endoskop in pripadajočo opremo vedno odložite v kovček.
•.Občutljive površine (s politurami za pohištvo itd.) lahko kemično reagirajo z ohišjem
..naprave.
• Naprave nikoli ne začnite uporabljati takoj, ko ste jo prinesli iz hladnega v topel prostor.
..Kondenzna voda, ki pri tem nastane, lahko pod določenimi pogoji uniči napravo. Naprave
..ne vklapljajte in počakajte, da bo njena temperatura enaka sobni temperaturi.
• Opozorilo glede LED-luči: Ne glejte v LED svetlobni snop! Ne glejte vanj neposredno ali z
..optičnimi inštrumenti!
•.V obrtnih obratih je treba upoštevati predpise za preprečevanje nesreč za električne
..naprave in obratna sredstva Sindikata obrtnih delavcev.
• Izdelek ni igrača. Poskrbite, da se ne bo nahajal v bližini otrok in domačih živali.
•.Pazite, da embalaže ne boste pustili nenadzorovano ležati. Vašim otrokom je lahko
..nevarna igrača.
•.Izdelek zaščitite pred ekstremnimi temperaturami, neposredno sončno svetlobo, močnimi
..tresljaji, visoko vlažnostjo, mokroto, vnetljivimi plini, hlapi in topili.
• Izdelka ne izpostavljajte mehanskim obremenitvam.
•.Ko varna uporaba naprave več ni možna, jo nehajte uporabljati in jo zaščitite pred
..nenamerno uporabo. Varna uporaba naprave več ni možna, ko opazite naslednje:
..- vidne poškodbe na napravi,
..- naprava več ne deluje pravilno,
..- naprava je bila dalj časa shranjena pod neugodnimi pogoji okolice ali
..- je bila izpostavljena znatnim obremenitvam pri prevozu.
• Z izdelkom ravnajte pazljivo. Lahko se poškoduje ob sunkih, udarcih ali že ob padcu z
..majhne višine.
• Upoštevajte tudi varnostne napotke in navodila za uporabo drugih naprav, ki jih priključite
..na ta izdelek.
b) Ostalo
• V primeru dvomov o delovanju, varnosti ali priključitvi izdelka se obrnite na strokovnjaka.
•.Vzdrževalna dela, prilagoditve in popravila lahko izvajajo izključno strokovnjaki oz.
..specializirane delavnice. Če imate vprašanja glede pravilne priključitve oz. delovanja
..naprave ali kakšna druga vprašanja, vendar v teh navodilih za uporabo ne najdete
..odgovorov, se obrnite na našo servisno službo ali na kakšnega drugega strokovnjaka.
3
Servisna služba
Telefon: 01 78 11 240
Faks: 01 78 11 250
Elektronska pošta: tehnik@conrad.si
Pon. - čet.: 9.00-17.00
Pet.: 9.00-15.00

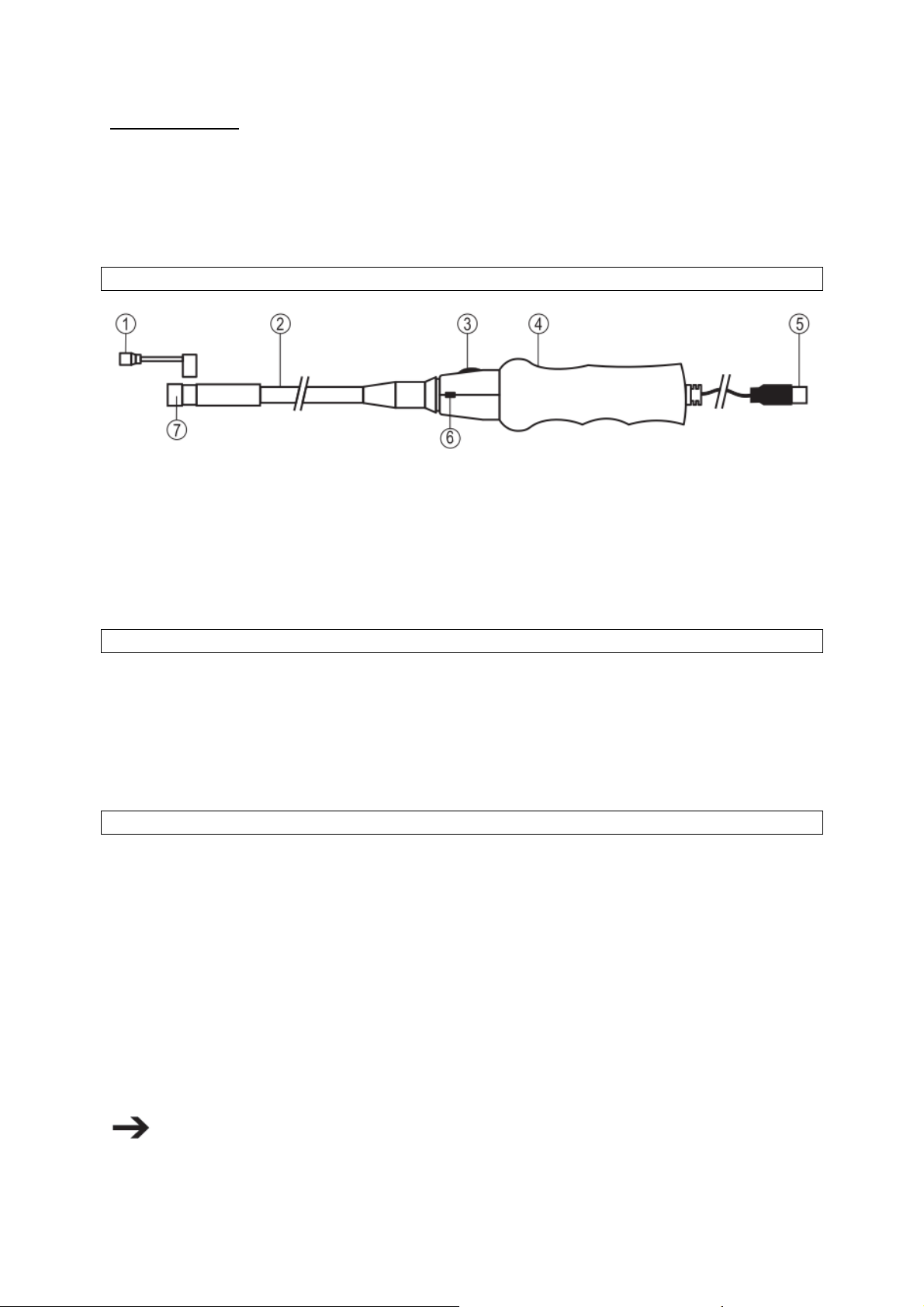

UPRAVLJALNI ELEMENTI
1 Magnetni nastavek, zrcalni nastavek ali kavljast nastavek
2 Fleksibilen, dolg vrat
3 Regulator za osvetljavo LED
4 Ročaj
5 Priključni USB-vtič
6 Tipka za fotografiranje SNAP
7 Glava kamere z osvetlitvijo
SISTEMSKE ZAHTEVE
- Pentium III, 200 MHz ali novejši
- Min. 32 MB RAM
- 40 MB nezasedenega prostora na trdem disku
- CD- ali DVD-pogon
- Operacijski sistemi: Microsoft® Windows 98, ME, 2000, XP, Vista™, 7, 8; MAC OS X 10.4
..ali novejši; Linux Kernel v2.6 ali novejši
NAMESTITEV PROGRAMSKE OPREME
1. Poskrbite, da endoskop ni priključen na računalnik.
2. Zaženite svoj računalnik. Priložen CD vstavite v CD- ali DVD-pogon svojega računalnika.
....Za namestitev potrebujete administratorske pravice.
3. Po vstavljanju CD-ja s programsko opremo se namestitev samodejno zažene. Če se to ne
....zgodi, pojdite do svojega CD- ali DVD-pogona in za zagon namestitve dvokliknite datoteko
....„setup.exe“.
4..Pojavi se varnostno vprašanje za „Windows Logo Test“. Ta test vas opozori, da
....Windows® ne zazna programske opreme. Za potrditev kliknite na „Vseeno nadaljuj“. Če
....želite namestitev prekiniti, kliknite na gumb „Ustavi namestitev“.
5. Potem ko potrdite varnostno vprašanje, se namestitev samodejno zaključi. V odvisnosti od
....operacijskega sistema je morda potreben ponovni zagon. Pri tem si preberite pomoč za
....uporabnika operacijskega sistema Microsoft Windows.
Program „ViewPlayCap“ je univerzalen program za različne naprave. Vse točke
menija, ki niso opisane v teh navodilih za uporabo, ne sodijo med funkcije endoskopa.
4
PRIPRAVA NA UPORABO
V tekočine, ki niso pod napetostjo, lahko potapljate samo glavo kamere in
fleksibilen vrat. Fleksibilnega vrata ne smete potapljati v tekočine dlje kot do
oznake za maksimalni nivo vode „IP67 MAX Water Level“.
Endoskop lahko uporabljate samo za pregledovanje sistemov, ki niso pod
napetostjo. Glava kamere je iz kovine in lahko povzroči kratek stik. Iz
varnostnih razlogov pred vsakim pregledovanjem prekinite dovod napetosti
do vseh delov sistema.
Pazite, da boste dosegali minimalni polmer upogibanja, ki znaša 45 mm.
a) Povezava endoskopa in zagon programske opreme
1..Vključite svoj računalnik in priključni USB-vtič (5) povežite s prostim USB-priključkom na
....svojem računalniku.
2..Računalnik vas bo ob prvi povezavi opozoril na novo strojno opremo. Za namestitev
....gonilnikov za endoskop upoštevajte napotke operacijskega sistema Windows.
3. Zaženite program „ViewPlayCap“.
4..Pomaknite se do zavihka „Devices“ (Naprave) in izberite možnost „USB 2.0 PC Cam“
....(Računalniška kamera USB 2.0). Pomaknite se do zavihka „Options“ (Možnosti) in
....aktivirajte točko menija „Preview“ (Predogled). Prikaže se slika.
b) Nastavitve osvetljave kamere
Z vrtenjem regulatorja za osvetljavo LED (3) lahko nastavite jakost osvetljave za glavo
kamere:
c) Vrstica glavnega menija
File
(Datoteka)
Devices
(Naprave)
Options
(Možnosti)
Set Capture
File
Exit Izhod iz programa.
USB 2.0 PC
Cam
Preview Vklop in izklop prikaza slike.
Preview Format Tukaj izberite želeni video format.
Video Capture
Pin
Izbira mesta shranjevanja in imena datoteke za
videoposnetke. Izberite tip datoteke .avi ali .asf. Na
tem mestu je treba vnesti velikost datoteke.
Za ta izdelek izberite točko menija „USB 2.0 PC Cam“.
Video Format (Video format):
■ Video Standard (video standard, ni možno
spreminjati), ■ Frame Rate (nastavitev števila sličic na
sekundo, 30 sličic/s, ne spreminjajte), ■ Color Space /
Compression (barvni prostor / stiskanje, standardna
nastavitev je YUY2, ne spreminjajte), ■ Output Size
(izhodna velikost, standardno nastavljena na 640 x
480 slikovnih točk, ne spreminjajte)
5
Compression (Stiskanje):
Ni možno spreminjati
Nastavitve potrdite z „Apply“ (Uporabi) in nato z „OK“
(V redu).
Video Capture
Filter
Audio Capture
Filter
Mirror+Flip
Start Capture
Capture
(Snemanje)
Snapshot
(Fotografiranje)
View
(Pogled)
Help
(Pomoč)
d) Fotografiranje
Za snemanje fotografij pritisnite tipko za fotografiranje SNAP (6). Posneta fotografija se
odpre v programu za ogled fotografij operacijskega sistema Windows in se shrani v mapo
„My Pictures“.
Capture Audio Ni nobene funkcije.
Set Time Limit
AVI format
ASF format
Still Image
Snapshot
Still Image
Format
PNG Format
JPG Format
BMP Format
->12M
-> 8M
-> 5M
-> 2M
Original
Always on Top
Show FPS
Open Desktop
Open My
Videos
Open My
Pictures
About
ViewPlayCap...
Odpre se novo okno „Capture Filter Properties“
(lastnosti Capture Filter). Priporočamo vam, da teh
nastavitev ne spremenite.
Ni nobene funkcije.
Zavrti sliko za 180°. Za vrnitev na začetni pogled
ponovno pritisnite „Mirror+Flip“.
Aktivira snemanje videa. Izbiro potrdite s pritiskom
tipke „OK“. Za ustavitev snemanja ponovno pritisnite
„Start Capture“.
Vnos maks. časa snemanja v sekundah. Priporočamo
vam, da te nastavitve ne spremenite.
Izberite tip video datoteke .avi ali .asf.
Snemanje fotografije.
V meniju „Snapshot“ (Fotografiranje) najprej izberite
možnost „Original“ . Nato pod možnostjo „Still Image
Format“ izberite želeno velikost fotografije.
Izberite tip datoteke .png, .jpg ali .bmp. Tovarniško
nastavljen tip datoteke je „JPG Format“ (.jpg).
Ni nobene funkcije.
V meniju „Snapshot“ (Fotografiranje) najprej izberite
možnost „Original“ . Nato pod možnostjo „Still Image
Format“ izberite želeno velikost fotografije.
Ni nobene funkcije.
Ni nobene funkcije.
Odpre namizje.
Odpre mapo „My Videos“.
Odpre mapo „My Pictures“. Tukaj se shranjujejo
fotografije.
Prikaz različice programske opreme in izdajatelja.
6
Funkcijo fotografij lahko izvajate samo z administratorskimi pravicami. Pri tem se
obrnite na administratorja svojega sistema.
e) Nastavki
Za namestitev previdno odprite pritrdilni obroč nastavkov (1) in ga fiksirajte v majhni vdolbini
pod glavo kamere. Pazite, da kosov opreme pri odpiranju ne boste prekomerno upogibali
(nevarnost zloma).
• Magnetni nastavek je namenjen lociranju izgubljenih kovinskih predmetov.
• Zrcalni nastavek lahko vidno polje endoskopa razširi na območja, ki bi bila sicer za glavo
..kamere težko dostopna.
• Kavljast nastavek je namenjen lovljenju manjših predmetov.
VZDRŽEVANJE IN ČIŠČENJE
• Upoštevajte, da sam ročaj ni vodotesen in ne sme biti izpostavljen vlagi oz. ga ne smete
..potapljati v vodo.
• Pred čiščenjem izdelek ločite od USB-priključka.
• Izdelka vam z izjemo občasnega čiščenja ni treba vzdrževati. Za čiščenje uporabite mehko,
..antistatično krpo brez kosmov.
•.Fleksibilen vrat endoskopa po vsaki uporabi v tekočinah temeljito sperite s čisto vodo.
..Fleksibilen vrat dobro posušite, preden endoskop pospravite v kovček.
ODSTRANJEVANJE
Odslužene elektronske naprave vsebujejo reciklažne materiale in ne sodijo med
gospodinjske odpadke.
Izdelek ob koncu njegove življenjske dobe odstranite v skladu z veljavnimi
zakonskimi določili.
S tem boste izpolnili svoje državljanske dolžnosti in prispevali k varstvu okolja.
TEHNIČNI PODATKI
Obratovalna napetost: .................................................... 5 V/DC prek USB-priključka, 200 mA
USB-vmesnik: ...................................................................................................... min. USB 2.0
Senzor kamere: ...................................................................................................... 1/9" CMOS
Ločljivost kamere: .................................................................... 648 x 488 slikovnih točk (VGA)
Število sličic na sekundo: .......................................................................................... 30 sličic/s
Uravnavanje beline: ................................................................................................. samodejno
Osvetlitev: ................................................................................................................ samodejna
Video format: ............................................................................................................. AVI / ASF
Osvetljava kamere: ................................................................................................. 4 bele LED
Pogoji za delovanje: ..................................................................... 0 do +45 °C, 15-85 % rel. vl.
Pogoji za shranjevanje: .............................................................. -10 do 50 °C, 15-85 % rel. vl.
Polmer upogibanja: ..................................................................................................... > 45 mm
Ø glave kamere: ............................................................................................................... 8 mm
Vidno polje: .......................................................................................................................... 54°
Fokus: ......................................................................................................................... > 60 mm
7
Dolžina fleksibilnega vrata: ....................................................................... pribl. 93,5 cm ±2 cm
Dolžina kabla: ....................................................................................................... pribl. 200 cm
Operacijski sistemi: .............................................. Windows® 98, ME, 2000, XP, Vista™, 7, 8;
........................................................................................................ MAC OS X 10.4 ali novejši;
...................................................................................................... Linux Kernel v2.6 ali novejši
Mere (D): .......................................................................................... pribl. 115 cm (brez kabla)
Teža: ....................................................................................................................... pribl. 300 g
Ta navodila za uporabo so publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje.
Pridržujemo si vse pravice vključno s prevodom. Za kakršnokoli reproduciranje, npr. fotokopiranje,
snemanje na mikrofilm ali zajemanje z elektronskimi sistemi za obdelavo podatkov, je potrebno pisno
dovoljenje izdajatelja. Ponatiskovanje, tudi delno, je prepovedno.
Ta navodila za uporabo so v skladu s tehničnim stanjem izdelka v času tiskanja navodil. Pridržujemo
si pravico do sprememb tehnike in opreme.
© 2015 by Conrad Electronic d.o.o. k.d.
8
GARANCIJSKI LIST
Izdelek: USB-endoskop Voltcraft BS-17+
Kat. št.: 63 17 69
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
248
www.conrad.si
, info@conrad.si
9
Loading...
