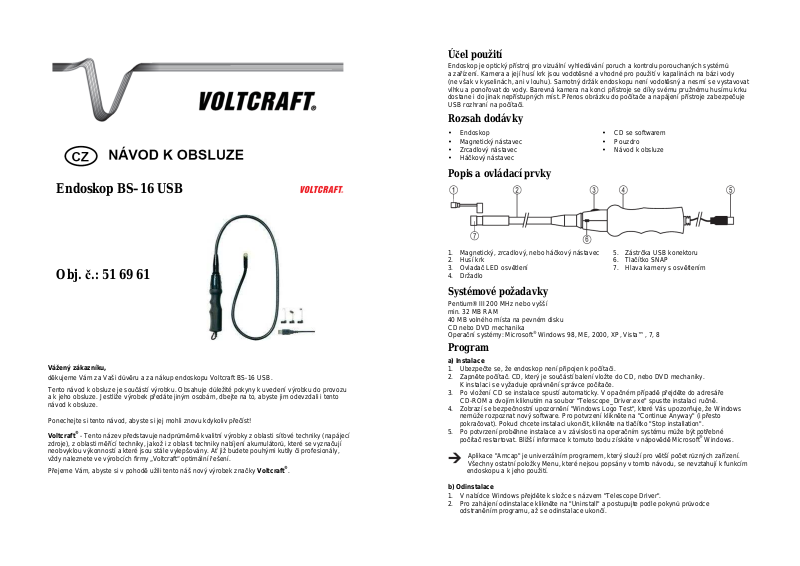

Endoskop BS–16 USB
Obj. č.: 51 69 61
Vážený zákazníku,
děkujeme Vám za Vaši d ůvěru a za nákup endoskopu Voltcraft BS-16 USB.
Tento návod k obsluze je sou částí výrobku. Obsahuje d ůležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek p ředáte jiným osobám, dbejte na to, abyste jim odevzd ali i tento návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znov u kdykoliv přečíst!
Voltcraft® - Tento název p ředstavuje nadprůměrně kvalitní výrobky z oblasti sí ťové techniky (napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení a kumulátor ů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšován y. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohod ě užili tento náš nový výrobek zna čky Voltcraft® .
Ú čel použití
Endoskop je optický p řístroj pro vizuální vyhledávání poruch a kontrolu p orouchaných systémů a zařízení. Kamera a její husí krk jsou vodotěsné a vhodné pro použití v kapalinách na bázi vody
(ne však v kyselinách, ani v louhu). Samotný držák endoskopu není vodotěsný a nesmí se vystavovat vlhku a ponořovat do vody. Barevná kamera na konci p řístroje se díky svému pružnému husímu krku dostane i do jinak nepřístupných míst. P řenos obrázku do po čítače a napájení p řístroje zabezpečuje USB rozhraní na počítači.
Rozsah dodávky
∙ |
Endoskop |
∙ |
CD se softwarem |
∙ |
Magnetický nástavec |
∙ |
Pouzdro |
∙ |
Zrcadlový nástavec |
∙ |
Návod k obsluze |
∙Há čkový nástavec
Popis a ovládací prvky
1. |
Magnetický, zrcadlový, nebo há čkový nástavec |
5. |
Zástr čka USB konektoru |
2. |
Husí krk |
6. |
Tlačítko SNAP |
3. |
Ovladač LED osvětlení |
7. |
Hlava kamery s osvětlením |
4. |
Držadlo |
|
|
Systémové požadavky
Pentium® III 200 MHz nebo vyšší min. 32 MB RAM
40 MB volného místa na pevném disku CD nebo DVD mechanika
Operační systémy: Microsoft® Windows 98, ME, 2000, XP, Vista™, 7, 8
Program
a) Instalace
1.Ubezpečte se, že endoskop není p řipojen k počítači.
2.Zapněte počítač. CD, který je sou částí balení vložte do CD, nebo DVD mechaniky. K instalaci se vyžaduje oprávn ění správce po čítače.
3.Po vložení CD se instalace spustí automaticky. V opačném případě přejděte do adresá ře CD-ROM a dvojím kliknutím na soubor "Telescope_Driver.exe" spusťte instalaci ručně.
4.Zobrazí se bezpečnostní upozornění "Windows Logo Test", které Vás upozor ňuje, že Windows nemůže rozpoznat nový software. Pro potvrzení klikn ěte na "Continue Anyway" (i přesto pokračovat). Pokud chcete instalaci ukončit, klikněte na tlačítko "Stop installation".
5.Po potvrzení proběhne instalace a v závislosti na opera čním systému může být pot řebné počítač restartovat. Bližší informace k tomuto bodu získát e v nápov ědě Microsoft® Windows.
Aplikace "Amcap" je univerzálním programem, který s louží pro v ětší počet různých za řízení. Všechny ostatní položky Menu, které nejsou popsány v tomto návodu, se nevztahují k funkcím endoskopu a k jeho použití.
b) Odinstalace
1.V nabídce Windows přejděte k složce s názvem "Telescope Driver".
2.Pro zahájení odinstalace klikn ěte na "Uninstall" a postupujte podle pokynů průvodce odstraněním programu, až se odinstalace ukon čí.
Obsluha
Hlavu kamery a její husí krk ponořujte pouze do kapalin, ve kterých není elektrické napětí. Husí krk se nesmí ponořit hlouběji, než ukazuje zna čka maximálního ponoru "IP67 max. water level".
Endoskop se smí použít pouze pro kontrolu systémů, které jsou odpojeny
od elektrického proudu. Hlava kamery je vyrobena zkovu, což m ůže vést ke vzniku zkratů. Z bezpečnostních důvodů vypínejte před každou kontrolou všechny sou části sledovaného zařízení. Dávejte pozor, abyste se s husím krkem nikdynedostali
pod minimální poloměr ohybu, který je 60 mm.
a) Připojení endoskopu a spušt ění softwaru
1.Zapněte počítač a zástr čku konektoru USB připojte k volnému USB portu na počítači.
2.Při prvním připojení Vás po čítač bude informovat o nalezení nového hardwaru. Postupujte podle pokynů Windows, aby se nainstalovaly potřebné ovladače zařízení.
3.V nabídce programů Windows přejděte ke složce "Telescope Driver" a otev řete program "Amcap".
4.Přejděte na záložku za řízení "Devices" a vyberte "Telescope Driver". Poté přejděte na záložku možnosti "Options" a aktivujte položku náhledu "Pre view". Na obrazovce se zobrazí obraz
z kamery.
Je možné, že pokud už byla nainstalována jiná USB k amera, objeví se v průběhu otevírání programu chybová zpráva. V takovém p řípadě vyberte v hlavní nabídce položky "Devices" ovladač "Telescope Driver".
b) Zapnutí osvětlení kamery
Otá čením ovladače LED osvětlení (3) můžete nastavit intenzitu osv ětlení na kameře:
Snížení Zvýšení
c) Lišta hlavní nabídky
File (soubor) |
Set Capture File… |
Zde vyberte umístění video nahrávek (avi). |
|
|
Soubor musí mít koncovku ".avi". Program |
|
|
Vás požádá, abyste zadali velikost souboru. |
|
Allocate File Space… |
Zadejte velikost úložišt ě a zobrazí se velikost, |
|
|
která je k dispozici. Pod položkou menu |
|
|
"Capture File Size" lze vložit velikost |
|
|
v megabytech (MB). |
|
Save Captured Video… |
Uložení záznamu s video nahrávkou. |
|
Exit |
Ukončení programu |
Devices (zařízení) |
Telescope Driver |
Pro tento přístroj zvolte položku menu |
|
|
"Telescope Driver". |
Options (možnosti) |
Preview (náhled) |
Zapínáte a vypínáte zobrazení obra zu |
|
|
z kamery. |
|
Video Capture Filter… |
Viz níže část "d) nastavení obrazu". |
|
Video Capture Pin |
Video formát : |
|
|
● Video standard (nelze měnit) ● Frame rate |
|
|
(nastavení počet snímků za sekundu, |
|
|
neměňte nastavení 30 obr./sek.) ● Colour |
|
|
space / Compression (neměňte výchozí |
|
|
nastavení RGB 24) ● Output size (neměňte |
|
|
výchozí výstupní velikost 640 x 480). |
|
|
● Komprese: |
|
|
Nelze měnit. |
|
|
Nastavení potvrďte klepnutím na "Apply" |
|
|
a poté na "OK". |
Capture (záznam) |
Start Capture |
Spuštění videozáznamu. Potvr ďte kliknutí |
|
|
na "OK", nebo zrušte klinutím na "Cancel". |
|
Stop Capture |
Konec nahrávání. |
|
Set Frame Rate… |
Nastavení počet snímků za sekundu |
|
|
nahrávky. Nastavení nechte na 30 |
|
|
frames/sec. Potvrďte klepnutím na "OK", |
|
|
zrušte pomocí "Cancel". |
|
Set Time Limit… |
Zadejte maximální délku nahrávání |
|
|
v sekundách. Doporu čujeme, abyste toto |
|
|
nastavení neměnili. Potvrďte kliknutím |
|
|
na "OK", zrušte pomocí "Cancel". |
V stavové liště pod hlavním obrázkem se zobrazuje po čet zachycených obrázk ů.
Ovladač, který je sou částí dodávky je kompatibilní s TWAIN32.
Kameru lze používat s jakýmkoli programem, který po dporuje toto rozhraní.
d) nastavení obrazu
Vlastnosti streamu |
|
Image Control (nastavení obrazu): |
|
(Potvrďte kliknutím |
|
● Image mirror (zrcadlový obraz) ● Image flip (otočení obrázku) ● Brightness |
|
na "OK", zrušte |
|
(nastavení jasu) ● Contrast (nastavení kontrastu) ● Gamma (nastavení |
|
pomocí "Cancel") |
|
kontrastu barvy) ● Hue (nastavení sytosti barvy) ● Sharpness (nastavení |
|
|
|
ostrosti) ● VGA snap size (nastavení velikosti obrazu, nechte nastavení na |
|
|
|
640 x 480) ● Zoom (nastavení přiblížení v %). |
|
|
|
Auto Mode Control (automatické nastavení): |
|
|
|
Pro dosažení nejlepší dosažitelné kvality obrazu ne chte zaškrtnuta nastavení. |
|
|
|
Deafault (výchozí - základní nastavení) : |
|
|
|
|
|
|
|
● Reset (resetování) ● Save (uložení nastavení) ● Restore (obnovení |
|
|
|
výchozího nastavení) |
|
|
|
In/Out Door (uvnitř/venku) |
|
|
|
● Indoor (uvnitř) ● Outdoor (venku) |
|
|
|
Flickr (rychlost míhavého impulzu): |
|
|
|
Nastavte rychlost impulzu |
|
|
|
Extra Control (další nastavení): |
|
|
|
● Backlight compensation (kompenzace protisvětla) ● B/W Mode (černobílý |
|
|
|
režim) |
|
Efekty a orámování |
Effect (efekty): |
||
(Potvrďte kliknutím |
|
● Disable (zakázat) ● Invert ● Black/White ● Green Mono ● Gray scale ● |
|
na "OK", zrušte |
|
Blue Mono ● Red Mono ● Emboss ● Find Edge ● Mosaic ● Wind ● Solarize ● |
|
pomocí "Cancel") |
|
Sepia ● Bathroom ● Sketch ● Oil Paint ● Distort H ● Distort V ● Monitor |
|
|
|
Frame (rám) : |
|
|
|
● Disable (zakázat) ● Flowers ● Paper ● Snipe ● Snowman |
e) Snímkování
Pro zachycení snímku stiskněte tlačítko SNAP (6). Otevře se nové okno se zachyceným snímkem:
File (F) |
Save - uloží obrázek ve formátu ".jpg". |
|
Exit - ukončení režimu snímku |
Rotate Orientation |
Otá čení obrazu ve zvoleném úhlu |
Help (H) |
Zobrazí se informace o programu |
pro použití funkce snímkování pot řebujete oprávn ění správce.
Vpřípadě potřeby se spojte se svým administrátorem.
f)Nástavce
Opatrně otevřete upevňovací kroužek nástavc ů (1) a připevněte ho do malé drážky pod hlavou kamery. Při otevírání nástavce p říliš neohýbejte, aby se nezlomily.
∙ Magnetický nástavec pomáhá lokalizovat kovové p ředměty.
∙Zrcadlový nástavec rozši řuje zorné pole na oblasti, ke kterým by se jinak hlava kamery jen těžko dostala.
∙Há čkový nástavec umož ňuje zachycení malých p ředmětů.
