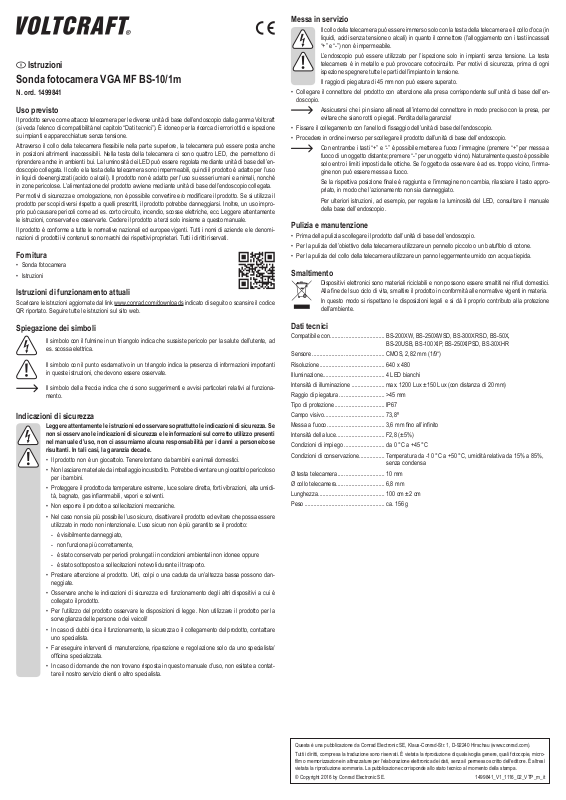

Istruzioni

Sonda fotocamera VGA MF BS-10/1m

N. ord. 1499841

Uso previsto

Il prodotto serve come attacco telecamera per le diverse unità di base dell’endoscopio dalla gamma Voltcraft (si veda l’elenco di compatibilità nel capitolo “Dati tecnici”). È idoneo per la ricerca di errori ottici e ispezione su impianti e apparecchiature senza tensione.

Attraverso il collo della telecamera flessibile nella parte superiore, la telecamera può essere posta anche in posizioni altrimenti inaccessibili. Nella testa della telecamera ci sono quattro LED, che permettono di riprendere anche in ambienti bui. La luminosità dei LED può essere regolata mediante unità di base dell’endoscopio collegata. Il collo e la testa della telecamera sono impermeabili, quindi il prodotto è adatto per l’uso in liquidi de-energizzati (acido o alcali). Il prodotto non è adatto per l’uso su esseri umani e animali, nonché in zone pericolose. L’alimentazione del prodotto avviene mediante unità di base dell’endoscopio collegata.

Per motivi di sicurezza e omologazione, non è possibile convertire e/o modificare il prodotto. Se si utilizza il prodotto per scopi diversi rispetto a quelli prescritti, il prodotto potrebbe danneggiarsi. Inoltre, un uso improprio può causare pericoli come ad es. corto circuito, incendio, scosse elettriche, ecc. Leggere attentamente le istruzioni, conservarle e osservarle. Cedere il prodotto a terzi solo insieme a questo manuale.

Il prodotto è conforme a tutte le normative nazionali ed europee vigenti. Tutti i nomi di aziende e le denominazioni di prodotti ivi contenuti sono marchi dei rispettivi proprietari. Tutti i diritti riservati.

Fornitura

• Sonda fotocamera

• Istruzioni

Istruzioni di funzionamento attuali

Scaricare le istruzioni aggiornate dal link www.conrad.com/downloads indicato di seguito o scansire il codice QR riportato. Seguire tutte le istruzioni sul sito web.

Spiegazione dei simboli

Il simbolo con il fulmine in un triangolo indica che sussiste pericolo per la salute dell’utente, ad es. scossa elettrica.

Il simbolo con il punto esclamativo in un triangolo indica la presenza di informazioni importanti in queste istruzioni, che devono essere osservate.

Il simbolo della freccia indica che ci sono suggerimenti e avvisi particolari relativi al funzionamento.

Indicazioni di sicurezza

Leggere attentamente le istruzioni ed osservare soprattutto le indicazioni di sicurezza. Se non si osservano le indicazioni di sicurezza e le informazioni sul corretto utilizzo presenti nel manuale d’uso, non ci assumiamo alcuna responsabilità per i danni a persone/cose risultanti. In tali casi, la garanzia decade.

•Il prodotto non è un giocattolo. Tenere lontano da bambini e animali domestici.

•Non lasciare materiale da imballaggio incustodito. Potrebbe diventare un giocattolo pericoloso per i bambini.

•Proteggere il prodotto da temperature estreme, luce solare diretta, forti vibrazioni, alta umidità, bagnato, gas infiammabili, vapori e solventi.

•Non esporre il prodotto a sollecitazioni meccaniche.

•Nel caso non sia più possibile l’uso sicuro, disattivare il prodotto ed evitare che possa essere utilizzato in modo non intenzionale. L’uso sicuro non è più garantito se il prodotto:

-- è visibilmente danneggiato,

-- non funziona più correttamente,

-- è stato conservato per periodi prolungati in condizioni ambientali non idonee oppure -- è stato sottoposto a sollecitazioni notevoli durante il trasporto.

•Prestare attenzione al prodotto. Urti, colpi o una caduta da un’altezza bassa possono danneggiate.

•Osservare anche le indicazioni di sicurezza e di funzionamento degli altri dispositivi a cui è collegato il prodotto.

•Per l’utilizzo del prodotto osservare le disposizioni di legge. Non utilizzare il prodotto per la sorveglianza delle persone o dei veicoli!

•In caso di dubbi circa il funzionamento, la sicurezza o il collegamento del prodotto, contattare uno specialista.

•Far eseguire interventi di manutenzione, riparazione e regolazione solo da uno specialista/ officina specializzata.

•In caso di domande che non trovano risposta in questo manuale d’uso, non esitate a contattare il nostro servizio clienti o altro specialista.

Messa in servizio

Il collo della telecamera può essere immerso solo con la testa della telecamera e il collo d’oca (in liquidi, acidi senza tensione o alcali) in quanto il connettore (l’alloggiamento con i tasti incassati “+” e “-”) non è impermeabile.

L’endoscopio può essere utilizzato per l’ispezione solo in impianti senza tensione. La testa telecamera è in metallo e può provocare cortocircuito. Per motivi di sicurezza, prima di ogni ispezione spegnere tutte le parti dell’impianto in tensione.

Il raggio di piegatura di 45 mm non può essere superato.

•Collegare il connettore del prodotto con attenzione alla presa corrispondente sull’unità di base dell’endoscopio.

Assicurarsi che i pin siano allineati all’interno del connettore in modo preciso con la presa, per evitare che siano rotti o piegati. Perdita della garanzia!

•Fissare il collegamento con l’anello di fissaggio dell’unità di base dell’endoscopio.

•Procedere in ordine inverso per scollegare il prodotto dall’unità di base dell’endoscopio.

Con entrambe i tasti “+” e “-” è possibile mettere a fuoco l’immagine (premere “+” per messa a fuoco di un oggetto distante; premere “-” per un oggetto vicino). Naturalmente questo è possibile solo entro i limiti imposti dalle ottiche. Se l’oggetto da osservare è ad es. troppo vicino, l’immagine non può essere messa a fuoco.

Se la rispettiva posizione finale è raggiunta e l’immagine non cambia, rilasciare il tasto appropriato, in modo che l’azionamento non sia danneggiato.

Per ulteriori istruzioni, ad esempio, per regolare la luminosità del LED, consultare il manuale della base dell’endoscopio.

Pulizia e manutenzione

•Prima della pulizia scollegare il prodotto dall’unità di base dell’endoscopio.

•Per la pulizia dell’obiettivo della telecamera utilizzare un pennello piccolo o un batuffolo di cotone.

•Per la pulizia del collo della telecamera utilizzare un panno leggermente umido con acqua tiepida.

Smaltimento

Dispositivi elettronici sono materiali riciclabili e non possono essere smaltiti nei rifiuti domestici.

Alla fine del suo ciclo di vita, smaltire il prodotto in conformità alle normative vigenti in materia.

In questo modo si rispettano le disposizioni legali e si dà il proprio contributo alla protezione dell’ambiente.

Dati tecnici

Compatibile con....................................	BS-200XW, BS-250XWSD, BS-300XRSD, BS-50X,
	BS-20USB, BS-100XIP, BS-250XIPSD, BS-30XHR
Sensore.................................................	CMOS, 2,82 mm (1/9“)
Risoluzione............................................	640 x 480
Illuminazione.........................................	4 LED bianchi
Intensità di illuminazione.......................	max. 1200 Lux ±150 Lux (con distanza di 20 mm)
Raggio di piegatura...............................	>45 mm
Tipo di protezione..................................	IP67
Campo visivo.........................................	73,8º
Messa a fuoco.......................................	3,6 mm fino all’infinito
Intensità della luce................................	F2,8 (±5%)
Condizioni di impiego............................	da 0 °C a +45 °C
Condizioni di conservazione.................	Temperatura da -10 °C a +50 °C, umidità relativa da 15% a 85%,
	senza condensa
Ø testa telecamera................................	10 mm
Ø collo telecamera................................	6,8 mm
Lunghezza.............................................	100 cm ±2 cm
Peso......................................................	ca. 156 g
