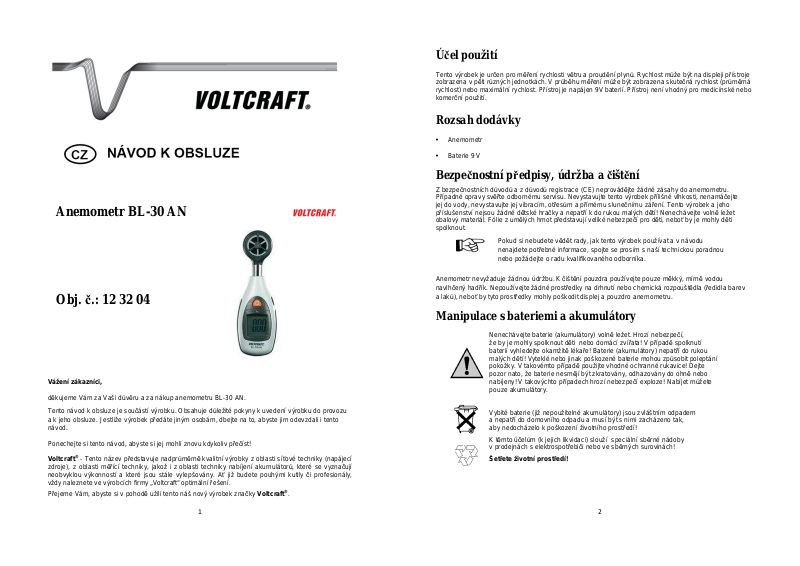

VOLTCRAFT BL-30 AN User guide [cs]

Anemometr BL-30 AN

Obj. č.: 12 32 04

Vážení zákazníci,

děkujeme Vám za Vaši d ůvěru a za nákup anemometru BL-30 AN.

Tento návod k obsluze je sou částí výrobku. Obsahuje d ůležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek p ředáte jiným osobám, dbejte na to, abyste jim odevzd ali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znov u kdykoliv přečíst!

Voltcraft® - Tento název p ředstavuje nadprůměrně kvalitní výrobky z oblasti sí ťové techniky (napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení a kumulátor ů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšován y. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohod ě užili tento náš nový výrobek zna čky Voltcraft® .

Ú čel použití

Tento výrobek je ur čen pro měření rychlosti větru a proudění plynů. Rychlost může být na displeji p řístroje zobrazena v pěti různých jednotkách. V pr ůběhu měření může být zobrazena skute čná rychlost (pr ůměrná rychlost) nebo maximální rychlost. P řístroj je napájen 9V baterií. P řístroj není vhodný pro medicínské nebo komerční použití.

Rozsah dodávky

∙Anemometr

∙Baterie 9 V

Bezpečnostní předpisy, údržba a čišt ění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovád ějte žádné zásahy do anemometru. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu zá ření. Tento výrobek a jeho příslušenství nejsou žádné d ětské hračky a nepatří k do rukou malých d ětí! Nenechávejte voln ě ležet obalový materiál. Fólie z um ělých hmot p ředstavují veliké nebezpečí pro děti, neboť by je mohly děti spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se prosím s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

Anemometr nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze m ěkký, mírn ě vodou navlhčený had řík. Nepoužívejte žádné prost ředky na drhnutí nebo chemická rozpoušt ědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro anemometru.

Manipulace s bateriemi a akumulátory

Nenechávejte baterie (akumulátory) voln ě ležet. Hrozí nebezpe čí,

že by je mohly spolknout d ěti nebo domácí zví řata! V případě spolknutí baterií vyhledejte okamžit ě lékaře! Baterie (akumulátory) nepat ří do rukou malých d ětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto p řípadě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesm ějí být zkratovány, odhazovány do ohn ě nebo nabíjeny! V takovýchto p řípadech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory.

Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno t ak, aby nedocházelo k poškození životního prost ředí!

K těmto ú čelům (k jejich likvidaci) slouží speciální sb ěrné nádoby v prodejnách s elektrospot řebiči nebo ve sběrných surovinách!

Šet řete životní prost ředí!

Ovládací prvky

1. Jednotka rychlosti

2. Hodnota rychlosti

3. Symbol baterie

4. On/off tlačítko

5. Vrtulka

6. Indikátor pr ůměrné hodnoty

7. Indikátor maximální hodnoty

8. Senzor pro podsvícení pozadí

9. MAX/AVG tlačítko

Vkládání/výměna baterií

1.Otevřete přihrádku baterie na zadní stran ě přístroje.

2.Vložte vhodnou baterii 9 V

3.Uzavřete přihrádku baterie.

Baterii je třeba vyměnit jakmile se na displeji zobrazí symbol baterie.

Obsluha

Nikdy se nedotýkejte vrtulky ani nezasouvejte žádné předměty do prostoru vrtulky, může dojít k jejímu poškození.

1.Pro zapnutí přístroje stiskněte tlačítko on/off.

2.Podržte vrtulku v prostoru, kde chcete zm ěřit rychlost proudění vzduchu/plynu. Na displeji se zobrazí hodnota rychlosti proudění v metrech za sekundu (m/s).

3.Stiskněte a podržte p řibližn ě jednu sekundu stisknuté tlačítko MAX/AVG pro změnu jednotky rychlosti. Vybrat si můžete z následujících jednotek:

-Míle za hodinu (MPH)

-Stopy za minutu (FPM)

-Uzly (KNT)

-Kilometry za hodinu (KPH)

4.Stisknutím tlačítka MAX/AVG v průběhu měření dojde k zobrazení pouze nejvyšší naměřené hodnoty za jednotlivý pr ůběh měření. Nahoře na displeji se zobrazí MAX indikátor m ěření maximální hodnoty.

5.Opětovným stisknutím tla čítka MAX/AVG dojde k zobrazení průměrné hodnoty rychlosti proudění

vrámci aktuálního m ěření. Nahoře na displeji se zobrazí AVG indikátor m ěření průměrné hodnoty.

6.Stiskněte MAX/AVG tlačítko ještě jednou pro návrat do režimu m ěření aktuální rychlosti proud ění.

7.Stisknutím on/off tlačítka přístroj vypnete.

K vymazání maximálních a průměrných hodnot dojde po každém vypnutí p řístroje. Naposledy zvolená jednotka rychlosti zůstane aktivní i přidavším spušt ění přístroje. Na zadní straně přístroje, nad přihrádkou baterie, je závit, který může být použit

pro připevnění přístroje ke stojanu. Jakmile dojde ke zhoršení okoln ích světelných podmínek, dojde k automatickému zapnutí podsvícenípozadí displeje.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpad ů. Likviduje odpad na konci doby životnosti p řístroje přiměřeně podle platných zákonných ustanovení.

Šet řete životní prost ředí! Přispějte k jeho ochraně!

Záruka

Na anemometr BL-30 AN poskytujeme záruku 24 měsíců.

Záruka se nevztahuje na škody, které vyplývají z ne odborného zacházení, nehody, opot řebení, nedodržení návodu k obsluze nebo zm ěn na přístroji, provedených t řetí osobou.

Technické údaje

Napájení:		Baterie 9 V
Spotřeba:		max. 8 mA

Četnost měření:		1 měření za sekundu

Automatické vypnutí:		Po uplynutí cca 15 minut

Provozní teplota:		0°C až +50°C, < 80% RH

Skladovací teplota:		-10°C až +60°C, < 80% RH

Rozměry (Š x V x H):		54 x 165 x 34 mm

Hmotnost:		139 g


Jednotka	Rozsah měření			Rozlišení	Přesnost
Metry za sekundu (m/s)	1,1		– 30,00 m/s	0,01 m/s	± (3% + 0,20 m/s)

Míle za hodinu (MPH)	0,9		– 67,0 mph	0,1 mph	± (3%	+ 0,4 mph)

Stopy za minutu (FPM)	80 – 5900 ft/min			1 ft / min	± (3%	+ 40 ft/min)

Uzly (KNT)	0,8		– 58 uzlů (knots)	0,1 uzlů (knots)	± (3%	+ 0,4 knots)

Kilometry za hodinu (KPH)	0,8		– 108,0 km/h	0,1 km/h	± (3%	+ 1,0 km/h)

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako nap ř. fotokopie, jsou předmětem souhlasu společnosti

Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá	technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o.	KOV/10/2010
