VOLTCRAFT BC-600 User guide [ml]

D BEDIENUNGSANLEITUNG

BC-600 BLEI-AKKU-STECKERLADEGERÄT VERSION 07/15

BEST.-NR. 1340437

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Produkt ist dazu bestimmt, Blei-Akkus der Typen Blei-Gel, Blei-Säure oder Blei-Vlies mit einer Nennspannung von 2 V, 6 V oder 12 V und einer Kapazität bis max. 12 Ah aufzuladen. Der Anschluss erfolgt über ein Ladekabel mit Krokodilklemmen.

Das Steckerladegerät darf nur an haushaltsüblichen Wechselspannungen von 100 bis 240 V/AC betrieben werden. Das Steckerladegerät ist gegen Überlastung und Kurzschluss gesichert.

Aus Sicherheitsund Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/ oder verändern. Es dürfen keine Batterien (z.B. Zink-Kohle, Alkaline, usw.) und keine anderen Akkutypen (z.B. NiMH, Lilon usw.) angeschlossen und geladen werden.

Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Explosion, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

LIEFERUMFANG

•Steckerladegerät

•Bedienungsanleitung

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung

nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sach-

schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen/Produkt

•Das Produkt ist kein Spielzeug. Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

Kinder könnten versuchen, Gegenstände in das Produkt zu stecken. Hierdurch wird nicht nur das Produkt beschädigt, sondern es besteht Verletzungsgefahr, außerdem Lebensgefahr durch einen elektrischen Schlag!

•Das Produkt ist in Schutzklasse II aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Schutzkontakt-Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.

Die Netzsteckdose, die zum Anschluss verwendet wird, muss sich in der Nähe des Steckerladegeräts befinden und leicht zugänglich sein.

•Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen zugelassen, es darf nicht feucht oder nass werden.

•Gießen Sie nie Flüssigkeiten über oder neben dem Produkt aus. Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Vasen oder Pflanzen, auf oder neben dem Ladegerät auf. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen Schlages! Sollte dennoch Flüssigkeit ins Geräteinnere gelangt sein, schalten Sie sofort die Netzsteckdose, an der das Produkt angeschlossen ist, allpolig ab (Sicherung/Sicherungsautomat/ FI-Schutzschalter des zugehörigen Stromkreises abschalten). Ziehen Sie erst danach das Produkt aus der Netzsteckdose und wenden Sie sich an eine Fachkraft. Betreiben Sie das Produkt nicht mehr.

•Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim Transport bzw. einer Lagerung:

-Nässe oder zu hohe Luftfeuchtigkeit,

-extreme Kälte oder Hitze,

-direkte Sonneneinstrahlung,

-Staub oder brennbare Gase, Dämpfe oder Lösungsmittel,

-starke Vibrationen,

-starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.

•Der Betrieb in Umgebungen mit hohem Staubanteil, mit brennbaren Gasen, Dämpfen oder Lösungsmitteln ist nicht gestattet. Es besteht Explosionsund Brandgefahr!

•Achten Sie auf eine ausreichende Belüftung des Akkus am Aufstellungsort. Das Steckerladegerät und der Akku müssen so aufgestellt/platziert werden, dass eine Luftzirkulation stattfinden kann. Decken Sie Steckerladegerät und Akku niemals ab.

•Stecken Sie niemals Gegenstände in eventuell vorhandene Öffnungen des Gehäuses, es besteht Lebensgefahr durch einen elektrischen Schlag!

•Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird, kann Kondenswasser entstehen. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es mit der Netzspannung verbinden und einschalten. Dies kann u.U. mehrere Stunden dauern. Andernfalls kann nicht nur das Produkt zerstört werden, sondern es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

•Das Produkt darf nie mit feuchten oder nassen Händen angefasst werden. Andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

•Das Steckerladegerät und das Ladekabel darf nicht gequetscht oder durch scharfe Kanten beschädigt werden.

•Verwenden Sie das Produkt nicht, wenn es beschädigt ist. Es besteht Lebensgefahr durch einen elektrischen Schlag!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

-das Produkt sichtbare Beschädigungen aufweist,

-das Produkt nicht oder nicht richtig arbeitet (austretender Qualm bzw. Brandgeruch, hörbare Knistergeräusche, Verfärbungen am Produkt oder angrenzenden Flächen),

-das Produkt unter ungünstigen Verhältnissen gelagert wurde,

-schwere Transportbeanspruchungen aufgetreten sind.

•Wenn das Produkt Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose allpolig ab, an der das Produkt angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten). Ziehen Sie erst danach das Steckerladegerät aus der Netzsteckdose. Betreiben Sie das Produkt nicht mehr, sondern bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

•Benutzen Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

•Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der Akkus, an die das Produkt angeschlossen wird.

•Beachten Sie unbedingt beim Laden von Akkus die Ladevorschriften des jeweiligen Akku-Herstellers.

•Bei unsachgemäßer Handhabung (falscher Akkutyp, falscher Spannungsbereich oder Falschpolung) kann der Akku überladen bzw. zerstört werden. Im schlimmsten Fall kann der Akku explodieren und dadurch erheblichen Schaden anrichten.

•Halten Sie Sendeanlagen (Funktelefone, Sendeanlagen für Modellbau usw.) vom Ladegerät fern, weil die einfallende Senderabstrahlung zur Störung des Ladebetriebs bzw. zur Zerstörung des Ladegerätes und damit auch der Akkus führen kann.

•Ladegeräte und die angeschlossenen Akkus dürfen nicht unbeaufsichtigt betrieben werden.

b) Sonstiges

•Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

•Lassen Sie Wartungs-, Anpassungsund Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

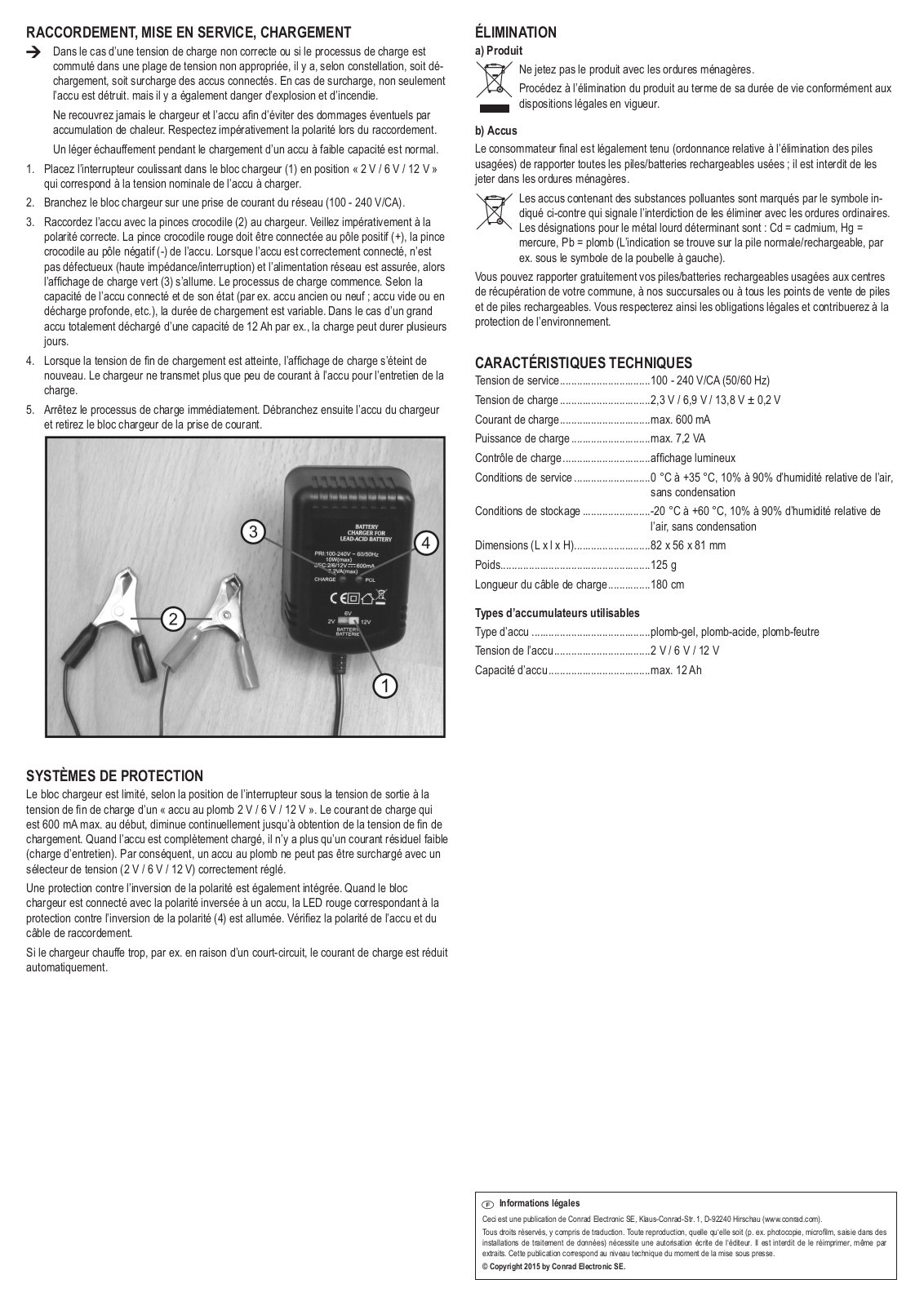

ANSCHLUSS, INBETRIEBNAHME, LADUNG

Bei nicht korrekt eingestellter Ladespannung oder wenn während dem Ladevorgang auf einen nicht passenden Spannungsbereich umgeschaltet wird, erfolgt je nach Konstellation entweder eine Entladung oder Überladung des angeschlossenen Akkus. Im Falle einer Überladung wird nicht nur der Akku zerstört. Es besteht auch Explosionsund Brandgefahr.

Decken Sie niemals das Ladegerät und den Akku ab, um eventuelle Schäden durch Wärmestau zu vermeiden. Beachten Sie beim Anschluss unbedingt die Polarität.

Eine leichte Erwärmung während des Ladens eines Akkus mit geringer Kapazität ist normal.

1.Stellen Sie den Schiebeschalter im Steckerladegerät (1) in die Position „2 V / 6 V / 12 V“, die zur Nennspannung des zu ladenden Akkus passt.

2.Verbinden Sie das Steckerladegerät mit einer Netzsteckdose (100 - 240 V/AC).

3.Schließen Sie mit den Krokodilklemmen (2) den Akku an das Ladegerät an. Achten Sie hierzu unbedingt auf die richtige Polarität. Die rote Krokodilklemme muss an den Pluspol, die schwarze Krokodilklemme an den Minuspol des Akkus angeschlossen werden. Ist der Akku polungsrichtig angeschlossen, nicht defekt (hochohmig/unterbrochen) und die Netzversorgung gewährleistet, leuchtet die grüne Ladeanzeige (3). Der Ladevorgang beginnt. Je nach Kapazität des angeschlossenen Akkus und dessen Zustand (z.B. Akku ist alt oder neu; Akku ist leer oder tiefentladen etc.) dauert der Ladevorgang unterschiedlich lang. Bei einem großen, komplett entladenen Akku mit einer Kapazität von z.B. 12 Ah kann der Ladevorgang durchaus mehrere Tage dauern.

4.Bei Erreichen der Ladeschlussspannung erlischt die Ladeanzeige (3) wieder. Das Ladegerät gibt jetzt für eine Erhaltungsladung nur noch wenig Strom an den Akku ab.

5.Beenden Sie den Ladeprozess. Trennen Sie hierzu den Akku vom Ladegerät und ziehen anschließend das Ladegerät aus der Netzsteckdose.

TECHNISCHE DATEN

Betriebsspannung.................................	100 - 240 V/AC (50/60 Hz)
Ladespannung......................................	2,3 V / 6,9 V / 13,8 V ± 0,2 V
Ladestrom.............................................	max. 600 mA
Ladeleistung..........................................	max. 7,2 VA
Ladekontrolle.........................................	Leuchtanzeige
Betriebsbedingungen............................	0 °C bis +35 °C, 10% bis 90% relative Luftfeuchtig-
	keit, nicht kondensierend
Lagerbedingungen................................	-20 °C bis +60 °C, 10% bis 90% relative Luftfeuchtig-
	keit, nicht kondensierend
Abmessungen (L x B x H).....................	82 x 56 x 81 mm
Gewicht.................................................	125 g
Länge Ladekabel...................................	180 cm
Verwendbare Akkus
Akkutyp.................................................	Blei-Gel, Blei-Säure, Blei-Vlies
Akkuspannung......................................	2 V / 6 V / 12 V
Akkukapazität........................................	max. 12 Ah

SCHUTZEINRICHTUNGEN

Das Steckerladegerät ist je nach Schalterstellung in der Ausgangsspannung auf die Ladeschlussspannung eines „2 V / 6 V /12 V Bleiakkus“ begrenzt. Der Ladestrom von anfangs max. 600 mA nimmt bei erreichen der Ladeschlussspannung kontinuierlich ab. Ist der Akku voll aufgeladen, fließt nur noch ein geringer Reststrom (Erhaltungsladung). Somit kann bei korrekt eingestelltem Spannungswahlschalter (2 V / 6 V / 12 V) ein angeschlossener Bleiakku nicht überladen werden.

Auch ist ein Verpolungsschutz eingebaut. Wenn das Steckerladegerät verpolt an einen Akku angeschlossen wird, leuchtet die rote LED für den Verpolungsschutz (4). Prüfen Sie die Polarität von Akku und Anschlusskabel.

Wird das Ladegerät z.B. durch Kurzschluss zu warm, wird der Ladestrom automatisch reduziert.

ENTSORGUNG a) Produkt

Das Produkt gehört nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

b) Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Akkus sind mit dem nebenstehenden Symbol gekennzeichnet,

das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnun-

gen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

D Impressum

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jederArt, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

G OPERATING INSTRUCTIONS

VERSION 07/15

BC-600 LEAD ACCUMULATOR PLUG-IN CHARGER

ITEM NO. 1340437

INTENDED USE

The product is intended to charge lead accumulators of the type’s lead-gel, lead-acid or lead-fleece with a nominal voltage of 2 V, 6 V or 12 V and a capacity up to max. 12 Ah. The connection is made by a charging cable with crocodile clamps.

Use the plug-in charger only on standard household AC voltages in the range of 100 to 240 V/AC. The plug-in charger is protected against overload and short-circuit.

For safety and approval reasons (EC), you may not convert and/or alter the product. Nonrechargeable batteries (e.g. zinc-carbon, alkaline etc.) or other accumulators types (e.g. NiMH, Li-ion etc.) are not to be connected and recharged.

If you use the product for purposes other than those described above, the product may be damaged. Furthermore, improper use may cause risks such as short-circuits, fire, explosion, electric shocks etc. Please read the operating instructions carefully and do not discard them. If you pass the product on to a third party, please hand over these operating instructions as well.

PACKAGE CONTENTS

•Plug-in charger

•Operating instructions

SAFETY INSTRUCTIONS

Please read the operating instructions carefully and pay particular attention to the safety instructions. We do not assume liability for injuries/material damages resulting from failure to observe the safety instructions and the

information in these operating instructions regarding the proper handling of

the product. Furthermore, in such cases, the warranty/guarantee will be null and void.

a) Persons/product

•This product is not a toy. Devices operated on mains voltage should not be used by children. Therefore, be especially careful when children are around.

Children could attempt to poke objects into the product. Not only does this damage the product, but it also poses an injury hazard as well as a risk of fatal electric shock!

•The product is constructed according to Protection class II. Only a standard safety mains socket connected to the public supply grid may be used as the voltage source.

The outlet used for the connection must be located in direct proximity to the plugin charger and easily accessible.

•The product must not become damp or wet; it is only intended for use in dry, indoor locations.

•Never pour any liquids above or next to the product. Do not place any containers with liquids, e.g. vases or plants, on or next to the charger. Liquids may seep into the casing and thus impair the electrical safety of the device. Furthermore, there is a significant risk of fire or of a lethal electric shock! If any liquid has still managed to enter the device, immediately turn off the power supply to the mains socket at which the product is connected (turn off the fuse/circuit breaker/residual current operated circuit breaker of the associated circuits). Only then can you unplug the product from the mains socket and contact a specialist. Do not use the product any longer.

•Avoid the following unfavourable ambient conditions at the installation point or during transportation or storage:

-dampness or excessive humidity,

-extreme cold or heat,

-direct sunlight,

-dust or flammable gases, fumes or solvents,

-strong vibrations,

-strong magnetic fields such as those found in the vicinity of machinery or loudspeakers.

•Do not operate the device in environments where there are high levels of dust, flammable gases, vapours or solvents. There is a danger of fire and explosion!

•Ensure that the accumulator is ventilated adequately at the place of set-up. The plug-in charger and the accumulator have to be set up/installed where good circulation of air is possible. Never cover the plug-in charger and the accumulator.

•Never insert objects into any openings of the housing; lethal hazard due to electric shock!

•Condensation may form when the product is brought from a cold room into a warm one. Wait until the product has reached room temperature before connecting it to the mains voltage and switching it on. Under certain circumstances, this may take several hours. Otherwise, this may not only destroy the product, but there is also the risk of a life-threatening electric shock!

•This product should never be touched with damp or wet hands. Otherwise, there is the risk of a fatal electric shock!

•The plug-in charger and the charging cable must not get pinched or damaged by contact with sharp edges.

•Do not use the product if it is damaged. There is a risk of a life-threatening electric shock!

Safe operation can no longer be assumed if:

-the product shows visible signs of damage,

-the product does not work at all or works poorly (leaking smoke or a smell of burning, audible cracking noises, discolouration of the product or of the adjacent surfaces),

-the product was stored under unfavourable conditions,

-it was exposed to heavy loads during transport.

•If the product is damaged, do not touch it; there is a danger to life from electric shock! First, turn off the mains voltage to all poles of the mains socket to which the product is connected (e.g. switch off at the corresponding circuit breaker or remove the safety fuse, then turn off at the ELCB). You can then unplug the

plug-in charger from the mains socket. Discontinue use of the product, take it to a specialised workshop or dispose of in an environmentally friendly manner.

•Use the product only in a temperate climate; do not use it in tropical climate.

•Do not leave packaging material carelessly lying around. It may become a dangerous plaything for children.

•Also observe the safety and operating instructions of the accumulators being connected to the product.

•Pay attention to the charging instructions of the respective accumulator manufacturer when charging.

•Improper handling (wrong accumulator type, wrong voltage range or reverse polarity) can lead to overloading or destruction of the accumulator. In the worst case, the accumulator can explode and thereby may cause serious damage.

•Keep transmitting devices (mobile phones, transmitting systems for model making etc.) away from the charger, as the radiation emitted by the transmitter can interfere with charging and possibly ruin the charger and thus the accumulator.

•Do not leave chargers and the connected accumulators unattended when in operation.

b) Other information

•If you have doubts about how the product should be operated, or about safety or the connection of the product, consult an expert.

•Maintenance, adjustment and repair work may be carried out only by an expert or a specialist workshop.

If in doubt about how to connect the device correctly, or should any questions arise that are not answered in these operating instructions, please contact our technical service or another specialist.
