volkswagen Saveiro (2015) Owner's Manual

Page 1
Manual de instrucciones
Nueva Saveiro
Page 2

Significados de los símbolos

COPIA
Identifica una referencia a una parte del
texto con información importante y orien­taciones de seguridad dentro de un ca­pítulo. Siempre debe observarse esa refe­rencia.
Esta flecha indica que la parte del texto
continúa en la página siguiente. Esta flecha indica el fin de una parte del
texto. El símbolo identifica situaciones en las
cuales el vehículo debe ser detenido lo más rápido posible.
® El símbolo identifica una marca registra-
da. La falta de ese símbolo no garantiza que los términos puedan ser usados libre­mente.
Símbolos de este tipo hacen referencia a
⇒
alertas dentro del mismo trecho del texto
⇒ 
o de la página indicada, para indicar posi-
⇒ 
bles riesgos de accidente y lesiones, y có­mo pueden evitarse.
⇒  Referencia cruzada a un posible daño
material dentro de la misma parte del tex­to o de la página indicada.
PELIGRO
Textos con este símbolo indican situaciones extremadamente peligrosas, que pueden cau­sar la muerte o lesiones graves de no ser ob­servados.
ADVERTENCIA
Textos con este símbolo indican situaciones peligrosas, que pueden causar la muerte o le­siones graves de no ser observados.
ATENCIÓN
Textos con este símbolo indican situaciones peligrosas, que pueden causar lesiones leves o graves de no ser observados.
AVISO
Textos con este símbolo indican situaciones peligrosas, que pueden causar daños al vehí­culo de no ser observados.
Los textos con este símbolo contienen reco­mendaciones que protegen al medio ambien-
te.
Textos con este símbolo contienen informa­ción adicional.
Volkswagen de Brasil trabaja constantemente en el desarrollo continuo de todos los tipos y modelos de vehículo. Por ese motivo, pedimos su compren­sión para el hecho de que pueden haber alteracio­nes en la forma, equipos y tecnología de los vehí­culos en cualquier momento. Las indicaciones so­bre el alcance del suministro, la apariencia, la po­tencia, las dimensiones, los pesos, el consumo de combustible, las normas y las funciones de los ve­hículos corresponden a las información disponible al cierre de la redacción de este manual. Es posi­ble que algunos equipos solo estén disponibles posteriormente (el Concesionario Volkswagen cal puede ofrecer información) o sean ofrecidos únicamente en determinados mercados. No se ad­miten reivindicaciones derivadas de las indicacio­nes, ilustraciones y descripciones de este manual.
lo-
No se permiten la impresión, reproducción y tra­ducción, total o parcial, sin autorización por escrito de Volkswagen de Brasil.
Todos los derechos de este material quedan ex­presamente reservados a Volkswagen de Brasil, según la legislación de derechos de autor. Reser­vado el derecho a modificaciones.
Producido en Brasil.
© 2015 Volkswagen do Brasil
Manual impreso en papel producido con ce­lulosa emblanquecida sin cloro y a partir de
fuentes responsables.
Page 3

Muchas gracias por su confianza

COPIA
Con este Volkswagen, usted recibe un vehículo con la más moderna tecnología y diversos equipos para el confort, que usted seguramente querrá usar en sus viajes diarios.
Antes del primer uso, leer y prestar atención a la información presente en este Manual de instruc­ciones para conocer el vehículo de forma rápida y completa, como para poder reconocer y evitar posibles peligros para sí y para terceros.
Si tiene más inquietudes sobre su vehículo o cree que la documentación de a bordo no está completa, entre en contacto con su Concesionario abiertos para consultar dudas, sugerencias y críticas.
Le deseamos muchas alegrías con su vehículo y un buen viaje siempre.
Volkswagen do Brasil
olkswagen. Los Concesionarios Volkswagen siempre están
V
161.5L1.SAV.60
Muchas gracias por su confianza
1
Page 4

Índice

COPIA
Acerca de este Manual de
instrucciones . . . . . . . . . . . . . . . . . . . . . . 4
Vista general del vehículo . . . . . . . 5
Vistas externas
ista lateral . . . . . . . . . . . . . . . . . . . . . . . . . . 5
– V
– Vista frontal . . . . . . . . . . . . . . . . . . . . . . . . . 6
– Vista trasera . . . . . . . . . . . . . . . . . . . . . . . . . 7
Interior del vehículo
– Vista general de la puerta del conductor 8 – Vista general del lado del conductor
(variante 1) . . . . . . . . . . . . . . . . . . . . . . . . . . 9
– Vista general del lado del conductor
(variante 2) . . . . . . . . . . . . . . . . . . . . . . . . . . 11
– Vista general de la consola central . . . . . 13
– Vista general del lado del pasajero . . . . . 15
– Símbolos del revestimiento del techo . . . 15
Panel de instrumentos
– Luces de advertencia y de control . . . . . . 16
– Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . 18
– Sistema de información Volkswagen /
Indicador multifunción . . . . . . . . . . . . . . . . 22
Volante multifunción
– Volante multifunción con comandos de
la radio y del Sistema de información
Volkswagen . . . . . . . . . . . . . . . . . . . . . . . . . 29
Antes de la conducción . . . . . . . . . . 32
Antes de partir
– Orientaciones para la conducción . . . . . . 32
– Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . 35
Abrir y cerrar
– Juego de llaves del vehículo . . . . . . . . . . 43
– Cierre centralizado y sistema de
bloqueo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
– Tapa del compartimento de carga . . . . . . 55
– Capota marítima del compartimento de
carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
– Vidrios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Sentarse de forma correcta y segura
– Ajustar la posición del asiento . . . . . . . . . 66
– Cinturones de seguridad . . . . . . . . . . . . . . 73
– Sistema de airbag . . . . . . . . . . . . . . . . . . . . 85
– Transporte de niños en el vehículo . . . . . 92
Iluminación y visibilidad
– Iluminación . . . . . . . . . . . . . . . . . . . . . . . . . . 98
– Protección solar . . . . . . . . . . . . . . . . . . . . . . 108
– Limpiaparabrisas y lavaparabrisas . . . . . 110
– Espejos retrovisores . . . . . . . . . . . . . . . . . . 114
Transportar
– Orientaciones para conducir . . . . . . . . . . . 118
– Compartimento de carga . . . . . . . . . . . . . . 122
– Compartimento interno de equipaje -
Saveiro con cabina extendida . . . . . . . . . 126
– Maletero de techo . . . . . . . . . . . . . . . . . . . . 128
– Conducción con remolque . . . . . . . . . . . . 131
Equipos prácticos
– Portaobjetos . . . . . . . . . . . . . . . . . . . . . . . . . 139
– Portabebidas . . . . . . . . . . . . . . . . . . . . . . . . 144
– Cenicero y encendedor . . . . . . . . . . . . . . . 146
– Toma de corriente . . . . . . . . . . . . . . . . . . . . 148
Durante la conducción . . . . . . . . . . . 151
Arrancar, cambiar la marcha, estacionar
– Poner en marcha y apagar el motor . . . . 151
– Cambiar la marcha . . . . . . . . . . . . . . . . . . . 156
– Frenar, parar y estacionar . . . . . . . . . . . . . 159
– Conducir con conciencia ecológica . . . . . 170
– Dirección . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Sistemas de asistencia al conductor
– Sistema de asistencia para el arranque . 175 – Control de distancia de estacionamiento 177 – Señales sonoras y visuales del control
de distancia de estacionamiento en la
región trasera . . . . . . . . . . . . . . . . . . . . . . . . 179
– Sistema regulador de velocidad (GRA) . 180
Climatización
– Calentar, Ventilar, Refrigerar . . . . . . . . . . 183
En la estación de servicio
– Suministro . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
– Combustible . . . . . . . . . . . . . . . . . . . . . . . . . 195
Conservación, Limpieza,
Manutención . . . . . . . . . . . . . . . . . . . . . . . 199
En el compartimento del motor
– Preparaciones para trabajos en el
compartimento del motor . . . . . . . . . . . . . . 199
– Aceite del motor . . . . . . . . . . . . . . . . . . . . . 204
Índice
2
Page 5
– Líquido refrigerante del motor . . . . . . . . . 210
COPIA
– Sistema de arranque en frío . . . . . . . . . . . 215
– Sistema de arranque en caliente (E-
FLEX) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
– Batería del vehículo . . . . . . . . . . . . . . . . . . 218
Conservación y mantenimiento del vehículo
– Conservar y limpiar la parte externa del
vehículo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
Conservar y limpiar el interior del
–
vehículo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
– Ruedas y neumáticos . . . . . . . . . . . . . . . . . 239
– Desuso prolongado . . . . . . . . . . . . . . . . . . 251
– Accesorios, reposición de piezas,
reparaciones y modificaciones . . . . . . . . . 254
– Información para el consumidor . . . . . . . . 262
– Unidad de control del motor y sistema
de purificación del gas del escape . . . . . 265
Autoayuda . . . . . . . . . . . . . . . . . . . . . . . . . 268
Orientaciones prácticas
– Preguntas y respuestas . . . . . . . . . . . . . . . 268
– En caso de emergencia . . . . . . . . . . . . . . . 270
– Cierre de emergencia . . . . . . . . . . . . . . . . . 275
– Herramientas de a bordo . . . . . . . . . . . . . . 277
– Cubrerruedas . . . . . . . . . . . . . . . . . . . . . . . . 280
– Rueda de emergencia . . . . . . . . . . . . . . . . 282
– Cambio de rueda . . . . . . . . . . . . . . . . . . . . . 285
– Fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 293
– Cambio de lámparas incandescentes . . 298 – Cambio de linternas que utilizan LED . . 316
– Auxilio al arranque . . . . . . . . . . . . . . . . . . . 317
– Tirar y remolcar . . . . . . . . . . . . . . . . . . . . . . 320
Abreviaturas empleadas . . . . . . . . . 321
Índice alfabético . . . . . . . . . . . . . . . . . . 322
161.5L1.SAV.60
Índice
3
Page 6

Acerca de este Manual de instrucciones

COPIA
● Este Manual de instrucciones es válido para to­dos los modelos y versiones de Nova Saveiro.
● Usted encontrará un índice remisivo de térmi-
nos en orden alfabético al final del manual.
● Un índice de abreviaturas al final del manual aclara abreviaturas y denominaciones técnicas.
● Indicaciones de dirección como izquierda, de­recha, delantero y trasero, tienen como referencia, como regla, la dirección de conducción del vehícu­lo, salvo indicación contraria.
● Las Ilustraciones sirven como orientación y de­ben ser entendidas como representaciones esque­máticas.
● Modificaciones técnicas en el vehículo surgidas después del cierre de la redacción de este manual se encuentran en un Suplemento anexo a la docu­mentación de a bordo.
T
odos los equipos y modelos están descritos sin que sean identificados como equipos especiales o variaciones de modelo. De esta forma, se pueden describir equipos que su vehículo no posea o que estén disponibles apenas en algunos mercados. Usted obtiene los equipos de su vehículo en la do­cumentación de venta. Para más información, dirí­jase a su Concesionario
Volkswagen.
Todas las indicaciones de este Manual de instruc­ciones se refieren a la información disponible en la fecha de cierre de la redacción. Debido al continuo desarrollo del vehículo, es posible que haya dife­rencias entre el vehículo y las indicaciones de este manual de instrucciones. No se puede reivindicar ninguna exigencia de las indicaciones, ilustracio­nes o descripciones diferentes de este manual.
Al vender o prestar el vehículo, cerciorarse de que toda la documentación de a bordo se encuentre en el vehículo.
Componentes fijos de la documentación de a bordo:
● Manual de instrucciones
● Plan de Asistencia Técnica
Componentes adicionales de la documentación de a bordo (opcionales):
● Suplemento
● Manual de instrucciones de la radio
● Otros anexos
Acerca de este Manual de instrucciones
4
Page 7

Vista general del vehículo

COPIA

Vistas externas

V
ista lateral

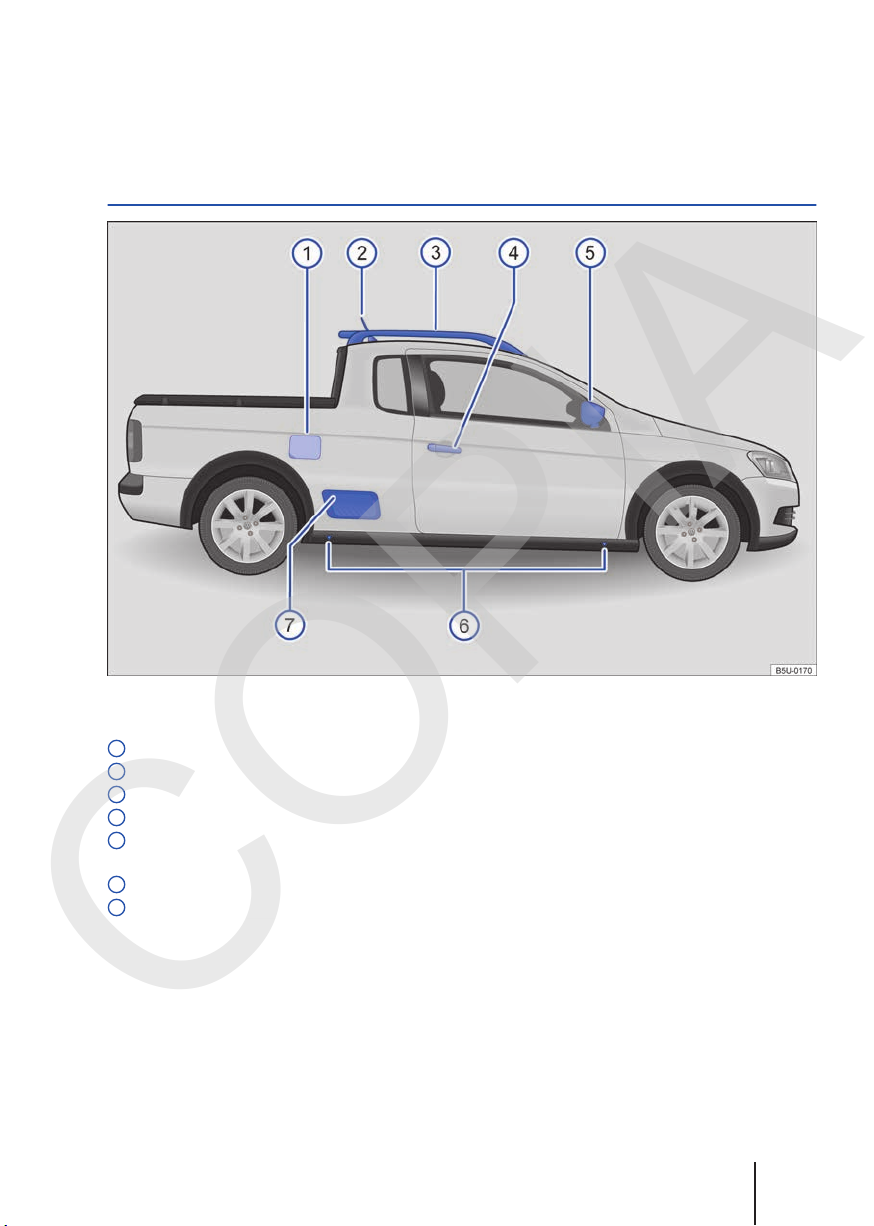

Fig. 1 Vista general de la lateral del vehículo.
Leyenda para ⇒ fig. 1:
1
Portezuela del depósito de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
2
Antena del techo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262
3
Larguero del maletero del techo (solo para Saveiro con cabina extendida) . . . . . . . . . . . . . . . 128
4
Manilla exterior de la puerta
5
Espejos retrovisores externos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
– Indicador de dirección lateral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
6
Puntos de apoyo del gato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 285
7
Escalón de acceso al compartimento de carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
161.5L1.SAV.60
Vistas externas 5
Page 8

Vista frontal

COPIA

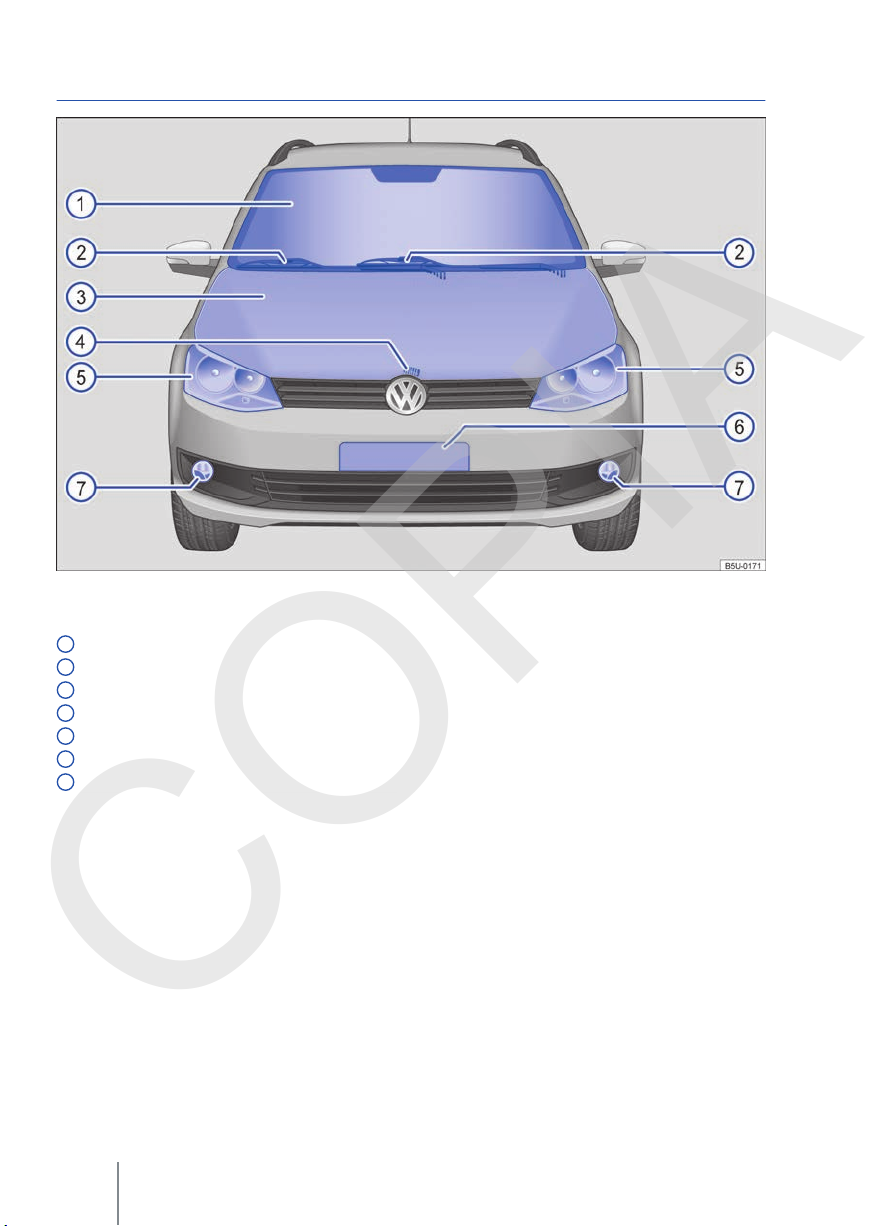

Fig. 2 Vista general de la parte frontal del vehículo.
Leyenda para ⇒ fig. 2
1
Parabrisas
2
Limpiaparabrisas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
3
Tapa del compartimento del motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
4
Palanca para desbloquear la tapa del compartimento del motor . . . . . . . . . . . . . . . . . . . . . . . . 199
5
Farol delantero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98, 298
6
Área de la placa de licencia delantera
7
Farol de neblina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
:
Vista general del vehículo6
Page 9

Vista trasera

COPIA

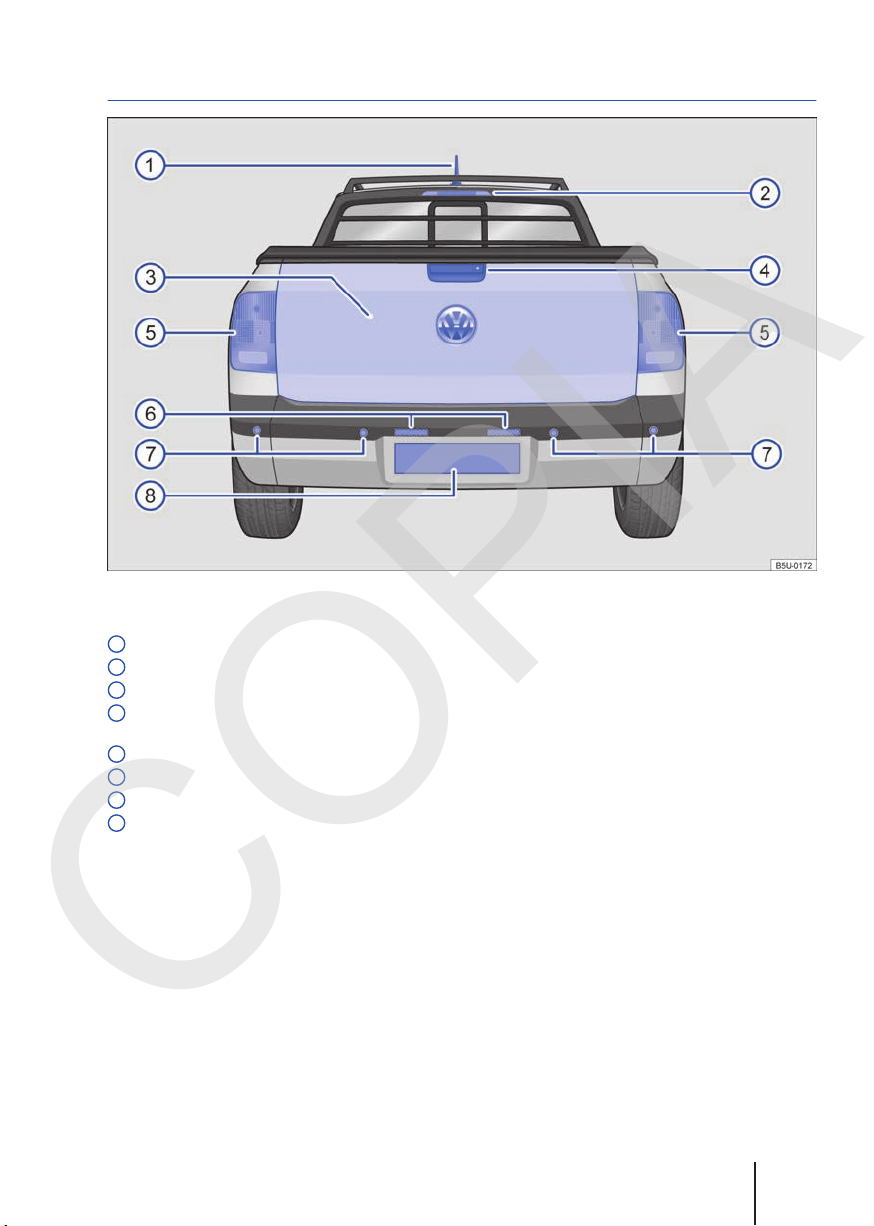

Fig. 3 Vista general de la parte trasera del vehículo.
Leyenda para ⇒ fig. 3:
1
Antena del techo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262
2
Luz de freno elevada e iluminación del compartimento de carga . . . . . . . . . . . . . . . . . . . . . . . . 98, 298
3
Tapa del compartimento de carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
4
Manilla para abrir la tapa del compartimento de carga y cerradura de la tapa del comparti-
mento de carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
5
Linterna trasera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98, 298
6
Iluminación de la placa de licencia trasera
7
Sensores del control de distancia de estacionamiento traseros . . . . . . . . . . . . . . . . . . . . . . . . . 177
8
Área de la placa de licencia trasera
161.5L1.SAV.60
Vistas externas 7
Page 10

Interior del vehículo

COPIA

Vista general de la puerta del conductor

Fig. 4 Vista general de los comandos en la puerta del conductor.
Leyenda para ⇒ fig. 4
1
Clavija-traba de la puerta del conductor (solamente para vehículos con cierre mecánico) . . . 49
2
Teclas de comando de los vidrios eléctricos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
3
Tecla del cierre centralizado para bloquear y desbloquear el vehículo . . . . . . . . . . . . . . 48
4
Manilla interna de la puerta
5
Interruptor de regulación de los espejos retrovisores externos . . . . . . . . . . . . . . . . . . . . . . . . . 114
– Ajuste de los espejos retrovisores externos
6
Portaobjetos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
:
Vista general del vehículo8
Page 11

Vista general del lado del conductor (variante 1)

COPIA
Fig. 5 Vista general del lado del conductor.
Leyenda para ⇒ fig. 5:
Difusores de aire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
Monitoreo del interior del vehículo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
1
Interruptor de las luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
– Luces desconectadas -­– Luz de posición y farol bajo – Farol de neblina y linterna de neblina
2
Palanca para . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
– Farol alto/largo alcance – Señal de luz – Indicadores de dirección – Sistema regulador de velocidad (GRA)
3
Comandos del volante multifunción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
– Regulación del volumen de la radio o de llamadas telefónicas – – Modo silencioso de la radio o activación del control de voz – Audio . – Ingresar al menú principal del teléfono o atender llamadas telefónicas – Teclas de comando del Sistema de información Volkswagen , ,
4
Instrumento combinado:
– Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
– Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
– Luces de advertencia y de control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
161.5L1.SAV.60
Interior del vehículo 9
Page 12
5
COPIA
Palanca para . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
– Limpiaparabrisas  – Temporizador de los limpiaparabrisas – Movimiento único de los limpiaparabrisas x – Limpiaparabrisas – Sistema limpialavaparabrisas automático
– Comando del Sistema de información Volkswagen - , / . . . . . . . . . . . . . . . . . . . . . . 22
– Sensor de lluvia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
6
Asa para desbloquear la tapa del compartimento del motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
7
Portaobjetos y tapa del acceso a los fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139, 293
8
Bocina (funciona sólo con el motor encendido)
9
Palanca de la columna de dirección ajustable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
10
Airbag frontal del conductor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
11
Pedales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
12
Cilindro de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
– 
Vista general del vehículo10
Page 13

Vista general del lado del conductor (variante 2)

COPIA
Fig. 6 Vista general del lado del conductor.
Leyenda para ⇒ fig. 6:
Difusores de aire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
Monitoreo del espacio interno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
1
Portaobjetos y tapa del acceso a los fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139, 293
2
Interruptor de las luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
– Luces desconectadas -­– Luz de posición y farol bajo – Farol de neblina y linterna de neblina
2
Palanca para . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
– Farol alto/largo alcance – Señal de luz – Indicadores de dirección
3
Comandos del volante multifunción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
– Regulación del volumen de la radio o de llamadas telefónicas – – Modo silencioso de la radio o activación del control de voz – Audio . – Ingresar al menú principal del teléfono o atender llamadas telefónicas – Teclas de comando del Sistema de información Volkswagen , ,
4
Instrumento combinado:
– Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
– Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
– Luces de advertencia y de control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
161.5L1.SAV.60
Interior del vehículo 11
Page 14
5
COPIA
Palanca para . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
– Limpiaparabrisas – Sistema limpialavaparabrisas automático
– Comando del Sistema de información Volkswagen  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
– Desempañador de la luneta
6
Asa para desbloquear la tapa del compartimento del motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
7
Bocina (funciona sólo con el motor encendido)
8
Palanca de la columna de dirección ajustable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
9
Airbag frontal del conductor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
10
Pedales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
11
Cilindro de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Vista general del vehículo12
Page 15

Vista general de la consola central

COPIA
Parte superior de la consola central
Fig. 7 Vista general de la parte superior de la con-
sola central.
Leyenda para ⇒ fig. 7:
1
Difusor de aire para ventilación indirecta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
2
Interruptor para conectar y desconectar las luces de advertencia . . . . . . . . . . . . . . . . . . . . . 270
3
Tecla para activar el programa electrónico de estabilidad (ESC) . . . . . . . . . . . . . . . . . . . . . . . . 167
4
Tecla de iluminación del compartimento de carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
5
Luz de control PASSENGER AIR BAG  para desconectar el airbag frontal del pasajero 85
6
Tecla para activar y el desactivar la función off-road . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
7
Radio (montada de fábrica) ⇒ cuaderno Radio
8
Comandos para:
entilación y calefacción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
– V
– Aire acondicionado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
161.5L1.SAV.60
Interior del vehículo 13
Page 16
Parte inferior de la consola central
COPIA
Fig. 8 Vista general de la parte inferior de la con­sola central.
Leyenda para ⇒ fig. 8:
1
Toma de corriente de 12 V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
2
Portaobjetos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
3
Palanca para:
ransmisión manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
– T
4
Portabebidas en la consola central . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Vista general del vehículo14
Page 17

Vista general del lado del pasajero

COPIA
Fig. 9 Vista general del lado del pasajero.
Leyenda para ⇒ fig. 9:
1
Lugar de instalación del airbag frontal del pasajero en el panel de instrumentos . . . . . . . . . . 85
2
Palanca de apertura de la guantera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
3
Interruptor accionado por la llave del vehículo para desconectar el airbag frontal del pasaje-
ro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Símbolos del revestimiento del techo

Símbolo Significado
161.5L1.SAV.60
Linternas internas y de lectura ⇒ pág. 98
Interior del vehículo 15
Page 18

Panel de instrumentos

COPIA

Luces de advertencia y de control

Las luces de advertencia y de control señalizan alertas ⇒  , averías ⇒  o funciones específicas. Algunas luces de advertencia y de control se en­cienden cuando el motor está encendido, y deben apagarse cuando el motor esté en funcionamiento o durante la conducción.
Dependiendo de la versión, el display del panel de instrumentos puede exhibir mensajes de texto adi­cionales con información más detallada o solicitu­des de alguna acción ⇒ pág. 18, Instrumentos.
Símbolo Significado ⇒  Ver
¡No continúe!
 

  
Freno de estacionamiento tirado, nivel del líquido de freno muy ba­jo o sistema de frenos averiado.
Si se enciende: ¡No continúe! Temperatura del líquido refrigerante del motor muy alta o nivel del líquido refrigerante del motor muy bajo.
Titilando: sistema de refrigeración del motor averiado.
¡No continúe!
Presión del aceite del motor muy baja.
Cinturón de seguridad no colocado por el conductor. ⇒ pág. 74
Alternador averiado. ⇒ pág. 218
Titilando: alarma activada. ⇒ pág. 48
Si se enciende: ESC averiado o no funciona. Si titila: ESC en funcionamiento.
Si se enciende: ESC desactivado.
ABS averiado o no funciona. ⇒ pág. 159
Linterna de neblina encendida. ⇒ pág. 98
Si se enciende: deficiencia de emisiones del sistema de escape (OBD).
Unidad de control del motor averiada.
Depósito de combustible casi vacío. ⇒ pág. 190
Sistema de airbag o del pretensor de los cinturones de seguridad averiado.
Desempañador de la luneta conectado. ⇒ pág. 188
De acuerdo con los equipos del vehículo, es posi­ble que, en lugar de una luz de advertencia, se ex­hiba un símbolo en el display del panel de instru­mentos.
Cuando algunas luces de advertencia y control se encienden, también pueden emitirse señales sono­ras.
⇒ pág. 159
pág. 199
⇒ 
⇒ pág. 204
⇒ pág. 167
⇒ pág. 265Titilando: catalizador averiado.
⇒ pág. 85
Vista general del vehículo16
Page 19
Símbolo Significado ⇒  Ver
COPIA
 


Calefacción del sistema de arranque en caliente en funcionamien­to.
Indicadores de dirección izquierdos o derechos. ⇒ pág. 98 Luces de advertencia conectadas. ⇒ pág. 270 Luces de frenado de emergencia en funcionamiento. ⇒ pág. 270
Farol alto conectado o señal de luz activada. ⇒ pág. 98
Inmovilizador electrónico activado. ⇒ pág. 155
Indicador del intervalo de servicio. ⇒ pág. 21
⇒ pág. 217
ADVERTENCIA
Observar las luces de advertencia encendi­das y los mensajes de texto es fundamental para la seguridad del conductor y de los pa­sajeros, evitando posibles paradas del vehí­culo, como también posibles accidentes.
● Nunca ignorar las luces de advertencia encendidas y los mensajes de texto.
● Parar el vehículo lo antes posible en un lu­gar seguro para todos los pasajeros del vehí­culo y los demás conductores.
● Estacionar el vehículo a una distancia se­gura de la pista de rodaje para que ninguna de las piezas del sistema de escape entre en contacto con materiales inflamables, como, por ejemplo, pasto seco, combustible, aceite, etc.
ADVERTENCIA (continuación)
● Un vehículo detenido sin la debida señali­zación representa un gran riesgo de acciden­te para sí mismo y para terceros. Siempre ac­cionar las luces de advertencia y utilizar el triángulo de seguridad para alertar a otros vehículos.
● Antes de abrir la tapa del compartimento del motor, desconectar el motor y aguardar hasta que su temperatura haya bajado lo sufi­ciente.
●
El compartimento del motor de todo vehí­culo es un área peligrosa y puede causar le­siones graves ⇒ pág. 199, Preparaciones pa-
ra trabajos en el compartimento del motor.
AVISO
Observar siempre las luces de control encendi­das y los mensajes de texto para evitar daños al vehículo.
161.5L1.SAV.60
Panel de instrumentos 17
Page 20

Instrumentos

COPIA
Introducción al tema
En este capítulo encontrará información sobre los siguientes temas:
Vista general de los instrumentos . . . . . . . . . . 18
Indicadores del display . . . . . . . . . . . . . . . . . . . 19
Indicador del intervalo de servicio . . . . . . . . . . 21
Información y advertencias complementarias:
Luces de advertencia y de control ⇒ pág. 16
●
● Información acerca de los intervalos de mante­nimiento ⇒ cuaderno Plan de Asistencia Técnica
Vista general de los instrumentos
Fig. 10 Instrumento combinado en el panel de instrumentos (variante 1).
ADVERTENCIA
La distracción del conductor durante la con­ducción del vehículo puede provocar acci­dentes y lesiones.
● Nunca se deben manejar las teclas del pa­nel de instrumentos durante la conducción.
Fig. 11 Instrumento combinado en el panel de instrumentos (variante 2).
Vista general del vehículo18
Page 21
Lea primero y tenga en cuenta la infor-
COPIA
mación preliminar y las advertencias de
seguridad de la pág. 18.
Algunos controles y funciones representados aquí pertenecen a determinados modelos y versiones o son opcionales.
Acerca de los instrumentos ⇒ fig. 10 o ⇒ fig. 11
1
Indicador de temperatura del líquido refrigerante del motor ⇒ pág. 210.
2
Indicador del nivel de combustible ⇒ pág. 190.
3
Velocímetro (medidor de velocidad).
4
Tecla de retroceso para exhibir el cuentakilómetros parcial ⇒ pág. 19. – Presionar la tecla
4
Tecla de ajuste del reloj del panel de instrumentos.
Con el arranque encendido, presionar la tecla
–
tros parcial y el reloj. Algunas versiones pueden tener líneas específicas para reloj, sin ser necesa­rio cambiar entre el cuentakilómetros parcial y el reloj.
Mantener la tecla
–
nada en el display. Para poner la hora correcta, presionar la tecla
–
creciente.
– Mantener la tecla 4 presionada hasta que la indicación de minutos comience a titilar o sea selec-
cionada en el display. Para poner los minutos correctos, presionar la tecla
–
orden creciente.
– Para finalizar el ajuste del reloj, mantener la tecla 4 presionada hasta que la indicación de horas
pare de titilar.
4
ecla de reinicio del indicador del intervalo del servicio ⇒ pág. 21.
T
5
Indicadores del display ⇒ pág. 19.
6
Tecla de regulación de la iluminación del panel de instrumentos
7
Tacómetro (cuentarrevoluciones) (revoluciones x 1000 por minuto del motor en funcionamiento). El inicio del área roja del tacómetro (cuentarrevoluciones) indica la revolución máxima posible del mo-
tor rodado y calentado por el funcionamiento para cada una de las marchas. Antes de que la indica­ción alcance la línea roja, mudar al próximo cambio más alto, o sacar el pie del pedal del acelerador
⇒ 
.
4
para colocar en cero.
4
presionada hasta que la indicación de horas comience a titilar o sea seleccio-
:
4
brevemente para cambiar entre el cuentakilóme-
4
brevemente. Los números se cambiarán en orden
4
brevemente. Los números se cambiarán en
AVISO
● Con el motor frío, evitar una revolución del motor muy elevada, aceleración total y mucha exigencia al motor.
Indicadores del display
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 18.
161.5L1.SAV.60
AVISO (continuación)
● Para evitar daños en el motor, el puntero del tacómetro (cuentarrevoluciones) puede perma­necer apenas por un corto período en el área roja de la escala.
¡El engrane anticipado de una marcha supe­rior ayuda a economizar combustible y redu-
cir los ruidos de funcionamiento!
Según los equipos del vehículo, es posible visuali­zar diferentes tipos de información en el display del panel de instrumentos ⇒ fig. 10
5
:
● Textos de advertencia y de información
● Indicadores de kilometraje
Panel de instrumentos 19
5
o ⇒ fig. 1
1
Page 22
● Horario
COPIA
● Indicador multifunción y menús para configura­ciones diversas ⇒ pág. 22
● Indicador del intervalo de servicio ⇒ pág. 21
Textos de advertencia y de información
Al poner el motor en marcha o durante la conduc­ción, algunas funciones del vehículo y de los com­ponentes del vehículo tienen su estado verificado.
Las fallas de funcionamiento son indicadas en el display del panel de instrumentos con símbolos ro­jos o amarillos con mensajes de textos (⇒  y, de ser necesario, también por medio de alertas sonoras. Según la versión del panel de instrumen­tos, la representación de los símbolos puede va­riar.
pág. 16)
Tipo de mensaje
Mensaje de adver­tencia de prioridad
1.
Mensaje de adver­tencia de prioridad2.Amarillo
Texto de informa­ción.
Indicadores de kilometraje
El cuentakilómetros total registra el recorrido total realizado por el vehículo.
El cuentakilómetros parcial indica los kilómetros recorridos después del último reinicio del cuentaki­lómetros. El último dígito indica 100
Radio
En algunas versiones, algunas funciones de la ra­dio aparecen en el display del panel de instrumen­tos, sólo con el encendido conectado.
ADVERTENCIA
Observar las luces de advertencia encendi­das y los mensajes de texto es fundamental para la seguridad del conductor y de los pa­sajeros, evitando posibles paradas del vehí­culo, como también posibles accidentes.
● Nunca ignorar las luces de advertencia encendidas y los mensajes de texto.
● Parar el vehículo lo antes posible en un lu­gar seguro para todos los pasajeros del vehí­culo y los demás conductores.
● Un vehículo detenido sin la debida señali­zación representa un gran riesgo de acciden­te para sí mismo y para terceros. Siempre ac-
Color del
símbolo
Significado
Símbolo encendido o titilando – parcialmente, juntamente con alertas sonoros.
Rojo
¡No continúe! Situación de peligro ⇒ 
Verifique la función averiada y elimine su causa. De ser necesario, soli­citar auxilio de personal especializado.
Símbolo encendido o titilando – parcialmente, juntamente con alertas sonoros. Funciones con fallas o falta de fluidos pueden dañar o causar la deten­ción del vehículo. ⇒  Verificar la función averiada lo más rápido posible. De ser necesario, solicitar auxilio de personal especializado.
– Información sobre diferentes procesos del vehículo.
metros.
.
ADVERTENCIA (continuación)
cionar las luces de advertencia y utilizar el triángulo de seguridad para alertar a otros vehículos.
● Estacionar el vehículo a una distancia se­gura de la pista de rodaje para que ninguna de las piezas del sistema de escape entre en contacto con materiales inflamables, como, por ejemplo, pasto seco, combustible, aceite, etc.
AVISO
Observar siempre las luces de control encendi­das y los mensajes de texto para evitar daños al vehículo.
Debido a la existencia de diferentes versio-
nes de instrumentos combinados, las indica­ciones del display pueden variar. En caso de dis­play sin indicador de textos de advertencia o infor­mación, las averías se indican exclusivamente por medio de luces de control.
De existir varios mensajes de advertencia,
los símbolos aparecerán en secuencia por al­gunos segundos. Esos símbolos se exhiben hasta que la causa sea eliminada.
Vista general del vehículo20
Page 23
Indicador del intervalo de servicio
COPIA
Fig. 12 Display del panel de instrumentos: indica­dor del intervalo de servicio.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 18.
El indicador del intervalo de servicio aparece en el display del panel de instrumentos ⇒ fig. 10
⇒ fig. 11
Los plazos de servicios en V acuerdo con eventos con cambio de aceite del mo­tor, por ejemplo, servicio de recambio de aceite y/o mantenimiento preventivo. El indicador del interva­lo servicio informa cuando se alcanza el plazo pa­ra la realización del servicio. Todos los plazos para servicios, como por ejemplo, el próximo servicio de cambio de aceite o sustitución del líquido de freno, se pueden encontrar en el ⇒ cuaderno Plan de Asistencia Técnica.
La información presente en el display complemen­ta a la información presente en el ⇒ cuaderno Plan de Asistencia Técnica, siendo fundamental consul­tar ese cuaderno para el correcto mantenimiento de la garantía del vehículo.
5
.
olkswagen varían de
5
o
En vehículos con servicio condicionado al tiem- po o al kilometraje los intervalos de servicios son fijos.
Realización del servicio
Cuando un servicio está para vencer, la indica­ción INSP o ¡Revisión inmediata! (para vehí­culos con Sistema de información V System)) aparece en el display del panel de instru­mentos al conectar el encendido y, durante 20 se­gundos, después de apagar el motor.
Restaurar el indicador del intervalo servicio
Si el mantenimiento no fue realizado en un Conce­sionario Volkswagen, se puede restaurar el indica­dor de la siguiente forma:
Desconectar el encendido. Presionar la tecla del cuentakilómetros parcial
⇒ fig. 10 o ⇒ fig. 11
Conectar nuevamente el encendido. Soltar la tecla del cuentakilómetros parcial des-
pués de aproximadamente 10 segundos.
No restaurar el indicador del intervalo de servicio entre los intervalos de los servicios. Esto puede generar indicaciones incorrectas.
El mensaje de servicio se apaga después de
algunos segundos con el motor en funciona­miento o después de presionar la tecla ⇒ fig. 10 o ⇒ fig. 11 4.
y mantenerla presionada.
olkswagen (I-
4
4
161.5L1.SAV.60
Panel de instrumentos 21
Page 24

Sistema de información Volkswagen / Indicador multifunción

COPIA
Introducción al tema
En este capítulo encontrará información sobre los siguientes temas:
Vista general de la estructura del menú . . . . . 23
Controlar los menús del panel de
instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Menú principal . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Indicador multifunción . . . . . . . . . 25
Menú
Menú Configuración . . . . . . . . . . . . . . . . . . . 27
Submenú ECO Comfort . . . . . . . . . . . . . . . . . . 27
Submenú Confort . . . . . . . . . . . . . . . . . . . . . . 28
Submenú Luces y Visibil. . . . . . . . . . . . . 28
Con el motor en marcha se puede acceder a las diversas funciones del display por medio de los menús.
En algunos vehículos con volante multifunción, las teclas de la palanca de los limpiaparabrisas no existen. De esta forma, el indicador multifunción es operado exclusivamente por las teclas del volante multifunción.
El alcance de los menús en el display del panel de instrumentos depende del sistema electrónico del vehículo y de los equipos del vehículo.
Una empresa especializada puede programar o al­terar otras funciones según los equipos del vehícu­lo. Para esto, Volkswagen recomienda los Conce­sionarios Volkswagen.
Algunos ítems del menú solo se pueden acceder con el vehículo apagado.
Mientras se exhiba un mensaje de advertencia de prioridad 1, no se podrá acceder a ningún menú. Todos los mensajes de advertencia desaparecen automáticamente después de algunos segundos. Además, algunos mensajes de advertencia pue­den ser confirmados y ocultados con la tecla
ENTER
.
Información y advertencias complementarias:
● Espejos retrovisores externos ⇒ pág. 1
● Volante multifunción ⇒ pág. 29
ADVERTENCIA
La distracción del conductor durante la con­ducción del vehículo puede provocar acci­dentes y lesiones.
● Nunca acceder a los menús del panel de instrumentos durante la conducción.
OK
14
o
Vista general del vehículo22
Page 25
Vista general de la estructura del menú
COPIA
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 22.
En función de los equipos existentes en el vehícu­lo, podrán existir los siguientes menús:
Ind. Multifunción
■ Consumo actual de combustible
■ Consumo medio de combustible
■ Autonomía
■ Duración viaje
■ Recorrido
■ Velocidad media
■ Velocidad digital
■ Advertencia de velocidad
Audio ⇒ pág. 25 Estado vehículo ⇒ pág. 25 Configuración ⇒ pág. 27
■ Idioma/Lang.
■ Datos IND. MF – Durac. Viaje – Consumo Act. – Cons. Medio – Reco rrido – Veloc. Media – Veloc. Digital – Advert. Vel.
■ Sensor Estac. – Volumen
■ ECO Comfort – Resistencia al viento – Climatizador
⇒ pág. 25
– Frenar – Arranque del motor – Pedal del acelerador – Vehículo detenido – Todas las opciones
■ Confort – Señal Sonora – Señal Lumin. – Cierre Autom.
■ Luces y Visibil. – Coming home – Leaving home – Automático – Manual – Desconectado
■ Mantenim – Cambio aceite – Filtro de aire – Filtro de aceite – Revisión
■ Ajuste fábrica
Los menús presentados en el display del pa-
nel de instrumentos dependen del sistema electrónico del vehículo y de los equipos monta­dos.
La información en el display podrá verse de
forma abreviada o con pequeñas diferencias en relación a los textos aquí descritos.
161.5L1.SAV.60
Panel de instrumentos 23
Page 26
Controlar los menús del panel de instrumentos
COPIA
Fig. 13 (A) Vehículos sin volante multifunción (variante 1): tecla 1 en la palanca de los limpiaparabrisas para confirmación de los ítems del menú y llave 2 para alternar entre los menús. (B) Vehículos sin volan­te multifunción (variante 2): tecla 1 en la palanca de los limpiaparabrisas para confirmación de los ítems del menú y tecla basculante 2 para alternar entre los menús.
Acceder al submenú
● Comando con la palanca de los limpiaparabri­sas: presionar la llave 2 A o la tecla basculante
2
B hacia arriba o hacia abajo, hasta que el ítem
del menú deseado esté seleccionado.
● Comando con el volante multifunción: presionar la tecla  o , hasta que esté seleccionado el ítem del menú deseado.
● El ítem del menú seleccionado se encuentra entre las dos líneas perpendiculares.
Fig. 14 Lado derecho del volante multifunción: teclas de comando de los menús del panel de ins­trumentos.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 22.
Acceder al menú principal
● Conectar el encendido.
● Si se exhibe un mensaje o el pictograma del vehículo, presionar la tecla OK (⇒ fig. 13 1 A o
⇒ fig. 14) o
● Comando con la palanca de los limpiaparabri­sas: mantener la llave presionada ⇒ fig. 13 2 A o
sujetar, por por lo menos dos segundos, la tecla basculante ⇒ fig. 13 jo. Aparece el menú principal ⇒ pág. 25.
● Comando con el volante multifunción: el menú principal ⇒ pág. 25 no aparece. Para navegar entre los ítems del menú, presionar la tecla  o repetidamente.
ENTER
(⇒ fig. 13 1 B).
2
B hacia arriba o hacia aba-
● Para acceder a un ítem del submenú, presionar la tecla OK o
Adoptar configuración del menú
● Utilizando la llave o tecla basculante de la pa­lanca de los limpiaparabrisas o con las teclas en forma de flecha del volante multifunción, realizar las modificaciones deseadas. De ser necesario, mantener la tecla presionada para aumentar o dis­minuir los valores más rápidamente.
● Seleccionar o confirmar la opción con la tec­la OK o
Volver al menú principal
● Por medio del menú: seleccionar el ítem del menú Atrás en el submenú para salir del subme­nú.
● Comando con la palanca de los limpiaparabri- mantener la llave o la tecla basculante presio-
sas:
nada.
Volver al ítem anterior
Comando con el volante multifunción: presionar la tecla
ENTER
.
ENTER
.
.
Vista general del vehículo24
Page 27
Menú principal
COPIA
Lea primero y tenga en cuenta la información preliminar y las advertencias de seguridad
de la pág. 22.
Menú Función Consultar
Indicador mul­tifunción
Audio Visualización de información de la radio, como, por ejemplo, emi-
Estado del ve­hículo
Configuración Diferentes posibilidades de configuración, como por ejemplo, el
Menú Indicador multifunción
Presenta diferentes datos sobre la conducción y el consumo de combustible.
sora en la operación de la radio, pista del CD, volumen, etc. Váli­do para vehículos con radio instalada de fábrica.
Exhibición de los textos de advertencia y de información actual. El ítem del menú aparecerá solamente cuando hayan textos de advertencia o información. La cantidad de mensajes disponible es exhibida en el display. Ejemplo: 1/1 o 2/2.
volumen de la alerta sonora del sensor de estacionamiento, idio­ma, entre otros.
⇒ pág. 25
⇒ cuaderno Radio
pág. 18
⇒ 
⇒ pág. 27
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 22.
Con el motor en marcha y la memoria indicada 1 o 2, presionar la tecla OK o entre las dos memorias.
La memoria graba los valores de viaje y consumo desde el momento en el que
Memoria de
1
viaje individual.
Memoria de to-
2
do el viaje.
se activa el encendido hasta el momento en el que se desconecta. Si se interrumpe el viaje por más de dos horas, la memoria se borra automática­mente. Si el viaje continúa dentro de un período de dos horas después de apa­gar el motor, se suman los nuevos valores.
La memoria graba los valores de viaje de una cantidad indeterminada de viajes, en un máximo de 99 horas y 59 minutos de conducción, 9.999 999 litros de combustible consumido. Si se sobrepasa alguna de estas marcas máximas, la memoria se borra automáticamente y comienza de nuevo en cero.
El Indicador multifunción viene equipado con dos memorias de trabajo automáticas: 1 – Memoria de viaje individual y 2 – Memoria de viaje total. En el extremo superior derecho del display se exhibe el número de la memoria indicada.
ENTER
para alternar
km de recorrido o
161.5L1.SAV.60
Panel de instrumentos 25
Page 28
Exhibiciones posibles
COPIA
Menú Indic. Multifun-
ción Consumo actual de com-
bustible
Consumo medio de com­bustible
Autonomía Recorrido aproximado en km que todavía puede recorrerse con la canti-
Duración viaje Duración del viaje en horas (h) y minutos (min) recorrido después de co-
Recorrido Trayecto recorrido en km después de conectar el encendido. Velocidad media El promedio de velocidad se exhibe únicamente después de los 300 me-
Velocidad digital Velocidad de conducción actual como indicador digital. Advertencia velocidad Cuando se sobrepasa la velocidad grabada (en el intervalo entre 30 km/h
Alternar entre los indicadores
● Vehículos sin el volante multifunción: presionar la llave o la tecla basculante de la palanca de los limpiaparabrisas.
● Vehículos con el volante multifunción: presionar la tecla  o .
Borrar la memoria 1 o 2 manualmente
Seleccionar la memoria que se debe borrar.
●
● Mantener la tecla aproximadamente dos segundos.
Almacenar la velocidad para el alerta de velocidad
● Seleccionar el indicador Advert. Vel..
● Presionar la tecla OK o nar la velocidad actual o activar el alerta.
Función
La exhibición del consumo actual de combustible se da durante la conduc­ción en km/l con motor en funcionamiento. El valor actual exhibido se cal­cula en intervalos de 30 metros y es actualizado cada 1 segundo aproxi­madamente.
El promedio de consumo de combustible en km/l se exhibe únicamente después de 300 metros andados, después de poner el motor en marcha. Hasta este punto se exhiben partes. El valor actual exhibido se actualiza cada 5 segundos.
dad de combustible en el tanque, siguiendo la misma forma de conduc­ción. Entre otros, el consumo de combustible momentáneo sirve para el cálculo.
nectar el encendido.
tros andados, después de conectar el encendido. Hasta este punto se ex­hiben partes. El valor actual exhibido se actualiza cada 5 segundos.
y 150 km/h) se emite un alerta visual y sonoro.
● De ser necesario, configurar la velocidad de-
OK
o
ENTER
ENTER
presionada por
para almace-
seada con el ítem de menú +5 km/h o -5 km/h y presionar la tecla OK o disminuir la velocidad. Presionar OK o nuevamente. La velocidad es almacenada y el alerta activado.
● Para desactivar, seleccionar el indicador Ad-
vert. Vel. nuevamente y presionar la tecla
ENTER
o
Selección personal de los indicadores
En el menú Configuración, submenú Datos
Ind. Multifunción se puede seleccionar qué
indicadores del Indicador multifunción se debe ex­hibir en el display del panel de instrumentos ⇒ pág. 23.
. Se desconecta el alerta de velocidad.
ENTER
para aumentar o
ENTER
OK
Vista general del vehículo26
Page 29
Menú Configuración
COPIA
Lea primero y tenga en cuenta la información preliminar y las advertencias de seguridad
de la pág. 22.
Menú Configura-
ción Idioma / Lang. Seleccionar el idioma para los textos del display. Datos Ind. Mul-
tifunción Sensor Estac. Puede definirse el volumen de la alerta sonora del control de la distancia de esta-
ECO Comfort Configuración de los datos del ECO Comfort que se deben exhibir en el display del
Confort Configuración para funciones de confort del vehículo ⇒ pág. 28. Luces y Visibil. Configuración para la iluminación del vehículo ⇒ pág. 28. Mantenimiento Definir a partir de qué kilometraje se debe emitir un alerta visual y sonoro para que
Ajuste fábrica Algunas funciones del menú Configuración son restauradas para la configura-
Atrás El indicador retrocede al menú principal.
AVISO
La función Mantenimiento es una orientación adicional en relación a los mantenimientos ya definidos para su vehículo. Recuerde que todo
Submenú ECO Comfort
Fig. 15 En el panel de instrumentos: texto de ad-
vertencia del ECO Comfort.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 22.
Función
Configuración de los datos del Indicador multifunción que se deben exhibir en el display del panel de instrumentos ⇒ pág. 25
cionamiento.
panel de instrumentos ⇒ pág. 27.
el vehículo sea sometido a mantenimiento ⇒ 
ción de fábrica.
kilometraje a ser definido no debe ser superior al indicado en el ⇒ cuaderno Plan de Asistencia
Técnica
La función ECO Comfort tiene como objetivo indi­car en el display del panel de instrumentos alertas de ayuda para mejorar el consumo de combustible del vehículo.
Dentro del submenú ECO Comfort se pueden de­finir los datos que serán presentados en el display. Los datos pueden definirse por separado, o en conjunto (todas las opciones), o también se puede desactivar las opciones para que no aparezca nin­gún alerta en el display
Únicamente se presentan en el display del panel de instrumentos los datos disponibles para el vehí­culo, que depende del sistema electrónico del ve­hículo y de los equipos montados.
Además del texto de alerta presentado en el dis­play ⇒ fig. 15, pueden aparecer alertas con otra in­formación adicional.
.
.
AVISO (continuación)
.
.
161.5L1.SAV.60
Panel de instrumentos
27
Page 30
Textos de alerta
COPIA
● ECO COMFORT Resistencia al viento:
Cierre las ventanillas.
● ECO COMFORT Climatizador encendido:
Cierre las ventanillas.
● ECO COMFORT Al frenar desembrague a
menos de 1300 rpm.
● ECO COMFORT No pise el acelerador al
arrancar el motor.
Submenú Confort
Lea primero y tenga en cuenta la información preliminar y las advertencias de seguridad
de la pág. 22.
Menú Confort Función
Señal Sonora Activar o desactivar la función de señal sonora al bloquear o desbloquear el vehí-
Señal Luminosa Activar o desactivar la función de señal luminosa al bloquear o desbloquear el ve-
Cierre Autom. Configuración para los vidrios eléctricos: al trabar y destrabar, todos los vidrios
Atrás El indicador retrocede al menú Configuración.
culo. Si la señal sonora está conectada, se emitirá una señal sonora (bocina) cada vez que se bloquea el vehículo o dos señales sonoras cada vez que se desbloquea el vehículo.
hículo. Si la señal luminosa está conectada, los indicadores de dirección titilarán, una vez cuando se bloquea el vehículo o dos veces cuando se lo desbloquea.
pueden abrirse o cerrarse ⇒ pág. 60.
● ECO COMFORT No pise el acelerador con
el vehículo detenido.
● ECO COMFORT Evite tener el motor en
marcha estando detenido.
Los textos de alerta pueden variar, depen­diendo de la versión del vehículo.
Submenú Luces y Visibil.
Lea primero y tenga en cuenta la información preliminar y las advertencias de seguridad
de la pág. 22.
Menú Luces y Vi-
sibil. Coming home Leaving Home Automático Activar la función automática de “Coming home” y “Leaving Home”. Manual Activar la función manual de “Coming Home” y “Leaving home”. Desconectado Desactivar la función “Coming Home” y “Leaving Home”. Atrás El indicador retrocede al menú Configuración.
Vista general del vehículo28
Función
Definir cuánto tiempo la iluminación debe permanecer encendida después de blo­quear o desbloquear el vehículo ⇒ pág. 104.
Page 31

Volante multifunción

COPIA
Volante multifunción con comandos de la radio y del Sistema de información
Introducción al tema
Volkswagen
En este capítulo encontrará información sobre los siguientes temas:
Comandos del volante multifunción . . . . . . . . 29
Información y advertencias complementarias:
● Indicador multifunción ⇒ pág.
● Sistema de información Volkswagen ⇒ pág. 22
Comandos del volante multifunción
Fig. 16 Lado izquierdo del volante multifunción:
teclas de comando.
Lea primero y tenga en cuenta la infor-
mación preliminar de la pág. 29.
22
Dependiendo de la versión del vehículo, al­gunos comandos del volante multifunción no
estarán disponibles.
Para más información sobre el uso de su ra­dio, consultar el respectivo manual de ins-
trucciones (⇒ cuaderno Radio).
Fig. 17 Lado derecho del volante multifunción: teclas de comando.
Por medio de las teclas de este volante, se pue­den realizar varias funciones sin retirar las manos del volante.
Teclas Uso Función
Audio
Audio,
Teléfono
161.5L1.SAV.60
Presionando la tecla brevemente: selecciona en orden decreciente las estaciones de radio y las pistas del CD / MP3. Presionando por algunos segundos: selecciona manualmente las esta­ciones de radio en orden decreciente o retrocede la reproducción de la mú­sica en modo CD / MP3.
Presionando la tecla brevemente:
a)
radio o de una llamada telefónica. Presionando por algunos segundos: aumenta de manera continua el vo­lumen de la radio o de una llamada telefónica.
aumenta por pasos el volumen de la
Volante multifunción 29
Page 32
Teclas Uso Función
COPIA
Presionando la tecla brevemente: en el display de la radio se muestran las últimas llamadas. Presionando la tecla dos veces brevemente: se llamará al número más
Teléfono
Audio
Teléfono
Audio,
Teléfono
Sistema de
información Volkswagen
Indicador multi­función
Sistema de información
Volkswagen
Menú Audio
Menú dentro del Sistema de información Volkswagen
Indicador multi­función

Sistema de información Volkswagen
Confirmación Sistema de
información Volkswagen
a)
a)
a)
reciente de la lista de llamadas. Como una función redial.
Presionando por algunos segundos:
- Rechaza una llamada, de haber una llamada recibida.
- Durante una llamada telefónica, la radio cambia al modo privado, presio­nar nuevamente por algunos segundos la tecla, y la radio regresará al modo de “manos libres”.
Presionando la tecla brevemente: selecciona en orden creciente las esta­ciones de radio y las pistas del CD / MP3. Presionando por algunos segundos: selecciona manualmente las esta­ciones de radio en orden creciente o adelanta la reproducción de la música en modo CD / MP3.
Presionando la tecla brevemente: activa el canal de comunicación de la radio para realizar una llamada en el modo de discado por voz, se deben seguir las instrucciones del celular. Sin función en el dispositivo emparejado por Bluethooth, no se realizará nin­guna acción.
Presionando la tecla brevemente:
dio o de una llamada telefónica. Presionando por algunos segundos: reduce de manera continua el volu­men de la radio o de una llamada telefónica.
Presionando la tecla brevemente:
Información Volkswagen en orden decreciente.
Presionando por algunos segundos: sin función. Presionando la tecla brevemente: pasaje del indicador multifunciones en
orden creciente.
Presionando por algunos segundos: Presionando la tecla brevemente:
- La barra selectora se desplaza hacia arriba.
- Alteración del valor un paso hacia arriba.
- Intercambio de mensajes sobre el estado del vehículo en orden creciente, de haber más de un mensaje. Presionando por algunos segundos: sin función.
b)
-
Presionando la tecla brevemente: selecciona en orden creciente las esta­ciones de radio y las pistas del CD / MP3. Presionando por algunos segundos: selecciona manualmente las esta­ciones de radio en orden creciente o adelanta la reproducción de la música en modo CD / MP3.
Presionando la tecla brevemente:
- Conmutación entre las memorias 1 y 2 del Indicador multifunción.
- Función de repetición en caso de alteración de valor. Presionando por algunos segundos: reset de los datos en el nivel actual del indicador multifunciones del Indicador multifunción.
Presionando la tecla brevemente:
- Selección de la entrada actual del menú.
- Alteración del valor en un paso. Presionando por algunos segundos: sin función.
Confirmación y validación, por ejemplo, de avisos e información.
Presionando la tecla brevemente:
Información Volkswagen en orden creciente. Presionando por algunos segundos: sin función.
reduce por pasos el volumen de la ra-
navega entre los menús del Sistema de
sin función.
navega entre los menús del Sistema de
Vista general del vehículo30
Page 33
Teclas Uso Función
COPIA
Sistema de
información Volkswagen
Indicador multi­función
Sistema de información
Volkswagen
Menú Audio
Menú dentro del Sistema de información Volkswagen
a)
Equipo (aparato de teléfono móvil) no ofrecido por Volkswagen.
b)
Para vehículos con radio instalada de fábrica.
Los comandos en el volante multifunción sólo funcionan con el encendido conectado.
Dependiendo de la versión del vehículo, al­gunos comandos del volante multifunción no
estarán disponibles.
En algunos vehículos con volante multifun­ción, se suprimen las teclas de la palanca de
los limpiaparabrisas. Por ejemplo, la operación del
Presionando la tecla brevemente: regresa al ítem anterior. Presionando por algunos segundos:
Presionando la tecla brevemente: pasaje del indicador multifunciones en
orden decreciente.
Presionando por algunos segundos: Presionando la tecla brevemente:
- La barra selectora se desplaza hacia abajo.
- Alteración del valor un paso hacia abajo.
- Intercambio de mensajes sobre el estado del vehículo en orden decrecien­te, de haber más de un mensaje. Presionando por algunos segundos: sin función.
b)
-
Presionando la tecla brevemente: selecciona en orden decreciente las estaciones de radio y las pistas del CD / MP3. Presionando por algunos segundos: selecciona manualmente las esta­ciones de radio en orden decreciente o retrocede la reproducción de la mú­sica en modo CD / MP3.
sin función.
sin función.
indicador multifunciones del Indicador multifunción será realizada exclusivamente por medio de las teclas del volante.
Para más información sobre el uso de su ra­dio, consultar el respectivo manual de ins-
trucciones (⇒ 
cuaderno Radio).
161.5L1.SAV.60
Volante multifunción 31
Page 34

Antes de la conducción

COPIA

Antes de partir

Orientaciones para la conducción

Introducción al tema
En este capítulo encontrará información sobre los siguientes temas:
Preparativos de viaje y seguridad de la
conducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Conducción en el exterior . . . . . . . . . . . . . . . . . 34
Trayecto por sitios inundados . . . . . . . . . . . . . 34
Información y advertencias complementarias:
● Sentarse correctamente y con seguridad ⇒ pág. 66
Transportar ⇒ pág. 118
●
● Arrancar, pasar de marcha, estacionar ⇒ pág. 151
Preparativos de viaje y seguridad de la conducción
● Conducir con conciencia ecológica ⇒ pág. 170
● Información para el consumidor ⇒ pág. 262
ADVERTENCIA
Conducir bajo la influencia de alcohol, dro­gas, medicamentos y estupefacientes puede causar accidentes graves y lesiones fatales.
● Alcohol, drogas, medicamentos y estupe­facientes pueden disminuir considerablemen­te el grado de percepción, los tiempos de reacción y la seguridad de la conducción, lo cual puede causar la pérdida del control del vehículo.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 32.
Fig. 18 Alfombras delanteras con fijación y perno de la alfombra.
Lista de control
Se deben observar los siguientes puntos antes y durante la conducción para garantizar la seguridad del propio conductor, de todos los pasajeros y de otros conductores ⇒ :
Verificar el perfecto funcionamiento del sistema de iluminación y de los indicadores de dirección.
Controlar la presión de los neumáticos (⇒ 
Providenciar una visibilidad perfecta a través de todos los vidrios.
Fijar objetos y todos los volúmenes de equipaje con firmeza en los portaobjetos, en el maletero y,
de ser el caso, en el techo ⇒ pág. 118.
Antes de la conducción32
pág. 239) y el nivel de combustible (⇒ pág. 190).
Page 35
Lista de control (continuación)
COPIA
La activación de los pedales debe estar libre en todo momento.
Proteger a los niños en el vehículo con un sistema de retención apropiado a la edad del niño
⇒ pág. 92. Ajustar correctamente los asientos delanteros, los apoyacabezas y los espejos retrovisores según
la estatura ⇒ pág. 66. Calzar zapatos adecuados que proporcionen un buen apoyo para el comando de los pedales.
Acomodar bien la alfombra en el área reposapiés del lado del conductor para que no obstruya la
zona de los pedales. dependiendo de la versión del vehículo, las alfombrillas delanteras puede te­ner fijación de la alfombra y perno en la alfombra ⇒ fig. 18.
Adoptar una posición correcta en el asiento antes y durante la conducción. Esto también es válido
para todos los pasajeros ⇒ pág. 66. Ajustar el cinturón de seguridad correctamente antes de la conducción y no alterar la regulación del
cinturón durante la conducción. Esto también es válido para todos los pasajeros ⇒ pág. 73 No transportar una cantidad de pasajeros mayor que la cantidad de asientos y cinturones de segu-
ridad disponibles. Nunca conduzca si su capacidad de conducción está alterada por la influencia de medicamentos,
alcohol o drogas, u otras sustancias capaces de influir en el nivel de percepción y reacción. No distraerse del tránsito, por ejemplo, ajustando o accediendo a menús, con pasajeros o hablando
por teléfono. Adecuar siempre la velocidad y la forma de conducción a las condiciones de visibilidad, climáticas,
de la pista y del tránsito, respetando los límites de velocidad definidos en la vía por la que está con­duciendo.
Respetar las reglas de tránsito y las velocidades indicadas.
En viajes largos, realizar pausas regulares – sin sobrepasar el límite de dos horas.
Si transporta animales en el vehículo, hágalo con un sistema adecuado a su peso y tamaño.
ADVERTENCIA
Respetar siempre las reglas de tránsito ac­tuales y los límites de velocidad, y conducir de manera preventiva. La evaluación correcta de la situación de conducción puede hacer la diferencia entre llegar al destino del viaje de manera segura y sufrir un accidente con le­siones graves.
Los servicios de manutención regulares en el
vehículo sirven no solo para la conservación del vehículo, sino que también contribuyen a la se­guridad operacional y del tránsito. Por ese motivo, los servicios de mantenimiento deben ser realiza-
dos siempre según las especificaciones del ⇒ cua­derno Plan de Asistencia Técnica. En condiciones de severidad, puede ser necesario ejecutar algu­nos servicios antes de la fecha prevista para el próximo mantenimiento. Condiciones de severidad son, por ejemplo, conducción frecuente en tránsito intenso, uso frecuente de remolque y rodaje en áreas con mucha polvareda. En el ⇒  no Plan de Asistencia Técnica, se detalla informa­ción complementaria sobre condiciones de severi­dad, y su lectura previa es fundamental. Se puede obtener más información en un Concesionario Volkswagen o en una empresa especializada.
.
cuader-
161.5L1.SAV.60
Antes de partir
33
Page 36
Conducción en el exterior
COPIA
Lea primero y tenga en cuenta la información preliminar y las advertencias de seguridad
de la pág. 32.
Lista de control
Algunos países adoptan normas específicas y especiales de seguridad, como también aplican normas re­levantes para emisiones de gases. V informe en un Concesionario Volkswagen acerca de las determinaciones legales y las siguientes cuestio­nes del país de destino:
¿Se debe preparar el vehículo para el viaje al exterior, como por ejemplo, enmascarar o convertir el
farol? ¿Se dispone de las herramientas, equipos de diagnóstico y piezas de reposición necesarias para
servicios de mantenimiento y reparaciones? ¿Existe un Concesionario Volkswagen en el país de destino?
¿Hay gasolina sin plomo u otros aditivos metálicos (por ejemplo, manganeso) con octanaje satis-
factorio? ¿El aceite del motor recomendado (⇒ pág. 204) y demás fluidos según las especificaciones de
Volkswagen están disponibles en el país de destino? ¿Se necesitan neumáticos especiales para conducir en el país de destino?
AVISO
Volkswagen no se responsabiliza por daños que se ocasionen en el vehículo a causa de combustible de mala calidad, mantenimiento insuficiente/incorrecto y uso de piezas de re­puesto no originales.
olkswagen recomienda que antes de iniciar un viaje internacional, se
Trayecto por sitios inundados
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 32.
En primer lugar, se debe evitar los sitios inunda­dos. Conducir el vehículo en esas condiciones difi­culta el modo de manejar, pudiendo causar daños serios al vehículo y poniendo en riesgo la seguri­dad del conductor y los demás pasajeros. Si el tra­yecto es necesario, para evitar daños al vehículo, el conductor var lo siguiente:
● Comprobar la profundidad del agua antes del trayecto por sitios inundados. El agua puede al­canzar, como máximo, el borde inferior de la ca­rrocería ⇒ 
● No conducir a una velocidad superior a la velo­cidad de un paso.
, los pasajeros y otros choferes, obser-
.
Antes de la conducción34
● Nunca parar, dar marcha atrás o apagar el mo­tor en el agua.
● Los vehículos en contraflujo provocan ondas que pueden elevar el nivel del agua en su vehícu­lo, impidiendo la conducción segura en el sitio inundado.
ADVERTENCIA
Después de pasar por agua, fango, barro, etc., puede que la capacidad de frenado que­de reducida al mojarse o incluso congelarse los discos y pastillas de freno, aumentando la distancia de frenado.
● “Secar los frenos y eliminar el hielo” fre­nando cuidadosamente. Proceder sin colocar a los demás conductores en riesgo ni dejar de respetar las determinaciones legales.
● Evitar maniobras bruscas y repentinas de frenado después de atravesar trechos inun­dados.
Page 37
AVISO
COPIA
● En trayectos por sitios inundados, hay com­ponentes del vehículo, como por ejemplo, el motor, la transmisión, el chasis o el sistema eléctrico, que se pueden dañar seriamente.

Datos técnicos

Introducción al tema
AVISO (continuación)
● Jamás conduzca por agua salada, la sal puede provocar corrosión. Lavar inmediata­mente con agua dulce todas las partes del ve­hículo que hayan estado en contacto con el agua salada.
En este capítulo encontrará información sobre los siguientes temas:
Datos de identificación del vehículo . . . . . . . . 36
Datos del motor . . . . . . . . . . . . . . . . . . . . . . . . . 37
Datos del motor . . . . . . . . . . . . . . . . . . . . . . . . . 37
Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Desempeños . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Se puede verificar con qué motor un vehículo está equipado consultando la etiqueta de datos del ve­hículo en el ⇒ cuaderno Plan de Asistencia Técni-
o los documentos de licencia del vehículo.
ca
Las indicaciones en los documentos de licencia del vehículo siempre tienen prioridad. Todas las in­dicaciones de este manual son válidas para el mo­delo básico. Los valores indicados pueden variar según los equipos opcionales o versiones de mo­delos diferentes, como también en vehículos espe­ciales y vehículos para otros países.
Información y advertencias complementarias:
● Transportar ⇒ pág. 118
● Conducir con conciencia ecológica ⇒ pág. 170
● Combustible ⇒ pág. 195
● Aceite del motor ⇒ pág. 204
● Líquido refrigerante del motor ⇒ pág. 210
● Ruedas y neumáticos ⇒ pág. 239
● Información para el consumidor ⇒ pág. 262
ADVERTENCIA
Sino se tienen en cuenta o se exceden los va­lores indicados para pesos, carga, dimensio­nes y velocidad máxima se pueden provocar accidentes y lesiones graves.
161.5L1.SAV.60
Antes de partir 35
Page 38
Datos de identificación del vehículo
COPIA
Fig. 19 Frente al asiento del acompañante delan­tero: número de identificación del vehículo (núme­ro del chasis) en el piso, frente al asiento del acompañante.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 35.
Número de identificación del vehículo (VIN ­número del chasis)
El número de identificación del vehículo se ubica en el piso, frente al asiento del acompañante de­lantero ⇒ fig. 19.
Número de identificación del vehículo parcial (número del chasis parcial)
Las etiquetas con el número de identificación del vehículo parcial están ubicadas en la columna de la puerta delantera derecha y en la columna de la suspensión derecha. Estas etiquetas son destrui­das al ser eliminadas. Para llegar al número de identificación del vehículo parcial en la columna de la suspensión derecha, abrir la tapa del comparti­mento del motor ⇒
Además, el número de identificación del vehículo parcial está grabado en el parabrisas, en la luneta y los vidrios laterales.
Número de identificación del motor
El número de identificación del motor se ubica en la parte posterior del bloque, junto a la fijación de la transmisión. Para llegar a la etiqueta de del fa­bricante, abrir la tapa del compartimento del motor
⇒ pág. 199.
En algunas regiones, el número de identificación del motor forma parte de la documentación oficial del vehículo.
 pág. 199.
Fig. 20 En la columna de la puerta delantera dere­cha: etiqueta con el número de identificación del vehículo parcial A y etiqueta de identificación del año de fabricación B.
Etiqueta del fabricante
La etiqueta del fabricante está ubicada en el trave­saño delantero del compartimento del motor. Para llegar a la etiqueta de del fabricante, abrir la tapa del compartimento del motor ⇒ pág. 199.
Etiqueta de identificación del año de fabricación
La etiqueta con el número de identificación del año de fabricación está ubicada en la columna de la puerta delantera derecha. Esta etiqueta se destru­ye al ser eliminada.
Etiqueta de identificación para capacidad máxima de carga
La etiqueta con las indicaciones sobre el peso del vehículo vacío, cantidad de personas, peso bruto total y capacidad máxima de tracción está ubicada en la columna de la puerta del conductor.
AVISO
Si fuera necesario sustituir etiquetas o regra­bar componentes del vehículo, solicite la orien­tación de un Concesionario V
AVISO
La película plástica aplicada en la región del grabado del número de identificación del vehí­culo (número del chasis) es una protección an­ticorrosiva y no impide la transferencia del nú­mero a una hoja de papel (calco del chasis). Por lo tanto, no se la debe quitar de ninguna forma - ¡riesgo de pérdida de la garantía contra perforación por corrosión!
olkswagen.
Antes de la conducción36
Page 39
Válido solamente para Argentina
COPIA
Datos del motor
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 35.
1.6 de 74 kW
Potencia del motor 74 kW (101 cv) a 5.250 rpm Par de apriete máximo 143 Nm (14,6 kgfm) a 2.500 rpm Código del motor CFZA Cilindros,
Cilindrada Relación de compresión 10,8:1 Bujías 101.905.610.G Gasolina sin plomo u otros aditivos metálicos (por
ejemplo, manganeso) Tipo de transmisión Manual de 5 marchas (MQ 200) Especificación del aceite del motor según norma VW 502 00 o VW 508 88
a)
Número de pieza Volkswagen. Utilizar sólo las bujías recomendadas por Volkswagen para su vehículo, para no dañar el motor y cumplir con la legislación de emisiones vigente.
1.6 de 81 kW
Potencia del motor 81 kW (110 cv) a 5.750 rpm Par de apriete máximo 155 Nm (15,8 kgfm) a 4.000 rpm Código del motor CWSA Cilindros,
Cilindrada Relación de compresión 10,5:1 Bujías 04C 905 616 Gasolina sin plomo u otros aditivos metálicos (por
ejemplo, manganeso) Tipo de transmisión Manual de 5 marchas (MQ 200) Especificación del aceite del motor según norma VW 502 00 o VW 508 88
a)
Número de pieza Volkswagen. Utilizar sólo las bujías recomendadas por Volkswagen para su vehículo, para no dañar el motor y cumplir con la legislación de emisiones vigente.
Por razones técnicas de homologación o de tribu­tación, las indicaciones de potencia y desempeño de algunos motores en otros países pueden ser di­ferentes a las siguientes indicaciones.
4 cilindros,
1.598 cm
Grado 2 o
Superior i.o. mín 91
4 cilindros,
1.598 cm
Grado 2 o
Superior i.o. mín 91
3
a)
3
a)
Datos del motor
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 35.
Motor de gasolina
1.6 de 74 kW
Potencia del motor 74 kW (101 cv) a 5.250 rpm Par de apriete máximo 143 Nm (14,6 kgfm) a 2.500 rpm
161.5L1.SAV.60
Por razones técnicas de homologación o de tribu­tación, las indicaciones de potencia y desempeño de algunos motores en otros países pueden ser di­ferentes a las siguientes indicaciones.
Antes de partir 37
Page 40
1.6 de 74 kW
COPIA
Código del motor CFZA Cilindros,
Cilindrada Relación de compresión 10,8:1 Bujías 101 905 610.G Gasolina sin plomo u otros aditivos metálicos (por
ejemplo, manganeso)
ipo de transmisión Manual de 5 marchas (MQ 200)
T Especificación del aceite del motor de acuerdo a la norma VW 502 00
a)
Número de pieza Volkswagen. Utilizar en su vehículo sólo las bujías recomendadas por Volkswagen, para no dañar el motor y cumplir con la legislación de emisiones vigente.
b)
Con una pequeña reducción en el desempeño y aumento del consumo de combustible, con aumento graduado de ruido del mo­tor hasta la intervención de la regulación de detonación.
1.6 de 81 kW
Potencia del motor 81 kW (110 cv) a 5.750 rpm Par de apriete máximo 155 Nm (15,8 kgfm) a 4.000 rpm Código del motor CWSA Cilindros,
Cilindrada Relación de compresión 10,5:1 Bujías 04C 905 616 Gasolina sin plomo u otros aditivos metálicos (por
ejemplo, manganeso) Tipo de transmisión Manual de 5 marchas (MQ 200) Especificación del aceite del motor según la norma VW 502 00
a)
Número de pieza Volkswagen. Utilizar sólo las bujías recomendadas por Volkswagen para su vehículo, para no dañar el motor y cumplir con la legislación de emisiones vigente.
b)
Con una pequeña reducción en el desempeño y aumento del consumo de combustible, con aumento graduado de ruido del mo­tor hasta la intervención de la regulación de detonación.
Motor TOT
1.6 TOTALFLEX 74/76 kW
Gasolina Etanol Potencia del motor 74 kW (101 cv) a 5.250 rpm 76 kW (104 cv) a 5.250 rpm Par de apriete máximo 151 Nm (15,4 kgfm) a 2.500 rpm 153 Nm (15,6 kgfm) a 2.500 rpm Código del motor CCRA Cilindros,
Cilindrada Relación de compresión 12,1:1 Bujías 101 905 610.G Combustible Gasolina RON 95 / E24 (color azul) o Etanol Tipo de transmisión Manual de 5 marchas (MQ 200) Especificación del aceite del mo-
tor
a)
ALFLEX
de acuerdo a la norma VW 508 88
Número de pieza Volkswagen. Utilizar en su vehículo sólo las bujías recomendadas por Volkswagen, para no dañar el motor y cumplir con la legislación de emisiones vigente.
4 cilindros,
Súper i.o. 95
Normal i.o. 91
1.598 cm
Super i.o. 95
Normal i.o. 91
4 cilindros,
1.598 cm
1.598 cm
4 cilindros,
3
a)
3
a)
b)
3
a)
b)
Antes de la conducción38
Page 41
1.6 TOTALFLEX 81/88 kW
COPIA
Gasolina Etanol Potencia del motor 81 kW ( 110 cv) a 5.750 rpm 88 kW (120 cv) a 5.750 rpm Par de apriete máximo 155 Nm (15,8 kgfm) a 4.000 rpm 165 Nm (16,8 kgfm) a 4.000 rpm Código del motor CNXA Cilindros,
Cilindrada Relación de compresión 11,5:1 Bujías 04C 905.607 Combustible Gasolina RON 95 / E24 (color azul) o Etanol Tipo de transmisión Manual de 5 marchas (MQ 200) Especificación del aceite del mo-
tor
a)
Número de pieza Volkswagen. Utilizar en su vehículo sólo las bujías recomendadas por Volkswagen, para no dañar el motor y cumplir con la legislación de emisiones vigente.
Dimensiones
4 cilindros,
1.598 cm
según la norma VW 508 88
3
a)
Fig. 21 Dimensiones.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 35.
Las indicaciones de la tabla son válidas para el modelo básico con equipos básicos.
Válido para el mercado: LAM y México
Leyenda para ⇒ fig. 21:
a)
a)
161.5L1.SAV.60
Ancho de vía delantera
A
Ancho de vía trasera
Los valores indicados pueden divergir en razón de otros tamaños de ruedas y neumáticos, equipos opcionales, versiones del modelo diferentes o con la posterior instalación de accesorios.
Cabina sim-
ple
1.435 mm 1.435 mm 1.435 mm 1.435 mm
1.493 mm 1.493 mm 1.493 mm 1.493 mm
Cabina ex-
tendida
Doble Cabina
Antes de partir 39
Doble Cabina
- Cross
Page 42
Leyenda para ⇒ fig. 21:
COPIA
Ancho del vehículo (sin los espejos re-
B
trovisores exteriores)
Ancho del vehículo (con los espejos
C
retrovisores exteriores)
D
Altura del vehículo hasta el techo
Altura del espacio libre desde el sue-
E
b)
lo
F
Distancia entre ejes 2.753 mm 2.753 mm 2.753 mm 2.753 mm
G
Largo del vehículo 4.493 mm 4.493 mm 4.493 mm 4.511 mm Altura con la tapa del compartimento
H
del motor abierta
– Diámetro mínimo de giro del vehículo
a)
Los datos pueden variar de acuerdo al tamaño de las llantas y de los neumáticos.
b)
Peso en orden de marcha, sin conductor ni carga.
Largo al nivel del piso 1.655 mm 1.334 mm 1.106 mm 1.106 mm Largo al nivel del borde superior 1.594 mm 1.277 mm 1.017 mm 1.017 mm Ancho máximo al nivel del piso 1.237 mm 1.230 mm 1.200 mm 1.200 mm Ancho entre pasarruedas 1.006 mm 1.006 mm 1.005 mm 1.005 mm Altura del compartimento de carga en el cen-
tro de la rueda
Válido para el mercado: Argentina
Leyenda para ⇒ 
Ancho de vía delantera
A
Ancho de vía trasera Ancho del vehículo (sin los espejos re-
B
trovisores exteriores)
Ancho del vehículo (con los espejos
C
retrovisores exteriores)
D
Altura del vehículo hasta el techo
Altura del espacio libre desde el sue-
E
b)
lo
F
Distancia entre ejes 2.753 mm 2.753 mm 2.753 mm 2.753 mm
G
Largo del vehículo 4.493 mm 4.493 mm 4.493 mm 4.511 mm
b)
Dimensiones del compartimento de carga
fig. 21:
a)
a)
Cabina sim-
ple
1.708 mm 1.708 mm 1.708 mm 1.729 mm
1.893 mm 1.893 mm 1.893 mm 1.898 mm
b)
1.497 mm
166 mm 166 - 181 mm 166 - 181 mm 201 mm
1.729 mm
aproximada-
mente 11,5 m
Cabina simple
519 mm 519 mm 519 mm 519 mm
Cabina sim-
ple
1.435 mm 1.435 mm 1.435 mm 1.435 mm
1.493 mm 1.493 mm 1.493 mm 1.493 mm
1.708 mm 1.708 mm 1.708 mm 1.729 mm
1.893 mm 1.893 mm 1.893 mm 1.898 mm
b)
1.497 mm 1.512 mm
166 mm 181 mm 166 - 181 mm 201 mm
Cabina ex-
tendida
1.497 - 1.512mm1.539 - 1.553
1.729 - 1.744mm1.729 - 1.744
aproximada-
mente 11,5 m
Cabina ex-
tendida
Cabina ex-
tendida
Doble Cabina
mm
mm
aproximada-
mente 11,5 m
Doble Cabi-
na
Doble Cabina
1.539 - 1.553 mm
Doble Cabina
- Cross
1.553 mm
1.744 mm
aproximada-
mente 11,5 m
Doble Cabi­na - versión
Cross
Doble Cabina
- Cross
1.553 mm
Antes de la conducción40
Page 43
Leyenda para ⇒ fig. 21:
COPIA
Altura con la tapa del compartimento
H
del motor abierta
– Diámetro mínimo de giro del vehículo
a)
Los datos pueden variar de acuerdo al tamaño de las llantas y de los neumáticos.
b)
Peso en orden de marcha, sin conductor ni carga.
Largo al nivel del piso 1.655 mm 1.334 mm 1.106 mm 1.106 mm Largo al nivel del borde superior 1.594 mm 1.277 mm 1.017 mm 1.017 mm Ancho máximo al nivel del piso 1.237 mm 1.230 mm 1.200 mm 1.200 mm Ancho entre pasarruedas 1.006 mm 1.006 mm 1.005 mm 1.005 mm Altura del compartimento de carga en el cen-
tro de la rueda
b)
Dimensiones del compartimento de carga
Cabina sim-
ple
1.729 mm 1.744 mm
aproximada-
mente 11,5 m
Cabina sim-
519 mm 519 mm 519 mm 519 mm
ple
Cabina ex-
tendida
aproximada-
mente 11,5 m
Cabina ex-
tendida
Doble Cabina
1.729 - 1.744 mm
aproximada-
mente 11,5 m
Doble Cabina
Doble Cabina
- Cross
1.744 mm
aproximada-
mente 11,5 m
Doble Cabi­na - versión
Cross
AVISO
● Conducir con cuidado en estacionamientos con cordón saliente o balizas fijas. Los objetos más altos que el piso pueden dañar el paragol­pes y otras piezas del vehículo al estacionar o salir del espacio.
AVISO (continuación)
● Conducir cautelosamente sobre entradas de terrenos, rampas, cordón y otros objetos. Las partes del vehículo más bajas como el paragol­pes, el espóiler y piezas del chasis, del motor o del sistema de escape pueden sufrir daños al pasar.
Desempeños
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 35.
Motor de gasolina
Potencia del motor CDM
1.6 de 74 kW CFZA
1.6 de 81 kW
a)
Los valores corresponden al modelo básico. Pueden haber pequeñas divergencias de acuerdo con el combustible local utilizado, los opcionales que equipan el vehículo, la carga, la presión de los neumáticos, la temperatura del ambiente, la altitud, la ruta de uso del vehículo y el modo de conducir el vehículo.
CWSA Doble Cabina -
Tipo de transmi-
Por razones técnicas de homologación o de tribu­tación, las indicaciones de potencia y desempeño de algunos motores en otros países pueden ser di­ferentes a las siguientes indicaciones.
sión
MQ 200
Versión Velocidad máxima
Cabina simple 174 km/h
Cabina extendida 176 km/h
Doble Cabina 169 km/h
Cross
175 km/h
a)
161.5L1.SAV.60
Antes de partir 41
Page 44
Potencia del motor CDM
COPIA
1.6 de 74 kW CFZA
1.6 de 81 kW CWSA
a)
Los valores corresponden al modelo básico. Pueden haber pequeñas divergencias de acuerdo con el combustible local utilizado, los opcionales que equipan el vehículo, la carga, la presión de los neumáticos, la temperatura del ambiente, la altitud, la ruta de uso del vehículo y el modo de conducir el vehículo.
Motor TOT
Potencia del motor CDM
1.6 TOTALFLEX 74/76 kW
1.6 TOTALFLEX 81/88 kW
a)
ALFLEX
CCRA
CNXA Doble Cabina - Cross 174 km/h 177 km/h
Los valores corresponden al modelo básico. Pueden haber pequeñas divergencias de acuerdo con el combustible local utilizado, los opcionales que equipan el vehículo, la carga, la presión de los neumáticos, la temperatura del ambiente, la altitud, la ruta de uso del vehículo y el modo de conducir el vehículo.
Tipo de trans-
misión
MQ 200
Tipo de
transmisión
MQ 200
Versión
Cabina simple 7,3 s 10,9 s Cabina exten-
dida Doble Cabina 7,6 s 11,5 s Doble Cabina
- Cross
Versión Gasolina Etanol
Cabina simple 174 km/h 176 km/h
Cabina extendida 176 km/h 178 km/h
Doble Cabina 169 km/h 171km/h
Aceleración 0 -
Velocidad máxima
a)
80 km/h
7,4 s 11,1 s
6,9 s 10,7 s
Aceleración 0 -
100 km/h
a)
a)
Tipo
Potencia del motor
1.6 TOTALFLEX 74/76 kW
1.6 TOTALFLEX 81/88 kW
a)
Los valores corresponden al modelo básico. Pueden haber pequeñas divergencias de acuerdo con el combustible local utilizado, los opcionales que equipan el vehículo, la carga, la presión de los neumáticos, la temperatura del ambiente, la altitud, la ruta de uso del vehículo y el modo de conducir el vehículo.
Los desempeños fueron determinados sin equipos limitadores de desempeño como,
por ejemplo, guardabarros.
CDM
CCRA
CNXA
de
trans-
mi-
sión
MQ
200
Versión
Cabina
simple
Cabina
extendida
Doble
Cabina
Doble
Cabina -
Cross
Aceleración 0 - 80 km/h
Gasolina Etanol Gasolina Etanol
7,2 s 7,1 s 10,8 s 10,5 s
7,3 s 7,2 s 11,0 s 10,7 s
7,4 s 7,3 s 11,2 s 10,9 s
6,9 s 6,6 s 10,6 s 10,1 s
Aceleración 0 - 100 km/
a)
a)
h
Antes de la conducción42
Page 45

Abrir y cerrar

COPIA

Juego de llaves del vehículo

Introducción al tema
En este capítulo encontrará información sobre los siguientes temas:
Llave del vehículo con comando remoto . . . . 44
Llave mecánica del vehículo . . . . . . . . . . . . . . 45
Luz de control de la llave del vehículo con
comando remoto . . . . . . . . . . . . . . . . . . . . . . . . 45
Sustituir la batería . . . . . . . . . . . . . . . . . . . . . . . 46
Sincronizar la llave del vehículo con
comando remoto . . . . . . . . . . . . . . . . . . . . . . . . 47
Información y advertencias complementarias:
● Configuración por el Sistema de información Volkswagen
● Cierre centralizado y sistema de bloqueo ⇒ pág. 48
●
● Información para el consumidor ⇒ pág. 262
Cuando se tragan baterías con diámetro de 20 mm u otras baterías de litio, como conse­cuencia puede haber lesiones graves o hasta fatales en un corto espacio de tiempo.
● Conservar siempre la llave del vehículo, como también los llaveros con baterías, bate­rías de reposición, células tipo botón y otras baterías, fuera del alcance de los niños.
⇒ pág. 22
Activar y desactivar ⇒ pág. 151
PELIGRO
PELIGRO (continuación)
● Procurar auxilio médico inmediatamente si se sospecha que se tragaron una batería.
ADVERTENCIA
Un uso desatento o descontrolado de las lla­ves del vehículo puede causar accidentes y lesiones graves.
● Llevar siempre todas las llaves del vehícu­lo consigo al dejar el vehículo. Niños o perso­nas no autorizadas pueden bloquear las puertas y la tapa del compartimento de carga, arrancar el motor o conectar el encendido y, de esta forma, activar equipos eléctricos, co­mo, por ejemplo, los vidrios eléctricos.
●
Nunca dejar a niños o personas con nece­sidades especiales solas dentro del vehículo. En caso de emergencia, ellas no estarían en condiciones de abandonar el vehículo por sí solas o de ayudarse a sí mismas. En un vehí­culo cerrado, según la estación del año, pue­de haber temperaturas muy altas o muy ba­jas, que pueden causar lesiones graves y en­fermedades, principalmente en niños peque­ños, o causar la muerte.
● Nunca retirar la llave del encendido mien­tras el vehículo está en movimiento.
161.5L1.SAV.60
Abrir y cerrar 43
Page 46
Llave del vehículo con comando remoto
COPIA
Fig. 22 Llave del vehículo con comando remoto.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 43.
Llave del vehículo con comando remoto
El vehículo podrá desbloquearse y bloquearse a distancia con la llave con comando remoto ⇒ pág. 48.
El emisor con la batería se encuentra en la llave con comando remoto. El receptor se ubica adentro del vehículo. El área de alcance de la llave con co­mando remoto con la batería cargada es de algu­nos metros alrededor del vehículo.
Si no se puede abrir o cerrar el vehículo con la lla­ve con comando remoto, deberá ser sincronizada nuevamente ⇒ pág. 47 o se deberá cambiar la batería ⇒ pág. 46.
Se pueden utilizar como máximo 5 llaves con co­mando remoto.
Inclinar la varilla de la llave hacia afuera o hacia adentro
Al presionar el botón ⇒ fig. 22 (flecha), la varilla de la llave se inclina hacia afuera.
Para inclinarlo hacia adentro, presionar al mismo tiempo el botón (flecha) y la varilla de la llave nue­vamente hasta que la varilla se encaje.
Llave de reposición
Para la adquisición de una llave de reposición u otras llaves con comando remoto, es necesario el número del chasis del vehículo.
Cada llave del vehículo nueva contiene un micro­chip y debe ser codificada con los datos del inmo­vilizador electrónico del vehículo. Una llave no fun­ciona sin un microchip o con un microchip no codi­ficado. Esto también se aplica a llaves que estén adecuadamente fresadas.
Se pueden obtener llaves nuevas o de reposición en un Concesionario V
Las llaves con comando remoto se deben sincroni­zar antes del uso ⇒ pág. 47.
AVISO
Todas las llaves del vehículo contienen compo­nentes electrónicos. Proteger las llaves contra averías, humedad y vibraciones intensas.
Únicamente presionar las teclas de la llave
con comando remoto cuando la respectiva función es realmente necesaria. Un accionamiento innecesario de la tecla puede provocar un desblo­queo involuntario o el disparo de la alarma del ve­hículo. Eso también se aplica cuando pensamos que estamos fuera del radio de alcance del co­mando remoto.
El funcionamiento de la llave con comando
remoto puede verse temporalmente afectado por la superposición de transmisores que se en­cuentran en las proximidades del vehículo y traba­jan en la misma banda de frecuencia, por ejemplo, de un equipo de radio o teléfono móvil.
Obstáculos entre la llave con comando remo-
to y el vehículo, condiciones meteorológicas adversas, como también una batería con poca car­ga, reducen el alcance de la transmisión.
Si las teclas de la llave con comando remoto
⇒ fig. 22 o una de las teclas del cierre centra-
lizado (⇒ pág. 48, Cierre centralizado y sistema de bloqueo) se accionan repetidas veces en un
breve espacio de tiempo, se produce una desco­nexión temporaria del cierre centralizado para pro­tección contra sobrecarga. En ese caso, el vehícu­lo queda desbloqueado. Bloquear el vehículo de ser necesario.
olkswagen.
Antes de la conducción44
Page 47
Llave mecánica del vehículo
COPIA
Fig. 23 (A) Llave mecánica. (B) Llave mecánica flexible.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 43.
En el juego de llaves del vehículo pueden haber dos llaves mecánicas del vehículo ⇒ fig. 23 A o una llave mecánica del vehículo ⇒ fig. 23 llave mecánica flexible ⇒ fig. 23 B.
Desdoblar y doblar la varilla de la llave mecánica flexible
Presionando el botón ⇒ fig. 23 B (flecha), la varilla de la llave se desbloquea y se abre.
Para doblar hacia adentro, presionar el botón (fle­cha) y, al mismo tiempo, presionar la varilla de la llave hacia atrás hasta que enganche.
A y una
Llave de reposición
Para la adquisición de una llave de reposición u otras llaves con comando remoto, es necesario el número del chasis del vehículo.
Cada llave nueva contiene un microchip y debe ser codificada con los datos del inmovilizador elec­trónico del vehículo. Una llave no funciona sin un microchip o con un microchip no codificado. Esto también se aplica a llaves que estén adecuada­mente fresadas.
Se pueden obtener llaves nuevas o de reposición en un Concesionario V
olkswagen.
Luz de control de la llave del vehículo con comando remoto
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 43.
Si se presiona brevemente una tecla de la llave con comando remoto, la luz de control (flecha)
⇒ fig. 24 titilará brevemente una vez. Con la activa-
ción más prolongada de una tecla, ésta titilará va­rias veces, por ejemplo, en la apertura de confort.
Cuando la luz de control de la llave con comando remoto no se prende al presionar la tecla, se debe cambiar la batería de la llave ⇒ pág. 46.
Fig. 24 Luz de control de la llave del vehículo con comando remoto.
161.5L1.SAV.60
Abrir y cerrar 45
Page 48
Sustituir la batería
COPIA
Fig. 25 Llave con comando remoto: abrir la cubier­ta del alojamiento de la batería.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 43.
Volkswagen recomienda que la sustitución de la batería se realice en un Concesionario Volkswagen
La batería se encuentra en el lado posterior de la llave con comando remoto, bajo una cubierta
⇒ fig. 25.
Sustituir la batería
● Inclinar la varilla de la llave del vehículo hacia afuera ⇒ pág. 44.
● Retirar la cubierta en el lado posterior de la lla­ve ⇒ fig. 25
● Quitar la batería del alojamiento de la batería con una herramienta adecuada ⇒ fig. 26
● Posicionar la nueva batería según lo indicado
⇒ fig. 26 y presionar en el sentido contrario al de la
flecha hacia dentro del alojamiento de la batería
⇒ 
● Posicionar la cubierta según lo indicado
⇒ fig. 25 y presionar en el sentido contrario al de la
flecha sobre la carcasa de la llave del vehículo hasta encajarla.
o en una empresa especializada.
en el sentido de la flecha ⇒ 
.
.
.
Fig. 26 Llave con comando remoto: remover la batería.
AVISO
● Un cambio de batería realizado de forma inadecuada puede dañar la llave del vehículo.
● Las baterías inadecuadas podrán dañar la llave del vehículo. Únicamente sustituir una ba­tería descargada por una batería nueva con la misma tensión, tamaño y especificación.
● En la instalación de la batería, observar la polaridad correcta.
Las baterías contienen sustancias tóxicas.
Por eso, está prohibido descartarlas/colocar­las junto con la basura doméstica. La legislación determina procedimientos específicos para des­cartar / disponer de baterías usadas. Para su ma­yor seguridad y confort, V sustituir la batería del vehículo únicamente en un Concesionario Volkswagen o en una empresa es­pecializada.
olkswagen recomienda
Antes de la conducción46
Page 49
Sincronizar la llave del vehículo con comando remoto
COPIA
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 43.
Cuando la tecla  es presionada con frecuencia fuera del radio de acción, posiblemente el vehículo no podrá más desbloquearse y bloquearse con el comando remoto. En ese caso, la llave con co­mando remoto deberá sincronizarse nuevamente de la siguiente forma:
● Aproximarse externamente del vehículo con la llave del vehículo con el control remoto.
● Presionar una vez la tecla de bloqueo  o la tecla de desbloqueo .
● Insertar la varilla de la llave con comando re­moto que será programada en el cilindro de la ce­rradura de la puerta del conductor en hasta 60 se­gundos.
● A continuación, girar la llave en el sentido de bloqueo o desbloqueo del vehículo.
● A partir de esto la sincronización estará realiza­da.
El sincronismo únicamente es posible si la llave está previamente programada para el
vehículo.
161.5L1.SAV.60
Abrir y cerrar 47
Page 50

Cierre centralizado y sistema de bloqueo

COPIA
Introducción al tema
En este capítulo encontrará información sobre los siguientes temas:
Cierre mecánico . . . . . . . . . . . . . . . . . . . . . . . . 49
Luz de control . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Descripción del cierre centralizado . . . . . . . . . 50
Desbloquear y bloquear el vehículo por fuera 51 Desbloquear y bloquear el vehículo por
dentro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Sistema de alarma antirrobo . . . . . . . . . . . . . . 53
Monitoreo del interior del vehículo . . . . . . . . . . 54
El cierre centralizado solamente funciona correcta­mente cuando todas las puertas están totalmente cerradas. Con la puerta del conductor abierta, el vehículo no podrá bloquearse con la llave con co­mando remoto o con la tecla de cierre centraliza­do.
Un vehículo desbloqueado y parado por un perío­do largo (por ejemplo, en el propio garaje) puede causar la descarga de la batería del vehículo, impi­diendo el arranque del motor.
Información y advertencias complementarias:
Vistas externas ⇒ pág. 5
●
● Juego de llaves del vehículo ⇒ pág. 43
● Tapa del compartimento de carga ⇒ pág. 55
● Activación de los vidrios ⇒ pág. 60
● Conducción con remolque ⇒ pág. 131
ADVERTENCIA
Un uso incorrecto del cierre centralizado pue­de causar lesiones graves.
● El cierre centralizado traba todas las puer­tas. Un vehículo trabado por dentro puede impedir una apertura involuntaria de las puer­tas y la invasión de personas no autorizadas. Por otro lado, en caso de emergencia o acci­dente, las puertas trabadas dificultan el acce­so de socorristas al interior del vehículo para atender a las personas.
● Nunca dejar a niños o personas con nece­sidades especiales solas dentro del vehículo. La activación de la tecla del cierre centraliza­do podrá bloquear las puertas del vehículo por dentro, dificultando o impidiendo la sali­da. Personas encerradas pueden quedar ex­puestas a temperaturas muy altas o muy ba­jas.
● Según la estación del año, puede haber temperaturas muy altas o muy bajas en el in­terior de un vehículo cerrado, que pueden causar lesiones graves y enfermedades, prin­cipalmente en niños pequeños, o causar la muerte.
● Nunca dejar a personas dentro de un vehí­culo bloqueado. En caso de emergencia, ellas podrían no estar en condiciones de abandonar el vehículo por sí solas o de ayu­darse a sí mismas.
Antes de la conducción48
Page 51
Cierre mecánico
COPIA
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 48.
Función Acción con la llave mecánica ⇒ fig. 27 en la cerradura
Destrabar las puer­tas.
Trabar las puertas. - Colocar la llave del vehículo en la cerradura de la puerta del conductor o en la
Las puertas también pueden ser desbloqueadas desde el interior del vehículo. La puerta será des­bloqueada y abierta al tirar una vez de la manilla.
Es posible trabar las puertas por el lado de afuera, sin la llave. Para eso, presionar la clavija-traba y cerrar la puerta. Esta forma de bloqueo no es váli­da para la puerta del conductor, evitando trabar el vehículo con la llave en su interior
Por el lado de adentro, se pueden bloquear las puertas por medio de la clavija-traba, aunque para vehículos con alarma, ésta no será activada.
Luz de control
Lea primero y tenga en cuenta la información preliminar y las advertencias de seguridad
de la pág. 48.
- Colocar la llave del vehículo en la cerradura de la puerta del conductor o en la cerradura de la puerta del pasajero.
- Girar la llave a la posición de desbloqueo. La clavija-traba de la puerta se des­plaza hacia arrima.
cerradura de la puerta del pasajero.
- Girar la llave a la posición de bloqueo. La clavija-traba de la puerta se desplaza hacia arriba.
.
El cierre mecánico es válido para vehículos sin cie­rre eléctrico.
Si la puerta del conductor está abierta o no está completamente cerrada (pestillo en la primera eta­pa), no será posible trabar el vehículo.
ADVERTENCIA
Con las puertas bloqueadas, se evita el acce­so no deseado por el lado de afuera, por ejemplo, en los semáforos. No obstante, pue­de dificultar la acción de socorro en caso de emergencia.
Titilando Causa posible
Al conectar el encendido, algunas luces de adver­tencia y de control se encienden rápidamente para verificar la función. Éstas se apagan después de algunos segundos.
ADVERTENCIA
Observar las luces de advertencia encendi­das y los mensajes de texto es fundamental para la seguridad del conductor y del pasaje­ro, evitando posibles paradas del vehículo, como también posibles accidentes.
● Nunca ignorar las luces de advertencia encendidas y los mensajes de texto.
161.5L1.SAV.60
El vehículo está bloqueado (desde afuera).
ADVERTENCIA (continuación)
● Parar el vehículo lo antes posible en un lu­gar seguro para todos los pasajeros del vehí­culo y los demás conductores.
● Cuando el vehículo para o necesita ser es­tacionado para reparaciones, estacionar siempre el vehículo a una distancia segura de la calle, encender las luces de advertencia, desconectar el motor y adoptar otras medi­das de seguridad, para alertar al tránsito.
AVISO
Observar siempre las luces de control encendi­das y los mensajes de texto para evitar daños al vehículo.
Abrir y cerrar 49
Page 52
Descripción del cierre centralizado
COPIA
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 48.
El cierre centralizado permite un desbloqueo y blo­queo de las puertas:
● De afuera, con la llave mecánica del vehículo en la puerta del conductor, para vehículos sin co­mando remoto ⇒ 
● En caso de emergencia, con la llave con co­mando remoto en la puerta del conductor, cuando el comando remoto no esté funcionando ⇒ pág. 53.
● Comando remoto ⇒ pág. 51.
● Por dentro, con la tecla del cierre centralizado ⇒ pág. 52.
La puerta del acompañante se puede trabar ma­nualmente en caso de falla de la llave del vehículo con comando remoto o del cierre centralizado ⇒ pág. 275, Cierre de emergencia.
La puerta del conductor se puede desbloquear manualmente mediante el secreto mecánico de la llave, en caso de falla de la llave del vehículo con comando remoto o del cierre centralizado.
Bloqueo automático (Auto Lock)
El vehículo se bloquea automáticamente a partir de una velocidad de aproximadamente 20 km/h. Incluso si se encuentra previamente destrabado.
Bloquear el vehículo después del disparo del airbag
En vehículos con airbag y cierre centralizado eléc­trico, después de dispararse los airbags en un ac­cidente, las puertas pueden desbloquearse ⇒ pág. 88.
pág. 51.
Cuando se accionan los airbags en un accidente, el vehículo entero se desbloquea. Dependiendo de la intensidad del daño, el vehículo puede bloquear­se después del accidente, según se muestra a continuación:
Función Acción
Bloquear el ve­hículo por dentro:
Bloquear el ve­hículo por fue- ra:
Si las teclas de la llave con comando remoto
(⇒ pág. 43, Juego de llaves del vehículo) o una de las teclas del cierre centralizado ⇒ fig. 29 se activan repetidas veces en un breve espacio de tiempo, se produce una desconexión temporaria del cierre centralizado para protección contra so­brecarga. En ese caso, el vehículo queda desblo­queado.
En vehículos sin alarma y con cierre centrali-
zado, cuando se bloquea el vehículo por fue­ra, la luz de control titilará para señalizar que el vehículo está bloquea­do.
– Encender y apagar el motor. – Presionar la tecla del cierre centralizado conductor.
– Encender y apagar el motor O: retirar la llave del vehículo del encendido. – Abrir una puerta del vehículo. – Trabar el vehículo con la llave del vehículo.
en la puerta del
.
en el panel de instrumentos
Antes de la conducción50
Page 53
Desbloquear y bloquear el vehículo por fuera
COPIA
Fig. 27 (A) Llave mecánica. (B) Llave mecánica flexible.
seguridad de la pág. 48.
Fig. 28 Teclas en la llave del vehículo con coman-
do remoto.
Lea primero y tenga en cuenta la infor­mación preliminar y las advertencias de
Función Acción con las teclas de la
Desbloquear el vehícu­lo.
Bloquear el vehículo. Presionar la tecla . Ingresar la llave del vehículo en la cerradura de
La llave con comando remoto solamente desblo­quea y bloquea el vehículo cuando la batería tiene la potencia suficiente y si la llave con comando re­moto se encuentra a pocos metros alrededor del vehículo.
161.5L1.SAV.60
llave con comando remoto
fig. 28
⇒ 
Presionar la tecla ner presionada para apertura de confort.
. Mante-
Acción con la varilla de la llave con coman­do remoto en la cerradura ⇒ fig. 28 o con la llave mecánica ⇒ fig. 27
Ingresar la llave del vehículo en la cerradura de la puerta del conductor y girar en el sentido anti-horario.
la puerta del conductor y girarla en sentido ho- rario. Mantener girada para apertura de con­fort.
● Al bloquear el vehículo, todos los indicadores de dirección titilan una vez para confirmación. Y emite una señal sonora (bocina) para confirmación de la activación de la alarma.
● Al desbloquear el vehículo, todos los indicado­res de dirección titilan dos veces para confirma­ción. Y se emiten dos señales sonoras (bocina) para confirmación de la desactivación de la alar­ma.
Si los indicadores de dirección no titilan para con­firmación del bloqueo, como mínimo una de las puertas no está bloqueada.
Abrir y cerrar
se
51
Page 54
Con la puerta del conductor abierta, no se puede
COPIA
bloquear el vehículo con la llave del vehículo. Cuando se desbloquea el vehículo con la llave o con el comando remoto y ninguna de las puertas están abiertas, el vehículo se bloquea automática­mente después de algunos segundos. Esta fun­ción impide un desbloqueo involuntario del vehícu­lo por un período largo.
Cierre de emergencia
La puerta del pasajero puede ser bloqueadas ma­nualmente, en caso de deficiencia en el funciona­miento del bloqueo eléctrico o falla en la llave del vehículo con comando remoto. Para más informa­ción, vea ⇒ pág. 276, jero manualmente.
La puerta del conductor puede ser activada por medio del cilindro de la cerradura de la puerta ⇒ pág. 49.
Bloquear la puerta del pasa-
Apertura y cierre de confort
● Ver vidrios eléctricos – Funciones ⇒ pág. 60.
El cilindro de la cerradura de la puerta del
conductor posee un sistema de seguridad contra aperturas. En el caso de que la varilla del vehículo no se coloque correctamente en el cilin­dro o se utilice una llave incorrecta, la llave gira li­bre no accionando el desbloqueo de la puerta.
Al abrir la puerta del conductor con la varilla
de la llave del vehículo, verifique si la llave fue colocada correctamente hasta el final del cilin­dro. De lo contrario, la llave puede girar libremen­te, no destrabando la puerta.
Desbloquear y bloquear el vehículo por dentro
Si el vehículo fue bloqueado en forma externa con la llave con comando remoto o por la puerta del conductor con la llave mecánica, la tecla del cierre centralizado quedará desactivada.
Cuando el vehículo se bloquea con la tecla del cie­rre centralizado, se aplica lo siguiente:
● El sistema de alarma antirrobo no se activa.
La apertura de las puertas por fuera no es posi-
● ble, por ejemplo, al parar en un semáforo.
Fig. 29 En la puerta del conductor: teclas del cie­rre centralizado.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 48.
Presionar la tecla ⇒ fig. 29:
Desbloquear el vehículo.
Bloquear el vehículo.
La tecla del cierre centralizado funciona tanto con el motor en marcha como con el motor apagado.
● Las puertas se pueden cerrar y abrir por den­tro, accionando la manilla de la puerta. Eventual­mente, puede ser necesario repetir la activación de la manilla de la puerta.
● Si alguna puerta del vehículo está abierta, el cierre centralizado no se activa.
Cuando se presiona la tecla bloquea.
Si el vehículo fue bloqueado por el bloqueo auto­mático ⇒ pág. 50, cuando el vehículo se detiene y la llave se retira del encendido, el vehículo se des­bloquea.
, el vehículo se des-
Antes de la conducción52
Page 55
Sistema de alarma antirrobo
COPIA
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 48.
Con ayuda del sistema de alarma antirrobo, se ha­cen más difícil los intentos de robo del vehículo.
El sistema de alarma antirrobo se activa automáti­camente al cerrar el vehículo con la llave con co­mando remoto o con la llave mecánica.
¿Cuando se dispara la alarma?
El sistema de alarma antirrobo emite señales so­noras por cerca de 30 segundos y señales ópticas de advertencia por hasta 5 minutos, en caso de que se ejecuten las siguientes acciones no autori­zadas en el vehículo con alarma activada:
● Desbloqueo mecánico del vehículo con la llave de emergencia y apertura de la puerta desblo­queada.
● Apertura de una puerta.
● Apertura de la tapa del compartimento del mo­tor.
Arranque del motor con una llave del vehículo
● inválida.
● Apertura, quiebra o remoción de uno de los vi­drios.
● Movimiento en el vehículo (en vehículos con monitoreo del interior del vehículo ⇒ pág. 54).
Desconectar la alarma
Desbloquear el vehículo por la tecla de desblo­queo de la llave con comando remoto o conectar el encendido con una llave del vehículo válida.
Desbloquear mecánicamente todas las puertas del vehículo (apertura de emergencia)
De haber una deficiencia en el comando remoto y se necesita desbloquear el vehículo con la llave, proceder de la siguiente forma:
● Girar la llave en el cilindro de la puerta del con­ductor para la posición de abrir. queda destrabadas (Válido para vehículos con sis- tema de cierre centralizado y sin alarma).
● Abrir la puerta del conductor y poner el motor en marcha en hasta 15 segundos, ya que en esta condición, se dispara la alarma. Al poner el motor en marcha, el inmovilizador reconoce una llave vá­lida y se desactiva la alarma. De esta forma, se pueden abrir todas las puertas y la tapa del com­partimento del motor.
La alarma se dispara nuevamente si luego
del disparo de la alarma ocurre una nueva in­vasión en la misma o en otra área protegida. Por ejemplo, si después de la apertura de una puerta, también se abre la tapa del compartimento del mo­tor.
El sistema de alarma antirrobo no se activa
con el bloqueo por dentro con la tecla de cie­rre centralizado
Cuando se desbloquea la puerta del conduc-
tor mecánicamente con la llave mecánica, apenas la puerta del conductor se desbloquea, no el vehículo entero. Sólo al conectar el encendido la puerta del acompañante se libera – pero no se desbloquea – y la tecla del cierre centralizado se activa (Válido para vehículos con sistema de cierre centralizado y con alarma).
Con la batería del vehículo con poca o nada
de carga, el sistema de alarma antirrobo no funciona de manera correcta.
.
Todas las puertas
161.5L1.SAV.60
Abrir y cerrar 53
Page 56
Monitoreo del interior del vehículo
COPIA
Fig. 30 En la consola del techo: sensores de mo­nitoreo del interior del vehículo y tecla A para desconectar el monitoreo del interior del vehículo.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 48.
El monitoreo del interior del vehículo dispara la alarma con el vehículo bloqueado, si reconoce mo­vimientos en el interior del vehículo. El sensor y el receptor están ubicados en el conjunto de la linter­na de lectura ⇒ fig. 30 (flechas).
Conectar el monitoreo del interior del vehículo
Bloquear el vehículo con la llave con comando re­moto o con la llave mecánica. Con el sistema de alarma antirrobo conectado, también se activa el monitoreo del interior del vehículo.
Desconectar el monitoreo del interior del vehículo
● Retirar la llave del vehículo del encendido.
● Abrir la puerta del conductor.
● Presionar la tecla ⇒ fig. 30 A. En el panel de instrumentos, la luz de control permanecerá en­cendida.
● Cerrar todas las puertas.
● La luz de control permanecerá encendida alrededor de 30 segundos, o hasta que la alarme se active. Si la alarma fuera activada dentro del período de 30 segundos, la luz de control pasará a titilar inmediatamente.
● Bloquear el vehículo con la llave del vehículo antes de transcurrir 20 segundos. El monitoreo del interior del vehículo es desconectado hasta el pró­ximo bloqueo del vehículo.
Por ejemplo, desconectar el monitoreo del interior del vehículo si se dejan animales en el interior del vehículo por un breve período ⇒ 
El monitoreo debe desactivarse nuevamente en cada desbloqueo del vehículo, ya que, de lo con­trario, éste se activará la próxima vez que el vehí­culo se bloquee.
Riesgos de falla de la alarma
Un funcionamiento perfecto del monitoreo del inte­rior del vehículo puede asegurarse únicamente con el vehículo totalmente cerrado. Observar las determinaciones legales. Puede ocurrir una falla de la alarma en los siguientes casos:
● Cuando uno o más vidrios estuvieran abiertos, total o parcialmente, ya que en esta condición la alarma podrá dispararse.
● Cuando objetos como, por ejemplo, hojas suel­tas de papel o adornos en el espejo (aromatizado­res) permanecen en el vehículo.
● Por objetos metálicos en los portaobjetos de la consola central, como, por ejemplo, llaves o mone­das.
● Por medio de la alarma de vibración de un telé­fono móvil que se encuentra en el vehículo.
AVISO
Válido solamente para vehículos con Sistema de Información Volkswagen: si el monitoreo del
interior del vehículo estuviera desconectado y existiera la necesidad de dejar una pequeña apertura en los vidrios, deben tenerse en cuen­ta las siguientes directivas:
Desactivar la función de cierre automática
● de los vidrios, por medio del submenú Con-
fort, en la opción Cierre . En esta condición
se debe, siempre, desconectar el monitoreo del interior del vehículo, de lo contrario la alarma podrá dispararse.
● Volkswagen recomienda que este procedi­miento se realice, solamente, si es necesario.
pág. 48.
Antes de la conducción54
Page 57

Tapa del compartimento de carga

COPIA
Introducción al tema
En este capítulo encontrará información sobre los siguientes temas:
Abrir y cerrar la tapa del compartimento de
carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Información y advertencias complementarias:
● Vistas externas ⇒ pág. 5
● Transportar ⇒ pág. 118
ADVERTENCIA
Un desbloqueo, apertura o cierre incorrecto y sin supervisión de la tapa del compartimento de carga puede provocar accidentes y lesio­nes graves.
● Abrir o cerrar la tapa del compartimento del carga sólo cuando no haya nadie en su radio de apertura.
Abrir y cerrar la tapa del compartimento de carga
ADVERTENCIA (continuación)
● Después de cerrar la tapa del comparti­mento de carga, verificar si está cerrada y bloqueada de manera correcta, para que no pueda abrirse durante la conducción. La tapa del compartimento de carga cerrada debe es­tar alineada con las piezas adyacentes de la carrocería.
● Cerrar y bloquear la tapa del comparti­mento de carga y las puertas cuando el vehí­culo no esté en uso. Cerciorarse de que na­die haya permanecido dentro del vehículo.
AVISO
Antes de abrir la tapa del compartimento del carga, verificar si existe espacio suficiente pa­ra abrir y cerrar la tapa, por ejemplo, cuando se conduce con remolque o en garajes.
Fig. 31 Desbloquear la tapa del compartimento de carga.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 55.
Desbloquear y bloquear la tapa del compartimento de carga.
La tapa del compartimento de carga pode ser blo­queada con la llave del vehículo.
161.5L1.SAV.60
Fig. 32 Abrir la tapa del compartimento de carga.
La tapa del compartimento de carga no está inte­grada al cierre centralizado y a la alarma. Esta no se desbloquea ni se bloquea cuando el vehículo está desbloqueado o bloqueado por el cierre cen­tralizado.
Abrir y cerrar 55
Page 58
● Para desbloquear la puerta introducir la llave
COPIA
en el cilindro de la cerradura ⇒ fig. 31 y girar en sentido antihorario (flecha).
● Para bloquear la puerta introducir la llave en el cilindro de la cerradura ⇒ fig. 31 y girar en sentido
horario.
Abrir la tapa del compartimento de carga.
● Accionar el manilla en el sentido de la flecha .
⇒ fig. 32
● Abrir la tapa del compartimento de carga hacia
abajo sujetándola cuidadosamente.
Cerrar la tapa del compartimento de carga.
Levantar la tapa del compartimento de carga hacia arriba y presionarla hasta oír un clic de bloqueo a ambos lados ⇒ 
ADVERTENCIA
En vehículos con capota marítima, no cerrar la tapa del compartimento de carga con las manos apoyadas en el extremo superior de la puerta ya que puede provocar lesiones.
.
AVISO
La tapa del compartimento de carga puede car­garse como máximo con 150 kg distribuidos cuando estuviese totalmente abierta. Cuando la carga máxima fuese excedida, los cables de fi­jación pueden romperse o bien la tapa del com­partimento de carga puede dañarse.
● Nunca cerrar la tapa del compartimento de carga tirando los cables de fijación, los cables pueden deformarse o dañar la pintura del vehí­culo.
AVISO
Para vehículos con capota marítima, la tapa del compartimento de carga puede igualmente abrirse con la capota marítima totalmente ins­talada.
Antes de la conducción56
Page 59

Capota marítima del compartimento de carga

COPIA
Introducción al tema
En este capítulo encontrará información sobre los siguientes temas:
Ajustar o soltar la capota marítima . . . . . . . . . 58
Recoger la capota marítima . . . . . . . . . . . . . . . 59
No se pueden transportar personas en el comparti­mento de carga ⇒  .
Desmontaje y montaje de la capota marítima del compartimento de carga
Volkswagen montaje de la capota marítima del compartimento de carga en una empresa especializada. Para des­montar y montar la capota marítima del comparti­mento de carga, se necesita desmontar y montar piezas del vehículo. Además de esto, los tornillos de fijación deben apretarse con una llave dinamo­métrica. Esto requiere conocimientos técnicos es­pecializados y herramientas. Para ello, Volkswagen recomienda un Concesionario Volkswagen.
Información y advertencias complementarias:
● Iluminación y visibilidad ⇒ pág. 98
● Transportar ⇒ pág. 118
Un desbloqueo, apertura o cierre incorrecto y sin supervisión de la tapa del compartimento de carga puede provocar accidentes y lesio­nes graves.
● Abrir o cerrar la tapa del compartimento del carga sólo cuando no haya nadie en su radio de apertura.
aconseja efectuar el desmontaje y el
ADVERTENCIA
ADVERTENCIA (continuación)
● Después de cerrar la tapa del comparti­mento de carga, verificar si está cerrada y bloqueada de manera correcta, para que no pueda abrirse durante la conducción. La tapa del compartimento de carga cerrada debe es­tar alineada con las piezas adyacentes de la carrocería.
● Cerrar y bloquear la tapa del comparti­mento de carga y las puertas cuando el vehí­culo no esté en uso. Cerciorarse de que na­die haya permanecido dentro del vehículo.
● Nunca transportar personas en el compar­timento de carga.
● Nunca dejar a niños jugando sin supervi­sión dentro del vehículo o cerca de éste , principalmente cuando la tapa del comparti­mento de carga esté abierta. Los niños pue­den entrar en el compartimento del carga, ce­rrarse la tapa y quedar atrapados. Según la estación del año, puede haber temperaturas muy altas o muy bajas en el interior de un ve­hículo cerrado, que pueden causar lesiones graves y enfermedades, principalmente en ni­ños pequeños, o causar la muerte.
AVISO
La capota marítima del compartimento de car­ga no puede desmontarse y montarse sin co­nocimientos técnicos y herramientas especia­les.
● Un desmontaje o montaje incorrecto de la capota marítima del compartimento de carga puede dañar partes del vehículo.
161.5L1.SAV.60
Abrir y cerrar 57
Page 60
Ajustar o soltar la capota marítima
COPIA
Fig. 33 Trabas y tornillo de ajuste del estiramiento de la capota marítima.
● Para ajustar el estiramiento, soltar la tuerca y apretar el tornillo o soltar el tornillo C, hasta al­canzar el estiramiento deseado.
● A continuación, apretar la tuerca contra el asa de bloqueo.
Soltar la capota marítima
● Para acceder a las trabas interiores de fijación de la capota, abrir la tapa del compartimento de carga ⇒ pág. 55.
Desplazar el perno de bloqueo ⇒ fig. 33
● el sentido de la flecha, en ambos lados, simultá­neamente.
Fig. 34 Fijación de la capota marítima.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 57.
Dependiendo de la versión del vehículo, la capota marítima en el compartimento de carga puede no estar disponible.
Ajustar el estiramiento de la capota marítima
● Para acceder a la tuerca y al tornillo para ajus-
tar el estiramiento de la capota, abrir la tapa del compartimento de carga ⇒ pág. 55
● Desplazar el perno de bloqueo ⇒ fig. 33
el sentido de la flecha, en ambos lados, simultá­neamente.
● Levantar el extremo de la capota en el sentido
de la flecha B.
.
A
● Levantar el extremo de la capota en el sentido de la flecha B.
● Retirar el extremo de la cinta de alojamiento
⇒ fig. 34 D, en los laterales de la capota marítima,
y forzar la cinta hacia abajo, para desbloquear la traba E.
● Tirar la cinta por la parte superior para retirarla de la traba.
● Insertar el extremo de las cintas en el aloja­miento D, para facilitar el recogimiento de la ca­pota marítima.
ADVERTENCIA
● Nunca transportar o colocar carga sobre
en
la capota marítima ya que puede ocasionar accidentes y daños al vehículo.
● Antes de iniciar el manejo, asegúrese siempre que a capota marítima esté correcta­mente fijada.
A
en
Antes de la conducción58
Page 61
AVISO
COPIA
La tapa del compartimento de carga puede abrirse aún con la capota marítima totalmente instalada.
Recoger la capota marítima
Fig. 35 Los travesaños en el compartimento de carga: A vehículos con soportes de amarre fijos, B ve-
hículos con soportes de amarre deslizantes.
Fig. 36 En el compartimento de carga: tira de fijación y capota marítima correctamente recogida.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 57.
La capota marítima puede recogerse para el trans­porte de grandes volúmenes, según se describe a continuación:
● Soltar la capota marítima ⇒ 
● Recoger la capota hasta tener acceso a los tra­vesaños.
161.5L1.SAV.60
pág. 58.
● Para la remoción del tipo perno de bloqueo en el sentido de la flecha
⇒ fig. 35. Para remover el travesaño que está cer-
ca de la luneta, se necesita soltar las tiras de fija­ción de la capota ⇒ fig. 36 C.
● Posicionar los travesaños debajo de la capota y enrolle de modo que la parte externa (impermea­ble) de la capota sea visible.
● Después de recoger totalmente la capota, sujé­tela con las cintas de fijación D.
Abrir y cerrar 59
A
o B, desplazar el
Page 62
ADVERTENCIA
COPIA
● Durante la instalación de los travesaños, asegúrese de que las extremidades de los travesaños estén perfectamente fijadas en sus alojamientos.

Vidrios

Introducción al tema
ADVERTENCIA (continuación)
● Antes de iniciar el manejo, asegúrese siempre que a capota marítima esté totalmen­te recogida y correctamente fijada por las cintas.
En este capítulo encontrará información sobre los siguientes temas:
Abrir o cerrar los vidrios manualmente . . . . . . 60
Abrir o cerrar la luneta rebatible . . . . . . . . . . . 61
Abrir o cerrar los vidrios eléctricamente . . . . . 61
Vidrios eléctricos – Funciones . . . . . . . . . . . . . 62
Función antiaprisionamiento de los
levantavidrios . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Abrir y cerrar el vidrio corredizo del
compartimento de carga . . . . . . . . . . . . . . . . . . 65
Información y advertencias complementarias:
● Sistema de información Volkswagen ⇒ pág. 22
● Cierre centralizado y sistema de bloqueo
48
⇒ pág.
ADVERTENCIA
Un uso desatento o sin supervisión de los vi­drios eléctricos puede causar lesiones gra­ves.
Abrir o cerrar los vidrios manualmente
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 60.
ADVERTENCIA (continuación)
● Abrir o cerrar los vidrios eléctricos sólo cuando no hay nadie en su área de funciona­miento.
● Nadie debe permanecer en el interior del vehículo cuando se bloquean las puertas, es­pecialmente niños y personas con necesida­des especiales.
● Llevar siempre todas las llaves del vehícu­lo consigo al dejar el vehículo. Después de apagar el motor, los vidrios aún pueden ser abiertos o cerrados por las teclas de las puertas por un breve período, mientras no se abra la puerta del conductor o del pasajero.
AVISO
Con los vidrios abiertos, la lluvia puede mojar los equipos internos del vehículo y causar da­ños en el vehículo.
En vehículos sin activación eléctrica de los vidrios, para abrir o cerrar los vidrios y activar la manivela ubicada en el revestimiento interno de las puertas.
Antes de la conducción60
Page 63
Abrir o cerrar la luneta rebatible
COPIA
Fig. 37 Abrir la luneta rebatible. Fig. 38 Cerrar la luneta rebatible.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 60.
Dependiendo de la versión del vehículo, la luneta rebatible puede no estar disponible.
Abrir la luneta rebatible
● Tirar de la palanca de bloqueo de la luneta en el sentido de la flecha ⇒ fig. 37.
● Presionar la palanca de bloqueo hacia afuera, hasta que la luneta que se muestra se bloquee por completo.
Cerrar la luneta rebatible
● Tirar de la palanca de bloqueo en el sentido de la flecha ⇒ fig. 381 hacia adentro.
● Presionar la palanca de bloqueo en el sentido de la flecha ⇒ fig. 382 hacia atrás, hasta que se bloquee y la luneta quede cerrada.
ADVERTENCIA
Un uso descuidado de la luneta rebatible puede provocar lesiones graves.
● Abrir o cerrar los vidrios eléctricos sólo cuando no hay nadie en su área de funciona­miento.
AVISO
Con las ventanillas abiertas, la lluvia puede mojar los equipos interiores del vehículo y pro­vocar daños en el vehículo.
Abrir o cerrar los vidrios eléctricamente
Fig. 39 En la puerta del conductor: teclas de los
vidrios eléctricos.
161.5L1.SAV.60
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 60.
Teclas en la puerta del conductor
Leyenda para ⇒ fig. 39:
1
Para los vidrios en las puertas.
Teclas en la puerta del pasajero
La tecla en la puerta del pasajero es igual y tiene el mismo funcionamiento que la tecla en la puerta del conductor vestimiento de cada puerta.
, siendo apenas una tecla en el re-
Abrir y cerrar 61
Page 64
Abrir o cerrar los vidrios
COPIA
Función
Abrir: Presionar la tecla . Presionar la tecla  en la parte inferior. Cerrar: Tirar tecla . Presionar la tecla  en la parte superior. Parar el curso
automático:
Después de apagar el motor, los vidrios aún pue­den ser abiertos o cerrados por las teclas de las puertas por un breve período, mientras no se abra la puerta del conductor o del pasajero.
Vidrios eléctricos – Funciones
Acción con las teclas en la puerta del conductor y en las demás puertas del vehículo
Presionar o apretar nuevamente la tecla del respectivo vidrios.
Acción con las teclas en la consola cen­tral
-
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 60.
Dependiendo de la versión del vehículo y de los equipos montados, las funciones de cierre y aper­tura de confort y el cierre automático pueden no estar disponibles, presentar variaciones o funcio­nar parcialmente.
Función de cierre y apertura automática
La función de cierre y apertura automática permite una apertura y cierre completos de los vidrios. De esta forma, no es necesario mantener apretada la tecla correspondiente del vidrio eléctrico.
Para la función de cierre automático: tirar de la tecla del respectivo vidrios hasta la segunda etapa hacia arriba.
Para la función de abertura automática: presio­nar la tecla del respectivo vidrios brevemente has­ta la segunda etapa hacia abajo.
Parar el curso automático:
nuevamente la tecla del respectivo vidrio.
Restablecer la función de cierre y apertura automática
Si la batería del vehículo fue desconectada o des­cargada con el vidrio sin cerrar por completo o, aún después de algunas activaciones de la función limitadora de fuerza, la función de cierre y apertura automática está desactivada y debe ser restableci­da:
presionar o apretar
● Cerrar todos los vidrios.
● Presionar la tecla del respectivo vidrio hacia arriba y mantenerla en esa posición por lo menos por un segundo.
● Soltar la tecla y presionarla nuevamente hacia arriba y sostenerla. La función de cierre y apertura automática está funcionando nuevamente.
Para las otras teclas con esa función desactivada, repetir esa operación.
Antes de la conducción
62
Page 65
Apertura y cierre de confort
COPIA
Los vidrios pueden ser abiertos y cerrados por fue­ra con la llave del vehículo:
Función Acción con las teclas de la lla-
Apertura de confort Con el vehículo desbloqueado,
Cierre de confort Presionada la tecla de bloqueo
Detener apertura de confort Soltar la tecla de desbloqueo
Detener cierre de confort Presionar brevemente la tecla de
a)
En caso de que el vidrio presente dificultad para moverse o encuentre un obstáculo, consultar ⇒ pág. 64.
Cierre automático
Los vidrios se pueden cerrar automáticamente por fuera con la llave del vehículo:
Función Acción con las teclas de la lla-
Cierre automático Presionar la tecla de bloqueo
Detener el cierre automático Presionar la tecla de desbloqueo
Restablecer la función de cierre automático por fuera
Si la batería del vehículo fue desconectada o des­cargada con el vidrio sin cerrar por completo o, aún después de algunas activaciones de la función limitadora de fuerza, la función de cierre y apertura automática con la llave del vehículo o con el co­mando remoto por fuera del vehículo, está desacti­vada y debe ser restablecida:
● Cerrar todos los vidrios.
● Presionar la tecla del respectivo vidrios hacia arriba y mantenerla en esa posición por lo menos por un segundo.
161.5L1.SAV.60
ve del vehículo con comando remoto
mantener presionada la tecla de desbloqueo  de la llave con co­mando remoto. Se abren todos los vidrios eléctricos.
de la llave con comando remoto. Se cierran automáticamente to­dos los vidrios eléctricos.
para interrumpir la función.
desbloqueo  para interrumpir la
a)
función.
ve del vehículo con comando remoto
de la llave con comando remoto. Se cierran automáticamente to­dos los vidrios eléctricos.
de la llave con comando remo-
to, para interrumpir la función.
Acción con la varilla de la llave con comando remoto en la ce­rradura o con la llave mecánica del vehículo
Insertar la llave del vehículo en la cerradura de la puerta del con­ductor y mantenerla girada en sentido antihorario. Se abren to­dos los vidrios eléctricos.
Insertar la llave del vehículo en la cerradura de la puerta del con­ductor y mantenerla girada en sentido horario. Se cierran todos los vidrios eléctricos.
Soltar la llave para interrumpir la función.
Soltar la llave para interrumpir la función.
Acción con la varilla de la llave con comando remoto en la ce­rradura o con la llave mecánica del vehículo
Ingresar la llave del vehículo en la cerradura de la puerta del con­ductor y girarla en sentido hora- rio. Se cierran automáticamente todos los vidrios eléctricos.
Girar la llave en sentido antiho-
rario para interrumpir la función.
ADVERTENCIA
Un uso desatento o sin supervisión de los vi­drios eléctricos puede causar lesiones gra­ves.
● Abrir o cerrar los vidrios eléctricos sólo cuando no hay nadie en su área de funciona­miento.
● Nadie debe permanecer en el interior del vehículo cuando se bloquean las puertas, es­pecialmente niños y personas con necesida­des especiales.
Abrir y cerrar 63
Page 66
ADVERTENCIA (continuación)
COPIA
● Llevar siempre todas las llaves del vehícu­lo consigo al dejar el vehículo. Después de desconectar el encendido, los vidrios aún se pueden abrir o cerrar con las teclas de las puertas durante un breve período, siempre que no se abra la puerta del conductor ni la del acompañante delantero.
Función antiaprisionamiento de los levantavidrios
En una falla de funcionamiento de los vidrios
eléctricos, la función de cierre y apertura au­tomática, como también la función antiaprisiona­miento, no funcionan correctamente. Acudir a un Concesionario cializada.
Volkswagen o a una empresa espe-
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 60.
La función antiaprisionamiento de los vidrios eléc­tricos puede reducir el peligro de sufrir lesiones por aprisionamiento al cerrar los vidrios ⇒  . Si la función de cierre automático (proceso de cierre) de un vidrio es afectada por la dificultad de movimien­to por un obstáculo, el vidrio se abrirá de inmedia­to.
● Verificar por qué el vidrio no se cerró.
● Intentar cerrar el vidrio nuevamente.
● Después de accionar repetidas veces la fun­ción antiaprisionamiento, la función de subida au­tomática de los vidrios podrá quedar fuera de fun­cionamiento.
● Para restablecer la función de subida automáti­ca de los vidrios, siga el siguiente procedimiento ⇒ pág. 63.
Si continua sin poder cerrar el vidrio, acuda a
● un Concesionario Volkswagen o a una empresa especializada.
ADVERTENCIA
El cierre de los vidrios eléctricos sin función antiaprisionamiento puede provocar lesiones graves.
● Cerrar siempre los vidrios eléctricos aten­tamente.
● Nadie debe permanecer en el área de fun­cionamiento de los vidrios eléctricos, princi­palmente si el cierre se realiza sin función an­tiaprisionamiento.
● La función antiaprisionamiento no evita que los dedos y otras partes del cuerpo sean presionados contra el cuadro del vidrio y, de esta forma, sufran lesiones.
La función antiaprisionamiento también ocu-
rre en el cierre de confort de los vidrios con la llave del vehículo con comando remoto o con la llave mecánica ⇒ pág. 63
.
Antes de la conducción64
Page 67
Abrir y cerrar el vidrio corredizo del compartimento de carga
COPIA
Abrir el vidrio corredizo
Fig. 40 En el compartimento de carga: abertura
del vidrio corredizo.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 60.
Presionar el cierre en el sentido de la flecha
⇒ 
el sentido de la flecha B.
Cerrar el vidrio corredizo
Empujar el vidrio en el sentido contrario al de la flecha B hasta su total bloqueo.
A
fig. 40
El cierre del vidrio corredizo puede causar heridas graves.
● Cerrar el vidrio corredizo siempre con cui­dado.
● Antes de bloquear las puertas, para mayor seguridad, asegúrese siempre que el vidrio corredizo está cerrado y el cierre está debida­mente bloqueado.
y al mismo tiempo mover el vidrio en
ADVERTENCIA
161.5L1.SAV.60
Abrir y cerrar 65
Page 68

Sentarse de forma correcta y segura

COPIA

Ajustar la posición del asiento

Introducción al tema
En este capítulo encontrará información sobre los siguientes temas:
Peligro de una postura incorrecta en el
asiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Postura correcta en el asiento . . . . . . . . . . . . . 68
Comandos mecánicos del asiento . . . . . . . . . . 69
Ajustar el apoyacabezas . . . . . . . . . . . . . . . . . 70
Desmontar y montar el apoyacabezas . . . . . . 71
Ajustar la posición del volante . . . . . . . . . . . . . 72
Los asientos traseros son válidos únicamente para la Saveiro Doble Cabina.
Número de asientos
El vehículo tiene un número total de dos asientos: dos asientos delanteros. Para la Saveiro Doble Cabina el vehículo tiene una cantidad total de cin- co asientos: dos bancos delanteros y tres bancos traseros. Cada asiento está equipado con cinturón de seguridad.
Información y advertencias complementarias:
● Cinturones de seguridad ⇒ pág. 73
● Sistema de airbag ⇒ pág. 85
● Transporte de niños en el vehículo ⇒ pág.
ADVERTENCIA
Una posición incorrecta en el vehículo puede aumentar el riesgo de lesiones graves o fata­les en maniobras de dirección y de frenado súbitas, en una colisión o accidente y en la activación de los airbags.
● Antes de arrancar, todos los ocupantes deben adoptar una postura correcta en los asientos y conservarla durante la conduc­ción. Esto también es válido para el uso del cinturón de seguridad.
● Nunca transportar más personas que la cantidad de asientos con cinturón de seguri­dad disponibles en el vehículo.
● Proteger siempre a los niños en el vehícu­lo con un sistema de retención homologado y apropiado a su edad ⇒ pág. 92,
de niños en el vehículo, ⇒ pág. 85, Sistema de airbag.
Transporte
92
ADVERTENCIA (continuación)
● Mantener siempre los pies en el área para pies al conducir. Nunca colocar los pies, por ejemplo, sobre el asiento o sobre el panel de instrumentos y nunca mantenerlos hacia afuera del vehículo. De lo contrario, el airbag y el cinturón de seguridad pueden no prote­ger
, aumentando el riesgo de lesiones en un
accidente.
ADVERTENCIA
Antes de todo viaje, ajustar siempre correcta­mente el asiento, el cinturón de seguridad y los apoyacabezas, cerciorándose de que el pasajero esté con el cinturón colocado co­rrectamente.
● Empujar el asiento del pasajero hacia atrás lo máximo posible.
● Ajustar el asiento del conductor de modo que haya como mínimo 25 cm de espacio en­tre el tórax y el centro del volante. Ajustar el asiento del conductor de manera longitudinal para que los pedales se puedan accionar por completo con las piernas apenas dobladas y la distancia del zona de la rodilla hacia el pa­nel de instrumentos sea de al menos 10 cm. Cuando no se pueda cumplir con esta exi­gencia por causa de particularidades físicas, entrar en contacto obligatoriamente con un Concesionario V efectuar instalaciones especiales.
● Nunca conducir con el respaldo del asien­to muy inclinado hacia atrás. Cuanto más in­clinado hacia atrás esté el respaldo del asien­to, mayor será el riesgo de lesiones por una disposición incorrecta de la banda del cintu­rón de seguridad y una postura incorrecta.
● Nunca conducir con el respaldo del asien­to inclinado hacia adelante. Un airbag frontal accionado puede lanzar el apoyo del asiento hacia atrás y herir.
● Adoptar y mantener la mayor distancia po­sible del volante y del panel de instrumentos.
● Sentarse siempre en forma recta con la espalda contra el respaldo del asiento, en los asientos delanteros correctamente ajustados.
olkswagen si fuera el caso,
Antes de la conducción66
Page 69
ADVERTENCIA (continuación)
COPIA
No posicionar ninguna parte del cuerpo di­rectamente o muy próxima del lugar de mon­taje del airbag.
● Para los acompañantes en los asientos traseros, aumenta el riesgo de sufrir lesiones graves si no se sientan en forma recta, ya que los cinturones de seguridad no estarían posicionados correctamente.
ADVERTENCIA
Una regulación incorrecta de los asientos puede causar accidentes y lesiones graves.
ADVERTENCIA (continuación)
● Solamente ajustar los asientos con el ve­hículo detenido, ya que de lo contrario, se pueden salir de lugar inesperadamente du­rante la conducción, pudiendo provocar la pérdida de control del vehículo. Asimismo, se adopta una postura incorrecta durante la re­gulación.
●
Ajustar la altura, la inclinación y la direc­ción longitudinal de los asientos solamente cuando no haya nadie en el área de ajuste de los asientos.
● El área de ajuste de los asientos no debe ser restringida por objetos.
Peligro de una postura incorrecta en el asiento
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 66.
Cuando no se usan los cinturones de seguridad o se los coloca de forma incorrecta, aumenta el ries­go de lesiones graves o fatales. Los cinturones de seguridad solamente pueden brindar su efecto protector ideal con la correcta disposición de la banda del cinturón. Una postura incorrecta en el asiento perjudica considerablemente la protección de los cinturones de seguridad. Las consecuen­cias pueden ser lesiones graves o inclusive fata­les. El riesgo de lesiones graves o fatales aumenta principalmente cuando un airbag activado impacta en el ocupante que adoptó una postura incorrecta. El conductor es el responsable por todos los ocu­pantes y, principalmente, por los niños que van en el vehículo.
La siguiente lista contiene ejemplos de las posicio­nes en el asiento que pueden ser peligrosas para todos los ocupantes.
Siempre que el vehículo esté en movimiento:
Nunca permanecer de pie en el vehículo.
●
● Nunca permanecer de pie sobre los asientos.
● Nunca arrodillarse sobre los asientos.
● Nunca inclinar el respaldo del asiento demasia­do hacia atrás.
● Nunca apoyarse en el panel de instrumentos.
● Nunca sentarse solamente en el borde delante­ro del asiento.
● Nunca sentarse inclinado hacia un lado.
● Nunca inclinarse hacia afuera del vehículo.
● Nunca sacar los pies hacia afuera del vehículo.
● Nunca colocar los pies sobre el panel de instru­mentos.
● Nunca colocar los pies sobre el relleno del asiento o sobre el respaldo del asiento.
● Nunca viajar en el área para los pies.
● Nunca viajar en el asiento sin el cinturón de se­guridad.
● Nunca permanecer en el maletero interior.
ADVERTENCIA
Toda postura incorrecta en el vehículo au­menta el riesgo de lesiones graves o fatales en caso de accidentes o maniobras de direc­ción y de frenado súbitas.
● Todos los ocupantes deben mantener siempre la posición correcta de los bancos y estar con el cinturón bien colocado durante todo el viaje.
● Por postura incorrecta, no usar el cinturón de seguridad, o por una distancia muy corta del airbag, los ocupantes se exponen a peli­gros de lesiones fatales, especialmente cuan­do se activan los airbags e impactan en un ocupante que adoptó una postura incorrecta en el asiento.
161.5L1.SAV.60
Sentarse de forma correcta y segura 67
Page 70
Postura correcta en el asiento
COPIA
Fig. 41 La distancia correcta entre el conductor y el volante debe ser de, como mínimo, 25 cm.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 66.
A continuación, se indican las posturas correctas para el conductor y para el pasajero.
Personas que, por sus particularidades físicas, no consiguen adoptar la postura correcta deben infor­marse en una empresa especializada sobre posi­bles instalaciones especiales. Solamente con la postura correcta se logra la protección ideal del cinturón de seguridad y de los airbags. Para esto, Volkswagen Volkswagen.
Para la propia seguridad y para reducir lesiones en caso de maniobra de frenado súbita o accidente, Volkswagen recomienda las siguientes posturas al sentarse:
Para el conductor vale:
● Colocar el respaldo del asiento en una posición recta, para apoyar la espalda totalmente en el mis­mo.
● Ajustar el asiento de modo que quede una dis­tancia mínima 25 cm ⇒ fig. 41 tórax y que el conductor pueda sujetar el volante del borde exterior con las dos manos y los brazos ligeramente doblados.
● El volante ajustado debe apuntar siempre en la dirección del tórax y no en la dirección del rostro.
● Ajustar el asiento del conductor en la dirección longitudinal para que los pedales puedan ser acti­vados con las piernas apenas arqueadas.
● Ajustar la altura del asiento del conductor para poder alcanzar el punto superior del volante.
recomienda los Concesionarios
entre el volante y el
Fig. 42 Posición correcta de la banda del cinturón y ajuste correcto del apoyacabezas.
● Dejar siempre los dos pies en el área para los pies, para mantener siempre el control del vehícu­lo.
● Abrocharse los cinturones de seguridad correc­tamente ⇒ pág. 73
Para el acompañante delantero rige:
● Colocar el respaldo del asiento en una posición recta, para apoyar la espalda totalmente en el mis­mo.
● Mover el asiento del acompañante delantero hacia atrás lo máximo posible, para que el airbag alcance su protección total en caso de dispararse.
● Mantener ambos pies en la zona reposapiés durante la marcha.
● Abrocharse los cinturones de seguridad correc­tamente ⇒ pág. 73.
Para los ocupantes del vehículo de la parte trasera rige:
● Para los asientos con apoyacabezas: ajustar el apoyacabezas para que su borde superior se en­cuentre preferentemente en la misma línea de la parte superior de la cabeza ⇒ fig. 41 aunque no por debajo de la altura de los ojos. Co­locar la parte posterior de la cabeza lo más cerca posible del apoyacabezas.
● En el caso de personas de poca estatura, se debe bajar el apoyacabezas completamente aun­que la cabeza quede por debajo del borde superior del apoyacabezas.
● En el caso de personas de gran estatura se de­be subir el apoyacabezas hasta el tope.
.
y ⇒ fig. 42 –
Antes de la conducción
68
Page 71
● Mantener ambos pies en la zona reposapiés
COPIA
durante la marcha.
● Ajustar y abrocharse los cinturones de seguri­dad correctamente ⇒ pág. 73.
Comandos mecánicos del asiento
Fig. 43 Comandos del asiento izquierdo.
⇒ fig. 43 Función Acción
Mover el asiento hacia adelante o
1
hacia atrás.
2
Ajustar el respaldo del asiento. Girar la palanca.
Ajustar la altura del asiento (sola-
3
mente el asiento del conductor).
Desbloquear e inclinar el respaldo
4
del asiento.
Tirar de la palanca y desplazar el asiento. ¡El asiento debe bloquearse después de soltar la palanca!
Mover la palanca hacia arriba y mover el cuerpo hacia adelante (para levantar el respaldo) o hacia atrás (pa­ra bajar el respaldo).
Levantar la palanca 4, en el sentido de la flecha A, y mover el respaldo hacia adelante, en el sentido de la flecha B. Al retornar a la posición normal, asegúrese de que el respaldo del asiento esté correctamente trabado en esta posición.
Para el acompañante vale además:
● Desplazar el asiento del acompañante hacia atrás lo máximo posible, para que el airbag alcan­ce su protección total en el caso de dispararse.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 66.
Los comandos están dispuestos en posición inver­tida en el asiento delantero derecho.
161.5L1.SAV.60
Sentarse de forma correcta y segura 69
Page 72
Ajustar el apoyacabezas
COPIA
Fig. 44 Ajustar el apoyacabezas delantero. Fig. 45 Ajustar el apoyacabezas trasero.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 66.
Dependiendo de la versión del vehículo el apoya­cabezas trasero puede no estar disponible.
Todos los asientos vienen equipados con apoyaca­bezas, en algunas versiones no está disponible el apoyacabezas trasero central. El apoyacabezas trasero central está destinado sólo a la plaza cen­tral del asiento trasero. Por ello, no debe montar el apoyacabezas en otras posiciones.
Ajuste la altura del apoyacabezas delantero
Empujar el apoyacabezas hacia arriba o hacia
● abajo en el sentido de la flecha ⇒ fig. 44
● El apoyacabezas debe bloquearse de manera segura en una posición.
Ajuste la altura del apoyacabezas trasero
● Empujar el apoyacabezas hacia arriba en el sentido de la flecha ⇒ fig. 45 A o con la tecla
⇒ fig. 45 B presionada, empujar hacia abajo ⇒  .
● El apoyacabezas debe bloquearse de manera segura en una posición.
Ajuste correcto del apoyacabezas
Ajustar el apoyacabezas para que su borde supe­rior se encuentre preferentemente en la misma lí­nea de la parte superior de la cabeza – aunque no por debajo de la altura de los ojos.
Ajuste del apoyacabezas para personas bajas
Empujar el apoyacabezas hacia abajo hasta el to­pe, incluso si la cabeza se encuentra por debajo del borde superior del apoyacabezas. En las posi-
A
⇒  .
ciones más bajas puede haber una pequeña lagu­na entre el apoyacabezas y el respaldo del asien­to.
Ajuste del apoyacabezas para personas altas
Empujar el apoyacabezas hacia arriba hasta el to­pe.
ADVERTENCIA
Circular con los apoyacabezas desmontados o ajustados incorrectamente aumenta el ries­go de sufrir lesiones graves o fatales en caso de accidentes y en maniobras bruscas y fre­nadas repentinas.
● Conducir siempre con los apoyacabezas correctamente montados y ajustado, siempre que viaje una persona en el asiento.
● Cada ocupante debe ajustar el apoyacabe­zas correctamente según su estatura, para reducir el riesgo de lesiones en el cuello en caso de accidente. Al mismo tiempo, el borde superior del apoyacabezas debe encontrarse preferentemente en la misma línea de la parte superior de la cabeza – aunque no por debajo de la altura de los ojos. Colocar la parte pos­terior de la cabeza lo más cerca posible del apoyacabezas.
Nunca ajustar el apoyacabezas durante la
● marcha.
Antes de la conducción70
Page 73
Desmontar y montar el apoyacabezas
COPIA
Fig. 46 Desmontar el apoyacabezas delantero. Fig. 47 Desmontar el apoyacabezas trasero.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 66.
Dependiendo de la versión del vehículo el apoya­cabezas trasero puede no estar disponible.
Todos los asientos vienen equipados con apoyaca­bezas, en algunas versiones no está disponible el apoyacabezas trasero central. El apoyacabezas trasero central está destinado sólo a la plaza cen­tral del asiento trasero. Por ello, no debe montar el apoyacabezas en otras posiciones.
Desmontaje del apoyacabezas delantero
Empujar el apoyacabezas totalmente hacia
● arriba ⇒ 
● Presionar la tecla ⇒ fig. 46 B en el sentido de la flecha. Retirar el apoyacabezas con la tecla pre­sionada.
Montaje del apoyacabezas delantero
● Colocar el apoyacabezas correctamente en sus guías y encajarlo en las guías del respaldo del asiento correspondiente.
● Empujar el apoyacabezas totalmente hacia abajo con la tecla B presionada.
● Ajustar los apoyacabezas de acuerdo a la pos­tura correcta en el asiento ⇒ pág. 70.
Desmontaje del apoyacabezas trasero.
● Empujar el apoyacabezas totalmente hacia arriba ⇒  .
● Presionar la tecla ⇒ fig. 47B en el sentido de la flecha. Retirar el apoyacabezas con la tecla pre­sionada.
.
Montaje del apoyacabezas trasero
● Colocar el apoyacabezas correctamente en sus guías y encajarlo en las guías del respaldo del asiento correspondiente.
● Empujar el apoyacabezas hacia abajo con la tecla ⇒ fig. 47B presionada.
● Ajustar los apoyacabezas de acuerdo a la pos­tura correcta en el asiento ⇒ pág. 70.
ADVERTENCIA
Circular con los apoyacabezas desmontados o ajustados incorrectamente aumenta el ries­go de sufrir lesiones graves o fatales en caso de accidentes y en maniobras bruscas y fre­nadas repentinas.
● Conducir siempre con los apoyacabezas correctamente montados y ajustado, siempre que viaje una persona en el asiento.
● Montar los apoyacabezas desmontados inmediatamente para que los ocupantes del vehículo estén protegidos de forma adecua­da.
AVISO
Al desmontar y montar los apoyacabezas, tener cuidado para que no se golpeen en el revesti­miento del techo o en el respaldo del asiento delantero. De lo contrario, pueden averiarse el revestimiento del techo y otras piezas del vehí­culo.
161.5L1.SAV.60
Sentarse de forma correcta y segura 71
Page 74
Ajustar la posición del volante
COPIA
Fig. 48 Ajustar la posición del volante mecánica­mente.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 66.
Regular el volante antes de la conducción y sola­mente con el vehículo parado.
1
● Empujar la palanca ⇒ fig. 48 colocar el volante en la posición deseada.
● Regular el volante de modo que el chofer pue­da sostenerlo por el borde externo con las dos ma­nos y brazos ligeramente doblados (posición de las 9 y 3 horas).
● Presionar la palanca firmemente hacia arriba y colocarla en la posición de cierre, hasta que se quede alineada al revestimiento de la columna de dirección ⇒  .
hacia abajo y
ADVERTENCIA
El uso incorrecto del ajuste de la posición del volante y un ajuste incorrecto del volante pueden provocar lesiones graves o fatales.
● Presionar la palanca 1 siempre hacia arriba con fuerza después del ajuste, para que el volante no cambie su posición durante la marcha.
● No ajustar nunca el volante durante la marcha. Cuando se constate que se necesita un ajuste durante la marcha, detenga el vehí­culo de forma segura y ajuste el volante co­rrectamente.
● El volante ajustado debe apuntar siempre en dirección al tórax y no en dirección al ros­tro, para no restringir la protección del airbag frontal del conductor en caso de accidente.
● Sujetar siempre el volante con ambas ma­nos lateralmente en el borde exterior (posi­ción montar) durante la conducción, para re­ducir el peligro de sufrir lesiones causadas al dispararse el airbag frontal del conductor.
No sujete nunca el volante en la posición
● equivalente a las 12 horas ni de ninguna otra manera, por ejemplo del centro del volante. Al activarse el airbag frontal del conductor pueden ocasionarse lesiones graves en los brazos, las manos y la cabeza.
Antes de la conducción72
Page 75

Cinturones de seguridad

COPIA
Introducción al tema
En este capítulo encontrará información sobre los siguientes temas:
Luz de advertencia . . . . . . . . . . . . . . . . . . . . . . 74
Colisiones frontales y las leyes de la física . . 75 ¿Qué ocurre con los ocupantes del vehículo
sin cinturón de seguridad? . . . . . . . . . . . . . . . . 76
Los cinturones de seguridad protegen . . . . . . 77
Manejo de los cinturones de seguridad . . . . . 78
Colocarse o quitarse el cinturón de seguridad 79 Posición de la banda del cinturón de
seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Ajustar la banda del cinturón de seguridad abdominal en la plaza central del asiento
trasero - Saveiro Doble Cabina . . . . . . . . . . . . 82
Regulación de altura del cinturón de
seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Enrollador automático del cinturón de seguridad, pretensor del cinturón de seguridad y función antiaprisionamiento del
cinturón de seguridad . . . . . . . . . . . . . . . . . . . . 83
Servicio y eliminación de los pretensores de
los cinturones de seguridad . . . . . . . . . . . . . . . 84
Verificar regularmente la condición de todos los cinturones de seguridad. En caso de fallas en la banda del cinturón de seguridad, las conexiones del cinturón, el enrollador automático del cinturón de seguridad o el cierre del mismo, dicho cinturón debe sustituirse inmediatamente en un Concesio-
olkswagen ⇒ 
nario V das deben utilizar piezas de reposición correctas, compatibles con el vehículo, con la versión y con el año-modelo. Para esto, V los Concesionarios Volkswagen.
Información y advertencias complementarias:
● Ajustar la posición del asiento ⇒ pág. 66
●
Sistema de airbag ⇒ pág. 85
● Transporte de niños en el vehículo ⇒ pág. 92
● Accesorios, reposición de piezas, reparaciones y modificaciones ⇒ pág. 254
ADVERTENCIA
No llevar colocado el cinturón de seguridad o llevarlo mal colocado aumenta el riesgo de sufrir lesiones graves o fatales. Los cinturo-
. Las empresas especializa-
olkswagen recomienda
ADVERTENCIA (continuación)
nes de seguridad sólo ofrecen la máxima pro­tección cuando se colocan y se utilizan co­rrectamente.
● Los cinturones de seguridad son el medio más eficiente para disminuir el riesgo de le­siones graves y fatales en caso de accidente. Para la protección del conductor y de todos los ocupantes del vehículo, los cinturones de seguridad deben estar siempre bien coloca­dos mientras el vehículo esté en movimiento.
● Todos los ocupantes del vehículo deben asumir siempre la posición correcta en el asiento, colocarse correctamente el cinturón de seguridad correspondiente antes de ini­ciar la marcha y mantenerlos colocados du­rante la marcha. Esto también rige para el resto de los ocupantes del vehículo en cual­quier condición de tránsito del vehículo.
● Proteger a los niños en el vehículo duran­te la conducción con un sistema de retención correspondiente a la edad del niño, como también con cinturones de seguridad correc­tamente colocados ⇒ pág. 92 de niños en el vehículo.
● Sólo deberá emprender la marcha cuando todos los acompañantes tenga el cinturón de seguridad colocado correctamente.
● La lengüeta del cinturón de seguridad só­lo deberá introducirse en el cierre del cintu­rón del asiento correspondiente y deberá en­castrar correctamente. El uso de un cierre del cinturón de seguridad correspondiente a otra plaza reduce la protección y puede provocar lesiones graves.
● Se debe evitar que penetren objetos extra­ños o líquidos en los enganches de los cie­rres de los cinturones de seguridad. Esto puede limitar el funcionamiento de los cintu­rones de seguridad o bloquear los cierres de los cinturones.
● No tire nunca del cinturón de seguridad durante la marcha del vehículo.
● Utilice siempre un cinturón de seguridad por persona.
● No transporte nunca niños o bebés en el regazo.
, Transporte
161.5L1.SAV.60
Sentarse de forma correcta y segura 73
Page 76
ADVERTENCIA (continuación)
COPIA
● No viajar con ropas sueltas, por ejemplo, una chaqueta americana, ya que esto restrin­girá el asentamiento correcto y la funcionali­dad del cinturón de seguridad.
ADVERTENCIA
Los cinturones de seguridad dañados repre­sentan un gran peligro y pueden causar le­siones graves o fatales.
● Nunca dañar el cinturón de seguridad pre­sionándolo contra la puerta o en el mecanis­mo del asiento.
● Si la banda del cinturón de seguridad u otras piezas del cinturón se encuentran daña­das, los cinturones de seguridad podrían romperse en un accidente o en maniobra de frenado brusca.
Luz de advertencia
ADVERTENCIA (continuación)
● Reemplace inmediatamente los cinturones de seguridad dañados por cinturones de se­guridad nuevos en un Concesionario Volkswagen lizados durante un accidente y que, por esa razón, quedaron estirados o sufrieron el dis­paro del pretensor, deben reemplazarse en un Concesionario Volkswagen. La sustitución podrá ser necesario aún cuando no exista da­ño evidente. Además, se deben verificar los anclajes de los cinturones de seguridad.
● Nunca intentar reparar, modificar o des­montar los cinturones de seguridad por cuenta propia. Únicamente un Concesionario Volkswagen puede realizar reparaciones en el cinturón de seguridad, en el enrollador auto­mático y en las piezas de fijación del cintu­rón.
seguridad de la pág. 73.
Dependiendo de la versión del vehículo, la luz de advertencia del cinturón de seguridad puede no estar disponible.
. Los cinturones de seguridad uti-
Lea primero y tenga en cuenta la infor­mación preliminar y las advertencias de
Fig. 49 Luz de advertencia del panel de instru­mentos.
Encendi-
da o titi-
lando
Al conectar el encendido, algunas luces de adver­tencia y de control se encienden rápidamente para verificar la función. Éstas se apagan después de algunos segundos.
Cuando el cinturón de seguridad no esta colocado antes de comenzar a conducir y a una velocidad superior a aproximadamente 25 km/h o cuando el cinturón se retira durante la conducción, una alerta sonora se emite durante algunos segundos. mismo, la luz de advertencia titila .
Causa posible Solución
Cinturón de seguridad no colocado por el
conductor.
Asi-
Antes de la conducción74
Ajustar los cinturones de seguridad.
La luz de advertencia solo se apaga cuando el conductor, con el encendido conectado, se haya colocado el respectivo cinturón.
ADVERTENCIA
Cinturones de seguridad no colocados o co­locados incorrectamente aumentan el riesgo de lesiones graves o fatales. La protección ideal de los cinturones de seguridad se obtie­ne únicamente cuando se utilizan los cinturo­nes correctamente.
Page 77
Colisiones frontales y las leyes de la física
COPIA
Fig. 50 Un vehículo con los ocupantes sin cinturo­nes de seguridad está camino a chocar contra un muro.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 73.
El principio físico de un choque frontal se puede explicar fácilmente. Ni bien el vehículo entra en movimiento ⇒ fig. 50, una energía de movimiento actúa tanto en el vehículo como en sus ocupantes. Esa energía se denomina “energía cinética
Cuanto mayor sea la velocidad y el peso del vehí­culo, más energía debe amortiguarse en caso de accidente.
Por lo tanto, la velocidad del vehículo es el factor más significativo. ¡Cuándo, por ejemplo, la veloci­dad va de 25 km/h a aproximadamente 50 km/h, la energía cinética es cuadruplicada!
La intensidad de la “energía cinética” depende en gran parte de la velocidad y del peso del vehículo y de sus ocupantes. Con velocidad y peso crecien­tes, más energía debe ser disipada en caso de un accidente.
”.
Fig. 51 Un vehículo con los ocupantes sin cinturo­nes de seguridad choca contra el muro.
Por lo tanto, los ocupantes del vehículo que no co­loquen sus cinturones de seguridad no estarán “presos” a su vehículo. En consecuencia, esas personas seguirán moviéndose con la misma velo­cidad del vehículo antes del impacto, ¡hasta que paren! Si los ocupantes del vehículo no están usando el cinturón de seguridad en nuestro ejem­plo, la energía cinética total de los ocupantes del vehículo, en caso de colisión, solo se disipa por el impacto contra el muro ⇒ fig. 51.
A una velocidad de 30 km/h a aproximadamente 50 km/h, en un accidente actúan fuerzas en el cuerpo que pueden exceder fácilmente una tonela­da (1.000 kg). Las fuerzas que actúan sobre el cuerpo aumentan aun más en velocidades mayo­res.
Este ejemplo no se aplica solamente a colisiones frontales, sino también a todos los tipos de acci­dentes y colisiones.
161.5L1.SAV.60
Sentarse de forma correcta y segura
75
Page 78
¿Qué ocurre con los ocupantes del vehículo sin cinturón de seguridad?
COPIA
Fig. 52 El conductor sin cinturón de seguridad es lanzado hacia adelante.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 73.
Muchas personas creen que pueden detener su propio cuerpo con las manos en un accidente leve. ¡Esto no es posible!
Aún en velocidades mínimas de impacto, el cuerpo sufre la acción de fuerzas que ya no pueden ser amortiguadas con los brazos y las manos. En caso de colisión frontal, los ocupantes sin cinturón son lanzados hacia adelante y chocan de forma des­controlada en partes del interior del vehículo, co­mo, por ejemplo, el volante, el panel de instrumen­tos y el parabrisas ⇒ fig. 52.
El sistema de airbag no sustituye al cinturón de se­guridad. La activación de los airbags proporciona solamente una protección complementaria. Los airbags no son activados en todos los tipos de ac­cidentes. Aun cuando el vehículo esté equipado con un sistema de airbag, todos los ocupantes del vehículo deben estar con cinturón de seguridad
Fig. 53 El pasajero sin cinturón de seguridad en el asiento trasero es lanzado hacia adelante sobre el conductor con cinturón.
durante todo el viaje, inclusive el conductor ta forma, el peligro de lesiones graves o fatales en caso de accidentes es reducido - independiente­mente de la existencia o no de un airbag para el asiento.
Un airbag es activado solamente una vez. Para obtener la mejor protección posible, los cinturones de seguridad deben estar siempre colocados co­rrectamente para garantizar la protección aún sin la activación de los airbags. Los ocupantes sin cin­turón de seguridad pueden ser lanzados hacia afuera del vehículo y, de esta forma, sufrir lesiones aún más graves o fatales.
También es importante que los ocupantes de los asientos traseros coloquen los cinturones de segu­ridad correctamente, ya que son lanzados de for­ma descontrolada por el interior del vehículo en caso de accidente. Un pasajero en el asiento tra­sero sin cinturón de seguridad coloca en riesgo la seguridad propia, la del conductor y la de los de­más ocupantes del vehículo ⇒ fig. 53.
. De es-
Antes de la conducción
76
Page 79
Los cinturones de seguridad protegen
COPIA
Fig. 54 Conductor protegido por el cinturón de se­guridad correctamente colocado en una maniobra de frenado súbita.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 73.
Los cinturones de seguridad colocados correcta­mente pueden hacer una gran diferencia. Los cin­turones de seguridad colocados correctamente mantienen a los ocupantes en la posición correcta en el asiento, y reducen bastante la acción de la energía cinética en caso de accidente. Los cinturo­nes de seguridad también ayudan a impedir movi­mientos descontrolados que puedan resultar en le­siones graves. Además, los cinturones de seguri­dad correctamente colocados reducen el peligro de ser lanzado hacia fuera del vehículo ⇒
Los ocupantes del vehículo con cinturones de se­guridad correctamente colocados se benefician ampliamente por el hecho de que éstos absorben la energía cinética. La estructura de la parte delan­tera del vehículo y otras características de seguri­dad pasiva del vehículo, como por ejemplo, el sis-
 fig. 54.
tema de airbag, también contribuyen para reducir la acción de la energía cinética. De esta forma, la energía resultante disminuye, reduciendo el riesgo de lesiones.
Los ejemplos ilustrados describen colisiones fron­tales. Los cinturones de seguridad correctamente colocados también reducen considerablemente el riesgo de sufrir lesiones en todos los demás tipos de accidentes. Por este motivo, hay que colocarse siempre los cinturones de seguridad antes de em­prender la marcha, incluso cuando sólo se preten­da dar “una vuelta a la manzana a que todos los ocupantes del vehículo tengan co­locados correctamente los cinturones de seguri­dad.
Estadísticas de accidentes comprobaron que el uso correcto de los cinturones de seguridad dismi­nuye considerablemente el riesgo de lesiones y aumenta la chance de sobrevivencia en un acci­dente grave. Además, los cinturones de seguridad correctamente colocados refuerza el efecto protec­tor de los airbags que se disparen en caso de acci­dente. Por ese motivo, el uso del cinturón de segu­ridad es ley en la mayoría de los países.
A pesar de que el vehículo está equipado con air­bags, se deben colocar los cinturones de seguri­dad. Los airbags frontales, por ejemplo sólo se dis­paran en algunas colisiones frontales. Los airbags frontales no se disparan en colisiones frontales le­ves, colisiones laterales, colisiones traseras leves, vuelcos y accidentes en los cuales el valor de dis­paro del airbag en la unidad de control no llegue al límite mínimo.
Por ese motivo, ¡colocar siempre los cinturones de seguridad y observar si todos los pasajeros están con el cinturón colocado correctamente antes de iniciar el viaje!
”. Preste atención
161.5L1.SAV.60
Sentarse de forma correcta y segura 77
Page 80
Manejo de los cinturones de seguridad
COPIA
Lea primero y tenga en cuenta la información preliminar y las advertencias de seguridad
de la pág. 73.
Lista de control
Manejo del cinturón de seguridad ⇒  :
Verificar regularmente el estado de todos los cinturones de seguridad.
Mantener los cinturones de seguridad limpios.
Mantener objetos extraños y líquidos siempre alejados de la banda del cinturón de seguridad, de la
lengüeta del cinturón y del enganche del cierre del cinturón. No presionar ni dañar el cinturón de seguridad y la lengüeta del cinturón (por ejemplo, al cerrar la
puerta). Nunca desmontar
rón. Colocarse siempre el cinturón de seguridad de forma correcta antes de emprender la marcha y
mantenerlo colocado durante la marcha.
, alterar o reparar el cinturón de seguridad y los elementos de fijación del cintu-
Cinturón de seguridad torcido
Cuando un cinturón de seguridad no se puede reti­rar con facilidad de la guía, puede que esté retorci­do en el interior del guarnecido lateral por haberse enrollado demasiado rápido. En este caso:
● Sacar el cinturón de seguridad totalmente ha­cia afuera por la lengüeta, lentamente y con cuida­do.
● Eliminar la torsión del cinturón de seguridad y conducirlo lentamente de vuelta, con la mano.
Aún si la torsión del cinturón de seguridad no pue­de ser eliminada, colocarse el cinturón de seguri­dad. En ese caso, ¡la torsión no debe ubicarse en un área del cinturón que esté apoyada directamen­te en el cuerpo! Buscar lo más rápido posible un Concesionario V sión.
olkswagen para eliminar la tor-
ADVERTENCIA
El manejo incorrecto del cinturón de seguri­dad aumenta el riesgo de lesiones graves o fatales.
● Comprobar regularmente el estado de los cinturones de seguridad y de las piezas que lo componen.
● Mantener los cinturones de seguridad lim­pios.
● No permitir que la banda del cinturón de seguridad sea presionada, dañada o que en­tre en contacto con superficies afiladas.
● Mantener el cierre del cinturón de seguri­dad y el enganche del cierre de la lengüeta del cinturón siempre libres de objetos extra­ños y de líquidos.
Antes de la conducción78
Page 81
Colocarse o quitarse el cinturón de seguridad
COPIA
Fig. 55 Introducir la lengüeta del cinturón de segu­ridad en el cierre del cinturón.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 73.
Los cinturones de seguridad correctamente colo­cados mantienen a los ocupantes del vehículo en una posición de máxima protección en maniobras de frenado o accidentes ⇒  .
Colocarse el cinturón de seguridad
Colocarse cinturón de seguridad antes de todo via­je.
● Ajustar siempre los asientos y el apoyacabezas de forma correcta ⇒ pág. 66.
● Tirar de la banda del cinturón de seguridad por la lengüeta del cinturón uniformemente sobre el tó­rax y la región pélvica. Al mismo tiempo, no la banda del cinturón de seguridad ⇒ 
● Introducir la lengüeta del cinturón de seguridad firmemente en el cierre del cinturón correspondien­te al asiento ⇒ fig. 55
● Realizar una prueba de la tracción en el cintu­rón de seguridad con respecto al bloqueo seguro de la lengüeta del cinturón.
Quitarse el cinturón de seguridad
Quitarse el cinturón de seguridad únicamente con el vehículo detenido ⇒ 
.
.
torcer
.
Fig. 56 Soltar la lengüeta del cinturón de seguri­dad del cierre del cinturón.
● Presionar la tecla roja en el cierre del cinturón de seguridad ⇒ fig. 56. La lengüeta del cinturón de seguridad se sale hacia afuera.
Conducir el cinturón manualmente de vuelta
● para que la banda del cinturón se enrolle más fá­cilmente, el cinturón no se tuerza y el revestimien­to no se vea dañado.
ADVERTENCIA
Una posición incorrecta de la banda del cin­turón de seguridad puede provocar lesiones graves o fatales en caso de accidente.
● La protección ideal de los cinturones de seguridad solo se obtiene cuando el respaldo del asiento se encuentra en una posición ver­tical y el cinturón está colocado correctamen­te, según la estatura del ocupante.
● ¡Quitarse el cinturón de seguridad durante la marcha puede causar lesiones graves o fa­tales en caso de accidentes o maniobras de frenado!
161.5L1.SAV.60
Sentarse de forma correcta y segura 79
Page 82
Posición de la banda del cinturón de seguridad
COPIA
Fig. 57 Posición correcta de la banda del cinturón de seguridad y ajuste correcto del apoyacabezas.
Posición correcta de la banda del cinturón de seguridad
● La parte del hombro del cinturón de seguridad debe pasar siempre sobre el hombro y nunca so­bre el cuello, sobre el brazo, bajo el brazo o por detrás de la espalda.
● La parte inferior del cinturón de de seguridad debe pasar siempre por la región pélvica y nunca sobre el abdomen.
● Dejar el cinturón de seguridad siempre plano y firme sobre el cuerpo. De ser necesario, estirar un poco la banda del cinturón de seguridad.
En el caso de mujeres embarazadas, el cinturón
Fig. 58 Posición correcta de la banda del cinturón de seguridad para mujeres embarazadas.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 73.
Los cinturones de seguridad solamente ofrecen protección ideal en un accidente y disminuyen el riesgo de lesiones graves o fatales con la posición correcta de la banda. Además, la posición correcta de la banda del cinturón de seguridad mantiene a los ocupantes en una posición de máxima protec­ción en caso de activación del airbag. Por ese mo­tivo, colocar el cinturón de seguridad y observar la posición correcta de la banda.
Una posición incorrecta del asiento puede causar lesiones graves o fatales ⇒ sición del asiento.
 pág. 66, Ajustar la po-
de seguridad debe pasar uniformemente sobre el tórax y lo más bajo posible de la región pélvica, y también debe estar plano sobre el cuerpo, para que no haya presión abdominal - durante todo el embarazo ⇒ fig. 58.
Adecuar la posición de la banda del cinturón de seguridad a la estatura
La posición de la banda del cinturón de seguridad puede ser adecuada con los siguientes equipos:
● Regulación de altura del cinturón de seguridad para los asientos ⇒ pág. 83.
● Asientos con ajuste de altura ⇒ pág. 66.
ADVERTENCIA
Una posición incorrecta de la banda del cin­turón de seguridad puede causar lesiones graves en caso de accidente o maniobras de frenado o dirección súbitas.
Antes de la conducción80
Page 83
ADVERTENCIA (continuación)
COPIA
● La protección ideal de los cinturones de seguridad solo se obtiene cuando el respaldo del asiento se encuentra en una posición ver­tical y el cinturón está colocado correctamen­te.
● El propio cinturón de seguridad o un cin­turón suelto pueden causar lesiones graves, cuando el cinturón se mueve de partes duras del cuerpo hacia partes más blandas (por ejemplo, la barriga).
● La parte sobre la región del hombro del cinturón de seguridad debe pasar por el cen­tro del hombro y nunca por debajo del brazo o sobre el cuello.
● El cinturón de seguridad debe estar plano y firme sobre la parte superior del cuerpo.
● La parte inferior del cinturón de de seguri­dad debe pasar siempre por adelante de la re­gión pélvica y nunca sobre el abdomen. El cinturón de seguridad debe estar plano y fir­me sobre la región pélvica. De ser necesario, estirar un poco la banda del cinturón de se­guridad.
● La parte de la región pélvica del cinturón de seguridad debe pasar lo más bajo posible por la región pélvica de embarazadas, y estar plana alrededor de la barriga “redonda”.
ADVERTENCIA (continuación)
● No torcer la banda del cinturón de seguri­dad al colocarlo.
● Nunca mantener el cinturón de seguridad alejado del cuerpo con la mano.
● No pasar la banda del cinturón de seguri­dad sobre objetos sólidos o frágiles, por ejemplo, anteojos, lapiceras o llaves.
● Nunca alterar la posición del cinturón de seguridad por medio de ganchos, ojales de retención o similares.
Personas que no consiguen la posición ideal
de la banda del cinturón de seguridad por particularidades de sus cuerpos deben informarse en un Concesionario V sa especializada acerca de posibles instalaciones especiales para conseguir la protección ideal de los cinturones de seguridad y de los airbags antes de comenzar a utilizar el vehículo. Para esto, Volkswagen recomienda los Concesionarios Volkswagen.
olkswagen o en una empre-
161.5L1.SAV.60
Sentarse de forma correcta y segura 81
Page 84
Ajustar la banda del cinturón de seguridad abdominal en la plaza central
COPIA
del asiento trasero - Saveiro Doble Cabina
● Insertar la lengüeta del cinturón de seguridad con fuerza en el cierre del cinturón correspondien­te a la plaza central del asiento trasero, sin cruzar los cierres.
Fig. 59 Ajustar la banda del cinturón de seguridad abdominal.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 73.
Los cinturones de seguridad en la plaza central del asiento trasero son válidos únicamente para algu­nas versiones y/o modelos de Saveiro Doble Cabi­na.
Los cinturones de seguridad correctamente colo­cados mantienen a los ocupantes del vehículo en una posición de máxima protección en maniobras de frenado o accidentes ⇒  .
Con el ajuste del cinturón de seguridad se puede regular el largo de los cinturones de seguridad en el zona del abdomen según el cuerpo, para que el cinturón se pueda colocar correctamente:
● Ajustar siempre el apoyacabezas de forma co­rrecta ⇒ pág. 66.
Presionar la lengüeta en el sentido de las fle-
● chas ⇒ fig. 59 de seguridad.
1
y extender totalmente el cinturón
● Apretar la lengüeta contra el cierre del cinturón de seguridad y tirar del extremo ⇒  sentido de la flecha, hasta alcanzar una holgura máxima de 5 cm (3 dedos) en la zona pélvica.
● Colocar el pasador del cinturón de seguridad lo más cerca posible del extremo del cinturón.
● Realizar una prueba de la tracción del cinturón de seguridad para verificar el bloqueo seguro de la lengüeta del cinturón.
ADVERTENCIA
Una posición incorrecta de la banda del cin­turón de seguridad puede provocar lesiones graves o fatales en caso de accidente.
● La protección ideal de los cinturones de seguridad solo se obtiene cuando el respaldo del asiento se encuentra en una posición ver­tical y el cinturón está colocado correctamen­te, según la estatura del ocupante.
● ¡Quitarse el cinturón de seguridad durante la marcha puede causar lesiones graves o fa­tales en caso de accidentes o maniobras de frenado!
● La lengüeta del cinturón de seguridad ab­dominal trasero debe estar siempre insertada en el cierre correspondiente, con el cinturón de seguridad en uso o no, debido a que los cinturones sueltos aumentan el riesgo de ac­cidentes al ingresar y salir del asiento trase­ro.
fig. 59
2
en el
Antes de la conducción82
Page 85
Regulación de altura del cinturón de seguridad
COPIA
● Presionar el dispositivo regulador en el sentido de la flecha y mantenerlo presionado ⇒ fig. 60.
● Desplazar el dispositivo regulador hacia arriba o hacia abajo hasta que el cinturón de seguridad esté regulado sobre el medio del hombro
80, Posición de la banda del cinturón de se-
⇒ pág. guridad.
● Soltar el dispositivo regulador.
● Verificar si el dispositivo regulador fue encajado tirando del cinturón de seguridad algunas veces.
Para las versiones que no poseen esta regulación manual, los cinturones de seguridad pueden ser levantados o rebajados por medio de dos posicio-
Fig. 60 Al lado de los asientos: regulación de altu­ra del cinturón de seguridad.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 73.
Dependiendo de la versión del vehículo, el ajuste de altura del cinturón de seguridad puede no estar disponible.
Con la ayuda de la regulación de altura del cintu­rón para los asientos, se puede regular la posición de los cinturones en el área del hombro, según el cuerpo, para que el cinturón pueda ser colocado correctamente:
nes alternativas en la columna. Para esto, Volkswagen recomienda los Concesionarios Volkswagen.
ADVERTENCIA
Nunca regular la altura del cinturón de segu­ridad durante la conducción.
Enrollador automático del cinturón de seguridad, pretensor del cinturón de seguridad y función antiaprisionamiento del cinturón de seguridad
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 73.
Los cinturones de seguridad del vehículo son parte del concepto de seguridad del vehículo ⇒ pág. 87 tes funciones a continuación:
Enrollador automático del cinturón de seguridad
Cada cinturón de seguridad está equipado con un enrollador automático del cinturón de seguridad en la parte sobre la región del hombro del cinturón de seguridad. Tirando lentamente del cinturón de se­guridad o en rodaje normal, se garantiza la total li­bertad de movimientos en el cinturón en la región del hombro. Sin embargo, al retirar rápidamente el cinturón de seguridad, en frenadas súbitas, viajes
161.5L1.SAV.60
y están compuestos por las importan-
por montañas, curvas y aceleración, el enrollador automático del cinturón bloquea el cinturón de se­guridad.
Pretensor del cinturón de seguridad
Los cinturones de seguridad de los vehículos con airbag están equipados con pretensor y función antiaprisionamiento.
El pretensor de los cinturones de seguridad se ac­tiva por sensores y tensa los cinturones en la di­rección contraria a la extracción en colisiones fron­tales, laterales y por traseras más graves. Las hol­guras del cinturón de seguridad se eliminan cuan­do el pretensor actúa y, de este modo, puede redu­cir el movimiento hacia adelante de los ocupantes del vehículo o el movimiento de los ocupantes del vehículo en la dirección del impacto. El pretensor del cinturón de seguridad trabaja junto con el siste­ma de airbag. El pretensor del cinturón de
Sentarse de forma correcta y segura
83
Page 86
seguridad no se activa en colisiones frontales más
COPIA
leves, colisiones laterales o traseras, vuelcos y otros accidentes en que no se producen fuerzas considerables.
Al activarse, podrá generarse un polvo fino. Esto es perfectamente normal y no representa riesgo de incendio en el vehículo.
Función antiaprisionamiento del cinturón de seguridad
Una función antiaprisionamiento del cinturón de seguridad minimiza la fuerza del cinturón que ac­túa sobre el cuerpo en el caso de accidente.
Al deshacerse del vehículo o de piezas indi-
viduales del sistema, deben observarse to­das las indicaciones de seguridad. Estas indicacio­nes son conocidas por los Concesionarios Volkswagen
.
Servicio y eliminación de los pretensores de los cinturones de seguridad
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 73.
En trabajos en el pretensor del cinturón de seguri­dad, como también al desmontar y montar otras piezas del vehículo durante reparaciones, se pue­de dañar el cinturón de manera imperceptible. Co­mo consecuencia, los pretensores de los cinturo­nes de seguridad pueden no funcionar correcta­mente en caso de accidente o ni siquiera funcio­nar.
Para que la eficacia de los pretensores de los cin­turones de seguridad no se vea perjudicada y las piezas desmontadas no causen lesiones ni conta­minen el ambiente, se deben observar las indica­ciones. Los Concesionarios esas prescripciones.
ADVERTENCIA
El tratamiento incorrecto y hasta las repara­ciones realizadas en los cinturones de segu­ridad, enrolladores automáticos y pretenso­res aumentan el riesgo de lesiones graves o fatales. En este caso, el pretensor del cintu-
Volkswagen conocen
ADVERTENCIA (continuación)
rón de seguridad podría no ser activado, a pesar de ser necesario, o ser activado ines­peradamente.
● Reparaciones y regulaciones, como tam­bién el desmontaje y montaje de piezas en los pretensores de los cinturones de seguri­dad o en los cinturones solo pueden realizar­se en un Concesionario V
⇒ pág. 254, Accesorios, reposición de pie- zas, reparaciones y modificaciones.
● Los pretensores de los cinturones de se­guridad y los enrolladores automáticos de los cinturones no pueden ser reparados y de­ben ser sustituidos.
● Los pretensores de los cinturones de se­guridad tienen capacidad para apenas una activación. Una vez activados, se deben sus­tituir los pretensores del cinturón de seguri­dad.
Los módulos de los airbag y los pretensores
de los cinturones de seguridad pueden con­tener sustancias tóxicas. Por eso, está prohibido descartarlos/colocarlos junto con la basura domés­tica. Para su mayor seguridad y confort, le reco­mendamos sustituir los módulos de los airbags y los pretensores de los cinturones de seguridad só­lo en un Concesionario V
olkswagen
olkswagen.
Antes de la conducción84
Page 87

Sistema de airbag

COPIA
Introducción al tema
En este capítulo encontrará información sobre los siguientes temas:
Luz de control . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Descripción y función de los airbags . . . . . . . . 87
Airbags frontales . . . . . . . . . . . . . . . . . . . . . . . . 89
Apagar y encender el airbag frontal del pasajero manualmente con el interruptor
accionado por la llave . . . . . . . . . . . . . . . . . . . . 90
El vehículo puede estar equipado con un airbag frontal para el conductor y otro para el pasajero. Los airbags frontales pueden ofrecer protección adicional para el tórax y la cabeza del conductor y del pasajero, cuando el asiento, los cinturones de seguridad, los apoyacabezas y, para el conductor el volante están ajustados correctamente y son uti­lizados. Los airbags fueron desarrollados solamen­te para protección adicional. Los airbags no susti­tuyen a los cinturones de seguridad, que deben ser utilizados siempre, inclusive cuando los asien­tos delanteros están equipados con airbags fronta­les.
Información y advertencias complementarias:
● Orientaciones para conducción ⇒ pág. 32
● Posición correcta de los asientos ⇒ pág. 66
● Cinturones de seguridad ⇒ pág. 73
● Transporte de niños en el vehículo ⇒ pág. 92
● Conservar y limpiar el interior del vehículo ⇒ pág. 232
●
Accesorios, reposición de piezas, reparaciones
y modificaciones ⇒ pág. 254
● Información para el consumidor ⇒ pág. 262
ADVERTENCIA
Nunca confiar solamente en el sistema de air­bag para protegerse.
● Aun cuando se activa un airbag, éste cuenta únicamente con una función de pro­tección adicional.
● El sistema de airbag proporciona protec­ción máxima con el cinturón de seguridad co­locado correctamente y reduce el riesgo de lesiones ⇒ pág. 73, Cinturones de seguridad.
ADVERTENCIA (continuación)
● Todos los ocupantes del vehículo deben asumir siempre la posición correcta en el asiento, colocar correctamente el cinturón de seguridad correspondiente al asiento antes de conducir y mantenerlo colocado correcta­mente durante la conducción. Esto también es válido para el pasajero.
ADVERTENCIA
Objetos entre los ocupantes del vehículo y el área de acción de los airbags aumentan el riesgo de lesiones durante la activación del airbag. De esta forma, el área de acción de
,
los airbags sería alterada y los objetos serían arrojados contra los cuerpos de los ocupan­tes.
● Nunca tomar objetos en las manos ni car­garlos en el regazo durante la conducción.
● Nunca transportar objetos en el asiento del pasajero. Los objetos pueden alcanzar el área de expansión de los airbags durante ma­niobras súbitas de frenado o de conducción y ser arrojados de forma peligrosa por el inte­rior del vehículo al disparo del airbag.
● Los ocupantes de los asientos delanteros, inclusive niños, animales y objetos no deben permanecer en el área de acción de los air­bags.
ADVERTENCIA
La función de protección del sistema de air­bag es suficiente para apenas una activación de los airbags. Si los airbags se hubieran ac­cionado, será necesario sustituir el sistema.
● Los airbags activados y las respectivas piezas del sistema deben ser sustituidos por piezas nuevas que estén liberadas para el ve­hículo por V
● Las reparaciones y modificaciones en el vehículo deben ser realizadas únicamente por un Concesionario Volkswagen. Los Con­cesionarios Volkswagen poseen las herra­mientas necesarias, aparatos de diagnóstico, información de reparación y personal califi­cado.
olkswagen.
161.5L1.SAV.60
Sentarse de forma correcta y segura 85
Page 88
ADVERTENCIA (continuación)
COPIA
● Nunca instalar en el vehículo piezas de airbag desmontadas de vehículos antiguos o procedentes de reciclaje.
● Nunca alterar ningún componente del sis­tema de airbag.
ADVERTENCIA
Al activarse, podrá generarse un polvo fino de los airbags. Esto es perfectamente normal y no representa riesgo de incendio en el vehí­culo.
● El polvo fino puede irritar la piel y la mu­cosa de los ojos como también causar difi­cultades respiratorias, especialmente en per­sonas que sufren o sufrieron de asma u otras limitaciones en la condición respiratoria. Pa­ra reducir los problemas respiratorios, bajar del vehículo o abrir los vidrios o las puertas para respirar aire fresco.
Luz de control
Fig. 61 Luz de control en el panel de instrumentos
para el airbag frontal del pasajero desconectado.
ADVERTENCIA (continuación)
● Al entrar en contacto con el polvo, lavar las manos y el rostro con jabón suave y agua antes de la próxima comida.
● No dejar el polvo entrar en contacto con los ojos o con lesiones no cicatrizadas.
● Enjuagar los ojos con agua de haber con­tacto con el polvo.
ADVERTENCIA
El uso de productos de limpieza que contiene solventes hace porosa la superficie de los módulos de airbag. En caso de accidente al disparo del airbag, las piezas de material sin­tético que se sueltan pueden causar lesiones graves.
● Nunca tratar el panel de instrumentos y la superficie del módulo del airbag con produc­tos de limpieza con solvente.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 85.
Dependiendo de la versión del vehículo la luz de control en el panel de instrumentos para el airbag frontal del acompañante puede no estar disponi­ble.

Al conectar el encendido, algunas luces de adver­tencia y de control se encienden rápidamente para verificar la función. Éstas se apagan después de algunos segundos.
Lugar Causa posible Solución
Instrumento combi-
nado.
Panel de instrumen­tos
Antes de la conducción86
Sistema de airbag o del preten­sor de los cinturones de seguri­dad averiado.
Airbag frontal del pasajero des­conectado.
Sistema de airbag averiado.
Procurar un Concesionario Volkswagen zada y mandar a verificar el sistema inmediatamente.
Verificar si el airbag debe permanecer desconectado.
Procurar un Concesionario Volkswagen o una empresa especiali­zada y mandar a verificar el sistema inmediatamente.
Si, con el airbag frontal del acompañante desco­nectado, la luz de control PASSENGER  no se enciende permanentemente o si per- manece encendida junto con la luz de control en el panel de instrumentos, puede haber una falla en el sistema de airbag ⇒ 
o una empresa especiali-
AIR BAG
.
Page 89
PELIGRO
COPIA
Cuando hay averías en el sistema de airbag, es posible que éste haya sido activado de forma imperfecta, no sea activado o sea acti­vado inesperadamente, lo cual puede causar lesiones graves o fatales.
● El sistema de airbag debe ser inmediata­mente verificado por un Concesionario Volkswagen.
Descripción y función de los airbags
PELIGRO (continuación)
● ¡Nunca montar una silla para niños en el asiento del pasajero cuando el airbag está encendido! El airbag frontal del pasajero pue­de accionarse en un accidente a pesar de las fallas.
AVISO
Observar siempre las luces de control encendi­das y sus descripciones y orientaciones para evitar daños al vehículo.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 85.
El airbag puede proteger a los ocupantes del vehí­culo en un accidente, amortiguando el movimiento de los ocupantes en colisiones frontales.
Todo airbag accionado es inflado por un generador de gas. De esta forma, las respectivas cubiertas del airbag se rompen y los airbags se abren a gran velocidad en milésimas de segundo en sus radios de expansión. El airbag inflado, al amortiguar a los ocupantes del vehículo con el cinturón de seguri­dad colocado, deja escapar el gas contenido para frenar y asegurar a los ocupantes del vehículo. De esta forma, es posible reducir el riesgo de lesiones graves y fatales. No se puede dejar de tener en cuenta el riesgo de otras lesiones como hinchazo­nes, contusiones y desolladuras de la piel por el airbag activado. bién puede ocurrir calor por fricción.
Los airbags frontales no proporcionan protección para los brazos y las partes inferiores del cuerpo.
Los factores más importantes para la activación del airbag son el tipo de accidente, el ángulo del impacto, la desaceleración del vehículo y la carac­terística del objeto con el cual el vehículo choca. Por lo tanto, los airbags no se accionan en todas las situaciones de colisión.
La activación del sistema de airbag depende de la desaceleración del vehículo causada por el impac­to, la cual es registrada por un módulo de coman­do electrónico. Cuando el valor de la desacelera­ción está por debajo del valor referencial progra­mado en el módulo de comando, los airbags no son activados, a pesar de un posible daño serio causado por un accidente. El daño al vehículo, los costos de reparación o hasta la ausencia de daños en el vehículo en un accidente no son necesaria-
161.5L1.SAV.60
Al inflarse el airbag activado tam-
mente una señal de que la activación del airbag haya sido necesaria. Debido a que las situaciones de diversas colisiones pueden variar intensamen­te, es imposible definir una extensión de la franja de velocidades del vehículo y valores referencia­les. De esta forma, no se pueden cubrir todas las formas de impactos y de ángulos de impactos que causarían una activación de airbags. Los factores importantes para la activación de los airbags son, entre otros, la constitución del objeto (rígido o blando) con el cual el vehículo se choca, el ángulo del impacto y la velocidad del vehículo.
Los airbags sirven solamente como complemento de los cinturones de seguridad automáticos de tres pontos en algunas situaciones de accidente cuan­do la desaceleración del vehículo es suficiente pa­ra activar los airbags. Los airbags se activan sola­mente una vez y bajo determinadas condiciones. Los cinturones de seguridad están siempre listos para proporcionar protección en situaciones en las cuales los airbags no sean activados o si ya fueron activados. Por ejemplo, cuando el vehículo choca con otro vehículo o cuando es impactado por otro vehículo después de la primera colisión.
El sistema de airbag es parte del concepto global de seguridad pasiva del vehículo. La mejor protec­ción posible del sistema de airbag solo puede ob­tenerse por la acción conjunta con los cinturones de seguridad correctamente colocados y una posi­ción correcta en el asiento ⇒ pág. 66.
Componentes del concepto de seguridad del vehículo
El conjunto de los siguientes equipos de seguridad en el vehículo forma el concepto de seguridad del vehículo para reducir el riesgo de lesiones graves y fatales. Dependiendo de la versión, es posible que algunos equipos no estén instalados en el ve­hículo o hasta que no estén disponibles en algu­nos mercados.
Sentarse de forma correcta y segura
87
Page 90
● Cinturones de seguridad optimizados en todos
COPIA
los asientos.
● Pretensor del cinturón de seguridad para el conductor y el pasajero.
● Función antiaprisionamiento del cinturón para el conductor y el acompañante.
● Regulación de altura del cinturón de seguridad para los asientos delanteros.
● Airbags frontales del conductor y del pasajero.
● Luz de control del airbag .
● Luz de control PASSENGER AIR BAG  .
● Unidades de control y sensores.
● Apoyacabezas optimizados para impactos tra­seros y con altura ajustable.
● Columna de dirección ajustable.
Situaciones en que los airbags frontales no son accionados:
● Si el encendido estuviera desconectado duran­te una colisión.
● Si las colisiones en la parte delantera del vehí­culo, la desaceleración medida en las unidades de control fuera muy pequeña.
● En colisiones laterales leves.
● En colisiones traseras.
● En un vuelco.
● Cuando la velocidad del impacto es menor que el valor de referencia necesario en la unidad de comando.
En caso de activación de los airbags ­Función de detección de colisión (crash detection)
Cuando los airbags se activan en un accidente, la función de detección de colisión se activa y pue­den realizarse las siguientes acciones:
● Desbloqueo de las puertas del vehículo (válido para vehículos con cierre centralizado eléctrico) ⇒ pág. 48.
● Interrupción de la alimentación de combustible.
● Activación de las luces interiores del vehículo ⇒ pág. 107.
● Activación de las luces de advertencia ⇒ pág. 270.
En este caso, las luces de advertencia sólo se pueden apagar si se desconecta la batería del ve­hículo. El interruptor de las luces de advertencia queda sin función.
Antes de la conducción88
Page 91
Airbags frontales
COPIA
Fig. 62 Ubicación y radio de expansión del airbag frontal del conductor.
Fig. 63 Ubicación y radio de expansión del airbag frontal del acompañante.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 85.
El sistema de airbag frontal proporciona, junto con los cinturones de seguridad, una protección adicio­nal para el área de la cabeza y del tórax del con­ductor y del pasajero en colisiones frontales en ac­cidentes de mayor gravedad. En necesario mante­ner siempre la mayor distancia posible del airbag frontal, como mínimo 25 cm ⇒ pág. posición del asiento. De esta forma, los airbags frontales pueden inflarse totalmente en caso de activación y proporcionar, de este modo, su máxi­ma protección.
El airbag frontal del conductor ⇒ fig. 62 se encuen­tra en el volante, y el airbag frontal del pasajero
⇒ fig. 63 en el panel de instrumentos. Los lugares
de instalación de los airbags están identificados por el texto “AIRBAG”.
161.5L1.SAV.60
66, Ajustar la
Las áreas destacadas en rojo ⇒ fig. 62 y ⇒ fig. 63 se cubren por los airbags frontales activados (área de acción). Por ese motivo, nunca se pueden colo­car o fijar objetos en esas áreas ⇒ 
Al inflarse los airbags frontales del conductor y del pasajero, las tapas de los airbags se doblan hacia fuera del volante ⇒ fig. 62 o del panel de instru­mentos ⇒ fig. 63 necen conectadas al volante y al panel de instru­mentos.
Un airbag activado se infla en fracciones de segundos y con una velocidad muy alta.
● Dejar las áreas de acción de los airbags frontales siempre libres.
Sentarse de forma correcta y segura 89
.
. Las tapas de los airbags perma-
PELIGRO
Page 92
PELIGRO (continuación)
COPIA
● Nunca fijar objetos en las tapas, como tampoco en el área de acción de los módulos de los airbags, como, por ejemplo, portabebi­das, soportes para teléfonos, GPS, etc.
● Personas, animales u objetos no deben quedar entre los ocupantes de los asientos delanteros y el área de acción del airbag.
● No fijar objetos, como por ejemplo, apara­tos móviles de navegación, en el parabrisas arriba del airbag frontal del pasajero.
● No pegar, revestir o procesar de otra for­ma la placa de relleno del volante y la superfi­cie de espuma del módulo del airbag frontal del pasajero, en el panel de instrumentos.
ADVERTENCIA
Los airbags frontales se inflan delante del vo­lante ⇒ fig. 62 y del panel de instrumentos
.
⇒ fig. 63
ADVERTENCIA (continuación)
● Durante la conducción sujete el volante siempre con las dos manos por el lateral en el borde exterior: en la posición equivalente a las 9 y las 3 horas.
● Ajustar el asiento del conductor de modo que haya como mínimo 25 cm de espacio en­tre el tórax y el centro del volante. Cuando no se pueda cumplir con esta exigencia por cau­sa de particularidades físicas, entrar en con­tacto obligatoriamente con un Concesionario Volkswagen ra eventualmente efectuar instalaciones es­peciales.
● Ajustar el asiento del pasajero para que haya la mayor distancia posible entre el pasa­jero y el panel de instrumentos.
se debe respetar las normas de seguridad vigen­tes. Estas indicaciones son conocidas por los Con­cesionarios V
o una empresa especializada pa-
En el caso de desguace del vehículo o de al-
gunos componentes del sistema de airbag,
olkswagen.
Apagar y encender el airbag frontal del pasajero manualmente con el interruptor accionado por la llave
¡Durante la fijación de una silla para niños gira­da hacia atrás en el asiento del pasajero, el air­bag frontal del pasajero debe desconectarse!
Desconectar el airbag frontal del acompañante
● Desconectar el encendido.
● Abrir la guantera.
● Desdoblar la varilla de la llave con comando re-
Fig. 64 En la guantera: interruptor desaccionado por la llave para apagar y encender el airbag fron­tal del pasajero.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 85.
Dependiendo de la versión del vehículo el interrup­tor para activar y desactivar el airbag frontal del acompañante puede no estar disponible.
moto hacia afuera o con la llave del vehículo me­cánico⇒ pág.
● Con la varilla de la llave, girar el interruptor ac­cionado por la llave ⇒ fig. 64 hacia la posición OFF.
● Cerrar la guantera.
● La luz de control PASSENGER AIR BAG  en el panel de instrumentos se prende permanen­temente con el encendido conectado ⇒ pág. 86.
Conectar el airbag frontal del pasajero
● Desconectar el encendido.
● Abrir la guantera.
● Desdoblar la varilla de la llave con comando re­moto hacia afuera o con la llave del vehículo me­cánico⇒ pág. 43.
43.
Antes de la conducción
90
Page 93
● Con la varilla de la llave, girar el interruptor ac-
COPIA
cionado por la llave ⇒ fig. 64 hacia la posición ON.
● Cerrar la guantera.
● Verificar si, con en encendido conectado, la luz de control PASSENGER nel de instrumentos no está encendida ⇒ pág. 86.
Característica de reconocimiento para el airbag frontal del pasajero desconectado
Un airbag frontal de pasajero desconectado sola­mente es indicado por la luz de control PASSEN-
GER AIR BAG  permanentemente encendida en la consola central ( encendida en amarillo permanentemente) ⇒ pág. 86, Luz de control.
Si la luz de control  en la consola central no se enciende permanentemente o si enciende junto con la luz de control del panel de instru­mentos, ningún sistema de retención para niños podrá montarse sobre el asiento del acompañante por motivos de seguridad. El airbag frontal del pa­sajero puede accionarse en un accidente.
AIR BAG  en el pa-
ADVERTENCIA
El airbag frontal del pasajero solamente pue­de desconectarse en casos especiales.
● Conectar y desconectar el airbag frontal del pasajero solamente con el encendido desconectado para evitar daños en el siste­ma de airbag.
● La responsabilidad por la posición correc­ta del interruptor accionado por la llave es del conductor.
Desconectar el airbag frontal del pasajero
● solamente cuando, en casos especiales, hu­biese una silla de niños fijada en el asiento del pasajero.
● Conectar nuevamente el airbag frontal del pasajero de modo que la silla de niño no esté más en uso en el asiento del pasajero.
161.5L1.SAV.60
Sentarse de forma correcta y segura 91
Page 94

Transporte de niños en el vehículo

COPIA
Introducción al tema
En este capítulo encontrará información sobre los siguientes temas:
Información general acerca del transporte de
niños en el vehículo . . . . . . . . . . . . . . . . . . . . . 93
Diferentes sistemas de fijación . . . . . . . . . . . . 94
Utilizar el asiento para niños en el asiento del
acompañante delantero . . . . . . . . . . . . . . . . . . 95
Utilizar el asiento para niños en el asiento
trasero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
Fijar el asiento para niños con el cinturón de
seguridad del vehículo . . . . . . . . . . . . . . . . . . . 96
Para transportar bebés y niños en un asiento para niños en el asiento del acompañante delantero, es imprescindible leer toda la información sobre el sistema de airbag y las posibles lesiones que el disparo del airbag podría provocar en niños del grupo de 0 y 0+.
Esta información es muy importante para la seguri­dad del conductor y de todos los ocupantes del ve­hículo, en especial los bebés y los niños peque­ños.
Volkswagen ños del Programa de Accesorios Originales de Volkswagen. Estas sillas para niños fueron proyec­tadas y verificadas para el uso en vehículos Volkswagen.
Información y advertencias complementarias:
● Cinturones de seguridad ⇒ pág. 73
●
Niños desprotegidos y no protegidas correc­tamente pueden sufrir lesiones graves o fata­les durante la conducción.
● No deje nunca un asiento para niños mon­tado de espaldas al asiento del acompañante delantero, debido a posibles lesiones por el disparo del airbag.
recomienda utilizar asientos para ni-
Sistema de airbag ⇒ pág. 85
ADVERTENCIA
ADVERTENCIA (continuación)
● Los niños de hasta 12 años de edad o con menos de 1,50 m de altura siempre deben ser transportados en el asiento trasero.
● Proteger a los niños en el vehículo siem­pre con un sistema de retención homologado y adecuado a su edad.
● Colocarle siempre el cinturón de seguri­dad a los niños o al asiento para niños que transporta y hacerlos asumir una posición correcta en los asientos.
● Tener en cuenta la posición correcta de la banda del cinturón de seguridad para cada condición de uso. De ser necesario, pasar el cinturón de seguridad por el cuerpo del niño, y asegurarse de que el cinturón pase por el medio del hombro y nunca cerca del cuello del niño.
● No transporte nunca niños o bebés en el regazo.
● Colocar siempre sólo un niño en la asien­to para niños.
● Leer y seguir las instrucciones de uso del fabricante del asiento para niños, en especial con relación a la colocación correcta del cin­turón de seguridad del vehículo.
ADVERTENCIA
En una maniobra de frenado o de conducción brusca, así como en accidentes, un asiento para niños suelto y descuidado puede ser lanzado por el interior del vehículo y provo­car lesiones.
● Fijar siempre un asiento para niños aun­que no esté ocupado durante la marcha del vehículo o acomodarlo de forma segura en el compartimento de carga.
Después de un accidente, sustituir la silla pa-
ra niños utilizada, ya que pueden haber ocu­rrido daños imperceptibles.
Antes de la conducción92
Page 95
Información general acerca del transporte de niños en el vehículo
COPIA
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 92.
Las prescripciones y determinaciones legales tie­nen prioridad sobre las descripciones de este Ma­nual de instrucciones. Existen normas y prescrip­ciones para el uso de sillas para niños y sus posi­bilidades de fijación (⇒ tabla de la pág. 94). De esta forma, en algunos países, por ejemplo, el uso de sillas para niños en determinados asientos pue­de estar prohibido.
Lista de control
Cuando transporte niños en el vehículo ⇒ 
Observar las determinaciones legales específicas de cada país.
Volkswagen
siempre en el asiento trasero. Transporte un niño en el asiento del acompañante delantero únicamente en casos excepcionales
⇒ pág. 95. Proteger siempre a los niños en el vehículo con un sistema de retención adecuado a su edad. El
sistema de retención se debe adecuado a la edad, al peso y a la constitución física del niño. Transportar apenas a un niño por silla para niños.
Observar el manual de instrucciones de uso del fabricante de la silla para niños y llevarlas siempre
en el vehículo. Al fijar la silla para niños con el cinturón de seguridad, colocar el cinturón según las indicaciones
del fabricante de la silla para niños o alrededor de la silla para niños. Tener en cuenta la posición correcta de la banda del cinturón de seguridad sobre el cuerpo del niño
y la posición correcta de asentamiento de acuerdo al manual de instrucciones del fabricante del asiento para niños.
recomienda transportar niños menores de 12 años o con menos de 1,50 m de altura
:
Las leyes de la física, que afectan el vehículo en una colisión o en otro tipo de accidente, también valen para niños ⇒  y adolescentes, los músculos y huesos de los ni­ños todavía no están totalmente desarrollados. Los niños corren un riesgo mayor de lesiones gra­ves en accidentes que los adultos.
Debido a que el cuerpo del niño todavía no está totalmente desarrollado, es necesario utilizar siste­mas de retención infantil que se adapten especial­mente a su tamaño, peso y estructura física.
pág. 73. A diferencia de adultos
Normas específicas de cada país para asientos para niños (selección)
Las sillas para niños deben corresponder a la nor­ma ECE-R 441) (Europea). Se puede obtener más información en un Concesionario V Internet en www.volkswagen.com.
1)
161.5L1.SAV.60
Reglamento ECE: Economic Commission for Europe-Regelung (Comisión Económica para Reglamentación en Europa).
olkswagen y en
Sentarse de forma correcta y segura 93
Page 96
Subdivisión de grupos de las sillas para niños de acuerdo con la ECE-R 44
COPIA
Clasificación por peso Peso del niño Edad
Grupo 0 hasta 10 kg hasta aproximadamente 9 meses
Grupo 0+ hasta 13 kg hasta aproximadamente 18 meses
Grupo 1 de 9 hasta 18 kg aproximadamente 8 meses a 31/2 años Grupo 2 de 15 hasta 25 kg aproximadamente 3 a 7 años Grupo 3 de 22 hasta 36 kg aproximadamente 6 a 12 años
No todos los niños caben en la silla de su grupo de peso. De la misma forma, no todas las sillas caben en cualquier vehículo. Por eso, verificar siempre si el niño cabe correctamente en la silla para niños y si la silla se puede fijar con seguridad en el vehícu­lo.
Las sillas para niños probadas según la norma ECE-R 44 poseen en el asiento el símbolo de la prueba ECE-R 44 aplicado firmemente: E mayús­cula en un círculo, debajo del número de la prue­ba.
Diferentes sistemas de fijación
Fig. 65 las ilustraciones A, B y C muestran la fijación del sistema de retención para niños con el cintu-
rón de seguridad del vehículo.
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 92.
Las sillas para niños deben fijarse siempre en for­ma correcta y segura en el vehículo según las ins­trucciones de instalación del fabricante de la silla para niños.
ADVERTENCIA
Observar la lista de control es fundamental para la seguridad del conductor, los pasaje­ros y demás conductores, evitando posibles accidentes.
Seguir siempre las acciones de la lista de
● control y tener en cuenta las precauciones de seguridad en ellas descriptas.
La silla de niños instalada debe estar correctamen­te fijada por los cinturones de seguridad del vehí­culo y no debe permitir el movimiento longitudinal o transversal.
Antes de la conducción94
Page 97
Sistemas de fijación específicos de cada país
COPIA
⇒ fig. 65 Tipo de fijación
A B C
Los sistemas contienen la fijación del sistema de retención para niños con un cinturón de se­guridad del vehículo.
Cinturón de seguridad de tres puntos ⇒ pág. 96.
Utilizar el asiento para niños en el asiento del acompañante delantero
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 92.
El transporte de niños en el asiento del pasajero no está permitido en todos los países. Ni todas las sillas para niños están liberadas para el uso sobre el asiento del pasajero. El Concesionario Volkswagen tual de todas las sillas para niños liberadas. Usar únicamente sillas para niños liberadas para el res­pectivo vehículo.
El airbag frontal del pasajero conectado represen­ta un gran peligro para un niño que esté en el asiento del pasajero. El asiento del pasajero repre­senta riesgo de muerte para un niño cuando se lo transporta en una silla para niños girada en senti­do contrario al de la dirección de conducción.
Una silla para niños girada hacia atrás en el asien­to del pasajero puede ser impactada por el airbag frontal del pasajero activado con tal intensidad que pueden producirse lesiones con riesgo de muerte
⇒ 
sajero delantero activado, ¡nunca puede usarse una silla para niños girada en sentido contrario al de la dirección de conducción asiento del pasaje­ro!
Utilizar una silla para niños girada en el sentido contrario al de la dirección de conducción en el asiento del pasajero solo cuando esté garantizado que el airbag frontal del pasajero se encuentra desconectado. Esto puede notarse por la luz de control amarilla en el panel de instrumentos PAS­SENGER
Cuando el airbag frontal del pasajero no puede desconectarse y permanece activo, no se per­mite transportar niños en el asiento del pasaje­ro ⇒ 
Excepciones previstas para el transporte de niños en el asiento delantero ⇒  .
mantiene a disposición una lista ac-
. Por ese motivo, con el airbag frontal del pa-
AIR BAG  encendida ⇒ pág. 86.
.
● Excepcionalmente, en los vehículos dotados exclusivamente de asiento delantero, el transporte de niños de hasta 10 años de edad podrá realizar­se en este asiento, usándose siempre el sistema de retención adecuado al peso del niño.
En el caso de una silla para niños sobre el asiento del pasajero, tener en cuenta obligatoriamente:
● En el caso de una silla para niños girada en sentido contrario al de la dirección de conducción, el airbag frontal del pasajero debe estar desactiva­do ⇒ pág. 90.
● El asiento del pasajero debe estar totalmente desplazado hacia atrás.
● El asiento del pasajero debe estar ajustado to­talmente hacia arriba en el caso de asientos con altura ajustable.
● En el caso de regular la altura del cinturón de seguridad, poner en la posición más adecuada a la altura del niño o la silla de niño.
PELIGRO
Una silla para niños en el asiento del pasaje­ro aumenta el riesgo de lesiones graves o fa­tales para el niño, en el caso de un accidente. Nunca utilizar una silla de niño girada hacia atrás en el asiento del pasajero cuando el air­bag frontal del pasajero esté encendido. El niño puede morir al activarse el airbag fron­tal, ya que la silla para niños es impactada con toda la fuerza y lanzada contra el respal­do del asiento por el airbag activado.
PELIGRO
En casos excepcionales, cuando se transpor­ta a un niño con la espalda girada en direc­ción a la conducción en el asiento del pasaje­ro, se debe observar lo siguiente:
161.5L1.SAV.60
Sentarse de forma correcta y segura 95
Page 98
PELIGRO (continuación)
COPIA
● Desconectar siempre el airbag frontal del pasajero y mantenerlo desconectado.
● En vehículos con airbag, nunca transpor­tar niños en cuna portátil, girada en sentido contrario al de la dirección de conducción, en el asiento del pasajero sin desactivar el air­bag⇒ pág. 85
● Seguir las instrucciones de instalación del fabricante de la silla para niños y observar las indicaciones de advertencia.
● Mover el asiento del pasajero totalmente hacia atrás en el sentido longitudinal a fin de brindar la mayor distancia posible del airbag frontal.
, Sistema de airbag.
PELIGRO (continuación)
● En el caso de regular la altura del cinturón de seguridad, poner en la posición más ade­cuada a la altura del niño o la silla de niño.
● Proteger a los niños en el vehículo siem­pre con un sistema de retención liberado y adecuado a su estatura y a su peso.
Utilizar el asiento para niños en el asiento trasero
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 92.
En primer lugar, se debe distinguir el principio de fijación del sistema de retención infantil, según ⇒ pág. 92.
De haber algún tipo de interferencia con la silla pa­ra niños, ajustar o quitar el apoyacabezas y ajustar el ángulo de respaldo de los asientos delanteros ⇒ pág. 66
.
Fijar el asiento para niños con el cinturón de seguridad del vehículo
Lea primero y tenga en cuenta la infor-
mación preliminar y las advertencias de
seguridad de la pág. 92.
Fijar la silla para niños con el cinturón de seguridad
● Leer y observar las instrucciones del fabricante de la silla para niños.
● Mover el asiento del pasajero totalmente hacia atrás ⇒ pág. 66.
● Colocar la silla para niños en el asiento según las instrucciones del fabricante.
● En caso de regular la altura del cinturón de se­guridad, poner en la posición más adecuada a la altura del niño o la silla de niño.
● Poner el cinturón de seguridad siguiendo las instrucciones del fabricante de la silla para niños y pasándolo correctamente.
● Ajustar o quitar el apoyacabezas, si es necesa­rio, para evitar la interferencia con la silla para ni­ños ⇒ pág. 66
● Asegurarse de que el cinturón de seguridad no esté torcido.
.
● Introducir la lengüeta del cinturón de seguridad en el cierre del cinturón de seguridad pertenecien­te al asiento hasta escuchar su enganche.
● La banda del cinturón de seguridad debe apo­yarse firmemente y adecuadamente en la silla pa­ra niños.
● Realizar una prueba de tracción en el cinturón de seguridad – ya no debe ser posible retirar la banda del cinturón de seguridad inferior.
Desmontar la silla para niños
Soltar el cinturón de seguridad únicamente con el vehículo detenido ⇒
● Presionar la tecla roja del cierre del cinturón de seguridad. La lengüeta del cinturón de seguridad se sale hacia afuera.
● Conducir el cinturón manualmente de vuelta para que la banda del cinturón se enrolle más fá­cilmente,de forma que el cinturón no se tuerza y el revestimiento no se vea dañado.
● Retirar la silla para niños del vehículo.
.
Antes de la conducción96
Page 99
ADVERTENCIA
COPIA
¡Liberar el cinturón de seguridad durante la conducción puede causar lesiones graves o fatales en caso de accidentes o maniobras súbitas de frenado y de dirección!
ADVERTENCIA (continuación)
● Tirar del cinturón de seguridad únicamen­te con el vehículo detenido.
161.5L1.SAV.60
Sentarse de forma correcta y segura 97
Page 100

Iluminación y visibilidad

COPIA

Iluminación

Introducción al tema
En este capítulo encontrará información sobre los siguientes temas:
Luces de control . . . . . . . . . . . . . . . . . . . . . . . . 99
Palanca de los indicadores de dirección y del
farol alto / de largo alcance . . . . . . . . . . . . . . . 100
Conectar y desconectar las luces . . . . . . . . . . 101
Iluminación y visibilidad – funciones . . . . . . . . 103
Iluminación del compartimento de carga . . . . 104
Enmascarar o mudar la posición del farol . . . 104 Función “Coming Home” y “Leaving Home”
(iluminación de orientación) . . . . . . . . . . . . . . . 104
Regulación de la iluminación de los
instrumentos y de los interruptores . . . . . . . . . 106
Luces internas y de lectura . . . . . . . . . . . . . . . 107
Observar las determinaciones legales específicas de cada país para el uso de la iluminación del ve­hículo.
El conductor es siempre el responsable por la re­gulación correcta de los faroles y por la luz de con­ducción correcta.
Información y advertencias complementarias:
● Vistas externas ⇒ pág. 5 Sistema de información Volkswagen ⇒ pág. 22
●
● Cambio de lámparas incandescentes
⇒ pág. 298
ADVERTENCIA
Es posible que ocurran accidentes y se pro­duzcan heridas graves si la calle no está lo suficientemente iluminada y el vehículo sólo es visto con dificultad o no es visto por los demás usuarios de la vía.
● Encender el farol bajo siempre al oscure­cer, con neblina o con mala visibilidad.
ADVERTENCIA
Una luz con regulación muy alta y el uso ina­decuado de la luz alta pueden distraer e im­pedir la visión de otros conductores. Esto po­dría provocar accidentes y lesiones graves.
● Asegurarse de que el farol esté regulado correctamente.
● Nunca utilizar el farol alto o la señal de luz cuando se puede ofuscar la visión de otros conductores.
Antes de la conducción98
Loading...
