EVO Cam II
Microscopio digital
de alta definición
Page 2

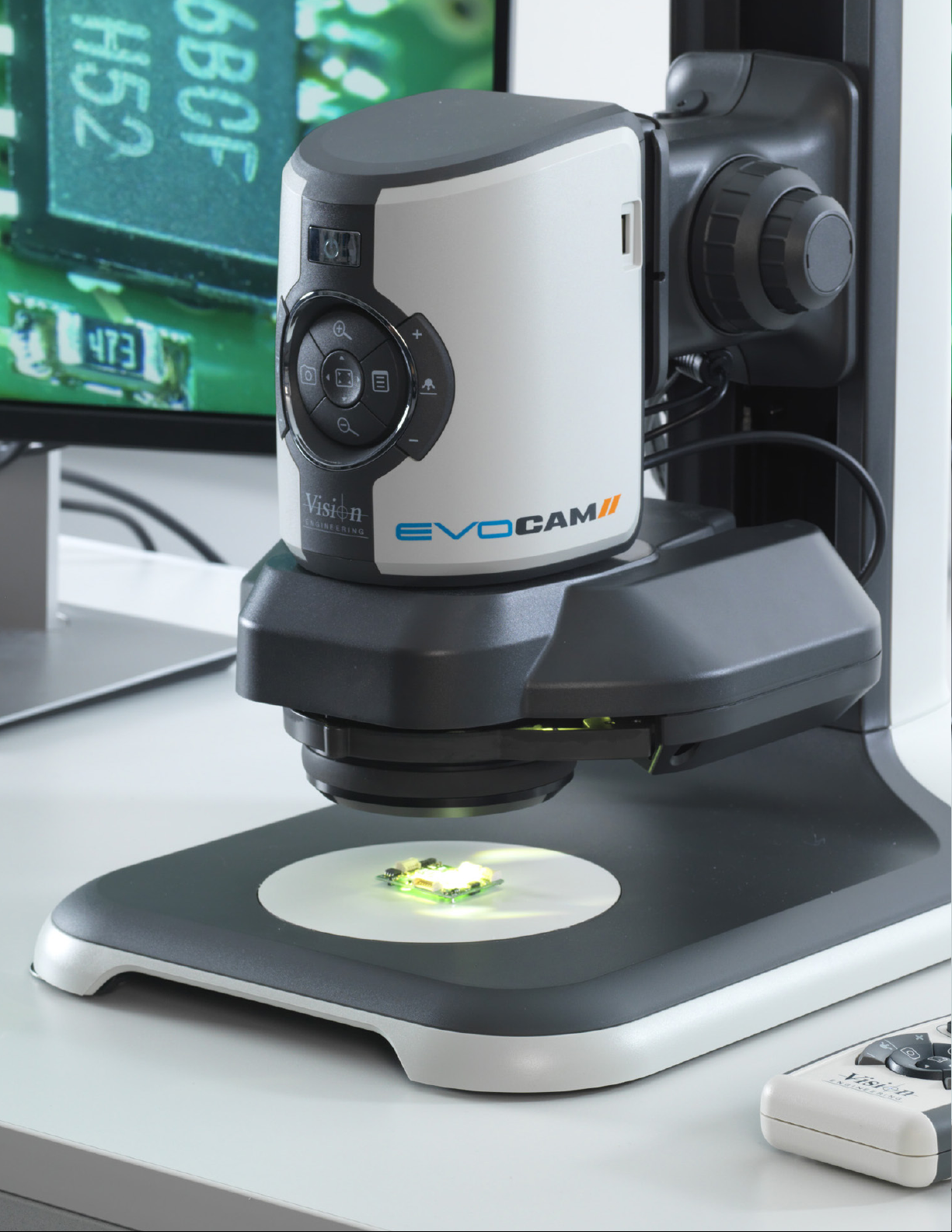

La captura de imágenes y el registro son más simples, más rápidos
y más confiables donde sea que se necesiten imágenes ultra
nítidas para la inspección, el análisis de fallas y mucho más.
Page 3
Aumente su productividad
Microscopio digital de alta definición EVO Cam II
El microscopio digital EVO Cam II ofrece una excelente calidad de
imagen que permite descubrir detalles ocultos. Gracias al aumento
óptico de hasta 300x y al enfoque automático completo, garantiza
imágenes muy nítidas en todo momento.
EVO Cam II cuenta con la capacidad de medir piezas complejas de
manera eficaz y rápida mediante superposiciones o mediciones de punto
a punto.
Captura imágenes de alta resolución con solo pulsar un botón y se
envían directamente a la memoria USB, a través de una conexión
inalámbrica o directamente a una PC.
A través de los 10 ajustes predeterminados que se pueden programar,
se puede guardar la configuración de la cámara para permitir
una recuperación rápida y fácil. Los ajustes predeterminados se
pueden exportar e importar, esto permite a los usuarios compartir
configuraciones entre las unidades y los sitios, lo que garantiza que la
inspección sea coherente. La calibración también se puede guardar en
los ajustes predeterminados para una recuperación rápida.
Fácil de usar
La sencillez es el centro de EVO Cam II. El menú fácil de seguir
y el funcionamiento simple permiten minimizar la necesidad de
capacitación, por lo que es una solución ideal para varios usuarios que
se encuentran en entornos de producción de alta velocidad.
Características principales
§ Calidad de imagen ultra nítida con enfoque automático
§ Rango de aumento óptico de 1.7x -300x
§ Aumento máximo con zoom digital de 3600x
§ La rápida capacidad de 60 fps proporciona imágenes nítidas
sin movimientos borrosos
§ Inspección completa de 360 sin la necesidad de manipular
objetos con aumento
§ Campo de visualización amplio y larga distancia de trabajo
§ Reduce el tiempo de configuración con una cantidad de
hasta 10 ajustes predeterminados
§ Superposiciones personalizadas para ayudar a la inspección
§ Wi-Fi y USB 3.0 para una transferencia de imágenes rápida
La visión general, le permite localizar de manera fácil un punto de
interés en el objeto que se está observando.
El menú de funciones en pantalla para el microscopio EVO Cam II
también está disponible en varios idiomas.
Además del funcionamiento práctico de todas las funciones principales
de la unidad, cuenta con una consola de control remoto que le permite
un uso más rápido y cómodo.
§ Dimensionamiento eficaz con calibrador virtual y cuadrícula
ampliable
Page 4

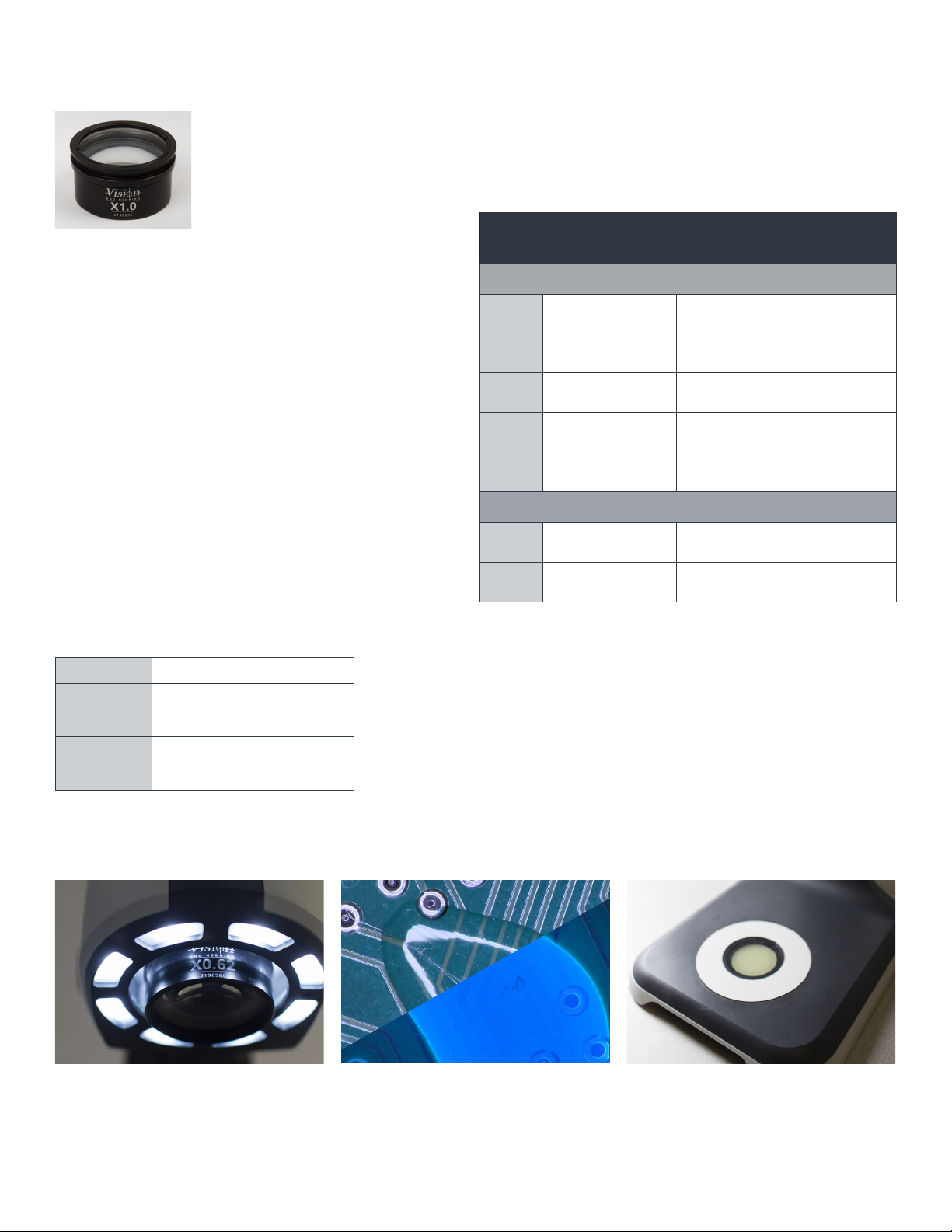

Ópticas e iluminación
Cuenta con un conjunto de opciones de lentes objetivos que garantizan resultados excelentes para cualquier
aplicación, ya sea para un alto aumento, inspecciones con detalles de alta precisión o para tareas de manipulación,
regeneración y montaje que requieran una distancia de trabajo extra larga.
Lentes objetivas de precisión
Ultra- alta resolución y contraste, optimizados para trabajos de
aumento de precisión con una definición excelente.
Lentes objetivas de campo amplio
Amplio campo de visualización, adecuado para objetos de
mayores dimensiones. Una distancia de trabajo extra larga
proporciona la máxima flexibilidad y un rango amplio de zoom
para operaciones flexibles. Adecuado para objetos más grandes.
Zoom de la cámara Óptico 30x; 12x digital
Resolución de la
cámara
Velocidad de foto-
grama
Salida Salida HDMI y USB 3.0
Tipo de archivo
guardado
1080p, 1920x1080, 1/2.8” CMOS
50fps y 60fps (conmutable)
.png
Lentes
objetivos
Lentes objetivas de precisión
0.45x 2.3x - 68x 160 mm 241 mm x 134 mm 7.8 mm x 4.2 mm
0.62x 3.1x - 93.7x 106 mm 173 mm x 96 mm 5.5 mm x 3.1 mm
Lentes objetivas de campo amplio
4 dioptrías 1.71x - 51.41x 245 mm 293 mm x 171 mm 10 mm x 5.5 mm
5 dioptrías 2.12x - 65.5x 197 mm 232 mm x 135 mm 8 mm x 4.5 mm
Rango de zoom
de aumento*
1.0x 5x - 151.2x 85 mm 88 mm x 57 mm 3.5 mm x 2 mm
1.5x 7.6x - 226.8x 43 mm 45 mm x 36 mm 2.3 mm x 1.2 mm
2.0x 10x - 302.4x 29 mm 37 mm x 27 mm 1.5mm x 1.0 mm)
Distancia
de trabajo
Campo de visualización
con zoom mínimo
Campo de visualización
con zoom máximo
*con monitor de 24”
Cámara
La exposición automática y el grado de apertura permiten controlar el brillo
del objetivo con objetos difíciles y permite controlar de manera fácil la
profundidad de campo. Las funciones de aumento, iris y tiempo de exposición
se pueden seleccionar y permiten controlar los parámetros de la imagen por
completo cuando se utiliza el control manual.
Anillo de luz LED
El anillo de luz LED de 8 puntos integrado
garantiza una iluminación sin sombras
que es óptima para todas las aplicaciones.
Temperatura de colores de 5500 K.
Anillo de luz UV
El anillo de luz UV es un excelente accesorio
opcional para el microscopio EVO Cam II. Es
adecuado para muchas aplicaciones, desde
dispositivos electrónicos hasta aeroespaciales,
y para realizar análisis forense.
Iluminación de la sub platina
La iluminación de la sub platina permite
iluminar un objeto desde abajo. Es adecuada
para inspeccionar materiales translúcidos.
Page 5

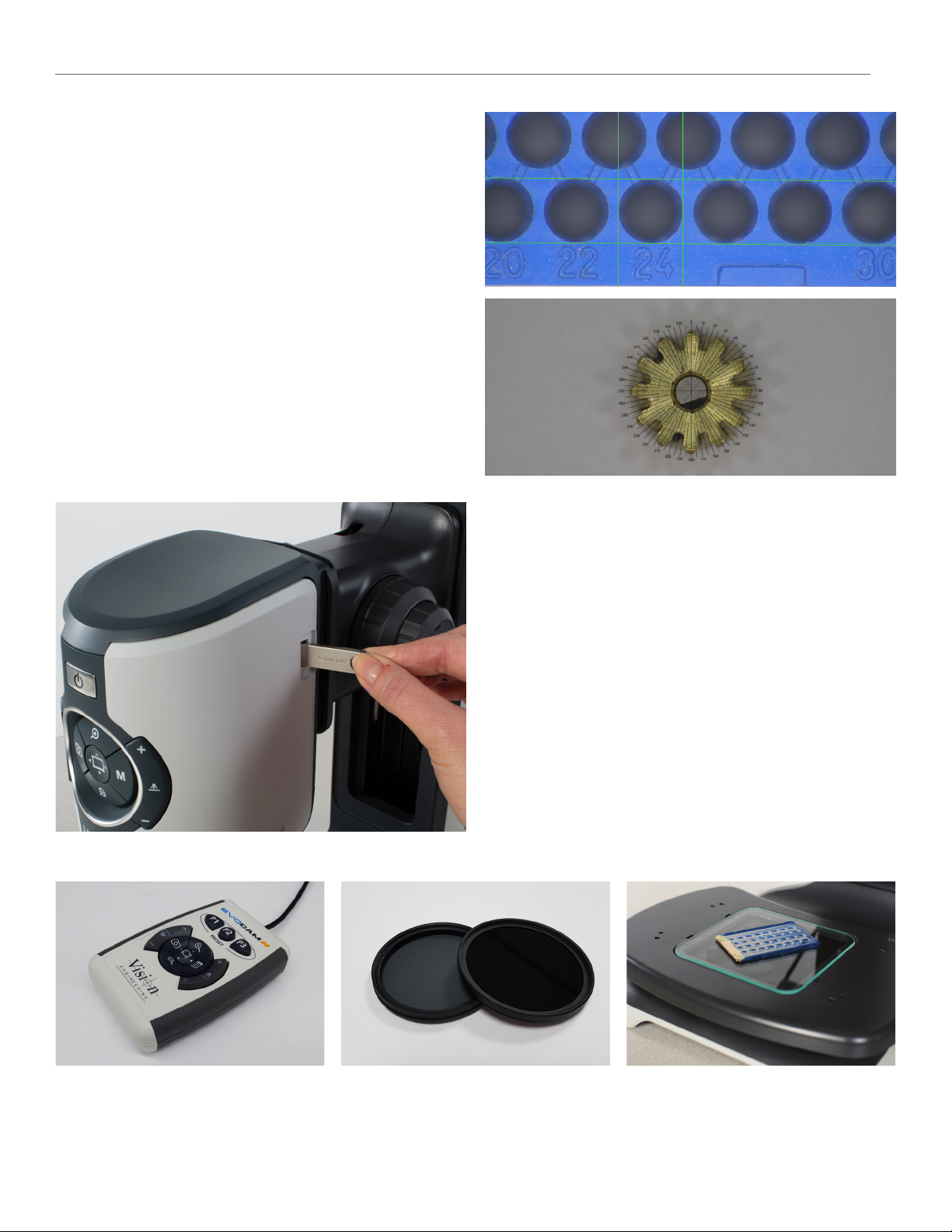

Medición y transferencia de imágenes
Medición
EVO Cam incluye una capacidad de medición en pantalla simple, con
cuadrícula de superposición y cursores personalizables.
El modo de cursor muestra dos líneas horizontales y verticales móviles
que permiten medir los valores X e Y, y luego presenta los resultados en
la pantalla. Además, la medición diagonal punto a punto permite medir
elementos que no están alineados.
Las cuadrículas se pueden mostrar, ampliar y ubicar según sea
necesario.
Las superposiciones personalizables se crean e importan de manera fácil
a la cámara; esto permite realizar una comparación fácil con dibujos,
muestras o retículas.
Transferencia de imágenes
Las imágenes se pueden capturar y guardar de manera fácil desde el
EVO Cam II directamente en un dispositivo USB con solo pulsar un
botón. Como alternativa, se pueden transferir de forma segura a una
computadora a través de una salida de cable (HDMI o USB 3.0) o de
forma inalámbrica mediante un dongle Wi-Fi.
A través del dongle Wi-Fi, el usuario puede ver y descargar imágenes y
videos de manera rápida; además, es ideal cuando se requiere acceso
para múltiples usuarios.
Software
EVO Cam II funciona con una gama de captura de imágenes muy
simplificada y con un software de medición de imágenes en pantalla
donde todo el contenido necesario se perfeccionó para proporcionar
una mayor facilidad de uso.
Consola de control remoto.
La consola de control remoto permite mejorar
la comodidad del usuario y es una herramienta
práctica para ayudar al usuario a acceder de
manera rápida a los ajustes predeterminados.
Filtros
Cuenta con una gama de filtros disponibles
para mejorar los detalles de los objetivos que
el ojo humano no puede ver con facilidad.
Platina flotante
La platina flotante proporciona un control
simple y preciso. Es ideal para comprobar
la uniformidad de los componentes o para
inspeccionar muestras sensibles (solo soportes
ergonómicos o de mesa)
Page 6

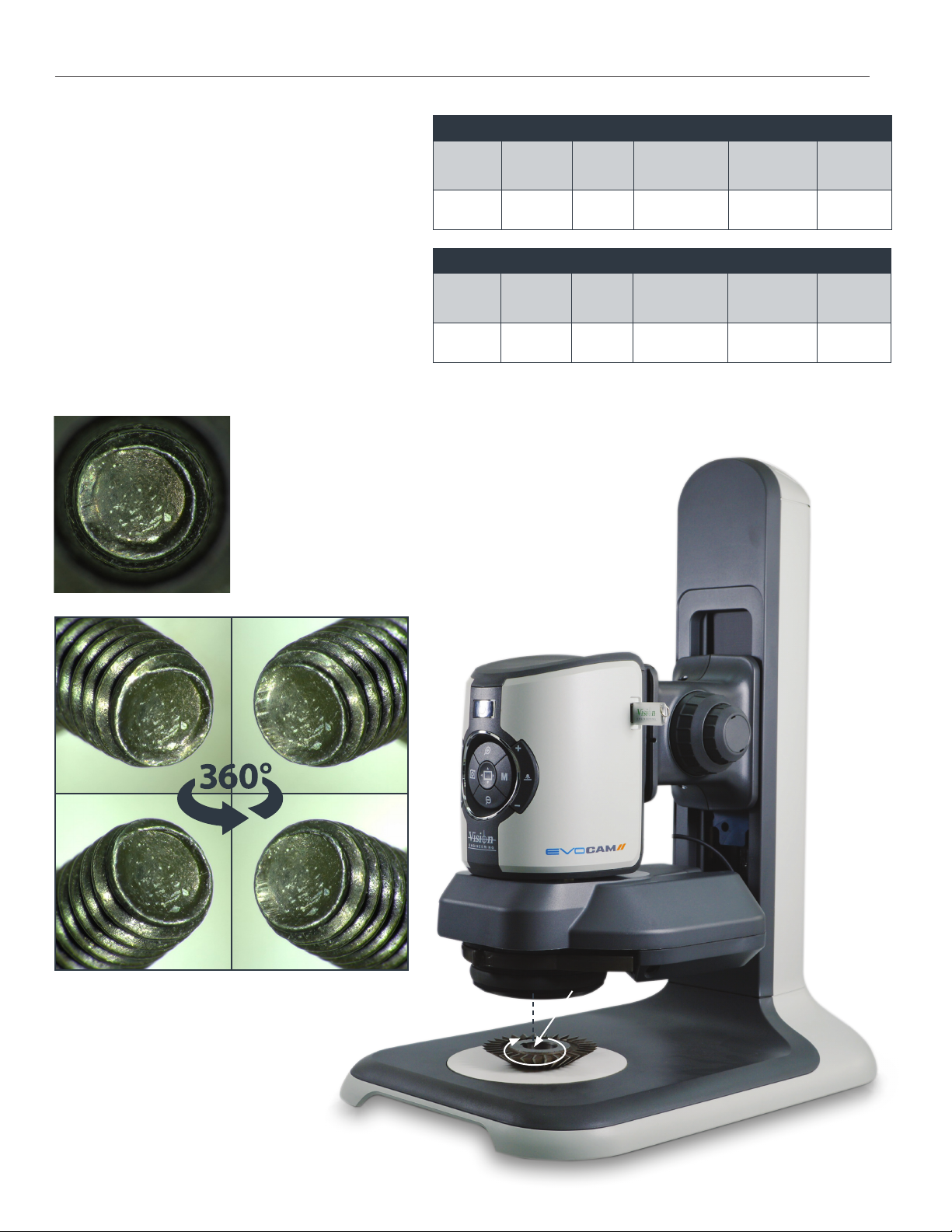

Visor giratorio de 360°
Esta característica exclusiva ofrece una vista giratoria completa
de 360° sin la necesidad de mover el objeto que se está obser-
vando, lo que facilita y agiliza la inspección.
El ángulo de 34° permite ver detalles en la base de cualquier
componente o característica vertical.
Los operadores simplemente pueden cambiar entre una vista
oblicua giratoria y una vista directa para obtener la máxima
flexibilidad.
§ Incluye un anillo de luz LED de 8 puntos integrado y
lentes objetivos
Visualización directa:
El objeto se observa desde
una vista panorámica.
Nivel de
ampliación
del zoom
5.3:1 19x – 105x 35.5 mm
Nivel de
ampliación
del zoom
5.3:1 28x - 151x 56.5mm
Rango de
zoom
Rango de
zoom
Visualización rotativa en 360°
Distancia
de
trabajo
Visualización directa
Distancia
de
trabajo
Campo de
visualización
con zoom mínimo
25.7 mm x 22.1 mm2.6 mm x 2.2 mm34° desde
Campo de
visualización
con zoom mínimo
19.7 mm x 11.2
mm
Campo de
visualización con
zoom máximo
Campo de
visualización con
zoom máximo
1.6 x 0.9 mm -
Ángulo de
visualización
la vertical
Ángulo de
visualización
Vista oblicua giratoria:
El objeto se observa desde varios ángulos.
Obtenga más información en: https://www.visioneng.com.mx »
34°
360°
Page 7

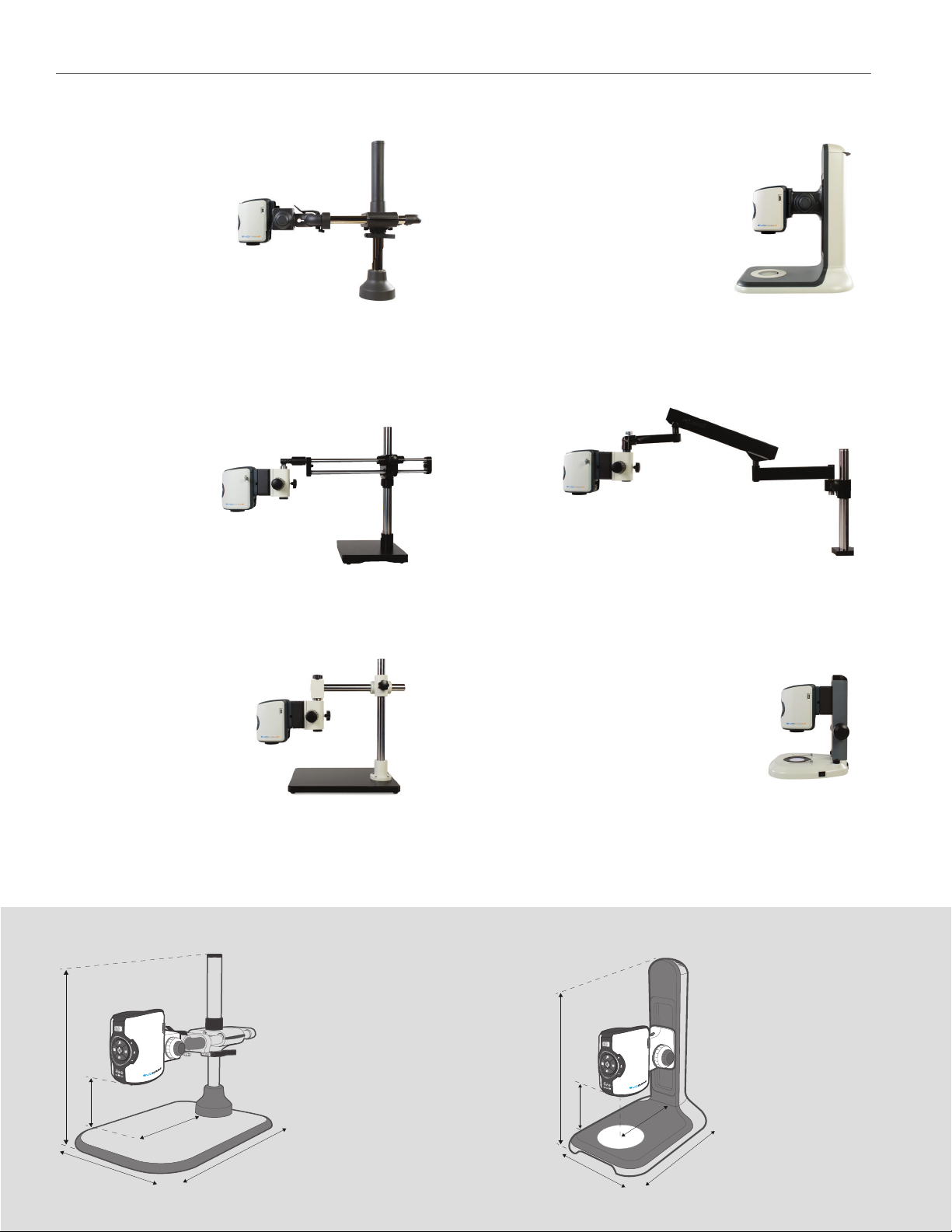

Opciones de soporte
Soporte para varios ejes
§ Preciso y robusto, ideal para aplicaciones industriales en
las cuales es necesario un espacio máximo.
§ La columna de gas
integrada ofrece un
ajuste equilibrado,
lo que permite una
operación rápida y
sin esfuerzo. Cambio con
facilidad entre componentes altos y planos.
§ Disponible con la base de la plataforma o montado
directamente en la superficie de trabajo.
Soporte de cabezal de
brazo doble
§ Diseñado para aplicaciones
que requieren un alcance
alargado, sin comprometer
la estabilidad.
§ El sencillo ajuste permite
un posicionamiento y una
alineación precisos.
Soporte ergonómico
§ Ocupa poco espacio ofreciendo una
estabilidad excepcional para una utilización de
alto aumento.
§ La opción de iluminación transmitida de la sub
platina permite visualizar un conjunto más
grande de tipos de muestras.
§ La opción de platina flotante permite
realizar un control sensible para obtener una
inspección precisa de las muestras; es ideal para inspeccionar muestras
frágiles o para evitar la contaminación por manejo.
Soporte de brazo articulado
§ Diseñado para aplicaciones que requieren un alcance alargado,
con una excelente flexibilidad.
§ El ajuste en varios puntos permite un posicionamiento y una
alineación precisos.
Soporte de cabezal de brazo
único
§ Soporte de cabezal de alta
estabilidad, ideal para muestras de
mayores dimensiones.
§ Opción de soporte sólido, completo
con una base de plataforma
resistente y un módulo de enfoque.
C
D
E
A
Soporte de mesa
§ Unidad compacta con base de bajo perfil e
iluminación transmitida de la subplatina integral.
§ La opción de platina flotante permite realizar un
control sensible para obtener una inspección precisa
de las muestras.
§ Para utilizar con el objetivo de 1.0x.
Consulte las especificaciones técnicas completas en: www.visioneng.com.mx »
Dimensiones del soporte para
varios ejes:
A = 17.9” (455 mm), 7.2” (184 mm)**
B = 26.9” - 32.7” (682 mm - 830 mm)
C = 27.2” (691 mm) máx.
D = 11” (279 mm) máx.
E = 17.3” (439 mm) máx.
** sin base de la plataforma.
B
C
D
E
B
A
Dimensiones del soporte
ergonómico:
A = 11” (280 mm)
B = 16.5” (420 mm)
C = 20.3” (515 mm)
D = 7.6” (192 mm) máx.
E = 7.9” (200 mm)
Page 8
VISION ENGINEERING
NUESTRA DIFERENCIA
Vision Engineering Ltd. ha diseñado y
fabricado microscopios ergonómicos
de alta calidad, instrumentos digitales,
inspección y sistemas de medición sin
contacto durante más de 60 años.
Innovación
Con una losoa de innovación de diseño, Vision
Engineering posee patentes mundiales para una serie de
técnicas ópcas / digitales, mejorando signicavamente
la ergonomía de la vista y permiendo la calidad del
cliente y mejoras en la producvidad.
Para ver nuestra calidad enfocada,
comuníquese con su sucursal de
Vision Engineering, su distribuidor
local autorizado o visite nuestro sio
web: visioneng.com.mx
Representante de ventas
Calidad
Vision Engineering se enorgullece de productos de calidad,
electrónica, mecánica y ópca y está cercada para el
sistema de gesón de calidad ISO 9001: 2015. La calidad
es tan importante para nosotros como lo es para nuestros
clientes. Nuestros sistemas se han probado muchas veces y
son elegidos por las principales compañías del mundo.
Global
Vision Engineering ene instalaciones de fabricación y
diseño en el Reino Unido y los EE. UU., Además de ocinas
de ventas y asistencia en toda Europa, América, Extremo
Oriente y Asia. Apoyamos a nuestros clientes con asistencia
técnica y de servicio cercana en cualquier parte del mundo.
Vision Engineering Ltd.
(UK Manufacturing
& Commercial)
The Freeman Building, Galileo
Drive, Send, Surrey, GU23 7ER, UK
T +44 (0) 1483 248300
E [email protected]
Vision Engineering Ltd. (Italia)
Via G. Paisiello 106
20092 Cinisello Balsamo MI, Italia
T +39 02 6129 3518
E [email protected]
Vision Engineering
(South East Asia)
P-03A-20, Impian Meridian,
Jalan Subang 1, USJ 1,
47600 Subang Jaya,
Selangor Darul Ehsan, Malaysia
T +604-619 2622
E [email protected]
Vision Engineering Inc.
(NA Manufacturing
& Commercial)
570 Danbury Road,
New Milford, CT 06776, USA
T +1 (860) 355 3776
E [email protected]
Vision Engineering Ltd. (France)
ZAC de la Tremblaie,
Av. de la Tremblaie
91220 Le Plessis Paté, France
T +33 (0) 160 76 60 00
E [email protected]
Vision Engineering (China)
Room 904B, Building B, No.970,
Nanning Road, Xuhui Vanke
Center Shanghai, 200235,
P.R. China
T +86 (0) 21 5036 7556
E [email protected]
Vision Engineering Ltd.
(Central Europe)
Anton-Pendele-Str. 3,
82275 Emmering, Deutschland
T +49 (0) 8141 40167-0
E [email protected]
Nippon Vision Engineering
(Japan)
272-2 Saedo-cho, Tsuduki-ku,
Yokohama-shi, Kanagawa
224-0054, Japan
T +81 (45) 935 1117
E [email protected]
Vision Engineering (India)
T + 91 (0) 80-5555-33-60
E [email protected]
visioneng.com.mx
Aviso legal - Vision Engineering Ltd. ene una políca de desarrollo connuo y reserva el derecho de modicar
o actualizar, sin previo aviso, el diseño, materiales o especicaciones de productos, la información contenida
dentro de esto folleto/hoja de datos y interrumpir la producción o distribución de cualquiera de los productos
descritos.
EV2 _es-la2.1/1119 | Copyright ©2019 Vision Engineering Ltd. | Todos los derechos reservados.
Vision Engineering (Mexico)
T +01 800 099 5325
E [email protected]
Vision Engineering (Brazil)
Vision Engineering
(Lan America)
FM 557119
Vision Engineering Ltd. ha sido
cercada para el sistema de
gesón de calidad
ISO 9001: 2015.
Loading...
