Page 1

PJD6252L/PJD6551W/PJD7326/ PJD7526W/PJD7720HD DLP Projektor

Bedienungsanleitung

Modell Nr. VS16443/VS15913/VS16444/VS16445/VS16483

Page 2

Informationen zur Einhaltung von Normen und Bestimmungen

FCC Erklärung

Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufnehmen, obwohl diese zu Betriebsstörungen führen können.

Dieses Gerät wurde getestet und entspricht den Grenzwerten digitaler Geräte der Klasse B (siehe Abschnitt 15 der FCC-Bestimmungen). Diese Grenzwerte bieten einen ausreichenden Schutz gegen Interferenzen bei häuslichen Installationen. Das Gerät erzeugt und verwendet hochfrequente Schwingungen und kann sie ausstrahlen. Wenn es nicht nach den Anweisungen des Herstellers aufgestellt und betrieben wird, können Störungen im Radio- und Fernsehempfang auftreten. In Ausnahmefällen können bestimmte Installationen aber dennoch Störungen verursachen. Sollte der Radio- und Fernsehempfang beeinträchtigt sein, was durch Ein- und

$XVVFKDOWHQGHV*HUlWHVIHVWJHVWHOOWZHUGHQNDQQHPS¿HKOWVLFKGLH%HKHEXQJGHU

Störung durch eine oder mehrere der folgenden Maßnahmen:

y Richten Sie die Empfangsantenne neu aus. y Vergrößern Sie den Abstand zwischen Gerät und Empfänger. y Stecken Sie den Netzstecker des Geräts in eine andere Steckdose, damit das

Gerät und der Empfänger an verschiedene Stromkreise angeschlossen sind.

Bitten Sie Ihren Händler oder einen erfahrenen Radio- bzw. Fernsehtechniker um Hilfe.

Warnung: Sie werden darauf hingewiesen, dass Geräte, an denen nicht von der für die Einhaltung der Bestimmungen verantwortlichen Stelle ausdrücklich gebilligte Änderungen vorgenommen wurden, vom Benutzer nicht betrieben werden dürfen.

Für Kanada

y Dieses digitale Gerät der Klasse A entspricht der Kanadischen ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CE Konformität für europäische Länder

Das Gerät entspricht der EMV Richtlinie 2004/108/EG und der Niederspannungsrichtline 2006/95/EG.

Die folgenden Informationen gelten nur für EU-Mitgliedsstaaten:

Das Zeichen entspricht der Elektro- und Elektronikgeräte-Abfall-Richtlinie 2002/96/EG (WEEE).

Das Zeichen zeigt an, dass dieses Gerät einschließlich leerer oder entsorgter Batterien oder Akkus NICHT als unsortierter Haushaltsmüll entsorgt werden darf, sondern die verfügbaren Rücknahme- und Sammelsysteme verwendet werden sollen.

Falls auf den in diesem Gerät enthaltenen Batterien, Akkus und Knopfzellen die chemischen Hg, Cd, oder Pb dargestellt sind, bedeutet dies, dass die Batterie einen Schwermetallanteil von 0,0005% Quecksilber oder mehr als 0,002% Kadmium oder mehr als 0,004% Blei enthält.

Page 3

Wichtige Sicherheitshinweise

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnungen.

4. Folgen Sie allen Anweisungen

5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6. Mit einem weichen, trockenen Tuch reinigen.

7. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleranweisungen installieren.

8. Nicht in der Nähe von Hitzequellen wie z.B. Heizkörperen, Heizrippen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern) aufstellen.

9. Nicht die Sicherungseinrichtung des polarisierten oder geerdeten Steckers manipulieren. Ein polarisierter Stecker besitzt zwei Kontakte, wobei einer etwas breiter als der andere ist. Ein geerdeter Stecker besitzt zwei Kontakte und einen dritten Erdungsstift. Der breite Kontakt und der dritte Stift dienen Ihrer Sicherheit. Falls der beiliegende Stecker nicht in die Steckdose passt, wenden Sie sich an einen Elektriker, um die Steckdose auswechseln zu lassen.

10. Schützen Sie das Stromkabel vor Tritten oder Verbiegungen, speziell an den Steckern. an Mehrfachsteckdosen und an dem Punkt, an dem es aus dem Gerät heraustritt. Stellen Sie sicher, dass sich die Steckdose in der Nähe des

*HUlWHVEH¿QGHWVRGDVVVLHOHLFKW]XJlQJOLFKLVW

11. Verwenden Sie nur Anhänge/Zubehör, das vom Hersteller getestet wurde.

12. Verwenden Sie nur einen den Herstelleranweisungen entsprechenden oder mit dem Gerät angebotenen Wagen, Ständer, Stativ, Regal oder Tisch. Wenn ein Wagen verwendet wird, ist Vorsicht beim Bewegen der Wagen/Einheit Kombination geboten, um Verletzungen durch Umkippen zu vermeiden.

13. Ziehen Sie das Netzkabel aus der Steckdose heraus, wenn das Gerät über längere Zeit nicht verwendet wird.

 /DVVHQ6LHDOOH5HSDUDWXUHQGXUFKTXDOL¿]LHUWHV.XQGHQGLHQVWSHUVRQDODXVIK-

ren. Nehmen Sie Kontakt mit dem Kundendienst auf, wenn das Gerät in irgendeiner Weise beschädigt wurde, z.B.: Wenn das Stromkabel oder der Stecker beschädigt ist, Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände in das Gerät hineingefallen sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war oder wenn das Gerät nicht richtig funktioniert oder fallengelassen wurde.

Page 4

Erklärung zur RoHS2 Konformität

Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen:

Substanz

Blei (Pb) 0,1% < 0,1% Quecksilber (Hg) 0,1% < 0,1% Kadmium (Cd) 0,01% < 0,01% Sechswertiges Chrom (Cr6+) 0,1% < 0,1% Polybromierte Biphenyle (PBB) 0,1% < 0,1% Polybromierte Diphenylether (PBDE) 0,1% < 0,1%

Vorgeschlagene

Maximumkonzentration

Manche Produktkomponenten sind im Anhang III der RoHS2-Richtlinie wie unten beschrieben ausgenommen: Beispiele von ausgenommenen Komponenten:

1. Quecksilber in Kaltkathodenlampen und Leuchtröhren mit externen Elektroden (CCFL und EEFL) für spezielle Zwecke überschreitet nicht (pro Lampe):

(1) Geringe Länge (≦500 mm): maximal 3,5 mg pro Lampe. (2) Mittlere Länge (＞500 mm und ≦1.500 mm): maximal 5 mg pro Lampe. (3) Große Länge (＞1.500 mm): maximal 13 mg pro Lampe.

2. Blei im Glas von Kathodenstrahlröhren.

3. Blei im Glas der Leuchtröhren übersteigt nicht 0,2 % nach Gewicht.

4. Blei als Legierungselement in Aluminium mit bis zu 0,4 % Blei nach Gewicht.

5. Kupferlegierung mit bis zu 4 % Blei nach Gewicht.

6. Blei in Lötmetallen mit hoher Schmelztemperatur (d. h. Legierungen auf Bleibasis

mit 85 % nach Gewicht oder mehr Blei).

7. Elektrische und elektronische Komponenten mit Blei in Glas oder Keramik mit Ausnahme von dielektrischer Keramik in Kondensatoren, z. B. piezoelektrischen Geräten, oder in Glas- oder Keramik-Matrix-Verbindungen.

Gemessene Konzentration

iii

Page 5

Copyright © ViewSonic® Corporation, 2016. Alle Rechte vorbehalten. Macintosh und Power Macintosh sind registrierte Markenzeichen von Apple Inc. Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Markenzeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registrierte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Association. DPMS und DDC sind Markenzeichen von VESA. PS/2, VGA und XGA sind registrierte Markenzeichen der International Business Machines Corporation. Haftungsausschluss: Die ViewSonic Corporation haftet weder für technische bzw. redaktionelle Fehler oder Auslassungen, noch für zufällige oder Folgeschäden, die aus der Lieferung dieses Materials oder der Leistung oder dem Gebrauch dieses Produktes entstehen. Im Interesse einer kontinuierlichen Produktverbesserung behält sich ViewSonic &RUSRUDWLRQGDV5HFKWYRU3URGXNWVSH]L¿NDWLRQHQRKQHYRUKHULJH$QNQGLJXQJYRUzunehmen. Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden. Kein Teil dieses Dokuments darf in irgendeiner Form für irgendeinen Zweck ohne vorherige schriftliche Zustimmung der ViewSonic Corporation kopiert, reproduziert oder übertragen werden.

Produktregistrierung

Bitte besuchen Sie die ViewSonic-Internetseiten Ihrer Region und registrieren Sie Ihr Produkt online; so bleiben Sie über künftige Vorgaben zu Ihrem Produkt auf dem Laufenden und erhalten zusätzliche Informationen automatisch. Sie können das Produktregistrierungsformular auch mit Hilfe der ViewSonic-CD ausdrucken. Senden Sie das Formular nach dem Ausfüllen bitte per Post oder Fax an

GLHSDVVHQGH9LHZ6RQLF1LHGHUODVVXQJ'DV5HJLVWULHUXQJVIRUPXODU¿QGHQ6LHLP

Ordner „Registrierung“ der CD. Durch die Registrierung Ihres Produktes bleiben Sie bei sämtlichen Kundendienstbelangen stets auf dem neuesten Stand. Bitte drucken Sie diese Bedienungsanleitung aus, füllen Sie den Abschnitt „Für Ihre Unterlagen“ aus.

:HLWHUH,QIRUPDWLRQHQ¿QGHQ6LHLPÄ.XQGHQGLHQVW³$EVFKQLWWGLHVHU$QOHLWXQJ

Für Ihre Unterlagen

Produktname: PJD6252L/PJD6551W/PJD7326/PJD7526W/PJD7720HD

ViewSonic DLP Projector

Modellnummer: VS16443/VS15913/VS16444/VS16445/VS16483 Dokumentennummer: PJD6252L/PJD6551W/PJD7326/PJD7526W/

PJD7720HD_UG_DEU Rev. 1A 02-04-16

Seriennummer: ________________________________________ Kaufdatum: ________________________________________

Produktentsorgung am Ende der Produktlebenszeit

Die Lampe in diesem Produkt enthält Quecksilber, das Sie und die Umwelt gefährden kann. Bitte seien Sie entsprechend vorsichtig und entsorgen Sie die Lampe gemäß den Gesetzen auf Landes- oder Bundesebene. 9LHZ6RQLFDFKWHWGLH8PZHOWXQGYHUSÀLFKWHWVLFK]XHLQHUXPZHOWEHZXVVWHQ$UEHits- und Lebensweise. Vielen Dank, dass Sie einen Beitrag zu einem intelligenteren, umweltfreundlicheren Umgang mit EDV-Produkten leisten. Weitere Einzelheiten

¿QGHQ6LHDXIGHU9LHZ6RQLF:HEVHLWH

USA und Kanada: http://www.viewsonic.com/company/green/recycle-program/ Europa: http://www.viewsoniceurope.com/uk/support/recycling-information/ Taiwan: http://recycle.epa.gov.tw/recycle/index2.aspx

Page 6

Inhalt

Wichtige Sicherheitsanweisungen...2

Einleitung..........................5

Leistungsmerkmale..............................5

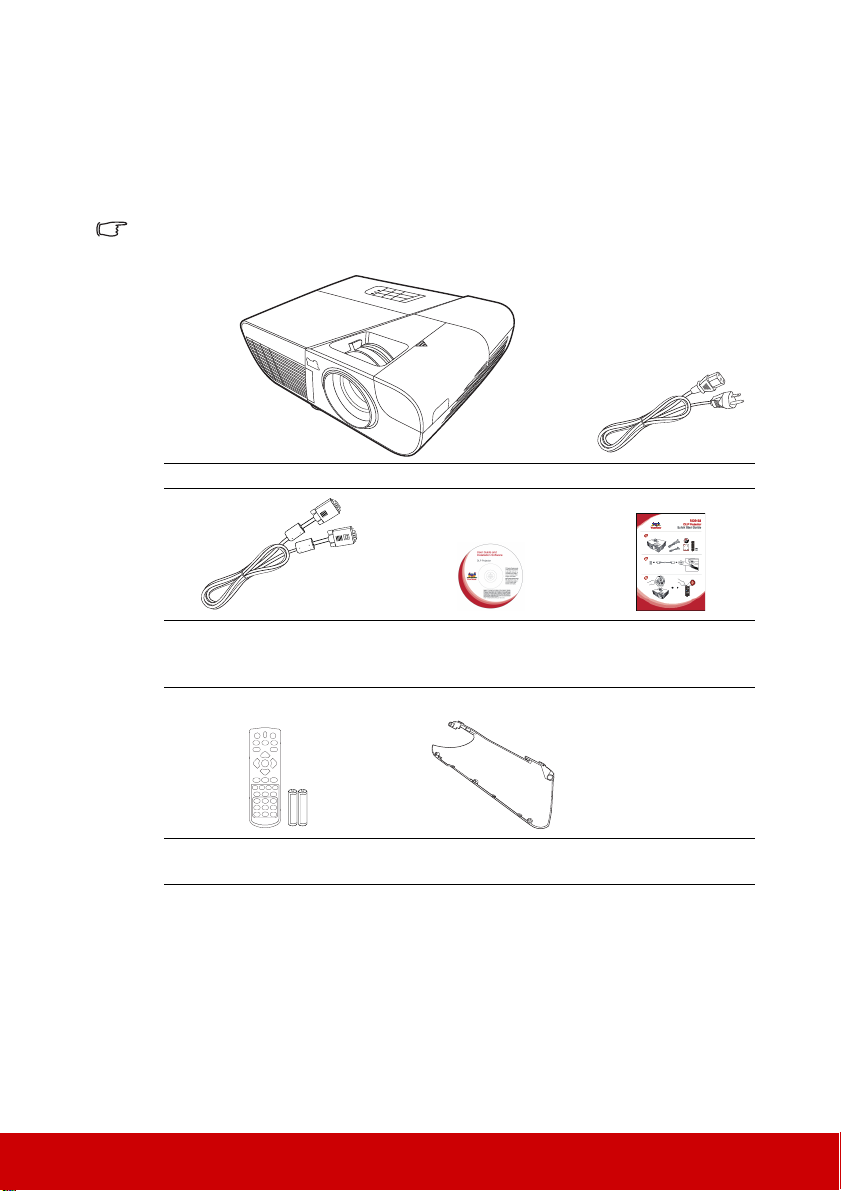

Lieferumfang........................................6

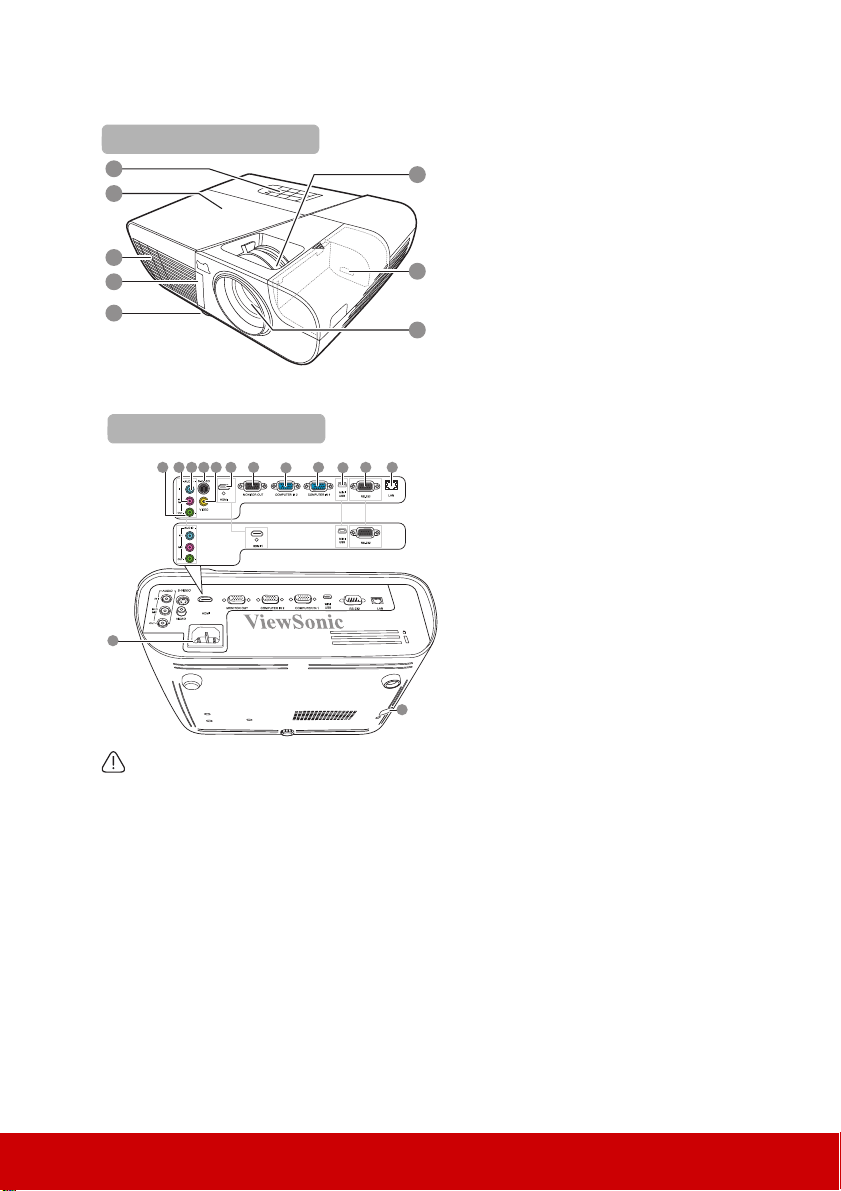

Außenansicht des Projektors................7

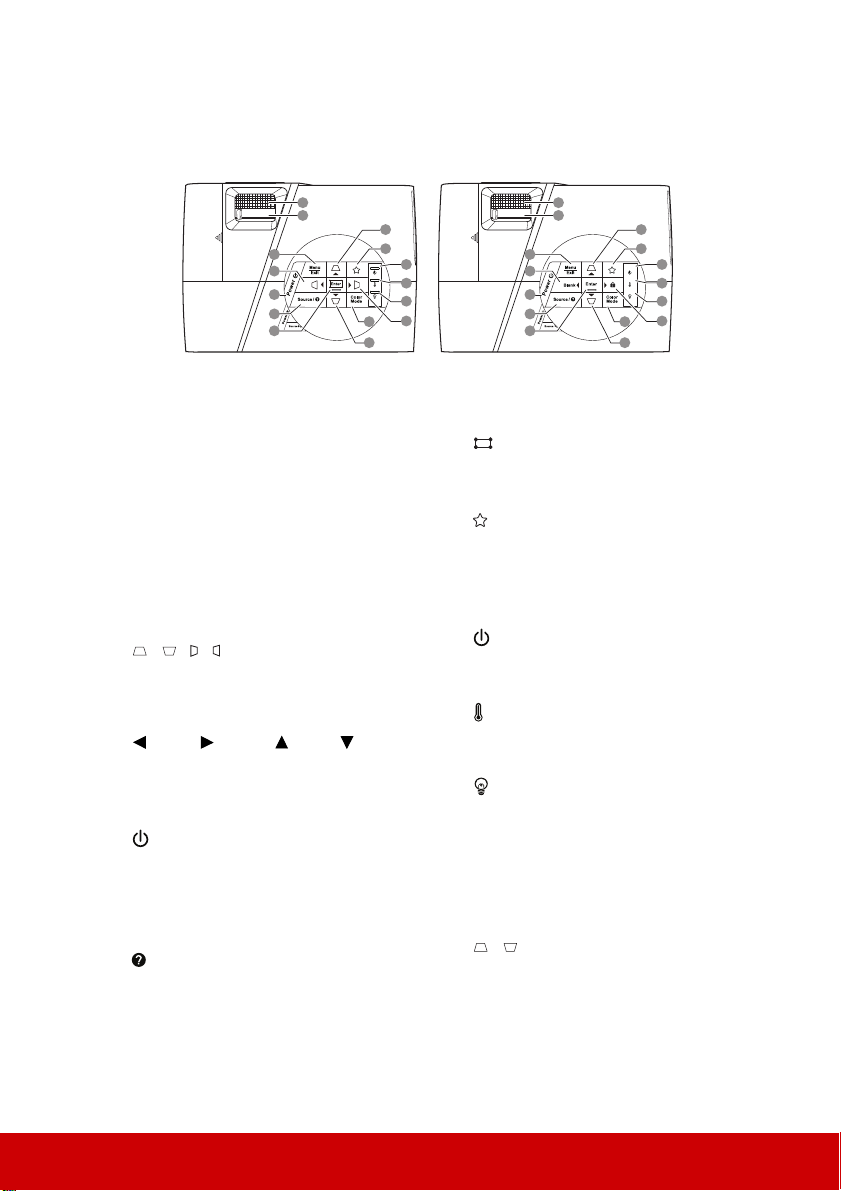

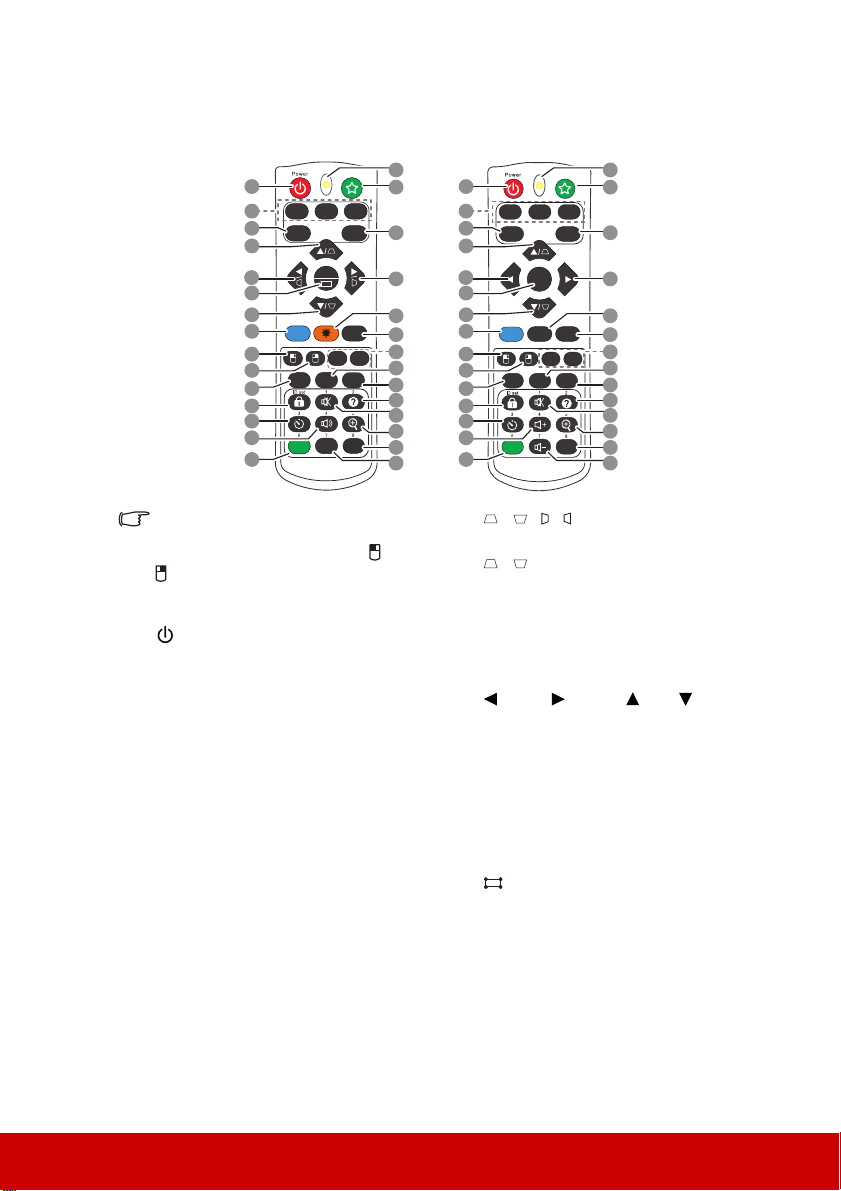

Bedienelemente und Funktionen.......... 8

Aufstellen des

Projektors .......................15

Auswählen des Standortes .................15

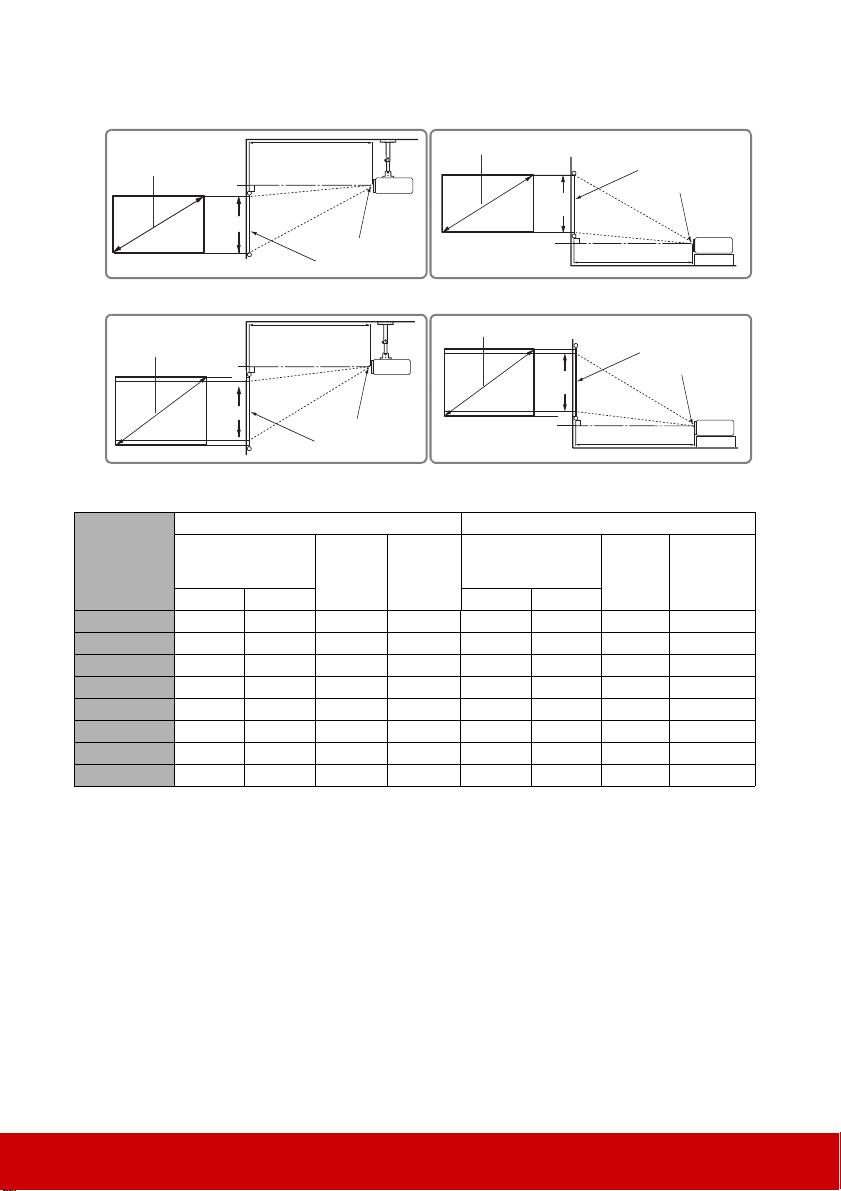

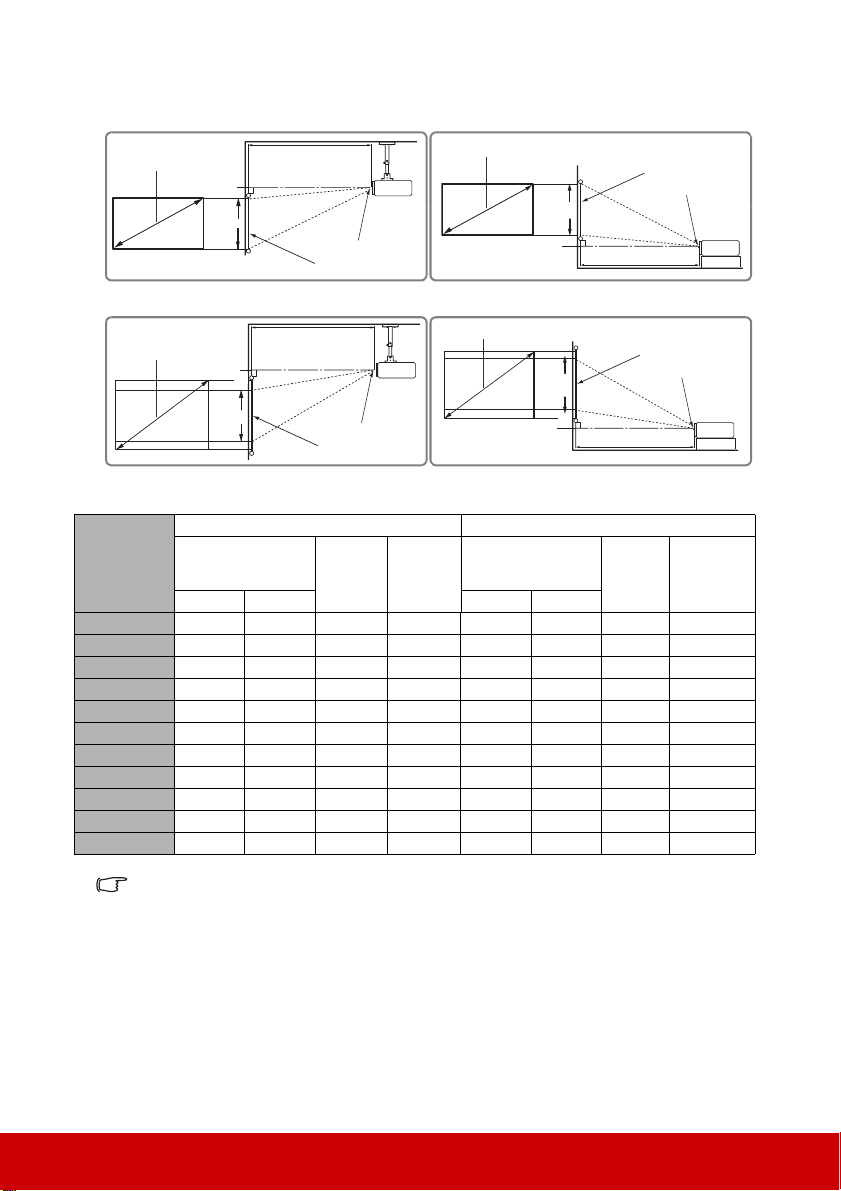

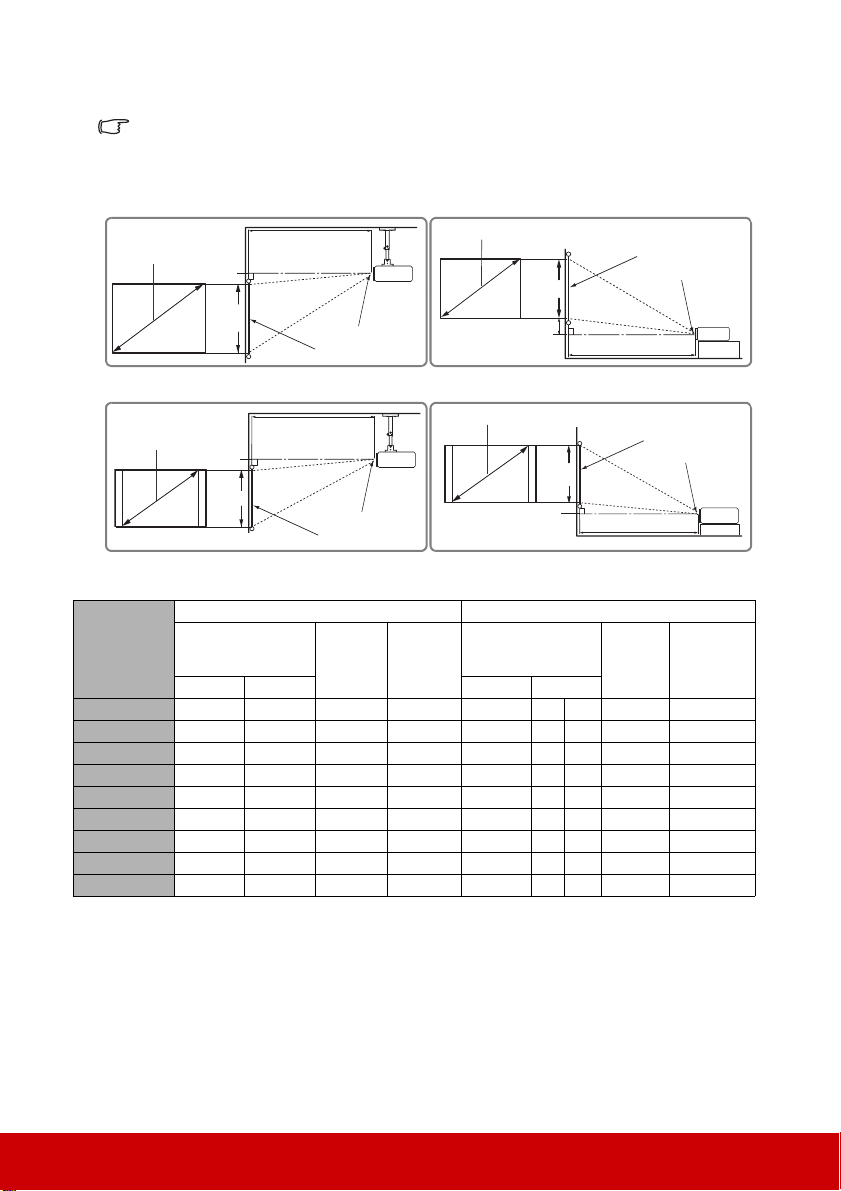

Projektionsgrößen ..............................16

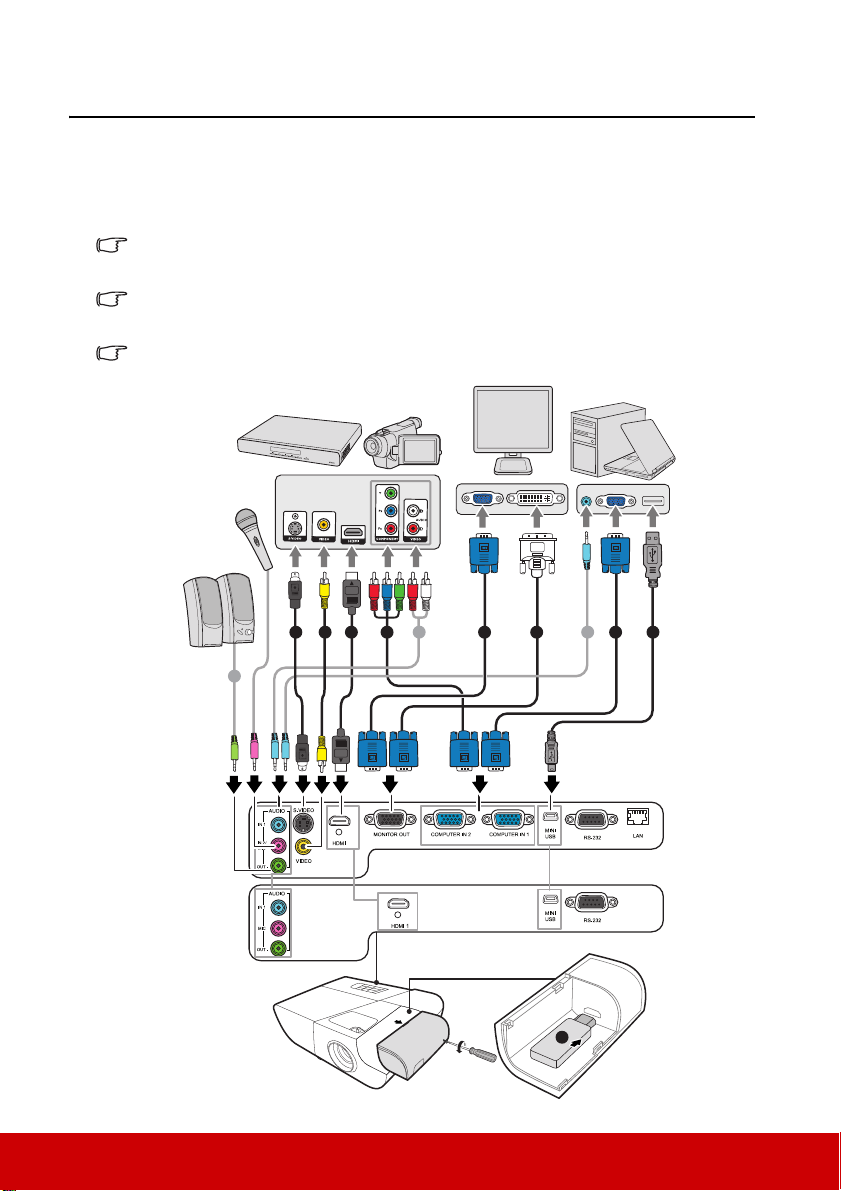

Verbindungen.................19

Anschließen eines Computers oder

Monitors............................................. 20

Anschließen von Videoquellgeräten .. 21 Wiedergabe von Ton über den

Projektor.............................................24

Verwendung der Kabeldurchlassabdeckung

(für ausgewählte Modelle) ................. 25

Bedienung .......................26

Einschalten des Projektors ................. 26

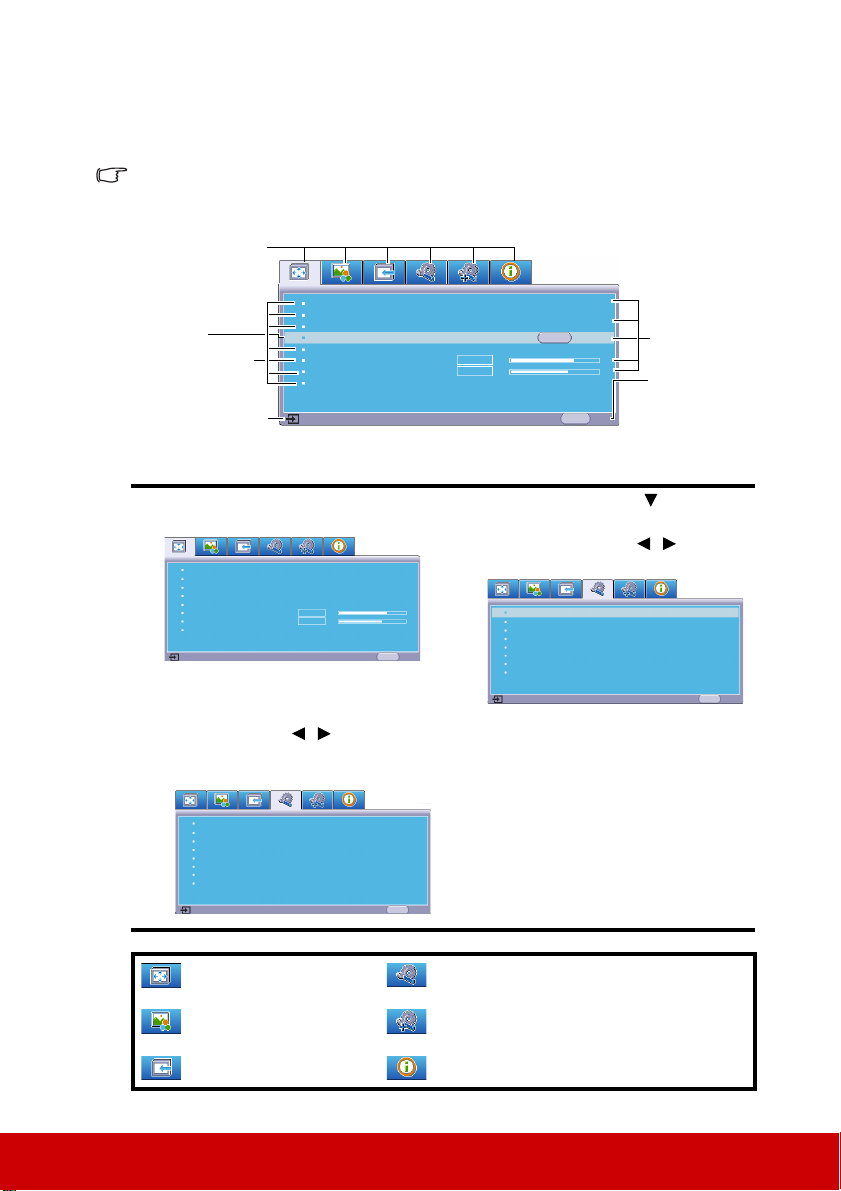

Verwendung der Menüs..................... 27

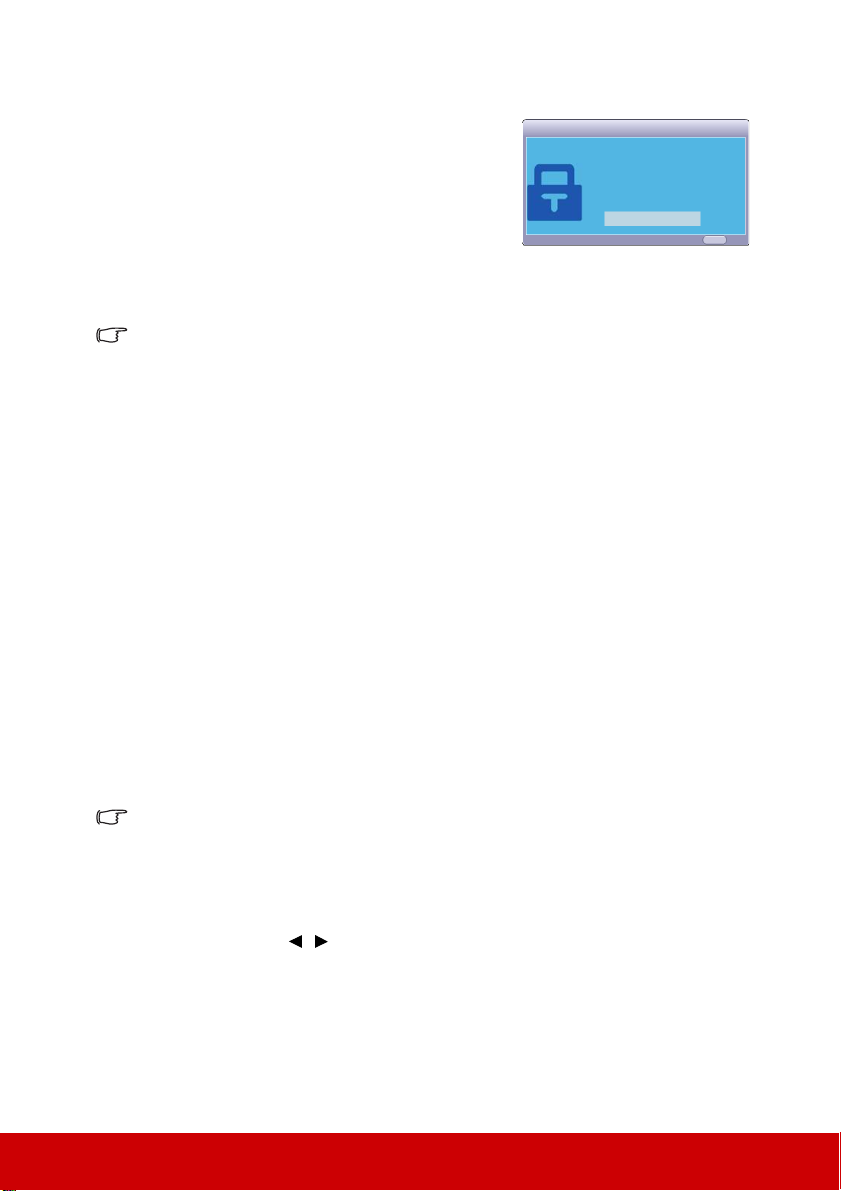

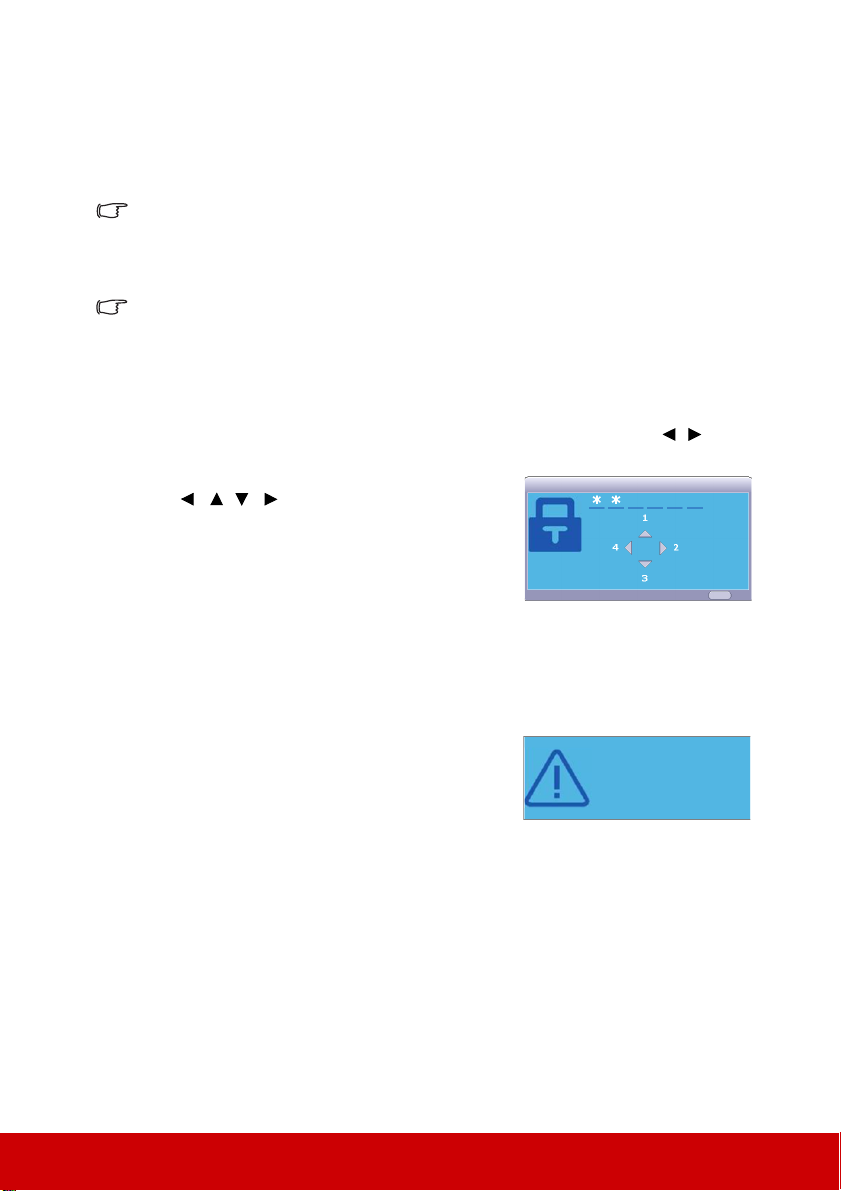

Verwendung der Passwortfunktion.... 28

Wechseln des Eingangssignals ..........30

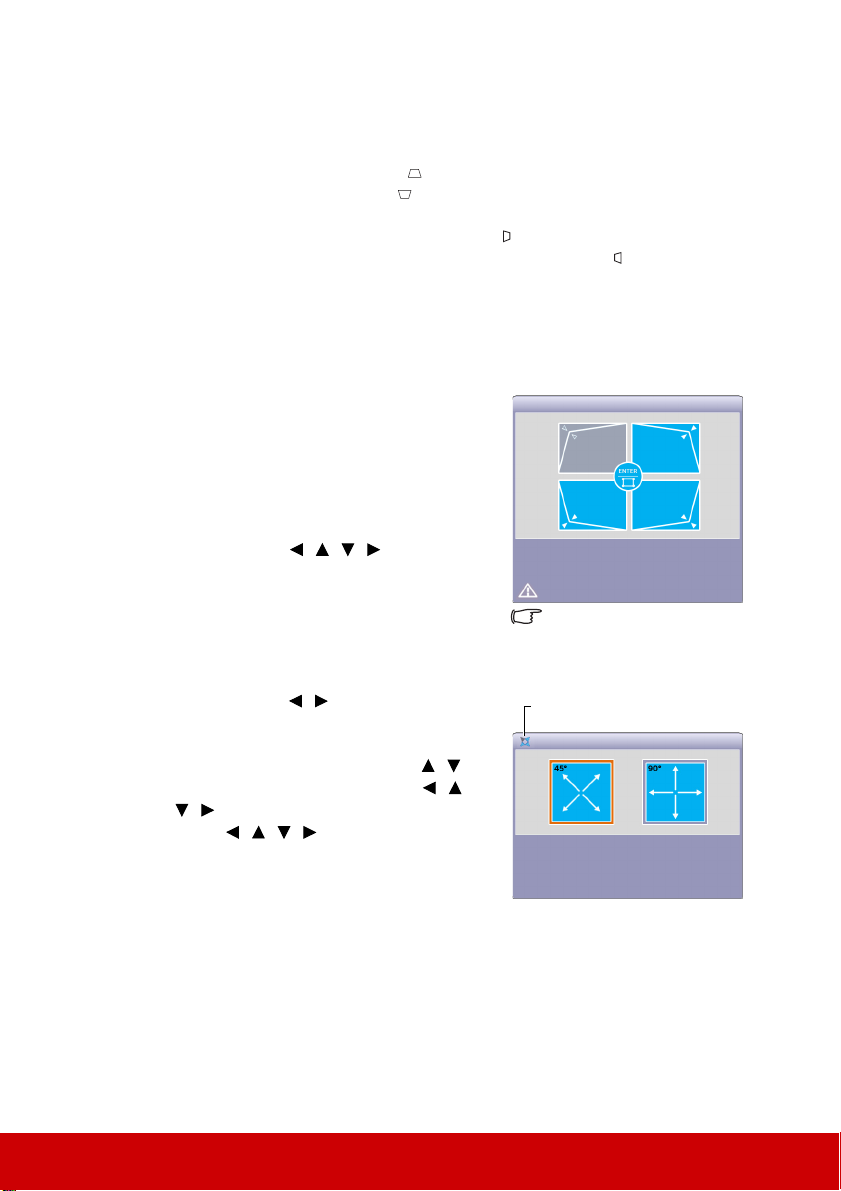

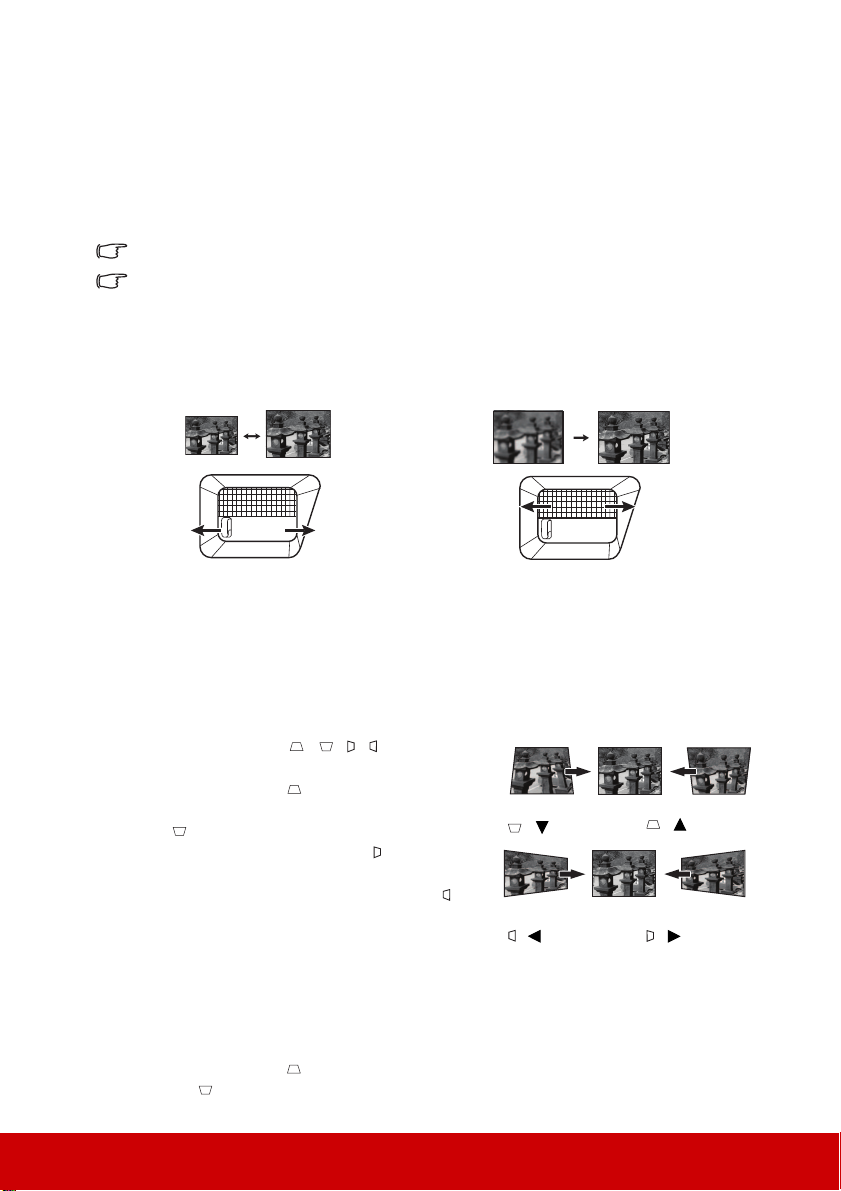

Einstellen des projizierten Bildes....... 31

Vergrößerung des Bildes und Suche

nach Details........................................34

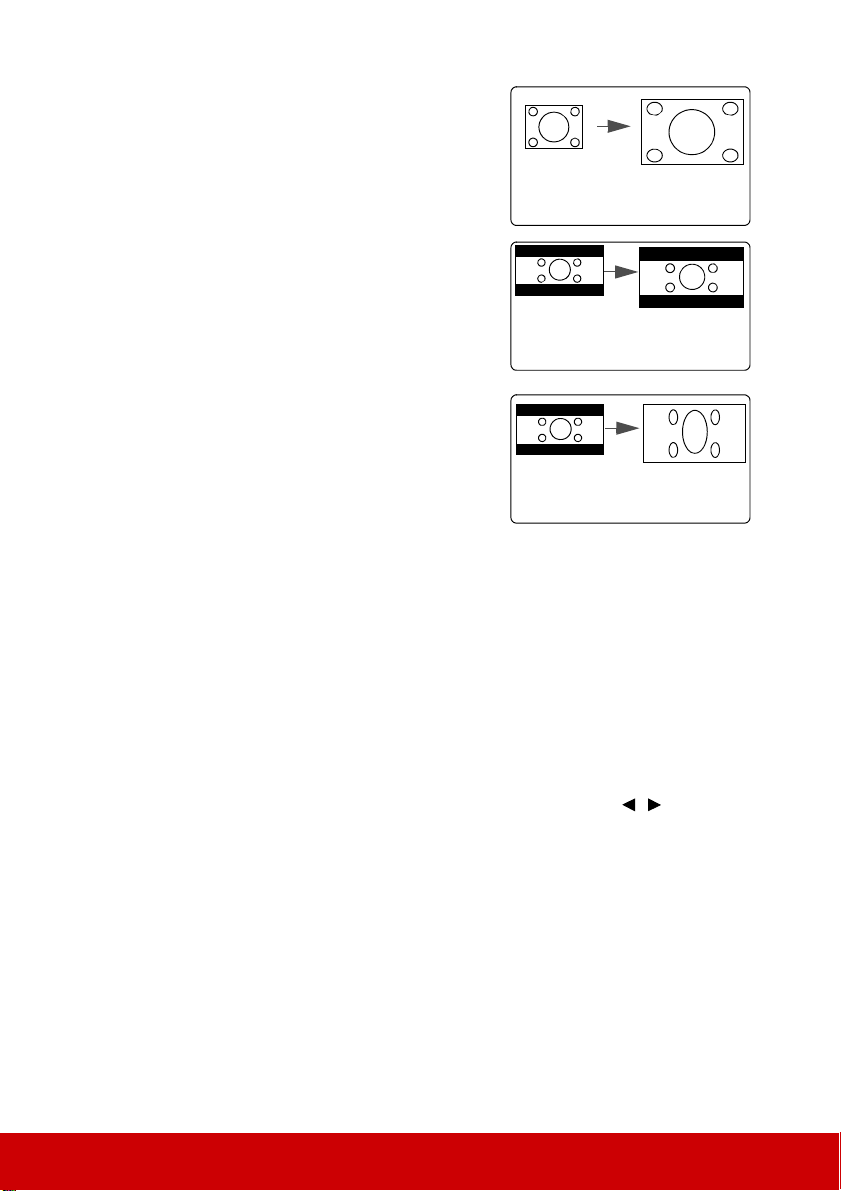

Auswahl des Bildformats...................35

Optimierung der Bildqualität .............36

Einstellen des Präsentations-Timers ..40

Ausblenden des Bildes.......................42

Sperren der Bedientasten................... 42

Erstellen eines eigenen Startbildes .... 43

Verwendung des Projektors an

hohen Orten ....................................... 43

Verwendung der CEC-Funktion........ 44

Verwendung der 3D-Funktionen ....... 44

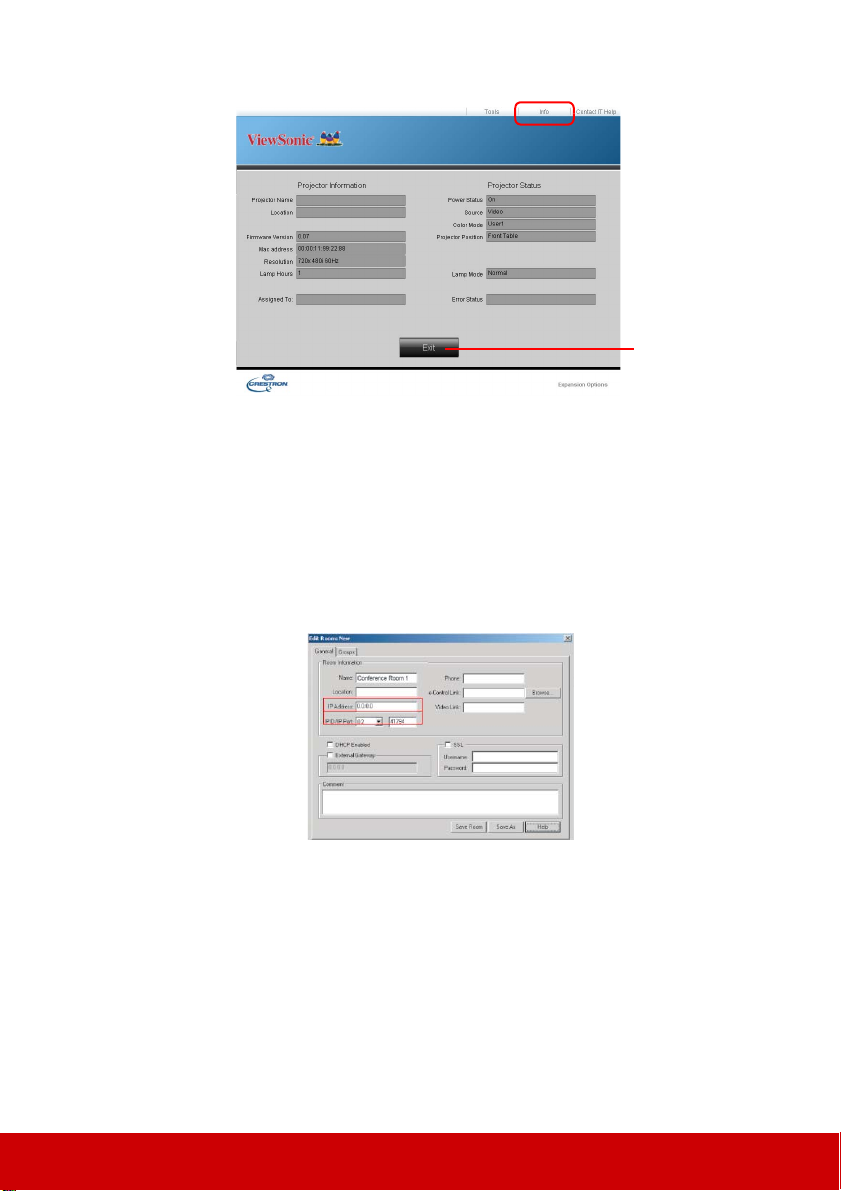

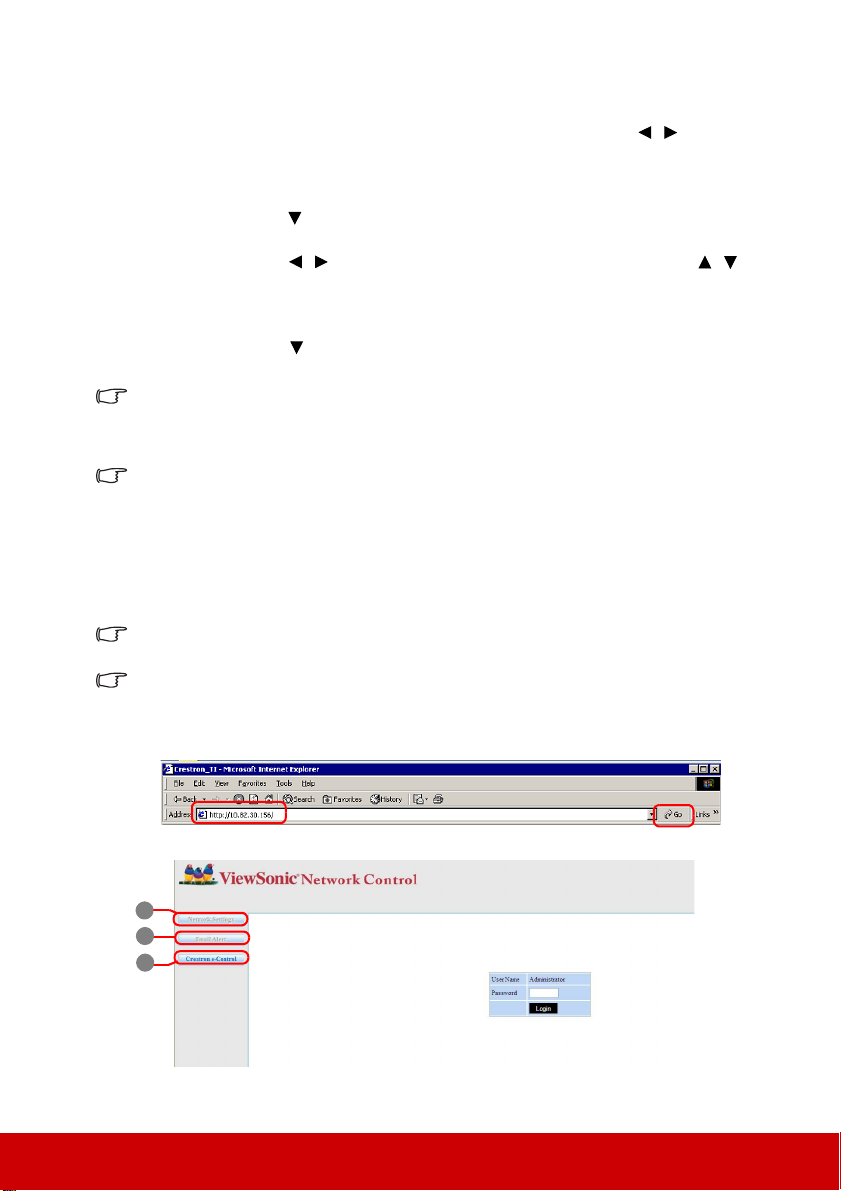

Steuern des Projektors in einem LAN-Umfeld (für ausgewählte

Modelle)............................................. 45

Verwendung des Projektors im

Standbymodus ................................... 52

Einstellung des Tons.......................... 52

Ausschalten des Projektors................ 54

Menübedienung ................................. 55

Wartung..........................66

Pflege des Projektors ......................... 66

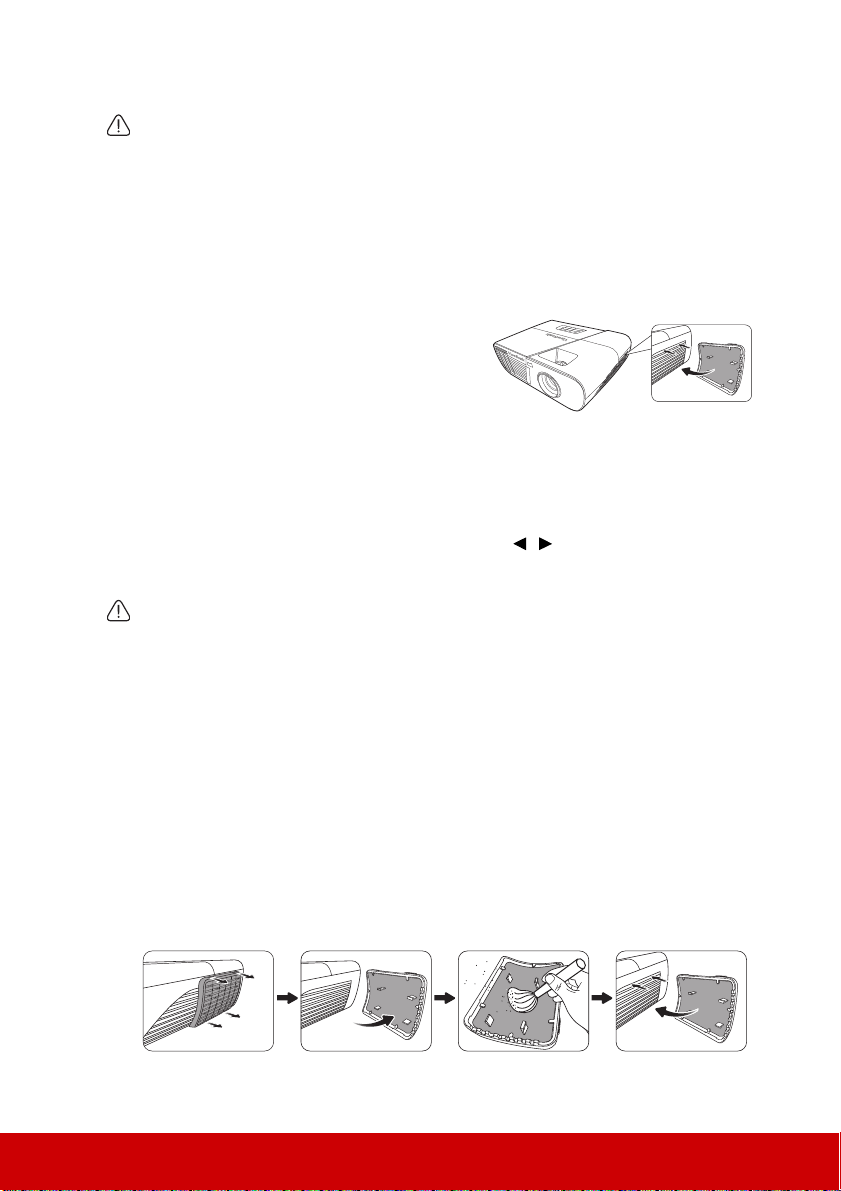

Verwendung des Staubfilters

(optionales Zubehör).......................... 67

Lampeninformationen ....................... 68

Fehleranalyse..................72

Technische Daten ...........73

Technische Daten des Projektors....... 73

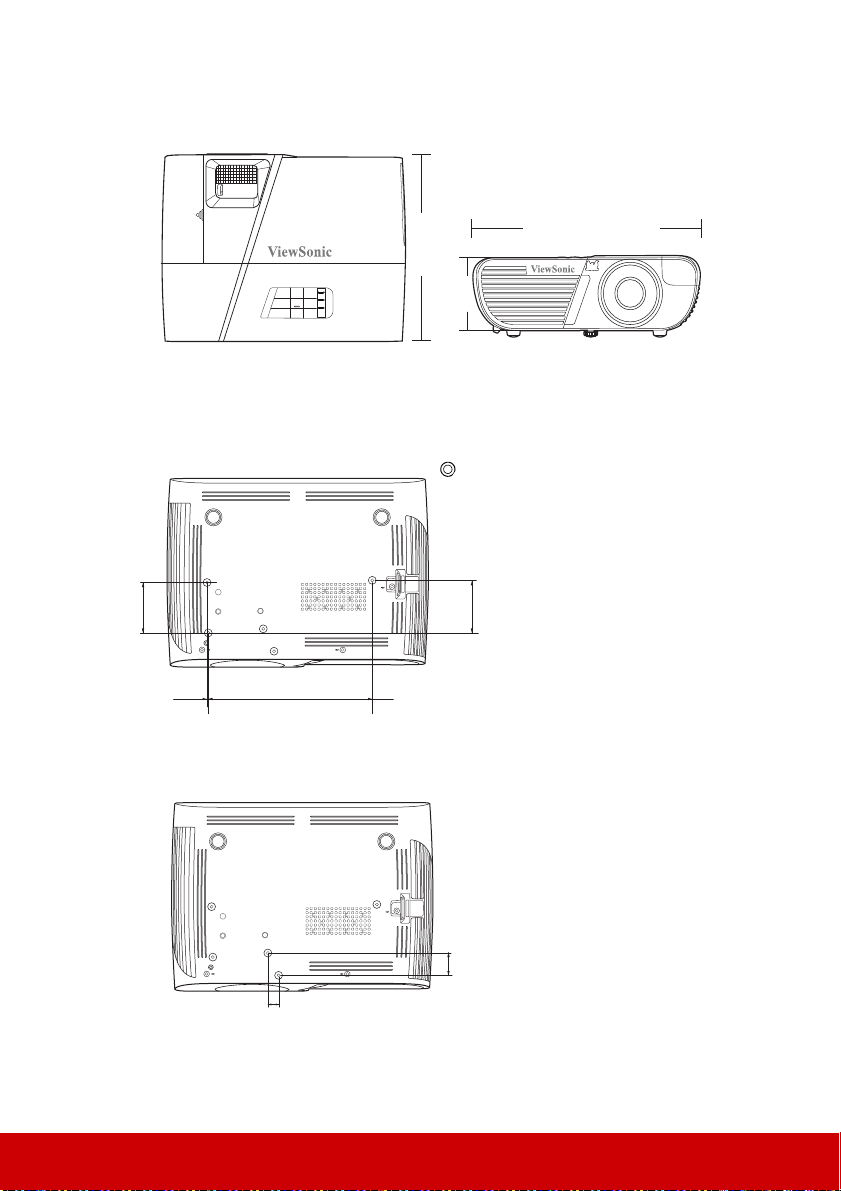

Abmessungen..................................... 75

Deckenmontage ................................. 75

Stativmontage .................................... 75

Timingtabelle..................................... 76

Informationen zum

Urheberrecht ..................80

Anhang............................81

IR-Steuerungstabelle ......................... 81

RS232-Befehlstabelle ........................ 82

Page 7

Wichtige Sicherheitsanweisungen

Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen.

Sicherheitshinweise

1. Lesen Sie vor Inbetriebnahme des Projektors dieses Handbuch. Bewahren Sie es

auf, um bei Bedarf darauf zurückgreifen zu können.

2. Sehen Sie während des Betriebs nicht direkt in die Projektorlinse. Durch das helle

Licht können Ihre Augen geschädigt werden.

3. Wartungsarbeiten nur von Fachpersonal ausführen lassen.

4. Öffnen Sie immer die Blende der Linse oder entfernen Sie die Schutzkappe von der Linse, wenn die Projektorlampe eingeschaltet ist.

5. In manchen Ländern ist die Netzspannung NICHT stabil. Dieser Projektor kann innerhalb eines Bereichs von 100 bis 240 Volt Wechselstrom betrieben werden. Er kann jedoch bei Stromausfällen oder Spannungsschwankungen von ±10 Volt ausfallen. An Orten mit Stromausfällen oder instabiler Netzspannung sollten Sie

daher in Verbindung mit dem Projektor einen Stromstabilisator, einen Überspannungsschutz oder eine unterbrechungsfreie Stromversorgung (USV) installieren.

6. Sorgen Sie dafür, dass die Projektionslinse bei Betrieb frei ist, da andernfalls Beschädigungen durch Wärme entstehen können oder Brandgefahr besteht. Um die Lampe vorübergehend auszuschalten, drücken Sie am Projektor oder auf der Fernbedienung auf die Taste BLANK.

7. Die Lampe wird während des Betriebs extrem heiß. Lassen Sie bei einem Lampenwechsel zunächst den Projektor ca. 45 Minuten lang abkühlen, bevor Sie das Lampenelement entfernen.

8. Benutzen Sie Lampen nicht über die angegebene maximale Nutzungsdauer hinaus. Übermäßige Nutzung der Lampen über die angegebene Lebensdauer hinaus kann in seltenen Fällen zum Zerbrechen führen.

9. Der Projektor muss unbedingt vom Netz getrennt werden, bevor das Lampenelement oder andere elektronische Bauteile entfernt werden.

10. Sorgen Sie für einen sicheren und stabilen Stand des Geräts. Andernfalls kann es herunterfallen und beschädigt werden.

11. Versuchen Sie niemals, den Projektor auseinanderzubauen. Im Inneren des Gerätes stehen Teile unter Spannung. Der Kontakt mit diesen Teilen kann zu lebensgefährlichen Verletzungen führen. Die Lampe ist das einzige vom Benutzer zu wartende Teil und mit einer abnehmbaren Abdeckung versehen.

Andere Abdeckungen dürfen unter keinen Umständen geöffnet oder entfernt werden. Wenden Sie sich für Reparaturen an einen entsprechend qualifizierten professionellen Kundendienst.

Page 8

12. Stellen Sie den Projektor nicht an folgenden Standorten auf:

- Orte mit unzureichender Belüftung oder unzureichendem Platz. Der Abstand zur Wand muss mindestens 50 cm betragen, und die Belüftung des Projektors darf nicht behindert sein.

- Orte mit sehr hohen Temperaturen, z. B. in Kraftfahrzeugen mit verschlossenen Fenstern und Türen.

- Orte mit sehr hoher Luftfeuchtigkeit oder hoher Konzentration von Staub und Zigarettenrauch. Hierdurch können optische Bauteile verunreinigt, die Nutzungsdauer des Projektors verringert und das Bild verdunkelt werden.

- Orte in der Nähe von Feuermeldern.

- Orte mit Temperaturen über 40°C / 104°F.

- Orte in einer Höhe von über 3000 m (10000 Fuß).

13. Blockieren Sie nicht die Belüftungsöffnungen. Wenn die Belüftungsöffnungen blockiert sind, kann Überhitzung im Projektor zu einem Brand führen.

- Stellen Sie den Projektor nicht auf eine Decke, auf Bettzeug oder auf eine andere weiche Oberfläche.

- Bedecken Sie den Projektor nicht mit einem Tuch oder einem anderen Gegenstand.

- In der Nähe des Projektors dürfen sich keine leicht entflammbaren Stoffe befinden.

14. Stellen Sie den Projektor für den Betrieb immer auf einer ebenen, waagerechten Fläche auf.

- Verwenden Sie das Gerät nicht auf unebenen Flächen mit einer Neigung von mehr als 10 Grad (nach rechts/links) bzw. 15 Grad (nach vorne/hinten). Die Verwendung des Projektors auf nicht waagerechten Flächen kann zu Fehlfunktionen oder Beschädigungen der Lampe führen.

15. Stellen Sie das Gerät nicht senkrecht auf eine Seite. Andernfalls kann der Projektor umfallen und beschädigt werden oder Verletzungen verursachen.

16. Treten Sie nicht auf den Projektor, und stellen Sie nichts auf das Gerät. Andernfalls können Schäden am Projektor sowie Unfälle und Verletzungen die Folge sein.

17. Stellen Sie keine Flüssigkeiten auf den Projektor oder in seine Nähe. Wenn Flüssigkeiten in das Projektorinnere eindringen, kann dies zu Fehlfunktionen des Projektors führen. Wenn Flüssigkeit in den Projektor eingedrungen ist, trennen Sie das Netzkabel von der Steckdose, und setzen Sie sich mit dem lokalen Kundendienst in Verbindung, um den Projektor reparieren zu lassen.

18. Dieser Projektor kann Bilder umgedreht anzeigen, so dass er auch an der Decke montiert werden kann.

Die Deckenmontage des Projektors muss fachgerecht unter Verwendung eines geeigneten Deckenmontagesatzes erfolgen.

19. Während das Gerät in Betrieb ist, treten möglicherweise aus dem Belüftungsgitter heiße Luft oder auffallende Gerüche aus. Dies ist normal und weist nicht auf einen Defekt des Gerätes hin.

20. Verwenden Sie die Sicherheitsleiste nicht für den Transport oder die Installation. Sie sollte mit einem im Handel erhältlichen Anti-Diebstahl-Kabel verwendet werden.

Page 9

Sicherheitsanweisungen für die Deckenmontage des Projektors

Damit der Betrieb des Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein.

Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde.

Falls Sie für den Projektor einen ungeeigneten Deckenmontagesatz verwenden, besteht die Gefahr, dass der Projektor aufgrund einer unsachgemäßen Befestigung mit falschen/zu kurzen Schrauben von der Decke fällt.

Der Deckenmontagesatz für den Projektor ist im selben Fachgeschäft erhältlich, in dem Sie auch den Projektor erworben haben. Wir empfehlen, dass Sie außerdem ein separates Sicherheitskabel kaufen und dieses ordnungsgemäß in der Aussparung für das KensingtonSchloss am Projektor und an der Grundplatte des Deckenmontagegestells anbringen. Neben dem Diebstahlschutz bietet dies einen Fallschutz, sollte sich der Projektor aus seiner Befestigung am Montagegestell lösen.

Page 10

Einleitung

Leistungsmerkmale

Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit.

Der Projektor bietet die folgenden Leistungsmerkmale.

• Dynamischer Modus zum Anpassen des Stromverbrauchs der Lampe entsprechend der

Helligkeit des projizierten Bildes.

• Energiesparfunktion zur Verringerung des Stromverbrauchs der Lampe um bis zu 70%,

wenn für einen bestimmten Zeitraum kein Eingangssignal entdeckt werden kann.

• Präsentations-Timer für eine bessere Kontrolle über die Zeit während Präsentationen.

• Die LAN Einstellungen ermöglichen die Verwaltung des Projektorstatus von einem

Remote Computer. (für ausgewählte Modelle)

• Unterstützt 3D-Anzeige.

•Farb verwaltung zur freien Einstellung von Farben.

• Weniger als 0,5 W Stromverbrauch, wenn der Energiesparmodus aktiviert ist.

• Bildschirmfarben-Korrekturfunktion zur Projektion auf Oberflächen in

unterschiedlichen Farben.

• Schnelle automatische Suche zur schnelleren Erkennung von Signalen.

• Auswählbare Farbmodi für unterschiedliche Projektionszwecke.

• Auswählbare Schnellabschaltfunktion.

• Beste Bildqualität durch automatische Einstellung mit einem Tastendruck.

• Digitale Schrägpositionskorrektur und 4 Eckenanpassung (für ausgewählte Modelle) für

die Korrektur von verzerrten Bildern.

• Einstellbare Farbverwaltungsregelung für Daten-/Videoanzeige.

• Fähigkeit zur Anzeige von 1,07 Milliarden Farben.

• OSD (On-Screen Display)-Menüs in mehreren Sprachen.

• Umschalten zwischen Normal- und Sparmodus für geringeren Stromverbrauch.

• Kompatibel mit Component-HDTV (YP

• Die HDMI CEC (Consumer Electronics Control) Funktion ermöglich ein

synchronisiertes EIN/AUS schalten zwischen dem Projektor und einem an den HDMIEingang des Projektors angeschlossenen CEC-kompatiblen DVD Players.

Die Helligkeit des projizierten Bildes variiert je nach der Umgebungshelligkeit sowie den ausgewählten Einstellungen für den Kontrast und die Helligkeit des Eingangssignals und steht in direkter Relation zum Projektionsabstand.

Die Helligkeit der Lampe nimmt mit der Zeit ab und kann von den Herstellerangaben abweichen. Dies ist normal und ein erwartetes Verhalten.

bPr).

Page 11

Lieferumfang

Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben.

Standardzubehör

Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen.

Projektor Netzkabel

VGA-Kabel

(für ausgewählte Modelle)

Fernbedienung und Batterien

Kabeldurchlassabdeckung (für ausgewählte Modelle)

CD mit

Benutzerhandbuch in

mehreren Sprachen

Kurzanleitung

Optionales Zubehör

1. Ersatzlampe (RLC-092 für PJD6252L. RLC-093 für PJD6551W. RLC-104 für PJD7326. RLC-105 für PJD7526W. RLC-100 für PJD7720HD.)

2. Tragetasche

3. VGA-Komponenten-Adapter

4. Staubfilter

Page 12

Außenansicht des Projektors

Vorder-/Oberseite

PJD7720HD

PJD6252L/PJD6551W/PJD7326/PJD7526W

13 1412109

Rück-/Unterseite

1. Externes Bedienfeld

2. Lampenabdeckung

3. Lüftungsöffnung (Auslass für heiße

4. Vorderer IR-Fernbedienungssensor

5. Einstellfuß

6. Fokus- und Zoomringe

7. HDMI/MHL Anschluss

8. Projektionslinse

9. Audiosignalausgang

10. Audiosignal Eingangsbuchse 2/

11. Audiosignal Eingangsbuchse 1

12. S-Video-Eingang

13. Videoeingangsbuchse

14. HDMI-Anschluss

15. Signalausgang für RGB

16. Signaleingang-2 für RGB (PC)/

17. Signaleingang-1 für RGB (PC)/

18. Mini USB-Anschluss

19. RS-232-Kontrollanschluss

20. RJ45 LAN-Eingang

21. Netzkabelanschluss

22. Sicherheitsleiste für Kensington-

(Siehe „Projektor“ auf Seite 8 für Einzelheiten.)

Luft)

Mikrofon

Component Video (YPbPr/YCbCr)

Schloss (Diebstahlschutz)

• DIESES GERÄT MUSS GEERDET WERDEN.

• Wenn Sie die Einheit installieren, fügen Sie einen einfach zugänglichen Schalter in die fixierte

Warnhinweis

Verkabelung ein oder stecken Sie den Netzstecker in eine leicht zugängliche Steckdose in der Nähe der Einheit. Wenn während der Bedienung der Einheit ein Fehler auftritt, schalten Sie das Gerät mit dem Schalter aus oder ziehen Sie den Stecker aus der Steckdose.

Page 13

Bedienelemente und Funktionen

Projektor

PJD7326/PJD7526W PJD6252L/PJD6551W/PJD7720HD

1 2

1. Fokusring

Stellen Sie hiermit den Fokus des projizierten Bildes ein.

2. Zoomring

Stellt die Größe des projizierten Bildes ein.

3. Menu

Aktiviert das On-Screen Display (OSD)Menü.

Exit

Wechselt zum vorherigen OSD-Menü zurück, schließt das Menü und speichert die Menüeinstellungen.

4. / / / (Keystone-Tasten)

Dient der manuellen Korrektur von Bildverzerrungen, die durch den Projektionswinkel hervorgerufen werden.

Links/ Rechts/ Oben/ Unten

Wählen Sie hiermit die gewünschten Menüelemente aus und nehmen Sie Änderungen vor.

5. Power

Schaltet den Projektor in den Standbymodus oder EIN.

6. Source

Zeigt die Quellenauswahlleiste an.

(Hilfe)

Zeigt das HILFE Menü durch 3-sekündiges Drücken an.

7. Enter

Führt den im On-Screen Display (OSD)Menü ausgewählten Menübefehl aus.

Zeigt die Eckenanp. Seite an. (nur PJD7326/PJD7526W)

8. (Meine Schaltfläche)

Ermöglicht Ihnen, einen Direkttaste auf dieser Taste zu bestimmen. Das Funktionselement wird im OSD-Menü ausgewählt.

9. (Stromkontrollleuchte)

Leuchtet oder blinkt auf, wenn der Projektor in Betrieb ist.

10. (Temperaturkontrollleuchte)

Leuchtet rot auf, wenn die Temperatur des Projektors zu stark ansteigt.

11. (Lampenkontrollleuchte)

Zeigt den Status der Lampe an. Leuchtet oder blinkt auf, wenn ein Problem mit der Lampe aufgetreten ist.

12. Color Mode

Dient der Auswahl eines verfügbaren Bildeinrichtungsmodus.

13. / (Keystone-Tasten)

Dient der manuellen Korrektur von Bildverzerrungen, die durch den Projektionswinkel hervorgerufen werden.

1 2

Page 14

14. Links

Wählen Sie hiermit die gewünschten Menüelemente aus und nehmen Sie Änderungen vor.

Blank

Blendet das Bildschirmbild aus.

15. Rechts

Wählen Sie hiermit die gewünschten Menüelemente aus und nehmen Sie Änderungen vor.

(Bedientastenfeldsperre)

Aktiviert die Bedienfeld-Tastensperre. Um die Bedientasten zu entsperren,

drücken Sie 3 Sekunden lang auf .

Page 15

Fernbedienung

PJD7326/PJD7526W PJD6252L/PJD6551W

COMP1 COMP2 HDMI

Auto

Sync

4 5

Enter

Menu Exit

7 8

Mouse Pattern Blank

10 11 12

Eco

Audio

Mode

Wenn Sie die Tasten für die Fernsteuerung der Maus verwenden

Mode

möchten (Page Up, Page Down, und

), finden Sie unter „Verwendung der

Maus-Fernbedienung“ auf Seite 12

weitere Einzelheiten.

1. Power

Schaltet den Projektor in den Standbymodus oder EIN.

2. Quellenauswahltasten

• COMP1/COMP2 Wählen Sie D-Sub / Comp. 1 oder

D-Sub / Comp. 2 für die Anzeige aus.

• HDMI Wählen Sie HDMI für die Anzeige

aus.

3. Auto Sync

Ermittelt automatisch das beste Bildtiming für das dargestellte Bild.

PJD7720HD

14 15

Source

17 18 19

PgUp

PgDn

20 21 22 23 24

Color Mode

25 26

2 3 4

7 8

10 11

COMP1 COMP2 HDMI

Auto Sync

Enter

Menu 3D Exit

Pattern

Mouse

Eco

Mode

14 15

Source

27 18 19

PgDn

PgUp

Blank

Color Mode

4. / / / (Keystone-Tasten) (PJD7326/PJD7526W)

/ (Keystone-Tasten)

(PJD6252L/PJD6551W/PJD7720HD) Dient der manuellen Korrektur von

Bildverzerrungen, die durch den Projektionswinkel hervorgerufen werden.

Links/ Rechts/ Auf/ Ab

Wählen Sie hiermit die gewünschten Menüelemente aus und nehmen Sie Änderungen vor.

5. Enter

Führt den im On-Screen Display (OSD)-Menü ausgewählten Menübefehl aus.

Zeigt die Eckenanp. Seite an. (nur PJD7326/PJD7526W)

6. Menu

Aktiviert das On-Screen Display (OSD)-Menü.

Page 16

7. (Linke Maustaste)

Hat die gleiche Funktion wie die linke Maustaste, wenn der Mausmodus aktiviert ist.

Nur verfügbar, wenn ein PC Eingangssignal ausgewählt ist.

8. (Rechte Maustaste)

Hat die gleiche Funktion wie die rechte Maustaste, wenn der Mausmodus aktiviert ist.

Nur verfügbar, wenn ein PC Eingangssignal ausgewählt ist.

9. Mouse

Wechselt zwischen dem Normal- und Mausmodus.

PgUp, PgDn, , : Aktiv nach Drücken auf Mouse. Auf dem Bildschirm zeigt ein Symbol an, das der Mausmodus aktiviert ist.

Nur verfügbar, wenn ein PC Eingangssignal ausgewählt ist.

10. (Bedientastenfeldsperre)

Aktiviert die Bedienfeld-Tastensperre. Drücken Sie auf , um die Bedientasten

zu entsperren.

11. (Präsentations-Timer)

Hiermit rufen Sie das Einstellungen-Menü für den Präsentations-Timer auf.

12. (Lautstärke)

Zeigt die Lautstärkeanpassungsleiste an.

13. Eco Mode

Wählt einen Lampenmodus aus.

14. LED Anzeige

15. (Meine Schaltfläche)

Ermöglicht Ihnen, einen Direkttaste auf der Fernbedienung zu bestimmen. Das Funktionselement wird im OSD-Menü ausgewählt.

16. Source

Zeigt die Quellenauswahlleiste an.

17. Laser

Aktiviert den Laserpointer für Präsentationszwecke.

18. Exit

Wechselt zum vorherigen OSD-Menü zurück, schließt das Menü und speichert die Menüeinstellungen.

19. PgUp (Page Up)/PgDn (Page Down)

Dient dem Steuern eines Anzeigeprogramms (auf einem angeschlossenen PC), das auf „Seite nach oben“- und „Seite nach unten“-Befehle reagiert (z. B. Microsoft PowerPoint), wenn der Mausmodus aktiviert ist.

Nur verfügbar, wenn ein PC Eingangssignal ausgewählt ist.

20. Pattern

Zeigt das eingebettete Testmuster an.

21. Blank

Blendet das Bildschirmbild aus.

22. (Hilfe)

Zeigt das HILFE Menü an.

23. (Ton aus)

Schaltet den Ton des Projektors ein und aus.

24. (Zoom)

Zeigt die Zoomleiste an, mit der das projizierte Bild vergrößert oder verkleinert werden kann.

25. Color Mode

Dient der Auswahl eines verfügbaren Bildeinrichtungsmodus.

26. Audio Mode

Wählt einen Audiomodus.

27. 3D

Zeigt das 3D Einstellungsmenü an.

28. (Lautstärke+)

Erhöht die Lautstärkestufe.

29. (Lautstärke-)

Verringert die Lautstärkestufe.

Page 17

Den LASER Pointer verwenden

COMP1 COMP2 HDMI

Source

PgUp

Mouse Pattern Blank

PgDn

Eco Mode

Color Mode

Audio Mode

Auto Sync

Menu Exit

Enter

Eco

Mode

Color Mode

Audio Mode

COMP1 COMP2 HDMI

Source

Enter

Menu 3D Exit

PgUp

Mouse

Pattern

Blank

PgDn

Eco Mode

Color Mode

Auto Sync

PJD7326/PJD7526W PJD6252L/PJD6551W

Eco

Mode

Color Mode

PJD7720HD

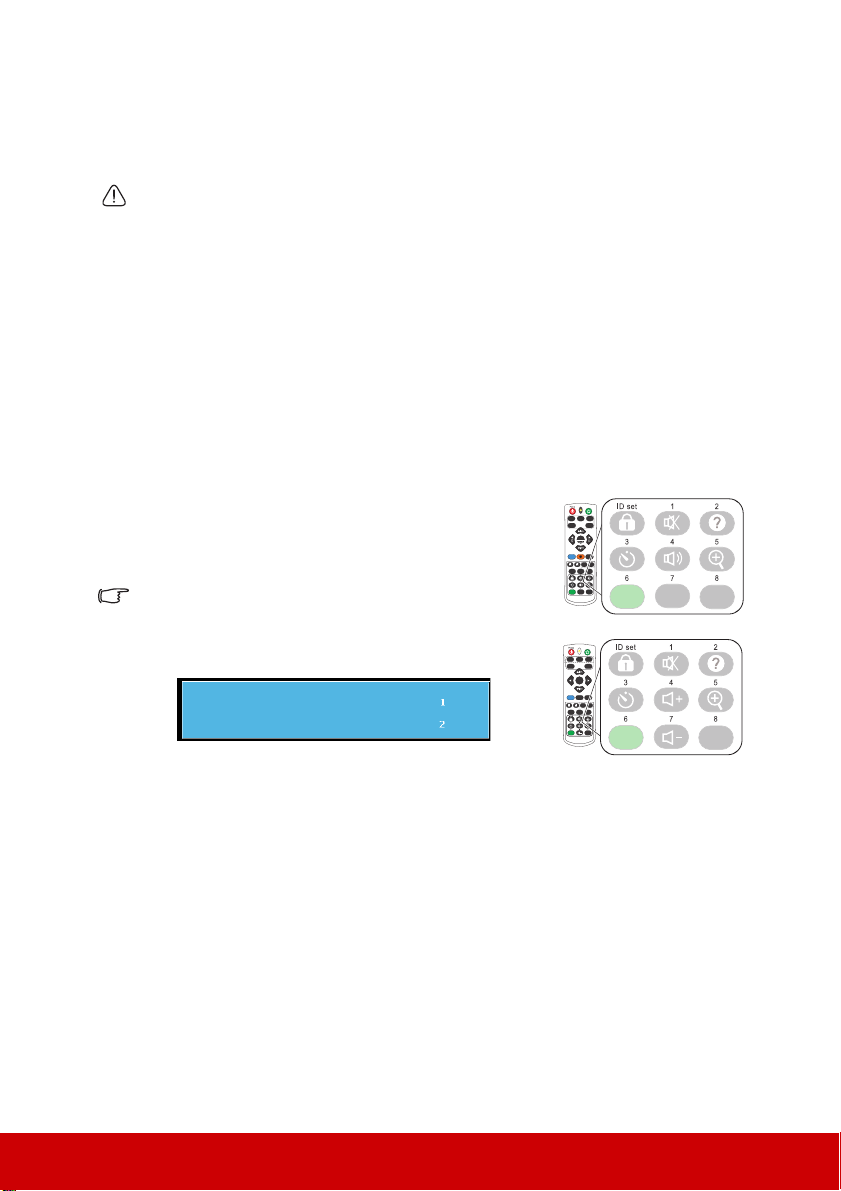

Fernbedienungseinstellung

Fernbedienungscode

Der Laserpointer ist ein Hilfsmittel für die professionelle Präsentationstechnik. Aktiviert bei Druck einen farbigen Lichtstrahl. Der Laserstrahl ist sichtbar. Um einen kontinuierlichen Laserstrahl zu erzeugen, muss die Taste Laser gedrückt und gehalten werden.

Blicken Sie niemals in das Laserstrahlfenster, und richten Sie den Laserstrahl niemals auf den eigenen Körper oder auf andere Personen. Beachten Sie die Warnhinweise auf der Rückseite der Fernbedienung, bevor Sie sie verwenden.

Der Laserpointer ist kein Spielzeug. Eltern sollten die mit Laserenergie verbundenen Gefahren beachten und die Fernbedienung für Kinder unzugänglich aufbewahren.

Fernbedienungscode

Dem Projektor können 8 unterschiedliche Fernbedienungscodes zugewiesen werden, 1 bis

8. Wenn mehrere in der Nähe befindliche Projektoren gleichzeitig in Betrieb sind, können Sie durch Wechseln des Fernbedienungscodes verhindern, dass es zu Störungen durch andere Fernbedienungen kommt. Stellen Sie erst den Fernbedienungscode für den Projektor und dann den für die Fernbedienung ein.

Wenn Sie den Code für den Projektor ändern möchten, wählen Sie im EINSTELLUNGEN: Erweitert > Fernbedienungscode Menü aus 1 bis 8.

Wenn Sie den Code für die Fernbedienung ändern möchten, drücken Sie im OSD des Projektors 5 Sekunden oder länger auf ID set und die Zifferntaste, die dem Codeset der Fernbedienung entspricht. Der Startcode ist 1. Wenn der Code auf 8 geändert wird, kann die Fernbedienung jeden Projektor steuern.

Wenn für den Projektor und die Fernbedienung unterschiedliche Codes eingestellt werden, reagiert die Fernbedienung nicht. Wenn dies geschieht, wird eine Meldung angezeigt, um Sie daran zu erinnern, den Code für die Fernbedienung zu wechseln.

Verwendung der Maus-Fernbedienung

Die Fähigkeit, den Computer per Fernbedienung zu steuern, gibt Ihnen mehr Flexibilität bei Präsentationen.

1. Schließen Sie den Projektor mit einem USB-Kabel an einen PC oder ein Notebook an, bevor Sie die Fernbedienung an Stelle der Computermaus verwenden. Siehe

„Anschließen eines Computers“ auf Seite 20 für weitere Einzelheiten.

2. Stellen Sie das Eingangssignal auf D-Sub / Comp. 1 oder D-Sub / Comp. 2 ein.

3. Drücken Sie auf Mouse auf der Fernbedienung, um vom Normalmodus zum Mausmodus zu wechseln. Auf dem Bildschirm zeigt ein Symbol an, das der Mausmodus aktiviert ist.

Page 18

4. Führen Sie die gewünschten Mausaktionen über die Fernbedienung aus.

0°

• Um den Cursor auf dem Bildschirm zu verschieben, drücken Sie auf

///.

• Drücken Sie zum Linksklicken auf .

• Drücken Sie zum Rechtsklicken auf .

• Drücken Sie zum Steuern eines Anzeigeprogramms (auf einem angeschlossenen

PC), das auf „Seite nach oben“- und „Seite nach unten“-Befehle reagiert (z. B. Microsoft PowerPoint), auf PgUp/PgDn.

• Wenn Sie zum Normalmodus zurückwechseln möchten, drücken Sie erneut auf

Mouse oder andere Tasten mit Ausnahme der auf die Maus bezogenen Multifunktionstasten.

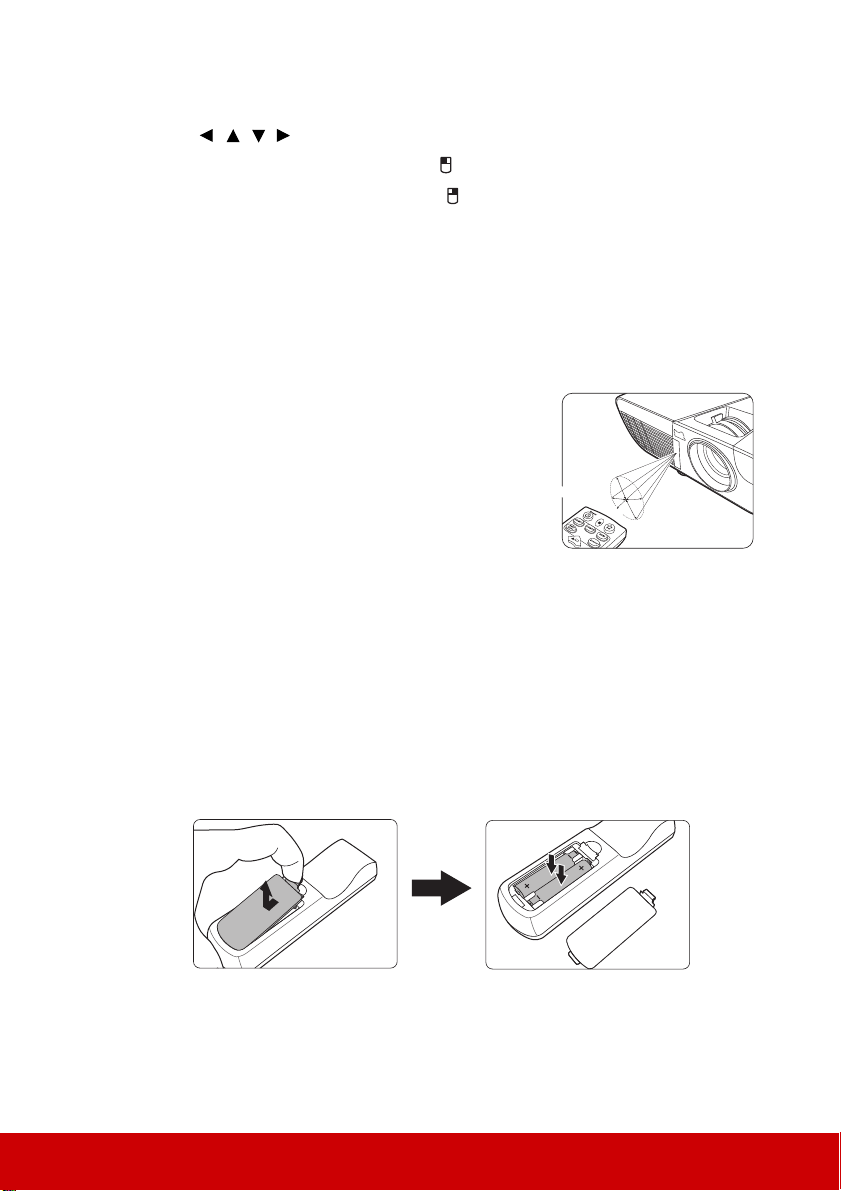

Effektive Reichweite der Fernbedienung

Der Sensor für die Infrarot (IR)-Fernbedienung befindet sich auf der Vorderseite des Projektors. Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf den Sensor der IR-Fernbedienung des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und dem Sensor darf nicht mehr als 8 Meter (~ 26 Fuß) betragen.

Stellen Sie sicher, dass sich zwischen der Fernbedienung und dem IR-Sensor keine Hindernisse befinden, die den Infrarot-Lichtstrahl blockieren könnten.

Wechseln der Batterien in der Fernbedienung

1. Zum Öffnen des Batteriefaches drehen Sie die Unterseite der Fernbedienung nach oben, drücken Sie auf die Fingergriffstelle der Abdeckung und schieben Sie die Abdeckung in Pfeilrichtung (siehe Abbildung) auf.

2. Entnehmen Sie die eingelegten Batterien und legen Sie zwei AAA-Batterien ein. Achten Sie dabei auf die Polung der Batterien, die auf dem Boden des Batteriefaches dargestellt wird. Der Pluspol muss in Richtung des Pluszeichens (+) weisen, der Minuspol in Richtung des Minuszeichens (–).

3. Schließen Sie die Abdeckung wieder, indem Sie sie am Gehäuse ausrichten und durch Schieben schließen. Stoppen Sie, wenn sie einrastet.

Page 19

WARNUNG

• Setzen Sie die Fernbedienung und die Batterien nicht extremer Hitze oder hoher

Luftfeuchtigkeit aus, wie z.B. in einer Küche, einem Bad, einer Sauna, einem Solarium oder einem geschlossenen Auto.

• Verwenden Sie ausschließlich Batterien vom selben Typ oder gleichwertige, vom

Batteriehersteller empfohlene Modelle.

• Entsorgen Sie Altbatterien gemäß den Hinweisen des Herstellers und den örtlich

geltenden Vorschriften.

• Werfen Sie Batterien niemals ins Feuer. Es besteht sonst Explosionsgefahr.

• Wenn die Batterien leer sind oder die Fernbedienung für längere Zeit nicht verwendet wird,

entfernen Sie die Batterien, um zu verhindern, dass sie auslaufen und die Fernbedienung beschädigen.

Page 20

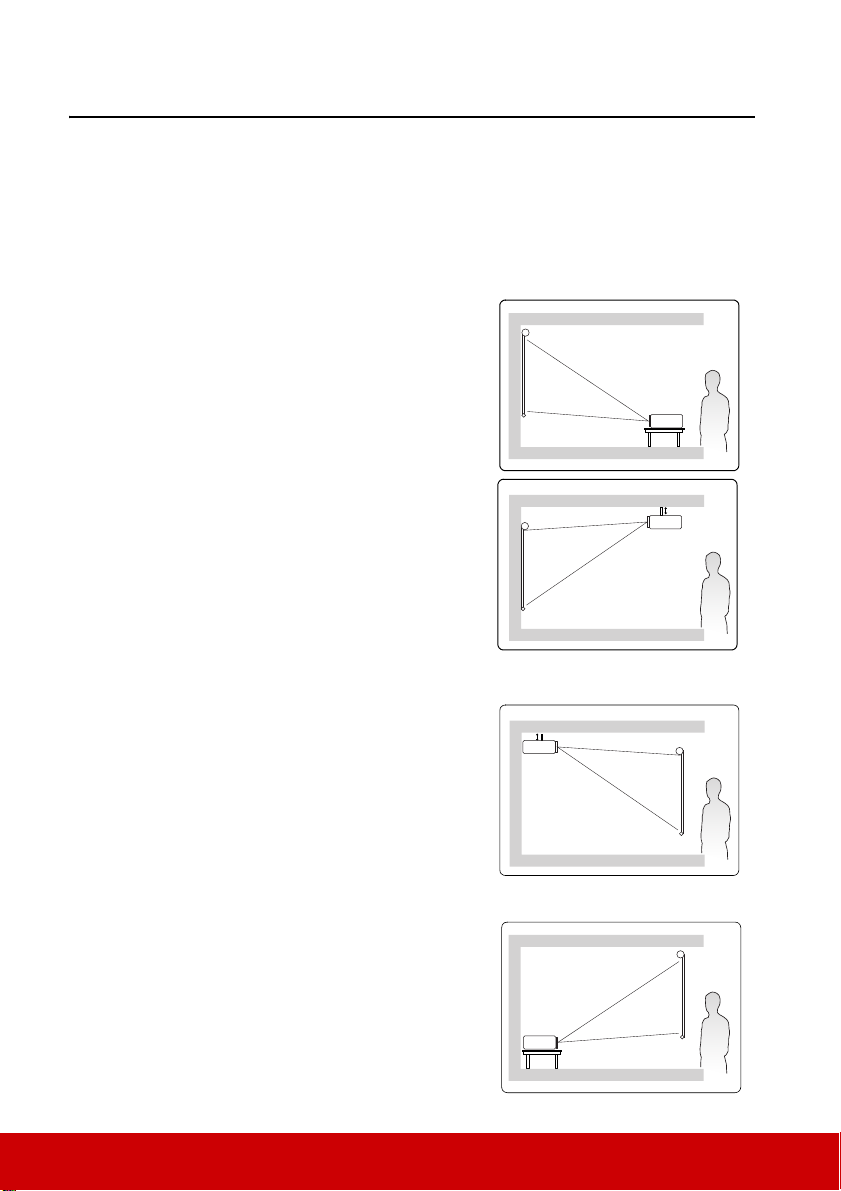

Aufstellen des Projektors

Auswählen des Standortes

Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten.

Der Projektor kann in einer der folgenden 4 Positionen installiert werden:

1. Tisch vorne

Bei dieser Variante wird der Projektor in Bodennähe vor der Leinwand positioniert. Diese Variante wird am häufigsten verwendet und ist für einen schnellen Auf- und Abbau am besten geeignet.

2. Decke vorne

Bei dieser Variante wird der Projektor mit der Oberseite nach unten vor der Leinwand an der Decke befestigt.

Kaufen Sie bei Ihrem Händler den Deckenmontagesatz, wenn Sie den Projektor an der Decke befestigen möchten.

Stellen Sie Decke vorne im Menü

EINSTELLUNGEN: Standard > Projektorposition ein, nachdem Sie den Projektor

eingeschaltet haben.

3. Decke hinten

Bei dieser Variante wird der Projektor mit der Oberseite nach unten hinter der Leinwand an der Decke befestigt.

Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion sowie der Deckenmontagesatz erforderlich ist.

Stellen Sie Decke hinten im Menü

EINSTELLUNGEN: Standard > Projektorposition ein, nachdem Sie den Projektor

eingeschaltet haben.

4. Tisch hinten

Bei dieser Variante wird der Projektor in Bodennähe hinter der Leinwand positioniert.

Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion erforderlich ist.

Stellen Sie Tisch hinten im Menü

EINSTELLUNGEN: Standard > Projektorposition ein, nachdem Sie den Projektor

eingeschaltet haben.

Page 21

Projektionsgrößen

(a)

(d)

(b)

(e)

(f)

(c)

(a)

(d)

(c)

(b)

(e)

(f)

(a)

(c)

(b)

(e)

(f)

(d)

(f): Mitte der Objektivlinse(e): Leinwand

• 4:3-Bild auf einer 4:3-Leinwand

• 4:3-Bild auf einer 16:10-Leinwand

(a)

(d)

(c)

(b)

(e)

(f)

Im Folgenden bezieht sich „Leinwand“ auf die Projektionsfläche, normalerweise eine mit einer Halterung oder einem Ständer befestigte Leinwandfläche.

PJD6252L/PJD7326

4:3-Bild auf einer 4:3-Leinwand 4:3-Bild auf einer 16:10-Leinwand

(a)

Leinwandgröße

[Zoll (cm)]

50 (127) 2,0 (78) 2,2 (86) 76 (30) 7,6 (3,0) 1,8 (69) 1,9 (76) 67 (26) 6,7 (2,6) 60 (152) 2,4 (94) 2,6 (103) 91 (36) 9,1 (3,6) 2,1 (83) 2,3 (91) 81 (32) 8,1 (3,2) 70 (178) 2,8 (110) 3,1 (120) 107 (42) 10,7 (4,2) 2,5 (97) 2,7 (106) 94 (37) 9,4 (3,7) 80 (203) 3,2 (125) 3,5 (138) 122 (48) 12,2 (4,8) 2,8 (111) 3,1 (122) 108 (42) 10,8 (4,2)

90 (229) 3,6 (141) 3,9 (155) 137 (54) 13,7 (5,4) 3,2 (124) 3,5 (137) 121 (48) 12,1 (4,8) 100 (254) 4,0 (156) 4,4 (172) 152 (60) 15,2 (6,0) 3,5 (138) 3,9 (152) 135 (53) 13,5 (5,3) 120 (305) 4,8 (188) 5,2 (207) 183 (72) 18,3 (7,2) 4,2 (166) 4,6 (182) 162 (64) 16,2 (6,4) 150 (381) 6,0 (235) 6,6 (258) 229 (90) 22,9 (9,0) 5,3 (207) 5,8 (228) 202 (79) 20,2 (7,9) 180 (457) 7,2 (282) 7,9 (310) 274 (108) 27,4 (10,8) 6,3 (249) 7,0 (274) 242 (95) 24,2 (9,5)

Projektionsabstand

[m (Zoll)]

min. max. min. max.

(b)

(c)

Bildhöhe

[cm (Zoll)]

(d)

Vertikaler

Abstand

[cm (Zoll)]

(b)

Projektionsabstand

[m (Zoll)]

(c)

Bildhöhe

[cm (Zoll)]

(d) Vertikaler

Abstand

[cm (inch)]

Page 22

PJD6551W/PJD7526W

(a)

(c)

(b)

(e)

(f)

(d)

(a)

(c)

(b)

(e)

(f)

(d)

(a)

(c)

(b)

(e)

(f)

(d)

(f): Mitte der Objektivlinse(e): Leinwand

• 16:10 Bild auf einer 16:10 Leinwand

• 16:10 Bild auf einer 4:3 Leinwand

(a)

(d)

(c)

(b)

(e)

(f)

16:10 Bild auf einer 16:10 Leinwand 16:10 Bild auf einer 4:3 Leinwand

(a)

Leinwandgröße

[Zoll (cm)]

60 (152) 2,0 (79) 2,2 (87) 81 (32) 0,0 (0,0) 1,9 (74) 2,1 (82) 76 (30) 0,0 (0,0)

70 (178) 2,3 (92) 2,6 (101) 94 (37) 0,0 (0,0) 2,2 (87) 2,4 (95) 89 (35) 0,0 (0,0)

80 (203) 2,7 (105) 2,9 (115) 108 (42) 0,0 (0,0) 2,5 (99) 2,8 (109) 102 (40) 0,0 (0,0)

90 (229) 3,0 (118) 3,3 (130) 121 (48) 0,0 (0,0) 2,8 (111) 3,1 (123) 114 (45) 0,0 (0,0) 100 (254) 3,3 (131) 3,7 (144) 135 (53) 0,0 (0,0) 3,1 (124) 3,5 (136) 127 (50) 0,0 (0,0) 120 (305) 4,0 (157) 4,4 (173) 162 (64) 0,0 (0,0) 3,8 (149) 4,2 (163) 152 (60) 0,0 (0,0) 150 (381) 5,0 (197) 5,5 (217) 202 (79) 0,0 (0,0) 4,7 (186) 5,2 (204) 191 (75) 0,0 (0,0) 180 (457) 6,0 (236) 6,6 (260) 242 (95) 0,0 (0,0) 5,7 (223) 6,2 (245) 229 (90) 0,0 (0,0)

(b)

Projektionsabstand

[m (Zoll)]

min. max. min. max.

(c)

Bildhöhe

[cm (Zoll)]

(d)

Vertikaler

Abstand

[cm (Zoll)]

(b)

Projektionsabstand

[m (Zoll)]

(c)

Bildhöhe

[cm (Zoll)]

(d) Vertikaler

Abstand

[cm (inch)]

Page 23

PJD7720HD

(c)

(b)

(e)

(f)

(d)

(a)

(c)

(b)

(e)

(f)

(d)

(a)

(c)

(b)

(e)

(f)

(d)

(f): Mitte der Objektivlinse

(e): Leinwand

• 16:9 Bild auf einer 16:9 Leinwand

• 16:9 Bild auf einer 4:3 Leinwand

(a)

(d)

(c)

(b)

(e)

(f)

16:9 Bild auf einer 16:9 Leinwand 16:9 Bild auf einer 4:3 Leinwand

(a)

Leinwandgröße

[Zoll (cm)]

50 (127) 1,6 (64) 1,8 (71) 62 (25) 5 (2,0) 1,5 (59) 1,6 (65) 57 (23) 4,6 (1,8)

60 (152) 2,0 (77) 2,2 (85) 75 (29) 6 (2,4) 1,8 (71) 2,0 (78) 69 (27) 5,5 (2,2)

70 (178) 2,3 (90) 2,5 (99) 87 (34) 7 (2,7) 2,1 (83) 2,3 (91) 80 (32) 6,4 (2,5)

80 (203) 2,6 (103) 2,9 (113) 100 (39) 8 (3,1) 2,4 (94) 2,6 (104) 91 (36) 7,3 (2,9)

90 (229) 2,9 (116) 3,2 (127) 112 (44) 9 (3,5) 2,7 (106) 3,0 (117) 103 (41) 8,2 (3,2) 100 (254) 3,3 (128) 3,6 (141) 125 (49) 10 (3,9) 3,0 (118) 3,3 (130) 114 (45) 9,1 (3,6) 110 (279) 3,6 (141) 3,9 (155) 137 (54) 11 (4,3) 3,3 (130) 3,6 (143) 126 (50) 10,1 (4,0) 120 (305) 3,9 (154) 4,3 (170) 149 (59) 12 (4,7) 3,6 (142) 4,0 (156) 137 (54) 11,0 (4,3) 130 (330) 4,2 (167) 4,7 (184) 162 (64) 13 (5,1) 3,9 (153) 4,3 (169) 149 (59) 11,9 (4,7) 140 (356) 4,6 (180) 5,0 (198) 174 (69) 14 (5,5) 4,2 165 4,6 (182) 160 (63) 12,8 (5,0) 150 (381) 4,9 (193) 5,4 (212) 187 (74) 15 (5,9) 4,5 (177) 4,9 (195) 171 (68) 13,7 (5,4)

(b)

Projektionsabstand

[m (Zoll)]

min. max. min. max.

(c)

Bildhöhe

[cm (Zoll)]

(d)

Vertikaler

Abstand

[cm (Zoll)]

(b)

Projektionsabstand

[m (Zoll)]

(c)

Bildhöhe

[cm (Zoll)]

(d) Vertikaler

Abstand

[cm (inch)]

Aufgrund von Unterschieden in den optischen Komponenten können diese Zahlen um 3% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, ist es empfehlenswert vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. So können Sie die ideale Montageposition für Ihre spezielle Raumsituation ermitteln.

Page 24

Ve rb i n du n ge n

4816

PJD7720HD

PJD6252L/PJD6551W/PJD7326/PJD7526W

Notebook- oder Desktop-Computer

Lautsprecher

oder

A/V-Gerät

Monitor

(DVI)

(VGA)

Mikrofon

oder

Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor:

1. Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen.

2. Verwenden Sie für jede Quelle das passende Kabel.

3. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben.

Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe „Lieferumfang“ auf Seite 6). Kabel können über den Elektrofachhandel bezogen werden.

Die folgenden Illustrationen der Anschlüsse dienen lediglich der Veranschaulichung. Die auf der Rückseite des Projektors zur Verfügung stehenden Anschlüsse können sich von Modell zu Modell unterscheiden.

Detaillierte Informationen über Verbindungsmethoden finden Sie auf den Seiten 20-23.

Page 25

1. VGA-Kabel

2. VGA-DVI-A-Kabel

3. USB-Kabel

4. Adapterkabel für Component-Video zu VGA (D-Sub)

5. S-Video-Kabel

6. Videokabel

7. Audiokabel

8. HDMI-Kabel

9. HDMI/MHL Dongle

Anschließen eines Computers oder Monitors

Anschließen eines Computers

1. Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an.

2. Schließen Sie das andere Ende des VGA-Kabels an den Signaleingang COMPUTER IN 1 oder COMPUTER IN 2 des Projektors an.

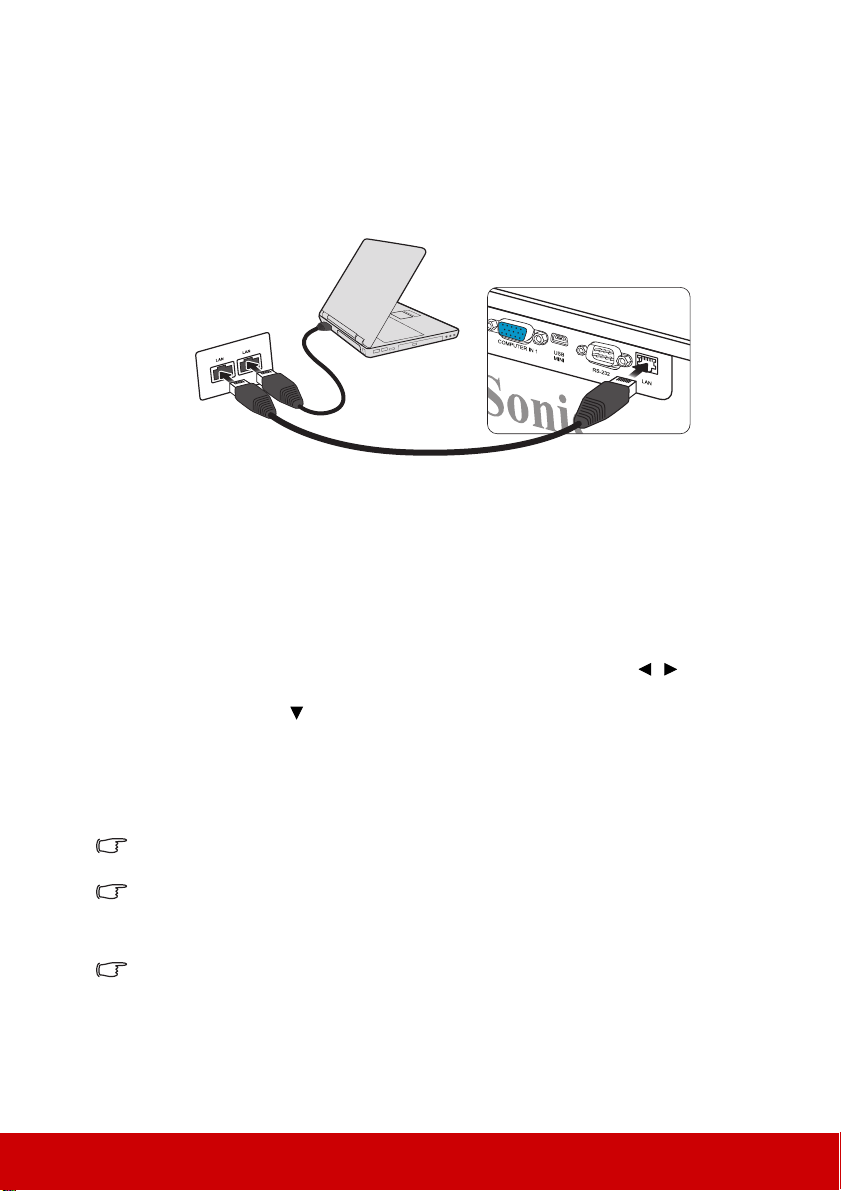

3. Wenn Sie von der Fern-Maussteuerungsfunktion Gebrauch machen möchten, schließen Sie das größere Ende eines USB-Kabels an den USB-Anschluss des Computers und das kleinere Ende an den MINI USB-Anschluss des Projektors an. Siehe „Verwendung der Maus-Fernbedienung“ auf Seite 12 für weitere Einzelheiten.

Bei einigen Notebooks werden externe Videoanschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden. Mit einer Tastenkombination wie z. B. FN + F3 oder der CRT/LCD-Taste wird die externe Anzeige ein- bzw. ausgeschaltet. Suchen Sie nach einer Funktionstaste mit der Aufschrift CRT/LCD oder einem Monitor-Symbol auf der Tastatur des Notebooks. Drücken Sie gleichzeitig die Funktionstaste FN und die Taste mit dem Symbol. Informationen zu den Tastenkombinationen Ihres Notebooks finden Sie in der Dokumentation zum Notebook.

Anschließen eines Monitors

Wenn Sie eine Präsentation sowohl auf einem Monitor als auch auf der Leinwand ansehen möchten, können Sie an den MONITOR OUT-Signal-Ausgang des Projektor einen externen Monitor unter Verwendung eines VGA-Kabels anschließen. Gehen Sie dabei folgendermaßen vor:

1. Schließen Sie den Projektor an einen Computer wie unter „Anschließen eines

Computers“ auf Seite 20 beschrieben an.

2. Nehmen Sie ein geeignetes VGA-Kabel zur Hand (es ist nur eines im Lieferumfang enthalten) und schließen Sie ein Ende des Kabels an den D-Sub-Eingang des Monitors an.

Oder, wenn der Monitor eine DVI-Eingangsbuchse besitzt, schließen Sie das DVIEnde eines VGA-zu-DVI-A-Kabels an die DVI-Eingangsbuchse des Monitors an.

3. Schließen Sie das andere Ende des Kabels an den MONITOR OUT-Anschluss des Projektors an.

Der Ausgang MONITOR OUT funktioniert nur, wenn eine Verbindung mit COMPUTER IN 1 am Projektor besteht.

Um diese Verbindungsmethode zu verwenden, wenn sich der Projektor im Standbymodus befindet, schalten Sie die Funktion Aktiver VGA-Ausgang im Menü QUELLE > StandbyEinstellungen ein.

Page 26

Anschließen von Videoquellgeräten

Sie können Ihren Projektor an verschiedene Geräte anschließen, die als Videoquelle dienen, sofern diese über einen der folgenden Ausgänge verfügen:

• HDMI

• Component-Video

•S-Video

• Video (Composite)

Für den Anschluss des Projektors an ein Gerät, das als Videoquelle dienen soll, wird nur eine der obigen Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. Meistens hängt die gewählte Methode von der Verfügbarkeit passender Ausgänge am Projektor und der Videoquelle ab. Die Methoden werden im Folgenden beschrieben:

Beste Videoqualität

Die beste zur Verfügung stehende Verbindungsmethode ist HDMI. Wenn das Quellgerät mit einem HDMI-Anschluss ausgestattet ist, können Sie eine nicht komprimierte digitale Videoqualität genießen.

Unter „Anschließen an ein HDMI-Gerät“ auf Seite 22 erfahren Sie u.a., wie Sie den Projektor an ein HDMI-Quellgerät anschließen.

Wenn keine HDMI-Quelle zur Verfügung steht, ist das nächstbeste Videosignal Component-Video (nicht zu verwechseln mit Composite-Video). Digitale TV-Tuner und DVD-Player verfügen über einen nativen Component-Video-Ausgang. Wenn Ihr Gerät damit ausgestattet ist, sollten Sie diese Verbindungsmethode der Composite-VideoVerbindung vorziehen.

Unter „Anschließen eines Component-Video-Quellgerätes“ auf Seite 22 erfahren Sie, wie Sie den Projektor an ein Component-Video-Gerät anschließen können.

Gute Videoqualität

Die S-Video-Methode bietet eine bessere analoge Videoqualität als das standardmäßige Composite-Video. Wenn Ihre Videoquelle sowohl über einen Composite-Video- als auch einen S-Video-Ausgang verfügt, sollten Sie sich für die Verbindung über S-Video entscheiden.

Unter „Anschließen eines S-Video-Quellgerätes“ auf Seite 23 erfahren Sie, wie Sie den Projektor an ein S-Video-Gerät anschließen.

Schlechteste Videoqualität

Das analoge Composite-Video bietet zwar eine völlig akzeptable Qualität für Ihren Projektor, das Ergebnis ist jedoch nicht optimal. Von den hier beschriebenen Methoden bietet Composite-Video die schlechteste Videoqualität.

Siehe „Anschließen eines Composite-Video-Quellgerätes“ auf Seite 23, um zu erfahren, wie Sie den Projektor an ein Composite-Video-Gerät anschließen können.

Anschließen von Audiogeräten

Der Projektor verfügt über integrierte Mono-Lautsprecher mit einfachen Audiofähigkeiten, die ausschließlich auf Datenpräsentationen für geschäftliche Zwecke ausgelegt sind. Für die Reproduktion von Stereoaudio, wie dies von Heimkinoanwendungen möglicherweise erwartet wird, ist der Lautsprecher weder konzipiert noch gedacht. Jedes StereoaudioEingangssignal (sofern angeschlossen) wird über den Projektorlautsprecher zu einem gemeinsamen Monoaudio-Ausgangssignal vermischt.

Page 27

Sie können während einer Präsentation die Projektorlautsprecher (gemischtes Mono)

VGA-Komponenten-Adapter (ViewSonic P/N: CB-00008906)

verwenden und zudem separate verstärkte Lautsprecher an die Audioausgangsbuchse des Projektors anschließen. Bei dem Audioausgang handelt es sich um ein gemischtes MonoSignal, das von den Projektoreinstellungen für Lautstärke und Stummschaltung gesteuert wird.

Falls Sie über ein separates Tonsystem verfügen, ist es empfehlenswert, den Audioausgang Ihrer Videoquelle an dieses Tonsystem anzuschließen und nicht an den Monoaudioprojektor.

Anschließen an ein HDMI-Gerät

Verwenden Sie ein HDMI-Kabel, wenn Sie eine Verbindung zwischen dem Projektor und HDMI-Geräten herstellen.

1. Schließen Sie das eine Ende eines HDMI-Kabels an den HDMI-Ausgang des Videoquellgerätes an.

2. Schließen Sie das andere Ende des Kabels an den HDMI-Eingang des Projektors an.

Im unwahrscheinlichen Fall, dass Sie den Projektor über den HDMI-Eingang des Projektors an einen DVD-Player anschließen und das projizierte Bild falsche Farben aufweist, ändern Sie den Farbbereich nach YUV. Siehe „HDMI Eingangseinstellungen ändern“ auf Seite 31 für weitere Einzelheiten.

Der Projektor kann nur ein gemischtes Monoaudiosignal wiedergeben, auch wenn ein Stereosignal eingeht. Unter „Anschließen von Audiogeräten“ auf Seite 21 finden Sie weitere Einzelheiten.

Anschließen eines Component-Video-Quellgerätes

Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Component-VideoAusgänge verfügt:

• Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren.

• Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des

Gerätes in Frage kommt.

1. Schließen Sie ein Ende eines VGA (D-Sub)-Component Adapterkabels mit den 3 RCA-Steckern an die Component-Video-Ausgänge der Videoquelle an. Schieben Sie die farblich gekennzeichneten Stecker in die entsprechend farblich gekennzeichneten Buchsen ein: Grün in Grün, Blau in Blau und Rot in Rot.

2. Schließen Sie das andere Ende des VGA (D-Sub)-Component Adapterkabels (mit einem D-Sub-Stecker) an die Buchse COMPUTER IN 1 oder COMPUTER IN 2 des Projektors an.

Der Projektor kann nur ein gemischtes Monoaudiosignal wiedergeben, auch wenn ein Stereosignal eingeht. Unter „Anschließen von Audiogeräten“ auf Seite 21 finden Sie weitere Einzelheiten.

Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden.

Page 28

Anschließen eines S-Video-Quellgerätes

Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über einen freien S-VideoAusgang verfügt:

• Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren.

• Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des

Gerätes in Frage kommt.

1. Schließen Sie ein Ende eines S-Videokabels an den S-Video-Ausgang des Gerätes an, das als Videoquelle dient.

2. Schließen Sie das andere Ende des S-Videokabels an den S-VIDEO-Anschluss des Projektors an.

Der Projektor kann nur ein gemischtes Monoaudiosignal wiedergeben, auch wenn ein Stereosignal eingeht. Unter „Anschließen von Audiogeräten“ auf Seite 21 finden Sie weitere Einzelheiten.

Wenn Sie bereits eine Component-Video-Verbindung zwischen dem Projektor und diesem S-Video-Gerät mit Hilfe von Component-Video-Anschlüssen hergestellt haben, brauchen Sie dieses Gerät nicht über eine S-Video-Verbindung anzuschließen, da Sie dabei nur eine unnötige zweite Verbindung mit schlechterer Bildqualität erhalten. Unter „Anschließen von

Videoquellgeräten“ auf Seite 21 finden Sie weitere Einzelheiten.

Anschließen eines Composite-Video-Quellgerätes

Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Composite-VideoAusgänge verfügt:

• Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren.

• Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des

Gerätes in Frage kommt.

1. Schließen Sie ein Ende eines Videokabels an den Composite-Video-Ausgang des Gerätes an, das als Videoquelle dient.

2. Schließen Sie das andere Ende des Videokabels an den VIDEO-Anschluss des Projektors an.

Der Projektor kann nur ein gemischtes Monoaudiosignal wiedergeben, auch wenn ein Stereosignal eingeht. Unter „Anschließen von Audiogeräten“ auf Seite 21 finden Sie weitere Einzelheiten.

Sie brauchen dieses Gerät nur dann über eine Composite-Video-Verbindung anzuschließen, wenn die Component-Video- und S-Video-Eingänge nicht verfügbar sind. Siehe „Anschließen

von Videoquellgeräten“ auf Seite 21 für Einzelheiten.

Page 29

Wiedergabe von Ton über den Projektor

Sie können während einer Präsentation den Projektorlautsprecher (gemischtes Mono) verwenden und zudem separate verstärkte Lautsprecher an die AUDIO OUT-Anschlüsse des Projektors anschließen.

Falls Sie über ein separates Tonsystem verfügen, ist es empfehlenswert, den Audioausgang Ihrer Videoquelle an dieses Tonsystem anzuschließen und nicht an den Monoaudioprojektor.

Sie können auch ein Mikrofon verwenden, um Ton über den Lautsprecher des Projektors auszugeben, wenn das EINSTELLUNGEN: Erweitert > Audioeinstellungen > Audio In 2 Menü auf Mikrofon eingestellt ist. Siehe „Anpassen de Audio In 2 Einstellung

(für ausgewählte Modelle)“ auf Seite 53 für weitere Einzelheiten.

Nach dem Anschließen kann das Audio über die OSD-Menüs des Projektors geregelt werden. Siehe „Einstellung des Tons“ auf Seite 52 für weitere Einzelheiten.

Über den Mikrofoneingang

• Wenn Sie ein Mikrofon verwenden möchten, schließen Sie ein Mikrofon mit einem

3,5 Minibuchsenkabel an den Projektor an.

• Sie können ein Drahtlos-Mikrofon verwenden, solange ein Drahtlos-Modul an den

Mikrofoneingang des Projektors angeschlossen ist und es problemlos mit den verbundenen Geräten funktioniert. Um eine einwandfreie Verwendung des DrahtlosMikrofons zu gewährleisten, sollten Sie sicherstellen, dass das Mikrofon mit den in der folgenden Tabelle aufgelisteten Spezifikationen konform ist.

Signal Parameter Min. Ty p Max.

Wandlerprinzip Dynamisch

Mikrofon

Impedanz 300 1K Ohm Frequenzgang 600 16k Hz

• Die Mikrofonlautstärke lässt sich auf zweierlei Weise einstellen.

• Stellen Sie die Lautstärke direkt im Menü EINSTELLUNGEN: Erweitert >

Audioeinstellungen > Mikrofonlautstärke ein.

• Stellen Sie die Projektorlautstärke im Menü EINSTELLUNGEN: Erweitert >

Audioeinstellungen > Audioeinstellungen > Audiolautstärke ein oder drücken Sie die (Lautstärke)-Tasten auf der Fernbedienung. (Die Einstellung der

Projektorlautstärke beeinflusst die Lautstärke des Mikrofons.)

• Sollte das Mikrofon nicht funktionieren, prüfen Sie die Lautstärke und die

Kabelverbindung.

• Wenn Sie sich zu nah am Lautsprecher des Projektors befinden, hören Sie

möglicherweise Feedback-Rauschen vom Mikrofon. Entfernen Sie das Mikrofon weiter vom Lautsprecher des Projektors. Je größer die Lautstärke ist, die Sie benötigen, desto größer muss der Abstand zum Lautsprecher sein, um das Rauschen zu vermeiden.

Page 30

Verwendung der Kabeldurchlassabdeckung (für ausgewählte Modelle)

Die Kabeldurchlassabdeckung hilft Ihnen beim Verdecken und Verlegen der Kabel, die an der Rückseite des Projektors angeschlossen sind. Dies ist besonders dann hilfreich, wenn der Projektor an der Decke oder Wand montiert ist.

1. Stellen Sie sicher, dass die Kabel richtig mit dem Projektor verbunden sind.

2. Bringen Sie die Kabeldurchlassabdeckung an der Rückseite des Projektors an.

3. Ziehen Sie die Schrauben zur Sicherung der Kabeldurchlassabdeckung an.

Page 31

Bedienung

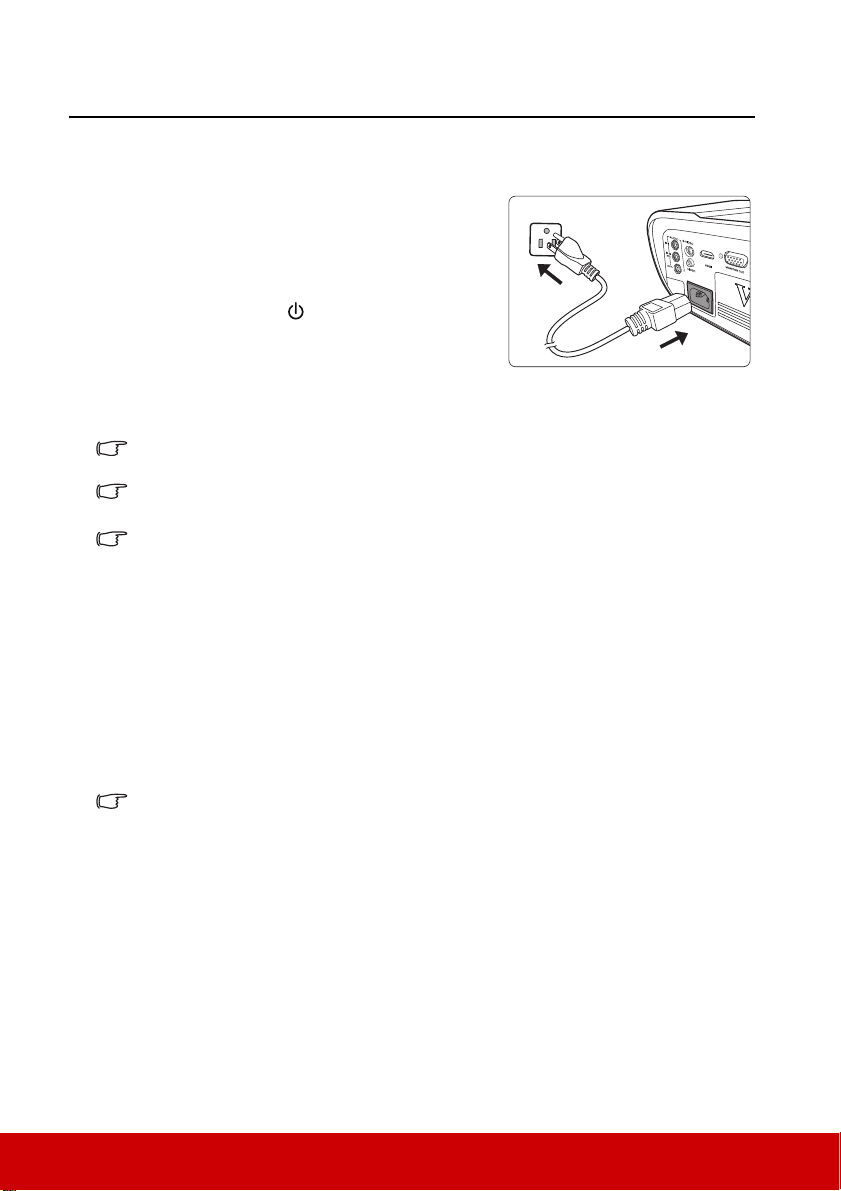

Einschalten des Projektors

1. Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist).

2. Entfernen Sie die Schutzkappe (Falls verfügbar).

3. Drücken Sie auf Power, um den Projektor zu starten. Wenn die Lampe aufleuchtet, hören Sie einen „Strom-Ein-Signalton“. Die POWER (Kontrollleuchte) bleibt blau, solange der Projektor eingeschaltet ist.

Drehen Sie ggf. am Fokusring, um die Schärfe des Bildes einzustellen.

Wenn der Projektor nach der letzten Verwendung noch warm ist, wird zunächst das Kühlgebläse für ca. 60 Sekunden aktiviert, bevor die Lampe eingeschaltet wird.

Um die Lampe zu schonen und ihre Lebensdauer zu verlängern, sollten Sie nach Einschalten des Projektors mindestens 5 Minuten warten, bevor Sie ihn wieder ausschalten.

Wenn Sie den Signalton deaktivieren möchten, siehe „Ausschalten von Ton Ein/Aus“ auf

Seite 53 für weitere Einzelheiten.

4. Wenn Sie den Projektor zum ersten Mal einschalten, wählen Sie nach der Anzeige der Anweisungen auf dem Bildschirm eine Sprache für das OSD-Menü aus.

5. Schalten Sie alle angeschlossenen Geräte ein.

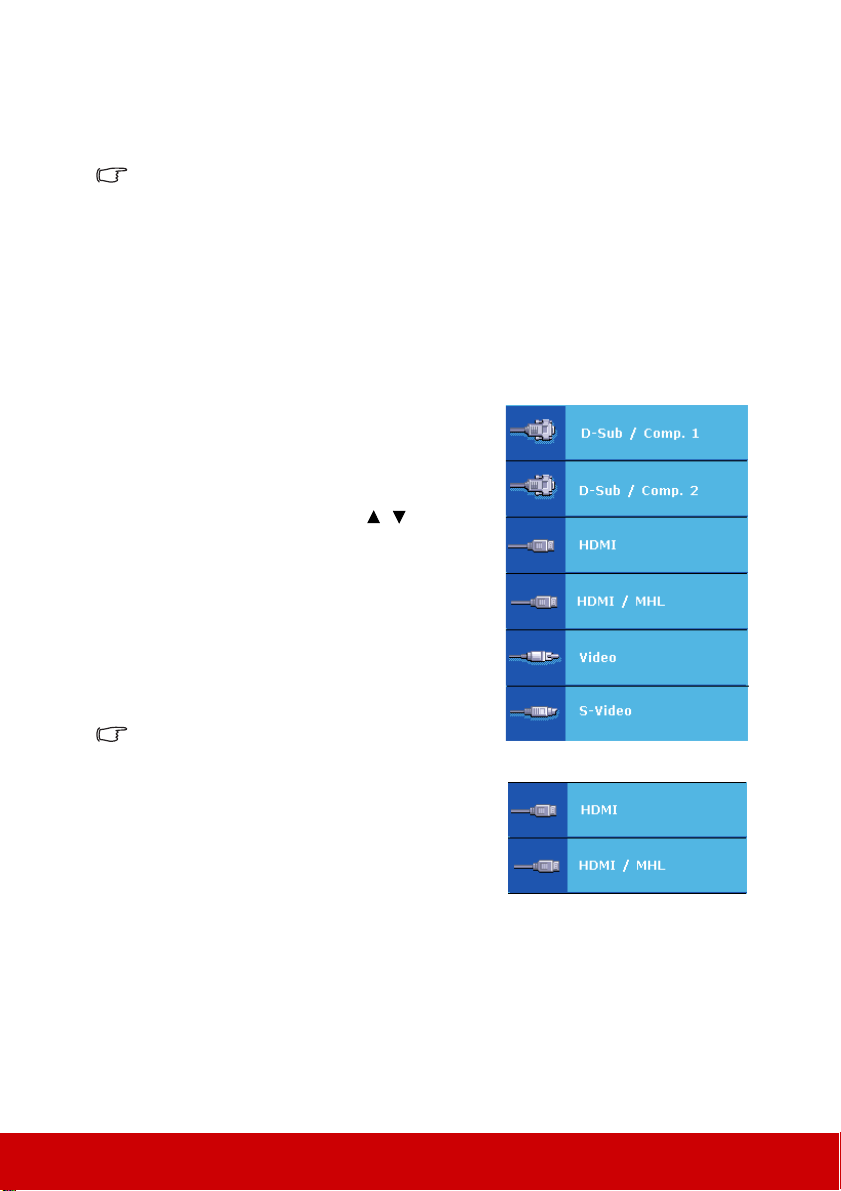

6. Der Projektor sucht nach Eingangssignalen. Das gerade geprüfte Eingangssignal wird in der oberen linken Ecke der Leinwand angezeigt. Erkennt der Projektor kein gültiges Signal, wird die Meldung „Kein Signal“ solange angezeigt, bis ein Eingangssignal gefunden wurde.

Sie können auch auf Source drücken, um Ihr gewünschtes Eingangssignal auszuwählen. Siehe „Wechseln des Eingangssignals“ auf Seite 30 für weitere Einzelheiten.

Wenn die Frequenz/Auflösung des Eingangssignals den Betriebsbereich des Projektors überschreitet, wird die Meldung „Bereich überschritten“ auf einer leeren Leinwand angezeigt. Wechseln Sie zu einem Eingangssignal, das mit der Auflösung des Projektors kompatibel ist, oder legen Sie für das Eingangssignal eine niedrigere Einstellung fest. Siehe „Timingtabelle“

auf Seite 76 für weitere Einzelheiten.

Page 32

Verwendung der Menüs

Aktuelles Eingangssignal

Hauptmenüsymbol

Untermenü

Markierung

Zur vorherigen Seite zurückkehren oder beenden.

Status

Bildschirmfarbe Bildformat

Phase H-Größe Zoom

Aus

Auto

MENÜ Beenden

Analog RGB

ENTER

Schrägposition

Position

Eckenanp. Bildschirmfarbe Bildformat

Eckenanp.

Phase H-Größe Zoom

Aus

Auto

MENÜ

Beenden

Schrägposition

Analog RGB

Position

Projektorposition Menüeinstellungen Timer

Bildschirmaufn.

Startbild

Meine Schaltfläche

Analog RGB

MENÜ

Beenden

Tisch vorne

Deaktiviert

ViewSonic

Auto

DeutschSprache

Erweitert

Projektorposition Menüeinstellungen Timer

Bildschirmaufn.

Startbild

Meine Schaltfläche

Analog RGB

MENÜ Beenden

Tisch vorne

Deaktiviert ViewSonic

Auto

DeutschSprache

Erweitert

Der Projektor ist mit On-Screen Display (OSD)-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können.

Die folgenden OSD-Bildschirmabbildungen dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden.

Es folgt ein Überblick über das OSD-Menü.

Bitte wählen Sie zuerst Ihre Sprache aus, um die OSD-Menüs zu verwenden.

1. Drücken Sie auf Menu, um das

OSD-Menü zu aktivieren.

2. Verwenden Sie / , um das Menü EINSTELLUNGEN: Standard zu markieren.

: DISPLAY

: BILD

: QUELLE

3. Drücken Sie auf , um

Sprache zu markieren, und drücken Sie auf / , um eine

Sprache auszuwählen.

4. Drücken Sie zwei* Mal auf

Exit, um das Menü zu verlassen und die Einstellungen zu speichern.

*Der erste Tastendruck schaltet zurück zum Hauptmenü, der zweite schließt das OSD-Menü.

: EINSTELLUNGEN: Standard

: EINSTELLUNGEN: Erweitert

: INFORMATIONEN

Page 33

Verwendung der Passwortfunktion

NEUES PASSWORT EINGEBEN

Passwortfehler

Erneut versuchen.

Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im On-Screen Display (OSD)-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite 27.

Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. Notieren Sie sich deshalb das Passwort und bewahren Sie die Notiz an einem sicheren Ort auf.

Einstellen eines Passwortes

Nachdem ein Passwort festgelegt und die Einschaltsperre aktiviert wurde, kann der Projektor nur dann eingesetzt werden, wenn bei jedem Einschalten das richtige Passwort eingegeben wird.

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Erweitert > Sicherheitseinstell.

2. Drücken Sie auf Enter. Es wird dann die Seite Sicherheitseinstell. angezeigt.

3. Markieren Sie Einschaltsperre und wählen Sie Ein aus, indem Sie auf / drücken.

4. Wie rechts abgebildet, stehen die vier Pfeiltasten ( , , , ) jeweils für 4 Stellen (1, 2, 3, 4). Drücken Sie je nach dem Passwort, das Sie einstellen möchten, die Pfeiltasten, um das sechsstellige Passwort einzugeben.

5. Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben. Nachdem das Passwort eingestellt wurde, kehrt das OSD-Menü zur Seite Sicherheitseinstell. zurück.

6. Um das OSD zu verlassen, drücken Sie auf Exit.

Zurück

Wenn Sie das Passwort vergessen haben

Wenn die Passwortfunktion aktiviert wurde, werden Sie aufgefordert, das sechsstellige Passwort immer dann einzugeben, wenn Sie den Projektor einschalten. Bei Eingabe eines falschen Passwortes wird die rechts abgebildete Passwort-Fehlermeldung 5 Sekunden lang angezeigt, gefolgt von der Meldung „PASSWORT EINGEBEN“. Sie können es erneut versuchen, indem Sie ein weiteres sechsstelliges Passwort eingeben. Wenn Sie das Passwort nicht in diesem Handbuch notiert haben und sich überhaupt nicht daran erinnern können, leiten Sie einen Passwortrückruf ein. Siehe

„Einleitung eines Passwortrückrufes“ auf Seite 29 für weitere Einzelheiten.

Wenn Sie 5 Mal in Folge ein falsches Passwort eingeben, wird der Projektor automatisch nach kurzer Zeit ausgeschaltet.

Page 34

Einleitung eines Passwortrückrufes

Notieren Sie den Rückrufcode und wenden Sie sich an ViewSonic. Kundendienst.

Rückrufcode:

X X X X

PASSWORTRÜCKRUF

Beenden

1. Drücken Sie 3 Sekunden lang auf der Fernbedienung auf Auto Sync. Auf dem Display des Projektors wird eine kodierte Nummer angezeigt.

2. Notieren Sie die Nummer und schalten Sie den Projektor aus.

3. Wenden Sie sich an ein Servicecenter vor Ort, um die Nummer zu dekodieren. Sie werden u. U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind.

„XXXX“ in den obigen Abbildungen sind Nummern, welche sich von Modell zu Modell unterscheiden.

Änderung des Passwortes

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Erweitert > Sicherheitseinstell. > Passwort ändern.

2. Drücken Sie auf Enter. Die Meldung „AKTUELLES PASSWORT EINGEBEN“ wird angezeigt.

3. Geben Sie das alte Passwort ein.

• Wenn das Passwort richtig ist, wird eine weitere Meldung „NEUES

PASSWORT EINGEBEN“ angezeigt.

• Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung

5 Sekunden lang angezeigt. Anschließend wird die Meldung „AKTUELLES PASSWORT EINGEBEN“ angezeigt, damit Sie es erneut versuchen können. Sie können auf Exit drücken, um abzubrechen, oder es mit einem anderen Passwort versuchen.

4. Geben Sie ein neues Passwort ein.

5. Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben.

6. Sie haben dem Projektor damit erfolgreich ein neues Passwort zugewiesen. Vergessen Sie nicht, das neue Passwort einzugeben, wenn Sie den Projektor das nächste Mal starten.

7. Um das OSD zu verlassen, drücken Sie auf Exit.

Die eingegebenen Stellen werden auf dem Display als Sternchen angezeigt. Notieren Sie sich das Passwort und bewahren Sie die Notiz an einem sicheren Ort auf.

Deaktivierung der Passwort-Funktion

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Erweitert > Sicherheitseinstell. > Einschaltsperre.

2. Drücken Sie auf / , um Aus auszuwählen.

3. Die Meldung „PASSWORT EINGEBEN“ wird angezeigt. Geben Sie das aktuelle Passwort ein.

• Wenn das Passwort nicht korrekt ist, geht das OSD-Menü zur Seite

Sicherheitseinstell. zurück, wobei „Aus“ in der Zeile von Einschaltsperre angezeigt wird. Beim nächsten Einschalten des Projektors brauchen Sie das Passwort nicht mehr einzugeben.

Page 35

Beachten Sie, dass die Passwort-Funktion zwar deaktiviert ist, Sie das alte Passwort jedoch

PJD6252L/PJD6551W/ PJD7326/PJD7526W

PJD7720HD

für den Fall bereithalten sollten, dass Sie die Passwort-Funktion durch Eingabe des alten Passwortes wieder reaktivieren müssen.

Wechseln des Eingangssignals

Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden.

Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü QUELLE auf Ein gestellt ist, wenn der Projektor automatisch nach den Signalen suchen soll.

Sie können das gewünschte Signal auch manuell auswählen, indem Sie auf eine der Quellenauswahltasten auf der Fernbedienung drücken oder der Reihe nach durch die verfügbaren Eingangssignale gehen.

1. Drücken Sie auf Source. Eine

2. Drücken Sie wiederholt auf / bis das

Siehe „Technische Daten des Projektors“ auf Seite 73 für die native Anzeigeauflösung auf diesem Projektor. Um bestmögliche Anzeigeergebnisse zu erzielen, sollten Sie nach Möglichkeit ein Eingangssignal auswählen und verwenden, das diese Auflösung ausgeben kann. Andere Auflösungen werden, entsprechend der Einstellung für das „Bildformat“, auf den Projektor angepasst, wobei es zu Verzerrungen und zum Verschwimmen des Bildes kommen kann. Siehe „Auswahl des Bildformats“ auf

Seite 35 für weitere Einzelheiten.

• Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung

5 Sekunden lang angezeigt. Anschließend wird die Meldung „PASSWORT

EINGEBEN“ angezeigt, damit Sie es erneut versuchen können. Sie können auf Exit drücken, um abzubrechen, oder es mit einem anderen Passwort versuchen.

Quellenauswahlleiste wird angezeigt.

gewünschte Signal ausgewählt ist. Drücken Sie dann auf Enter.

Sobald eine Quelle entdeckt wurde, werden auf dem Bildschirm für ein paar Sekunden Informationen über sie angezeigt. Wenn mehrere Geräte an den Projektor angeschlossen sind, wiederholen Sie die Schritte 1-2, um nach einem weiteren Signal zu suchen.

Page 36

HDMI Eingangseinstellungen ändern

Falls Sie den Projektor an ein Gerät (wie z.B. einem DVD oder Blu-ray Player) über den HDMI Eingang des Projektors anschließen möchten und die projizierte Bild falsche Farben anzeigt, ändern Sie bitte den Farbraum auf einen Bereich, der dem Farbraum des Ausgabegerätes entspricht.

Gehen Sie folgendermaßen vor:

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü BILD > HDMI- Einstellungen.

2. Drücken Sie auf Enter.

3. Markieren Sie HDMI-Format und drücken Sie auf / zur Auswahl eines Farbraums, welcher der Farbraumeinstellung des angeschlossenen Ausgabegerätes entspricht.

• RGB: Stellt den Farbraum auf RGB ein.

• YUV: Stellt den Farbraum auf YUV ein.

• Auto: Stellt den Projektor auf die automatische Erkennung der

Farbraumeinstellung des Eingangssignals ein.

4. Markieren Sie HDMI Bereich und drücken Sie auf / zur Auswahl eines HDMI Farbraums, welcher der Farbbereichseinstellung des angeschlossenen Ausgabegerätes entspricht.

• Verbessert: Stellt den HDMI Farbbereich auf 0 – 255 ein.

• Normal: Stellt den HDMI Farbbereich auf 15 – 235 ein.

• Auto: Stellt den Projektor auf die automatische Erkennung des HDMI Bereichs

des Eingangssignals ein.

Diese Funktion steht nur zur Verfügung, wenn der HDMI-Eingang verwendet wird.

Lesen Sie die Dokumentation des Gerätes, um mehr über den Farbraum und den HDMI Bereich zu erfahren.

Einstellen des projizierten Bildes

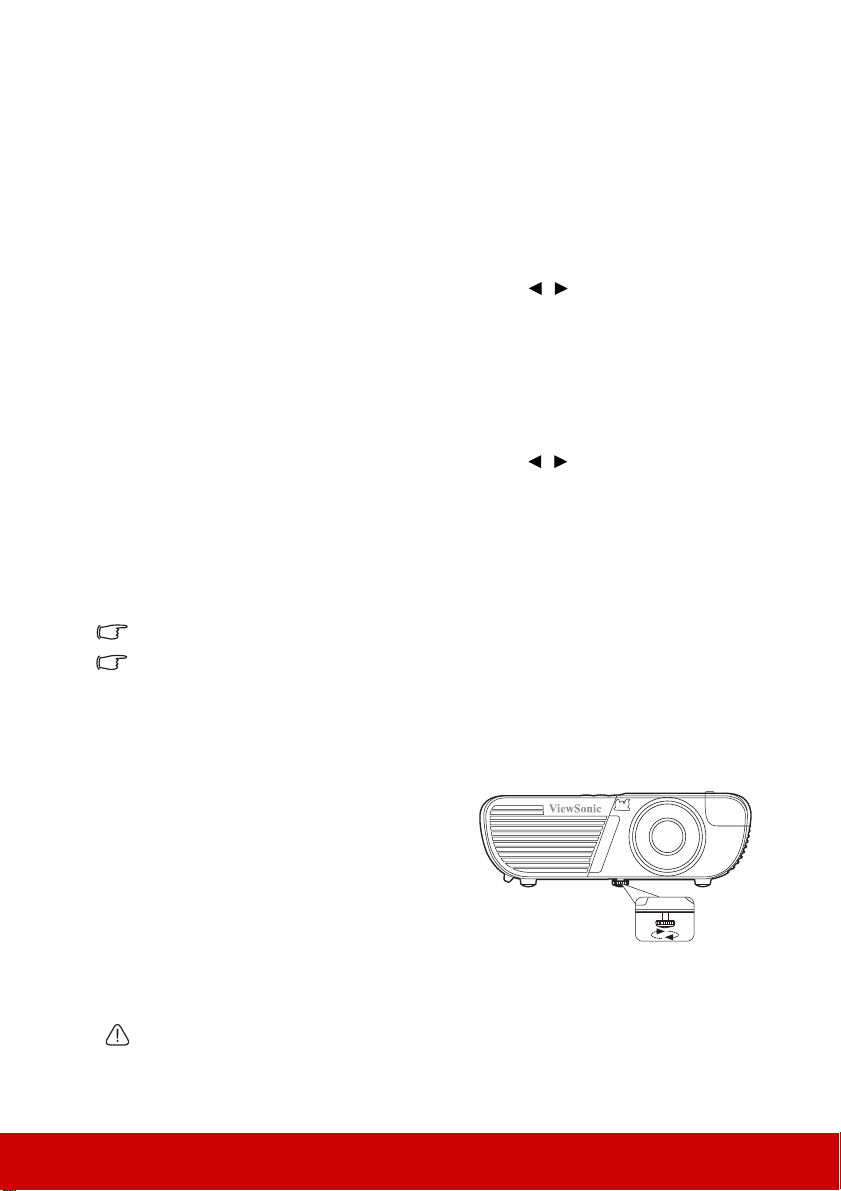

Einstellung des Projektionswinkels

Der Projektor besitzt einen Einstellfuß. Er verändert die Bildhöhe und den vertikalen Projektionswinkel. Schrauben Sie den Einstellfuß an, um den Winkel so einzustellen, dass sich das Bild an der gewünschten Stelle befindet.

Wenn der Projektor nicht auf einer ebenen Fläche steht oder die Leinwand und der Projektor nicht senkrecht zueinander ausgerichtet sind, entsteht eine Schrägprojektion des Bildes. Um dies zu korrigieren, lesen Sie „Korrektur der

Schrägprojektion“ auf Seite 32 für weitere

Einzelheiten.

Blicken Sie während des Betriebs nicht direkt in die Projektorlinse. Durch das intensive Licht können Ihre Augen möglicherweise geschädigt werden.

Page 37

Automatische Einstellung des Bildes

Drücken Sie auf

Drücken Sie auf /Drücken Sie auf

(nur PJD7326/PJD7526W)

In manchen Fällen müssen Sie möglicherweise die Bildqualität optimieren. Drücken Sie dazu auf Auto Sync auf der Fernbedienung. Innerhalb von 5 Sekunden stellt die integrierte intelligente Funktion für die automatische Einstellung die Werte für Frequenz und Takt auf die beste Bildqualität ein.

Die Informationen zur aktuellen Quelle werden 3 Sekunden lang in der linken oberen Ecke des Bildschirmes angezeigt.

Während Automatische Einstellung aktiv ist, ist das Projektionsbild ausgeblendet.

Diese Funktion steht nur zur Verfügung, wenn PC D-Sub Eingangssignal (analoges RGB) ausgewählt ist.

Feinabstimmung der Bildschärfe

1. Stellen Sie die gewünschte Bildgröße mit dem Zoomrad ein.

Korrektur der Schrägprojektion

Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus.

Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden manuellen Schritte durchführen.

• Verwendung der Fernbedienung

1. Drücken Sie auf ///, um die Seite

Schrägpositionskorrektur anzuzeigen.

2. Drücken Sie auf , um die Schrägposition oben im Bild zu korrigieren. Drücken Sie auf

, um die Schrägposition unten im Bild zu korrigieren. Drücken Sie auf , um die Schrägposition auf der rechten Seite des Bildes zu korrigieren. Drücken Sie auf , um die Schrägposition auf der linken Seite des Bildes zu korrigieren.

• Verwendung des OSD-Menüs

Für PJD6252L/PJD6551W/PJD7720HD:

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü

2. Drücken Sie auf Enter. Die Korrekturseite Schrägposition wird angezeigt.

3. Drücken Sie auf , um die Schrägposition oben im Bild zu korrigieren. Drücken Sie auf , um die Schrägposition unten im Bild zu korrigieren.

2. Stellen Sie bei Bedarf durch Drehen des Fokusrings die Bildschärfe ein.

DISPLAY > Schrägposition.

Page 38

Für PJD7326/PJD7526W:

Eckenanp.

Drücken Sie zum Speichern oder Beenden auf [Menu/Exit].

[Eckenanp.] wird zurückgesetzt, wenn [Schrägposition] angepasst wird.

Halten Sie [Enter] zum Zurücksetzen 2 Sek. lang gedrückt.

Bei Anzeige dieser Seite 2 Sekunden lang auf Enter drücken, um die Einstellungen in allen 4 Ecken zurückzusetzen.

Eckenanp.

[Enter] nach Auswahl drücken.

Drücken Sie zur Rückkehr auf [Menu/Exit].

Halten Sie [Enter] zum Zurücksetzen 2 Sek. lang gedrückt.

Zeigt die ausgewählte Ecke an.

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü

DISPLAY >

Schrägposition.

2. Drücken Sie auf Enter. Die Korrekturseite Schrägposition wird angezeigt.

3. Drücken Sie auf Vertikal und auf , um die Schrägposition oben im Bild zu

korrigieren oder drücken Sie auf , um die Schrägposition unten im Bild zu korrigieren.

4. Sie können auch Horizontal markieren und auf drücken, um die Schrägposition

auf der rechten Seite des Bildes zu korrigieren. Drücken Sie auf , um die Schrägposition auf der linken Seite des Bildes zu korrigieren.

4 Ecken anpassen (PJD7326/PJD7526W)

Sie können die Form und Größe eines Bildes manuell anpassen, das an allen Seiten ungleichmäßig rechteckig ist.

1. Sie können Folgendes tun, um die Eckenanp.

Seite anzuzeigen:

i. Drücken Sie auf Enter. ii. Öffnen Sie das OSD-Menü und gehen Sie

zum Menü drücken Sie auf Enter. Die Seite Eckenanp. wird angezeigt.

2. Drücken Sie auf / / / , um die anzupassende Ecke auszuwählen und drücken Sie auf Enter.

DISPLAY > Eckenanp. und

3. Drücken Sie auf / zur Auswahl einer Anpassungsmethode, die Ihrem Bedarf entspricht und drücken Sie auf Enter.

4. Wie auf dem Bildschirm angezeigt ( / für eine 45-Grad Winkelanpassung und / /

/ für eine 90-Grad Anpassung), drücken

Sie auf / / / , um die Form und Größe anzuzeigen. Sie können auf Menu oder Exit drücken, um zu einem vorherigen Schritt zurückzukehren. Wenn Sie 2 Sekunden lang auf Enter drücken, werden die Einstellungen in der ausgewählten Ecke zurückgesetzt.

Page 39

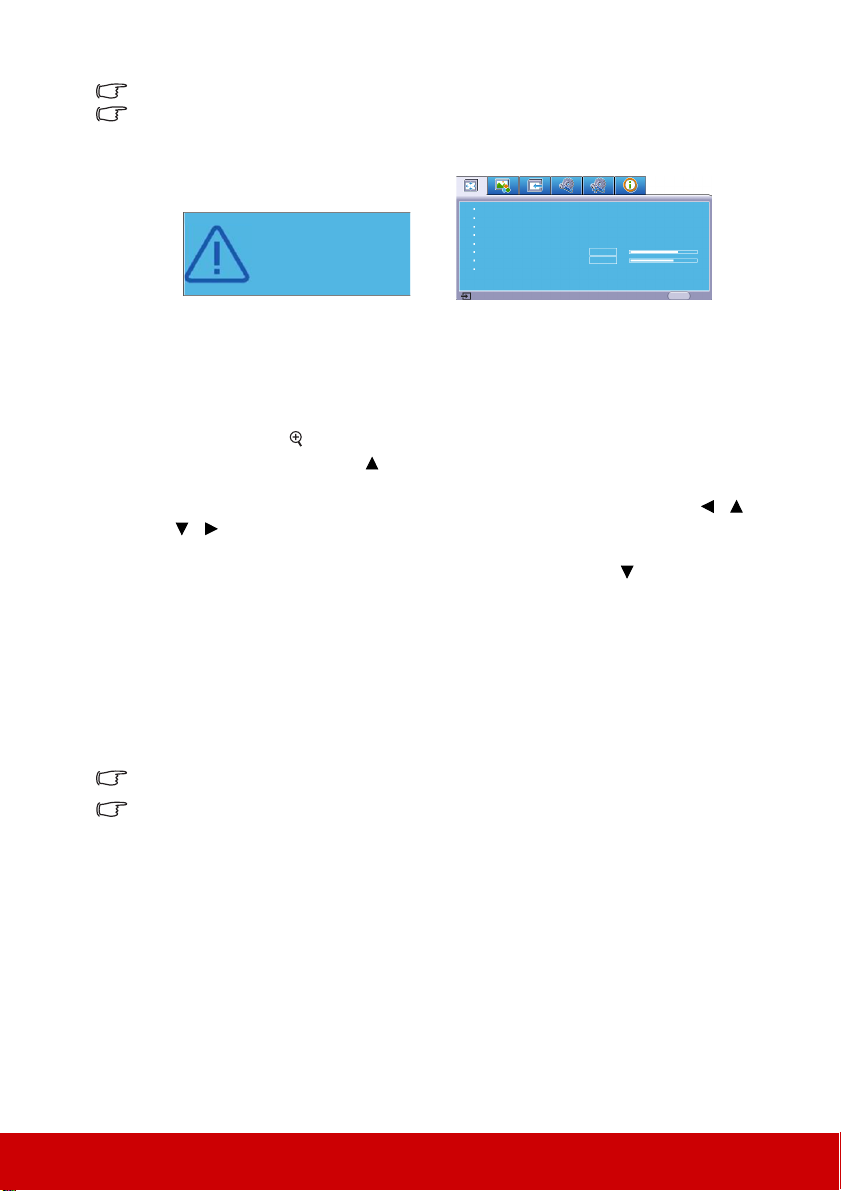

Die Anpassung der Schrägposition wird die Eckenanp. Einstellungen zurücksetzen.

Bitte Eckenanp. zurücksetzen

oder Bildformat wechseln

Bildschirmfarbe Bildformat

Eckenanp.

Phase H-Größe Zoom

Aus

Auto

MENÜ

Beenden

Schrägposition

Analog RGB

Position

Nach der Änderung der Eckenanp. Einstellungen werden einige Seitenverhältnisse oder Timings nicht verfügbar sein. Wenn dies geschieht, setzen Sie die Einstellungen an allen 4 Ecken zurück. Die folgenden Meldungen werden angezeigt:

Vergrößerung des Bildes und Suche nach Details

Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren.

• Verwendung der Fernbedienung

1. Drücken Sie auf auf der Fernbedienung, um die Zoomleiste anzuzeigen.

2. Drücken Sie wiederholt auf , um das Bild auf die gewünschte Größe zu vergrößern.

3. Wenn Sie das Bild verschieben möchten, drücken Sie auf Enter, um den Schwenkmodus zu wechseln. Drücken Sie dann auf die Richtungspfeiltasten ( , ,

, ), um das Bild zu verschieben.

4. Wenn Sie das Bild verkleinern möchten, drücken Sie auf Enter, um zur Vergrößern/ Verkleinern-Funktion zurück zu wechseln. Drücken Sie dann auf , um die ursprüngliche Größe des Bildes wiederherzustellen. Sie können auch auf Auto Sync auf der Fernbedienung drücken, um die ursprüngliche Größe des Bildes wiederherzustellen.

• Verwendung des OSD-Menüs

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü

2. Drücken Sie auf Enter. Die Zoomleiste wird angezeigt.

3. Wiederholen Sie die Schritte 2-4 im Abschnitt Verwendung der Fernbedienung weiter oben.

Dieser anpassbare Bereich könnte je nach Seitenverhältnis variieren.

Das Bild kann nur verschoben werden, nachdem es vergrößert wurde. Sie können das Bild weiter vergrößern, um noch mehr Details anzuzeigen.

DISPLAY > Zoom.

Page 40

16:10-Bild

15:9-Bild

4:3-Bild

16:9-Bild 16:10-Bild

Auswahl des Bildformats

Das „Bildformat“ beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Die meisten analogen Fernseher und Computer besitzen das Format 4:3, Digitales TV und DVDs besitzen dagegen in der Regel das Format 16:9.

Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht.

So ändern Sie das Format des projizierten Bildes (unabhängig vom Bildformat der Quelle):

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü

2. Drücken Sie auf / , um das Bildformat auszuwählen, das dem Format des Videosignals bzw. Ihren Anzeigebedürfnissen entspricht.

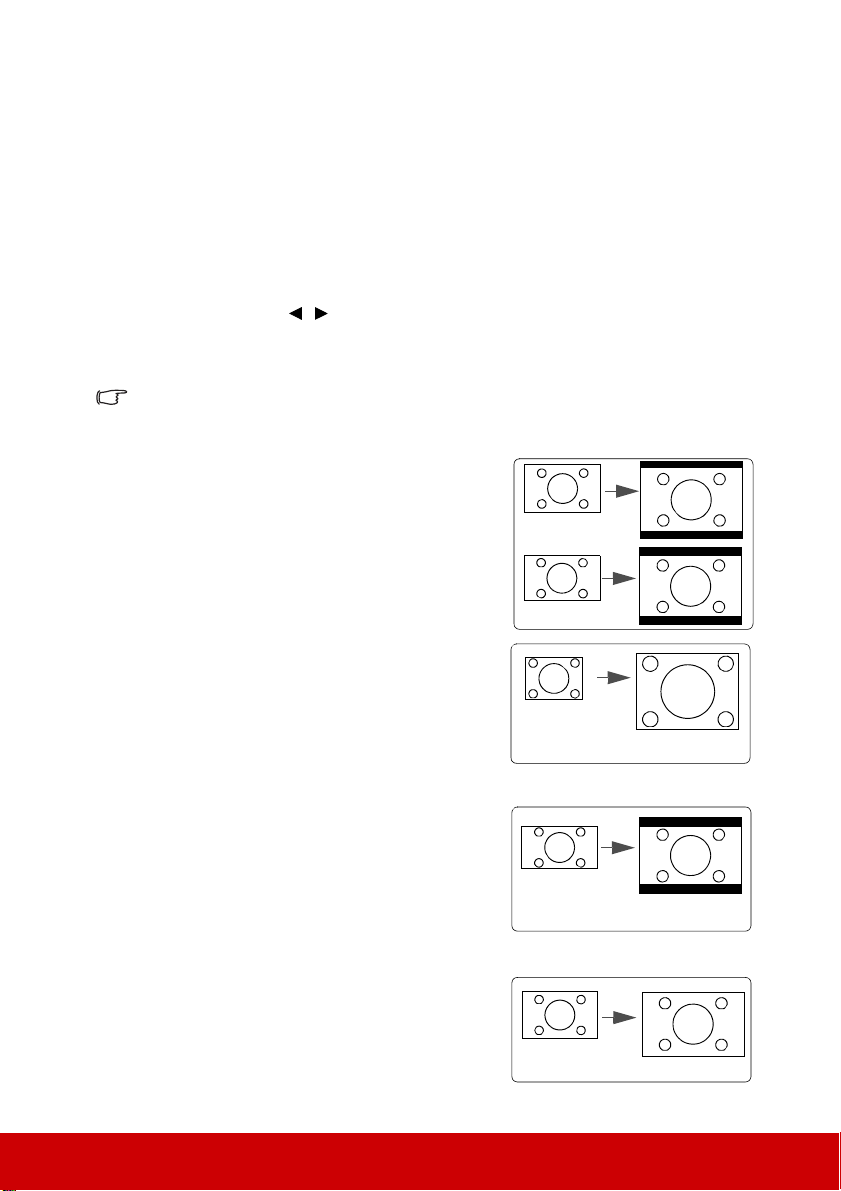

Über das Bildformat

In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. In diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden.

1. Auto: Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler Breite anzupassen. Diese Funktion eignet sich für das eingehende Bild, wenn es weder das Format 4:3 noch 16:9 besitzt und Sie die Leinwand möglichst gut nutzen möchten, ohne das Bildformat ändern zu müssen.

2. 4:3: Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 4:3 projiziert wird. Diese Einstellung eignet sich besonders für Bilder im 4:3-Bildformat, beispielsweise für Computermonitore, herkömmliche Fernsehbilder und 4:3-DVDFilme, da sich bei solchen Bildern keine Änderung des Bildformates ergibt.

3. 16:9 (PJD6252L/PJD7326/PJD7720HD): Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:9 projiziert wird. Diese Einstellung eignet sich vor allem für Bilder, die bereits im Format 16:9 vorliegen (z. B. HDTV), da sich bei solchen Bildern keine Änderung des Seitenverhältnisses ergibt.

4. 16:10 (PJD6551W/PJD7526W): Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:10 projiziert wird. Dies eignet sich für Bilder, die bereits das Bildformat 16:10 besitzen, da sie ohne Änderung des Bildformates angezeigt werden.

DISPLAY > Bildformat.

Page 41

5. Panorama (PJD6551W/PJD7526W/

4:3-Bild

2,35:1-Bild

PJD7720HD): Skaliert ein Bild mit Seitenverhältnis 4:3 vertikal und horizontal in einer nicht-linearen Weise, so dass es die Leinwand ausfüllt.

6. 2,35:1: Skaliert ein Bild so, dass es in der Mitte der Leinwand ohne Änderung des Seitenverhältnisses in einem Bildformat von 2,35:1 projiziert wird.

7. Anamorph (PJD6551W/PJD7526W/ PJD7720HD): Skaliert ein Bild im Seitenverhältnis 2,35:1 so, dass es die Leinwand ausfüllt.

Optimierung der Bildqualität

Auswahl des Bildmodus

Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können.

Um einen für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen.

• Drücken Sie auf wiederholt auf Color Mode, bis der gewünschte Modus ausgewählt

wurde.

• Wechseln Sie zum Menü BILD > Farbmodus und drücken Sie auf / , um den

gewünschten Modus auszuwählen.

Bildmodi für unterschiedliche Arten von Signalen

Die für verschiedene Signaltypen verfügbaren Bildmodi sind im Folgenden aufgeführt.

1. Max. Helligkeit-Modus: Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit erforderlich ist, beispielsweise in hell beleuchteten Räumen.

2. Dynamisch-Modus: Eignet sich für Präsentationen bei Tageslicht und passt die Farben auf die des PCs oder Notebooks an. Darüber hinaus optimiert der Projektor die Bildqualität mit Hilfe der dynamischen PC-Funktion entsprechend der projizierten Inhalte.

3. Standard-Modus: Eignet sich für Präsentationen bei Tageslicht und passt die Farben auf die des PCs oder Notebooks an.

Page 42

4. ViewMatch sRGB-Modus: Wechselt zwischen starker Helligkeit und akkurater

-30

+80

Farbwiedergabe.

5. Film-Modus: Eignet sich für das Abspielen farbintensiver Filme und Videoclips aus Digitalkameras oder DVs über den PC-Eingang, wenn die Umgebung abgedunkelt ist (wenig Licht).

6. DICON SIM-Modus (PJD7326/PJD7526W): Empfohlen für DICOM Formatdateien im Simulationsmodus.

Der DICON SIM-Modus dient nur Schulungs- oder Referenzzwecken. Er wird nicht für tatsächliche Diagnosen verwendet.

DICOM steht für Digitale Bildverarbeitung und -kommunikation in der Medizin. Es ist eine Norm, die von der American College of Radiology und der National Electrical Manufacturers Association definiert wurde. Diese Norm definiert die Methode der Übertragung von digitalen Bilddaten von einem System auf ein anderes.

Die auswählbaren Lampenmodi könnten vom ausgewählten Farbmodus abhängen.

Verwendung von Bildschirmfarbe

Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Bildschirmfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden.

Um diese Funktion zu verwenden, wechseln Sie zum Menü DISPLAY > Bildschirmfarbe und drücken Sie auf / , um die Farbe auszuwählen, die der der Projektionsoberfläche

am nächsten kommt. Sie können unter mehreren voreingestellten Farben auswählen: Weiß, Grün und Schultafel. Die Effekte dieser Einstellungen können sich je nach Modell unterscheiden.

Diese Funktion steht nur zur Verfügung, wenn ein PC- oder HDMI-Eingangssignal ausgewählt ist.

Feinabstimmung der Bildqualität in den Benutzermodi

Entsprechend des ermittelten Signaltyps stehen einige benutzerdefinierbare Funktionen zur Verfügung. Sie können diese Funktionen nach Bedarf anpassen.

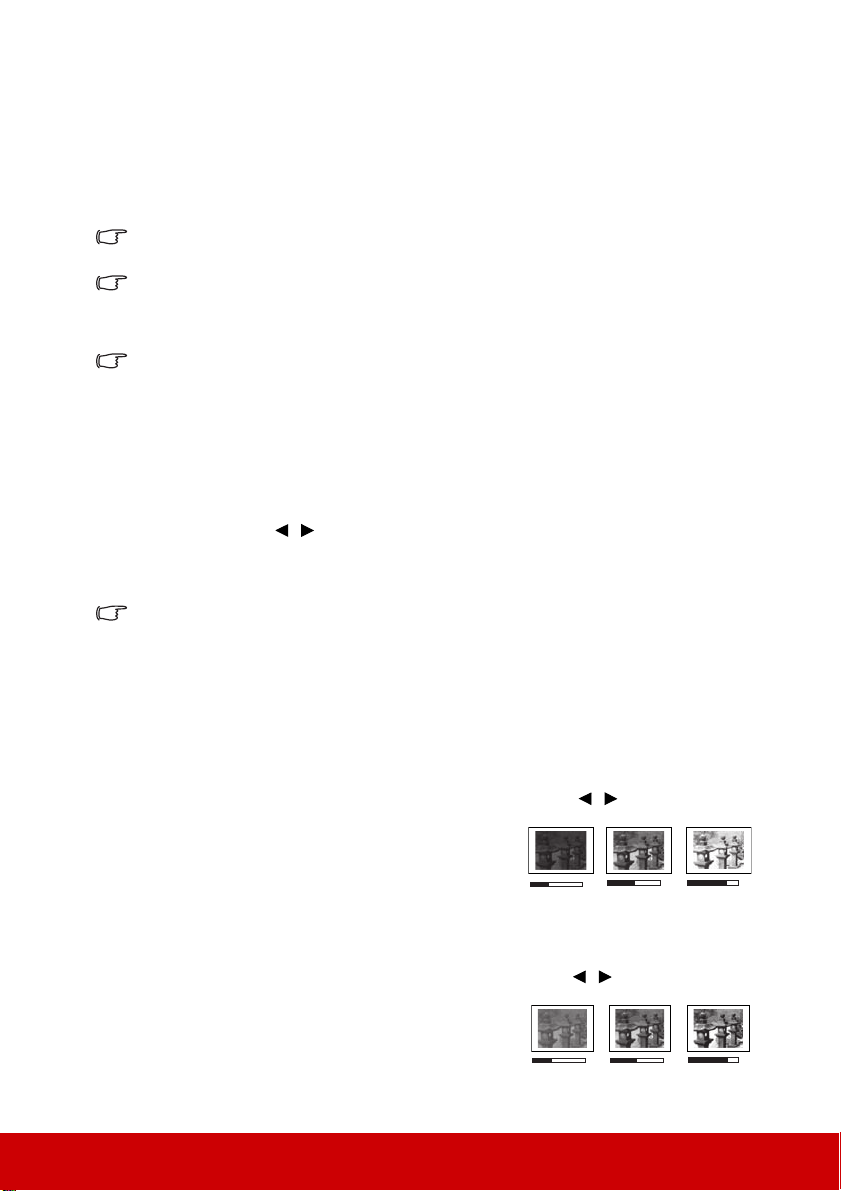

Einstellung von Helligkeit

Rufen Sie das BILD > Helligkeit Menü auf und drücken Sie auf / .

Je höher der Wert ist, desto heller wird das Bild. Je geringer die Einstellung ist, desto dunkler erscheint das Bild. Stellen Sie die Helligkeit so ein, dass die schwarzen Bildbereiche gerade satt schwarz wirken und in dunklen Bildbereichen dennoch Details zu erkennen sind.

Einstellung von Kontrast

Rufen Sie das BILD > Kontrast Menü auf und drücken Sie auf / .

Je höher der Wert ist, desto größer wird der Kontrast. Stellen Sie hiermit den maximalen Weiß-Anteil ein, nachdem Sie die Einstellung Helligkeit unter Berücksichtigung der ausgewählten Eingangsquelle und der räumlichen Gegebenheiten angepasst haben.

-30

+40

Page 43

Einstellung von Farbe

Rufen Sie das BILD > Erweitert > Farbe Menü auf und drücken Sie auf / .

Bei einer niedrigeren Einstellung werden weniger gesättigte Farben angezeigt. Bei einer zu hohen Einstellung erscheinen die Farben auf dem Bild übertrieben, so dass das Bild unrealistisch wirkt.

Diese Funktion ist nur verfügbar, wenn das Eingangssignal S-Video, Video, YPbPr (digital) oder YCbCr (digital) ist.

Einstellung von Farbton

Rufen Sie das BILD > Erweitert > Farbton Menü auf und drücken Sie auf / .

Je höher der Wert ist, desto intensiver wird die Rottönung des Bildes. Je niedriger der Wert ist, desto intensiver wird die Grüntönung des Bildes.

Diese Funktion ist nur verfügbar, wenn das Eingangssignal S-Video, Video, YPbPr (digital) oder YCbCr (digital) ist.

Einstellung von Bildschärfe

Rufen Sie das BILD > Erweitert > Bildschärfe Menü auf und drücken Sie auf / .

Je höher der Wert ist, desto schärfer wird das Bild. Je niedriger der Wert ist, desto verschwommener wird das Bild.

Diese Funktion ist nur verfügbar, wenn das Eingangssignal S-Video, Video, YPbPr (digital) oder YCbCr (digital) ist.

Einstellung von Brilliant Color

Rufen Sie das BILD > Erweitert > Brilliant Color Menü auf und drücken Sie auf / .

Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im projizierten Bild zu erzielen. Dies ermöglicht eine um 50% stärkere Helligkeit in Mitteltonbildern, die in Videos und Naturszenen häufig vorkommen. Der Projektor gibt dann Bilder in realistischeren und naturgetreueren Farben wieder. Wenn Sie Bilder mit dieser Qualität bevorzugen, wählen Sie eine Stufe, die zu Ihren Ansprüchen passt. Wenn Sie dies nicht benötigen, wählen Sie Aus.

Bildstörungen verringern

Rufen Sie das BILD > Erweitert > Noise Reduction Menü auf und drücken Sie auf / .

Diese Funktion reduziert die elektrischen Bildstörungen, die durch unterschiedliche Medien-Player hervorgerufen werden können. Je höher die Einstellung ist, desto weniger Störungen gibt es.

Diese Funktion steht nur zur Verfügung, wenn ein PC, Video oder S-Video-Eingangssignal ausgewählt ist.

Gamma-Einstellung auswählen

Rufen Sie das BILD > Erweitert > Gamma Menü auf und drücken Sie auf / .

Gamma beschreibt die Beziehung zwischen Eingangsquelle und Bildhelligkeit.

Page 44

Auswahl einer Farbtemperatur

Rufen Sie das BILD > Farbtemp. Menü auf und drücken Sie auf / .

Die Optionen, die für die Farbtemperatur zur Verfügung stehen, können sich je nach ausgewähltem Signaltyp unterscheiden.

1. Kühl: Die höchste Farbtemperatur Kühl lässt das Bild am stärksten bläulich-weiß von allen Einstellungen erscheinen.

2. Neutral: Lässt Bilder bläulich-weiß erscheinen.

3. Normal: Behält das normale Weiß bei.

4. Warm: Lässt Bilder rötlich-weiß erscheinen.

Bevorzugte Farbtemperatur einstellen

1. Wechseln Sie zum Menü BILD > Farbtemp.

2. Drücken Sie auf / zur Auswahl von Kühl, Neutral, Normal oder Warm und drücken Sie auf Enter.

3. Drücken Sie auf / , um das zu ändernde Element zu markieren und ändern Sie die Werte durch Drücken von / .

• Rot Plus/Grün Plus/Blau Plus: Einstellung der Kontraststufen von Rot, Grün

und Blau.

• Rot Minus/Grün Minus/Blau Minus: Einstellung der Helligkeitsstufen von

Rot, Grün und Blau.

Diese Funktion steht nur zur Verfügung, wenn ein PC-Eingangssignal ausgewählt ist.

Farbverwaltung

Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z. B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, sollte die Farbverwaltung eingesetzt werden. Die Farbverwaltung ermöglicht eine feine Einstellung der Farbe für eine besser Farbwiedergabe, falls dies erforderlich ist.

Wenn Sie sich eine Test-Disc mit unterschiedlichen Farbtestmustern zugelegt haben, können Sie die Farbwiedergabe auf Monitoren, Fernsehern, Projektoren usw. testen. Sie können jedes Bild auf der Disc auf die Leinwand projizieren und anschließend zum Menü

Farbverwaltung wechseln, um Änderungen vorzunehmen.

So ändern Sie die Einstellungen:

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü BILD > Erweitert > Farbverwaltung.

2. Drücken Sie auf Enter. Es wird dann die Seite Farbverwaltung angezeigt.

3. Markieren Sie Primärfarben, und drücken Sie auf / , um eine Farbe unter Rot, Gelb, Grün, Zyan, Blau und Magenta auszuwählen.

Page 45

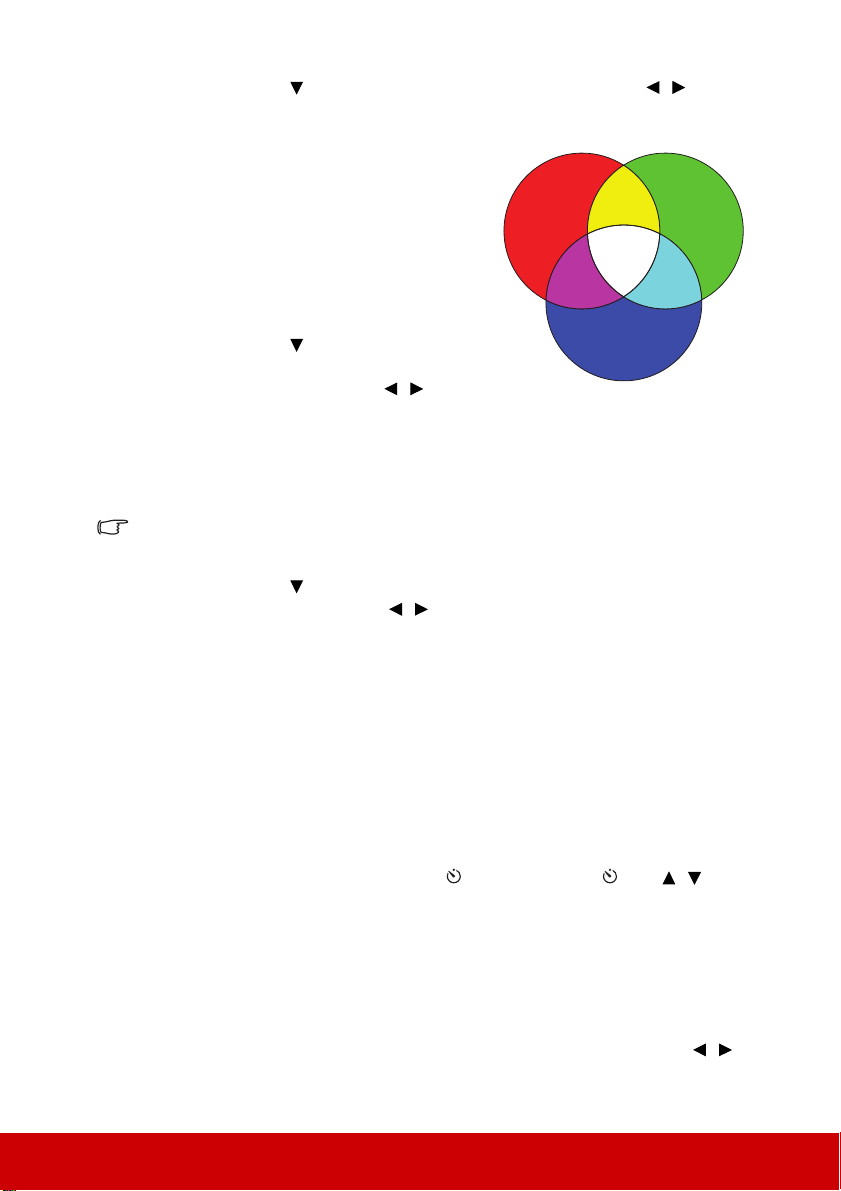

4. Drücken Sie auf , um Farbton zu markieren, und drücken Sie auf / , um den

ROT

BLAU

GRÜN

Gelb

Zyan

Magenta

Bereich auszuwählen. Je größer der Bereich ist, desto mehr der zwei benachbarten Farben sind in der Farbe enthalten. Sehen Sie die Abbildung rechts, um zu erkennen, wie die Farben in Beziehung zueinander stehen.

Wenn Sie z. B. Rot auswählen und als Bereich 0 einstellen, wird im projizierten Bild nur reines Rot ausgewählt. Wenn Sie den Bereich erweitern, werden Rottöne in der Nähe zu Gelb und Magenta mit eingeschlossen.

5. Drücken Sie auf , um Sättigung zu markieren, und passen Sie die Werte ganz

nach Bedarf an, indem Sie auf / drücken. Jede Einstellung wird direkt auf dem Bild sichtbar sein. Wenn Sie z. B. Rot auswählen und als Wert 0 einstellen, wird nur die Sättigung von reinem Rot betroffen.

Sättigung ist die Menge dieser Farbe in einem Videobild. Niedrigere Einstellungen erzeugen weniger gesättigte Farben; eine Einstellung von „0“ entfernt die Farbe komplett aus dem Bild. Wenn die Sättigung zu hoch ist, erscheint die Farbe zu stark und unnatürlich.

6. Drücken Sie auf , um Zunahme zu markieren. Stellen Sie die Werte dann ganz nach Bedarf ein, indem Sie auf / drücken. Die Kontraststufe der von Ihnen

ausgewählten Primärfarbe wird beeinflusst. Jede Einstellung wird direkt auf dem Bild sichtbar sein.

7. Wiederholen Sie die Schritte 3 bis 6 für weitere Farbeinstellungen.

8. Stellen Sie sicher, dass Sie alle gewünschten Einstellungen vorgenommen haben.

9. Drücken Sie auf Exit, um das Menü zu verlassen und die Einstellungen zu speichern.

Einstellen des Präsentations-Timers

Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen:

• Verwendung der Fernbedienung

1. Drücken Sie auf der Fernbedienung auf und wiederholt auf oder / zur Auswahl eines Timer-Intervall.

2. Drücken Sie auf Enter oder warten Sie 3 Sekunden, um den Timer zu aktivieren.

3. Wählen Sie Auswahl der Präsentations-Timer Seite Erweitert aus.

• Verwendung des OSD-Menüs

1. Wechseln Sie zum Menü EINSTELLUNGEN: Standard > Erweitert > Präsentations-Timer.

2. Drücken Sie auf Enter, um die Seite Präsentations-Timer anzuzeigen.

3. Markieren Sie Timer-Intervall und legen Sie die Dauer fest, indem Sie auf / drücken. Das Intervall kann auf eine Dauer von 1 bis 5 Minuten in Abständen von 1 Minute und von 5 bis 240 Minuten in Abständen von 5 Minuten eingestellt werden.

Page 46

Wenn der Timer bereits aktiviert ist, wird er neu gestartet, nachdem das Timer-Intervall geändert wurde.

4. Drücken Sie auf , um Timer-Anzeige zu markieren, und legen Sie fest, ob der Timer auf dem Bildschirm angezeigt werden soll, indem Sie auf

Auswahl Beschreibung

Immer

1 min/2 min/3 min

Niemals Blendet den Timer während der Präsentation aus.

Zeigt den Timer während der Präsentation auf der Leinwand an.

Zeigt den Timer während der letzten 1/2/3 Minuten auf der Leinwand an.

/ drücken.

5. Drücken Sie auf , um Timer-Position zu markieren. Stellen Sie die Position des Timers ein, indem Sie auf /

Oben links Unten links Oben rechts Unten rechts

drücken.

6. Drücken Sie auf , um Timer-Zählmethode zu markieren. Wählen Sie die gewünschte Richtung für das Zählen aus, indem Sie auf / drücken.

Auswahl Beschreibung Raufzählen Zählt von 0 zur eingestellten Zeit herauf. Runterzählen Zählt von der eingestellten Zeit auf 0 herab.

7. Drücken Sie auf , um Erinnerungs-Signalton zu markieren, und bestimmen Sie, ob Sie Erinnerung für Signalton aktivieren wollen, indem Sie auf / drücken.

Wenn Sie Ein auswählen, ertönt während der letzten 30 Sekunden eines Countdowns/-ups ein doppelter Signalton. Ein dreifacher Signalton ist zu hören, wenn der Timer abgelaufen ist.

8. Um den Präsentationstimer zu aktivieren, drücken Sie auf und auf / , um Zählen beginnen zu markieren. Drücken Sie dann auf Enter.

9. Eine Bestätigungsmeldung wird angezeigt. Markieren Sie Ja und drücken Sie zur Bestätigung auf Enter. Es erscheint die Meldung „Timer eingeschaltet!“ auf dem Bildschirm. Der Timer beginnt mit dem Countdown, wenn er aktiviert ist.

Um den Timer zu beenden, gehen Sie folgendermaßen vor:

1. Drücken Sie auf der Fernbedienung auf oder rufen Sie das EINSTELLUNGEN: Standard > Erweitert > Präsentations-Timer Menü auf.

2. Markieren Sie Aus. Drücken Sie auf Enter. Eine Bestätigungsmeldung wird angezeigt.

3. Markieren Sie Ja und drücken Sie zur Bestätigung auf Enter. Es erscheint die Meldung „Timer ausgeschaltet!“ auf dem Bildschirm.

Page 47

Ausblenden des Bildes

Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste Blank das Projektionsbild ausblenden. Drücken Sie auf eine beliebige Taste am Projektor oder auf der Fernbedienung, um das Bild wieder einzublenden. Wenn das Projektionsbild ausgeblendet ist, wird im rechten unteren Leinwandbereich das Wort „BLANK“ angezeigt.

Sie können die Wartezeit im damit der Projektor das Bild nach einen gewissen Zeitraum wieder anzeigt, wenn keine Aktion auf dem leeren Bildschirm ausgeführt wird.

Wenn Blank gedrückt wurde, wechselt der Projektor automatisch in den Eco.

ACHTUNG Sorgen Sie dafür, dass die Projektorlinse frei ist, da sich andernfalls die sich auf der Linse

befindenden Objekte erhitzen oder verformen können oder Brandgefahr besteht.

EINSTELLUNGEN: Standard > Timer Menü einstellen,

Sperren der Bedientasten

Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z. B. von Kindern) geändert werden. Wenn

Bedientastenfeldsperre aktiviert ist, kann auf dem Projektor nur die Taste Power bedient werden.

1. Drücken Sie auf (Bedientastenfeldsperre) oder wechseln Sie zum

EINSTELLUNGEN: Erweitert > Erweitert > Bedientastenfeldsperre Menü.

2. Drücken Sie auf / , um Ein auszuwählen.

3. Eine Bestätigungsmeldung wird angezeigt. Wählen Sie zur Bestätigung Ja aus.

Um die Bedientastenfeldsperre aufzuheben, drücken Sie 3 Sekunden lang auf am Projektor.

Sie können die Fernbedienung auch verwenden, um zum Menü

Erweitert > Erweitert > Bedientastenfeldsperre zu gehen. Drücken Sie auf / ,

um Aus zu wählen.

Wenn die Bedienfeldtastensperre aktiviert ist, sind die Tasten auf der Fernbedienung weiterhin funktional.

Wenn Sie auf Powerdrücken, um den Projektor auszuschalten, ohne vorher die Bedienfeldtastensperre zu deaktivieren, ist das Bedienfeld beim nächsten Einschalten weiterhin gesperrt.

EINSTELLUNGEN:

Page 48

Erstellen eines eigenen Startbildes

Verwenden Sie am besten den Höhenmodus zu aktivieren, sobald Sie sich in einer Höhe von über 1500 m befinden.

Nein

Hinweis

Möchten Sie den Höhenmodus aktivieren?

Zusätzlich zur Auswahl des voreingestellten Startbildes des Projektors über das Schwarz , Blau, oder ViewSonic können Sie ein eigenes Startbild in Form eines Bildes erstellen, das

von Ihrem Computer oder einer Videoquelle projiziert wird.

Erstellen eines eigenen Startbildes:

1. Projizieren Sie das Bild, das Sie als Starbild verwenden möchten, von einem Computer oder einer Videoquelle.

2. Öffnen Sie das OSD-Menü und gehen Sie zum Menü EINSTELLUNGEN: Standard > Bildschirmaufn.

3. Drücken Sie auf Enter.

4. Eine Bestätigungsmeldung wird angezeigt. Drücken Sie erneut auf Enter.

5. Die Meldung „Bildschirmaufnahme…“ wird angezeigt, während der Projektor das Bild verarbeitet. Bitte warten.

6. Nachdem der Vorgang erfolgreich durchgeführt wurde, sehen Sie die Meldung „Aufnahme erfolgreich“ auf dem Bildschirm. Das aufgenommene Bild wird als Bildschirmaufn. gespeichert und als Ihr aktuelles Startbild eingestellt.

Im unwahrscheinlichen Fall, dass die Aufnahme fehlschlägt, verwenden Sie bitte ein anderes Zielbild. Wenn die Auflösung des Eingangssignals höher ist als die native Anzeigeauflösung des Projektors (siehe „Technische Daten“ auf Seite 73 für Einzelheiten), funktioniert die Aufnahme möglicherweise nicht. Ist dies der Fall, stellen Sie die Auflösung des Eingangssignals auf einen geringeren Wert als den der nativen Auflösung ein und versuchen Sie es erneut.

Verwendung des Projektors an hohen Orten

Es wird empfohlen, den Höhenmodus zu verwenden, wenn Sie den Projektor an einem Ort 1500 m - 3000 m über dem Meeresspiegel mit einer Temperatur von 5°C - 25°C benutzen.

ACHTUNG Verwenden Sie den Höhenmodus nicht, wenn die Höhe des Ortes zwischen 0 m und 1500 m

und die Temperatur zwischen 5°C und 35°C liegt. Der Projektor würde dann unter diesen Bedingungen zu stark gekühlt werden.

So aktivieren Sie den Höhenmodus:

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Höhenmodus.

2. Drücken Sie auf / zur Auswahl von Ein. Eine Bestätigungsmeldung wird angezeigt.

3. Markieren Sie Ja und drücken Sie auf Enter.

Die Verwendung von „Höhenmodus“ führt möglicherweise zu verstärkter Geräuschentwicklung aufgrund der höheren Ventilatorgeschwindigkeit, die für die Kühlung und Leistung des Systems erforderlich ist.

Wenn Sie diesen Projektor unter anderen als den oben genannten extremen Bedingungen einsetzen, wird unter Umständen die automatische Abschaltfunktion aktiviert, um den Projektor vor Überhitzung zu schützen. In diesen Fällen sollten Sie nach Höhenmodus wechseln, um zu verhindern, dass die Abschaltfunktion aktiviert wird. Es wird hiermit jedoch nicht gewährleistet, dass dieser Projektor unter extremen Bedingungen jeglicher Art betrieben werden kann.

Page 49

Verwendung der CEC-Funktion

Dieser Projektor unterstützt die CEC (Consumer Electronics Control) Funktion für das synchronisierte Ein-/Ausschalten über eine HDMI-Verbindung. D.h., wenn ein Gerät ebenfalls die CEC-Funktion unterstützt und an den HDMI-Eingang des Projektors angeschlossen ist, das angeschlossene Gerät beim Ausschalten des Projektors automatisch mit ausgeschaltet wird. Wenn das angeschlossene Gerät eingeschaltet wird, schaltet sich der Projektor automatisch ein.

Aktivierung der CEC-Funktion:

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü QUELLE > Gerät autom. einschalten > CEC.

2. Drücken Sie auf / zur Auswahl von Aktivieren.

Damit die CEC-Funktion richtig funktioniert, stellen Sie sicher, dass das Gerät über ein HDMIKabel an den HDMI-Eingangsanschluss des Projektors angeschlossen und dass die CECFunktion aktiviert ist.

Je nach angeschlossenem Gerät könnte die CEC-Funktion möglicherweise nicht funktionieren.

Verwendung der 3D-Funktionen

Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine besondere 3D-Brille tragen.

Wenn das 3D-Signal von einem HDMI 1.4a kompatiblen Gerät stammt, erkennt der Projektor das Signal für die 3D-Synchronisierung Informationen und projiziert Bilder automatisch im 3D-Format, nachdem sie erkannt wurden. In anderen Fällen müssen Sie möglicherweise manuell ein 3D-Synchronisierung Format für den Projektor auswählen, um 3D-Bilder korrekt anzuzeigen.

Auswahl eines 3D-Synchronisierung Formates:

1. Drücken Sie auf 3D auf der Fernbedienung, um auf das Menü 3D-Einstellungen zuzugreifen, oder wechseln Sie zum Menü QUELLE > 3D-Einstellungen-Menü.

2. Drücken Sie auf Enter. Es wird dann die Seite 3D-Einstellungen angezeigt.

3. Markieren Sie 3D-Synchronisierung und drücken Sie auf Enter.

4. Drücken Sie auf zur Auswahl einer 3D-Synchronisierung Einstellung und drücken Sie anschließend zur Bestätigung auf Enter.

Wenn die Funktion 3D-Synchronisierung aktiviert ist:

• Die Helligkeit des projizierten Bildes nimmt ab.

• Der Farbmodus kann nicht angepasst werden.

• Die Zoom Funktion kann Bilder nur bis zu bestimmten Größen vergrößern.

Wenn Sie eine Umkehrung der 3D-Bildtiefe feststellen, stellen Sie die 3D-Synchronisierung umkehren Funktion auf „Umkehren“, um das Problem zu beheben.

Page 50

Steuern des Projektors in einem LAN-Umfeld

(Beispiel für eine Verbindung)

(für ausgewählte Modelle)

Der Projektor unterstützt Crestron®-Software. Mit den richtigen Einstellungen für das Menü LAN-Steuerungseinstellungen können Sie den Projektor von einem Computer aus steuern, wobei Sie einen Webbrowser verwenden. Dabei müssen der Computer und der Projektor ordnungsgemäß mit demselben LAN verbunden sein.

Konfigurierung der LAN-Steuerungseinstellungen

Wenn Sie sich in einem DHCP-Umfeld befinden:

1. Schließen Sie das eine Ende des RJ45-Kabels an die RJ45 LAN-Eingangsbuchse des Projektors und das andere Ende an den RJ45-Anschluss an.

2. Öffnen Sie das OSD-Menü und gehen Sie zum Menü QUELLE > LAN-Steuerungseinstellungen.

3. Drücken Sie auf Enter. Die Seite LAN-Steuerungseinstellungen wird angezeigt.

4. Markieren Sie LAN-Steuerungseinstellungen und drücken Sie auf / , um DHCP EIN auszuwählen.

5. Drücken Sie auf , um Anwenden zu markieren, und drücken Sie anschließend auf Enter.

6. Warten Sie für etwa 15 - 20 Sekunden und wechseln Sie anschließend erneut zur Seite

LAN-Steuerungseinstellungen. Die Einstellungen für IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway und DNS-Server werden angezeigt. Notieren Sie sich die IP-Adresse, die in der Zeile IP-Adresse von Projektor angezeigt wird.

Wenn die IP-Adresse von Projektor weiterhin nicht angezeigt wird, wenden Sie sich an Ihren Netzwerk-Administrator.

Wenn die RJ45-Kabel nicht ordnungsgemäß angeschlossen sind, wird für die Einstellungen IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway und DNS-Server 0.0.0.0 angezeigt. Stellen Sie sicher, dass die Kabel richtig angeschlossen sind, und führen Sie die obigen Schritte erneut aus.

Wenn Sie während des Standby-Modus eine Verbindung zum Projektor herstellen möchten, schalten Sie LAN-Steuerung im QUELLE > Standby-Einstellungen Menü auf Ein.

Page 51

Wenn Sie sich nicht in einem DHCP-Umfeld befinden:

1. Wiederholen Sie die Schritte 1-3 oben.

2. Markieren Sie LAN-Steuerungseinstellungen und drücken Sie auf / , um Statische IP auszuwählen.

3. Erkundigen Sie sich bei Ihrem ITS-Administrator nach den Einstellungen für IPAdresse von Projektor, Subnet-Maske, Standard-Gateway und DNS-Server.

4. Drücken Sie auf , um die Einstellung auszuwählen, welche Sie verändern möchten, und drücken Sie anschließend auf Enter.

5. Drücken Sie auf / , um den Cursor zu verschieben, und drücken Sie auf / , um den Wert einzugeben.

6. Um die Einstellungen zu speichern, drücken Sie auf Enter. Wenn Sie die Einstellungen nicht speichern möchten, drücken Sie auf Exit.

7. Drücken Sie auf , um Anwenden zu markieren, und drücken Sie anschließend auf Enter.

Möchten Sie den Projektor im Standbymodus anschließen, stellen Sie sicher, dass

ausgewählt ist und Sie die IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway und

DNS-Server-Informationen kennen, wenn der Projektor eingeschaltet ist.

Statische

Steuern des Projektors aus der Ferne über einen Webbrowser

Nachdem Sie die IP-Adresse für den Projektor erfahren haben und wenn dieser eingeschaltet ist oder sich im Standbymodus befindet, können Sie ihn von einem Computer aus steuern, der an dasselbe Netz angeschlossen ist.

Wenn Sie Microsoft Internet Explorer verwenden, stellen Sie sicher, dass es sich um Version 7.0 oder höher handelt.

Die Bildschirmaufnahmen in diesem Handbuch dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden.

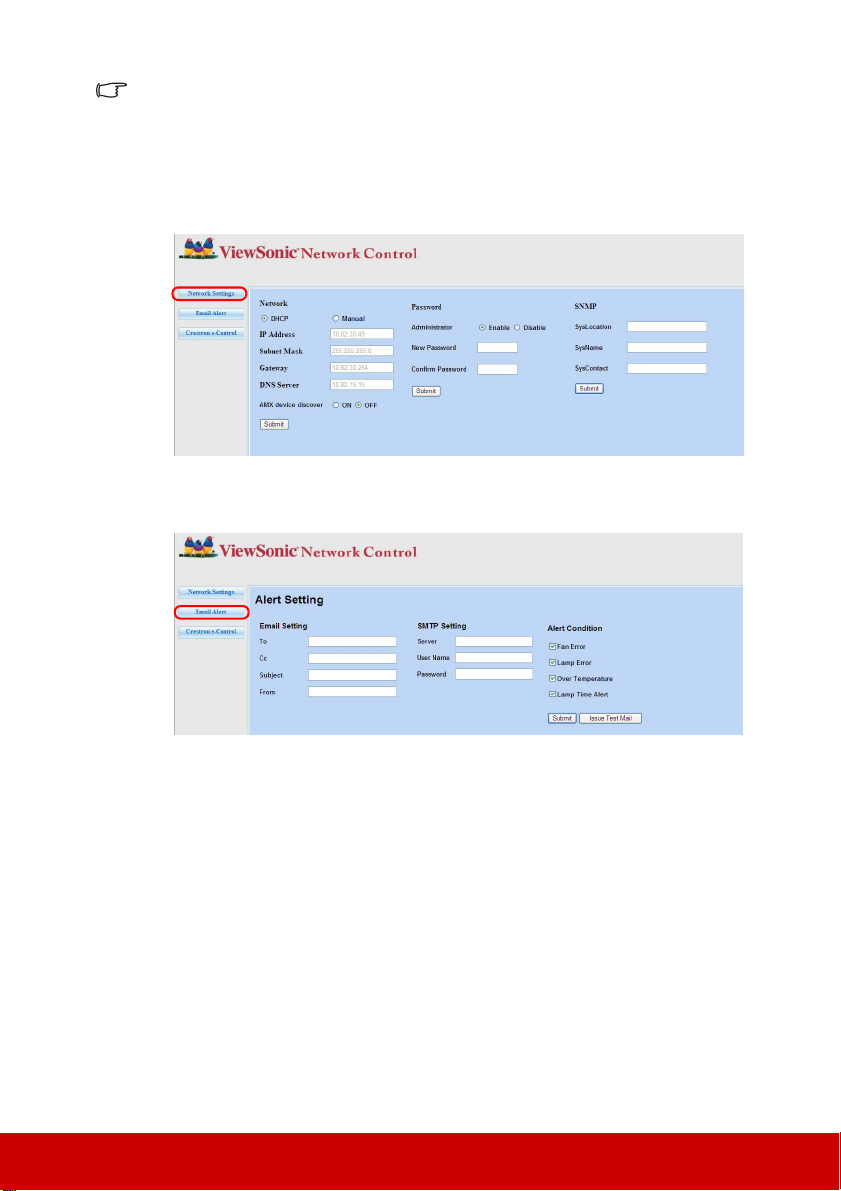

1. Geben Sie die Adresse des Projektors in das Adressenfeld des Browsers ein und klicken Sie auf Eingabe.

2. Die Hauptseite der Netzwerksteuerung wird angezeigt.

Page 52

Der Zugriff auf die Network Settings (Netzwerkeinstellungen) oder Email Alert (E-Mail Alarm) Seite erfordert das Administratorkennwort. Das Standardkennwort ist „0000“.

3. Auf dieser Seite können Sie die AMX- und SNMP-Einstellungen ändern. Wenn in der Spalte AMX Gerät erkennen EIN ausgewählt ist, kann der Projektor von AMX Controllern erkannt werden, die mit demselben Netzwerk verbunden sind. Einzelheiten zu AMX Device Discovery (AMX Geräte Erkennung) finden Sie auf der AMX Webseite auf http://www.amx.com/.

4. Wenn der Projektor mit einem Netzwerk verbunden ist, welches das Simple Mail Transfer Protocol (SMTP) unterstützt, können Sie es konfigurieren, um Sie zu bei wichtigen Ereignissen via E-Mail zu alamieren.

5. Auf der Seite Crestron (e-Control) wird die Crestron e-Control-Bedienoberfläche angezeigt. Siehe „Über Crestron e-Control®“ auf Seite 49 für weitere Einzelheiten.

Page 53

Achten Sie bitte auf die maximale Eingabelänge (einschließlich Leerstellen und Satzzeichen) in der folgenden Liste:

Kategorieelement Eingabelänge

DHCP/Manual (DHCP/Manuell)

IP Address (IP-Adresse)

Subnet Mask Network (Netzwerk)

Network Settings (Netzwerkeinstellungen)

Password (Passwort)

SNMP

Email Setting (E-Mail Einstellung)

SMTP Setting (SMTP-Einstellung)

Email Alert (E-Mail Alarm)

Alert Condition (Alarmbedingung)

(Subnet-Maske)

Gateway XXX.XXX.XXX.XXX

DNS Server

(DNS-Server)

AMX device discovery

(AMX Geräte

Erkennung)

Administrator (keine Angaben)

New Password

(Neues Passwort)

Confirm Password

(Passwort bestätigen)

SysLocation 22

SysName 22

SysContact 22

To (An) 40

Cc 40

Subject (Betreff) 40

From (Von) 40

Server 30

User Name

(Benutzername)

Password (Passwort) 14

Fan Error

(Lüfterfehler)

Lamp Error

(Lampenfehler)

Over Temperature

(Überhitzung)

Lamp Time Alert

(Lampenzeit Alarm)

Submit (Senden) (keine Angaben)

Issue Test Mail

(Ereignis Test-Mail)

Maximale Anzahl von Zeichen

(keine Angaben)

XXX.XXX.XXX.XXX

(keine Angaben)

/ > < $ % + \ ' " sind verboten.

Page 54

Über Crestron e-Control

Sie können auf

drücken, um weitere Tasten anzuzeigen.

i iv

iii

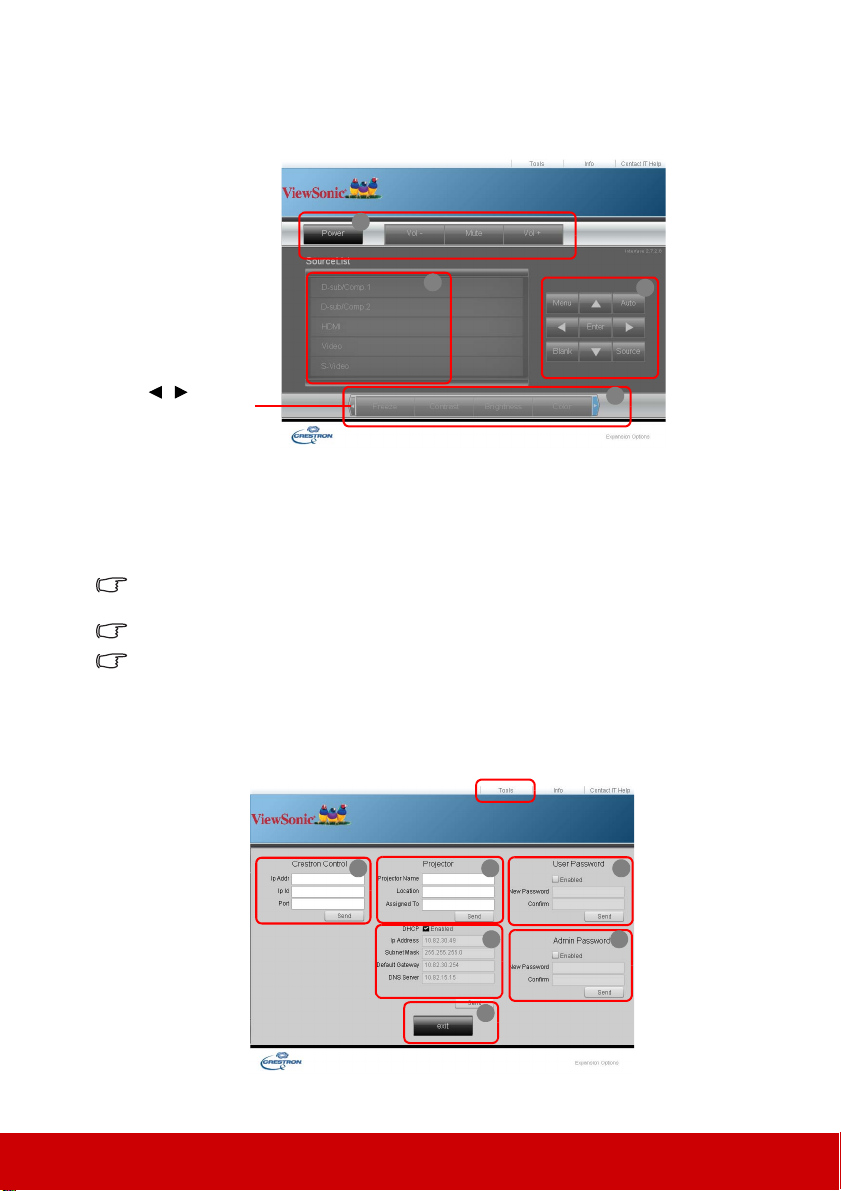

1. Auf der Seite Crestron e-Control® finden Sie eine Vielzahl virtueller Tasten, mit denen Sie den Projektor steuern und die projizierten Bilder anpassen können.

i. Diese Tasten haben die gleiche Funktion wie die des OSD-Menüs und die auf der

Fernbedienung. Siehe „2. BILD-Menü“ auf Seite 60 und „Projektor“ auf Seite 8 für weitere Einzelheiten.

ii. Um zwischen den Eingangssignalen zu wechseln, klicken Sie auf das gewünschte

Signal.

Die Menü-Taste kann auch verwendet werden, um zu vorherigen OSD-Menüs zurückzuwechseln, das Menü zu verlassen und die Menüeinstellungen zu speichern.

Die Quellenliste unterscheidet sich abhängig von den am Projektor verfügbaren Anschlüssen.

Wenn Sie das Steuerfeld des Projektors oder die Fernbedienung verwenden, um die Einstellungen des OSD-Menüs zu ändern, kann es eine Weile dauern, bis der Webbrowser diese Einstellungen mit dem Projektor synchronisiert hat.

2. Auf der Extras-Seite können Sie den Projektor verwalten, die Einstellungen für die LAN-Steuerung konfigurieren und den Fernzugriff auf den Projektor über ein Netzwerk sichern.

Page 55

i. Die Auswahl wird nur für das Crestron-Steuersystem verwendet. Erkundigen Sie

sich bei Creston oder lesen Sie das Handbuch, um Informationen über das Setup zu erhalten.

ii. Sie können den Projektor benennen und seinen Ort und die für ihn

verantwortliche Person notieren.

iii. Sie können die LAN-Steuerungseinstellungen anpassen. iv. Nachdem Sie die Einstellungen festgelegt haben, muss für den Zugriff auf die

Fernbedienung über das Netzwerk für diesen Projektor ein Passwort eingegeben werden.

v. Nachdem Sie dies eingestellt haben, muss für den Zugriff auf die Extras-Seite ein

Passwort eingegeben werden.

Um Fehler zu vermeiden, sollten Sie nur Buchstaben und Ziffern auf der Werkzeuge-Seite eingeben.

Nachdem Sie die Änderungen vorgenommen haben, drücken Sie auf die Senden-Taste. Die Daten werden dann auf dem Projektor gespeichert.

vi. Drücken Sie auf Exit (Beenden), um zur Seite für die Fernbedienung über ein

Netzwerk zurückzuwechseln.

Achten Sie bitte auf die maximale Eingabelänge (einschließlich Leerstellen und Satzzeichen) in der folgenden Liste:

Kategorieelement Eingabelänge

Crestron Control (Crestron-Steuerung)

Projector (Projektor)

Network Configuration (Netzwerkkonfiguration)

User Password (Benutzer-Passwort)

Admin Password (Admin-Passwort)

IP Address (IP-Adresse) 16 IP ID (IP-ID) 4 Port (Anschluss) 5 Projector Name

(Projektorname) Location (Ort) 32 Assigned To

(Zugewiesen zu) DHCP (Enabled)

(DHCP (aktiviert)) IP Address (IP-Adresse) 16 Subnet Mask

(Subnet-Maske) Default Gateway

(Standard-Gateway) DNS Server (DNS-Server) 16 Enabled (Aktiviert) (keine Angaben) New Password

(Neues Passwort) Confirm (Bestätigen) 26 Enabled (Aktiviert) (keine Angaben) New Password

(Neues Passwort) Confirm (Bestätigen) 26

Maximale Anzahl von Zeichen

(keine Angaben)

Page 56

3. Auf der Infoseite werden Informationen über den Projektor und sein Status angezeigt.

Drücken Sie auf Exit (Beenden), um zur Seite für die Fernbedienung über ein Netzwerk zurückzuwechs eln.

4. Nachdem Sie auf die Taste „IT-Hilfe kontaktieren“ gedrückt haben, wird das Fenster HELP DESK oben rechts geöffnet. Sie können dann Nachrichten an die Administratoren/Benutzer der RoomView™-Software senden, welche mit demselben LAN verbunden sind.

Weitere Informationen finden Sie unter http://www.crestron.com &

www.crestron.com/getroomview.

**Crestron RoomView

Geben Sie auf der „Edit Room“ (Raum bearbeiten) Seite die IP-Adresse (oder Hostname) ein, die im OSD-Menü des Projektors angezeigt wird, sowie „02“ für IPID, „41794“ für den reservierten Crestron Kontrollport.

Für Informationen über die Crestron RoomView™ Einstellung und Steuerungsmethode, besuchen Sie bitte die unten stehende Webseite, um das RoomView™ Benutzerhandbuch und weitere Informationen zu erhalten:

http://www.crestron.com/products/roomview_connected_embedded_projectors_devices/ resources.asp

Formate PJLink™, SNMP, AMX und Xpanel unterstützt

Dieser Projektor ist mit PJLink™, SNMP V.1, AMX und Xpanel V1.10 konform. Einzelheiten zur Steuerung und Verwaltung des Projektors finden Sie in den entsprechenden Handbüchern bzw. Webseiten.

Page 57

Verwendung des Projektors im Standbymodus

Einige der Projektorfunktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. Damit Sie diese Funktionen nutzen können, müssen Sie die entsprechenden Optionen unter QUELLE > Standby-Einstellungen aktivieren und die richtige Kabelverbindung herstellen. Informationen über Verbindungsmethoden finden Sie im Kapitel Verbindungen.

Aktiver VGA-Ausgang (für ausgewählte Modelle) Wählen Sie Ein aus, wird ein VGA-Signal ausgegeben, wenn an die Anschlüsse

COMPUTER IN 1 und COMPUTER OUT Geräte richtig angeschlossen wurden. Der Projektor gibt nur das Signal aus, das über COMPUTER IN 1 empfangen wird.

Aktives Audio aus

Wählen Sie Ein aus, wird ein Audiosignal ausgegeben, wenn an die Anschlüsse AUDIO IN und AUDIO OUT Geräte richtig angeschlossen wurden.

LAN-Steuerung (für ausgewählte Modelle)

Durch die Auswahl der Ein Funktion kann der Projektor die Netzwerkfunktion bereitstellen, wenn er sich im Standby-Modus befindet. Siehe „Steuern des Projektors in

einem LAN-Umfeld (für ausgewählte Modelle)“ auf Seite 45 für weitere Einzelheiten.

Einstellung des Tons

Die im Folgenden vorgenommenen Einstellungen beziehen sich auf den Lautsprecher des Projektors. Stellen Sie sicher, dass Sie eine ordnungsgemäße Verbindung mit dem Audioeingang/-ausgang des Projektors hergestellt haben. Siehe „Verbindungen“ auf

Seite 19 für weitere Einzelheiten.

Anpassung des Audiomodus

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Audioeinstellungen > Audiomodus.

2. Drücken Sie auf / , um einen bevorzugten Audiomodus auszuwählen.

Falls verfügbar, können Sie auf der Fernbedienung auf Audio Mode drücken, um einen bevorzugten Audiomodus auszuwählen.

Ausschalten des Tons

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Audioeinstellungen > Ton aus-Menü.

2. Drücken Sie auf / zur Auswahl von Ein.

Falls verfügbar können Sie auch auf auf der Fernbedienung drücken, um den ProjektorTon ein- und auszuschalten.

Einstellen der Lautstärke

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Audioeinstellungen > Audiolautstärke-Menü.

2. Drücken Sie auf / zur Auswahl eines gewünschten Lautstärkepegels.

Falls verfügbar, können Sie auf der Fernbedienung auf // drücken, um die Lautstärke des Projektors einzustellen.

Page 58

Anpassen de Audio In 2 Einstellung (für ausgewählte Modelle)

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Audioeinstellungen > Audio In 2.

2. Drücken Sie auf / , um die Audioeingangsquelle für den AUDIO IN 2/MIC Port festzulegen. Dies wird die Verbindungsmethode für verschiedene Geräte beeinflussen, und woher der Ton kommt.

• Wenn Audio ausgewählt ist:

Gerät

Audioeingang

Der Projektor kann den

Ton abspielen von...

Audioausgang

Das ausgewählte Eingangssignal bestimmt, welcher Ton über den Lautsprecher des Projektors ausgegeben wird und welchen Ton der Projektor ausgibt, wenn eine Verbindung mit AUDIO OUT besteht. Wenn Sie z.B. das Signal D-sub / Comp. 1 auswählen, kann der Projektor Ton ausgeben, den er über AUDIO IN 1 empfängt.

• Wenn Mikrofon ausgewählt ist:

Gerät

Audioeingang

Der Projektor kann den

Ton abspielen von...

Audioausgang

COMPUTER IN 1 COMPUTER IN 2 Video/S-Video AUDIO IN 1 AUDIO IN 2 AUDIO IN 2

AUDIO IN 1 AUDIO IN 2 AUDIO IN 2

AUDIO OUT AUDIO OUT AUDIO OUT

COMPUTER IN 1 COMPUTER IN 2 Video/S-Video AUDIO IN 1 AUDIO IN 1 AUDIO IN 1

• AUDIO IN 1

•MIC AUDIO OUT AUDIO OUT AUDIO OUT

• AUDIO IN 1

•MIC

• AUDIO IN 1

•MIC

Die Lautstärke des Mikrofons anpassen

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Audioeinstellungen > Mikrofonlautstärke.

2. Drücken Sie auf / zur Auswahl eines gewünschten Lautstärkepegels.

Diese Funktion ist nur verfügbar, wenn das EINSTELLUNGEN: Erweitert > Audioeinstellungen > Audio In 2 Menü auf Mikrofon eingestellt ist.

Ausschalten von Ton Ein/Aus

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Audioeinstellungen > Ton Ein/Aus.

2. Drücken Sie auf / zur Auswahl von Aus.

Die einzige Möglichkeit zum Ändern von Ton Ein/Aus ist das Einstellen von Ein oder Aus hier. Das Ausschalten des Tons oder die Änderung der Tonstufe hat keinen Einfluss auf den Ton Ein/Aus.

Page 59

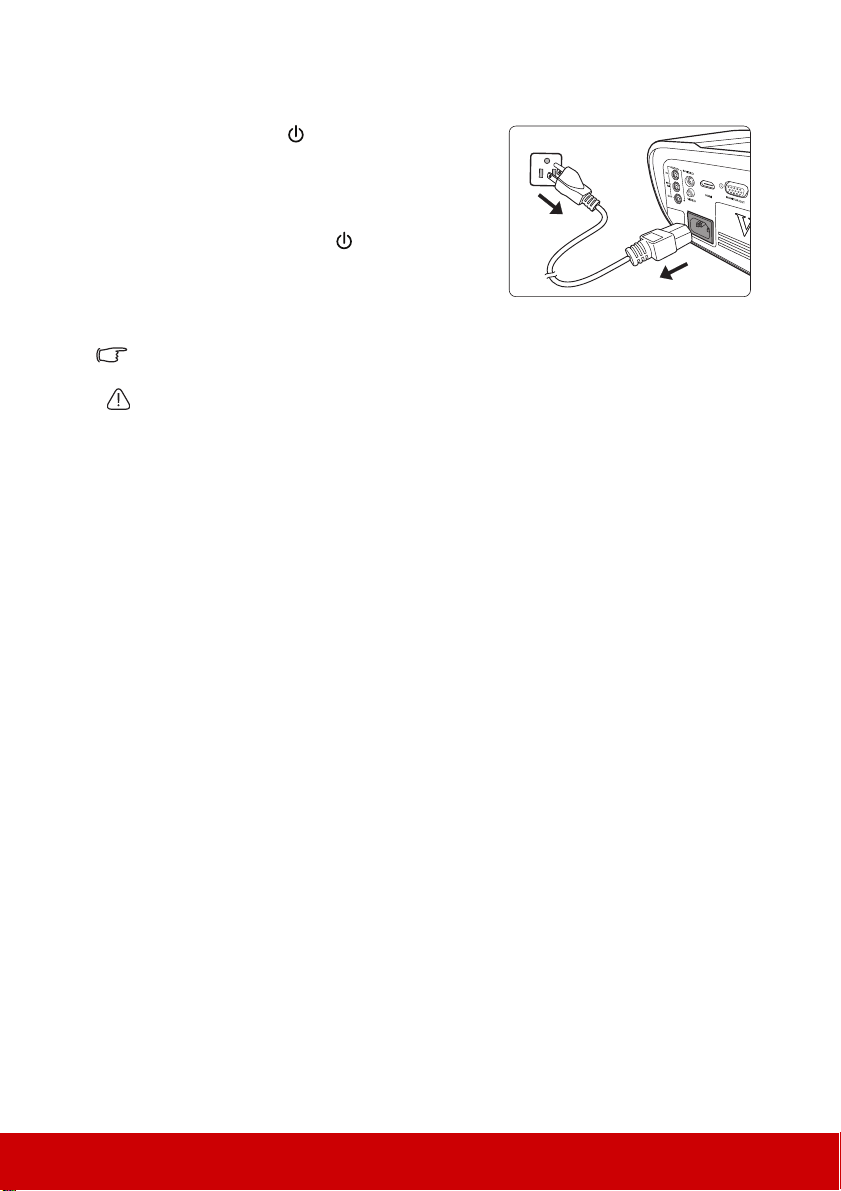

Ausschalten des Projektors

1. Drücken Sie auf Power. Es wird eine Bestätigungsmeldung eingeblendet.

Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet.

2. Drücken Sie erneut auf Power.

3. Nachdem der Kühlvorgang beendet wurde, ertönt ein „Strom-Aus-Signalton“. Trennen Sie das Netzkabel von der Netzsteckdose, wenn Sie beabsichtigen, den Projektor über einen längeren Zeitraum nicht zu verwenden.

Wenn Sie den Signalton deaktivieren möchten, siehe „Ausschalten von Ton Ein/Aus“ auf

Seite 53 für weitere Einzelheiten.

ACHTUNG

• Zum Schutz der Lampe reagiert der Projektor während der Kühlphase nicht auf weitere

Befehle.

• Um die Kühlzeit zu verkürzen, können Sie auch die Schnellabschaltung aktivieren. Siehe

„Schnellabschaltung“ auf Seite 62 für weitere Einzelheiten.

• Ziehen Sie das Netzkabel erst ab, wenn der Projektor vollständig heruntergefahren wurde.

Page 60

Menübedienung

Menüsystem

Beachten Sie, dass die on-screen display (OSD)-Menüs je nach ausgewähltem Signaltyp variieren.

Die Menüoptionen stehen zur Verfügung, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich.

Hauptmenü Untermenü Optionen

Bildschirmfarbe Aus/Schultafel/Grün/Weiß

Auto/4:3/16:9 (PJD6252L/ PJD7326/PJD7720HD)/ 16:10 (PJD6551W/PJD7526W)/ Panorama (PJD6551W/ PJD7526W/PJD7720HD)/ 2,35:1/Anamorph (PJD6551W/ PJD7526W/PJD7720HD)

Rot Plus/Grün Plus/ Blau Plus/Rot Minus/ Grün Minus/Blau Minus

Primärfarben Farbton Sättigung Zunahme

1. DISPLAY

2. BILD

Bildformat

Schrägposition Eckenanp. (PJD7326/PJD7526W) Position (PJD6252L/PJD6551W/PJD7326/PJD7526W) Phase (PJD6252L/PJD6551W/PJD7326/PJD7526W) H-Größe (PJD6252L/PJD6551W/PJD7326/PJD7526W) Zoom

Farbmodus

Helligkeit Kontrast

Farbtemp.

Overscan Aus/1/2/3/4/5 HDMI-

Einstellungen

Erweitert

Farbeinstellungen zurücksetzen Zurücksetzen/Abbrechen

Max. Helligkeit/Dynamisch/Standard/ViewMatch sRGB/Film/DICON SIM (PJD7326/PJD7526W)

Warm Normal Neutral Kühl

HDMI-Format Auto/RGB/YUV HDMI Bereich Auto/Verbessert/Normal Farbe Farbton Bildschärfe Gamma 1/2/3/4/5/6/7/8 Brilliant Color Aus/1/2/3/4/5/6/7/8/9/10 Noise Reduction

Farbverwaltung

Page 61

Hauptmenü Untermenü Optionen

Schnelle Auto-Suche Aus/Ein

Auto/Aus/Frame Sequential/

3. QUELLE

4. EINSTELLUNGEN: Standard

3DEinstellungen

StandbyEinstellungen

Gerät autom. einschalten

Smart Energy

Int. Neustart Deaktiviert/Aktivieren Schnellabschaltung Deaktiviert/Aktivieren Lampe SPA-Modus (PJD7326/ PJD7526W)

LAN-Steuerungseinstellungen (PJD6252L/ PJD6551W/ PJD7326/ PJD7526W)

Sprache

Projektorposition

Menüeinstellungen

Timer

Startbild

3D-Synchronisierung

3D-Synchronisierung umkehren

Aktiver VGA-Ausgang (PJD6252L/PJD6551W/ PJD7326/PJD7526W)

Aktives Audio aus Aus/Ein LAN-Steuerung

(PJD6252L/PJD6551W/ PJD7326/PJD7526W) Computer (PJD6252L/ PJD6551W/PJD7326/ PJD7526W) CEC Deaktiviert/Aktivieren Direkt Strom Ein Aus/Ein

Autom. Abschaltung

Sleeptimer

Energiesparen Aktivieren/Deaktiviert

LAN-Steuerungseinstellungen IP-Adresse von Projektor

Subnet-Maske Standard-Gateway DNS-Server Anwenden

Menü-Anzeigezeit 5 s/10 s/15 s/20 s/25 s/30 s

Menüposition

Frame-Packing/Oben-Unten/ Seite-an-Seite

Deaktiviert/Umkehren

Aus/Ein

Deaktiviert/Aktivieren

Deaktiviert/10 min/20 min/ 30 min

Deaktiviert/30 min/1 Std/ 2 Std/3 Std/4 Std/8 Std/ 12 Std

Deaktiviert/Aktivieren

DHCP EIN/Statische IP

Mehrsprachiges OSD-Menü Auswahl Tisch vorne/Tisch hinten/ Decke hinten/Decke vorne

Mitte/Oben links/ Oben rechts/Unten links/ Unten rechts

Deaktiviert/5 min/10 min/ 15 min/20 min/25 min/30 min Schwarz /Blau/ViewSonic/ Bildschirmaufn./Aus

Page 62

Hauptmenü Untermenü Optionen

Bildschirmaufn.

Auto (PJD6252L/PJD6551W/PJD7326/ PJD7526W)/Projektion (Projektorposition)/

Menüposition/Farbtemp./Helligkeit/Kontrast/ Meine Schaltfläche

4. EINSTELLUNGEN: Standard

Erweitert

Höhenmodus Ein/Aus DCR Ein/Aus

Audioeinstellungen

5. EINSTELLUNGEN: Erweitert

Verd. Untertitel (PJD6252L/ PJD6551W/ PJD7326/ PJD7526W)

Lampeneinstellungen

3D-Einstellungen/Bildschirmfarbe/Startbild/

Meldung/Schnelle Auto-Suche/CEC/DCR/

Verd. Untertitel (PJD6252L/PJD6551W/

PJD7326/PJD7526W)/Energiesparen/Einfrieren/

INFORMATIONEN/Bildformat

Aus/Testkarte/Notizblock /

Muster

Meldung Ein/Aus

Präsentations-

Timer

Audiomodus

Ton aus Ein/Aus

Audiolautstärke

Audio In 2

(PJD6252L/

PJD6551W/

PJD7326/

PJD7526W)

Mikrofonlautstärke

Ton Ein/Aus Ein/Aus

Verd. Untert.

aktiviert

Untert.-Version CC1/CC2/CC3/CC4

Lampenmodus

Lampenstunden zurücksetzen

Lampenstunden

Weltkarte/Notenlinien/ Trellisdiagramm

Timer-Intervall Timer-Anzeige Timer-Position Timer-Zählmethode Erinnerungs-Signalton Zählen beginnen/Aus

Standard/Sprache/ Unterhaltung

Audio/Mikrofon

Ein/Aus

Normal/Eco/Dynamisch/ SuperEco

Page 63

Hauptmenü Untermenü Optionen

Filtermodus Ein/Aus

Filterstunden

zurücksetzen

Filterstunden

Sicherheitseinstell.

Bedientastenfeld-

sperre

Passwort ändern Einschaltsperre

Aus/Ein

• Quelle

• Farbmodus

• Auflösung

• Farbsystem

• IP-Adresse

(PJD6252L/PJD6551W/ PJD7326/PJD7526W)

• MAC-Adresse (PJD6252L/PJD6551W/ PJD7326/PJD7526W)

• Firmware-Version

5. EINSTELLUNGEN: Erweitert

6. INFORMATIONEN

Filtereinstellungen

Fernbedienungscode 1/2/3/4/5/6/7/8

Erweitert

Einstellungen rücksetzen Zurücksetzen/Abbrechen

Aktueller Systemstatus

Page 64

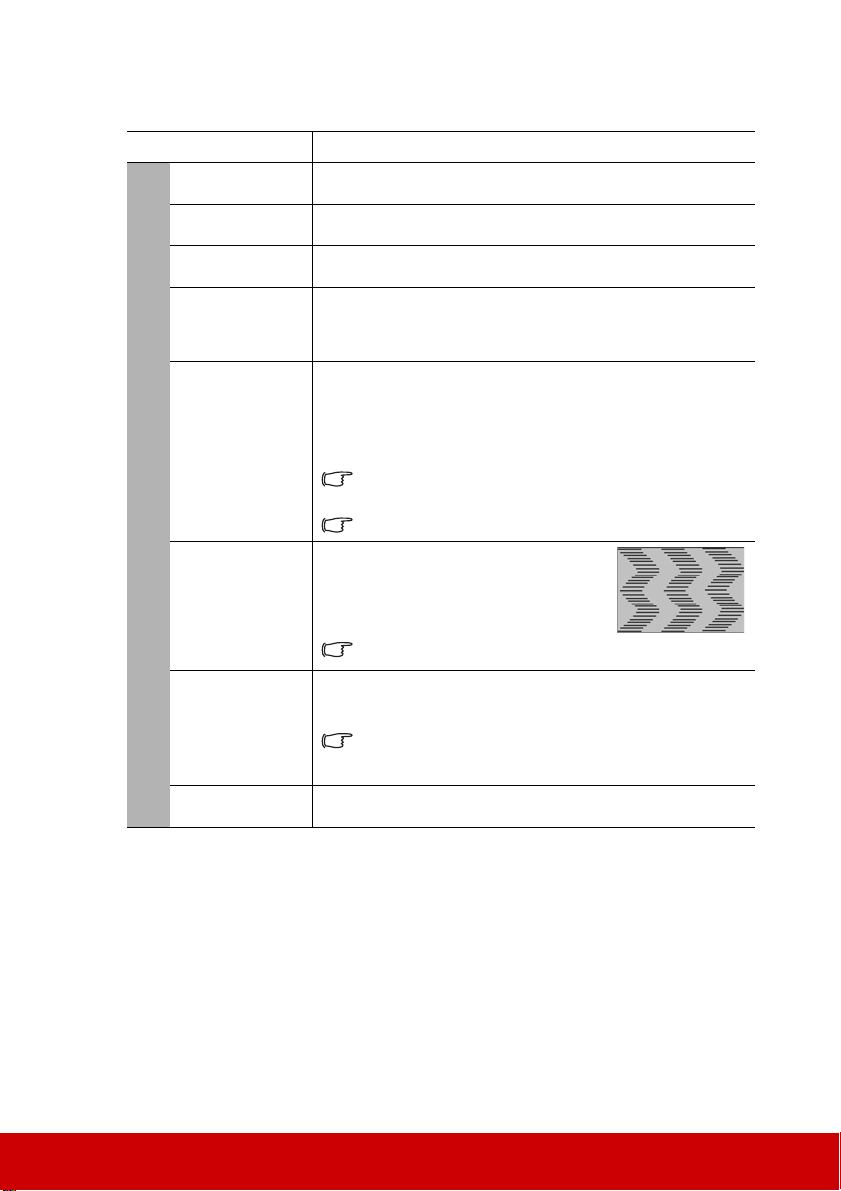

Beschreibung für jedes Menü

1. DISPLAY-Menü

Funktion Beschreibung

Bildschirmfarbe

Bildformat

Schrägposition

Eckenanp. (PJD7326/ PJD7526W)

Position (PJD6252L/ PJD6551W/ PJD7326/ PJD7526W)

Phase (PJD6252L/ PJD6551W/ PJD7326/ PJD7526W)

H-Größe (PJD6252L/ PJD6551W/ PJD7326/ PJD7526W)

Zoom

Siehe „Verwendung von Bildschirmfarbe“ auf Seite 37 für weitere Einzelheiten.

Siehe „Auswahl des Bildformats“ auf Seite 35 für weitere Einzelheiten.

Siehe „Korrektur der Schrägprojektion“ auf Seite 32 für weitere Einzelheiten.

Siehe „4 Ecken anpassen (PJD7326/PJD7526W)“ auf Seite 33 für weitere Einzelheiten.

Zeigt die Seite zur Anpassung der Position an. Verschieben Sie das projizierte Bild mit den Richtungspfeiltasten. Die im unteren Bereich der Seite angezeigten Werte ändern sich bei jedem Tastendruck, bis der Höchst- oder Mindestwert erreicht ist.

Diese Funktion steht nur zur Verfügung, wenn ein PCEingangssignal ausgewählt ist.

Der Anpassungsbereich könnte je nach Timing variieren.

Dient der Anpassung der Phase des Taktsignals, um Bildverzerrungen zu verringern.

Diese Funktion steht nur zur Verfügung, wenn ein PC-Eingangssignal ausgewählt ist.

Passt die Breite des Bildes an.

Diese Funktion steht nur zur Verfügung, wenn ein PCEingangssignal ausgewählt ist.

Siehe „Vergrößerung des Bildes und Suche nach Details“ auf

Seite 34 für weitere Einzelheiten.

Page 65

Funktion Beschreibung

2. BILD-Menü

Farbmodus

Helligkeit

Kontrast

Siehe „Auswahl des Bildmodus“ auf Seite 36 für weitere Einzelheiten.

Siehe „Einstellung von Helligkeit“ auf Seite 37 für weitere Einzelheiten.

Siehe „Einstellung von Kontrast“ auf Seite 37 für weitere Einzelheiten.

Siehe „Auswahl einer Farbtemperatur“ auf Seite 39 und

Farbtemp.

„Bevorzugte Farbtemperatur einstellen“ auf Seite 39 für

weitere Einzelheiten. Passt die Overscan Rate von 0% auf 5% an.

Overscan

HDMIEinstellungen

Diese Funktion steht nur zur Verfügung, wenn ein Composite Video, S-Video oder HDMI-Eingangssignal ausgewählt ist.

Siehe „HDMI Eingangseinstellungen ändern“ auf Seite 31 für weitere Einzelheiten.

Farbe

Siehe „Einstellung von Farbe“ auf Seite 38 für weitere Einzelheiten.

Farbton

Siehe „Einstellung von Farbton“ auf Seite 38 für weitere Einzelheiten.

Bildschärfe

Siehe „Einstellung von Bildschärfe“ auf Seite 38 für weitere Einzelheiten.

Gamma

Erweitert

Siehe „Gamma-Einstellung auswählen“ auf Seite 38 für weitere Einzelheiten.

Brilliant Color

Siehe „Einstellung von Brilliant Color“ auf Seite 38 für weitere Einzelheiten.

Noise Reduction

Siehe „Bildstörungen verringern“ auf Seite 38 für weitere Einzelheiten.

Farbverwaltung

Unter „Farbverwaltung“ auf Seite 39 finden Sie weitere Einzelheiten.

Farbeinstellungen zurücksetzen

Setzt alle Farbeinstellungen auf die werkseitig eingestellten Werte zurück.

Page 66

Funktion Beschreibung

3. QUELLE-Menü

Schnelle AutoSuche

3DEinstellungen

StandbyEinstellungen

Siehe „Wechseln des Eingangssignals“ auf Seite 30 für weitere Einzelheiten.

Siehe „Verwendung der 3D-Funktionen“ auf Seite 44 für weitere Einzelheiten.

Siehe „Verwendung des Projektors im Standbymodus“ auf

Seite 52 für weitere Einzelheiten.

Computer (PJD6252L/PJD6551W/PJD7326/PJD7526W)

Die Auswahl von Aktivieren ermöglicht dem Projektor sich automatisch einzuschalten, wenn das VGA Signal über das VGA Kabel geführt wird.

Gerät autom. einschalten

CEC

Siehe „Verwendung der CEC-Funktion“ auf Seite 44 für weitere Einzelheiten.

Direkt Strom Ein

Die Auswahl von Ein ermöglicht die automatische Einschaltung des Projektors, sobald dieser über das Netzkabel mit Strom versorgt wird.

Autom. Abschaltung

Siehe „Einstellung Autom. Abschaltung“ auf Seite 69 für weitere Einzelheiten.

Sleeptimer

Smart Energy

Siehe „Einstellung Sleeptimer“ auf Seite 69 für weitere Einzelheiten.

Energiesparen

Siehe „Einstellung Energiesparen“ auf Seite 69 für weitere Einzelheiten.

Wen n Sie Aktivieren auswählen, können Sie den Projektor innerhalb von 120 Sekunden nach dem Ausschalten sofort wieder einschalten. Nach 120 Sekunden wird der Projektor, falls er nicht wieder eingeschaltet wurde, direkt den Standbymodus aufrufen.

Int. Neustart

Der Aufruf dieser Funktion benötigt etwas Zeit. Stellen Sie sicher, dass der Projektor länger als 4 Minuten eingeschaltet ist. Falls der Projektor mit der Funktion Int. Neustart fortgesetzt wird, kann diese Funktion sofort ausgeführt werden.

Wenn Aktivieren ausgewählt ist, wird die Schnellabschaltung Funktion automatisch auf „Aktivieren“ eingestellt.

Page 67

3. QUELLE-Menü

4. EINSTELLUNGEN: Standard-Menü

Funktion Beschreibung

Die Auswahl von Aktivieren aktiviert diese Funktion und der Projektor wird nach dem Herunterfahren den Abkühlvorgang nicht starten. Die Auswahl von Deaktiviert deaktiviert diese Funktion und der Projektor wird nach dem Herunterfahren

Schnellabschaltung

den normalen Abkühlvorgang starten.

Wenn Sie versuchen, den Projektor nach dem Herunterfahren sofort wieder zu starten, könnte er sich nicht einschalten lassen und wird den Abkühlvorgang erneut ausführen.

Wenn Deaktiviert ausgewählt ist, wird die Int. Neustart Funktion automatisch ausgeschaltet.

Die Auswahl von Aktivieren stellt die Abkühlzeit des

Lampe SPAModus (PJD7326/ PJD7526W)

Projektionsnach dem Abschalten auf 180 Sekunden. Wenn

Deaktiviert ausgewählt ist, hängt der Kühlvorgang von den Int. Neustart und Schnellabschaltung Einstellungen ab.

Wenn Aktivieren ausgewählt ist, werden die Int. Neustart und Schnellabschaltung Funktion automatisch ausgeschaltet.

LAN-Steuerungseinstellungen (PJD6252L/ PJD6551W/

Siehe „Steuern des Projektors in einem LAN-Umfeld (für

ausgewählte Modelle)“ auf Seite 45 für weitere Einzelheiten.

PJD7326/ PJD7526W)

Legt die Sprache des On-Screen Display (OSD)-Menüs fest.

Sprache

Siehe „Verwendung der Menüs“ auf Seite 27 für weitere Einzelheiten.

Projektorposition

Siehe „Auswählen des Standortes“ auf Seite 15 für weitere Einzelheiten.

Menü-Anzeigezeit

Legt fest, für wie lange das OSD-Menü nach der letzten

Menüeinstellungen

Tastenbetätigung aktiviert bleibt. Mögliche Werte reichen von 5 bis 30 Sekunden, in Abständen von je 5 Sekunden.

Menüposition

Dient der Einstellung der On-Screen Display (OSD)Menüposition.

Timer

Siehe „Ausblenden des Bildes“ auf Seite 42 für weitere Einzelheiten.

Page 68

Funktion Beschreibung

4. EINSTELLUNGEN: Standard-Menü

5. EINSTELLUNGEN: Erweitert-Menü

Startbild

Bildschirmaufn.

Meine Schaltfläche

Hiermit können Sie festlegen, welches Bild beim Einschalten des Projektors angezeigt wird.

Siehe „Erstellen eines eigenen Startbildes“ auf Seite 43 für weitere Einzelheiten.

Hiermit können Sie eine Direkttaste auf der Fernbedienung festlegen.

Muster

Der Projektor kann mehrere Testmuster anzeigen. Dies hilft Ihnen bei der Einstellung der Bildgröße und der Bildschärfe, so dass Sie sicherstellen können, dass das projizierte Bild nicht verzerrt erscheint.

Erweitert

Meldung

Wen n Sie Ein auswählen, werden auf dem Bildschirm aktuelle Informationen angezeigt, sobald der Projektor ein Signal erkennt bzw. nach diesem sucht.

Präsentations-Timer

Siehe „Einstellen des Präsentations-Timers“ auf Seite 40 für weitere Einzelheiten.

Ein Modus für den Betrieb an hohen Orten. Siehe

Höhenmodus

„Verwendung des Projektors an hohen Orten“ auf Seite 43 für weitere Einzelheiten.

Aktiviert oder deaktiviert die DCR (Dynamic Contrast Ratio)-Funktion. Wenn Sie Ein auswählen, wird die Funktion aktiviert und der Projektor wechselt den Lampenmodus automatisch zwischen Normal- und Sparmodus, je nach entdecktem Eingangsbild.

DCR

Diese Funktion steht nur zur Verfügung, wenn ein PC-Eingangssignal ausgewählt ist.

Nach der Aktivierung von DCR kann häufiges Wechseln des Lampenmodus die Nutzungsdauer der Lampe verkürzen und zu Störgeräuschen während der Bedienung führen.

Audioeinstellungen

Siehe „Einstellung des Tons“ auf Seite 52 für weitere Einzelheiten.

Page 69

5. EINSTELLUNGEN: Erweitert-Menü

Funktion Beschreibung

Verd. Untert. aktiviert

Aktiviert die Funktion durch Auswahl von Ein, wenn das ausgewählte Eingangssignal verdeckte Untertitel überträgt.

• Untertitel: Eine Bildschirmanzeige von Dialogen, Erzählungen und Soundeffekten in TV-Sendungen und

Verd. Untertitel (PJD6252L/ PJD6551W/ PJD7326/ PJD7526W)

Videos, die verdeckt sind (und in der Regel in Fernsehprogrammen mit „CC“ gekennzeichnet sind).

Diese Funktion steht nur zur Verfügung, wenn ein Composite-Video- oder S-Video-Eingangssignal ausgewählt und dessen Systemformat NTSC ist.

Untert.-Version

Wählen Sie einen Modus für verdeckte Untertitel aus. Um Untertitel anzuzeigen, wählen Sie CC1, CC2, CC3 oder CC4 (CC1 zeigt Untertitel in der vorherrschenden Sprache Ihrer Region an).

Lampenmodus

Siehe „Einstellung von Eco auf Lampenmodus“ auf Seite 68 für weitere Einzelheiten.

Lampenstunden zurücksetzen

Lampeneinstellungen

Stellt den Lampentimer zurück, nachdem die neue Lampe installiert wurde. Wenden Sie sich bitte an Fachpersonal, um die Lampe zu wechseln.

Lampenstunden

Siehe „Lampenbetriebssystem“ auf Seite 68, um zu erfahren, wie die Gesamtbetriebsstunden berechnet werden.

Filtereinstellungen

Fernbedienungscode

Siehe „Verwendung des Staubfilters (optionales Zubehör)“

auf Seite 67 für weitere Einzelheiten.

Siehe „Fernbedienungscode“ auf Seite 12 für weitere Einzelheiten.

Sicherheitseinstell.

Siehe „Verwendung der Passwortfunktion“ auf Seite 28 für

Erweitert

weitere Einzelheiten.

Bedientastenfeldsperre

Siehe „Sperren der Bedientasten“ auf Seite 42 für weitere Einzelheiten.

Hiermit setzen Sie alle Einstellungen auf die werkseitig eingestellten Werte zurück.

Einstellungen rücksetzen

Die folgenden Einstellungen bleiben unverändert: Schrägposition, Overscan, Sprache, Projektorposition, Höhenmodus, Sicherheitseinstell., Fernbedienungscode, 3D-Synchronisierung.

Page 70

Funktion Beschreibung

6. INFORMATIONEN-Menü

Quelle

Zeigt die aktuelle Signalquelle an.

Farbmodus Zeigt den ausgewählten Modus im Menü BILD an.

Auflösung

Zeigt die native Auflösung des Eingangssignals an.

Farbsystem

Zeigt das Eingangssystemformat an.

Aktueller Systemstatus

IP-Adresse (PJD6252L/PJD6551W/PJD7326/PJD7526W)

Zeigt die IP-Adresse des Projektors an.

MAC-Adresse (PJD6252L/PJD6551W/PJD7326/ PJD7526W)

Zeigt die MAC-Adresse des Projektors an.

MAC-Adresse steht für „Media Access Control Address“, einer physikalischen Adresse, die verwendet wird, um ein Gerät im Netzwerk eindeutig zu identifizieren.

Firmware-Version

Zeigt die aktuelle Firmware Version.

Page 71

Wart ung

Pflege des Projektors

Sie müssen das Objektiv bzw. den Filter (optionales Zubehör) regelmäßig reinigen. Entfernen Sie keine Bauteile des Projektors. Kontaktieren Sie Ihren Händler, wenn ein Teil

des Projektors ausgetauscht werden muss.

Reinigung der Objektivlinse

Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen.

• Zum Entfernen von Staub sollten Sie eine Druckluft-Sprühdose verwenden.

• Bei anderen Verschmutzungen wischen Sie die Linsenoberfläche vorsichtig mit einem Optikreinigungstuch oder einem mit Objektivreiniger angefeuchteten weichen Tuch ab.

ACHTUNG Verwenden Sie keinesfalls scheuernde Materialien.

Reinigen des Projektorgehäuses

Schalten Sie den Projektor vor der Reinigung des Gehäuses wie unter „Ausschalten des

Projektors“ auf Seite 54 beschrieben aus, und ziehen Sie das Stromkabel ab.

• Entfernen Sie Schmutz oder Staub mit einem weichen, flusenfreien Tuch.

• Um hartnäckige Verschmutzungen oder Flecken zu entfernen, befeuchten Sie ein weiches Tuch mit Wasser und einem pH-neutralen Reinigungsmittel. Wischen Sie anschließend das Gehäuse damit ab.

ACHTUNG Verwenden Sie keinesfalls Wachs, Alkohol, Benzol, Verdünner oder andere chemische

Reinigungsmittel. Diese Mittel können das Gehäuse beschädigen.

Lagerung des Projektors

Wenn Sie den Projektor über längere Zeit einlagern müssen, gehen Sie wie folgt vor:

• Vergewissern Sie sich, dass die Temperatur und Feuchte des Lagerortes innerhalb des für den Projektor empfohlenen Bereiches liegen. Lesen Sie die relevanten Angaben unter „Technische Daten“ auf Seite 73 oder wenden Sie sich bezüglich des Bereiches an Ihren Händler.

• Klappen Sie den Einstellfuß ein.

• Nehmen Sie die Batterie aus der Fernbedienung.

• Verpacken Sie den Projektor in der Originalverpackung oder einer entsprechenden Verpackung.

Transportieren des Projektors

Es wird empfohlen, den Projektor in der Originalverpackung oder einer entsprechenden Verpackung zu transportieren.

Page 72

Verwendung des Staubfilters (optionales Zubehör)

ACHTUNG

• Es wird empfohlen, dass der Staubfilter alle 100 Stunden nach der Installation des Staubfilters gereinigt wird.

• Schalten Sie den Projektor aus und trennen Sie ihn von der Stromversorgung, bevor Sie den Filter installieren oder entfernen.

• Wenn der Projektor an der Decke montiert oder nicht einfach zugänglich ist, achten Sie besonders auf Ihre Sicherheit, wenn Sie den Staubfilter austauschen.

Installation des Staubfilters

1. Schalten Sie den Projektor aus und trennen

Sie ihn von der Stromquelle.

2. Richten Sie den Filter wie mit den Pfeilen

rechts dargestellt an den Projektorschlitzen aus und fügen Sie ihn ein. Stellen Sie sicher, dass er einrastet.

Erstmalige Installation:

3. Öffnen Sie das OSD-Menü und wechseln Sie zum EINSTELLUNGEN: Erweitert >

Filtereinstellungen Menü.

4. Drücken Sie auf Enter. Es wird dann die Seite Filtereinstellungen angezeigt.

5. Markieren Sie Filtermodus, und drücken Sie auf / , um Ein auszuwählen. Der

Filter-Timer beginnt mit der Zählung und der Projektor wird Sie an die Reinigung des Projektors erinnern, wenn der Filter mehr als 100 Stunden lang benutzt wurde.

Stellen Sie Filtermodus nur auf Ein, wenn Sie den Projektor benutzen, nachdem der Staubfilter (optionales Zubehör) richtig angebracht wurde. Anderenfalls wird die Lebensdauer der Lampe verkürzt.

Filterstunden Informationen abrufen

1. Öffnen Sie das OSD-Menü und wechseln Sie zum EINSTELLUNGEN: Erweitert >

Filtereinstellungen Menü.

2. Drücken Sie auf Enter. Die Seite Filtereinstellungen wird angezeigt.

3. Die Informationen über Filterstunden werden im Menü angezeigt.

Reinigung des Staubfilters

1. Schalten Sie den Projektor aus und trennen Sie ihn von der Stromquelle.

2. Drücken Sie auf die Verschlüsse des Staubfilters und entfernen Sie den Filter vom

Projektor.

3. Verwenden Sie einen Staubsauger oder eine weiche Bürste, um den Staub auf dem

Filter zu entfernen.

4. Setzen Sie den Staubfilter wieder auf.

Page 73

Den Filter-Timer zurücksetzen

5. Öffnen Sie das OSD-Menü und wechseln Sie zum EINSTELLUNGEN: Erweitert >

Filtereinstellungen Menü.

6. Drücken Sie auf Enter. Es wird dann die Seite Filtereinstellungen angezeigt.

7. Markieren Sie Filterstunden zurücksetzen und drücken Sie auf Enter. Eine

Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Filter-Timer zurücksetzen möchten.

8. Markieren Sie Zurücksetzen und drücken Sie auf Enter. Der Lampentimer wird auf

„0“ zurückgesetzt.

ACHTUNG

Vergessen Sie nicht, Filtermodus auf Aus im EINSTELLUNGEN: Erweitert > Filtereinstellungen Menü zu stellen, wenn der Projektor mit entferntem Staubfilter verwendet wird. Die Einstellung von Filtermodus auf Aus stellt den Filter-Timer nicht zurück. Der Timer wird mit der Zählung fortfahren, wenn Sie den Filter wieder anbringen und Filtermodus auf Ein stellen.

Lampeninformationen

Lampenbetriebssystem

Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet.

So holen Sie Informationen über Lampenbetriebsstunden ein:

1. Öffnen Sie das OSD-Menü und wechseln Sie zum EINSTELLUNGEN: Erweitert >

Lampeneinstellungen -Menü.

2. Drücken Sie auf Enter. Es wird dann die Seite Lampeneinstellungen angezeigt.

3. Die Informationen über Lampenstunden werden im Menü angezeigt.

4. Um das Menü zu verlassen, drücken Sie auf Exit.

Lampenbetriebszeit verlängern

Die Projektionslampe ist ein Verschleißteil. Um die Lampenbetriebsdauer nach Möglichkeit zu verlängern, können Sie folgende Einstellungen im OSD-Menü vornehmen.

Einstellung von Eco auf Lampenmodus

Im Modus Eco ist die Geräuschemission vermindert und die Leistungsaufnahme ist um 20% geringer. Bei Auswahl des Modus Eco wird die Lichtstärke reduziert, und die projizierten Bilder erscheinen dunkler.

Wenn Sie den Projektor in den Modus Eco versetzen, verlängert sich die Betriebsdauer der Lampe ebenfalls. Um den Eco einzustellen, wechseln Sie zum Menü EINSTELLUNGEN:

Erweitert > Lampeneinstellungen > Lampenmodus und drücken Sie auf / zur Auswahl von Eco.

Page 74

Einstellung Autom. Abschaltung

Durch diese Funktion kann sich der Projektor automatisch ausschalten, wenn nach einem festgelegten Zeitraum keine Eingangsquelle erkannt wird, um die Betriebsdauer der Lampe nicht unnötig zu verkürzen.

1. Öffnen Sie das OSD-Menü und wechseln Sie zum QUELLE > Smart Energy

Menü.

2. Drücken Sie auf Enter. Es wird dann die Seite Smart Energy angezeigt.

3. Markieren Sie Autom. Abschaltung und drücken Sie auf / .

4. Wenn Ihnen die voreingestellten Zeitspannen nicht gefallen, wählen Sie Deaktiviert

aus. Der Projektor wird dann nicht automatisch nach einer bestimmten Zeit ausgeschaltet.

Einstellung Sleeptimer

Durch diese Funktion kann sich der Projektor nach einem festgelegten Zeitraum automatisch ausschalten, um die Betriebsdauer der Lampe nicht unnötig zu verkürzen.

1. Öffnen Sie das OSD-Menü und wechseln Sie zum QUELLE > Smart Energy

Menü.

2. Drücken Sie auf Enter. Es wird dann die Seite Smart Energy angezeigt.

3. Markieren Sie Sleeptimer und drücken Sie auf / .

4. Wenn Ihnen die voreingestellten Zeitspannen für Ihre Präsentation nicht gefallen,

wählen Deaktiviert aus. Der Projektor wird dann nicht automatisch nach einer bestimmten Zeit ausgeschaltet.

Einstellung Energiesparen

Der Projektor verringert den Stromverbrauch, wenn nach 5 Minuten keine Eingangsquelle erkannt wird, um die Betriebsdauer der Lampe nicht unnötig zu verkürzen. Sie können zudem entscheiden, ob der Projektor nach einer bestimmten Zeitdauer automatisch ausgeschaltet werden soll.

1. Öffnen Sie das OSD-Menü und wechseln Sie zum QUELLE > Smart Energy

Menü.

2. Drücken Sie auf Enter. Es wird dann die Seite Smart Energy angezeigt.

3. Markieren Sie Energiesparen und drücken Sie auf / .

4. Wenn Aktivieren ausgewählt ist, wird die Projektorlampe in den Eco

Modus wechseln, wenn 5 Minuten lang kein Signal erkannt wurde.

Die Lampenleistung wird in den SuperEco Modus wechseln, wenn 20 Minuten lang kein Signal erkannt wurde.

Page 75

Zeit des Lampenaustausches

Bitte installieren Sie eine neue Lampe oder wenden Sie sich an Ihren Händler, wenn LAMP (Kontrollleuchte) aufleuchtet. Eine verbrauchte Lampe kann zu einer Fehlfunktion des

Projektors führen und in manchen Fällen sogar explodieren.

ACHTUNG Die LAMP (Kontrollleuchte) und Temperaturwarnleuchte leuchten auf, wenn die Lampe zu heiß

wird. Schalten Sie den Projektor aus, und lassen Sie ihn ca. 45 Minuten abkühlen. Falls die LAMP (Kontrollleuchte) oder Temperaturwarnleuchte beim Wiedereinschalten des Projektors immer noch leuchtet, wenden Sie sich an Ihren Händler. Siehe „Signalleuchten“ auf Seite 71 für weitere Einzelheiten.

Lampe auswechseln

Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. Bitte kontaktieren Sie Fachpersonal, um die Lampe auszuwechseln.

Typennummer der Ersatzlampe:

• PJD6252L: RLC-092

• PJD6551W: RLC-093

• PJD7326: RLC-104

• PJD7526W: RLC-105

• PJD7720HD: RLC-100

Page 76

Signalleuchten

Signalleuchte Status und Beschreibung

Blau

Blinkend

Blau Aus Aus

Blau Aus Aus Blau

Blinkend

Rot Aus Aus

Blau Blau Blau

Blau

Blinkend

Aus Aus Rot

Blau Aus Rot

Aus Rot Aus

Aus Rot Rot

Aus Rot Blau

Aus Rot Violett

Rot Rot Rot

Rot Rot Blau

Blau Rot Rot

Aus Rot Blau

Violett Rot Rot

Violett Rot Blau

Aus Blau Rot

Aus Aus

Aus Rot

Betriebsanzeigen

Standby-Modus

Einschalten Normaler Betrieb

Normale Abkühlung beim Ausschalten (3 Sek.)

Herunterladend Burn-in aus

Lampenanzeigen

Erste Lampe-Fehler beim Abkühlen (60 Sek.)

Lampenfehler im normalen Betrieb (30 Sek.) CW Start fehlgeschlagen (30 Sek.)

Temperaturanzeigen

Lüfter 1 Fehler (die Lüftergeschwindigkeit liegt +

25% unter der gewünschten Geschwindigkeit.)

Lüfter 2 Fehler (die Lüftergeschwindigkeit liegt +

25% unter der gewünschten Geschwindigkeit.)

Lüfter 3 Fehler (die Lüftergeschwindigkeit liegt +

25% unter der gewünschten Geschwindigkeit.)

Lüfter 4 Fehler (die Lüftergeschwindigkeit liegt +

25% unter der gewünschten Geschwindigkeit.)

Thermalsensor 1 Leerlauf Fehler (die Remote-Diode hat einen offenen Stromkreis.)

Thermalsensor 2 Leerlauf Fehler (die Remote-Diode hat einen offenen Stromkreis.)

Thermalsensor 1 Kurzschluss Fehler (die RemoteDiode hat einen Kurzschluss.)

Thermalsensor 2 Kurzschluss Fehler (die RemoteDiode hat einen Kurzschluss.)

Temperatur 1 Fehler (Temperaturlimit überschritten) Temperatur 2 Fehler (Temperaturlimit überschritten) Lüfter IC #1 I2C Verbindungsfehler

Page 77

Fehleranalyse

Der Projektor lässt sich nicht einschalten.

Ursache Lösung

Über das Netzkabel wird kein Strom zugeführt.

Sie versuchen, den Projektor während der Kühlphase wieder einzuschalten.

Kein Bild

Ursache Lösung

Die Videoquelle ist nicht eingeschaltet oder nicht ordnungsgemäß angeschlossen.

Der Projektor wurde nicht korrekt mit dem Eingangssignalgerät verbunden.

Das Eingangssignal wurde nicht richtig ausgewählt.

Unscharfes Bild

Ursache Lösung

Die Objektivlinse ist nicht korrekt fokussiert.

Der Projektor und die Leinwand sind nicht korrekt ausgerichtet.

Die Fernbedienung funktioniert nicht

Ursache Lösung

Die Batterie ist leer. Tauschen Sie die Batterie aus. Zwischen Fernbedienung und Projektor

befindet sich ein Hindernis. Sie befinden sich zu weit vom Projektor

entfernt. Der Fernbedienungscode am Projektor und

der Fernbedienung sind nicht identisch.

Stecken Sie das Netzkabel in den Netzanschluss am Projektor und in die Steckdose. Wenn die Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist.

Warten Sie, bis die Kühlphase abgeschlossen ist.

Schalten Sie die Videoquelle an, und vergewissern Sie sich, dass das Signalkabel ordnungsgemäß angeschlossen ist.

Prüfen Sie die Verbindung.

Wählen Sie mit der Taste Source am Projektor oder auf der Fernbedienung das richtige Eingangssignal aus.

Stellen Sie den Fokus der Objektivlinse mit dem Fokusrad ein.

Stellen Sie gegebenenfalls Projektionswinkel und richtung sowie die Höhe des Projektors ein.

Entfernen Sie das Hindernis.

Stehen Sie nicht weiter als 8 Meter (26 Fuß) vom Projektor entfernt.

Passen Sie den Fernbedienungscode an.

Page 78

Technische Daten

Technische Daten des Projektors

• Alle Daten können ohne Bekanntmachung geändert werden.

• In Ihrer Region sind nicht alle Modelle verfügbar.

Allgemein

Produktname DLP Projektor

Optische Daten

Auflösung PJD6252L/PJD7326:

Anzeigesystem 1-CHIP DMD Lampe PJD6252L/PJD6551W:

Elektrische Anschlusswerte

Stromversorgung AC 100–240 V, 50–60 Hz (Automatisch) Stromverbrauch PJD6252L/PJD6551W:

Weitere Daten

Gewicht 2,5 Kg (5,51 lbs)

Eingänge

Computereingang RGB-Eingang D-Sub 15-Pin (Buchse) x 2 (PJD6252L/PJD6551W/

Videosignaleingang S-VIDEO Mini DIN 4-Pin Anschluss x 1 (PJD6252L/PJD6551W/

VIDEO Cinch-Buchse x 1 (PJD6252L/PJD6551W/PJD7326/

SD/HDTV-Eingangssignal

Analog – D-Sub <–> Component Cinch-Buchse x 3 (über RGB

Digital – HDMI V1.4a x 1

1024 x 768 XGA PJD6551W/PJD7526W:

1280 x 800 WXGA PJD7720HD:

1920 x 1080 1080p

190 W-Lampe

PJD7326/PJD7526W:

240 W-Lampe

PJD7720HD:

210 W-Lampe

295 W (Max); < 0,5 W (Standby)

PJD7326/PJD7526W:

365 W (Max); < 0,5 W (Standby)

PJD7720HD:

330 W (Max); < 0,5 W (Standby)

PJD7326/PJD7526W)

PJD7526W)

Eingang) (PJD6252L/PJD6551W/PJD7326/PJD7526W)

Page 79

Audiosignaleingang Audiobuchse x 1

HDMI/MHL-Eingang x 1

Audioeingang/Mikrofoneingang x 1 (PJD6252L/ PJD6551W/PJD7326/PJD7526W) Mikrofon in x 1 (PJD7720HD)

Ausgänge

RGB-Ausgang D-Sub 15-Pin (Buchse) x 1 (PJD6252L/PJD6551W/

Audiosignalausgang Audiobuchse x 1 Lautsprecher 10 Watt x 1

PJD7326/PJD7526W)

Bedienfeld

Serielle RS-232-Steuerung 9-polig x 1 LAN RJ45 x 1 (PJD6252L/PJD6551W/PJD7326/PJD7526W) Serielle USB-Steuerung Typ Mini B IR-Empfänger x 1 (Vorderseite)

Umgebungsbedingungen

Betriebstemperatur 0°C–40°C auf Meereshöhe Luftfeuchtigkeit bei Betrieb 10%–90% (nicht kondensierend) Höhenlage bei Betrieb • 0–1499 m bei 5°C–35°C

• 1500–3000 m bei 5°C–25°C (mit Höhenmodus

eingeschaltet)

Page 80

Abmessungen

227,93

97,7

315,24

60.87

63.62

1.45

198.10

Schrauben für Deckenmontage: M4 x 8 (Max. L = 8 mm)

Einheit: mm

13.00

27.13

Einheit: mm

315,24 mm (B) x 97,7 mm (H) x 227,93 mm (T) (ohne Auswölbungen)

Deckenmontage

Stativmontage

Page 81

Timingtabelle

Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz)

VGA 640 x 480 4:3 60/72/75/85

SVGA 800 x 600 4:3 60/72/75/85

Analog RGB

XGA

WXGA

Quad-VGA 1280 x 960 4:3 60/85

SXGA 1280 x 1024 5:4 60

SXGA+ 1400 x 1050 4:3 60

WXGA+ 1440 x 900 16:10 60

UXGA 1600 x 1200 4:3 60

WSXGA+ 1680 x 1050 16:10 60

HD 1280 x 720 16:9 60

MAC 13" 640 x 480 4:3 67

MAC 16" 832 x 624 4:3 75

MAC 19" 1024 x 768 4:3 75

MAC 21" 1152 x 870 4:3 75

HDTV (1080p) 1920 x 1080 16:9 60

1024 x 768 4:3 60/70/75/85

1152 x 864 4:3 75

1280 x 768 15:9 60

1280 x 800 16:10 60/75/85

1360 x 768 16:9 60

Page 82

HDMI

Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz)

VGA 640 x 480 4:3 60

SVGA 800 x 600 4:3 60

XGA 1024 x 768 4:3 60

1280 x 768 15:9 60

WXGA

Quad-VGA 1280 x 960 4:3 60

SXGA 1280 x 1024 5:4 60

SXGA+ 1400 x 1050 4:3 60

WXGA+ 1440 x 900 16:10 60

WSXGA+ 1680 x 1050 16:10 60

HDTV (1080p) 1920 x 1080 16:9 50 / 60

HDTV (1080i) 1920 x 1080 16:9 50 / 60

HDTV (720p) 1280 x 720 16:9 50 / 60

SDTV (480p) 720 x 480 4:3 / 16:9 60

SDTV (576p) 720 x 576 4:3 / 16:9 50

SDTV (480i) 720 x 480 4:3 / 16:9 60

SDTV (576i) 720 x 576 4:3 / 16:9 50

1280 x 800 16:10 60

1360 x 768 16:9 60

Page 83

3D (HDMI Signal enthalten)

Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz)

SVGA 800 x 600 4:3 60* / 120**

XGA 1024 x 768 4:3 60* / 120**

HD 1280 x 720 16:9 60* / 120**

WXGA 1280 x 800 16:9 60* / 120**

für Videosignal

Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz)

SDTV (480i)*** 720 x 480 4:3 / 16:9 60

60 Hz Signale werden für

* unterstützt.

** 120 Hz Signale werden nur für das Frame Sequential Format unterstützt.

*** Das Videosignal (SDTV 480i) wird nur für das Frame Sequential Format unterstützt.

Seite-an-Seite, Oben-Unten

und

Frame Sequential

HDMI 3D

Frame Packing Format

Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz)

1080p 1920 x 1080 16:9 23,98/24

720p 1280 x 720 16:9 50/59,94/60

Formate

Seite-an-Seite Format

Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz)

1080i 1920 x 1080 16:9 50/59,94/60

Oben und Unten Format

Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz)

1080p 1920 x 1080 16:9 23,98/24

720p 1280 x 720 16:9 50/59,94/60

Page 84

Component-Video

Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz)

HDTV (1080p) 1920 x 1080 16:9 50 / 60

HDTV (1080i) 1920 x 1080 16:9 50 / 60

HDTV (720p) 1280 x 720 16:9 50 / 60

SDTV (480p) 720 x 480 4:3 / 16:9 60

SDTV (576p) 720 x 576 4:3 / 16:9 50

SDTV (480i) 720 x 480 4:3 / 16:9 60

SDTV (576i) 720 x 576 4:3 / 16:9 50

Composite-Video

Signal Bildformat Bildwiederholfrequenz (Hz)

NTSC 4:3 60

PAL 4: 3 50

PAL60 4:3 60

SECAM 4:3 50

Page 85

Informationen zum Urheberrecht

Copyright 2016. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen oder Maschinensprachen übersetzt werden.

Haftungseinschränkung

Die ViewSonic Corporation lehnt jegliche impliziten und expliziten Haftungs- und Garantieansprüche hinsichtlich der Inhalte dieses Dokumentes und insbesondere der Marktfähigkeit und der Eignung für einen bestimmten Zweck ab. Des Weiteren behält sich die ViewSonic Corporation inhaltliche Änderungen ohne weitere Benachrichtigung vor.

*DLP und Digital Micromirror Device (DMD) sind Marken von Texas Instruments. Alle anderen Marken sind Eigentum der jeweiligen Inhaber.

Page 86

Anhang

IR-Steuerungstabelle

Taste Format Byte1 Byte2 Byte3 Byte4 PgDn NEC X3 F4 05 FA PgUp NEC X3 F4 06 F9 Blank NEC X3 F4 07 F8

Auto sync NEC X3 F4 08 F7

Oben NEC X3 F4 0B F4 Unten NEC X3 F4 0C F3

Nach links NEC X3 F4 0E F1

Rechts NEC X3 F4 0F F0

Color Mode NEC X3 F4 10 EF

Stumm NEC X3 F4 14 EB

Enter NEC X3 F4 15 EA

Gerät EIN NEC X3 F4 17 E8

Präsentations-Timer NEC X3 F4 27 D8

Exit NEC X3 F4 28 D7

D. ECO

(Eco mode)

Menu NEC X3 F4 30 CF

Mouse NEC X3 F4 31 CE

Maus links NEC X3 F4 36 C9

Maus rechts NEC X3 F4 37 C8

Source NECX3F4 40BF Pattern NEC X3 F4 55 AA

Eigene Taste NEC X3 F4 56 A9

HDMI NEC X3 F4 58 A7

Volume+ NEC X3 F4 82 7D

Volume- NEC X3 F4 83 7C

Magnify + NEC X3 F4 18 e7

Magnify - NEC X3 F4 19 e6

VGA1 NEC X3 F4 41 be VGA2 NEC X3 F4 45 ba

NECX3F42BD4

Page 87

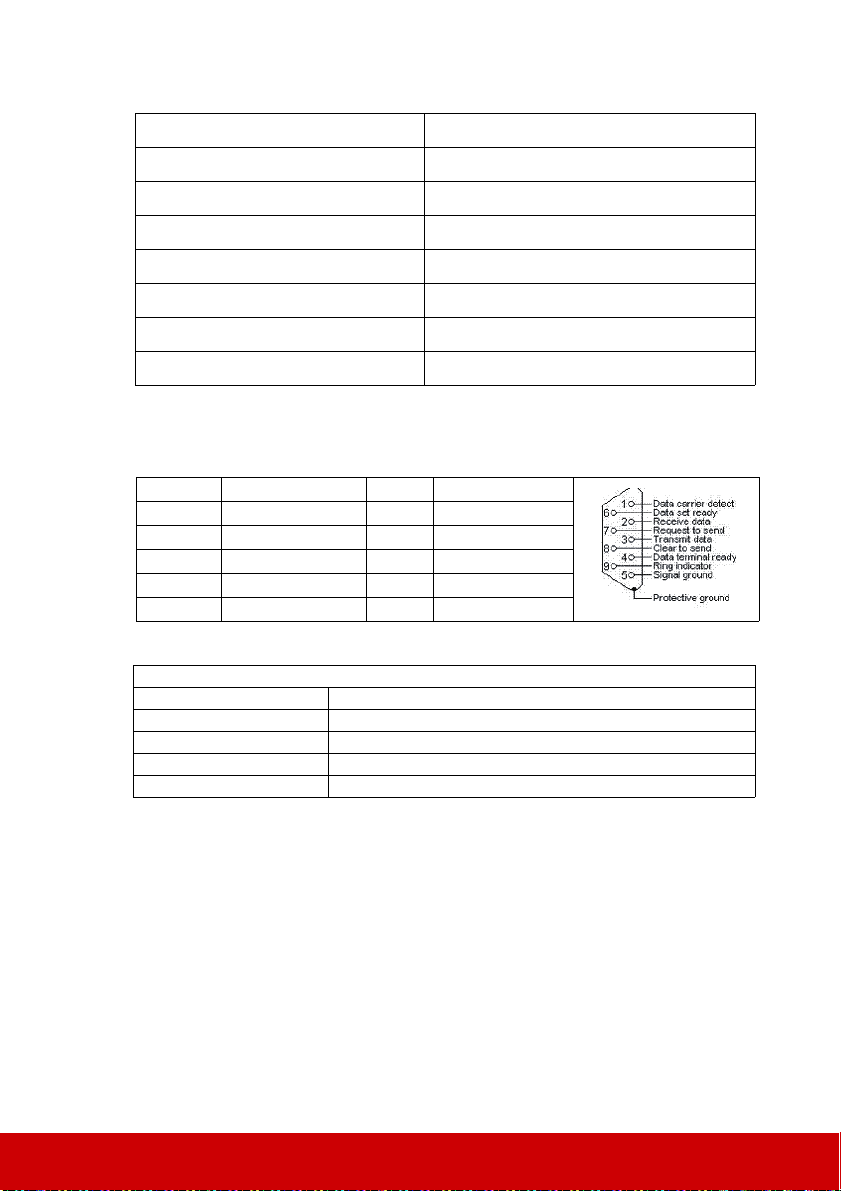

Adresscode

Code 1 83F4

Code 2 93F4

Code 3 A3F4

Code 4 B3F4

Code 5 C3F4

Code 6 D3F4

Code 7 E3F4

Code 8 F3F4

RS232-Befehlstabelle

Pol Beschreibung Pol Beschreibung

1NC2RX

3TX4NC

5GND6NC

7RTSZ8CTSZ

9NC

Baudrate 115200 bit/s (Standard)

Datenlänge 8 Bit

Paritätskontrolle Keine

Stopp-Bit 1 Bit

Datenflusskontrolle Keine

RS-232-Protokoll

Page 88

<RS232-Befehlstabelle>

Funktion Status Aktion cmd

Einschalten 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x00 0x00 0x5D

Ausschalten 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x01 0x00 0x5E

Betriebsstatus

(Ein/Aus)

Ausführen 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x02 0x00 0x5F

Ausführen 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87

Startbild schwarz

Startbild blau 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68

Startbild

ViewSonic

Startbild Bild-

schirmauf-

nahme

Startbild aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x04 0x6B

Schnellabschal-

tung Aus

Schnellabschal-

tung Ein

Schnellabschal-

tung Status

Höhenmodus

Aus

Höhenmodus

Ein

Höhenmodus

Status

Normal 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x00 0x6D

Eco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x01 0x6E

Dynamisch 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x02 0x6F

SuperEco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x03 0x70

Lampenmodus

Status

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x00 0x5E

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x00 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x03 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x00 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x01 0x69

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0B 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x00 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x01 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0C 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x10 0x6E

Stromver-

sorgung

Alle Einst.

zurück-

setzen

Farbein-

stellun-

gen

zurück-

setzen

Startbild

Schnell-

abschal-

tung

Höhen-

modus

Lampen-

modus

Schreiben

Lesen

Schreiben

Lesen Startbild Status

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen

Page 89

Meldung

Projektor-

position

3D-Syn-

chronisie-

rung

3D-Syn-

chronisie-

rung

umkehren

Kontrast

Helligkeit

Schreiben

Lesen Meldung Status

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen Helligkeit

Meldung Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84

Meldung Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85

Tisch vorne 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E

Tisch hinten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F

Decke hinten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60

Decke vorne 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61

Projektorposi-

tion Status

AUS 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x00 0x7E

Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x01 0x7F

Frame

Sequential

Frame-Packing 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x03 0x81

Oben-Unten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x04 0x82

Seite-an-Seite 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x05 0x83

3D Synchr.

Status

Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x00 0x7F

Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x01 0x80

3D Synchr.-

Umkehren

Status

Kontrastverrin-

gerung

Kontrasterhö-

hung

Kontrastverhält-

nis

Helligkeit

verringern

Helligkeit

erhöhen

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 0x85

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00 0x5F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x02 0x80

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x20 0x7F

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x21 0x80

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x00 0x60

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x01 0x61

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x02 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x00 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x01 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x03 0x62

Page 90

Bildformat

Auto-Ein-

stellung

Horizon-

tale Posi-

tion

Vertikale

Position

Farbtem-

peratur

Bildformat

Automatisch

Bildformat 4:3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64

Bildformat 16:9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65

Bildformat 16:10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66

Schreiben

Lesen Bildformat

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen

Bildformat

Anamorph

Bildformat Breit 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x06 0x68

Bildformat

2,35:1

Bildformat

Panorama

Ausführen 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x05 0x00 0x63

Horizontale

Position nach

rechts

Horizontale

Position nach

links

Horizontale

Position

Vertikale

Position nach

oben

Vertikale

Position nach

unten

Vertikale

Position lesen

Farbtemperatur

Warm

Farbtemperatur

Normal

Farbtemperatur

Neutral

Farbtemperatur

Kühl

Farbtemperatur

Status

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x05 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x07 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x08 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x04 0x63

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x01 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x00 0x64

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x06 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x00 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x01 0x66

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x07 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x00 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x01 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x02 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x03 0x69

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x08 0x67

Page 91

Leer

Schräg-

position -

Vert ikal

Schräg-

position -

Horizontal

Farbmo-

dus

Primärfar-

ben

Farbton

Schreiben

Lesen Leer Status

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen Farbton

Leer ein 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68

Leer aus 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67

Verringern 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68

Erhöhen 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x01 0x69

Schrägposition

Status

Verringern 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x31 0x00 0x8E

Erhöhen 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x31 0x01 0x8F

Schrägposition

Status

Max. Helligkeit 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69

Film 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A

Standard 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 0x6D

ViewMatch

sRGB

Dynamisch 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x08 0x71

DICON SIM 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x0a 0x73

Standardmodus

Status

Primärfarbe R 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x00 0x6E

Primärfarbe G 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x01 0x6F

Primärfarbe B 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x02 0x70

Primärfarbe C 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x03 0x71

Primärfarbe M 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x04 0x72

Primärfarbe Y 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x05 0x73

Primärfarbe

Status

Farbtonab-

nahme

Farbtonzu-

nahme

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x09 0x68

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0A 0x69

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x31 0x8F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x05 0x6E

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0B 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x10 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x00 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x01 0x70

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x11 0x70

Page 92

Sättigung

Zunahme

Einfrieren

Quel-

lenein-

gang

Schnelle

Auto-

Suche

Stum m

Sättigungsab-

Schreiben

Lesen Sättigung

Schreiben

Lesen Zunahme

Schreiben

Lesen Standbild Status

Schreiben

Lesen Quelle

Schreiben

Lesen

Schreiben

Lesen Ton aus Status

nahme

Sättigungszu-

nahme

Schwächerer

Zuwachs

Stärkerer Zuwachs

Standbild ein 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x01 0x60

Standbild aus 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x00 0x5F

Eingangsquelle

VGA

Eingangsquelle

VGA2

Eingangsquelle

HDMI

Eingangsquelle

HDMI/MHL

Eingangsquelle

Composite

Eingangsquelle

SVIDEO

Schnelle Auto-

Suche ein

Schnelle Auto-

Suche aus

Schnelle Auto-

Suche Status

Ton aus aktiviert 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61

Ton aus

deaktiviert

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x00 0x70

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x01 0x71

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x12 0x71

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x01 0x72

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x13 0x72

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x00 0x60

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x08 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x07 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x05 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x06 0x66

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x01 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x01 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x00 0x61

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x02 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x00 0x60

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x00 0x61

Page 93

Laut-

stärke

Lautstärke

Schreiben

Lesen Lautstärke

erhöhen

Lautstärke

verringern

0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x02 0x00 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 0x64

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x07 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x08 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x09 0x6A

Sprache

Schreiben

Lesen Sprache

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0a 0x6B

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0b 0x6C

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0c 0x6D

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0d 0x6E

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0e 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0f 0x70

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x10 0x71

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x11 0x72

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x12 0x73

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x13 0x74

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x14 0x75

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x00 0x62

Page 94

Lampen-

zeit

HDMI

Format

HDMI

Bereich

CEC

Fehlersta-

tus

Brilliant

Color

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen CEC Status

Lesen

Schreiben

Lesen

Nutzungsdauer

von Lampe

zurücksetzen

Lampennutzungsdauer

RGB 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85

YUV 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86

Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87

HDMI

Formatstatus

Erweitert 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x00 0x86

Normal 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x01 0x87

Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x02 0x88

HDMI

Bereichsstatus

Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88

Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89

Lesefehler

Status

Brilliant Color 0 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x00 0x6D

Brilliant Color 1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x01 0x6E

Brilliant Color 2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x02 0x6F

Brilliant Color 3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x03 0x70

Brilliant Color 4 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x04 0x71

Brilliant Color 5 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x05 0x72

Brilliant Color 6 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x06 0x73

Brilliant Color 7 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x07 0x74

Brilliant Color 8 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x08 0x75

Brilliant Color 9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x09 0x76

Brilliant Color 10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x0A 0x77

Brilliant Color

Status

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x01 0x00 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x01 0x63

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 0x86

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x29 0x87

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2B 0x89

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x0D 0x66

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0F 0x6E

Page 95

Fernbedienung

Steuerungs-

code

Bild-

schirm-

farbe

Overscan

Code 1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0

Code 2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1

Code 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen Overscan Status

Code 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3

Code 5 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x04 0xA4

Code 6 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x05 0xA5

Code 7 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x06 0xA6

Code 8 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x07 0xA7

Fernbedienungs

code Status

Bildschirmfarbe

Aus

Schultafel 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x01 0x90

Grün 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x02 0x91

Weiß 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x03 0x92

Bildschirmfarbe

Status

Overscan Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x00 0x90

Overscan 1 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x01 0x91

Overscan 2 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x02 0x92

Overscan 3 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x03 0x93

Overscan 4 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x04 0x94

Overscan 5 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x05 0x95

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x048 0xA1

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x00 0x8F

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x32 0x90

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x33 0x91

Page 96

Fernbe-

dienungs-

schlüssel

Menü 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61

Beenden 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65

Nach oben 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D

Nach unten 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E

Links 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F

Schreiben

Rechts 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0E 0x60

Quelle 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x04 0x56

Eingabe 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x15 0x67

Auto 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x08 0x5A

Eigene Taste 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x11 0x63

Page 97

Kundendienst

Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler.

HINWEIS: Sie benötigen die Seriennummer des Produkts.

Land/Region Website Telefone E-mail

Deutschland

Österreich

Schweiz (Deutsch)

www.viewsoniceurope.com/ de/

www.viewsoniceurope.com/ de/support/call-desk/

service_deu@ viewsoniceurope.com

service_at@viewsoniceurope. com

service_ch@ viewsoniceurope.com

Page 98

Eingeschränkte Garantie

ViewSonic® Projektor

Garantieumfang:

ViewSonic gewährleistet, dass die Produkte während des Garantiezeitraums frei von Material-und Herstellungsfehlern sind. Wenn ein Produkt während des Garantiezeitraums Material- oder Herstellungsfehler aufweist, wird ViewSonic nach eigenem Ermessen das Produkt entweder reparieren oder durch ein vergleichbares Produkt ersetzen. Ersatzprodukte oder -teile können reparierte oder überholte Teile und Komponenten enthalten.

Eingeschränkte dreijährige (3-jährige) allgemeine Garantie

Gemäß der stärker eingeschränkten einjährigen (1-jährigen) unten angegebenen Garantie, Nord- und Südamerika: Drei (3) Jahre Garantie auf alle Teile mit Ausnahme der Lampe, drei (3) Jahre auf Verarbeitung und ein (1) Jahr auf die Originallampe ab Originalkaufdatum. Andere Regionen bzw. Länder: Die Informationen zur Garantie erfahren Sie von Ihrem Händler oder lokalen ViewSonic-Büro.

Eingeschränkte einjährige (1-jährige) Garantie bei intensivem Gebrauch:

Bei intensivem Gebrauch, bei dem der Projektors durchschnittlich mehr als vierzehn (14) Stunden pro Tag verwendet wird, Nord- und Südamerika: Ein (1) Jahr Garantie auf alle Teile mit Ausnahme der Lampe, ein (1) Jahr auf Verarbeitung und neunzig (90) Tage auf die Originallampe ab Originalkaufdatum; Europa: Ein (1) Jahr Garantie auf alle Teile mit Ausnahme der Lampe, ein (1) Jahr auf Verarbeitung und neunzig (90) Tage auf die Originallampe ab Originalkaufdatum. Andere Regionen bzw. Länder: Die Informationen zur Garantie erfahren Sie von Ihrem Händler oder lokalen ViewSonic-Büro.

'LH/DPSHQJDUDQWLHXQWHUOLHJW%HVWLPPXQJHQ.RQGLWLRQHQVRZLHHLQHU9HUL¿]LHUXQJ

und Genehmigung. Die Garantie gilt nur für die vom Hersteller installierte Lampe. Für alle getrennt gekauften Zubehörlampen gilt eine Garantie von 90 Tage.

Die Garantie gilt für folgende Personen:

Diese Garantie gilt nur für den Ersterwerb durch den Endverbraucher.

In folgenden Fällen wird keine Garantie übernommen:

1. Bei Produkten, deren Seriennummer unkenntlich gemacht, geändert oder entfernt wurde.

2. Bei Schäden, Beeinträchtigungen oder Fehlfunktionen mit folgenden Ursachen:

a. Unfall, missbräuchliche Verwendung, Fahrlässigkeit, Feuer, Wasser, Blitzschlag

oder andere Naturereignisse, unerlaubte Änderungen am Produkt, Nichtbefolgen der dem Produkt beiliegenden Anweisungen.

E%HWULHEDXHUKDOEGHU3URGXNWVSH]L¿NDWLRQHQ

c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken

oder außerhalb der normalen Betriebsbedingungen.

d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic

autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. f. Abbau oder Aufstellen des Produkts. g. Nicht im Produkt selbst liegende Ursachen wie Stromschwankungen oder

Stromausfall. h. Verwendung von Ersatzteilen, die nicht den technischen Daten von ViewSonic

entsprechen. i. Normale Abnutzung und Verschleiß. j. Andere Gründe, die nicht in Zusammenhang mit einem Fehler am Produkt

stehen.

3. Kosten für den Abbau, den Aufbau und die Einrichtung durch den Kundendienst.

Page 99

Inanspruchnahme des Kundendienstes:

1. Informationen zu Wartungsleistungen im Rahmen der Garantie erhalten Sie beim Kundendienst von ViewSonic (siehe “Kundenunterstützung”). Halten Sie die Seriennummer des Produkts bereit.

2. Wenn Sie im Rahmen der Garantie Wartungsleistungen in Anspruch nehmen möchten, müssen Sie (a) den mit Datum verse henen Kaufbeleg, (b) Ihren Namen, (c) Ihre dresse, (d) eine Beschreibung des Problems und (e) die Seriennummer des Produkts vorlegen.

3. Bringen Sie das Produkt in der Originalverpackung zu einem von ViewSonic autorisierten Kundendienstzentrum oder zu ViewSonic. Die Versandkosten werden von Ihnen getragen.

4. Weitere Informationen oder die Adresse eines Kundendienstzentrums von ViewSonic in Ihrer Nähe erhalten Sie von ViewS onic.

Einschränkung stillschweigender Garantien:

Abgesehen von den in dieser Dokumentation aufgeführten Gewährleistungsansprüchen werden alle weiteren impliziten oderexpliziten Garantieansprüche, einschliesslich der impliziten Garantie der Marktgängigkeit und der eignung für einenbestimmten Zweck, ausgeschlossen.

Ausschluss von Schadensersatzansprüchen:

Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für:

1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie anderewirtschaftliche Verluste, auch bei Kenntnis der Möglichkeit solcher Schäden.

2. Jegliche andere neben-, folge- oder sonstige schäden.

3. Ansprüche gegen den Kunden durch Dritte.

Auswirkung lokaler Gesetze:

'LHVH*DUDQWLHYHUOHLKW,KQHQVSH]L¿VFKH5HFKWHP|JOLFKHUZHLVHJHOWHQIU6LH

andere Rechte, die je nach örtlicher Autorität variieren können. Einige lokale Regierungen erlauben keine Beschränkung implizierter Garantien und/oder die Ausnahme YRQEHLOlX¿JHQRGHU)ROJHVFKlGHQVRGDVVGLHRELJHQ%HVFKUlQNXQJHQXQG$XVnahmen für Sie möglicherweise nicht gelten.

Verkäufe außerhalb der USA und Kanadas:

Informationen über Garantie- und Dienstleistungen für ViewSonic-Produkte, die außerhalb der USA und Kanadas verkauft wurden, erhalten Sie direkt von ViewSonic oder einem ViewSonic-Händler vor Ort. Die Garantiefrist für dieses Produkt in Festlandchina (Hong Kong, Macao und Taiwan nicht eingeschlossen) unterliegt den Bestimmungen und Bedingungen auf der Wartungs- und Garantiekarte. Details zur angebotenen Garantie für Benutzer in Europa und Russland sind in der

:HEVLWHZZZYLHZVRQLFHXURSHFRPXQWHU6XSSRUW:DUUDQW\,QIRUPDWLRQ]X¿QGHQ

Projector Warranty Term Template In UG VSC_TEMP_2005
