VP2458

液晶显示器用户指南

型号 VS17557

部件号：VP2458

感谢您选择 ViewSonic®

作为全球领先的视觉解决方案提供商，ViewSonic® 一直致力于超越全球用户对技术演进、创新和简化的期望。在 ViewSonic®，我们坚信，我们的产品有能力对世界做出积极的影响，我们有信心通过您选择的 ViewSonic® 产品为您提供更好的服务。

再次感谢您选择 ViewSonic® ！

安全预防措施

开始使用本设备之前，请阅读以下安全预防措施。

• 请妥善保管本用户指南，以供日后参考。

• 请阅读所有警告并按照所有说明进行操作。

• 座位与设备之间的距离至少应为 18" (45 cm)。

• 至少在设备周围留有 4" (10 cm) 的间隙，以确保正确通风。

• 将设备放置在通风条件良好的区域。请勿在设备上防止任何物品，以免影

响散热。

• 请勿在靠近水的地方使用此设备。为降低火灾或电击风险，请勿使设备暴露于潮湿环境下。

• 请勿将设备暴露于阳光直射或其他持续发热源之下。

• 请勿安装在任何热源旁边，如散热器、热调节器、火炉、或其他可能使设

备温度提升到危险级别的的设备（包括放大器）。

• 使用干燥的软布清洁外壳。更多信息，请参考第 62 页的“维护”部分。

• 触摸屏幕时可能在屏幕上留下油渍。要清洁屏幕上的油斑，请参考第 62

页的“维护”部分。

• 请勿使用锋利或坚硬的物体触摸屏幕表面，否则可能损坏屏幕。

• 移动设备时，请多加留意，以免设备掉落或撞到其他物品。

• 请勿将此设备放置在不平整或不稳定的表面上。设备可能掉落，进而导致

人员受伤或设备故障。

• 请勿将任何重物放在设备或连接线上。

• 如果发现冒烟、异常噪音或异味，请立即关闭设备并致电经销商或 ViewSonic®。继续使用设备会有危险。

• 请勿尝试曲解极化或接地类型插头的安全用途。极性插头有一宽一窄两个

插片。接地型插头有两个插片和一个接地插片。宽插片和接地插片用于安全目的。如果插头无法插入插座，请使用适配器，不要尝试强行将插头插入插座。

• 连接到电源插座时，请勿拔下接地插片。请确保接地插片一直插入。

• 防止电源线被踩踏或受挤压，特别是在插头以及与设备的连接点等处。确保电源插座靠近设备，以便能够轻松插接。

• 仅使用制造商指定的连接件 / 附件。

• 使用手推车时，在推动手推车 / 设备时务必多加小心，以防止

绊倒受伤。

• 如果设备长时间不用，请将电源插头从交流插座中拔下。

• 所有维修工作皆应由合格维修人员处理。如果设备有下列任何损

坏，需要进行维修：

电源线或插头损坏 有液体泼溅到设备上或有物体掉入设备中 设备受潮 设备无法正常运行或掉落。

• 注意：长时间调高音量使用耳塞 / 耳机收听可能导致听力受损。使用耳塞 /

耳机时，将音量调节到合适水平，否则可能会对听力造成损害。

• 注意：显示器可能因过热而关闭！如果设备自动关闭，请再次启动显示器。重启后，更改显示器分辨率和刷新率。有关详细信息，请参考显卡用户指南。

内容

安全预防措施 .................................................................................3

简介 ...............................................................................................7

包装物品 ....................................................................................................................... 7

产品概览 ....................................................................................................................... 8

初始安装 .........................................................................................9

安装底座 ....................................................................................................................... 9

壁装 ............................................................................................................................. 11

使用安全槽 ................................................................................................................. 13

连接 ..............................................................................................14

连接到电源 ................................................................................................................. 14

连接外部设备 ............................................................................................................. 15

HDMI 连接 ............................................................................................................. 15

DisplayPort 连接 ....................................................................................................16

USB 连接 ............................................................................................................... 17

VGA 连接 ............................................................................................................... 18

使用显示器 ................................................................................... 19

调整视角 ..................................................................................................................... 19

高度调整 ............................................................................................................... 19

倾斜角度调整 ....................................................................................................... 20

屏幕方向调整（显示器旋转） ........................................................................... 20

旋转角调整 ........................................................................................................... 22

开启或关闭设备 ......................................................................................................... 23

使用控制面板按键 ..................................................................................................... 24

Quick Menu (快速菜单) ........................................................................................ 24

热键 ....................................................................................................................... 26

配置设置 ..................................................................................................................... 29

常规操作 ............................................................................................................... 29

屏幕显示 (OSD) 菜单树 ........................................................................................ 32

菜单选项 ............................................................................................................... 38

高级功能和设置 ...........................................................................49

Colorbraon ................................................................................................................. 49

自动旋转 ..................................................................................................................... 50

固件更新 ..................................................................................................................... 51

附录 ..............................................................................................53

规格 ............................................................................................................................. 53

词汇表 ......................................................................................................................... 55

故障排除 ..................................................................................................................... 60

维护 ............................................................................................................................. 62

一般注意事项 ....................................................................................................... 62

清洁屏幕 ............................................................................................................... 62

清洁机壳 ............................................................................................................... 62

免责声明 ............................................................................................................... 62

法规和服务信息 ...........................................................................63

符合性信息 ................................................................................................................. 63

加拿大工业部声明 ............................................................................................... 63

欧洲国家CE符合性 ............................................................................................... 64

电子电气产品有害物质限制使用标识要求 .......................................................64

环保使用期限说明： ........................................................................................... 64

产品达到使用寿命后的产品处置 ....................................................................... 65

版权信息 ..................................................................................................................... 66

客户服务 ............................................................................................................... 67

有限保修 ............................................................................................................... 68

简介

包装物品

• 显示器

• 电源线

• 视频线

• 快速入门指南

注：包装中随附的电源线和视频线可能有所不同，具体视您所在国家 / 地

区而定。请联系您当地的经销商了解更多信息。

产品概览

前部概览

显示器屏幕

后视图

电源按钮

安全插槽

VGA

交流输入插孔

DisplayPort VGA 端口

USB 端口HDMI 端口

注：更多关于 1/2/3/4/5 键及其功能的详细信息，请参阅第 26 页的“热

键”。

初始安装

本节提供了安装显示器的详细说明。

安装底座

1. 将显示器放在平坦、稳定的表面上，使屏幕朝下。

2. 将显示器底座底板上的两 (2) 个点与显示器底座顶部对齐并进行连接。

3. 在显示器底座的底板中使用外加螺丝，并将其固定到显示器底座的顶部。

4. 将设备放在平坦、稳定的表面，使设备处于直立位置。

注：请务必将设备放在平坦、稳定的表面。否则可能导致设备掉落、设

备损坏和 / 或人员受伤。

壁装

有关壁装套件的标准尺寸，请参考下表。

注：仅限使用 UL 所列之壁挂式托架。若要购买壁挂架或高度调整底座，

请洽ViewSonic® 或您当地的经销商。

最大载重

量

14kg 100 x 100 mm 115 x 115 x 2.6 mm

注：壁装套件单独销售。

1. 关闭设备并断开所有线缆连接。

2. 将设备放在平坦、稳定的表面上，使屏幕朝下。

3. 拧下将底座固定到显示器上的四枚 (4) 螺丝。

打孔图案

(W x H)

接口板 (W x H x D) 板孔螺丝规格和数量

5mm

M4 x 10mm

4 个

4. 轻轻地向下拉动卡钩，使其脱离安装槽。然后拆下底座。

5. 将安装支架连接到设备后部的 VESA 安装孔。然后用四枚螺丝 (M4 x 10 mm)

固定安装支架。

100 mm

6. 按照壁装套件随附的说明书将显示器安装在墙壁上。

使用安全槽

为避免设备被盗，可使用安全槽锁紧设备，将设备固定到固定物体上。下例中将安全操锁紧设备安装在桌面上。

连接

本节介绍了如何将显示器与其他设备相连。

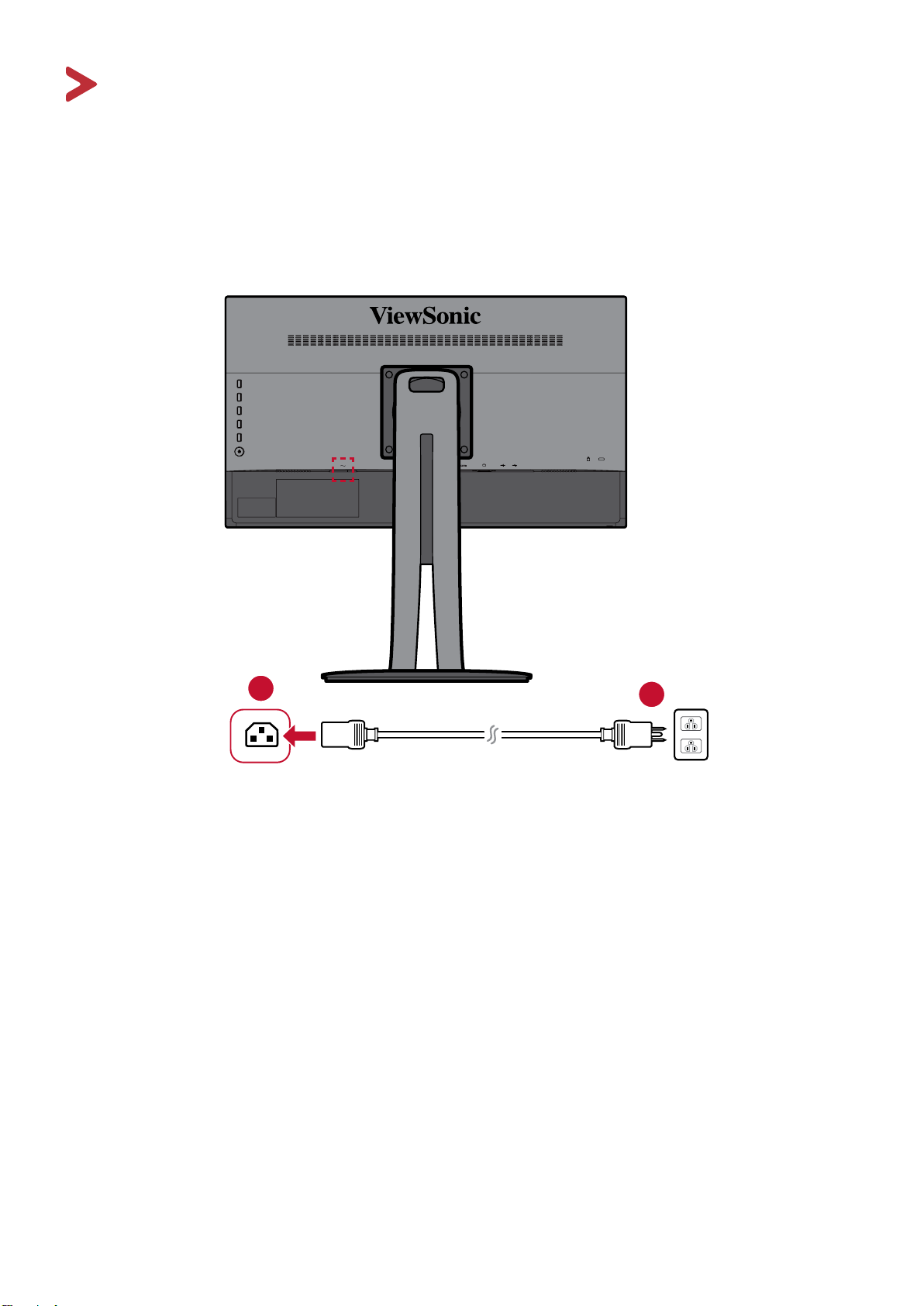

连接到电源

1. 将电源线连接到设备后侧的交流输入插孔。

2. 将电源线插头连接到电源插座。

连接外部设备

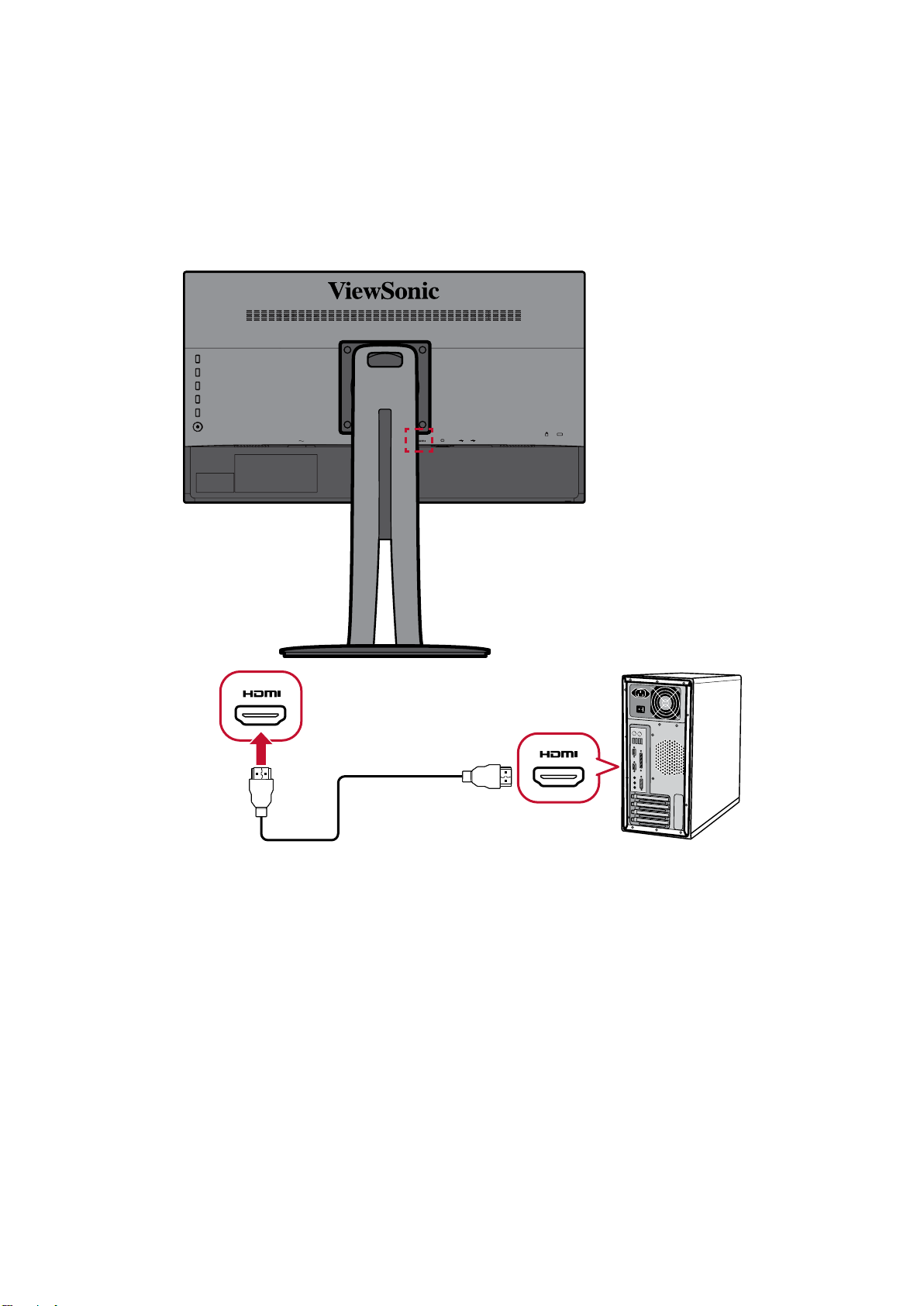

HDMI 连接

将 HDMI 线的一端连接到显示器的 HDMI 端口。然后将 HDMI 线的另一端连接到计算机的 HDMI 端口。

注：显示器配有一个 HDMI 1.4 端口。

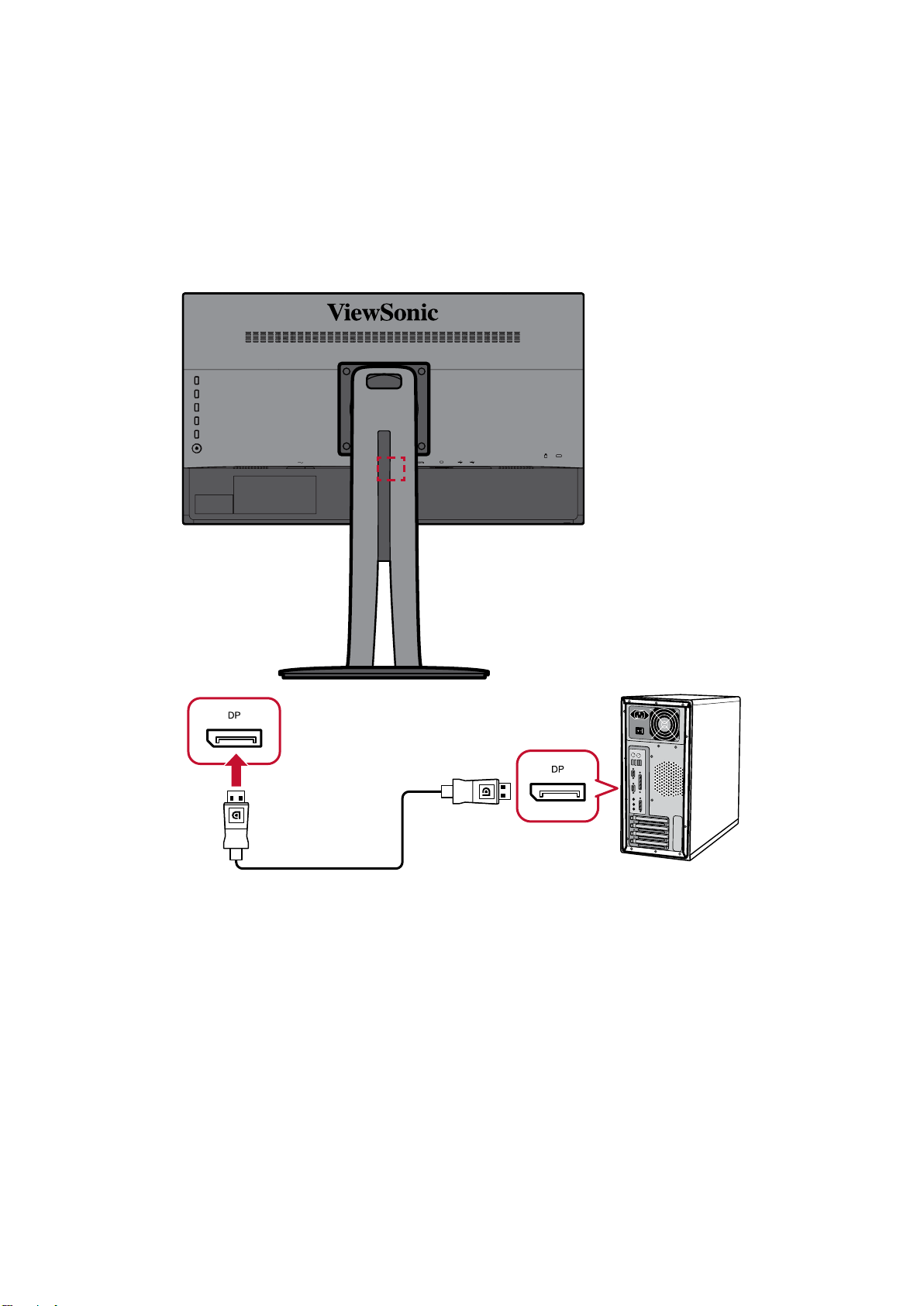

DisplayPort 连接

将 DisplayPort 线的一端连接到 DisplayPort 端口。然后将 DisplayPort 线的另一端连接到计算机的 DisplayPort 或 Mini DP 端口。

注：要将显示器连接到 Mac 上的 Thunderbolt 端口 (v. 1&2)，请将“Mini

DP 连 DisplayPort 线”的 Mini DP 端连接到 Mac 的 Thunderbolt 输出。然后将“MiniDP 连 DisplayPort 线”的另一端连接到显示器的 DisplayPort。

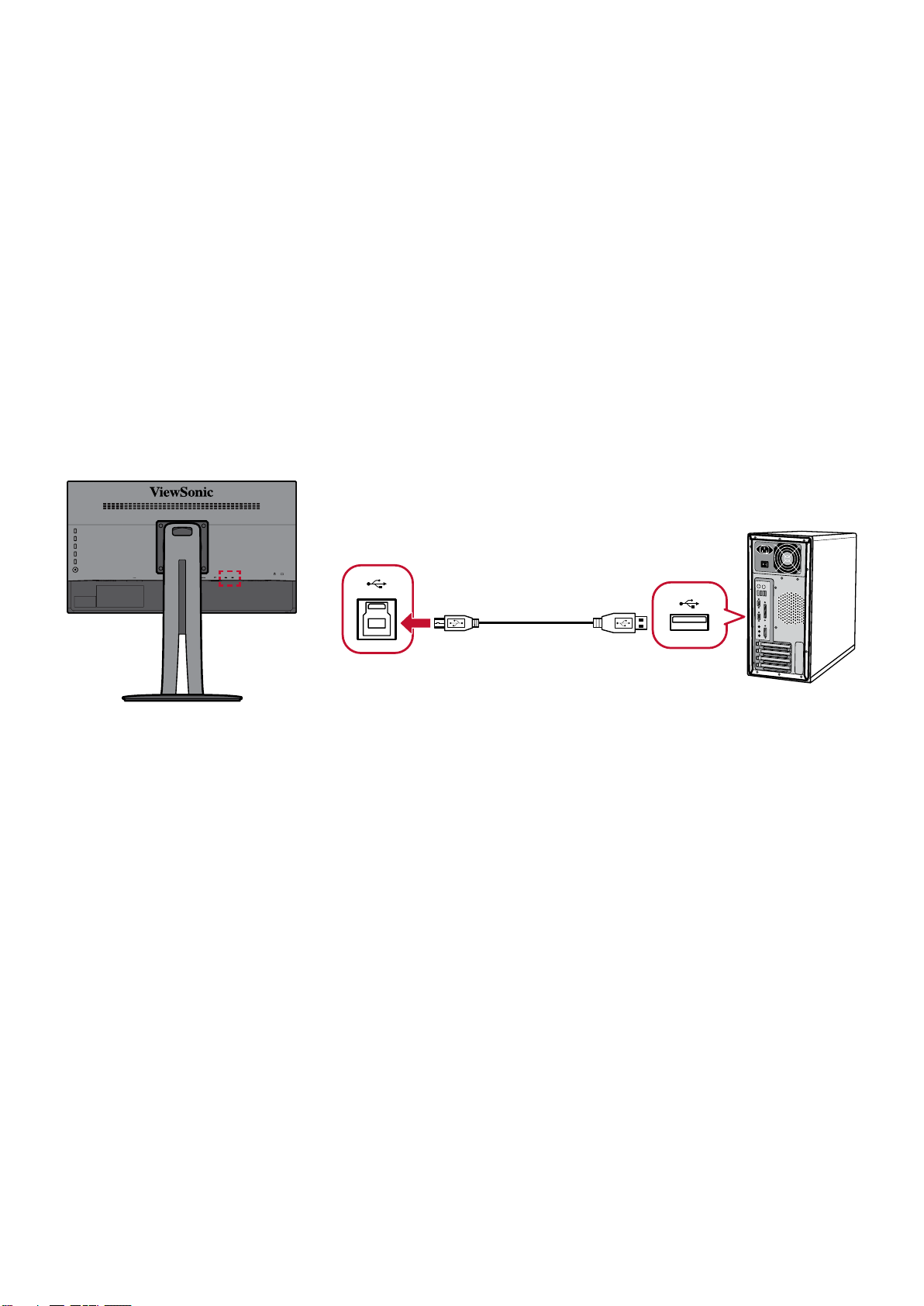

USB 连接

将 USB 线的一端连接到显示器的 USB 端口。然后将 USB 线的另一端连接到计算机的 USB 端口。

注：本显示器支持两 (2)类USB端口。连接时，请遵循以下原则：

• 两(2)个A型USB端口：连接A型外设（如存储设备）。

» 注意: 要激活A型USB端口，请确保计算机也连接着显示器的B

型USB端口。

• 一(1)个B型USB端口：将B型USB接头线缆（有两个切角的正方型）连接到此端口，然后将线缆的另一端连接到计算机的USB下行端口。

VGA 连接

将 VGA 线的一端连接到显示器的 VGA 端口。然后将 VGA 线的另一端连接到计算机的 VGA 端口。

VGA

注：显示器配有一个 VGA 端口。

VGA

使用显示器

调整视角

为实现最佳观看体验，可使用以下任何方法调整视角：

高度调整

将显示器降低或升高到理想高度（0 到 130 mm）。

注：调整时，用两只手握住显示器侧面，沿调整轨道方向用力向下压。

倾斜角度调整

向前或向后倾斜显示器，使显示器达到理想视角（-5˚ 到 21˚）。

注：调整时，用一只手牢牢地按住底座，同时用另一只手向前或向后倾

斜显示器。

屏幕方向调整（显示器旋转）

1. 将显示器高度调整到最高位置。然后向后倾斜显示器，使其达到完全倾斜位置。

2. 将显示器顺时针或逆时针旋转 90°，从横向调整为纵向。

注：

• 调整时，请务必用双手握住显示器两侧并将显示器旋转 90°。

• 利用“Auto Pivot”应用程序，系统可自动检测屏幕方向。

旋转角调整

向左或向右旋转显示器，使其达到理想视角 (60˚)。

开启或关闭设备

1. 将电源线插入电源插座。

2. 触摸 Power ( 电源 ) 按钮打开显示器。

3. 如要关闭显示屏，请再按一次 Power ( 电源 ) 按钮。

注：只要电源线连接到电源插座，显示器就会消耗一定的电量。如果显

示器长时间不使用，请将电源插头从电源插座中拔下。

使用控制面板按键

使用控制面板按键访问快速菜单、激活热键、在屏幕显示 (OSD) 菜单中导航、更改设置。

Quick Menu ( 快速菜单 )

按 1/2/3/4 按键激活快速菜单。

Standard Color

Contrast/Brightness

Input Select

Main Menu

Exit

注：按照屏幕侧面显示的按键指引选择选项或进行调整。

Standard Color（标准颜色）

选择其中一个预设颜色设置。

sRGB

CAL 1

CAL 2

CAL 3

Custom

Contrast/Brightness（对比度 / 亮度）

调整对比度或亮度水平。

Input Select（输入选择）

选择输入源。

Contrast

Brightness

100

DisplayPort

HDMI

D-Sub

Main Menu ( 主菜单 )

进入屏幕显示 (OSD) 菜单。

Input

Select

DisplayPort

HDMI

D-Sub

Auto Detect

Exit ( 退出 )

VP2458

Color Adjust ViewMode

Manual Image

Adjust

Setup Menu

1920 X 1080@60HZ

退出快速菜单。

注：使用 5 按键退出快速菜单。

热键

如果屏幕显示 (OSD) 菜单关闭，可使用控制面板按键快速访问特殊功能。

按键说明

1 按住此按键 5 秒可进入“用户模式”菜单。然后选择所需用户模式

将其激活。

User 1

User 2

User 3

Exit

5 按下此键可启用 / 禁用蓝光过滤器。

Blue Light Filter

注：长时间观看计算机屏幕可能导致眼睛发炎或不适。为避免

这种情况的出现，建议观看过程中定期休息，缓解眼部疲劳。

按键说明

2 + 3 按住这些按键可锁定 / 解锁 OSD 菜单。

菜单出现在屏幕上之后，继续按住这两个键并持续 10 秒钟可锁定 / 解锁 OSD 菜单。

OSD Lock/Unlock

Locking OSD

Press and hold for 10s

to lock OSD

如果 OSD 菜单已锁定，屏幕上将显示以下消息：

OSD Lock/Unlock

OSD Locked

按键说明

2 + 4 按住这些按键可锁定 / 解锁 Power ( 电源 ) 按钮。

菜单出现在屏幕中时，继续按住两个按键并持续 10 秒钟可锁定 / 解锁 Power ( 电源 ) 按钮。

Power Lock/Unlock

Locking Power Button

Press and hold for 10s

to lock power

如果 Power ( 电源 ) 按钮已锁定，屏幕上将显示以下消息：

Power Lock/Unlock

Power Button Locked

3 + 5 按下这些按键可在设备启动时显示 / 隐藏启动屏幕。

Boot Up Screen On/Off

Off

Press to turn on

配置设置

常规操作

1. 按 1/2/3/4 按键激活快速菜单。然后按 4 按键显示屏幕显示 (OSD) 菜单。

VP2458

Input

Select

DisplayPort

HDMI

D-Sub

Auto Detect

Color Adjust ViewMode

Manual Image

Adjust

Setup Menu

1920 X 1080@60HZ

2. 按 1 或 2 按键选择主菜单。然后按 3 按键进入所选菜单。

VP2458

Input

Select

Color Adjust ViewMode

Manual Image

Adjust

Setup Menu

Contrast/Brightness

Color Format

Standard Color

Custom

Color Calibration

Contrast

Brightness

1920 X 1080@60HZ

3. 按 1 或 2 按键选择所需菜单选项。然后按 3 按键进入子菜单。

VP2458

Input

Select

Contrast/Brightness

Color Format

Standard Color

Custom

Color Calibration

Color Adjust ViewMode

Manual Image

Contrast

Brightness

Adjust

Setup Menu

1920 X 1080@60HZ

4. 按 1 或 2 按键调整 / 选择设置。然后按 3 按键进行确认。

VP2458

Input

Select

Color Adjust ViewMode

Manual Image

Adjust

Setup Menu

Contrast/Brightness

Color Format

Standard Color

Custom

Color Calibration

Contrast

Brightness

1920 X 1080@60HZ

注：某些菜单选项调整不需要用户按下 3 按键确认选择。按照屏幕侧面

显示的按键指引选择选项或进行调整。

VP2458

Input

Select

Contrast/Brightness

Color Format

Standard Color

Custom

Color Calibration

Color Adjust ViewMode

Contrast

Brightness

Manual Image

Adjust

Setup Menu

1920 X 1080@60HZ

VP2458

Input

Select

Contrast/Brightness

Color Format

Standard Color

Custom

Color Calibration

Color Adjust ViewMode

Contrast

Brightness

Manual Image

5. 按 4 按键返回上一菜单。注：要退出 OSD 菜单，请按 4 按键，直至 OSD 菜单消失。

Adjust

Setup Menu

1920 X 1080@60HZ

按键指南按键指南

屏幕显示 (OSD) 菜单树

主菜单子菜单菜单选项

Input Select

（输入选择）

ViewMode

（影像调校）

DisplayPort HDMI D-Sub Auto Detect（自

动检测）

Off（关闭） Game（游戏） FPS1

Movie（电影） Web

（网页浏览）

Text（文字） MAC Ultra Clear

Designer

（设计）

On（打开） Off（关闭）

FPS2 RTS MOBA

（超清晰）

CAD/CAM Ultra Clear

Animation（动画） Ultra Clear

Video Edit

（视频编辑）

(-/+, 0~10)

（超清晰）

Advanced Sharpness

（高级清晰度）

Advanced Gamma

（高级灰度）

（超清晰）

Advanced Sharpness

（高级清晰度）

Black Stabilization

（黑色稳定）

Ultra Clear

（超清晰）

Advanced Sharpness

（高级清晰度）

Advanced Gamma

（高级灰度）

主菜单子菜单菜单选项

ViewMode

（影像调校）

Photographer（摄影）

Retro Ultra Clear

（超清晰）

Advanced Sharpness

（高级清晰度）

Advanced Gamma

（高级灰度）

Photo（照片） Ultra Clear

（超清晰）

Advanced Sharpness

（高级清晰度）

Advanced Gamma

（高级灰度）

TruTone (-/+, 0~100)

Landscape（横向） Ultra Clear

（超清晰）

Advanced Sharpness

（高级清晰度）

Advanced Gamma

（高级灰度）

TruTone (-/+, 0~100)

Portrait（纵向） Ultra Clear

（超清晰）

Advanced Sharpness

（高级清晰度）

Advanced Gamma

（高级灰度）

TruTone (-/+, 0~100) Skin Tone（肤色） (-/+, 0~10) Black Stabilization

（黑色稳定）

Monochrome

（单色）

Advanced Sharpness

（高级清晰度）

TruTone (-/+, 0~100)

(-/+, 0~10)

(-/+, 0/25/50/75/

100) (-/+, 1.8/2.0/2.2/

2.4/2.6) (-/+, 0~10)

(-/+, 0/25/50/75/

100) (-/+, 1.8/2.0/2.2/

2.4/2.6)

(-/+, 0~10)

(-/+, 0/25/50/75/

100) (-/+, 1.8/2.0/2.2/

2.4/2.6)

(-/+, 0~10)

(-/+, 0/25/50/75/

100) (-/+, 1.8/2.0/2.2/

2.4/2.6)

(-/+, 0~10)

(-/+, 0/25/50/75/

100)

主菜单子菜单菜单选项

Color Adjust

（色彩调整）

Contrast/ Brightness （对比度 / 亮度）

Color Format

（颜色格式）

Standard Color

（标准颜色）

Custom

（自定义）

Contrast（对比度） (-/+, 0~100) Brightness（亮度） (-/+, 0~100)

Auto（自动） RGB (Full Range)

（RGB，全范围） RGB (Limited Range)

（RGB，有限范围） YUV (Full Range)

（YUV，全范围） YUV (Limited Range)

（YUV，有限范围） sRGB

Color Temperature

（色温）

Gamma( 灰度 ) Off（关闭）

Black Stabilization

（黑色稳定）

Advanced DCR

（高级动态对比度）

Gain（增益） Red（红色） (-/+, 0~100)

Offset（偏移） Red（红色） (-/+, 0~100)

Hue（色调） Red（红色） (-/+, 0~100)

Panel Default（面板默认） Bluish（偏蓝色调） 9,300K Cool（冷色） 7,500K Native（预设） 6,500K Warm（暖色） 5,000K User（用户）

1.8

2.0

2.2

2.4

2.6 (-/+, 0~10)

(-/+, 0/25/50/75/ 100)

Green（绿色） (-/+, 0~100) Blue（蓝色） (-/+, 0~100)

Green（绿色） (-/+, 0~100) Blue（蓝色） (-/+, 0~100) Cyan（青色） (-/+, 0~100) Magenta（洋红色） (-/+, 0~100) Yellow（黄色） (-/+, 0~100)

主菜单子菜单菜单选项

Color Adjust

（色彩调整）

Manual Image Adjust（图像

手动调整）

Custom

（自定义）

Color Calibration

（颜色校准）

Auto image adjust（图像自动调整） Horizontal Size

（水平尺寸）

H./V. Position

（水平 / 垂直位置）

Fine tune

（微调）

Sharpness

（锐度）

Aspect Ratio

（宽高比）

Overscan

（过扫描）

Low Input Lag

（低输入延迟）

Response Time

（响应时间）

Blue Light Filter

（蓝光过滤器）

Saturation

（饱和度）

Recall（重新调用） CAL 1 CAL 2 CAL 3 Color Calibration

Notice

（颜色校准提示）

Recall（重新调用）

(-/+, 0~100)

Horizontal Position

（水平位置）

Vertical Position

（垂直位置）

(-/+, 0~100)

1:1 4:3 Full Screen

（全画面）

On（打开） Off（关闭） Off（关闭） Advanced（高级） Ultra Fast（超快） Standard（标准） Advanced（高级） Ultra Fast（超快） (-/+, 0~100)

Red（红色） (-/+, 0~100) Green（绿色） (-/+, 0~100) Blue（蓝色） (-/+, 0~100) Cyan（青色） (-/+, 0~100) Magenta（洋红色） (-/+, 0~100) Yellow（黄色） (-/+, 0~100)

Remind Schedule Hour

（提示计划时间）

Counter Hour

（计数器小时）

(-/+, 0~100)

(-/+, 0/1/10/100/2 00/500/1000/2000 /3000

主菜单子菜单菜单选项

Setup Menu

（设定菜单）

Language（语言）

Resolution Notice

（分辨率提示）

Information（信息） OSD Timeout

（菜单显示时间）

OSD Background

（菜单背景色）

OSD Pivot （OSD菜单旋转）

Power Indicator

（电源指示灯）

Auto Power Off

（自动关机）

Sleep（睡眠） 30 Minutes

English Français Deutsch Español Italiano Suomi

Русский

Türkçe

日本語

한국어

繁體中文简体中文

Česká

Svenska On Off（关闭）

(-/+, 5/15/30/60)

On（打开） Off（关闭） Auto（自动）

0˚ +90˚

-90˚

On（打开） Off（关闭） On（打开） Off（关闭）

（30 分钟） 45 Minutes

（45 分钟） 60 Minutes

（60 分钟） 120 Minutes

（120 分钟） Off（关闭）

主菜单子菜单菜单选项

Setup Menu

（设定菜单）

Eco Mode

（经济模式）

DisplayPort 1.1 On（打开）

DDC/CI On（打开）

Save As（另存为） User 1（用户 1）

All Recall（全部重新调用）

Standard（标准） Optimize（低节能） Conserve（高节能） USB Charging

（USB 充电）

Off（关闭）

User 2（用户 2） User 3（用户 3） Recall（重新调用）

On（打开） Off（关闭）

菜单选项

Input Select（输入选择）

1. 按 1/2/3/4 按键显示快速菜单。然后按 4 按键显示 OSD 菜单。

2. 按 1 或 2 按键选择 Input Select（输入选择）。然后按 3 按键进入 Input Select（输入选择）菜单。

VP2458

Input

Select

DisplayPort

HDMI

D-Sub

Auto Detect

Color Adjust ViewMode

Manual Image

Adjust

Setup Menu

1920 X 1080@60HZ

3. 按 1 或 2 按键选择所需输入源。然后按 3 按键确认选择。

ViewMode Menu（ViewMode 菜单）

注：选择 ViewMode 时，5 键会激活快速菜单。

1. 按 1/2/3/4 按键显示快速菜单。然后按 4 按键显示 OSD 菜单。

2. 按 1 或 2 按键选择 ViewMode。然后按 3 按键进入 ViewMode 菜单。

VP2458

Input

Select

Off

Game

Movie

Web

Text

MAC

Designer

Photographer

Color Adjust ViewMode

Manual Image

Adjust

Setup Menu

1920 X 1080@60HZ

3. 按 1 或 2 按键选择设置。然后按 3 按键确认选择。

菜单选项说明

Close（关闭）禁用功能。 Game（游戏）选择此选项可玩游戏。 Movie（电影）选择此选项可观看电影。 Web（网页浏览）选择此选项可浏览网页。 Text （文字）选择此选项可执行基于文本的任务。 MAC 连接到 Mac 计算机时选择此选项。 Designer（设计）选择此选项可查看图形设计文件。

Photographer

选择此选项可查看照片文件。

（摄影）

Color Adjust（颜色调整）菜单

注：一些子菜单可能无法调整，具体视用户自定义设置而定。

1. 按 1/2/3/4 按键显示快速菜单。然后按 4 按键显示 OSD 菜单。

2. 按 1 或 2 按键选择 Color Adjust（颜色调整）。然后按 3 按键进入 Color Adjust（颜色调整）菜单。

VP2458

Input

Select

Contrast/Brightness

Color Format

Standard Color

Custom

Color Calibration

Color Adjust ViewMode

Manual Image

Adjust

Setup Menu

1920 X 1080@60HZ

3. 按 1 或 2 按键选择菜单选项。然后按 3 按键进入其子菜单。

4. 按 1 或 2 按键选择设置。然后按 3 按键确认选择。注：一些子菜单选项可能包含其他子菜单。要进入相应子菜单，请按 3

按键。按照屏幕下方显示的按键指引选择选项或进行调整。

菜单选项说明

Contrast/ Brightness （对比度/亮度）

Contrast（对比度）

调整照片最亮部分与最暗部分的差别，并更改图像中的黑白量。

Brightness（亮度）调整屏幕图像的背景黑色级别。

菜单选项说明

Color Format

（颜色格式）

Standard Color

（标准颜色）

此显示器可以自动检测输入信号颜色范围。如果颜色显示不准确，可以根据正确的颜色范围来手动更改颜色范围选项。

• Auto（自动）：自动识别颜色格式以及黑白级别。

• RGB (Full Range)（RGB，全范围）：输入信号颜色格式是 RGB，黑白级别是全范围。

• RGB (Limited Range)（RGB，有限范围）：输入信号颜色格式是 RGB，黑白级别是有限范围。

• YUV (Full Range)（YUV，全范围）：输入信号颜色格式是 YUV，黑白级别是全范围。

• YUV (Limited Range)（YUV，有限范围）：输入信号颜色

格式是 YUV，黑白级别是有限范围。

此显示器采用多种显示器行业颜色标准。可以为显示器应用程序选择各种颜色模式。

• sRGB：sRGB 标准的精准色域和灰度。

Custom

（自定义）

Color Temperature（色温）选择色温设置。

• Panel Default（面板默认）：使用显示器的默认设置。

• Bluish（偏蓝色调）：将色温设为 9300K。

• Cool（冷色）：将色温设为 7500K

• Native（预设）：默认色温。建议用于常规用途。

• Warm（暖）：将色温设为 5000K。

• User Color（用户颜色）：根据需要调整红色、绿色和

蓝色值。

菜单选项说明

Custom

（自定义）

Gamma（灰度）手动调整显示器灰阶的亮度级别。

Black Stabilization（黑色稳定）通过加亮黑暗场景来增强可见性和细节。

Advanced DCR（高级动态对比度）自动检测图像信号和智能控制背光亮度和颜色，提升相应

能力，使黑暗场景中的黑色更黑，明亮环境中的白色更白。

Gain（增益）调整白色温以自定义您的 USER COLOR（用户自定义设置，

可以保存到“用户模式”中），或者调整特定色温和增益值（红色、绿色、蓝色）。

Offset（偏移）调整红色、绿色和蓝色的黑色级别。

增益和偏移功能允许用户在操控对比度和黑暗场景时控制白平衡。

Hue（色调）调整各个颜色（红色、绿色、蓝色、青色、品红和黄色）

的色调。 Saturation（饱和度）

调整各个颜色（红色、绿色、蓝色、青色、品红和黄色）的颜色深度。

Recall（重新调用）将自定义相关设置恢复为默认值。

菜单选项说明

Color Calibration

（颜色校准）

使用 ViewSonic® Colorbration 应用程序以及特定颜色传感器校准显示器。

• CAL 1：以第一用户校准模式显示。

• CAL 2：以第二用户校准模式显示。

• CAL 3：以第三用户校准模式显示。

• Color Calibration Notice（颜色校准提示）：配置校准提

示设置。

 Remind Schedule Hour（提示计划时间）：设置校准

提示消息的时间。

 Counter Hour（计数器小时）：显示自上次校准起的

累计时间。

• Recall（重新调用）：将相关设置重设为默认值。

Color Calibration（颜色校准）

Manual Image Adjust（图像手动调整）菜单

1. 按 1/2/3/4 按键显示快速菜单。然后按 4 按键显示 OSD 菜单。

2. 按 1 或 2 按键选择 Manual Image Adjust（图像手动调整）。然后按 3 按键进入 Manual Image Adjust（图像手动调整）菜单。

VP2458

Input

Select

Auto Image Adjust

Horizontal Size

H./V. Position

Fine Tune

Sharpness

Aspect Ratio

Overscan

Low Input Lag

Response Time

Blue Light Filter

Color Adjust ViewMode

Manual Image

Adjust

Setup Menu

1920 X 1080@60HZ

3. 按 1 或 2 按键选择菜单选项。然后按 3 按键进入其子菜单。

4. 按 1 或 2 按键调整 / 选择设置。然后按 3 按键进行确认（若适用）。

菜单选项说明

Auto image adjust

自动调整屏幕图像位置。

（图像自动调整）

Horizontal Size

在屏幕的水平轴上拉长或缩短屏幕。

（水平尺寸）

H./V. Position

水平和 / 或垂直调整屏幕。

（水平 / 垂直位置）

Fine tune（微调）改善模拟信号造成的图像质量失真。 Sharpness（锐度）调整画面质量。

Aspect Ratio

选择显示器屏幕比例。

（宽高比） Overscan（过扫描）自动将原图像水平、垂直放大为填充整个屏幕的相同屏

幕比例。

Low Input Lag

选择适当的速度，以减小输入输出延迟。

（低输入延迟）

菜单选项说明

Response Time

（响应时间）

Blue Light Filter

（蓝光过滤器）

调整响应时间，呈现没有条纹、模糊或重影的平滑图像。低响应时间非常适合大量图形的游戏，在观看体育运动或动作影片时可提供优异的视觉效果。

调整过滤器以阻断高能蓝光，为用户提供更舒适的观看体验。

Setup Menu（设定菜单）

1. 按 1/2/3/4 按键激活快速菜单。然后按 4 按键显示 OSD 菜单。

2. 按 1 或 2 按键选择 Setup Menu（设定菜单）。然后按 3 按键进入 Setup Menu（设定菜单）菜单。

VP2458

Input

Select

Language Select

Resolution Notice

Information

OSD Timeout

OSD Background

OSD Pivot

Power Indicator

Auto Power Off

Sleep

ECO Mode

DisplayPort 1.1

Color Adjust ViewMode

Manual Image

Adjust

Setup Menu

1920 X 1080@60HZ

3. 按 1 或 2 按键选择菜单选项。然后按 3 按键进入其子菜单。

4. 按 1 或 2 按键选择设置。然后按 3 按键确认选择。注：一些子菜单选项可能包含其他子菜单。要进入相应子菜单，请按 3

按键。按照屏幕下方显示的按键指引选择选项或进行调整。

菜单选项说明

Language Select

（语言选择）

Resolution Notice

（分辨率提示）

选择 OSD 菜单的可用语言。

启用此选项允许系统通知用户当前观看分辨率不是正确的原始分辨率。

Resolution Notice

For best picture quality,

change resolution to 1920x1080

Clear

Message

Disable

Message

按 1 按键隐藏消息，或按 3 按键禁用此功能。

Information

（信息）

OSD Timeout

（菜单显示时间）

OSD Background

（菜单背景色）

OSD Pivot （OSD菜单旋转）

Power Indicator

（电源指示灯）

显示显示器信息。

设置 OSD 菜单停留在屏幕上的时长。

在 OSD 菜单出现在屏幕上时显示 / 隐藏 OSD 背景。

设置 OSD 菜单方向。

• Auto（自动）：利用内置的重力传感器，OSD 菜单可以在显示器竖立放置时自动旋转。

• 0 °：设置 OSD 菜单不旋转。

• +90 °：设置 OSD 菜单 +90 ° 旋转。

• -90 °：设置 OSD 菜单 -90 ° 旋转。

设置电源指示灯亮起或熄灭。如果此设置设为 On（开启），设备开启时，电源指示灯会呈蓝色亮起状态。

Auto Power Off

启用此选项允许显示器在一段时间后自动关闭。

（自动关机）

Sleep（睡眠）设置空闲时长，经过该时间后，显示器会进入

ECO Mode

根据功耗在不同模式之间选择。

（ECO 模式）

睡眠模式

。

菜单选项说明

DisplayPort 1.1 启用 / 禁用 DisplayPort 1.1 支持。 DDC/CI 启用此选项允许通过显卡实现显示器控制。 Save As（另存为）为用户 1/ 用户 2/ 用户 3 设置个性化 OSD 配置。

ALL Recall

（全部重新调用）

将所有设置重设为其默认值。

高级功能和设置

本节介绍显示器的高级功能。

Colorbration

为确保颜色长期精准，一些特定型号支持硬件颜色校准功能。此显示器附带 Colorbration 用程序。应用程序安装文件在 ViewSonic® 光盘的 software 文件夹

中。或者可访问：http://color.viewsonic.com/support/software/，查看并下载最新版 Colorbration 应用程序。

标准显示器包装中不含颜色传感器，而 Colorbration 应用程序需要使用颜色传感器完成校准过程。

如果您购买的是 ViewSonic® 的 Colorbration 套装，则包括 CS-XRi1 颜色传感器（与 X-Rite 共同开发），可提供最佳方案以确保显示颜色长期精准。CS-XRi1 是 X-Rite 的下一代色度计，它采用重新设计的光学系统、滤镜技术、校准架构和智能形状，配合Viewsonic® 的 Colorbration 应用程序使用时，可提供优异的颜色精准度、重复性和设备长寿命。

注：配合 ViewSonic® CS-XRi1 使用最佳，兼容 X-Rite i1Display Pro 和

i1 Pro 2。

自动旋转

利用自动旋转功能，显示器可以在垂直或水平转动屏幕时自动检测图像显示并调整屏幕上图像的朝向。

应用程序安装文件在 ViewSonic® 光盘的 software 文件夹中。或者可访问： http://color.viewsonic.com/support/software/，查看并下载最新版 Auto Pivot 应用程序。

注：自动旋转功能使用 DDC/CI 用显示器通信。在应用自动旋转功能之

前，请确保显示器 DDC/CI 设置设为 ON（开启）。

要启用 DDC/CI 设置，请执行以下操作：

1. 打开 OSD 菜单并选择 Setup Menu（设定菜单）。然后按 3 按键进入菜单。

2. 按 1 或 2 按键选择 DDC/CI。然后按 3 按键进入其子菜单。

3. 按 1 或 2 按键选择 ON（开启）。然后按 3 按键进行确认。

VP2458

Input

Select

DDC/CI

Save As

All Recall

Color Adjust ViewMode

Manual Image

Off

Adjust

Setup Menu

1920 X 1080@60HZ

固件更新

为达到最佳显示性能和解决一些已知问题，最好是将显示器更新至最新固件版本。利用 USB 线和固件更新工具，您可以方便地随时更新显示器固件。

可访问：https://color.viewsonic.com/support/software/，查看并下载更新工具的最新固件版本。

要更新固件，请执行以下操作：

1. 访问下面的网址，下载显示器的固件更新工具的最新固件版本：http://color. viewsonic.com/support/software/。

2. 将 B 型 USB 公头线（带 2 个割角的正方形）连接到显示器的 B 型 USB 端口。然后将 USB 线的另一端连接到计算机的 USB 端口。

3. 解压下载的固件更新工具，并双击 .exe 文件或 .pkg 文件。按照屏幕上的说明完成应用程序安装。

4. 启动固件更新工具。应用程序将自动检测并确认显示器型号以及当前固件版本。

5. 单击 Update（更新）升级显示器固件，并等待升级过程完成。

VP Series USB Firmware Update Tool v1.0

Model Name

Current Firmware

New Firmware

CheckSum

Model Name

Current Firmware

New Firmware

CheckSum

Update EXIT(X)

小心：固件升级过程中的任何中断都可能永久损坏显示器。请勿断开 USB

线连接或关闭 PC 和显示器。

附录

规格

项目类别规格

LCD 类型 IPS、有源矩阵 1920 X 1080 LCD；

0.2745 (H)mm x 0.2745 (V)mm 像素间距

显示屏尺寸 60.47 cm, 24" （23.8” 可视尺寸）

滤色镜 RGB 垂直条纹

玻璃表面防眩光型，3H 硬涂层

输入信号视频同步 TMDS 数字 (100 Ω)

：55-90 Khz，fv：48-75 hz

兼容性 PC 最大 1920 x 1080

Macintosh 最大 1920 x 1080

建议 1920 x 1080 @ 60Hz

分辨率

电源

显示区全扫描 (H x V) 527.04 x 296.46 mm (20.75” x 11.67”）

工作条件温度 0°C 至 40°C（32°F 至 104°F）

支持的 • 1920 x 1080 @ 60Hz

• 1680 x 1050 @ 60Hz

• 1440 x 900 @ 60Hz

• 1280 x 1440 @ 60Hz

• 1280 x 1024 @ 60、75Hz

• 1024 x 768 @ 60、70、75Hz

• 800 x 600 @ 56、60、72、75Hz

• 720 x 400 @ 70Hz

• 640 x 480 @ 60、72、75Hz

输入电压 AC 100-240V，50/60 Hz（自动切换）

湿度 20% 到 90%（无凝结）

海拔高度最高 16404 英尺（4.9 公里）

存放条件温度 -20°C 至 60°C（-4°F 至 140°F）

湿度 5% 到 90%（无凝结）

海拔高度最高 40000 英尺（12 公里）

项目类别规格

外形尺寸物理

(W x H x D)

538.67 x 521.57 x 215 mm (21.21” x 20.53” x 8.46”)

壁装外形尺寸 100 x 100 mm

重量物理 5.7 kg (12.54 lbs)

节能模式开启

17.5W（典型值）（蓝色 LED）

关闭 < 0.3W

请勿将计算机中的显卡设置为超过这些时序模式，否则会对显示器造成永久损坏。

仅可使用 ViewSonic® 或授权厂商提供的电源适配器。

测试条件符合 EEI 标准。

词汇表

本节介绍了所有液晶显示器型号中使用的标准术语表。所有术语按字母顺序列出。

注：一些术语可能不适用于您的设备。

Advanced DCR（高级动态对比度）

高级动态对比度技术可以自动检测图像信号和智能控制背光亮度和颜色，提升相应能力，使黑暗场景中的黑色更黑，明亮环境中的白色更白。

Auto Detect（自动检测）

如果当前输入源信号中断，显示器将自动切换到下一个输入选项。在一些型号上，此功能在默认情况下禁用。

Black Stabilization（黑色稳定）

ViewSonic 的黑色稳定功能通过加亮黑暗场景来增强可见性和细节。

Blue Light Filter（蓝光过滤器）

调整过滤器以阻断高能蓝光，为用户提供更舒适的观看体验。

Brightness（亮度）

调整屏幕图像的背景黑色级别。

Color Adjust（色彩调整）

提供多种色彩调节模式，可帮助调整颜色设置，以满足用户需求。

Color Format（颜色格式）

此显示器可以自动检测输入信号颜色格式。如果颜色显示不准确，可以根据正确的颜色格式范围来手动更改颜色格式选项。

选项说明

自动显示器会自动识别颜色格式以及黑白级别。

RGB (Full Range) （RGB，全范围）

RGB (Limited Range) （RGB，有限范围）

YUV (Full Range) （YUV，全范围）

YUV (Limited Range) （YUV，有限范围）

Color space（色彩空间）

允许用户选择供显示器颜色输出所使用的色彩空间（RGB、YUV）。

Color Temperature（色温）

允许用户选择特定的色温设置，以进一步定制观看体验。

面板默认面板原始状态

输入信号颜色格式是 RGB，黑白级别是全范围。

输入信号颜色格式是 RGB，黑白级别是有限范围。

输入信号颜色格式是 YUV，黑白级别是全范围。

输入信号颜色格式是 YUV，黑白级别是有限范围。

sRGB 用于 Windows 系统的标准色彩空间。

Bluish

（偏蓝色调）

Cool（冷色）将色温设为 7500K。

Native

（预设） Warm（暖色）将色温设为 5000K。

Contrast（对比度）

调整图像背景（黑色级别）和前景（白色级别）之间的差异。

将色温设为 9300K。

默认色温。建议用于常规用途。

Gain（增益）

调整白色温以自定义您的 USER COLOR（用户自定义设置，可以保存到

“User Mode（用户模式）”中），或者调整特定色温和增益值（红色、

绿色和蓝色）。

Game mode（游戏模式）

整合了针对游戏的 OSD 设计，包括预校准的 FPS、RTS 和 MOBA 游戏设置。每种模式的功能都可通过游戏内测试和调整进行自定义，以达到颜色和技术的最佳结合。

Gamma（灰度）

允许用户手动调整显示器灰阶的白色级别。

Hue（色调）

调整各个颜色（红色、绿色、蓝色、青色、品红和黄色）的色调。

Information（信息）

显示来自电脑图形卡的时序模式（视频信号输入）、以及液晶显示器型号、系列号和 ViewSonic® 网址。有关更改分辨率和刷新率（垂直频率）的说明，请参考显卡用户指南。

注： VESA 1024 x 768 @ 60Hz（示例）表示分辨率是 1024 x 768，刷

新率是 60Hz。

Input Select（输入选择）

切换对显示器适用的各个输入选项。

Low Input Lag（低输入延迟）

ViewSonic® 提供低输入延迟，利用显示器的进程减速器来缩短信号等待时间。在“Low Input Lag（低输入延迟）”子菜单中，您可以根据需要，在两个选项中选择合适的速度。

Manual Image Adjust（图像手动调整）

显示“图像手动调整”菜单。可手动设置各种图像质量调整。

Memory Recall（存储器恢复）

显示器在本手册“规格”中列出的出厂预设时序模式下运行时，将所作的调整恢复至出厂设置。

注：（例外情况）该控制不会影响使用“语言选择”或“电源锁

设置”进行的更改。

Offset（偏移）

调整红色、绿色和蓝色的黑色级别。增益和偏移功能允许用户在操控对比度和黑暗场景时控制白平衡。

OSD Pivot（OSD 菜单旋转）

设置显示器 OSD 菜单显示方向。

选项说明

Auto（自动）利用内置的重力感应器，OSD 可以在竖立放置时自动旋

转。

+90

-90

Overscan（过扫描）

参考显示器屏幕上裁剪的图像。该设置会使显示器放大电影内容，使您

设置 OSD 菜单不旋转。设置 OSD 菜单 +90° 旋转。设置 OSD 菜单 -90° 旋转。

无法看到影片最外缘。

Recall（重新调用）

重置 ViewMode 显示器设置。

Resolution Notice（分辨率提示）

此提示告知用户当前观看分辨率不是正确的原生分辨率。在设置显示分辨率时，此提示出现在显示设置窗口中。

Response Time（响应时间）

调整响应时间，呈现没有条纹、模糊或重影的平滑图像。低响应时间非常适合大量图形的游戏，在观看体育运动或动作影片时可提供优异的视觉效果。

Saturation（饱和度）

调整各个颜色（红色、绿色、蓝色、青色、品红和黄色）的颜色深度。

Save As（另存为）

OSD 保存功能位于主菜单中。用户可通过配置文件保存 OSD 设置。

Setup Menu（设定菜单）

调整屏幕显示 (OSD) 菜单设置。其中的许多设置可以激活屏幕显示提示，因此用户不需要重新打开菜单。

Sharpness（锐度）

调整显示器的画面质量。

Standard Color（标准颜色）

此显示器采用多种显示器行业颜色标准。可以为特定显示器应用程序选择各种颜色模式。

选项说明

sRGB sRGB 标准的精准色域和灰度。

Native

（预设）

ViewMode（影像调校）

ViewSonic 特有的影像调校功能提供“Standard（标准）”、“FPS Game（FPS 游戏）”、“ RTS Game（RTS 游戏）”、“ MOBA Game（MOBA

游戏）”、“ Movie（影片）”、“Web（网页浏览）”、“Tex t（文字）”、 “MAC”和 Mono（单色）等预设值。这些预设值经专门设计，可以针对不同的屏幕应用程序提供优化的观看体验。

液晶面板呈现的原始颜色。

故障排除

本节介绍了使用显示器时可能遇到的一些常见问题。

问题可能的解决方案

不通电 • 确保已打开显示器。否则，请触摸 Power（电源）

按钮打开显示器。

• 确保电源线正确、安全地连接到显示器。

• 将其他电气设备插入电源插座，确认插座是否正常

供电。

电源已打开，但屏幕上未出现图像

颜色错误或异常 • 如果发现缺少任何颜色（红色、绿色或蓝色），请

屏幕图像过亮或过暗。

屏幕图像时有时无 • 确保选择的输入源正确无误。

• 确保将显示器连接到计算机的视频线已正确、安全地连接。

• 检查视频线连接器中的引脚是否损坏。

• 调整亮度和对比度设置。

• 确保选择的输入源正确无误。

检查视频线，确保其已正确、安全地连接。视频线连接器中的引脚松动或损坏可能导致连接问题。

• 将显示器连接至其他计算机。

• 如果显卡型号较早，请联系 ViewSonic® 获取非 DDC 适配器。

• 通过 OSD 菜单调整亮度和对比度设置。

• 将显示器恢复出厂设置。

• 检查视频线连接器中的引脚是否弯曲或损坏。

• 确保将显示器连接到计算机的视频线已正确、安全

地连接。

屏幕图像或文本模糊 • 将分辨率调整为正确的屏幕比例。

• 将显示器恢复出厂设置。

屏幕未正确居中 • 通过 OSD 菜单调整水平和垂直控制。

• 检查屏幕比例。

• 将显示器恢复出厂设置。

屏幕显示为黄色 • 确保“蓝色光过滤器”已关闭。

问题可能的解决方案

OSD 菜单不出现在屏幕上 /OSD 控制功能不可使用

控制面板按键无法正常工作

一些菜单在 OSD 中不可选

显示器未调整 • 确保显示器周围或上方没有障碍物，并确保留有足

连接到显示器的 USB 设备无法正常工作

• 检查 OSD 菜单是否锁定。如果已锁定，请按住 2 和 3 按键 10 秒钟。

• 关闭显示器，拔下电源线并重新插入，然后打开显示器。

• 将显示器恢复出厂设置。

• 一次只按下一个按键。

• 重新启动计算机。

• 调整 ViewMode 或输入源。

• 将显示器恢复出厂设置。

够大的空间。

• 确保 USB 线连接正确。

• 尝试更换为另一 USB 端口（若适用）。

• 一些 USB 设备需要较大电流；将设备直接连接到

外部设备已连接，但屏幕上未出现图像

计算机。

• 确保电源已接通

• 通过 OSD 菜单调整亮度和对比度。

• 检查连接线，确保连接线正确、安全地连接。视频

线连接器中的引脚松动或损坏可能导致连接问题。

维护

一般注意事项

• 确保显示器已关闭、且电源线未从电源插座中拔出。

• 切勿直接在屏幕或机壳上喷洒或泼溅任何液体。

• 处置显示器时应多加留意，因为颜色较深的显示器如果磨损，会比颜色较

浅的显示器更加明显。

清洁屏幕

• 用洁净、不起毛的软布擦拭屏幕。擦掉灰尘和其他颗粒。

• 如果屏幕仍未变干净，请用洁净、不起毛的软布蘸取少量不含氨、不含酒

精的玻璃清洁剂；然后擦拭屏幕。

清洁机壳

• 使用柔软的干布。

• 如果机壳仍未变干净，请用洁净、不起毛的软布蘸取少量不含氨、不含酒

精的中性非研磨清洁剂；然后擦拭显示器表面。

免责声明

• ViewSonic® 不建议在显示屏或机壳上使用任何含氨或酒精的清洁剂。已有报告称，有些清洁剂会损坏屏幕和 / 或显示器机壳。

• ViewSonic® 对由于使用含氨或酒精的清洁剂而造成的损坏不承担任何责任。

法规和服务信息

符合性信息

此部分介绍有关监管的所有相关要求和声明。已确认的相应应用程序应参考产品上的铭牌和相关标志。

FCC 合规声明

此设备符合 FCC 规则第 15 部分的规定。其运行遵循下面两个条件：(1) 此设备不得导致有害干扰；(2) 此设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。经测试，本设备符合 FCC 规则第 15 部分对 B 类数字设备的限制规定。

这些限制旨在为居住区安装提供合理保护，以防止有害干扰。本设备会产生、使用和辐射无线电频率能量，如果不按照指导说明进行安装和使用，可能会对无线电通讯造成有害干扰。但是，不能保证在特定安装条件下不会产生干扰。如果此设备确实对无线电或电视接收造成有害干扰（可通过关闭然后打开设备电源来确定），希望用户尝试通过下面一项或多项措施来消除干扰：

• 调整接收天线的方向或位置。

• 增大设备和接收器之间的距离。

• 将设备和接收器分别连接到不同的电路插座。

• 咨询经销商或专业无线电 / 电视技术人士以寻求帮助。

警告：请注意，任何未经权责机构明确批准的改动或修改，都可能使用户失去操作此设备的权利

加拿大工业部声明

CAN ICES-3 (B)/NMB-3(B)

欧洲国家 CE 符合性

此设备符合电磁兼容指令2014/30/EU和低电压指令2014/35/EU的要求。

下列信息仅适用于欧盟成员国：

右侧所示的标志表示符合“废旧电气和电子设备指令 2012/19/EU”(WEEE)。此标志表明不得按非分类市政垃圾废弃设备，

而应根据当地法律使用回收系统。

电子电气产品有害物质限制使用标识要求

本产品有害物质的名称及含量标识如下表：

部件名称有害物质

铅 (Pb) 汞 (Hg) 镉 (Cd)

外壳电路板

组件电源线/

适配器外部信号

连接线液晶面板 × ○ ○ ○ ○ ○

本表格依据 SJ/T 11364 的规定编制。 ○：表示该有害物质在该部件所有均质材料中的含量均在

GB/T26572 规定的限量要求以下。

×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572

规定的限量要求。

○ ○ ○ ○ ○ ○

× ○ ○ ○ ○ ○

六价铬

(Cr6+)

多溴联苯

(PBB)

多溴联苯醚

(PBDE)

环保使用期限说明：

此电子电气产品在说明书所述的使用条件下使用本产品，含有的有害物质或元素不致发生外泄，不致对环境造成污染或对人身、财产造成严重损害的期限为10年。

产品达到使用寿命后的产品处置

ViewSonic® 注重环境保护，致力于绿色工作和生活。感谢您参与 Smarter, Greener Computing。如需更多信息，请访问 V ViewSonic® 网站。

美国和加拿大：

http://www.viewsonic.com/company/green/recycle-program/

欧洲：

http://www.viewsoniceurope.com/eu/support/call-desk/

台湾：

https://recycle.epa.gov.tw/

版权信息

Macintosh 和 Power Macintosh 是 Apple Inc. 的注册商标。

Microsoft、Windows 和 Windows 标志是 Microsoft Corporation 在美国和其他国家 / 地区的注册商标。

ViewSonic®、三只鸟标志、OnView、ViewMatch 和 ViewMeter 是 ViewSonic® Corporation 的注册商标。

VESA 是 Video Electronics Standards Association 的注册商标。DPMS、DisplayPort 和 DDC 是 VESA 的商标。

ENERGY STAR® 是美国环境保护局 (EPA) 的注册商标。

作为 ENERGY STAR® 的合作伙伴，ViewSonic Corporation 确认此产品符合 ENERGY STAR® 的能效指导方针。

免责：ViewSonic® Corporation 对于本资料中包含的技术或编辑错误或疏漏，包括因提供本资料而导致的偶然或必然的损失以及本产品的性能或使用，不应承担责任。

为了不断改进产品，ViewSonic® Corporation 保留变更本产品规格而无须另行通知的权利。本文档中的信息如有变更，恕不另行通知。

未经 ViewSonic® Corporation 事先书面许可，不得出于任何目的以任何形式复印、复制或传播本文档的任何部分。

VP2458_UG_SCH_1b_20190130

客户服务

有关技术支持或产品服务，请参阅下表或联系经销商。

注：您需要提供产品序列号。

国家 / 地区网站国家 / 地区网站

亚太地区

Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/

中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/

Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/

Indonesia www.viewsonic.com/id/ Israel www.viewsonic.com/il/

日本 (Japan) www.viewsonic.com/jp/ Korea www.viewsonic.com/kr/

Malaysia www.viewsonic.com/my/ Middle East www.viewsonic.com/me/

Myanmar www.viewsonic.com/mm/ Nepal www.viewsonic.com/np/

New Zealand www.viewsonic.com/nz/ Pakistan www.viewsonic.com/pk/

Philippines www.viewsonic.com/ph/ Singapore www.viewsonic.com/sg/

臺灣 (Taiwan) www.viewsonic.com/tw/ ประเทศไทย www.viewsonic.com/th/

Việt Nam www.viewsonic.com/vn/ South Africa & Maurius www.viewsonic.com/za/

美洲

United States www.viewsonic.com/us Canada www.viewsonic.com/us

Lan America www.viewsonic.com/la

欧洲

Europe www.viewsonic.com/eu/ France www.viewsonic.com/fr/

Deutschland www.viewsonic.com/de/ Қазақстан www.viewsonic.com/kz/

Россия www.viewsonic.com/ru/ España www.viewsonic.com/es/

Türkiye www.viewsonic.com/tr/ Україна www.viewsonic.com/ua/

United Kingdom www.viewsonic.com/uk/

有限保修

ViewSonic® 显示器

保修范围：

ViewSonic® 保证其产品在保修期内不存在材料和工艺上的缺陷。如果产品在保修期内出现材料或工艺上的缺陷，ViewSonic® 将根据其判断进行修理或用类似产品更换缺陷产品。更换用产品或部件可能包含改造或翻新的部件或组件。维修或更换设备、部件或组件享受的保修时间为客户原始有限保修的剩余时间，保修期不会延长。ViewSonic® 对任何第三方软件（产品随附或由客户安装）、任何未授权硬件部件或组件（如投影机灯泡）不承担任何保修责任。（请参考： “不予保修的情况”一节）。

保修期：

自客户初次购买之日起，ViewSonic® 显示器享受 1 到 3 年的所有部件（包括灯源）和所有人工保修服务，具体时间取决于购买时所在的国家 / 地区。

保修适用对象：

此保修仅对第一购买者有效。

不予保修的情况：

• 序列号磨损、修改或撕毁的任何产品。

• 因下列原因导致的损坏、磨损或工作不正常：

意外事件、使用不当、疏忽、火灾、水灾、闪电、或其他自然灾害，未

经授权变更产品，不遵循随产品提供的使用说明。

由未经 ViewSonic® 授权的人员进行修理或尝试修理。 任何程序、数据和可移除存储介质损坏或丢失。 正常磨损和破损。 拆卸或安装产品。

• 维修或更换期间发生的软件或数据丢失。

• 任何因运输造成的产品损坏。

• 产品外部原因，如电源波动或故障。

• 使用不符合 ViewSonic 规格的耗材或部件。

• 所有者未按用户指南中的规定对产品进行定期维护。

• 与产品缺陷无关的任何其他原因。

• 因长时间显示静止（不移动）图像导致的损坏（也称为图像残留）。

• 软件 - 产品包含或由客户安装的任何第三方软件。

• 硬件 / 附件 / 部件 / 组件 - 安装任何未授权硬件、附件、损耗件或组件（例如投影机灯泡）。

• 未按产品用户手册中的规定进行清洁，对显示器表面涂层造成损坏或滥用。

• 拆卸、安装和设置服务会收取费用，包括对产品进行壁装。

如何获取服务：

• 有关如何获得保修服务的信息，请联系 ViewSonic® 客户支持（请参考“客户服务”页面）。您需要提供产品的序列号。

• 要获取保修服务，您需要提供：(a) 注明日期的原始销售凭证、(b) 您的姓名、 (c) 您的地址、(d) 故障描述、以及 (e) 产品序列号。

• 将产品放在原始包装箱中，送到或运到（预付运费）ViewSonic® 授权服务中心或 ViewSonic®。

• 如需其他信息或最近 ViewSonic® 服务中心的名称，请与 ViewSonic® 联系。

隐含保修限制：

不提供超出此处所述范围的任何明示或隐含保修，包括针对适销性和特定目的适用性的隐含保修。

损失排除：

ViewSonic 的责任仅限于修理或更换产品的费用。ViewSonic® 对下列损失不应承担责任：

• 由于本产品缺陷而导致的其他财产损失、由于不方便而导致的损失、使用本产品的损失、时间损失、收益损失、商业机会丧失、信誉损失、干扰商业关系、或其他商业损失，即使被告知这些损失的可能性也不例外。

• 偶然、必然或其他形式的任何损失。

• 任何其他方对客户的任何索赔。

• 由未经 ViewSonic® 授权的人员进行修理或尝试修理。

州法律效力：

本保修授予用户特定法律权利，各州用户所拥有的权利可能有所不同。一些州不允许对默示担保设定限制，并且 / 或不允许排除意外或间接损坏，因此上述限制条件和排除条件可能并不适用。

美国和加拿大境外销售：

要获取在美国和加拿大境外销售的 ViewSonic® 产品的保修信息和服务，请联系 ViewSonic® 或您当地的 ViewSonic® 经销商。

本产品在中国大陆地区（不包括香港、澳门和台湾）的保修期受保修卡条款和条件的限制。

对于欧洲和俄罗斯用户，请访问以下网址查看保修详情：

http://www.viewsonic.com/eu/（“支持 / 保修信息”下）。

用户指南中的显示器保修条款模板

VSC_TEMP_2007

Viewsonic VP2458 User Guide [zh]

Specifications and Main Features

Frequently Asked Questions

User Manual

安全预防措施

包装物品

产品概览

初始安装

安装底座

使用安全槽

连接到电源

连接外部设备

HDMI 连接

DisplayPort 连接

USB 连接

VGA 连接

使用显示器

调整视角

高度调整

倾斜角度调整

屏幕方向调整（显示器旋转）

旋转角调整

开启或关闭设备

使用控制面板按键

Quick Menu ( 快速菜单 )

配置设置

常规操作

屏幕显示 (OSD) 菜单树

菜单选项

高级功能和设置

Colorbration

自动旋转

固件更新

故障排除

一般注意事项

清洁屏幕

清洁机壳

免责声明

法规和服务信息

符合性信息

加拿大工业部声明

欧洲国家 CE 符合性

电子电气产品有害物质限制使用标识要求

环保使用期限说明：

产品达到使用寿命后的产品处置

版权信息

客户服务

有限保修
