VA2715-h/-mh

Afişaj Ghidul utilizatorului

Nr. model VS18815

Cod produs: VA2715-H | VA2715-MH

Vă mulțumim că ați ales ViewSonic®!

Ca furnizor lider de soluții vizuale la nivel mondial, ViewSonic® este dedicat depășirii așteptărilor privind evoluția tehnologică, inovația și simplitatea. La ViewSonic®, considerăm că produsele noastre au potențialul de a avea un impact pozitiv în lume și suntem convinși că produsul ViewSonic® pe care l-ați ales va funcționa bine.

Încă o dată, vă mulțumim că ați ales ViewSonic®!

Măsuri de precauție

Citiți următoarele Măsuri de siguranță înainte de a începe să utilizați dispozitivul.

• Păstrați acest ghid de utilizare într-un loc sigur pentru consultare ulterioară.

• Citiți toate avertizările de siguranță și urmați toate instrucțiunile.

• Stați la cel puțin 18” (45 cm) față de afișaj.

• Permiteți un spațiu liber de cel puțin 4” (10 cm) în jurul dispozitivului pentru a

asigura o ventilație adecvată.

• Amplasați dispozitivul într-o zonă bine ventilată. Nu așezați pe dispozitiv obiecte

care ar putea preveni disiparea căldurii.

• Nu utilizați acest aparat în apropierea surselor de apă. Pentru a reduce riscul de

incendiu sau electrocutare, nu expuneți dispozitivul la umiditate.

• Evitați expunerea aparatului la lumina directă a soarelui sau la alte surse de

căldură susținută.

• Nu instalați lângă surse de căldură, cum ar fi radiatoarele, contoarele de căldură,

sobe sau alte dispozitive (inclusiv amplificatoare) care pot crește temperatura dispozitivului la niveluri periculoase.

• Utilizați o cârpă moale și uscată pentru a curăța toate suprafețele. Pentru mai

multe informații, consultați secțiunea „Întreținere” din acest manual.

• Evitați să atingeți ecranul, deoarece uleiul se poate colecta pe ecran dacă îl

atingeți.

• Nu atingeți suprafața ecranului cu obiecte ascuțite sau grele, deoarece aceasta

poate provoca deteriorarea ecranului.

• Nu așezați dispozitivul pe cârpe sau alte materiale care pot fi așezate între

produs și mobilierul de susținere.

• Când mutați dispozitivul, aveți grijă să nu lăsați dispozitivul să cadă.

• Nu așezați dispozitivul pe o suprafață neuniformă sau instabilă. Aparatul poate

cădea, ducând la răniri sau defecțiuni.

• Nu așezați obiecte grele pe dispozitiv sau cabluri de conectare.

• Utilizați întotdeauna dulapuri, suporturi sau metode de instalare recomandate

de producătorul setului de dispozitive.

• Folosiți întotdeauna mobilier care poate susține dispozitivul în siguranță.

• Asigurați-vă întotdeauna că dispozitivul nu depășește marginea mobilierului de

suport.

• Nu așezați dispozitivul pe o piesă de mobilier înaltă, de exemplu pe un dulap sau

o bibliotecă, fără a ancora atât piesa de mobilier, cât și dispozitivul, de un suport adecvat.

• Educați întotdeauna copiii cu privire la pericolul cățărării pe mobilier pentru a

ajunge la televizor.

• Nu amplasați monitorul în locuri în care este probabil să fie prezenți copiii.

• Nu așezați articole care ar putea tenta copiii să urce, cum ar fi jucării și

telecomenzi, pe partea superioară a dispozitivului sau a mobilierului pe care este așezat produsul.

• Dacă sesizați fum, zgomote anormale sau un miros ciudat, opriți de îndată

dispozitivul și contactați reprezentantul ViewSonic®. Continuarea utilizării dispozitivului este periculoasă.

• Nu încercați să ocoliți dispozitivele de siguranță ale conectorului polarizat sau

de împământare. Un conector polarizat are două lame, una mai lată decât cealaltă. Un conector de împământare are două lame și un al treilea bolț de împământare. Lama lată și cel de-al treilea bolț sunt prevăzute pentru siguranța dvs. În cazul în care ștecherul nu se potrivește în priză, achiziționați un adaptor și nu încercați să forțați conectorul în priză.

• Când vă conectați la o priză de curent, nu scoateți știftul de împământare.

Asigurați-vă că știfturile de împământare nu sunt demontate niciodată.

• Direcționați și gestionați întotdeauna cablurile și cablurile conectate la

dispozitivul dvs., astfel încât acestea să nu poată fi împiedicate, trase sau apucate.

• Protejați cablul de alimentare de a fi călcat sau înțepat, în special la priză și în

punctul în care acesta iese din echipament. Asigurați-vă că priza de alimentare este amplasată în apropierea echipamentului, astfel încât să fie ușor accesibilă.

• Deconectați ștecherul de la priza de curent, dacă dispozitivul nu este folosit

pentru o perioadă lungă de timp.

• Verificați dacă sistemul de distribuție instalat în clădire corespunde. Sistemul ar

trebui să fie echipat cu o siguranță nominală la 120/240 V, 20 A.

• Utilizați numai accesorii/atașamente, cum ar fi cărucioare, suporturi, trepiede,

console sau mese specificate de producător.

• Când se utilizează un cărucior, utilizați cu atenție atunci când mutați

combinația cărucior/echipament, pentru a evita rănirea cauzată de răsturnarea acestuia.

• Solicitați efectuarea întreținerii de către personal de service calificat. Service-ul

va fi necesar atunci când aparatul a fost deteriorat în orice fel, cum ar fi:

 dacă ștecherul sau cablul de alimentare sunt deteriorate.  dacă se varsă lichid sau obiecte cad în unitate.  dacă unitatea a fost expusă la ploaie sau umezeală.  dacă unitatea nu funcționează normal sau a fost scăpată.

• Când utilizați căști, reglați volumul la niveluri adecvate, sau poate apărea lezarea

auzului.

• Fixarea afișajului pe un perete sau un obiect fix folosind frânghie sau alte

dispozitive de fixare poate ajuta la susținerea greutății afișajului, pentru a preveni căderea acestuia.

Modelul găurii

Pad interfață

Gaură

Specicație și cantate șurub

(L x H)

(l x H x L)

pad

M4 x 10 mm

100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

4 bucăți

Gaură de montare pe perete VESA

VESA wall mounng hole

NOTĂ:

• Dispozitivul de blocare/cablul trebuie să poată rezista la forțe de 100 N.

• Cablul trebuie să fie drept și bine tensionat. Partea din spate a

dispozitivului trebuie să fie orientată către perete, pentru a asigura faptul că dispozitivul nu se poate înclina sub forțe externe.

• Asigurați-vă că afișajul nu se înclină sub forțe externe la orice înălțime și

unghi de rotație al dispozitivului.

• Dacă afișajul existent va fi păstrat și mutat, ar trebui aplicate aceleași considerații

ca mai sus.

Cuprins

Măsuri de precauție .................................................... 3

Introducere ................................................................. 8

Conținutul pachetului ............................................................................................. 8

Prezentare generală - VA2715-H ............................................................................9

Vederi din față și din spate ...................................................................................... 9

Porturi I/O .............................................................................................................. 9

Prezentare generală - VA2715-MH ....................................................................... 10

Vederi din față și din spate .................................................................................... 10

Porturi I/O ............................................................................................................ 10

Configurare inițială .................................................... 11

Instalarea suportului ............................................................................................11

Montare pe perete ...............................................................................................12

Utilizarea fantei de securitate ..............................................................................13

Efectuarea conexiunilor ............................................. 14

Conectarea la rețeaua de alimentare ................................................................... 14

Conectarea dispozitivelor externe opționale - VA2715-H ....................................15

Conectarea dispozitivelor externe opționale - VA2715-MH ................................. 16

Utilizarea monitorului ............................................... 17

Ajustarea unghiului de vizualizare ........................................................................ 17

Ajustarea unghiului de înclinare ............................................................................ 17

Activarea/dezactivarea dispozitivului ................................................................... 18

Utilizarea tastelor panoului de control ................................................................. 18

Meniul rapid .......................................................................................................... 19

Taste rapide ........................................................................................................... 20

Configurarea setărilor ...........................................................................................22

Operațiuni generale .............................................................................................. 22

Arborele meniului afișat pe ecran (OSD) ............................................................... 24

Anexă ........................................................................ 28

Specificații ............................................................................................................28

Glosar ...................................................................................................................30

Remedierea problemelor .....................................................................................34

Întreținere ............................................................................................................36

Măsuri generale de precauție ............................................................................... 36

Curățarea ecranului ............................................................................................... 36

Curățarea carcasei ................................................................................................. 36

Informații de reglementare și despre servicii ............. 37

Informații privind conformitatea .......................................................................... 37

Declarația de conformitate FCC ............................................................................ 37

Declarația Industry Canada ................................................................................... 37

Conformitatea CE pentru țările europene ............................................................ 37

Declarația de conformitate RoHS2 ........................................................................ 38

Restricția din India privind substanțele periculoase ............................................. 39

Eliminarea produsului la sfârșitul duratei de viață ................................................ 39

Drepturi de autor ..................................................................................................40

Serviciu Clienți ....................................................................................................... 41

Garanție limitată ................................................................................................... 42

Introducere

Conţinutul pachetului

• Monitor

• Adaptor de alimentare

• Cablu video

• Ghid de pornire rapidă

NOTĂ: Cablurile de alimentare și cablurile video incluse în pachetul dvs. pot

varia în funcție de țara dvs. Contactați distribuitorul local pentru mai multe informații.

Prezentare generală - VA2715-H

Vederi din față și din spate

Porturi I/O

HDMI VGA IN

Tasta Joy

1. DC IN 2. HDMI

(v. 1.4)

VGA IN

2 3 4

3. VGA 4. Audio Out

NOTĂ: Pentru mai multe informații despre Tasta Joy și funcțiile sale, consultați

secțiunea „Hot Keys (Taste rapide)” de la „Taste rapide” la pagina 19.

Prezentare generală - VA2715-MH

Vederi din față și din spate

Porturi I/O

1. DC IN 2. HDMI

Tasta Joy

(v. 1.4)

HDMI

VGA IN

AUDIO IN

2 3 4

3. VGA 4. Audio In 5. Audio Out

AUDIO INVGA IN

NOTĂ: Pentru mai multe informații despre Tasta Joy și funcțiile sale, consultați

secțiunea „Hot Keys (Taste rapide)” de la „Taste rapide” la pagina 19.

Congurare inițială

Instalarea suportului

NOTĂ: Așezați întotdeauna aparatul pe o suprafață plană și stabilă. În caz

contrar, acesta poate cădea și poate deteriora aparatul și/sau poate provoca vătămări corporale.

Montare pe perete

NOTĂ: Ulizați numai kituri de montare pe perete cercate UL.

100 mm

HDMI VGA IN

Consultați tabelul de mai jos pentru dimensiunile standard ale seturilor de montare pe perete.

Sarcină

Modelul găurii

Pad interfață

Specicație și

Gaură pad

maximă

(L x H)

(l x î x a)

cantate șurub

14 kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

NOTĂ: Seturile de montare pe perete se vând separat.

1. Opriți dispozivul și deconectați toate cablurile.

2. Puneți dispozivul pe o suprafață plană și stabilă cu ecranul în jos.

3. Detașați suportul monitorului.

1 2

M4 x 10 mm

4 bucăți

4. Atașați suportul de montare în oriciile de montare VESA din spatele dispozivului. Apoi asigurați-l cu patru (4) șuruburi (M4 x 10 mm).

5. Urmați instrucțiunile livrate împreună cu setul de montare pe perete pentru a monta monitorul pe perete.

Ulizarea fantei de securitate

Pentru a preveni furtul dispozivului, ulizați un dispoziv de blocare a fantei de siguranță pentru a xa dispozivul de un obiect imobil.

În plus, xarea monitorului de un perete sau de un obiect solid cu ajutorul unui cablu de siguranță poate ajuta la distribuirea greutății monitorului, pentru a preveni căderea acestuia.

Mai jos este un exemplu de instalare a unui dispoziv de blocare a fantei de securitate pe o masă.

Efectuarea conexiunilor

Această secțiune vă ghidează asupra conectării monitorului la alte echipamente.

Conectarea la rețeaua de alimentare

1. Conectați adaptorul de alimentare la mufa de intrare de curent alternav din spatele dispozivului.

2. Conectați ștecherul la o sursă de alimentare.

HDMI VGA IN

Conectarea dispozivelor externe opționale - VA2715-H

HDMI VGA IN

HDMI

VGA IN

HDMI

VGA

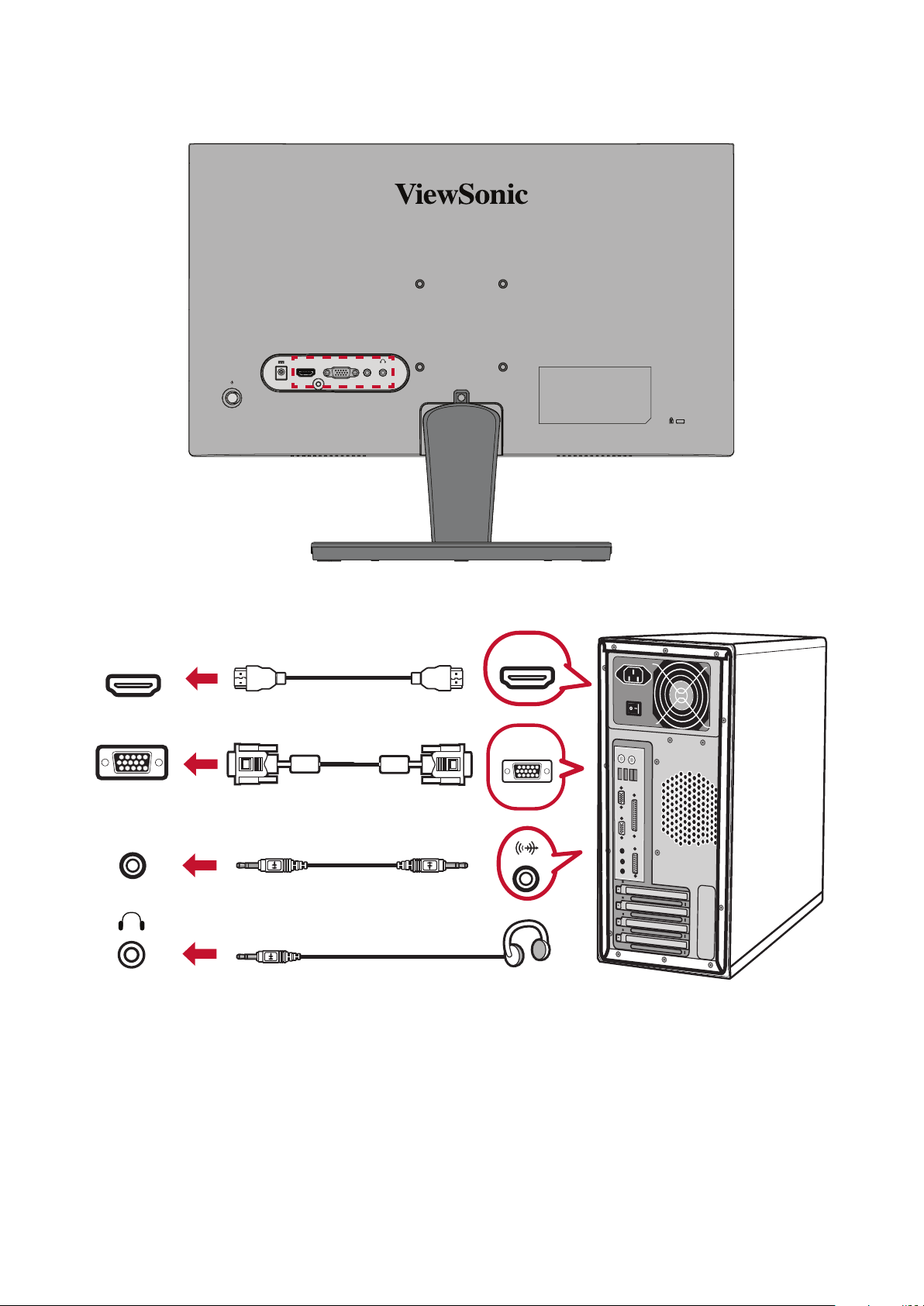

Conectarea dispozivelor externe opționale - VA2715-MH

HDMI

VGA IN

AUDIO IN

HDMI

VGA IN

AUDIO IN

HDMI

VGA

Ulizarea monitorului

Ajustarea unghiului de vizualizare

Ajustarea unghiului de înclinare

Înclinați monitorul înainte sau înapoi, la unghiul de vizionare dorit (de la -5˚ până la 20˚).

NOTĂ: Când ajustați, sprijiniți ferm suportul cu o mână, în mp ce înclinați

monitorul înainte sau în spate cu cealaltă mână.

Acvarea/dezacvarea dispozivului

HDMI

VGA IN

AUDIO IN

1. Conectați cablul de alimentare la o priză de perete.

2. Apăsați butonul Power (alimentare) pentru a porni monitorul.

3. Pentru a opri monitorul, angeți din nou butonul Power (alimentare).

HDMI VGA IN

NOTĂ: Monitorul va consuma energie atâta mp cât cablul de alimentare este

conectat la priză. Dacă monitorul nu este folosit pentru o perioadă lungă de mp, deconectați ștecherul de la priză.

Ulizarea tastelor panoului de control

Ulizați tastele panoului de control pentru a accesa meniul rapid, pentru a acva tastele rapide, navigați în meniul așat pe ecran (OSD) și schimbați setările.

Tasta Joy

Meniul rapid

Angeți Tasta Joy pentru a acva meniul rapid.

View Mode

Standard

Game

Movie

Web

Text

Mac

Mono

NOTĂ: Urmați ghidul pentru ulizarea tastelor, care va  așat în partea laterală

a ecranului, pentru a selecta opțiunea sau a efectua ajustări.

Meniu Descriere

Selectați una dintre setările prestabilite de

ViewMode (Mod vizualizare)

culoare. Ajustați nivelul sau anulați volumul.

Volume (Volum) Contrast/Brightness

(Contrast/Luminozitate)

Reglează nivelul de contrast sau de luminozitate.

Selectează sursa de intrare.

Input Select (Selectare intrare)

Părăsește meniul rapid.

Exit (Ieşire)

Taste rapide

OSD Lock/Unlock

Locking OSD

Press and hold for 10s

to lock OSD

OSD Lock/Unlock

OSD Locked

Când meniul așat pe ecran (OSD) este dezacvat, puteți accesa rapid funcții speciale ulizând tastele panoului de control.

Tastă Descriere

◄

Apăsați și mențineți apăsate tastele pentru a bloca/debloca meniul OSD.

Când meniul apare pe ecran, connuați să apăsați ambele taste mp de 10 secunde pentru a bloca/debloca meniul OSD.

Dacă meniul OSD este blocat, mesajul de mai jos va apărea pe ecran:

Tastă Descriere

Power Lock/Unlock

Locking Power Button

Press and hold for 10s

to lock power

Power Lock/Unlock

Power Button Locked

►

Apăsați și mențineți apăsate tastele pentru a bloca/debloca butonul Power (alimentare) .

Când meniul apare pe ecran, continuați să apăsați ambele taste timp de 10 secunde pentru a bloca/debloca butonul Power

(alimentare).

În cazul în care butonul Power (alimentare) este blocat, mesajul de mai jos va apărea pe ecran:

▲

Atingeți tastele pentru a afișa/ascunde ecranul de pornire când dispozitivul este pornit.

Boot Up Screen On/Off

Off

Press to turn on

Congurarea setărilor

Operațiuni generale

1. Mișcați Tasta Joy pentru a așa meniul așat pe ecran (On-Screen Display - OSD).

Input

Select

D-SUB

HDMI

Audio Adjust

Color Adjust ViewMode

75%

Manual Image

Adjust

1920 x 1080 @ 60Hz

Setup Menu

2. Mișcați tasta Joy [◄] sau [►] pentru a selecta meniul principal. Apoi, mișcați tasta Joy [▼] pentru a accesa meniul selectat.

Input

Select

Contrast/Brightness

Color Temperature

Audio Adjust

Color Space

Color Range

Contrast

Brightness

75%

Color Adjust ViewMode

Manual Image

Adjust

1920 x 1080 @ 60Hz

Setup Menu

3. Mișcați tasta Joy [◄] sau [►] pentru a selecta opțiunea dorită din meniu. Apoi, mișcați tasta Joy [►] pentru a accesa sub-meniul.

Input

Select

Contrast/Brightness

Color Temperature

Audio Adjust

Color Space

Color Range

Color Adjust ViewMode

sRGB

Bluish

Cool

Native

Warm

User Color

75%

Manual Image

Adjust

1920 x 1080 @ 60Hz

Setup Menu

4. Mișcați tasta Joy [◄] sau [►] pentru a regla/selecta setarea. Apoi, apăsați Tasta Joy pentru conrmare.

Input

Select

Audio Adjust

Color Adjust ViewMode

Manual Image

Adjust

Setup Menu

Contrast/Brightness

Color Temperature

Color Space

Color Range

sRGB

Bluish

Cool

Native

Warm

User Color

75%

1920 x 1080 @ 60Hz

NOTĂ: Urmați ghidul pentru ulizarea tastelor, care va  așat în partea laterală

a ecranului, pentru a selecta opțiunea sau a efectua ajustări.

Arborele meniului așat pe ecran (OSD)

Meniu

principal

Input Select

Audio Adjust

ViewMode

Color Adjust

Sub-meniu Opțiune de meniu

D-SUB

HDMI Volume (-/+, 0~100)

Mute

O

Standard

Game

Movie Web Text

MAC Mono

Contrast (-/+, 0~100)

Contrast/Brightness

Brightness (-/+, 0~100)

Color Temperature

Color Space (for HDMI only)

Color Range (for HDMI only)

sRGB

Bluish

Cool

Nave

Warm

User Color

Auto

RGB YUV

Auto Full Range Limited Range

Red (-/+, 0~100) Green (-/+, 0~100) Blue (-/+, 0~100)

Meniu

principal

Sub-meniu Opțiune de meniu

Manual Image Adjust

Auto Image Adjust (for D-SUB only)

Horizontal Size (for D-SUB only)

H./V. Posion (for D-SUB only)

Fine Tune

(for D-SUB only)

Sharpness

Blue Light Filter (-/+, 0~100)

Aspect Rao

Overscan

(-/+, 0~100)

Horizontal Posion (-/+, 0~100) Vercal Posion (-/+, 0~100)

(-/+, 0~100)

(-/+, 0/25/50/75/100)

4:3 5:4 16:9 16:10 On O

Black Stabilizaon

Advanced DCR

Response Time

(-/+, 0/10/20/30/4 0/50/60/70/80/90 /100)

(-/+, 0/25/50/75/100)

Standard Advanced Ultra Fast

Meniu

principal

Sub-meniu Opțiune de meniu

Setup Menu

Language

Adapve Sync (for HDMI only)

English

Français

Deutsch

Español

Italiano

Suomi

Svenska Русский Türkçe Česká

日本語

한국어

繁體中文简体中文

On O

Resoluon Noce

Informaon OSD Time Out (-/+, 5/15/30/60)

OSD Background

O

On O

Meniu

principal

Sub-meniu Opțiune de meniu

Setup Menu

Power Indicator

Auto Power O

Sleep

ECO Mode

Auto Detect

DDC/CI

On O On O 30 Minutes 45 Minutes 60 Minutes 120 Minutes O Standard Opmize Conserve On O On O

Memory Recall

Anexă

Specicații

Element Categorie Specicații

LCD Tip VA, Color a-Si, LCD TFT, cu matrice acvă,

1920 x 1080; Înălțime a pixelilor 0,3114 (H) x 0,3114 (V) mm

Dimensiunea

ecranului Filtru de culoare Bandă vercală RGB Suprafață de sclă Tip anti-reflexie, strat de acoperire 3H

Semnal de intrare Sincronizare video Analog

Compabilitate PC până la 1920 x 1080

Macintosh până la 1920 x 1080 Recomandat 1920 x 1080 @ 60Hz

Rezoluție

Acceptat • 1920 x 1080 @ 50, 60, 75Hz

68,6 cm (27”)

D-SUB: fh24-86 kHz, fv:48-75 Hz

TMDS digital (100 Ω) HDMI (v. 1.4): fh24-86 kHz, fv:48-75 Hz

• 1680 x 1050 @ 60Hz

• 1600 x 1200 @ 60Hz

• 1600 x 900 @ 60Hz

• 1440 x 900 @ 60, 75Hz

• 1440 x 576 @ 50Hz

• 1400 x 1050 @ 60, 75Hz

• 1366 x 768 @ 60Hz

• 1360 x 768 @ 60Hz

• 1280 x 1024 @ 50, 60, 75Hz

• 1280 x 960 @ 50, 60, 75Hz

• 1280 x 800 @ 60, 75Hz

• 1280 x 768 @ 50, 60, 75Hz

• 1280 x 720 @ 50, 60Hz

• 1152 x 900 @ 66Hz

• 1152 x 870 @ 75Hz

• 1152 x 864 @ 60, 75Hz

• 1024 x 768 @ 50, 60, 70, 72, 75Hz

• 1024 x 600 @ 60Hz

• 848 x 480 @ 60Hz

• 832 x 624 @ 75Hz

• 800 x 600 @ 56, 60, 72, 75Hz

• 720 x 576 @ 50Hz

• 720 x 480 @ 60Hz

• 720 x 400 @ 70Hz

• 640 x 480 @ 50, 60, 66, 72, 75Hz

• 640 x 400 @ 60, 70Hz

• 640 x 350 @ 70Hz

Element Categorie Specicații

Adaptor de alimentare

Zonă de așare Scanare completă

Tensiune de

intrare

100-240V ca, 50/60Hz (comutare automată)

597,888 x 336,312 mm (23,54” x 13,24”)

(H x V)

Condiții de funcționare

Temperatură 0°C–40°C (32°F–104°F) Umiditate 10% până la 90% (fără condensare) Altudine 16.000 picioare (5 km)

Condiții de depozitare

Temperatură -20°C–60°C (-4°F–140°F) Umiditate 5% până la 90% (fără condensare) Altudine 40.000 picioare (12,1 km)

Dimensiuni Caracterisci

(l x H x L)

Montare pe

Dimensiuni 100 x 100 mm

613,4 x 456,2 x 204,8 mm (24,1” x 18” x 8,1”)

perete Greutate Caracterisci 3,4 kg (7,5 lbs)

Mod de

economisire a energiei

Pornit

O (Oprire) ≤ 0.3 W

25 W (pic) 27 W (pic) cu sunetul la 50% -

*VA2715-mh only

Nu setați placa video a computerului la valori superioare celor de mai sus; în caz contrar, există riscul deteriorării permanente a

așajului.

Ulizați numai adaptoare de alimentare de la ViewSonic® sau de la o sursă autorizată.

Condițiile de testare urmează standardul EEI.

Glosar

Această secțiune descrie glosarul standard al termenilor ulizați în toate modelele cu așaj LCD. Toți termenii sunt enumerați în ordine alfabecă.

NOTĂ: Este posibil ca anumiți termeni să nu e valabili pentru monitorul dvs.

Advanced DCR (DCR avansat)

Tehnologia Advanced DCR detectează în mod automat semnalul de imagine şi controlează în mod inteligent culoarea şi luminozitatea fundalului pentru a îmbunătăţi capacitatea de intensicare a culorii negre într-o scenă întunecată şi de intensicare a culorii albe într-un mediu luminos.

Audio Adjust (Reglare sunet)

Reglează volumul, dezacvează sunetul sau comută între intrări dacă aveţi mai multe surse.

Auto Detect (Detectare automată)

Dacă sursa de intrare curentă nu are semnal, monitorul va trece în mod automat la următoarea opțiune de intrare. La unele modele, această funcție este dezacvată în mod implicit.

Auto image adjust (Reglare automată imagine)

Dimensionează, centrează şi reglează n în mod automat semnalul video pentru a elimina ondulaţiile şi distorsiunile.

Blue Light Filter (Filtru lumină albastră)

Reglează ltrul care blochează lumina albastră de energie ridicată, pentru siguranța ulizatorilor.

Brightness (Luminozitate)

Reglează nivelurile de culoare neagră ale fundalului imaginii de pe ecran.

Color Adjust (Reglare culori)

Furnizează mai multe moduri de reglare a culorilor, ajutând la reglarea setărilor culorilor conform cerințelor ulizatorilor.

Color space (Spațiu culoare)

Le permite ulizatorilor să aleagă spaţiul de culoare pe care vor să în ulizeze pentru ieşirea culorilor monitorului (RGB, YUV).

Color Temperature (Temperatură culoare)

Le permite ulizatorilor să selecteze anumite setări ale temperaturii de culoare pentru a personaliza şi mai mult vizualizarea.

Panou implicit Starea inițială a panoului

sRGB Spațiul de culoare standard ulizat pentru sistemul

Windows.

Bluish (Albăstruie)

Cool (Rece) Setează temperatura culorii la 7.500K. Nave (Navă) Temperatura implicită a culorii. Recomandat pentru

Warm (Caldă) Setează temperatura culorii la 5.000K.

Contrast

Reglează diferenţa dintre fundalul imaginii (nivelul culorii negre) şi primplan (nivelul culorii albe).

Informaon (Informaţii)

Aşează modul de sincronizare (intrare semnal video) care provine de la placa video a computerului, numărul de model al LCD-ului, numărul de serie şi adresa URL a site-ului web ViewSonic®. Consultați ghidul de ulizare

Setează temperatura culorii la 9.300K.

ulizare generală.

a plăcii dvs. grace pentru instrucțiuni privind schimbarea rezoluției și frecvența de reîmprospătare (frecvență vercală).

NOTĂ: VESA 1024 x 768 la 60Hz, de exemplu, înseamnă că rezoluţia este

de 1024x768, iar rata de reîmprospătare este de 60Hz.

Input Select (Selectare intrare)

Comută între diverse opțiuni de intrare disponibile pentru monitor.

Manual Image Adjust (Reglare manuală imagine)

Așează meniul Manual Image Adjust (Reglare manuală imagine). Puteți seta manual o varietate de ajustări ale calității imaginii.

Memory recall (Reapelare din memorie)

Readuce reglajele la setările din fabrică dacă așajul funcționează într-un mod de sincronizare presetat din fabrică, enunțat în secțiunea „Specicaons (Specicații)” din acest manual.

NOTĂ:

• (Excepție) Acest control nu afectează modicările efectuate cu setarea „Language Select” (Selectare limbă) sau „Power Lock” (Blocare alimentare).

• Memory Recall reprezintă setările și congurările de așaj implicite din fabrică. Memory Recall este setarea în care produsul primește calicarea ENERGY STAR®. Orice modicări la setările și congurările de așaj implicite din fabrică vor schimba consumul de energie și pot crește consumul de energie peste limitele impuse pentru

calicarea ENERGY STAR®, după cum se aplică. ENERGY STAR® este un set de instrucțiuni pentru economisirea energiei, publicate de Agenția de Protecție a Mediului din Statele Unite (EPA). ENERGY STAR® este un program comun al Agenției de Protecție a Mediului din Statele Unite și Departamentul de Energie al Statelor Unite, care ne ajută să economisim bani și să protejăm mediul prin produse și pracci care economisesc energia.

Overscan

Se referă la o imagine decupată de pe ecranul monitorului. O setare a monitorului dvs. mărește conținutul lmului, asel încât să nu puteți vedea marginile cele mai exterioare ale lmului.

Recall (Reapelare)

Resetează setările ViewMode (mode de vizualizare) ale monitorului.

Resoluon Noce (Nocare rezoluţie)

Nocarea vă informează că rezoluţia de vizualizare curentă nu este cea navă, corectă. Această nocare va apărea în fereastra cu setările așajului, când congurați rezoluția.

Response Time (Timp de răspuns)

Ajustați mpul de răspuns, creând imagini clare, fără dungi, neclarităţi sau dâre. Un mp de răspuns scurt este perfect pentru majoritatea jocurilor cu gracă intensă şi oferă o calitate vizuală uimitoare când vizionaţi sporturi sau lme de acţiune.

Setup Menu (Meniu congurare)

Reglează setările meniului OSD (așare pe ecran). Multe dintre aceste nocări pot acva nocările aşării pe ecran pentru ca ulizatorii să nu e nevoiţi să redeschidă meniul.

Sharpness (Claritate)

Reglează calitatea imaginii monitorului.

ViewMode (Mod vizualizare)

Caracterisca unică ViewMode de la ViewSonic pune la dispoziţie presetările „Game” (Joc), „Movie” (Film), „Web”, „Text”, „MAC” şi „Mono” (Monocromie). Aceste presetări sunt create special pentru a asigura o vizionare opmizată în cazul unor aplicaţii diverse aşate pe ecran.

Remedierea problemelor

Această secțiune descrie unele probleme frecvente pe care le puteți întâmpina când ulizați monitorul.

Problemă sau defecțiune

Nu există alimentare • Asigurați-vă că ați pornit monitorul apăsând pe

Alimentarea este pornită, dar nu apare nici o imagine pe ecran

Culori greșite sau

anormale

Soluții posibile

butonul Power (Alimentare).

• Asigurați-vă că ați conectat corect și ferm cablul de

alimentare la monitor și la priza electrică.

• Conectați un alt dispoziv electric la priza de alimentare pentru a verica dacă priza este alimentată cu energie electrică.

• Asigurați-vă că este conectat corect și sigur cablul video care conectează monitorul la computer.

• Reglați setările de luminozitate și contrast.

• Asigurați-vă că ați selectat sursa corectă de intrare.

• Dacă lipsesc culori (roșu, verde sau albastru),

vericați cablul video pentru a vă asigura că este corect conectat. Pinii slăbiți sau rupți ai

Imaginea ecranului este prea deschisă sau întunecată

Imaginea ecranului se taie și iese în afară

Imaginea de pe ecran este neclară

Ecranul nu este centrat corect

conectorului cablului ar putea cauza o conexiune necorespunzătoare.

• Conectați monitorul la un alt computer.

• Ajustați setările de luminozitate și contrast folosind

meniul OSD.

• Resetați monitorul la setările din fabrică.

• Asigurați-vă că ați selectat sursa corectă de intrare.

• Vericați dacă pinii conectorului cablului video sunt

deteriorați sau îndoiți.

• Asigurați-vă că este conectat corect și sigur cablul video care conectează monitorul la computer.

• Ajustați rezoluția la raportul de aspect corect.

• Resetați monitorul la setările din fabrică.

• Reglați comenzile orizontale și vercale prin meniul

OSD.

• Vericați raportul de aspect.

• Resetați monitorul la setările din fabrică.

Ecranul este galben • Asigurați-vă că „Filtrul de lumină albastră” este

oprit.

Problemă sau defecțiune

Soluții posibile

Meniul OSD nu apare pe ecran/controalele OSD sunt inaccesibile

Tastele panoului de control nu funcționează

Unele meniuri nu pot  selectate în OSD

Nu există ieșire audio • Dacă ulizați set de cască/căș, asigurați-vă că este

Monitorul nu se

• Vericați dacă meniul OSD este blocat. Dacă da, țineți apăsate tastele 3 și 5 mp de 10 secunde.

• Opriți monitorul, deconectați cablul de alimentare, introduceți-l din nou și apoi porniți monitorul.

• Resetați monitorul la setările din fabrică.

• Angeți o singură tastă la un moment dat.

• Reporniți computerul.

• Reglați ViewMode sau sursa de intrare.

• Resetați monitorul la setările din fabrică.

conectată mufa mini stereo.

• Asigurați-vă că volumul nu este dezacvat sau setat la 0.

• Vericați setarea de intrare audio.

• Asigurați-vă că nu există obstacole în apropiere sau

reglează

Dispozivele USB conectate la monitor nu funcționează

Dispozivul extern este conectat, dar nu apare nicio imagine pe ecran

pe monitor și că există distanțe adecvate.

• Pentru mai multe informații, consultați „Ajustarea unghiului de vizualizare” la pagina 14.

• Asigurați-vă că ați conectat corect cablul USB.

• Încercați un alt port USB (dacă este cazul).

• Unele dispozive USB necesită un curent electric

mai mare; conectați dispozivul direct la computer.

• Asigurați-vă că alimentarea este pornită

• Reglați luminozitatea și contrastul folosind meniul

OSD.

• Vericați cablul de conectare pentru a vă asigura că acesta este conectat corect și ferm. Pinii slăbiți sau rupți ai conectorului cablului ar putea cauza o conexiune necorespunzătoare.

Întreținere

Măsuri generale de precauție

• Asigurați-vă că monitorul este oprit și cablul de alimentare este deconectat de la priză.

• Nu pulverizați și nu vărsați lichide direct pe ecran sau pe carcasă.

• Manipulați cu atenție monitorul, deoarece un monitor de culoare mai închisă,

dacă este zgâriat, poate așa semne mai clare decât un monitor de culoare mai deschisă.

Curățarea ecranului

• Ștergeți ecranul cu o cârpă curată și uscată, fără scame. Acest lucru elimină praful și alte parcule.

• Dacă ecranul nu este curat încă, aplicați o cantate mică de agent de curățare de sclă fără alcool și amoniac pe o cârpă curată, moale și fără scame; apoi ștergeți ecranul.

Curățarea carcasei

• Folosiți o cârpă moale și uscată.

• În cazul în care carcasa nu este încă curată, aplicați o cantate mică de detergent

fără amoniac, nealcoolic, slab, neabraziv, pe o cârpă curată, moale și fără scame, apoi ștergeți suprafața.

Mențiuni legale

• ViewSonic® nu recomandă ulizarea agenţilor de curăţare pe bază de amoniac sau alcool pe ecranul sau carcasa aşajului. S-a constatat că unii agenți de curățare chimici pot deteriora ecranul și/sau carcasa așajului.

• ViewSonic® nu va  răspunzător pentru daunele care rezultă din ulizarea oricărei substanțe de curățat pe bază de amoniac sau alcool.

Informații de reglementare și despre servicii

Informații privind conformitatea

Această secțiune abordează toate cerințele și declarațiile legate de reglementări. Aplicările corespunzătoare conrmate se referă la echetele de pe plăcuțele de idencare și marcajele relevante ale unității.

Declarația de conformitate FCC

Acest dispoziv respectă Partea 15 din Regulamentul FCC. Ulizarea trebuie să respecte următoarele două condiții: (1) acest dispoziv nu poate provoca interferențe dăunătoare și (2) acest dispoziv trebuie să accepte orice interferență primită, inclusiv interferențele care pot cauza funcționarea nedorită. Acest echipament a fost testat și respectă limitele pentru un dispoziv digital de clasa B, în conformitate cu partea 15 a regulamentului FCC.

Aceste limite au rolul de a oferi protecție rezonabilă împotriva interferențelor întrun mediu rezidențial. Acest echipament generează, folosește și poate radia energie de radiofrecvență și dacă nu este instalat și ulizat conform instrucțiunilor, poate provoca interferențe periculoase pentru comunicațiile radio. Cu toate acestea, nu există nici o garanție că nu vor apărea interferențe într-o anumită instalație. Dacă acest echipament cauzează interferențe dăunătoare pentru recepția radio sau de televiziune, care pot  determinate prin pornirea și oprirea echipamentului, ulizatorul este încurajat să încerce să corecteze interferența prin adoptarea următoarelor măsuri:

• Reorientarea sau repoziționarea antenei de recepție.

• Mărirea distanței dintre echipament și receptor.

• Conectarea echipamentului la o priză de alimentare de pe un circuit diferit de cel

la care este conectat receptorul.

• Consultați distribuitorul sau un tehnician radio-TV cu experiență pentru asistență.

Averzare: Sunteți averzat(ă) cu privire la faptul că schimbările sau modicările neaprobate în mod expres de partea responsabilă de conformitate ar putea anula autoritatea ulizatorului de a folosi echipamentul.

Declarația Industry Canada

CAN ICES-003(B) / NMB-003(B)

Conformitatea CE pentru țările europene

Dispozivul respectă Direcva EMC 2014/30/UE și Direcva privind tensiunea joasă 2014/35/UE.

Următoarele informații sunt doar pentru statele membre UE:

Marcajul indicat în partea dreaptă este în conformitate cu Directiva privind echipamentele electrice și electronice pentru deșeuri 2012/19/ UE (DEEE). Marcajul indică cerința de a NU se elimina echipamentul ca deșeuri municipale nesortate, ci a se utiliza sistemele de returnare și colectare, în conformitate cu legislația locală.

Declarația de conformitate RoHS2

Acest produs a fost proiectat și fabricat în conformitate cu Direcva 2011/65/UE a Parlamentului European și a Consiliului privind restricționarea ulizării anumitor substanțe periculoase în echipamentele electrice și electronice (Direcva RoHS2) și se consideră că respectă concentrația maximă valori emisă de Comitetul european de adaptare tehnică (TAC), după cum urmează:

Substanță Concentrația maximă

Concentrația reală

propusă

Plumb (Pb) 0,1% < 0,1% Mercur (Hg) 0,1% < 0,1%

Cadmiu (Cd) 0,01% < 0,01% Crom hexavalent (Cr6⁺) 0,1% < 0,1% Bifenili polibromurați (PBB) 0,1% < 0,1% Difenil eter polibromurat (PBDE) 0,1% < 0,1% Bis (2-elhexil) alat (DEHP) 0,1% < 0,1% Bul benzil alat (BBP) 0,1% < 0,1% Dibul alat (DBP) 0,1% < 0,1% Diisobul alat (DIBP) 0,1% < 0,1%

Anumite componente ale produselor menționate mai sus sunt exceptate în conformitate cu Anexa III la Direcvele RoHS2, asel cum se menționează mai jos:

• Plumb în sclă de tuburi uorescente care nu depășește 0,2% din greutate.

• Plumb ca element de aliaj în aluminiu conținând până la 0,4% plumb în greutate.

• Aliaj de cupru care conține până la 4% plumb în greutate.

• Plumb în aliaje de lipit cu temperatură ridicată de topire (de exemplu, aliaje pe

bază de plumb care conțin cel puțin 85% plumb).

• Componente electrice și electronice care conțin plumb în sclă sau ceramică, altele decât ceramica dielectrică, în condensatoare, de exemplu, dispozive piezo-electronice sau într-un compus din matrice de sclă sau ceramică.

Restricția din India privind substanțele periculoase

Restricție la Declarația privind substanțele periculoase (India). Acest produs respectă „Regulamentul E-deșeurilor din India 2011” și interzice ulizarea plumbului, a mercurului, a cromului hexavalent, a bifenililor polibromurați sau a difenil eterului polibromurat în concentrații mai mari de 0,1% în greutate și 0,01% în greutate pentru cadmiu, excepții prevăzute în Anexa 2 la Regulament.

Eliminarea produsului la sfârșitul duratei de viață

ViewSonic® respectă mediul și se angajează să lucreze și să funcționeze ecologic. Vă mulțumim că luați parte la calcul mai inteligent și mai ecologic. Vizitați

site-ul ViewSonic® pentru a aa mai multe.

SUA și Canada:

https://www.viewsonic.com/us/company/green/go-green-with-viewsonic/#recycle-program

Europa:

http://www.viewsoniceurope.com/eu/support/call-desk/

Taiwan:

hps://recycle.epa.gov.tw/

Drepturi de autor

Macintosh și Power Macintosh sunt mărci comerciale înregistrate ale Apple Inc.

Microso, Windows și sigla Windows sunt mărci înregistrare ale Microso Corporaon din Statele Unite ale Americii și alte țări.

ViewSonic®, sigla cu cele trei păsări, OnView, ViewMatch și ViewMeter sunt mărci comerciale înregistrate ale ViewSonic® Corporaon.

VESA este marcă înregistrată a Video Electronics Standards Associaon. DPMS, DisplayPort și DDC sunt mărci comerciale ale VESA.

ENERGY STAR® este o marcă înregistrată a Agenției SUA pentru Protecția Mediului (EPA).

Ca partener ENERGY STAR®, Societatea ViewSonic® a stabilit că acest produs respectă normele ENERGY STAR® pentru eciența energecă.

Precizări juridice: Societatea ViewSonic® nu este răspunzătoare pentru erorile sau omisiunile tehnice sau editoriale conținute în acest document; nici pentru daunele accidentale sau consecuve rezultate din furnizarea acestui material sau a performanței sau ulizării acestui produs.

În scopul îmbunătățirii connue a produselor, Societatea ViewSonic® își rezervă dreptul de a modica specicațiile produsului fără nocare prealabilă. Informațiile din acest document pot  modicate, fără nocare.

Nici o parte a acestui document nu poate  copiată, reprodusă sau transmisă prin orice mijloace, în orice scop, fără permisiunea scrisă prealabilă din partea Societății ViewSonic®.

VA2715-H_VA2715-MH_UG_ROM_1a_20220411

Serviciu Clienți

Pentru asistență tehnică sau service pentru produse, consultați tabelul de mai jos sau contactați distribuitorul.

NOTĂ: Veți avea nevoie de numărul de serie al produsului.

Țara/Regiunea Website Țara/Regiunea Website

Asia Pacic și Africa

Australia

中国 (China)

Hong Kong (English)

Indonesia

日本 (Japan)

Malaysia

Myanmar

New Zealand

Philippines

臺灣 (Taiwan)

Việt Nam

www.viewsonic.com/au/

www.viewsonic.com.cn

www.viewsonic.com/hk-en/

www.viewsonic.com/id/

www.viewsonic.com/jp/

www.viewsonic.com/my/

www.viewsonic.com/mm/

www.viewsonic.com/nz/

www.viewsonic.com/ph/

www.viewsonic.com/tw/

www.viewsonic.com/vn/

Bangladesh

香港 (繁體中文)

India

Israel

Korea

Middle East

Nepal

Pakistan

Singapore

ประเทศไทย

South Africa & Maurius

www.viewsonic.com/bd/

www.viewsonic.com/hk/

www.viewsonic.com/in/

www.viewsonic.com/il/

www.viewsonic.com/kr/

www.viewsonic.com/me/

www.viewsonic.com/np/

www.viewsonic.com/pk/

www.viewsonic.com/sg/

www.viewsonic.com/th/

www.viewsonic.com/za/

Americi

United States

Lan America

Europa

Europe

Deutschland

Россия

Türkiye

United Kingdom

www.viewsonic.com/us

www.viewsonic.com/la

www.viewsonic.com/eu/

www.viewsonic.com/de/

www.viewsonic.com/ru/

www.viewsonic.com/tr/

www.viewsonic.com/uk/

Canada

France

Қазақстан

España

Україна

www.viewsonic.com/us

www.viewsonic.com/fr/

www.viewsonic.com/kz/

www.viewsonic.com/es/

www.viewsonic.com/ua/

Garanție limitată

Aşaj ViewSonic®

Ce acoperă garanția:

ViewSonic® garantează că produsele sale nu prezintă defecte de material și de manoperă în mpul perioadei de garanție. Dacă un produs se dovedește a  defect în ceea ce privește materialele sau execuția în mpul perioadei de garanție, ViewSonic® va repara sau înlocui produsul cu un produs similar, ca unică alegere a sa și ca unic remediu. Produsul sau piesele de schimb pot include componente restaurate sau recondiționate. Unitatea sau piesele sau componentele de reparare sau înlocuire vor  acoperite de pe mpul duratei rămase din garanția inițială limitată a clientului, iar perioada de garanție nu va  prelungită. ViewSonic® nu oferă nicio garanție pentru soware-ul terților, indiferent dacă este inclus împreună cu produsul sau instalat de client, instalarea oricărei componente sau piese hardware neautorizate (de exemplu, lămpi de proiector). (Consultați: secțiunea „Ce nu acoperă garanția”).

Cât mp este în vigoare garanția:

Așajele ViewSonic sunt garantate pe o perioadă cuprinsă între 1 și 3 ani, în funcție de țara de unde ați achiziționat produsul. Garanția acoperă toate componentele, inclusiv sursa de lumină și manopera, de la data achiziționării produsului de către primul consumator.

Pe cine protejează garanția:

Această garanție este valabilă numai pentru primul cumpărător.

Ce nu acoperă garanția:

• Orice produs al cărui număr de serie a fost defectat, modicat sau eliminat.

• Daune, deteriorări sau defecțiuni rezultate din:

 Accident, ulizare incorectă, neglijență, incendiu, apă, fulgere sau alte

acte ale naturii, modicări neautorizate ale produselor sau nerespectarea instrucțiunilor furnizate împreună cu produsul.

 Reparații sau încercări de reparații de către orice persoană neautorizată de

ViewSonic®.

 Deteriorarea sau pierderea oricăror programe, date sau medii de stocare

amovibile.

 Uzura normală.  Eliminarea sau instalarea produsului.

• Pierderi de soware sau date care apar în mpul reparării sau înlocuirii.

• Orice deteriorare a produsului datorată transportului.

• Cauze externe produsului, cum ar  uctuațiile sau defecțiunile de energie

electrică.

• Ulizarea de materiale sau componente care nu corespund specicațiilor ViewSonic.

• Nerespectarea de către proprietar a unei întrețineri periodice a produsului, așa cum se menționează în Ghidul ulizatorului.

• Orice altă cauză care nu se referă la un defect al produsului.

• Deteriorarea cauzată de imagini stace (imobile) așate pentru perioade lungi de

mp (denumite și imagini de ardere).

• Soware - orice soware terț inclus cu produsul sau instalat de client.

• Hardware/accesorii/piese/componente - Instalarea oricăror echipamente,

accesorii, componente sau piese consumabile neautorizate (de exemplu, lămpi pentru proiector).

• Deteriorarea sau abuzul stratului de acoperire de pe suprafața ecranului prin curățare necorespunzătoare, așa cum este descris în Ghidul ulizatorului

produsului.

• Taxele pentru eliminarea, montarea și congurarea, inclusiv montarea pe perete a produsului.

Cum puteți obține servicii:

• Pentru informații despre acordarea de service în garanție, contactați asistența pentru clienți ViewSonic® (consultați pagina „Serviciul de relații clienți”). Va trebui să furnizați numărul de serie al produsului dvs.

• Pentru a obține service în garanție, vi se va cere să furnizați: (a) Bonul original de vânzare, (b) numele dvs., (c) adresa dvs., (d) o descriere a problemei și (e) numărul de serie al produsului.

• Luați sau expediați produsul, pregăt de transport, în containerul original, către un centru de service autorizat de către ViewSonic® sau la ViewSonic®.

• Pentru informații suplimentare sau numele celui mai apropiat centru de service ViewSonic®, contactați ViewSonic®.

Limitarea garanțiilor implicite:

Nu există garanții, exprese sau implicite, care se exnd dincolo de descrierea conținută aici, incluzând garanția implicită de vandabilitate și adecvare pentru un anumit scop.

Excluderea daunelor:

Răspunderea ViewSonic este limitată la costul reparării sau înlocuirii produsului. ViewSonic® nu este responsabilă pentru:

• Deteriorarea altor bunuri cauzate de defecte ale produsului, daune datorate inconvenienței, incapacitatea ulizării produsului, pierderea mpului, pierderea protului, pierderea oportunităților de afaceri, pierderea fondului comercial, interferența cu relațiile de afaceri sau alte pierderi comerciale, chiar dacă este informată cu privire la posibilitatea unor asel de daune.

• Orice alte daune, e incidentale, consecuve sau altele.

• Orice reclamație împotriva clientului de către orice altă parte.

• Reparații sau încercări de reparații de către orice persoană neautorizată de

ViewSonic®.

Efectul legilor de stat:

Această garanție vă oferă drepturi legale specice și puteți avea și alte drepturi, care variază de la un stat la altul. Unele state nu permit limitări ale garanțiilor implicite și/sau nu permit excluderea daunelor accidentale sau consecuve, asel încât limitările și excluderile de mai sus pot să nu vi se aplice.

Vânzări în afara SUA și Canada:

Pentru informații despre garanție și pentru service pentru produsele ViewSonic® vândute în afara SUA și Canada, contactați ViewSonic® sau distribuitorul local ViewSonic®.

Perioada de garanție pentru acest produs în China connentală (Hong Kong, Macao și Taiwan sunt excluse) este supusă termenilor și condițiilor din cardul de garanție întreținere.

Pentru ulizatorii din Europa și Rusia, detalii complete despre garanție pot  găsite la adresa: hp://www.viewsonic.com/eu/ sub „Informații despre asistență/ garanție”.

Șablon al condițiilor de garanție pentru așaj în UG VSC_TEMP_2007

Viewsonic VA2715-H User Guide [ro]

Specifications and Main Features

Frequently Asked Questions

User Manual
