VA2715-2K-mhd
Megjelenítő
Felhasználói útmutató
Típusszám: VS18858
Cikkszám: VA2715-2K-MHD
Köszönjük, hogy a ViewSonic® mellett döntött
A ViewSonic® a vizuális megoldások világvezető gyártójaként mindent megtesz
annak érdekében, hogy a technológiai fejlődés, az innováció és az egyszerűség terén
felülmúlja a világ várakozásait. A ViewSonic® munkatársaiként azt gondoljuk, hogy a
termékeink pozitív hatással lehetnek a világra, és biztosak vagyunk benne, hogy az
Ön által választott ViewSonic® termék jó szolgálatot fog tenni.
Még egyszer köszönjük, hogy a ViewSonic® termékét választotta!
2
Biztonsági óvintézkedések
A monitor használata előtt olvassa el az alábbi biztonsági óvintézkedéseket.
• Tartsa ezt a felhasználói útmutatót biztonságos helyen, hogy a későbbiekben
bármikor hivatkozni tudjon rá.
• Olvassa el az összes figyelmeztetést, és tartsa be az összes utasítást.
• Üljön legalább 45 cm távolságra a monitortól.
• Hagyjon legalább 10 cm szabad helyet a monitor körül a megfelelő szellőzés
biztosítása érdekében.
• Tegye a monitor jól szellőző helyre. Ne tegyen olyan tárgyat a monitorra, amely
akadályozza a hőleadást.
• Ne használja a monitort víz közelében. A tűz vagy áramütés kockázatának
csökkentése érdekében ne tegye ki a monitort nedvesség hatásának.
• Ügyeljen arra, hogy a monitort ne érje közvetlen napfény vagy más tartós
hőhatás.
• A monitort ne használja olyan hőforrások, például radiátorok, fűtőnyílások,
tűzhelyek vagy más berendezések közelében (az erősítőket is beleértve), amelyek
hatására a monitor hőmérséklete veszélyes szintre emelkedhet.
• A külső burkolat tisztításához egy puha, száraz ruhadarabot használjon. További
tudnivalókért lásd a jelen kézikönyv „Karbantartás” fejezetét.
• Kerülje a képernyő érintését, mivel az érintések miatt olaj gyűlhet össze a
képernyőn.
• Ne érjen hozzá éles vagy kemény tárgyakkal a képernyő felületéhez, mivel a
képernyő megsérülhet.
• Ne helyezze az eszközt szövetre vagy egyéb anyagra, amely a termék és az alatta
lévő bútor között lehet.
• A monitor mozgatásakor vagy áthelyezésekor ügyeljen arra, hogy ne ejtse le a
monitort, és a monitor ne ütődjön hozzá más tárgyakhoz.
• Ne tegye a monitort egyenetlen vagy instabil felületre. A monitor leeshet vagy
felborulhat, ami személyi sérülést vagy hibás működést eredményezhet.
• Ne tegyen nehéz tárgyakat a monitorra és a csatlakozókábelekre.
• Mindig az eszköz gyártója által ajánlott szekrényt, állványt vagy telepítési módot
használjon.
• Mindig az eszközt biztonságosan megtartani képes bútorzatot használjon.
• Mindig győződjön meg arról, hogy az eszköz nem nyúlik túl az alatta lévő
bútoron.
• Ne helyezze az eszközt magas bútorra (pl. szekrényre vagy könyvespolcra,
anélkül, hogy mind a bútort, mind pedig az eszközt nem rögzítették volna
megfelelő tartóhoz.
• Mindig oktassák ki a gyermekeket, mekkora veszélyt jelent felmászni bútorokra
az eszköz vagy a kapcsolódó berendezések elérése érdekében.
3
• Ne helyezze el a monitort olyan helyen, ahol gyermekek jelenléte
valószínűsíthető.
• Ne helyezzen el olyan tárgyakat, pl. játékokat vagy távvezérlőket az eszközre,
amelyek arra késztethetik a gyermekeket, hogy felmásszanak az eszközre vagy a
bútorra, amelyre a terméket helyezték.
• Füst, szokatlan zaj vagy furcsa szagok észlelése esetén azonnal kapcsolja ki
a monitort, és vegye fel a kapcsolatot a viszonteladóval vagy a ViewSonic®
vállalattal. A monitor további használata ilyen esetekben veszélyesnek minősül.
• Ne próbálja megkerülni vagy megszüntetni a polarizált vagy földelt típusú
csatlakozódugó biztonsági funkcióit. A polarizált csatlakozódugón két penge
található, amelyek közül az egyik szélesebb a másiknál. A földelt típusú
csatlakozódugó két pengével és egy harmadik földelővillával van kialakítva.
A széles penge és a harmadik csatlakozóvilla biztonsági célokat szolgál. Ha
a csatlakozódugó nem illeszkedik megfelelően az aljzatba, szerezzen be egy
tápegységet, és ne erőltesse bele az aljzatba a dugót.
• Hálózati aljzatba való csatlakoztatás esetén ne távolítsa el a földelővillát. Kérjük,
ügyeljen arra, hogy a földelővillák soha ne legyenek eltávolítva.
• Az eszközhöz csatlakoztatott vezetékeket és kábeleket mindig vezesse a
megfelelő helyen, nehogy megbotoljanak bennük, illetve meghúzzák vagy
megragadják azokat.
• Ügyeljen arra, hogy a tápkábelre ne lépjen rá, és a kábel ne törjön meg,
különösen a csatlakozódugónál, illetve azon a ponton, ahol a kábel csatlakozik a
monitorhoz. Mindenképpen olyan hálózati aljzatot használjon, amely a monitor
közelében van, és könnyen elérhető.
• Ha a monitort hosszú ideig nem használja, húzza ki a csatlakozót az elektromos
aljzatból.
• Kérjük, ellenőrizze, megfelelő-e az épületbe telepített áramelosztó rendszer. A
rendszer megszakítója 120 V/240 V, 20 A értékű legyen.
• Csak a gyártó által meghatározott kiegészítőket és tartozékokat (pl. kocsikat,
állványokat, konzolokat vagy asztalokat) használjon.
• Kocsi használata esetén legyen óvatos, amikor a kocsit és a monitort
együtt mozgatja, hogy ne következzen be személyi sérülés egy
esetleges felborulás miatt.
• Minden javítást bízzon szakemberre. Javításra akkor van szükség, ha a monitor
bármilyen módon megsérül, például az alábbi esetekben:
ha a tápkábel vagy a csatlakozódugó megsérült.
ha a monitor felületére folyadék ömlött, vagy a monitor belsejébe idegen
tárgy került.
ha a monitort nedvesség érte.
ha a monitor nem a megszokott módon működik, vagy a monitort leejtették.
• Fülhallgatók és fejhallgatók használata esetén állítsa a hangerőt megfelelő
szintre, mivel ellenkező esetben halláskárosodás következhet be.
4
• A kijelző falhoz vagy szilárd tárgyhoz zsinór vagy egyéb módszer használatával
történő rögzítése segít megtámasztani a kijelzőt, és megelőzi a kijelző leesését.
Érintkező felület
Felület-
Csavarok tulajdonságai és
Nyílás (Sz x Ma)
(Sz x Ma x Mé)
nyílás
mennyisége
M4 x 10 mm
100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
4 db
VESA falra akasztáshoz szükséges furat
VESA wall mounng hole
MEGJEGYZÉS:
• A tartóeszköznek/zsinórnak 100N erőt kell elbírnia.
• Győződjön meg arról, hogy a zsinór ki van egyenesítve és feszes. Az eszköz
hátuljának a fal felé kell néznie biztosítandó, hogy az eszköz külső erő
hatására nem tud megdőlni.
• Győződjön meg arról, hogy a kijelző nem dől meg külső erő hatására annak
bármilyen beállított magassága, illetve elforgatási szöge mellett.
• Ha megtartja a meglévő kijelzőt, és áthelyezi azt, a fenti szempontok ugyanúgy
alkalmazandók.
5
Tartalom
Biztonsági óvintézkedések ........................................... 3
Bevezető ..................................................................... 8
A csomag tartalma ..................................................................................................8
A termék áttekintése ..............................................................................................9
Elölnézet és hátulnézet ........................................................................................... 9
I/O portok ................................................................................................................ 9
Kezdeti beállítás ........................................................ 10
Az állvány felszerelése ..........................................................................................10
Fali rögzítés ...........................................................................................................11
A biztonsági nyílás használata ..............................................................................12
Csatlakoztatások elvégzése ....................................... 13
Csatlakoztatás az áramforráshoz ..........................................................................13
Külső eszközök csatlakoztatása ............................................................................14
A monitor használata ................................................ 15
A megtekintési szög beállítása ..............................................................................15
Dőlésszög beállítása .............................................................................................. 15
A monitor be- és kikapcsolása ..............................................................................16
A kezelőpanelen lévő gombok használata ............................................................16
Gyorsmenü ............................................................................................................ 17
Gyorsgombok ........................................................................................................ 18
A beállítások konfigurálása ...................................................................................20
Általános műveletek .............................................................................................. 20
A képernyőn megjelenő (OSD) menü felépítése ................................................... 22
Függelék .................................................................... 26
Műszaki adatok .....................................................................................................26
Szójegyzék ............................................................................................................28
Hibaelhárítás.........................................................................................................32
Karbantartás .........................................................................................................35
Általános óvintézkedések ...................................................................................... 35
A képernyő tisztítása ............................................................................................. 35
A burkolat tisztítása ............................................................................................... 35
66
Szabályozási és szervizelési tudnivalók ...................... 36
Megfelelőséggel kapcsolatos információk............................................................36
FCC-megfelelőségi nyilatkozat .............................................................................. 36
Industry Canada-nyilatkozat .................................................................................. 36
CE-megfelelőség az Európai Unió országai esetében ............................................ 36
RoHS2-megfelelőségről szóló nyilatkozat ............................................................. 37
Veszélyes anyagok korlátozása Indiában .............................................................. 38
A termék ártalmatlanítása az élettartam végén .................................................... 38
Szerzői jogi információk ........................................................................................39
Ügyfélszolgálat ...................................................................................................... 40
Korlátozott garancia .............................................................................................. 41
Mexikóban érvényes korlátozott garancia ............................................................ 44
7
Bevezető
A csomag tartalma
• Monitor
• Tápegység
• Videokábel
• Gyors beüzemelési útmutató
MEGJEGYZÉS: A csomagban lévő tápkábel és videokábelek az ado országtól
függően eltérőek lehetnek. További tudnivalókért vegye fel a
kapcsolatot a helyi viszonteladóval.
8
A termék áekintése
Elölnézet és hátulnézet
Joy billentyű
I/O portok
HDMI 1
1
1. DC IN 2. HDMI
2 2 3 4
(v. 1.4)
MEGJEGYZÉS: Az Joy billentyű gombra és a gombok funkcióira vonatkozó
HDMI 2
3. DisplayPort
(v. 1.2)
DP
4. Audio Out
bővebb tudnivalókért tekintse meg a következő részt: a
„Gyorsgombok” fejezet a következő oldalon: 20.
9
Kezde beállítás

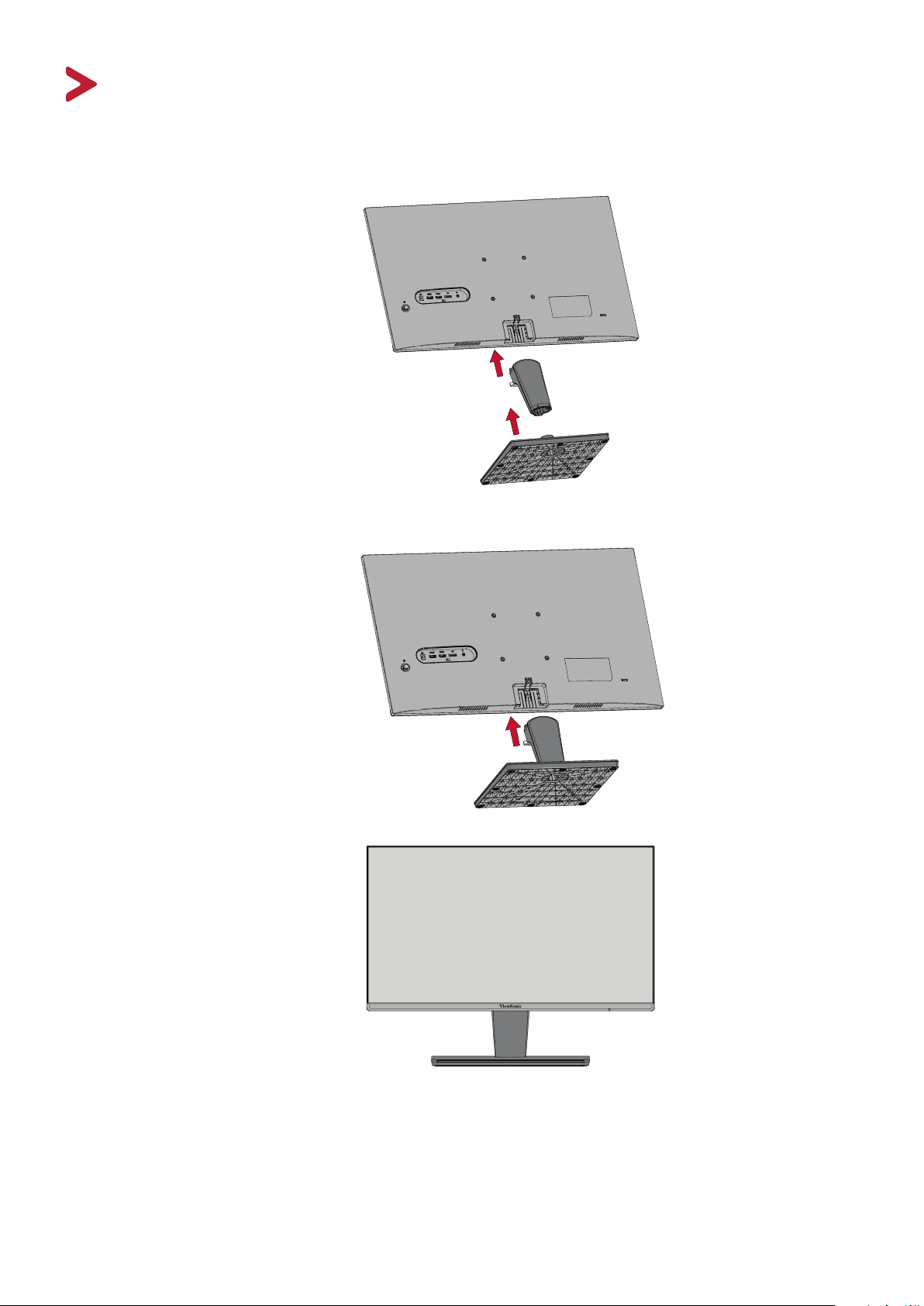

Az állvány felszerelése
1
2
3
MEGJEGYZÉS: A monitort mindig sima, stabil felületre helyezze. Ellenkező
esetben a monitor leeshet, tönkremehet, illetve személyi
sérülés következhet be.
10
Fali rögzítés
MEGJEGYZÉS: Kizárólag UL-minősítéssel rendelkező fali készleel/konzollal
használható.
100 mm
100 mm
A fali rögzítőkészletek szabványos méreteit illetően tekintse meg az alábbi
táblázatot.
Maximális
terhelhetőség
14 kg
MEGJEGYZÉS: A fali rögzítőkészleteket külön kell megvásárolni.
1. Kapcsolja ki a monitort, és húzza ki az összes kábelt.
2. Tegye a monitort egy sík, stabil felületre a kijelzővel lefelé.
3. Távolítsa el a monitorállványt.
Nyílás
(Sz x Ma)
100 x
100 mm
Interfészpanel
Felületnyílás
(Sz. x Ma. x Mé.)
115 x 115 x 2,6 mm Ø 5 mm
1 2
Csavarok
tulajdonságai és
mennyisége
M4 x 10 mm
4 db
4. Illessze a rögzítőkonzolt a monitor hátoldalán lévő VESA rögzítőnyílásokhoz.
Ezután rögzítse a konzolt a négy csavarral (M4 x 10 mm).
5. Kövesse a fali rögzítőkészlethez kapo utasításokat, amikor falra szereli a
monitort.
11
A biztonsági nyílás használata

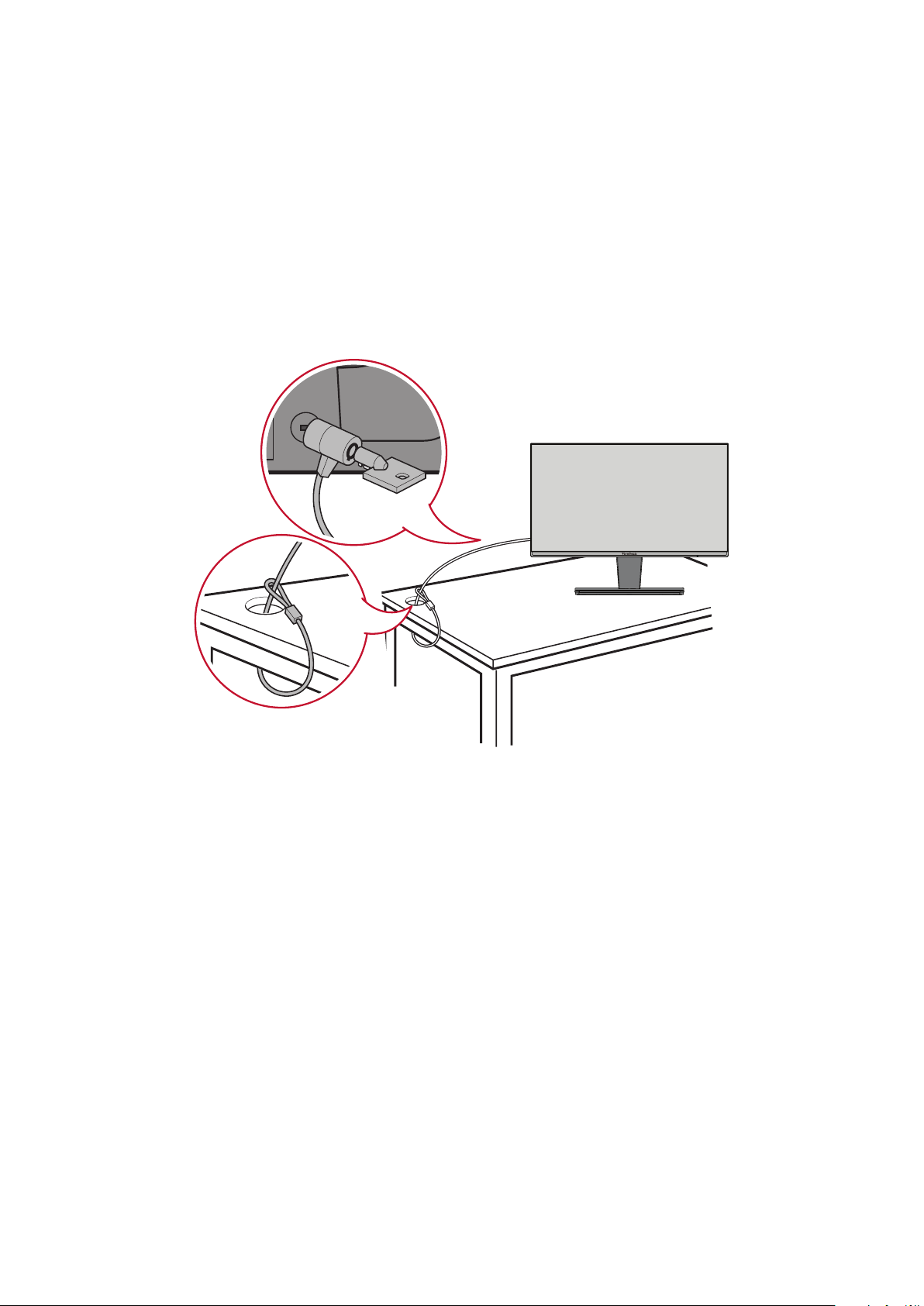

A monitor esetleges ellopásának megakadályozása érdekében egy x tárgyhoz
rögzíthe a monitort egy biztonsági nyílással elláto zárszerkezet segítségével.
Emelle a monitor falhoz vagy x tárgyhoz biztonsági kábellel történő rögzítése
segíthet a monitor súlyának elbírásában, hogy elkerülhető legyen a monitor
felborulása.
Az alábbi példából megtudhatja, hogyan lehet egy biztonsági nyílással elláto
zárszerkezetet felszerelni egy asztalon.
12
Csatlakoztatások elvégzése
Ez a rész azt mutatja be, hogyan lehet csatlakoztatni a monitort más eszközökhöz és
berendezésekhez.
Csatlakoztatás az áramforráshoz
1. Csatlakoztassa a tápkábelt a monitor hátoldalán lévő DC IN-aljzatba.
2. Csatlakoztassa a tápkábel dugóját egy hálóza aljzatba.
1
2
1313
Külső eszközök csatlakoztatása
HDMI
DisplayPort
HDMI
DisplayPort
14
A monitor használata
A megtekintési szög beállítása
Dőlésszög beállítása
Döntse a monitort előre- vagy hátrafelé a kívánt szögbe (-5˚–20˚).
MEGJEGYZÉS: A beállítás elvégzése közben tartsa stabilan az állványt az egyik
kezével, miközben a másik kezével előre- vagy hátrafelé dön a
monitort.
15
Loading...
