VA2715-2K-mhd
Показать
Руководство пользователя
Модель № VS18858
Арт.: VA2715-2K-MHD
Благодарим за выбор ViewSonic®.
Компания ViewSonic® — ведущий мировой поставщик видеотехники. Наша
высокотехнологичная, новаторская и удобная в эксплуатации продукция
превосходит все ожидания потребителей. Мы верим, что продукция ViewSonic®
может изменить мир в лучшую сторону. Без сомнения, изделие производства
ViewSonic® прослужит вам долго.
Еще раз благодарим за выбор ViewSonic®!
2
Меры обеспечения безопасности
Перед началом эксплуатации устройства ознакомьтесь со следующими
мерами обеспечения безопасности.
• Храните руководство пользователя в безопасном месте для справки.
• Ознакомьтесь с предупреждениями и выполняйте все инструкции.
• Садитесь на расстоянии не менее 18 дюймов (45 см) от устройства.
• В целях обеспечения надлежащей вентиляции расстояние от устройства до
стен должно составлять не менее 4 дюймов (10 см).
• Устанавливайте устройство в хорошо проветриваемых местах. Не
устанавливайте на устройство предметы, препятствующие рассеянию тепла.
• Запрещается эксплуатация данного устройства вблизи водоемов. Во
избежание возгорания или поражения электрическим током не подвергайте
устройство воздействию сырости.
• Не допускайте воздействия на устройство прямых солнечных лучей и других
источников тепла.
• Запрещается устанавливать устройство вблизи источников тепла, таких как
радиаторы, обогреватели, кухонные плиты и другие устройства (включая
усилители), нахождение поблизости от которых может привести к опасному
повышению температуры устройства.
• Для очистки корпуса устройства используйте сухую мягкую ткань.
Подробные сведения см. в разделе «Техническое обслуживание»
настоящего руководства.
• Не прикасайтесь к экрану, это загрязняет экран жиром.
• Не допускайте контакта острых или твердых предметов с поверхностью
экрана, так как это может привести к повреждению экрана.
• Не ставьте монитор на скатерть и другие материалы, расположенные между
устройством и мебелью, которая служит опорой.
• Во время перемещения устройства не допускайте его падения и не ударяйте
устройство.
• Не ставьте устройство на неровную или неустойчивую поверхность.
Устройство может упасть, что чревато травмой или неисправностью.
• Не ставьте тяжелые предметы на устройство или соединительные кабели.
• Используйте только шкафы или стойки, а также способы установки,
рекомендованные производителем устройства.
• Используйте только ту мебель, которая может служить надежной опорой
для устройства.
• Следите за тем, чтобы устройство не выступало за край мебели, на которой
он стоит.
• Не ставьте устройство на высокие предметы мебели (например, на книжные
или посудные шкафы), не прикрепив мебель и устройство к подходящей
опоре.
• Обязательно рассказывайте детям о том, что опасно взбираться на мебель,
чтобы достать до устройства или связанного с ним оборудования.
3
• Не ставьте монитор в местах, где могут находиться дети.
• Не кладите на устройство или мебель, на которой он стоит, никакие
предметы, которые могли бы вызвать у детей интерес (игрушки и пульты
ДУ).
• При задымлении, аномальном шуме или сильном запахе сразу же
отключите устройство от сети питания и обратитесь к продавцу или
в компанию ViewSonic®. Использование устройства в таких условиях
представляет опасность.
• Соблюдайте правила техники безопасности при использовании полярной
или заземляющей вилки. Полярная вилка имеет два плоских контакта
разной ширины. Заземляющая вилка имеет два контакта питания и
третий заземляющий контакт. Широкий контакт и заземляющий контакт
обеспечивают безопасность пользователя. Если вилка не подходит к
электрической розетке, приобретите адаптер. Не пытайтесь с усилием
вставить вилку в розетку.
• При подключении к электрической розетке НЕ удаляйте заземляющий
контакт. Запрещается удалять заземляющие контакты.
• Выполняйте прокладку и организацию проводов и кабелей, подключенных
к устройству так, чтобы они не мешали ходить и не путались.
• Запрещается наступать на сетевой шнур или сгибать его, особенно возле
вилки и в месте выхода из устройства. Электрическая розетка должна
находиться возле оборудования, в легкодоступном месте.
• Отсоедините штепсель питания от электрической розетки, если устройство
не будет использоваться длительное время.
• Убедитесь, что в здании имеется распределительная система. Система
должна быть оснащена прерывателем цепи с параметрами 120/240 В, 20 A.
• Используйте только приспособления/аксессуары, такие как тележки, стойки,
штативы, кронштейны или столы, указанные производителем.
• При использовании тележки проявляйте осторожность, передвигая
тележку или монитор с подключенными к нему устройствами,
во избежание падения и причинения травм пользователю.
• Для проведения технического обслуживания обращайтесь к
квалифицированным специалистам. Выполните ремонт устройства в случае
наличия одного из следующих повреждений:
в случае повреждения сетевого шнура или вилки;
при попадании жидкости или посторонних предметов внутрь
устройства;
при попадании внутрь устройства капель дождя или влаги;
В случае падения устройства или появления неисправностей в его
работе.
• При использовании накладных/внутриушных наушников не включайте звук
слишком громко, чтобы не повредить органы слуха.
4
• Для защиты устройства от падения рекомендуется прикрепить его к стене
или стационарному объекту с помощью троса или иных удерживающих
устройств, способных выдержать его вес.
Промежуточная
Отверстие для
Шаблон кре-
подложка
крепления
пления (Ш x В)
(Ш x В x Г)
кронштейна
100 x 100 mm 115 x 115 x 2,6 мм Ø 5 мм
Отверстие для настенного
VESA wall mounng hole
крепления VESA
ПРИМЕЧАНИЕ.
• Удерживающее устройство или трос должны выдерживать силу в 100
Н.
• Убедитесь, что трос хорошо натянут и не провисает. Обратная сторона
устройства должна быть обращена к стене, чтобы устройство не
наклонялось под действием внешней силы.
Характеристики и количество
винтов
M4 x 10 мм
4 шт.
• Убедитесь, что устройство не наклоняется под действием внешней
силы на любой высоте и при повороте под любым углом.
• Если установленное устройство требуется зафиксировать и переместить,
должны соблюдаться вышеуказанные меры предосторожности.
5
Содержание
Меры обеспечения безопасности ............................. 3
Введение .................................................................... 8
Комплектация .......................................................................................................8
Описание изделия ................................................................................................9
Вид спереди и сзади ............................................................................................. 9
Порты ввода-вывода ............................................................................................ 9
Первоначальная настройка ..................................... 10
Установка на подставке ......................................................................................10
Настенный монтаж .............................................................................................11
Использование разъема для защитного замка ................................................12
Подключение устройств .......................................... 13
Подключение к источнику питания ...................................................................13

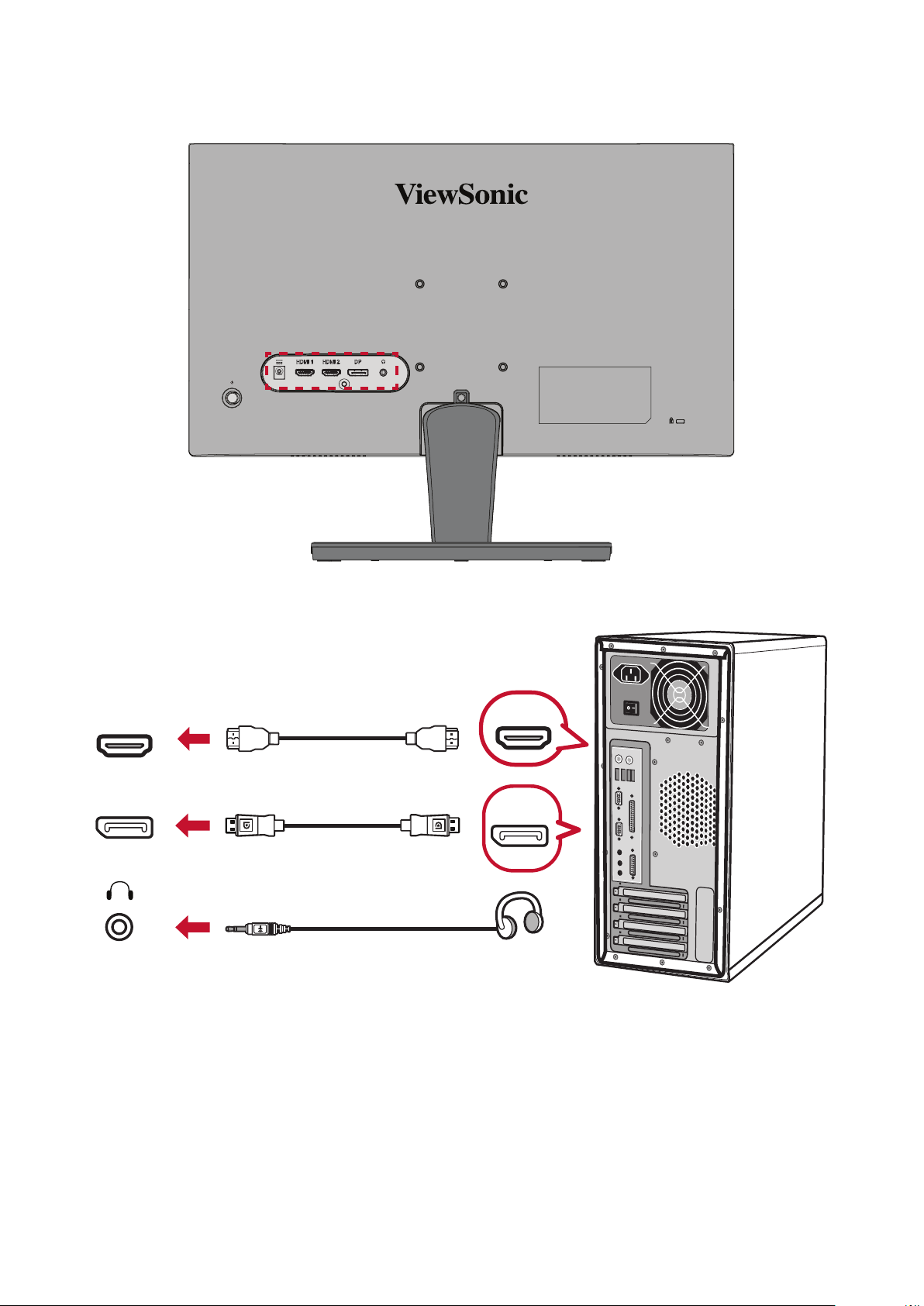

Подключение внешних устройств .....................................................................14
Использование монитора ....................................... 15
Регулировка угла обзора ....................................................................................15
Регулировка угла наклона................................................................................... 15
Включение и выключение устройства ..............................................................16
Использование клавиш панели управления ....................................................16
Контекстное меню ............................................................................................... 17
Сочетания клавиш ............................................................................................... 18
Настройка параметров .......................................................................................20
Основные операции ............................................................................................ 20
Древовидная структура экранного меню .......................................................... 22
Приложение ............................................................ 26
Технические характеристики .............................................................................26
Глоссарий ............................................................................................................28
Поиск и устранение неисправностей ................................................................32
Уход ......................................................................................................................34
Общие меры предосторожности ....................................................................... 34
Очистка экрана .................................................................................................... 34
Очистка корпуса ................................................................................................... 34
66
Информация о соответствии нормам и
обслуживании ......................................................... 35
Информация о соответствии ..............................................................................35
Cоответствие требованиям ФКС США ................................................................ 35
Соответствие стандарту Industry Canada ........................................................... 35
Соответствие стандартам ЕС для европейских стран ....................................... 36
Заявление о соответствии стандартам RoHS2 ................................................... 36
Ограничение использования опасных веществ для Индии ............................. 37
Утилизация продукта после окончания срока службы .................................... 37
Сведения об авторских правах ..........................................................................38
Служба поддержки .............................................................................................. 39
Ограниченная гарантия ....................................................................................... 40
7
Введение
Комплектация
• Монитор
• Блок питания
• Видеокабель
• Краткое руководство
ПРИМЕЧАНИЕ. В зависимости от страны в комплект поставки могут входить
разные видеокабели и шнур питания. Для получения
дополнительной информации обратитесь к местному
поставщику оборудования.
8
Описание изделия
Вид спереди и сзади
Клавиша Joy
Порты ввода-вывода
HDMI 1
1
1. DC IN 2. HDMI
2 2 3 4
(v. 1.4)
ПРИМЕЧАНИЕ. Для получения дополнительной информации о кнопке
HDMI 2
3. DisplayPort
(v. 1.2)
DP
4. Audio Out
Клавиша Joy и ее функциях см. раздел “Сочетания клавиш”
на стр. 17.
9
Первоначальная настройка
Установка на подставке
1
2
3
ПРИМЕЧАНИЕ. Устройство должно располагаться на ровной устойчивой
поверхности. В противном случае устройство может упасть,
что может привести к его повреждению и (или) травме
пользователя.
10
Настенный монтаж
ПРИМЕЧАНИЕ. Разрешается использовать только сертифицированные UL
комплекты для настенного крепления.
100 mm
100 mm
Стандартные размеры комплекта настенного крепления указаны в
приведенной ниже таблице.
Максимальная
Шаблон
крепления
нагрузка
(Ш x В)
100 x
14 кг
100 mm
ПРИМЕЧАНИЕ. Комплекты настенного крепления продаются отдельно.
1. Выключите устройство и отсоедините все кабели.
2. Разместите устройство на ровной устойчивой поверхности экраном вниз.
3. Снимите подставку с монитора.
Промежуточная
подложка
(Ш x В x Г)
115 x 115 x
2,6 мм
Отверстие для
крепления
кронштейна
Ø 5 мм
Характеристики
и количество
винтов
M4 x 10 мм
4 шт.
1 2
4. Выровняйте монтажный кронштейн с крепежными отверстиями VESA на
задней панели устройства. Зафиксируйте его с помощью четырех (4) винтов
(M4 x 10 мм).
5. Установите монитор на стену в соответствии с инструкциями,
прилагающимися к комплекту настенного крепления.
11
Использование разъема для защитного замка
Во избежание кражи устройства используйте защитный замок с запорным
приспособлением для крепления устройства к неподвижным объектам.
Дополнительно можно прикрепить монитор к стене или стационарному
объекту, используя пристяжной трос с замком, чтобы обеспечить монитору
дополнительную поддержку и защитить его от падения.
Ниже описан порядок крепления устройства к столу при помощи защитного
замка с запорным приспособлением.
12
Подключение устройств
В данном разделе описан порядок подключения монитора к другим
устройствам.
Подключение к источнику питания
1. Подключите шнур питания к разъему питания переменного тока на задней
панели устройства.
2. Подключите вилку шнура питания к электрической розетке.
1
2
1313
Подключение внешних устройств
HDMI
DisplayPort
HDMI
DisplayPort
14
Использование монитора
Регулировка угла обзора
Регулировка угла наклона
Наклоните монитор вперед или назад до достижения желаемого угла обзора
(-5˚–20˚).
ПРИМЕЧАНИЕ. В ходе регулировки одной рукой поддерживайте подставку,
а другой наклоняйте монитор вперед или назад.
15
Включение и выключение устройства
HDMI
AUDIO IN
1. Подключите вилку шнура питания к электрической розетке.
2. Нажмите кнопку Power (Питание) для включения монитора.
3. Для выключения монитора снова нажмите кнопку Power (Питание).
ПРИМЕЧАНИЕ. Если шнур питания подключен к электрической розетке,
выключенный монитор будет потреблять некоторое
количество энергии. Если монитор не будет использоваться
длительное время, отсоедините вилку питания от
электрической розетки.
Использование клавиш панели управления
Используйте клавиши панели управления для доступа к контекстному меню,
активации сочетаний клавиш, навигации в экранном меню и изменения параметров.
Клавиша Joy
16
Контекстное меню
Нажмите клавишу Клавиша Joy, чтобы активировать контекстное меню.
View Mode
Standard
Game
Movie
Web
Text
Mac
Mono
ПРИМЕЧАНИЕ. В боковой части экрана отобразится инструкция по
навигации с помощью клавиш. Следуйте указаниям, чтобы
выбрать параметр или выполнить регулировку.
Меню Описание
ViewMode (Режим
просмотра)
Volume (Громкость)
Выбор одного из предустановленных
параметров цвета.
Регулировка громкости или выключение
звука.
Contrast/Brightness
(Контрастность/Яркость)
Input Select (Выбор входа)
Exit (Выход)
Настройка уровня контрастности или
яркости.
Выбор источника входного сигнала.
Выход из контекстного меню.
17
Сочетания клавиш
1
OSD Lock/Unlock
Locking OSD
Press and hold for 10s
to lock OSD
OSD Lock/Unlock
OSD Locked
При выключенном экранном меню для быстрого доступа к специальным
функциям используйте клавиши панели управления.
Клавиша Описание
◄
Нажмите и удерживайте клавиши, чтобы заблокировать/
разблокировать экранное меню.
После отображения меню на экране продолжайте удерживать
обе клавиши нажатыми в течение 10 секунд, чтобы
заблокировать/разблокировать экранное меню.
Если экранное меню заблокировано, на экране отобразится
следующее сообщение:
18
Клавиша Описание
3
Power Lock/Unlock
Locking Power Button
Press and hold for 10s
to lock power
Power Lock/Unlock
Power Button Locked
►
Нажмите и удерживайте клавиши, чтобы заблокировать/
разблокировать кнопку Power (Питание).
После отображения меню на экране продолжайте удерживать
обе клавиши нажатыми в течение 10 секунд, чтобы
заблокировать/разблокировать кнопку Power (Питание).
Если кнопка Power (Питание) заблокирована, на экране
отобразится следующее сообщение:
▲
Нажмите клавиши, чтобы отобразить/скрыть экран загрузки
при включенном устройстве.
Boot Up Screen On/Off
Off
Press to turn on
19
Настройка параметров
Основные операции
1. Передвиньте Клавиша Joy для отображения экранного меню.
Input
Select
HDMI 1
HDMI 2
DisplayPort
Audio Adjust
Color Adjust ViewMode
75%
Manual Image
Adjust
2560 x 1440 @ 60Hz
Setup Menu
2. Передвиньте Клавиша Joy [◄] или [►] для выбора главного меню. Затем
передвиньте Клавиша Joy [▼] для входа в выбранное меню.
Input
Select
Contrast/Brightness
Color Temperature
Audio Adjust
Color Space
Color Range
Contrast
Brightness
75%
Color Adjust ViewMode
Manual Image
Adjust
2560 x 1440 @ 60Hz
Setup Menu
20
3. Передвиньте Клавиша Joy [▲] или [▼] для выбора нужного параметра меню.
Затем передвиньте Клавиша Joy [►] для входа в подменю.
Input
Select
Contrast/Brightness
Color Temperature
Audio Adjust
Color Space
Color Range
Color Adjust ViewMode
sRGB
Bluish
Cool
Native
Warm
User Color
75%
Manual Image
Adjust
2560 x 1440 @ 60Hz
Setup Menu
4. Передвиньте Клавиша Joy [▲] или [▼] для настройки/ выбора параметра.
Затем нажмите Клавиша Joy для подтверждения.
Input
Select
Audio Adjust
Color Adjust ViewMode
Manual Image
Adjust
Setup Menu
Contrast/Brightness
Color Temperature
Color Space
Color Range
sRGB
Bluish
Cool
Native
Warm
User Color
75%
2560 x 1440 @ 60Hz
ПРИМЕЧАНИЕ. В боковой части экрана отобразится инструкция по
навигации с помощью клавиш. Следуйте указаниям, чтобы
выбрать параметр или выполнить регулировку.
21
Древовидная структура экранного меню
Главное
меню
Input Select
Audio Adjust
ViewMode
Color Adjust
Подменю Опции меню
HDMI 1
HDMI 2
DisplayPort
Volume (-/+, 0~100)
On
Mute
O
Standard
Game
Movie
Web
Text
MAC
Mono
Contrast (-/+, 0~100)
Contrast/Brightness
Brightness (-/+, 0~100)
Color Temperature
Color Space
Color Range
sRGB
Bluish
Cool
Nave
Warm
User Color
Auto
RGB
YUV
Auto
Full Range
Limited Range
Red (-/+, 0~100)
Green (-/+, 0~100)
Blue (-/+, 0~100)
22
Главное
меню
Подменю Опции меню
Manual
Image Adjust
Sharpness
Blue Light Filter (-/+, 0~100)
Aspect Rao
Overscan
Black Stabilizaon
Advanced DCR
Response Time
(-/+,
0/25/50/75/100)
4:3
5:4
16:9
16:10
On
O
(-/+, 0/10/20/30/4
0/50/60/70/80/90
/100)
(-/+,
0/25/50/75/100)
Standard
Advanced
Ultra Fast
23
Главное
меню
Подменю Опции меню
Setup Menu
Language
Adapve Sync
English
Français
Deutsch
Español
Italiano
Suomi
Svenska
Русский
Türkçe
Česká
日本語
한국어
繁體中文
简体中文
On
O
Resoluon Noce
Informaon
OSD Time Out (-/+, 5/15/30/60)
OSD Background
On
O
On
O
24
Главное
меню
Подменю Опции меню
Setup Menu
Power Indicator
Auto Power O
Sleep
ECO Mode
Auto Detect
DDC/CI
On
O
On
O
30 Minutes
45 Minutes
60 Minutes
120 Minutes
O
Standard
Opmize
Conserve
On
O
On
O
Memory Recall
25
Приложение
Технические характеристики
Пункт Категория Технические характеристики
ЖКД Тип VA, Color a-Si, ЖКД с активной матрицей
2560 x 1440 на тонкопленочных транзисторах;
шаг пикселей
0,231 (Г) x 0,233 (В) мм
Размер экрана 68,8 см (27”)
Цветной фильтр Вертикальная полоса RGB
Стеклянная
поверхность
Входной сигнал Синхронизация
видеосигнала
Совместимость ПК До 2560 x 1440
Macintosh До 2560 x 1440
Рекомендуется 2560 x 1440 при 60Гц
Разрешение
1
Поддерживается • 2560 x 1440 при 60, 75Гц
Антибликовая, твердое покрытие 3H
TMDS digital (100 Ω)
HDMI (v. 1.4): fh15-120 kHz, fv:24-75 Hz
DisplayPort (v. 1.2): fh15-120 kHz, fv:24-75 Hz
• 2560 x 1080 при 24, 25, 30, 50, 60Гц
• 2048 x 1152 при 60Гц
• 1920 x 1440 при 51, 60, 75Гц
• 1920 x 1200 при 60, 75Гц
• 1920 x 1080 при 24, 25, 30, 50, 60Гц
• 1680 x 1050 при 60Гц
• 1600 x 1200 при 60Гц
• 1600 x 900 при 60Гц
• 1440 x 900 при 60, 75Гц
• 1440 x 576 при 50Гц
• 1400 x 1050 при 60, 75Гц
• 1366 x 768 при 60Гц
• 1360 x 768 при 60Гц
• 1280 x 1024 при 50, 60, 75Гц
• 1280 x 960 при 50, 60, 75Гц
• 1280 x 800 при 60, 75Гц
• 1280 x 768 при 50, 60, 75Гц
• 1280 x 720 при 50, 60Гц
• 1152 x 900 при 66Гц
• 1152 x 870 при 75Гц
• 1152 x 864 при 60, 75Гц
• 1024 x 768 при 50, 60, 70, 72, 75Гц
• 1024 x 600 при 60Гц
• 848 x 480 при 60Гц
• 832 x 624 при 75Гц
• 800 x 600 при 56, 60, 72, 75Гц
• 720 x 576 при 50Гц
• 720 x 480 при 60Гц
• 720 x 400 при 70Гц
• 640 x 480 при 50, 60, 66, 72, 75Гц
• 640 x 400 при 60, 70Гц
• 640 x 350 при 70Гц
26
Пункт Категория Технические характеристики
Адаптер питания
Область
отображения
Условия
эксплуатации
Условия хранения Температура От -20 до 60 °C
Габаритные
размеры
Настенный
монтаж
Масса Физические
Режимы
энергосбережения
2
Входное
напряжение
100–240 В перем. тока, 50/60 Гц (автоматическое
переключение)
Весь экран (Г x В) 596,736 x 335,664 мм (23,49 x 13,22 дюймов)
Температура От 0 до 40 °C
Влажность 10–90% (без конденсации)
Высота над
16000 футов (5 км)
уровнем моря
Влажность 5–90% (без конденсации)
Высота над
40000 футов (12,1 км)
уровнем моря
Физические
размеры
613,4 x 456,2 x 204,8 мм
(24,1 x 18 x 8,1 дюйма)
(Ш x В x Г)
Габаритные
100 x 100 мм
размеры
3,6 кг (7,9 фунта)
размеры
3
Вкл
29Вт (стандартное) [Без звука]
31Вт (стандартное) [С 50% звуком]
O (Выкл.) ≤ 0,3 Вт
1
Параметры видеокарты компьютера не должны превышать указанные значения режима синхронизации. Нарушение этого
требования приведет к необратимым повреждениям монитора.
2
Используйте адаптеры питания только ViewSonic® или авторизованных производителей.
3
Условия испытаний соответствуют стандартам EEI.
27
Глоссарий
Данный раздел содержит глоссарий стандартных терминов, используемых
для всех моделей ЖК-мониторов. Все термины перечислены в алфавитном
порядке.
ПРИМЕЧАНИЕ. Некоторые термины могут быть неприменимы к вашему
монитору.
A
Advanced DCR (Расширенный DCR)
Технология Advanced DCR (Расширенный DCR) автоматически
определяет сигнал изображения и обеспечивает интеллектуальное
управление яркостью и цветом подсветки для уменьшения яркости
черного в темных сценах и увеличения яркости белого в светлых сценах.
Audio Adjust (Регулировка Звука)
Регулировка громкости звука, отключение звука или переключение
источников сигнала, если их несколько.
Auto Detect (Автоопредел.)
При отсутствии сигнала от текущего источника монитор автоматически
переключается на следующий источник сигнала. В некоторых моделях
эта функция отключена по умолчанию.
Auto Image Adjust (Авторегулировка изобр.)
Автоматическая настройка размеров, центрирование и точная
настройка видеосигнала для устранения волнообразных и других
искажений.
B
Blue Light Filter (Синий светофильтр)
Регулировка фильтра, не пропускающего УФ-излучение, для
безопасного использования устройства.
Brightness (Яркость)
Регулировка уровней фонового черного цвета в изображении на экране.
28
C
Color Adjust (Настройка Цвета)
Предусмотрено несколько режимов настройки цвета, позволяющие
настраивать параметры цвета в соответствии с потребностями
пользователя.
Color space (Цв. прост.)
Выбор цветового пространства для вывода цвета монитором (RGB,
YUV).
Color Temperature (Цветовая температура)
Выбор определенных значений цветовой температуры для
дальнейшей настройки параметров просмотра.
Панель по
умолчанию
sRGB Стандартное цветовое пространство,
Bluish (Синеватый) установка значения цветовой температуры 9300К.
Cool (Холодный) установка значения цветовой температуры
Nave (Исходный) Цветовая температура по умолчанию.
Warm (Теплый) установка значения цветовой температуры
Contrast (Контрастность)
Регулировка разницы между цветом фона (уровень черного) и
переднего плана (уровень белого) изображения.
Исходное состояние панели
используемое в системе Windows.
7500 К.
Рекомендуется для регулярного использования.
5000 К.
I
Informaon (Информация)
Отображение режима синхронизации (вход видеосигнала) от
видеокарты к компьютеру, номера модели ЖК монитора, серийного
номера и URL-адреса веб-сайта ViewSonic®. Инструкции по изменению
разрешения и частоты обновления (или частоты кадров) см. в
руководстве пользователя видеокарты.
ПРИМЕЧАНИЕ. Например, VESA 1024 x 768
что разрешение составляет 1024 x 768, а частота
обновления - 60 Гц.
Input Select (Выбор входа)
Переключение различных входов, доступных для монитора.
29
при
60 Гц обозначает,
M
Manual Image Adjust (Ручн. наст.)
Вызов меню Manual Image Adjust (Ручн. наст.). Ручная настройка
различных параметров качества изображения.
Memory Recall (Возврат регулировок)
Возврат к заводским настройкам, если монитор работает в режиме
Preset Timing Mode (Предустановленный режим синхронизации),
указанном в разделе Specifications (Технические характеристики)
данного руководства.
ПРИМЕЧАНИЕ.
• Исключение. Эта функция не отменяет изменений, сделанных
с помощью параметров Language Select (Язык) или Power Lock
(Блок. кноп. пит.).
• Memory Recall (Заводская конфигурация) — стандартная
заводская конфигурация с настройками по умолчанию. В
режиме Memory Recall (Заводская конфигурация) данное
изделие соответствует требованиям стандарта ENERGY STAR®.
O
Любые изменения стандартных заводских настроек и
параметров монитора влияют на потребляемую мощность и
могут привести превышению пределов, установленных
стандартом ENERGY STAR®. ENERGY STAR® — это набор
рекомендаций по энергосбережению, составленных Агентства
по охране окружающей США (EPA). Стандарт ENERGY STAR®
разработан Агентством по охране окружающей среды США и
Министерством энергетики США и направлен на
экономию денежных средств и охрану
окружающей среды благодаря использованию
энергоэффективных изделий и технологий.
Overscan (Заполнение экрана)
Отображение кадрированного изображения на экране монитора. Эта
функция увеличивает изображение во время просмотра фильма на
мониторе, чтобы не отображать внешние края пленки.
30
R
Recall (Вызвать снова)
Сброс параметров режима просмотра, установленных на мониторе.
Resoluon Noce (Инф. о разреш.)
Сообщение о том, что текущее разрешение изображения не является
правильным исходным разрешением. Это сообщение появляется на
экране настройки параметров монитора при установке разрешения
монитора.
Response Time (Время отклика)
Регулировка времени отклика, создание плавных изображений без
полос, смазывания и фантомных изображений. Низкое значение
времени отклика идеально подходит для игр со сложной графикой
и обеспечивает удивительное качество изображения при просмотре
спортивных соревнований или боевиков.
S
V
Setup Menu (Меню настройки)
Настройка параметров экранного меню. Многие из этих параметров
могут активировать уведомления экранного меню, чтобы
пользователям не приходилось заново открывать меню.
Sharpness (Резкость)
Регулировка качества изображения монитора.
ViewMode (Режим просмотра)
Уникальная функция ViewMode (Режим просмотра) ViewSonic имеет
следующие предустановленные настройки: “Game” (Игра), “Movie”
(Фильм), “Web” (Интернет), “Text” (Текст) и “Mono” (Моно). Готовые
значения специально предназначены для оптимизированного
воспроизведения изображения в различных режимах работы
монитора.
31
Поиск и устранение неисправностей
В этом разделе описаны некоторые общие проблемы, которые могут
возникнуть при использовании монитора.
Проблема Возможные решения
Отсутствует
питание
Питание включено,
но на экране нет
изображения
Неправильные или
необычные цвета
• Включите монитор, нажав кнопку питания.
• Убедитесь, что кабель питания подключен к
монитору и розетке питания правильно и надежно.
• Подключите к этой розетке другой электроприбор,
чтобы проверить наличие напряжения.
• Убедитесь, что видеокабель подключен к монитору
и компьютеру правильно и надежно.
• Отрегулируйте параметры яркости и контрастности.
• Убедитесь, что выбран правильный источник
входного сигнала.
• В случае отсутствия какого-либо цвета (красного,
зеленого или синего) проверьте видеокабель
и убедитесь, что он подсоединен правильно и
надежно. Если в разъеме кабеля есть сломанные
контакты либо некоторые контакты отсутствуют, это
может привести к неправильному подключению.
• Подключите монитор к другому компьютеру.
Изображение на
экране слишком
светлое или
слишком темное
на экране
накладывается или
обрезается
на экране
расплывчатое
Экран неправильно
центрирован
• Настройте параметры яркости и контрастности с
помощью экранного меню.
• Сбросьте параметры монитора до заводских
значений.
• Убедитесь, что выбран правильный источник
входного сигнала.
• Проверьте, нет ли в разъеме видеокабеля согнутых
или сломанных контактов.
• Убедитесь, что видеокабель подключен к монитору
и компьютеру правильно и надежно.
• Отрегулируйте разрешение, чтобы выбрать
подходящее соотношение сторон.
• Сбросьте параметры монитора до заводских значений.
• Отрегулируйте положение изображения по вертикали
и горизонтали с помощью экранного меню.
• Проверьте соотношение сторон.
• Сбросьте параметры монитора до заводских значений.
Экран выглядит
желтым
• Убедитесь, что выключен фильтр синего света.
32
Проблема Возможные решения
Экранное меню
не появляется на
экране/элементы
управления
экранного меню
недоступны
Не работают
кнопки на панели
управления
Некоторые пункты
экранного меню
недоступны
Нет звука • При использовании накладных/внутриушных
• Убедитесь, что экранное меню не заблокировано.
Если так, нажмите и удерживайте клавиши 3 и 5 в
течение 10 секунд.
• Выключите монитор, отсоедините и снова подключите
кабель питания, а затем включите монитор.
• Сбросьте параметры монитора до заводских значений.
• Не нажимайте одновременно на несколько кнопок.
• Перезагрузите компьютер.
• Настройте режим просмотра или источник
входного сигнала.
• Сбросьте параметры монитора до заводских значений.
наушников убедитесь, что мини-разъем для
стереозвука подключен.
• Убедитесь, что звук не отключен и уровень
громкости не установлен на 0.
• Проверьте параметры аудиовхода.
Монитор не
регулируется
USB-устройства,
подключенные
к монитору, не
работают
Внешнее
устройство
подключено, но
на экране нет
изображения
• Убедитесь, что рядом с монитором нет препятствий
и достаточно пространства для регулировки.
• Подробную информацию см. “Регулировка угла
обзора” на стр. 14.
• Убедитесь, что USB-кабель подключен правильно.
• Попробуйте использовать другой USB-порт (если
применимо).
• Для некоторых устройств USB необходимо
более высокое значение силы тока. Подключите
устройство непосредственно к компьютеру.
• Убедитесь, что питание включено.
• Настройте параметры яркости и контрастности с
помощью экранного меню.
• Убедитесь, что соединительный кабель подключен
правильно и надежно. Если в разъеме кабеля есть
сломанные контакты либо некоторые контакты
отсутствуют, это может привести к неправильному
подключению.
33
Уход
Общие меры предосторожности
• Убедитесь, что монитор выключен, а кабель питания отсоединен от розетки
электросети.
• Никогда не распыляйте и не выливайте жидкость непосредственно на экран
или корпус.
• Обращайтесь с монитором с осторожностью, поскольку монитор темного
цвета, и, если его поцарапать, следы могут быть более заметны, чем на
мониторе светлого цвета.
Очистка экрана
• Для очистки экрана используйте чистую мягкую безворсовую салфетку. Она
удаляет пыль и другие загрязнения.
• Если этого недостаточно, на чистую мягкую безворсовую салфетку нанесите
небольшое количество стеклоочистителя, который не содержит спирта или
нашатырного спирта, и протрите экран.
Очистка корпуса
• Используйте сухую мягкую салфетку.
• Если этого недостаточно, на чистую мягкую безворсовую салфетку нанесите
небольшое количество мягкого, неабразивного моющего средства, которое
не содержит спирта или нашатырного спирта, и протрите корпус.
Ограничение ответственности
• ViewSonic® не рекомендует использовать нашатырный спирт или чистящие
средства на основе спирта для очистки экрана и корпуса монитора.
Некоторые химические чистящие средства могут повредить поверхность
экрана и (или) корпуса монитора.
• Компания ViewSonic® не несет ответственности за любые повреждения,
вызванные применением нашатырного спирта или чистящих средств на
основе спирта.
34
Информация о соответствии нормам
и обслуживании
Информация о соответствии
В этом разделе описаны требования по всем подключениям и положения.
Данные о подтвержденных приложениях находятся на отметках паспортных
табличек и соответствующих ярлыках устройства.
Cоответствие требованиям ФКС США
Данное устройство соответствует требованиям правил FCC, часть 15. При
использовании устройства должны соблюдаться два следующих условия:
(1) данное устройство не должно быть источником помех; (2) данное
устройство должно быть устойчивым к помехам, создаваемым другими
приборами, включая такие помехи, которые могут стать причиной его
неправильной работы. Данное устройство прошло проверку и признано
соответствующим ограничениям на цифровые устройства класса B в
соответствии с частью 15 правил FCC.
Данные требования установлены с целью обеспечения помехоустойчивости
при установке оборудования в жилых помещениях. Данное оборудование
генерирует, использует и может излучать энергию в радиочастотном
диапазоне, и при нарушении указаний по установке или эксплуатации это
оборудование может создавать помехи для радиосвязи. Однако даже при
соблюдении инструкций по установке нет гарантии того, что в определенных
условиях данное устройство не будет источником помех. Если данное
устройство вызывает помехи при приеме радио- и телевизионных сигналов
(что можно проверить, выключив и включив прибор), пользователю
рекомендуется попытаться устранить данные помехи одним из следующих
способов:
• изменить ориентацию или местоположение приемной антенны;
• увеличить расстояние между данным устройством и приемным устройством;
• подключить данное устройство и приемное устройство к розеткам в
раздельных цепях питания;
• Обратитесь за помощью к продавцу или опытному специалисту по теле- и
радиотехнике.
Предупреждение. Внесение любых изменений или выполнение любых
модификаций данного устройства, не получивших четко выраженного
одобрения изготовителя, может лишить пользователя юридических прав,
связанных с использованием данного устройства.
Соответствие стандарту Industry Canada
CAN ICES-003(B) / NMB-003(B)
35
Соответствие стандартам ЕС для европейских стран
Данное устройство соответствует требованиям Директивы 2014/30/
EC на электромагнитную совместимость и Директиве 2014/35/EC на
низковольтное оборудование.
Следующая информация касается только стран-членов Европейского Союза.
Знак, показанный справа, означает соответствие требованиям
Директивы 2012/19/EC (WEEE) по утилизации электрического
и электронного оборудования. Данный знак указывает
на НЕДОПУСТИМОСТЬ утилизации такого оборудования с
несортированными бытовыми отходами и необходимость
использования систем возврата и сбора в соответствии с местным
законодательством.
Заявление о соответствии стандартам RoHS2
Данный продукт разработан и изготовлен в соответствии с Директивой
2011/65/ЕС Европейского парламента и Совета по ограничению использования
определенных опасных веществ в электрическом и электронном
оборудовании (Директива RoHS2) и считается соответствующим максимальной
концентрации, указанной Европейским комитетом технической адаптации
(TAC), как это показано ниже:
Вещество Рекомендуемая
максимальная
Фактическая
концентрация
концентрация
Свинец (Pb) 0,1% < 0,1%
Ртуть (Hg) 0,1% < 0,1%
Кадмий (Cd) 0,01% < 0,01%
Шестивалентный хром (Cr6⁺) 0,1% < 0,1%
Полибромированный бифенил (PBB) 0,1% < 0,1%
Многобромистые дифениловые
эфиры (PBDE)
Бис (2-этилгексил) фталат (DEHP) 0,1% < 0,1%
Бутилбензилфталат (BBP) 0,1% < 0,1%
0,1% < 0,1%
Дибутилфталат (DBP) 0,1% < 0,1%
Диизобутилфталат (DIBP) 0,1% < 0,1%
36
Некоторые компоненты, перечисленные выше, исключены из перечня опасных
продуктов согласно Дополнению III к Директиве RoHS2, как указано ниже:
• Свинец в стекле флуоресцентной трубки, не превышающий 0,2 % от общего
веса.
• Свинец в виде легирующего элемента в алюминии, содержащем до 0,4 %
свинца от общего веса.
• Медный сплав, содержащий до 4 % свинца от общего веса.
• Свинец в припоях с высокой температурой плавления (то есть сплавы на
основе свинца, содержащие не менее 85 % свинца от общего веса).
• Электрические и электронные детали, содержащие свинец в стекле или
керамике (кроме диэлектрической керамики в конденсаторах), например
пьезоэлектрические устройства, либо в стекле керамической матрицы.
Ограничение использования опасных веществ для Индии
Заявление об ограничении использования опасных веществ (Индия). Данный
продукт соответствует требованиям «India E-waste Rule 2011» (Правила
утилизации электронных отходов для Индии, 2011) и запретам использовать
свинец, ртуть, шестивалентный хром, полиброминированный бифенил
или многобромистые дифениловые эфиры в концентрации, превышающей
массовую долю 0,1 % и 0,01 % для кадмия, кроме исключений, указанных в
перечне 2 правил.
Утилизация продукта после окончания срока службы
ViewSonic® заботится об окружающей среде и сохраняет приверженность
работе и жизни в экологически безопасной среде. Благодарим вас за участие
в программе Smarter, Greener Compung (Интеллектуальные экологичные
компьютерные системы). Посетите веб-сайт
ViewSonic® для получения дополнительной информации.
США и Канада:
https://www.viewsonic.com/us/company/green/go-green-with-viewsonic/#recycle-program
Европа:
http://www.viewsoniceurope.com/eu/support/call-desk/
Тайвань:
hps://recycle.epa.gov.tw/
37
Сведения об авторских правах
© ViewSonic® Corporaon, 2022. Все права защищены.
Macintosh и Power Macintosh являются зарегистрированными товарными
знаками Apple Inc.
Microso, Windows и логотип Windows являются зарегистрированными
товарными знаками корпорации Microso в США и других странах.
ViewSonic®, логотип с тремя птицами, OnView, ViewMatch и ViewMeter
являются зарегистрированными товарными знаками ViewSonic® Corporaon.
VESA является зарегистрированным товарным знаком Video Electronics
Standards Associaon. DPMS, DisplayPort и DDC являются товарными знаками
VESA.
ENERGY STAR® является зарегистрированным товарным знаком Агентства по
охране окружающей среды США (EPA).
Как партнер ENERGY STAR®, ViewSonic® Corporaon уведомляет, что данный
продукт соответствует требованиям стандарта ENERGY STAR®.
Отказ от ответственности: ViewSonic® Corporaon не несет ответственность за
технические или редакторские ошибки либо опечатки в данном документе, а
также за случайные и косвенные убытки, связанные с использованием данного
материала либо эксплуатацией данного продукта.
В целях дальнейшего улучшения продукта ViewSonic® Corporaon оставляет
за собой право вносить технические изменения в продукт без уведомления.
Содержание данного документа может быть изменено без уведомления.
Никакая часть данного документа не может быть скопирована,
воспроизведена или передана любым способом для любых целей без
предварительного письменного разрешения со стороны ViewSonic®
Corporaon.
VA2715-2K-MHD_UG_RUS_1a_20220412
38
Служба поддержки
Для получения технической поддержке или сервисного обслуживания, см.
информацию в следующей таблице или обратитесь в место приобретения
оборудования.
ПРИМЕЧАНИЕ. Вам потребуется назвать серийный номер изделия.
Страна/регион Веб-сайт Страна/регион Веб-сайт
Азиатско-Тихоокеанский регион
Australia
中国 (China)
Hong Kong (English)
Indonesia
日本 (Japan)
Malaysia
Myanmar
New Zealand
Philippines
臺灣 (Taiwan)
Việt Nam
www.viewsonic.com/au/
www.viewsonic.com.cn
www.viewsonic.com/hk-en/
www.viewsonic.com/id/
www.viewsonic.com/jp/
www.viewsonic.com/my/
www.viewsonic.com/mm/
www.viewsonic.com/nz/
www.viewsonic.com/ph/
www.viewsonic.com/tw/
www.viewsonic.com/vn/
Bangladesh
香港 (繁體中文)
India
Israel
Korea
Middle East
Nepal
Pakistan
Singapore
ประเทศไทย
South Africa & Maurius
www.viewsonic.com/bd/
www.viewsonic.com/hk/
www.viewsonic.com/in/
www.viewsonic.com/il/
www.viewsonic.com/kr/
www.viewsonic.com/me/
www.viewsonic.com/np/
www.viewsonic.com/pk/
www.viewsonic.com/sg/
www.viewsonic.com/th/
www.viewsonic.com/za/
Страны Южной и Северной Америки
United States
Lan America
www.viewsonic.com/us
www.viewsonic.com/la
Европа
Europe
Deutschland
Россия
Türkiye
United Kingdom
www.viewsonic.com/eu/
www.viewsonic.com/de/
www.viewsonic.com/ru/
www.viewsonic.com/tr/
www.viewsonic.com/uk/
Canada
France
Қазақстан
España
Україна
www.viewsonic.com/us
www.viewsonic.com/fr/
www.viewsonic.com/kz/
www.viewsonic.com/es/
www.viewsonic.com/ua/
39
Ограниченная гарантия
Монитор ViewSonic®
Действие гарантии.
Компания ViewSonic® гарантирует отсутствие дефектов в материалах и
производственного брака в изделии на весь срок действия гарантии. При
обнаружении дефектов в материалах или производственного брака в период
действия гарантии компания ViewSonic® по своему усмотрению и в качестве
единственного варианта обеспечивает ремонт или замену данного продукта на
аналогичный. При замене продукта или его компонентов могут использоваться
восстановленные или отремонтированные детали или компоненты. Гарантия
на замененное или отремонтированное устройство действует в течение срока
ограниченной гарантии на исходное устройство, который не будет продлен.
Компания ViewSonic® не предоставляет никаких гарантий относительно
программного обеспечения сторонних производителей, входящего в
комплект поставки или установленного пользователем самостоятельно. Также
гарантия не предоставляется в случае установки неразрешенных деталей
или компонентов (например, проекционных ламп). См. раздел «На что не
распространяется гарантия».
Срок действия гарантии:
На мониторы ViewSonic® дается гарантия сроком от 1 года до 3 лет, в
зависимости от страны приобретения, на все детали за исключением
источника света в течение всего срока службы, начиная с момента
первоначального приобретения устройства покупателем.
Кто может воспользоваться данной гарантией:
Данная гарантия действительна только для первого покупателя.
На что не распространяется гарантия:
• Любой продукт с поврежденным, измененным или отсутствующим
серийным номером.
• Повреждение, ухудшение качества или неисправность, возникшие в
результате следующих условий.
Несчастный случай, неправильное использование, небрежное
обращение, пожар, наводнение, удар молнии или другие стихийные
бедствия, несанкционированная модификация продукта или
несоблюдение инструкций, прилагаемых к продукту.
Ремонт или попытка ремонта любым лицом, не авторизованным
компанией ViewSonic®.
Повреждение или потеря каких-либо программ, данных или съемных
носителей.
Естественный износ в результате эксплуатации.
Снятие или установка изделия.
40
• Потеря данных или программного обеспечения в результате ремонта или
замены.
• Любое повреждение продукта при транспортировке.
• Внешнее воздействие на продукт, например колебания напряжения в сети
или отключение электроэнергии.
• Использование источников питания или деталей, не соответствующих
техническим характеристикам ViewSonic.
• Невыполнение периодического обслуживания устройства, как указано в
руководстве пользователя.
• Любая другая причина, не связанная с дефектом продукта.
• Повреждение, возникшее в результате длительного отображения
статического (неподвижного) изображения (также называется остаточным
изображением).
• Программное обеспечение — программное обеспечение сторонних
производителей, входящее в комплект поставки или установленное
пользователем самостоятельно.
• Оборудование/принадлежности/детали/компоненты — установка
неразрешенного оборудования, принадлежностей, деталей или
компонентов (например, проекционных ламп).
• Повреждение покрытия на поверхности монитора в результате неправильной
очистки (с нарушением инструкций, указанных в руководстве пользователя).
• Расходы на услуги демонтажа, установки и настройки, включая установку
устройства на стену.
Как получить обслуживание:
• За дополнительной информацией о получении гарантийного обслуживания
обращайтесь в службу поддержки клиентов ViewSonic® (см. страницу
«Служба поддержки»). Вам потребуется назвать серийный номер изделия.
• Чтобы получить гарантийное обслуживание, потребуется предоставить
следующие сведения: (а) оригинал товарного чека с датой, (б) ваше имя, (в)
ваш адрес, (г) описание проблемы и (д) серийный номер продукта.
• Отвезите или отправьте изделие в оригинальной упаковке, оплатив
доставку, в авторизованный сервисный центр ViewSonic® или
непосредственно в компанию ViewSonic®.
• Чтобы узнать дополнительные сведения или название ближайшего
сервисного центра ViewSonic®, обратитесь в компанию ViewSonic®.
Ограничение подразумеваемых гарантий:
Компания не предоставляет никаких гарантий, явных или подразумеваемых,
кроме описанных в данном документе, включая подразумеваемые гарантии
товарного состояния и пригодности для использования по назначению.
41
Отказ от ответственности за убытки:
Ответственность компании ViewSonic ограничивается стоимостью ремонта
или замены продукта. Компания ViewSonic® не несет ответственности в таких
ситуациях, как:
• Порча прочего имущества, вызванная любыми дефектами продукта,
ущерб, связанный с причинением каких-либо неудобств, утратой
возможности эксплуатации продукта, потерей времени, прибыли,
упущенными коммерческими возможностями, потерей деловой репутации,
прерыванием деятельности, или другие коммерческие потери, даже если
было сообщено о возможности такого ущерба.
• Любые другие убытки, будь то случайные, косвенные или иные.
• Любые претензии к клиенту со стороны третьих лиц.
• Ремонт или попытка ремонта любым лицом, не авторизованным компанией
ViewSonic®.
Действие закона штата:
Эта гарантия предоставляет определенные законные права, кроме того, вы
можете обладать и иными правами, которые могут различаться в зависимости
от штата. В некоторых штатах ограничения на подразумеваемые гарантии и
(или) ограничения ответственности за косвенный или случайный ущерб не
применяются, поэтому указанные ограничения и исключения к вам могут не
относиться.
Продажа за пределами США и Канады:
Для получения информации о гарантии и обслуживании продуктов ViewSonic®,
проданных за пределами США и Канады, обращайтесь в компанию ViewSonic®
или к местному дилеру ViewSonic®.
Срок действия гарантии на продукт на территории материкового Китая (не
включающей Гонконг, Макао и Тайвань) определяется условиями, указанными
в карте гарантийного обслуживания.
Подробную информацию о предоставляемой гарантии для пользователей
в Европе и России см. по адресу: hp://www.viewsonic.com/eu/ в разделе
«Support/Warranty Informaon» (Сведения о поддержке и гарантии).
Шаблон условий гарантийных условий для монитора в руководстве пользователя
VSC_TEMP_2007
42
Loading...
