TD3207
Afişaj
Ghidul utilizatorului
Model nr. VS18478
Cod produs: TD3207
Vă mulțumim că ați ales ViewSonic®!
Ca furnizor lider de soluții vizuale la nivel mondial, ViewSonic® este dedicat depășirii
așteptărilor privind evoluția tehnologică, inovația și simplitatea. La ViewSonic®,
considerăm că produsele noastre au potențialul de a avea un impact pozitiv în lume
și suntem convinși că produsul ViewSonic® pe care l-ați ales va funcționa bine.
Încă o dată, vă mulțumim că ați ales ViewSonic®!
2
Măsuri de precauție
Citiți următoarele Măsuri de siguranță înainte de a începe să ulizați dispozivul.
• Păstrați acest ghid de utilizare într-un loc sigur pentru consultare ulterioară.
• Citiți toate avertizările de siguranță și urmați toate instrucțiunile.
• Stați la cel puțin 18” (45 cm) față de afișaj.
• Permiteți un spațiu liber de cel puțin 4” (10 cm) în jurul dispozitivului pentru a
asigura o ventilație adecvată.
• Amplasați dispozitivul într-o zonă bine ventilată. Nu așezați pe dispozitiv obiecte
care ar putea preveni disiparea căldurii.
• Nu utilizați acest aparat în apropierea surselor de apă. Pentru a reduce riscul de
incendiu sau electrocutare, nu expuneți dispozitivul la umiditate.
• Evitați expunerea aparatului la lumina directă a soarelui sau la alte surse de
căldură susținută.
• Nu instalați lângă surse de căldură, cum ar fi radiatoarele, contoarele de căldură,
sobe sau alte dispozitive (inclusiv amplificatoare) care pot crește temperatura
dispozitivului la niveluri periculoase.
• Utilizați o cârpă moale și uscată pentru a curăța toate suprafețele. Pentru mai
multe informații, consultați „Întreținere” la pagina 38.
• Uleiul se poate colecta pe ecran în timp ce îl atingeți. Pentru a curăța petele de
grăsime de pe ecran, consultați „Întreținere” la pagina 38.
• Nu atingeți suprafața ecranului cu obiecte ascuțite sau grele, deoarece aceasta
poate provoca deteriorarea ecranului.
• Când mutați dispozitivul, aveți grijă să nu lăsați dispozitivul să cadă.
• Nu așezați dispozitivul pe o suprafață neuniformă sau instabilă. Aparatul poate
cădea, ducând la răniri sau defecțiuni.
• Nu așezați obiecte grele pe dispozitiv sau cabluri de conectare.
• Dacă sesizați fum, zgomote anormale sau un miros ciudat, opriți de îndată
dispozitivul și contactați reprezentantul ViewSonic®. Continuarea utilizării
dispozitivului este periculoasă.
• Nu încercați să ocoliți dispozitivele de siguranță ale conectorului polarizat sau
de împământare. Un conector polarizat are două lame, una mai lată decât
cealaltă. Un conector de împământare are două lame și un al treilea bolț de
împământare. Lama lată și cel de-al treilea bolț sunt prevăzute pentru siguranța
dvs. În cazul în care ștecherul nu se potrivește în priză, achiziționați un adaptor și
nu încercați să forțați conectorul în priză.
3
• Când conectați la o priză de curent, NU scoateți tija de împământare.
Asigurați-vă că tijele de împământare nu sunt NICIODATĂ SCOASE.
• Protejați cablul de alimentare de a fi călcat sau înțepat, în special la
priză și în punctul în care acesta iese din echipament. Asigurați-vă că
priza de alimentare este amplasată în apropierea echipamentului, astfel
încât să fie ușor accesibilă.
• Utilizați numai accesorii/atașamente specificate de producător.
• Când se utilizează un cărucior, utilizați cu atenție atunci când mutați
combinația cărucior/echipament, pentru a evita rănirea cauzată de
răsturnarea acestuia.
• Deconectați ștecherul de la priza de curent alternativ dacă aparatul nu este
utilizat o perioadă lungă de timp.
• Solicitați efectuarea întreținerii de către personal de service calificat.
Service-ul va fi necesar atunci când aparatul a fost deteriorat în orice
fel, cum ar fi:
Cablul de alimentare sau ștecherul sunt deteriorate
dacă se varsă lichide sau obiectele cad în unitate
dacă unitatea este expusă umidității
dacă unitatea nu funcționează normal sau a fost scăpată
• REȚINEȚI: ASCULTAREA PRIN CĂȘTI LA UN VOLUM RIDICAT PENTRU PERIOADE
EXTINSE POATE CAUZA DETERIORAREA/PIERDEREA AUZULUI. Când utilizați căști,
reglați volumul la niveluri adecvate, sau poate apărea lezarea auzului.
• REȚINEȚI: MONITORUL SE POATE SUPRAÎNCĂLZI ȘI SE POATE OPRI! Dacă
dispozitivul se închide automat, porniți din nou monitorul. După repornire,
schimbați rezoluția monitorului și rata de reîmprospătare. Pentru detalii,
consultați ghidul de utilizare al plăcii grafice.
• REȚINEȚI: Acest produs este destinat în mod special utilizării continue.
4
Cuprins
Măsuri de precauție .................................................... 3
Introducere ................................................................. 7
Conţinutul pachetului ............................................................................................. 7
Prezentare generală ...............................................................................................8
Configurare inițială ...................................................... 9
Montare pe perete .................................................................................................9
Efectuarea conexiunilor ............................................. 10
Conectarea la rețeaua de alimentare ................................................................... 10
Conectarea dispozitivelor externe opționale .......................................................11
Conexiunea DisplayPort ........................................................................................ 11
Conexiunea HDMI ................................................................................................. 12
Conexiune RS-232 ................................................................................................. 13
Conexiune USB ...................................................................................................... 14
Controlul comenzilor tactile .................................................................................. 15
Conexiune audio .................................................................................................... 16
Utilizarea monitorului ............................................... 17
Ajustarea unghiului de vizualizare ........................................................................ 17
Activarea/dezactivarea dispozitivului ..............................18
Utilizarea tastelor panoului de control ................................................................. 18
Meniul rapid .......................................................................................................... 19
Taste rapide ........................................................................................................... 21
Configurarea setărilor ...........................................................................................23
Operațiuni generale .............................................................................................. 23
Arborele meniului afișat pe ecran (OSD) ............................................................... 25
Anexă ........................................................................ 28
Specificații ............................................................................................................28
Glosar ...................................................................................................................31
Remedierea problemelor .....................................................................................36
Întreținere ............................................................................................................38
Măsuri generale de precauție ............................................................................... 38
Curățarea ecranului ............................................................................................... 38
Curățarea carcasei ................................................................................................. 38
5
Informații de reglementare și despre servicii ............. 39
Informații privind conformitatea .......................................................................... 39
Declarația de conformitate FCC ............................................................................ 39
Declarația Industry Canada ................................................................................... 39
Conformitatea CE pentru țările europene ............................................................ 39
Declarația de conformitate RoHS2 ........................................................................ 40
Restricția din India privind substanțele periculoase ............................................. 41
Eliminarea produsului la sfârșitul duratei de viață ................................................ 41
Drepturi de autor ..................................................................................................42
Serviciu Clienți ....................................................................................................... 43
Garanție limitată ................................................................................................... 44
6
Introducere
Conţinutul pachetului
• Afișaj tactil
• Adaptor de alimentare
• Cablu de alimentare
• Cablu HDMI
• Cablu upstream USB 2.0 (Type B la Type A)
• Ghid de pornire rapidă
NOTĂ: Cablurile de alimentare și cablurile video incluse în pachetul dvs. pot
varia în funcție de țara dvs. Contactați distribuitorul local pentru mai
multe informații.
7
Prezentare generală
Vedere din faţă
Ecran așaj
Vedere din spate
1
2
▲
▲
▲
▲
Buton de
alimentare
HDMI
1 2 3
RS232
4
5 6
1. Intrare c.c. 2. DisplayPort 3. Port HDMI
4. RS-232 5. USB Upstream 6. Portul de ieșire audio
NOTĂ: Pentru mai multe informații despre tasta 1/2/▲/▼// (Mod de
vizualizare) și funcțiile sale, consultați „Taste rapide” la pagina 26.
8
Congurare inițială
Montare pe perete
Consultați tabelul de mai jos pentru dimensiunile standard ale seturilor de montare
pe perete.
NOTĂ: A se uliza numai cu un kit/suport de montare pe perete cu cercare
UL. Pentru a achiziționa un kit de montare pe perete sau o bază pentru
reglarea înălțimii, contactați ViewSonic® sau distribuitorul local.
Sarcină
maximă
23,7 kg 200 x 100 mm 235 x 135 x 2 mm Ø 8 mm
113,6 kg 400 x 200 mm 435 x 235 x 2 mm Ø 8 mm
NOTĂ: Seturile de montare pe perete se vând separat.
1. Opriți dispozivul și deconectați toate cablurile.
2. Puneți dispozivul pe o suprafață plană și stabilă cu ecranul în jos.
3. Atașați suportul de montare în oriciile de montare VESA din spatele monitorului.
Apoi asigurați-l cu patru (4) șuruburi (M4 x 10 mm).
Modelul găurii
(L x H)
Pad interfață
(l x H x L)
Gaură
pad
Specicație și
cantate șurub
M6 x 12 mm
4 bucăți
M6 x 12 mm
4 bucăți
400 mm
200 mm
100 mm
4. Urmați instrucțiunile livrate împreună cu setul de montare pe perete pentru a
monta monitorul pe perete.
9
200 mm
Efectuarea conexiunilor
Această secțiune vă ghidează asupra conectării monitorului la alte echipamente.
Conectarea la rețeaua de alimentare
1. Conectați cablul de alimentare la sursa de alimentare.
2. Conectați adaptorul de alimentare la mufa de intrare de curent connuu din
spatele dispozivului.
3. Conectați ștecherul la o sursă de alimentare.
2
1
3
10
Conectarea dispozivelor externe opționale
Conexiunea DisplayPort
Conectați un capăt al cablului DisplayPort la conectorul DisplayPort. Și conectați
celălalt capăt al cablului DisplayPort la conectorul DisplayPort sau mini DP de la
computer.
NOTĂ: Pentru a conecta monitorul la portul Thunderbolt (v. 1 și 2) de pe Mac,
conectați capătul mini DP al „cablului mini DP - DisplayPort” la ieșirea
Thunderbolt de la Mac. Apoi conectați celălalt capăt al cablului la portul
DisplayPort al computerului.
11
Conexiunea HDMI
Conectați un capăt al unui cablu HDMI la portul HDMI al monitorului. Și conectați
celălalt capăt al cablului la conectorul HDMI de la computer.
NOTĂ: Monitorul este echipat cu un port HDMI.
HDMI
HDMI
12

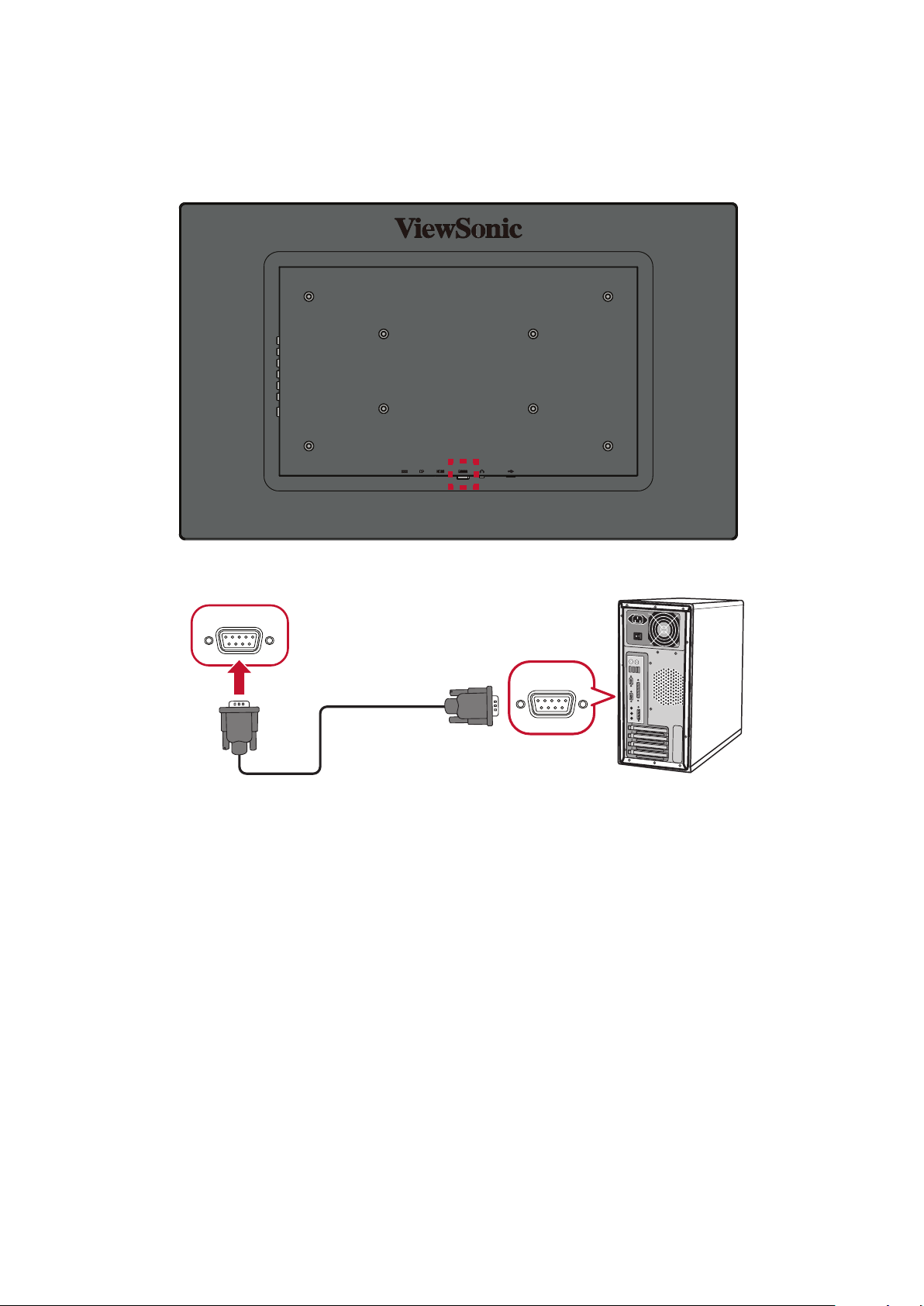

Conexiune RS-232
Conectați un capăt al unui cablu RS-232 la portul RS-232. Apoi conectați celălalt
capăt al cablului la portul RS-232 al computerului.
RS232
RS232
13
Conexiune USB
Conectați un capăt al unui cablu USB la un port USB al dispozivului. Și conectați
celălalt capăt al cablului la conectorul USB de la computer.
NOTĂ: Monitorul acceptă 1 puri de porturi USB. La efectuarea conexiunii/
conexiunilor, respectați următoarele instrucțiuni:
• Un (1) port USB Type B: Conectați cablul USB de p B (pătrat cu 2
colțuri tăiate) la acest port și apoi conectați celălalt capăt al cablului la
portul USB downstream al computerului.
14
Controlul comenzilor tacle
Înainte de a uliza funcția taclă, asigurați-vă că este conectat cablul USB p B la p
A la computer și că sistemul de operare Windows funcționează.
Când ulizați funcția taclă, rețineți:
• Este posibilă să nevoie de aproximav cinci (5) secunde pentru ca funcția
taclă să e reluată, dacă este îndepărtat și conectat din nou cablul USB
sau dacă se reia funcționarea computerului din Modul Sleep.
• Ecranul tacl poate detecta până la zece (10) angeri simultane.
• În cazul în care cursorul Windows nu urmărește cu exactate degetul când
angeți ecranul, faceți următoarele:
1. Deschis: Control Panel (Panou de control) > Hardware and Sound
(Hardware și sunet) >Tablet PC Sengs (Setări tabletă PC)
2. Selectați Calibraon (Calibrare).
3. Urmați instrucțiunile pentru a recalibra ecranul.
15
Loading...
