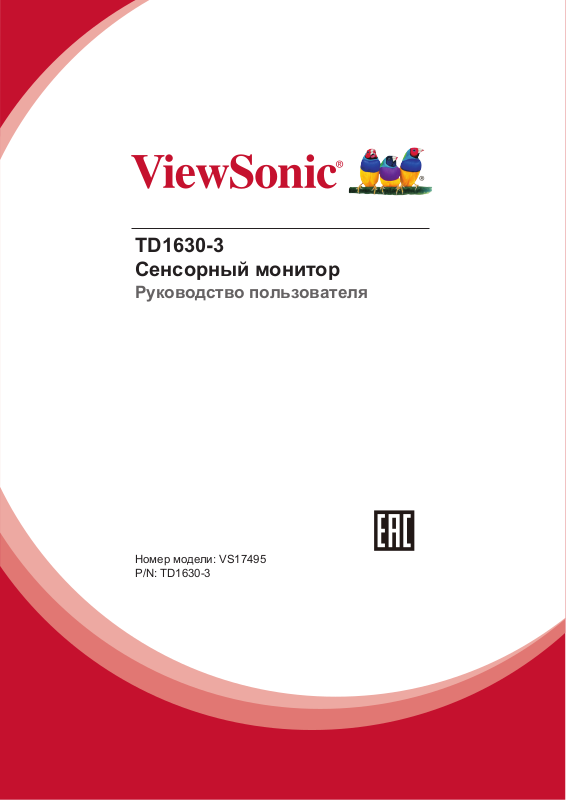

TD1630-3
Сенсорный монитор
Руководство пользователя
Номер модели: VS17495
P/N: TD1630-3
Соответствие стандартам
ПРИМЕЧАНИЕ: В данном разделе содержатся все сведения о соблюдении
нормативных требований и правил. Утвержденные сведения о назначении см.
на паспортных табличках и в соответствующей маркировке на изделии.
Соответствие требованиям Федеральной
комиссии по связи США (FCC)
Данное устройство соответствует требованиям Части 15 Правил FCC. Работа
должна соответствовать следующим двум условиям: (1) данные устройства не
могут являться источниками вредных помех, и (2) данные устройства должны
работать в условиях помех, включая те, которые могут вызывать сбои в работе.
Настоящее оборудование прошло испытания, показавшие его соответствие
ограничениям, относящимся к части 15 правил Федеральной комиссии
по средствам связи для цифровых устройств класса B. Эти ограничения
были введены с тем, чтобы в разумных пределах обеспечить защиту от
нежелательных и вредных помех в жилых районах. Настоящее оборудование
генерирует, использует и может излучать радиоволны, и в случае установки
с нарушением правил и использования с нарушением инструкций может
создавать помехи на линиях радиосвязи. Однако и в случае установки с
соблюдением инструкций не гарантируется отсутствие помех. Если данное
оборудование создает вредные помехи при приеме радио- и телевизионных
программ, что можно определить путем выключения/выключения данного
устройства, пользователю предлагается попытаться устранить помехи,
предприняв следующие меры:
• переориентировать или переместить приемную антенну;
• увеличить расстояние между устройством и приемником;
• подключить устройство к электрической розетке или цепи, не используемой
для питания приемника;
• проконсультироваться с продавцом или с теле- радиомастером.
Предупреждение: Вы предупреждены, что изменения, не подтвержденные
стороной, которая несет ответственность за соответствие требованиям, могут
лишить вас права использовать устройство.
Соответствие требованиям Министерства
промышленности Канады
CAN ICES-3 (B)/NMB-3(B)
i
Декларация про соответствие RoHS2
Данный продукт был разработан и произведен в соответствии с Директивой
2011/65/EU Европейского парламента и Совета Европы про ограничение
использования некоторых вредных веществ в электрическом и электронном
оборудовании (Директива RoHS2), он также соответствует максимальным
значениям концентрации, предложенным Техническим Комитетом Адаптации
Европейской Комиссии (TAC):
Вещество
Свинец (Pb) 0,1% < 0,1%
Ртуть (Hg) 0,1% < 0,1%
Кадмий (Cd) 0,01% < 0,01%
6+
Гексавалентный хром (Cr
Полиброминатные бифенилы (PBB) 0,1% < 0,1%
Полиброминантные эфиры дифенила
(PBDE)
) 0,1% < 0,1%
Предложенная максимальная
концентрация
0,1% < 0,1%
Фактическая
концентрация
Некоторые компоненты изделий, как указано выше, были освобождены от
действия Директивы в соответствии с Приложением III к Директивам RoHS2,
как указано ниже:
Примеры освобожденных компонентов:
1. Ртуть во флуоресцентных лампах с холодным катодом и флуоресцентных
лампах со внешними электродами (CCFL и EEFL) для специальных задач, в
количестве (на лампу) не превышающем:
(1) Короткие лампы (≦500 мм): 3,5 мг на лампу.
(2) Средние лампы (＞500 мм и ≦1500 мм): 5 мг на лампу.
(3) Длинные лампы (＞1500 мм): 13 мг на лампу.
2. Свинец в стекле электронно-лучевых трубок.
3. Свинец в стекле флуоресцентных трубок, не более 0,2 % по весу.
4. Свинец как легирующая присадка к алюминию, не более 0,4 % по весу.
5. Сплав меди, содержащий до 4 % свинца по весу.
6. Свинец в припоях с высокой температурой плавления (т.е. сплавы на
основе свинца, содержащие по весу 85 % или более свинца).
7. Детали электрических и электронных устройств, содержащие свинец в
стекле или керамике, помимо изоляционной керамики в конденсаторах,
напр. пьезоэлектрические приборы, или в стеклянную или керамическую
соединения матрицы.
ii
Предостережения и предупреждения
1. Перед использованием устройства внимательно прочтите все данные указания.
2. Храните данные инструкции в надежном месте.
3. Неукоснительно соблюдайте все предупреждения и выполняйте все инструкции.
4. При работе с ЖК-монитора расстояние до него не должно быть менее 45 см.
5. При перемещении монитора LCD необходимо соблюдать осторожность.
6. Запрещается снимать заднюю крышку. Внутри ЖК-монитора находятся
детали под высоким напряжением. Прикосновение к этим деталям может
вызвать серьезную травму.
7. Не пользуйтесь данной аппаратурой вблизи воды. Предупреждение. С
целью снижения риска поражения электрическим током не подвергайте
прибор воздействию дождя или влаги.
8. Не допускайте попадания на ЖК-монитора прямых солнечных лучей и не
устанавливайте его вблизи других источников тепла. Для уменьшения
бликов монитор следует расположить так, чтобы на экран не попадал
прямой солнечный свет.
9. Для очистки используйте мягкую сухую ткань. При необходимости
дополнительной очистки обращайтесь к разделу "Очистка дисплея".
10. Старайтесь не касаться экрана. Следы от пальцев сложно удалить.
11. Не трите и не давите на ЖК-панель, так как это может привести к ее
необратимому повреждению.
12. Не перекрывайте никакие вентиляционные отверстия. Устанавливайте
согласно инструкциям изготовителя.
13. Не устанавливайте вблизи каких-либо источников тепла, например
радиаторов, решеток систем отопления, печей или иной аппаратуры (в том
числе усилителей), выделяющей тепло.
14. ЖК-монитора следует устанавливать в хорошо проветриваемом
помещении. На ЖК-монитора не следует класть какие-либо предметы,
препятствующие его охлаждению.
15. Не следует класть тяжелые предметы на ЖК-монитора, видеокабель и
кабель питания.
16. При обнаружении дыма, постороннего шума или странного запаха следует
немедленно выключить ЖК-монитора и позвонить дилеру или в корпорацию
ViewSonic. Продолжать пользоваться ЖК-монитора до устранения
неисправности опасно.
(Продолжение на следующей странице)
iii
17. Не пренебрегайте предохранительными возможностями поляризованных
и заземленных розеток. Поляризованная розетка имеет два лезвия, одно
шире другого. Заземленная розетка имеет два лезвия и третий контакт. В
целях безопасности вилка имеет широкие лезвия и третий контакт. Если
вилка не подходит к вашей розетке, обратитесь к электрику для замены
розетки.
18. Предохраняйте кабель питания, чтобы никто на него не наступил, а также
от защемления, в особенности около вилки, сетевой розетки и в месте
выхода кабеля из данной аппаратуры. Сетевая розетка должна находиться
поблизости от устройства, для облегчения доступа к этой розетке.
19. Используйте только крепеж и принадлежности, указанные изготовителем.
20. Используйте только передвижную или стационарную подставку,
штатив, кронштейн или стол, указанные изготовителем
или входящие в комплект поставки данной аппаратуры.
При использовании передвижной подставки соблюдайте
осторожность, во избежание опрокидывания и сопутствующих
ему травм.
21. Если вы не используете данную аппаратуру в течение длительного срока,
выньте шнур питания из розетки.
22. Любое техническое обслуживание поручайте квалифицированным
специалистам по техническому обслуживанию. Необходимость в
техническом обслуживании возникает при каком-либо повреждении данной
аппаратуры, например, при повреждении кабеля питания или вилки, при
проливе жидкости или при падении каких-либо предметов на данную
аппаратуру, при воздействии на данную аппаратуру дождя или влаги, если
данная аппаратура не работает должным образом или ее уронили.
23. Влага может появиться на экране вследствие изменений условий
окружающей среды. Однако через несколько минут она исчезнет.
iv
Содержание
Соответствие стандартам
Соответствие требованиям Федеральной комиссии по связи США (FCC) .....i
Соответствие требованиям Министерства промышленности Канады ............i
Декларация про соответствие RoHS2 ...............................................................ii
Предостережения и предупреждения ............................................................... iii
Данные по Авторским правам
Регистрация изделия...........................................................................................2
Справочная информация ....................................................................................2
Подготовка к работе
Комплект поставки ...............................................................................................3
Краткое руководство по установке .....................................................................4
Установка оборудования ....................................................................................5
Управление сенсорной функцией ......................................................................6
Регулировка угла наклона ...................................................................................6
Использование противокражного замка. ...........................................................7
Установка арматуры для настенного монтажа (необязательно) .....................8
Использование монитора LCD Display
Установка режима синхронизации .....................................................................9
Блокировка экранного меню и выключателя питания ......................................9
Настройка изображения ....................................................................................10
Регулировки в главном меню ............................................................................11
Описание главного меню ..................................................................................11
Управление энергопотреблением ....................................................................12
Прочая информация
Технические характеристики ............................................................................13
Чистка монитора LCD Display ...........................................................................15
Поиск и устранение неисправностей ...............................................................16
Служба поддержки ............................................................................................17
Ограниченная гарантия .....................................................................................18
v
Данные по Авторским правам
© Корпорация ViewSonic®, 2019. С сохранением всех прав.
Macintosh и Power Macintosh являются зарегистрированными торговыми
марками компании Apple Inc.
Microsoft, Windows и логотип Windows являются зарегистрированными
торговыми марками компании Microsoft Corporation в США и других странах.
ViewSonic, логотип с тремя птицами, OnView, ViewMatch и ViewMeter являются
зарегистрированными торговыми марками корпорации ViewSonic.
VESA является зарегистрированной торговой маркой Ассоциации по
стандартам в области видеоэлектроники. DPMS, DisplayPort и DDC являются
торговыми марками VESA.
E
NERGY STAR
охране окружающей среды (EPA), США.
Являясь партнером программы E
установила, что настоящее изделие удовлетворяет рекомендациям E
STAR® по экономии энергии.
Ограничение ответственности: корпорация ViewSonic не несет ответственности
ни за какие технические или редакторские ошибки, равно как и за
недостаточность информации в данном документе; ViewSonic также не
несет ответственности за побочный или косвенный ущерб, связанный с
использованием настоящего документа, а также с характеристиками и
эксплуатацией изделия.
С целью постоянного совершенствования своей продукции, корпорация
ViewSonic оставляет за собой право на изменение характеристик изделия без
предварительного уведомления. Information in this document may change without
notice.
Без предварительного письменного разрешения корпорации ViewSonic
запрещается копирование, воспроизведение или передача настоящего
документа, полностью или частично, любыми способами и с любой целью.
®
является зарегистрированной торговой маркой Агентства по
NERGY STAR
®
, корпорация ViewSonic
NERGY
1
Регистрация изделия
Чтобы в упростить обслуживание изделия и получить дополнительную
информацию о нем по мерее ее публикации, посетите раздел веб-сайта
ViewSonic для своего региона и зарегистрируйте приобретенное изделие.
Регистрация изделия упростит дальнейшее обслуживание. Распечатайте
настоящее руководство и заполните информацию в разделе «Паспортные
сведения об изделии».
Серийный номер данного ЖК-монитора указан на его задней панели.
Дополнительную информацию см. в разделе «Поддержка пользователей»
настоящего руководства.
Справочная информация
Наименование изделия:
Номер модели:
Номер документа:
Серийный номер:
Дата покупки:
Утилизация продукта по истечении срока эксплуатации
Компания ViewSonic заботится о состоянии окружающей среды и обязуется
направить все свои усилия на создание экологически чистых условий работы и
жизни. Компания признательна за ваш вклад в более «умные» и экологически
чистые информационные технологии. Для получения дополнительной
информации посетите веб-сайт компании ViewSonic.
США и Канада: http://www.viewsonic.com/company/green/recycle-program/
Европа: http://www.viewsoniceurope.com/eu/support/call-desk/
Тайвань: http://recycle.epa.gov.tw/recycle/
TD1630-3
ViewSonic Widescreen LCD Display
VS17495
TD1630-3_UG_RUS Rev. 1A 11-14-18
2
Подготовка к работе
Поздравляем Вас с покупкой монитора ViewSonic® LCD display.
Важная информация! Сохраняйте всю заводскую упаковку и упаковочные
матер на случай необходимости отправки изделия по почте.
ПРИМЕЧАНИЕ: Слово «Windows» в настоящем руководстве означает
операционную систему Microsoft Windows.
Комплект поставки
Комплект поставки монитора LCD display включает:
• Монитор LCD display
• Кабели питания
• Аудиокабель
• Кабель D-Sub
• Кабель USB
• Быстро Направляющий выступ Старта
ПРИМЕЧАНИЕ: Файл INF обеспечивает совместимость с операционными
системами Windows, а файл ICM (Image Color Matching) обеспечивает точную
передачу цвета на экране. Компания ViewSonic рекомендует установить оба
файла.
3
Краткое руководство по установке
1. Подсоедините видеокабель
• Выключите как ЖК-дисплей, так и компьютер.
• При необходимости откройте заднюю панель
• Подсоедините видеокабель от монитора LCD display к компьютеру
2. Подсоедините кабель питания (и при необходимости сетевой блок
питания)
3. Включите монитор LCD Display и компьютер
Включите питание монитора LCD display, затем включите питание
компьютера. Очень важно соблюдать указанную последовательность
включения (сначала монитор LCD display, затем компьютер).
4. Пользователи Windows: Установите частоту синхронизации
(например: 1024 x 768)
Инструкции по изменению разрешения и частоты обновления приведены в
Руководстве пользователя графической карты.
5. Установка завершена. ваш новый монитор LCD display корпорации
ViewSonic готов к эксплуатации.
4
Установка оборудования
A. Крепление основания B. Демонтаж основания
1
2 2
1
5
Управление сенсорной функцией
1. Перед использованием сенсорной функции удостоверьтесь, что подключен
USB-кабель и запущена функция Windows.
Примечание.
1. Возобновление работы сенсорной функции может занять приблизительно
5 секунд в случае повторного подключения USB-кабеля или вывода
компьютера из спящего режима.
2. Сенсорный экран может определять касания не более 1 пальцев
одновременно.
3. Если указатель не точно следует за пальцем при касании экрана,
выполните указанные ниже действия, чтобы устранить эту проблему.
(Калибровка в операционных системах Windows 7, Windows 8, Windows 8.1
и Windows 10)
1. Откройте Панель управления, выберите раздел «Оборудование и звук»,
откройте «Параметры планшетного компьютера».
2. Нажмите кнопку «Откалибровать».
3. Выполните инструкции по калибровке экрана.
Регулировка угла наклона
1. Угол наклона регулируется в пределах 15˚…50˚.
6
Использование противокражного замка.
Противокражный замок расположен на задней панели монитора. Подробные
сведения по установке и использованию.
Ниже показан пример крепления замка к столу.
7
Установка арматуры для настенного монтажа
(необязательно)
ПРИМЕЧАНИЕ: Только для использования с настенными монтажными
кронштейнами, одобренными UL (Лаборатории по технике безопасности США)
По поводу приобретения комплекта настенного крепления или регулятора
высоты стойки обращайтесь в компанию ViewSonic® или к местному
поставщику. См. инструкции, входящие в монтажный комплект. Для монтажа
настольного ЖК-монитора на стену необходимо сделать следующее:
1. Поместите кнопку питания в положение Off (выкл.), а затем отключить
кабель питания.
2. Положить ЖК-монитора экранной панелью вниз на полотенце или одеяло.
3. Снимите основание. (Может потребоваться удалить винты.)
4. Найдите на задней панели монитора крепежную площадку VESA (вариант
a, b или c, сведения о крепежной площадке монитора см. в разделе
«Технические характеристики»). Присоедините крепежный кронштейн из
подходящего комплекта настенного крепления VESA при помощи винтов
подходящей длины.
a. b. c.
200mm
100mm
75mm
75mm
100mm
100mm
100mm
5. Установить ЖК-монитора на стену в соответствии с инструкциями,
прилагаемыми к комплекту для настенного монтажа.
8
Использование монитора
LCD Display
Установка режима синхронизации
Установка режима синхронизации очень важна для получения изображения
высокого качества, а также для снижения утомляемости глаз. Под режимом
синхронизации понимается разрешение (например, 1024 x 768) и частота
обновления (или частота вертикальной развертки, например, 60 Гц). Для
изменения изображения на экране после установки режима синхронизации
используйте регулировки OSD.
Для достижения оптимального качества изображения используйте
рекомендованный для данного ЖК-монитора режим синхронизации, указанный
в разделе «Технические характеристики».
Для задания режима синхронизации:
• Установите разрешение: Откройте Панель управления посредством меню
«Пуск», выберите пункт «Оформление и персонализация» и установите
разрешение.
• Установите частоту обновления: См. руководство пользователя граф
ической карты компьютера.
ВАЖНО! Удостоверьтесь, что для видеокарты настроена частота кадров
60 Гц, рекомендованная для большинства ЖК-мониторов. В случае выбора
неподдерживаемого режима синхронизации, на экране может не отсутствовать
изображение, и может отобразиться сообщение «Вне диапазона».
Блокировка экранного меню и выключателя
питания
• Блокировка экранного меню: Одновременно нажмите кнопку [1] и кнопку
со стрелкой вверх ▲ и удерживайте их нажатыми в течение 10 секунд.
При нажатии любой кнопки на экране в течение 3 секунд отображается
сообщение OSD Locked (Экран. меню заблок.).
• Разблокировка экранного меню:Одновременно нажмите кнопку [1] и
кнопку со стрелкой вверх ▲ и удерживайте их нажатыми в течение 10
секунд.
• Блокировка кнопки питания: Одновременно нажмите кнопку [1] и кнопку
со стрелкой вниз ▼ и удерживайте их нажатыми в течение 10 секунд.
При нажатии кнопки питания на экране в течение 3 секунд отображается
сообщение Power Button Locked (Кнопка питания заблок.). В случае
аварийного прекращения подачи питания монитор LCD автоматически
включится в момент восстановления подачи питания, независимо от того,
был ли на момент прекращения подачи питания включен режим блокировки
кнопки питания.
• Разблокировка кнопки питания: Разблокировка кнопки питания: ▼ again
for 10 seconds.и удерживайте их нажатыми в течение 10 секунд.
9
Настройка изображения
Вывод на экран и настройка регулировок OSD осуществляются с помощью
регулировок, расположенных на передней панели управления.
Питание вкл./выкл.
Индикатор питания
Синий = вкл.
Оранжевый = режим энергосбережения
[1]
[2]
▲/▼
Для регулировки изображения на экране необходимо сделать следующее:
1. Для отображения главного меню нажмите кнопку [1].
ПРИМЕЧАНИЕ: Все меню OSD и экраны регулировки автоматически
исчезают с экрана приблизительно через 15 секунд. Этот период времени
можно изменять с помощью регулировки лимита времени экранного меню в
меню настройки.
2. Для выбора требуемой регулировки нажимайте кнопку ▲ или ▼ (прокрутка
главного меню вверх или вниз).
Выводит на дисплей Главное меню, а также сохраняет изменения
и осуществляет выход из регулировочных экранов.
Выводит на дисплей регулировочный экран для выбранной
регулировки.
Также является клавишей быстрого вызова переключения между
анало-говым и цифровым подключением.
Используется для прокрутки пунктов меню и настройки
показываемой регулировки.
Яркость/Контрастность (▼) / Регулировка звука (▲) .
3. После выбора требуемой регулировки нажмите кнопку [2].
4. Чтобы сохранить настройки и выйти из меню, нажмите и удерживайте
кнопку [1] до тех пор, пока не исчезнет экранное меню.
Приведенные ниже рекомендации позволят Вам выбрать оптимальный
режим работы дисплея:
• Настройте видеокарту компьютера на рекомендованный режим
синхронизации (рекомендованные режим для данного ЖК-монитора см. в
разделе «Технические характеристики»). Инструкции по настройке частоты
обновления экрана см. в руководстве пользователя видеокарты.
• При необходимости немного измените регулировки H. POSITION
(Положение по горизонтали) и V. POSITION (Положение по вертикали) так,
чтобы изображение на экране было видно полностью. (Черная граница по
краю экрана должна едва касаться освещенной “активной зоны” монитора
LCD display.)
10
Регулировки в главном меню
В перечисленных ниже меню настройки можно изменить с помощью кнопок со
стрелками «вверх» ▲ и «вниз» ▼.
ПРИМЕЧАНИЕ: См. пункты главного экранного меню ЖК-монитора и описание
главного меню ниже.
Описание главного меню
ПРИМЕЧАНИЕ. Пункты главного меню, приведенные в этом разделе,
относятся к пунктам главного меню всех моделей. Конкретный вид главного
меню зависит от модели. См. пункты главного меню в экранном меню данного
ЖК-дисплея.
Audio Adjust (Регулировка звука)
A
зта функция позволяет отрегулировать громкость, отключить звук,
а также переключать входы при наличии нескольких источников
сигнала.
Auto Image Adjust (Авторегулировка изобр.)
автоматически настраивает размер, центрирует изображение, а
также производит тонкую настройку видеосигнала для устранения
волн и искажений. Для получения более резкого изображения
нажмите кнопку [2].
ПРИМЕЧАНИЕ: Автоматическая регулировка изображения
совместима с большинством видеокарт. Если эта регулировка
не работает на Вашем ЖК-мониторе, следует снизить частоту
обновления до 60 Гц и установить исходное разрешение.
Brightness (Яркость)
B
регулирует фоновый уровень черного на изображении.
Color Adjust (Настройка цвета)
C
обеспечивает несколько режимов настройки цвета: определенные
уровни теплоты, а также настройку User Color (Цвет, выбираемый
пользователем), которая позволяет изменять интенсивность
красного (R), зеленого (G) и синего (B) цветов по отдельности.
Заводская установка для данного изделия исходный.
Contrast (Контрастность)
регулирует различие между фоном (уровень черного) и передним
планом изображения (уровень белого).
11
Information (Информация)
I
показывает режим синхронизации (вход видеосигнала),
приходящий с графической карты компьютера, номер модели
жидкокристаллического дисплея, серийный номер и адрес веб-сайта
ViewSonic®. Инструкции по изменению разрешающей способности и
частоты обновления (частоты вертикальной развертки) приведены в
Руководстве пользователя графической карты.
ПРИМЕЧАНИЕ: Режим VESA 1024 x 768 при 60 Гц (рекомендуемые
параметры) означает, что разрешение равно 1024 x 768, а частота
обновления 60 Герц.
Input Select (Выбор входа)
переключение входных сигналов, если к ЖК-дисплею подключено
несколько компьютеров.
Manual Image Adjust (Настр. изображ. вручн.)
M
зта функция вызывает меню ручной настройки изображения. Оно
позволяет вручную настроить различные параметры качества
изображения.
Memory Recall (Возврат регулировок)
зта функция позволяет восстановить заводские настройки монитора,
если он работает в стандартном режиме синхронизации, указанном
в разделе «Технические характеристики» настоящего руководства.
Исключение: этот элемент управления не оказывает влияния на
изменения, сделанные для параметров Language Select (Выбор
языка) или Power Lock (Блокировка питания).
Setup menu (Меню настройки)
S
зта функция позволяет настроить параметры экранного меню.
Управление энергопотреблением
Данный продукт перейдет в режим Ожидания/Выключения, при этом будет
отображаться черный экран и снизится энергопотребление, если в течение 3
минут не будет поступать никакой входящий сигнал.
12
Прочая информация
Технические характеристики
ЖКД Тип
Размер экрана
Фильтр цветности
Поверхность стекла
Сенсорная панель Тип Резистивная технология с распознаванием 10 касания
Входной
сигнал
Совместимость PC До 1366 x 768 без чередования строк
Разрешение
Питание Напряжение 100-240 В перем. тока, 50/60 Гц
Область экрана Полная область 344,23 x 193,54 мм (Ш x В)
Условия
эксплуатации
Условия хранения Температура
Размеры Габариты С подставкой:
1
Видео
синхронизированный
Рекомендуемое
Поддерживаемые
Температура
Влажность
Высота
Влажность
Высота
TN, активная матрица типа a-si TFT, 1366 x 768,
шаг пикселей 0,252 мм
Метрическая система мер: 39,6 см
Английская система мер: 15,6 дюйма (15,6 дюйма видимой
области)
Вертикально-полосковый RGB
Поверхность стекла: Антибликовое твердое покрытие (7H)
Аналоговый RGB (0,7/1,0 Vампл, 75 Ом)
HDMI (Цифровой канал TMDS,100 Ом)
Комбинированная синхронизация, раздельная
синхронизация, синхронизация по зеленому цвету
fгориз: 30-61 кГц, fверт: 56-75 Гц
1366 x 768 при 60 Гц
1280 x 1024 при 60, 75 Hz
1280 x 720 при 60 Hz
1152 x 870 при 75Hz
1024 x 768 при 60, 70, 72, 75 Hz
832 x 624 при 75Hz
800 x 600 при 56, 60, 72, 75 Hz
720 x 480 при 60 Hz
720 x 400 при 70 Hz
720 x 576 при 50 Hz
640 x 480 при 60, 67, 72, 75 Hz
(автоматическое переключение)
13,552 x 7,620 дюйма (В x В)
От +32 °F до +104 °F ( от 0 °C до +40 °C)
От 20% до 90% (без конденсации)
До 10 000 футов
От -4 °F до +140 °F (от -20 °C до +60 °C)
От 5% до 90% (без конденсации)
До 40 000 футов
279,24 x 247,12 x 37,15 мм (Ш x В x Г)
14,93 x 9,73 x 1,46 дюйма (Ш x В x Г)
Без подставки
279,24 x 247,12 x 37,15 мм (Ш x В x Г)
14,93 x 9,73 x 1,46 дюйма (Ш x В x Г)
Настенное
крепление
Масса Габариты 2,91 фунта (1,32 кг)
Режимы
энергосбережения
1
Не настраивайте видеокарту компьютера на разрешения и частоты выше указанных для данных режимов
синхронизации; это может привести к необратимому повреждению ЖК-монитора.
Расстояние 75 x 75 mm
Вкл.
выкл.
5,5 Вт (Типичный) (Синий индикатор)
<0,5 Вт
13
* При установке дисплеев с блестящим обрамлением пользователь должен подумать о правильном
размещении такого дисплея, так как его глянцевые поверхности могут отражать свет от окружающих
источников и ярких поверхностей, что будет мешать просмотру.
14
Чистка монитора LCD Display
• УБЕДИТЕСЬ, ЧТО МОНИТОР LCD DISPLAY ВЫКЛЮЧЕН.
• НИ В КОЕМ СЛУЧАЕ НЕ РАСПЫЛЯЙТЕ И НЕ ВЫЛИВАЙТЕ НИКАКИХ
ЖИДКОСТЕЙ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ НА КОРПУС.
Для чистки экрана:
1. Протрите экран чистой мягкой тканью, не оставляющей ворсинок. Это
позволит удалить пыль и другие частицы..
2. Если экран все еще недостаточно чистый, нанесите на чистую мягкую ткань,
не оставляющую ворсинок, небольшое количество средства для очистки
стекла, не содержащего аммиака или спирта, и протрите ею экран.
Для чистки корпуса:
1. Используйте мягкую сухую ткань.
2. Если поверхность все еще недостаточно чистая, нанесите на чистую мягкую
ткань, не оставляющую ворсинок, небольшое количество неабразивного
моющего средства, не содержащего аммиака или спирта, и протрите ею
поверхность.
Ограничение ответственности
• Корпорация ViewSonic
или корпуса монитора LCD display какие-либо чистящие средства,
содержащие аммиак или спирт. Имеются сведения о том, что некоторые
химические средства повреждают экран и/или корпус монитора LCD display.
• Корпорация ViewSonic не несет ответственности за повреждения,
вызванные использованием чистящих средств, содержащих аммиак или
спирт.
®
не рекомендует использовать для чистки экрана
15
Поиск и устранение неисправностей
Нет питания
• Убедитесь, что кнопка (или выключатель) питания находится во
включенном положении.
• Убедитесь, что кабель питания надежно подключен к монитору LCD display.
• Для проверки наличия в розетке надлежащего напряжения включите в нее
другой электрический прибор (например, радио).
Питание включено, однако изображение на экране отсутствует
• Убедитесь, что видеокабель, входящий в комплект поставки монитора
LCD display, надежно закреплен в разъеме видеовыхода на задней панели
компьютера. Если противоположный конец видеокабеля не подсоединен
постоянным соединением к монитору LCD display, надежно подсоедините
его к монитору LCD display.
• Отрегулируйте яркость и контрастность.
Неправильные или ненормальные цвета
• При отсутствии каких-либо цветов (красного, зеленого или синего),
проверьте видеокабель и убедитесь, надежно ли он подключен.
Ослабленные или сломанные штырьки в разъеме могут приводить у
плохому соединению.
• Подключите монитор LCD к другому компьютеру.
• Если у Вас старая графическая карта, обратитесь в корпорацию ViewSonic®
за адаптером, отличным от DDC.
Кнопки управления не работают
• Одновременно можно нажимать только одну кнопку.
16
Служба поддержки
Для получения технической поддержки или технического обслуживания
изделия см. информацию, приведенную в таблице ниже, или обратитесь с
организацией, в которой Вы приобрели монитор.
ПРИМЕЧАНИЕ: Вам будет нужен серийный номер монитора.
Страна
или регион
Poccия www.viewsoniceurope.com/ru/
Беларусь
(Русский)
Латвия
(Русский)
Веб-сайт Tелефон Электронной почте
www.viewsoniceurope.com/ru/
www.viewsoniceurope.com/ru/
www.viewsoniceurope.com/
eu/support/call-desk/
www.viewsoniceurope.com/
eu/support/call-desk/
www.viewsoniceurope.com/
eu/support/call-desk/
service_ru@viewsoniceurope.com
service_br@viewsoniceurope.com
service_lv@viewsoniceurope.com
17
