LS500W/LS500WH/LS550W/LS550WH

Proyektor Panduan Pengguna

Model No. VS18864/VS19011

Nama Model: LS500W/LS500WH/LS550W/LS550WH

Terima kasih Anda telah memilih ViewSonic®

Sebagai penyedia solusi visual terdepan di dunia, ViewSonic® berdedikasi untuk melampaui ekspektasi dunia akan evolusi, inovasi, dan kesederhanaan teknologi. Di ViewSonic®, kami percaya bahwa produk kami berpotensi untuk berdampak positif di dunia, dan kami yakin bahwa produk ViewSonic® yang telah Anda pilih akan melayani Anda dengan baik.

Sekali lagi, terima kasih Anda telah memilih ViewSonic®!

Langkah Pencegahan Keselamatan Umum

Harap baca Langkah Pencegahan Keselamatan berikut sebelum mulai menggunakan proyektor.

• Simpan panduan pengguna ini di tempat yang aman untuk digunakan sebagai rujukan di kemudian hari.

• Baca semua peringatan dan ikuti semua petunjuk.

• Berikan jarak minimal 20" (50 cm) di sekitar proyektor untuk memastikan ventilasi yang baik.

• Letakkan proyektor di tempat yang berventilasi baik. Jangan meletakkan apa pun pada proyektor yang menghalangi pembuangan panas.

• Jangan meletakkan proyektor di atas tempat yang tidak rata atau tidak stabil. Proyektor bisa jatuh terguling, yang menyebabkan cedera diri atau malafungsi proyektor.

• Jangan gunakan jika proyektor miring dengan sudut lebih dari 10° ke kiri atau ke kanan, juga jangan gunakan pada sudut lebih dari 15° dari ke depan atau ke belakang.

• Jangan melihat langsung ke lensa proyektor selama pengoperasian. Cahaya yang sangat kuat dapat menyebabkan kerusakan pada mata.

• Selalu buka rana lensa atau lepas tutup lensa ketika lampu proyektor menyala.

• Jangan menghalangi lensa proyeksi dengan benda apa pun ketika proyektor sedang beroperasi karena hal ini dapat menyebabkan benda tersebut menjadi panas dan cacat atau bahkan dapat menyebabkan kebakaran.

• Lampu bisa sangat panas selama digunakan. Diamkan proyektor melakukan pendinginan selama sekitar 45 menit sebelum melepas unit lampu untuk penggantian.

• Jangan menggunakan lampu yang melebihi masa pakai yang sudah ditentukan. Dalam kasus yang langka, penggunaan lampu melebihi masa pakai nominal dapat menyebabkan lampu pecah.

• Jangan sekali-kali mengganti unit lampu atau komponen elektronik apa pun kecuali jika proyektor tidak terhubung ke stopkontak.

• Jangan berupaya membongkar sendiri proyektor ini. Ada tegangan tinggi berbahaya di dalamnya yang bisa menyebabkan kematian jika Anda menyentuh komponen yang masih beraliran listrik.

• Ketika memindahkan proyektor, hati-hati proyektor jangan sampai jatuh atau terbentur apa pun.

• Jangan meletakkan benda berat di atas proyektor atau kabel sambungan.

• Jangan meletakkan proyektor secara vertikal. Bila dilakukan, bisa menyebabkan proyektor terguling sehingga dapat menyebabkan cedera diri atau malafungsi proyektor.

• Jangan memaparkan proyektor ke sinar matahari langsung atau sumber panas yang terus-menerus. Jangan memasang proyektor di dekat sumber panas seperti radiator, kisi-kisi panas, kompor, atau perangkat lainnya (termasuk amplifier) yang bisa menyebabkan peningkatan suhu proyektor hingga tingkat berbahaya.

• Jangan sampai ada cairan dekat atau pada proyektor. Cairan yang tertumpah ke dalam proyektor dapat menyebabkan proyektor tidak dapat beroperasi. Jika proyektor basah, lepaskan kabel dari catu daya lalu hubungi pusat layanan setempat untuk melakukan reparasi proyektor.

• Ketika proyektor sedang beroperasi, Anda mungkin merasakan udara dan bau panas dari kisi-kisi ventilasinya. Hal ini adalah pengoperasian normal dan bukan merupakan cacat produk.

• Jangan berusaha menghindari ketentuan keselamatan steker dua atau tiga kaki dengan ground. Steker dua kaki mempunyai dua kaki yang satunya lebih lebar dari yang lainnya. Steker tiga kaki dengan ground mempunyai dua kaki dan kaki ketiga adalah ground. Kaki lebar dan ketiga disediakan untuk keselamatan Anda. Jika steker tidak pas dengan stopkontak Anda, dapatkan adaptor dan jangan berusaha memaksa steker masuk ke stopkontak.

• Saat menyambung ke stopkontak, JANGAN melepas kaki ground. Pastikan kaku ground TIDAK PERNAH DILEPAS.

• Lindungi kabel daya jangan sampai terinjak atau tergencet, terutama pada steker, dan pada titik munculnya kabel dari proyektor.

• Di beberapa negara tegangan TIDAK stabil. Proyektor ini didesain untuk beroperasi dengan aman dalam tegangan antara 100 sampai 240 volt AC, tetapi dapat gagal beroperasi jika terjadi pemadaman listrik atau lonjakan tegangan sebesar ±10 volt. Di daerah di mana tegangan mungkin berfluktuasi atau mungkin terjadi pemadaman, Anda direkomendasikan untuk menyambungkan proyektor melalui penstabil daya listrik, pengaman naik-turunnya tegangan atau sumber daya tidak terganggu (uninterruptible power supply – UPS).

• Jika ada asap, kebisingan tidak normal atau bau aneh, segera matikan proyektor dan hubungi dealer atau ViewSonic®. Melanjutkan penggunaan proyektor adalah berbahaya.

• Hanya gunakan perlengkapan/aksesori yang ditentukan oleh pabrikan.

• Putuskan kabel daya dari stopkontak AC jika proyektor tidak digunakan dalam jangka waktu lama.

• Serahkan semua servis kepada teknisi servis ahli.

HATI-HATI: Ada kemungkinan bahaya radiasi optik yang dipancarkan dari produk ini.

Seperti dengan sumber lampu terang, jangan menatap sinarnya, RG2 IEC 62471-5:2015.

Langkah Pencegahan Keselamatan Pemasangan di Langit-langit

Harap baca Langkah Pencegahan Keselamatan berikut sebelum mulai menggunakan proyektor.

Jika Anda bermaksud memasang proyektor di langit-langit, kami amat menganjurkan kepada Anda untuk menggunakan alat dudukan proyektor di langit-langit dan pastikan proyektor terpasang dengan aman dan baik.

Jika Anda gunakan alat dudukan proyektor di langit-langit yang tidak tepat, maka akan ada risiko keselamatan kemungkinan proyektor bisa jatuh dari langit-langit karena pemasangan tidak benar ketika menggunakan pengukur yang salah atau panjang sekrup yang tidak sesuai.

Anda bisa membeli alat dudukan proyektor di langit-langit dari tempat Anda membeli proyektor ini. Kami menyarankan Anda juga membeli kabel keamanan terpisah dan memasangnya dengan baik pada slot kunci antimaling di proyektor dan landasan braket dudukan di langit-langit. Kabel keamanan tersebut dapat melakukan tugas sekunder menahan proyektor bila perlengkapan braket dudukan menjadi longgar.

Daftar Isi

Langkah Pencegahan Keselamatan - Umum ................. 3

Pendahuluan ............................................................. 10

Isi Paket ................................................................................................................10

Ikhtisar Produk ...............................................................................................11

Proyektor .........................................................................................................11

Kontrol dan Fungsi ................................................................................................ 11

Port Sambungan ................................................................................................... 12

Remote Control................................................................................................13

Kontrol dan Fungsi ................................................................................................ 13

Jangkauan Efektif Remote Control ........................................................................ 14

Mengganti Baterai Remote Control ....................................................................... 15

Konfigurasi Awal ....................................................... 16

Memilih Lokasi................................................................................................16

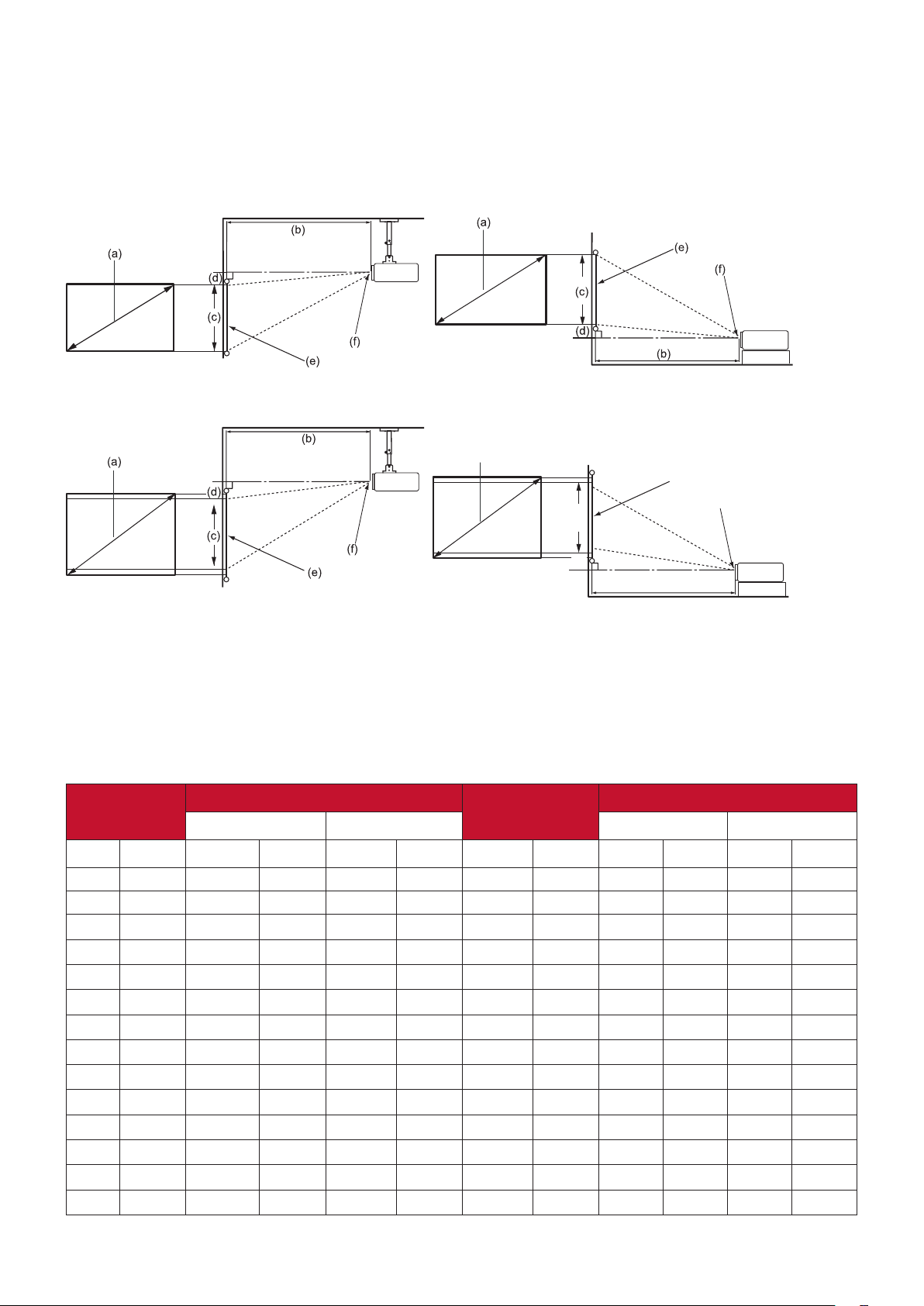

Dimensi Proyeksi ............................................................................................17

Gambar 16:10 pada Layar 16:10 ............................................................................ 17

LS500W/LS500WH ................................................................................................ 17

LS550W/LS550WH ................................................................................................ 18

Gambar 16:10 pada Layar 4:3 ................................................................................ 18

LS500W/LS500WH ................................................................................................ 18

LS550W/LS550WH ................................................................................................ 19

Memasang Proyektor ......................................................................................20

Mencegah Penggunaan yang Tidak Sah ...........................................................21

Menggunakan Slot Keamanan ..........................................................................21

Menggunakan Fungsi Sandi ..............................................................................22

Mengatur Sandi .................................................................................................... 22

Mengganti Sandi ................................................................................................... 23

Menonaktifkan Fungsi Sandi ................................................................................. 23

Melupakan Sandi .................................................................................................. 24

Prosedur Mengingat Sandi .................................................................................... 24

Mengunci Tombol Kontrol ................................................................................25

Membuat Sambungan ............................................... 26

Menyambungkan ke Daya ....................................................................................26

Menyambungkan ke Sumber Komputer ..............................................................27

Sambungan VGA .................................................................................................... 27

Sambungan VGA Out ............................................................................................. 27

Menyambungkan ke Sumber Video/Komputer .................................................... 27

Sambungan HDMI ................................................................................................. 27

Menyambungkan Audio .......................................................................................27

Pengoperasian .......................................................... 29

Menghidupkan/Mematikan Proyektor ................................................................. 29

Menghidupkan Proyektor ..................................................................................... 29

Aktivasi Pertama Kali ................................................................................................... 29

Mematikan Proyektor ........................................................................................... 30

Memilih Sumber Input ..........................................................................................31

Menyesuaikan Gambar yang Diproyeksikan ........................................................32

Menyesuaikan Tinggi Proyektor dan Sudut Proyeksi .................................................. 32

Menyesuaikan Gambar Secara Otomatis .................................................................... 32

Menyempurnakan Ukuran dan Kejernihan Gambar ............................................. 32

Memperbaiki keystone ......................................................................................... 33

Menyesuaikan 4 sudut .......................................................................................... 34

Menyembunyikan Gambar ................................................................................... 34

Mengontrol Proyektor melalui Lingkungan LAN ..................................................35

Mengonfigurasikan Pengaturan Kontrol LAN ........................................................ 35

Fungsi Menu .............................................................. 37

Operasi Menu Tampilan Pada Layar (OSD) Umum ...........................................37

Pohon Menu Tampilan Pada Layar (OSD) ............................................................. 38

Menu TAMPILAN ..................................................................................................45

Menu GAMBAR .....................................................................................................48

Menu PENGELOLAAN DAYA .................................................................................51

Menu DASAR ........................................................................................................54

Menu TINGKAT LANJUT ........................................................................................ 57

Menu SISTEM .......................................................................................................60

Menu Informasi ....................................................................................................62

Lampiran ................................................................... 63

Spesifikasi .............................................................................................................63

Dimensi Proyektor ................................................................................................. 64

Bagan Pengaturan Waktu ..................................................................................... 64

RGB Analog ............................................................................................................ 64

HDMI (PC) .............................................................................................................. 66

HDMI (Video) ......................................................................................................... 67

Video Component ................................................................................................. 68

Pemecahan Masalah ............................................................................................69

Masalah Umum ..................................................................................................... 69

Indikator LED ......................................................................................................... 70

Pemeliharaan ........................................................................................................71

Langkah Pencegahan Umum ................................................................................. 71

Membersihkan Lensa ............................................................................................ 71

Membersihkan Casing ........................................................................................... 71

Menyimpan Proyektor .......................................................................................... 71

Penyangkalan ........................................................................................................ 71

Informasi Sumber Cahaya .....................................................................................72

Jam Sumber Cahaya .............................................................................................. 72

Memperpanjang Masa Pakai Sumber Cahaya ....................................................... 72

Informasi Peraturan dan Layanan .............................. 73

Informasi Kepatuhan ............................................................................................73

Pernyataan Kepatuhan FCC ................................................................................... 73

Pernyataan Industry Canada ................................................................................. 73

CE Konformitas untuk Negara Eropa ..................................................................... 73

Pernyataan Kepatuhan RoHS2 .............................................................................. 74

Batas Zat Berbahaya India ..................................................................................... 75

Pembuangan Produk di Akhir Masa Pakai Produk ................................................ 75

Informasi Hak Cipta ..............................................................................................76

Layanan Pelanggan ................................................................................................ 77

Jaminan terbatas ................................................................................................... 78

Pendahuluan

LS550W / LS550WH LS500W / LS500WH

Isi Paket

(LS500W/LS550W saja)

CATATAN: Kabel daya dan kabel video yang disertakan dalam paket mungkin berbeda

sesuai dengan negara Anda. Harap hubungi penyalur setempat untuk memperoleh informasi selengkapnya.

Ikhtisar Produk

Proyektor

Kontrol dan Fungsi

LS550W / LS550WH LS500W / LS500WH

Cahaya Indikator Daya Cahaya Indikator Temperatur Lampu Indikator Sumber Cahaya

Ventilasi (pembuangan udara panas)

Lensa Proyeksi

Sensor inframerah remote

Ventilasi (pembuangan udara panas)

Tombol Keterangan

[ ] Daya

[ / / / ] Tombol Keystone

[ / ] Tombol Volume

Mengganti mode proyektor antara siaga dan hidup.

Dengan manual betulkan gambar yang berubah karena proyeksinya membentuk sudut.

Menurunkan/Menaikkan tingkat volume.

Cincin Fokus

Lensa Proyeksi

EXIT

SOURCE

Sensor inframerah remote

BLANK

ENTER

COLOR MODE

Cahaya Indikator Daya Cahaya Indikator Temperatur

Lampu Indikator Sumber Cahaya

Cincin Fokus Cincin

Pembesaran

[ / / / ] Kiri/Kanan/Atas/Bawah

Memilih item menu yang diinginkan dan membuat penyesuaian saat Menu Tampilan Pada Layar (OSD) diaktifkan.

Menu • Menghidupkan atau mematikan Menu Tampilan Pada Layar Exit

(OSD).

• Kembali ke menu OSD sebelumnya, keluar dan menyimpan

pengaturan menu.

Source • Menampilkan bilah pemilihan sumber input.

• Menampilkan menu BANTUAN dengan ditekan selama

3 detik.

Blank Sembunyikan gambar layar. Enter Mengaktifkan item Menu Tampilan Pada Layar (OSD) yang

dipilih saat Menu OSD diaktifkan.

[ ] Atur Pojok

Menampilkan menu Atur Pojok.

Color Mode Menampilkan bilah pemilihan mode warna.

Port Sambungan

231 4

5 6 8

LS550W

LS550WH

AUDIO IN

LS500W

AUDIO OUT

AUDIO IN

LS500WH

AUDIO OUT

Saluran Kabel Daya AC

2 31 4 97

2 31 4 5 697

MONITOR OUT

RS-232

HDMI USB A

5V/2A OUT (SERVICE)

COMPUTER IN

2 31 4 97

HDMI USB A

5V/2A OUT (SERVICE)

RS-232

Lubang Dudukan Langit-langit

Pemasangan modul interaktif

Bilah Keamanan

Kaki Penyesuai

Port Keterangan

[1] AUDIO IN

[2] AUDIO OUT Soket output sinyal audio. [3] HDMI Port HDMI. [4] USB 5V/2A OUT (SERVICE) Port USB Type A untuk catu daya. [5] COMPUTER IN Soket input sinyal RGB (PC)/Video Component (YPbPr/

[6] MONITOR OUT Soket output sinyal RGB. [7] RS-232 Port kontrol RS-232. [8] RJ-45 Port LAN.

[9]

Soket input sinyal audio.

YCbCr).

Slot kunci antipencurian Kensington.

Remote Control

Tombol Keterangan

Kontrol dan Fungsi

Auto Sync

Source

[ / ] Tombol Keystone

Enter

Kiri/ Kanan

Atas/

Bawah

Secara otomatis menetapkan pengaturan waktu gambar terbaik pada gambar yang ditampilkan.

• Tampilkan bilah

pemilihan sumber.

• Menampilkan menu

BANTUAN dengan ditekan selama 3 detik.

Dengan manual betulkan gambar yang berubah karena proyeksinya membentuk sudut.

Menetapkan item Menu OSD terpilih.

Memilih item menu yang diinginkan dan membuat penyesuaian.

Tombol Keterangan

On/ Off

COMP

Mengganti mode antara siaga dan hidup.

Memilih sumber dari port COMPUTER IN untuk tampilan.

CATATAN: Hanya tersedia

VIDEO HDMI

Tidak tersedia.

Memilih sumber dari port HDMI untuk tampilan. Tekan tombol ini lagi untuk beralih antara dua (2) port jika tersedia.

untuk LS500W/ LS550W.

(Informasi)

Exit

Aspect

Freeze

Pattern

Blank

Menghidupkan/mematikan Menu Tampilan Pada Layar (OSD) atau kembali ke Menu OSD sebelumnya.

• Menampilkan menu

Informasi.

• Menampilkan menu

BANTUAN dengan ditekan selama 3 detik.

Keluar dan menyimpan pengaturan menu.

Menampilkan bilah pemilihan mode rasio aspek.

Mendiamkan gambar yang diproyeksikan.

Menampilkan pola tes tertanam.

Sembunyikan gambar layar.

CATATAN: Fungsi penyesuaian sudut (P33) dan keystone horizontal (P32) hanya

tersedia pada LS550W/LS550WH.

Tombol Keterangan

PgUp (Halaman naik)/ PgDn (Halaman turun)

Eco Mode

(Volume Naik)

(Volume Turun)

(Senyap)

Mengoperasikan program perangkat lunak tampilan Anda (pada PC terhubung) yang merespons perintah halaman naik/halaman turun (seperti Microsoft PowerPoint).

CATATAN: Hanya tersedia

jika sinyal input PC dipilih.

Memilih mode Eco.

Meningkatkan tingkat volume.

Menurunkan tingkat volume.

Menghidupkan/mematikan audio proyektor.

Memperbesar ukuran gambar yang diproyeksikan.

Memperkecil ukuran gambar yang diproyeksikan.

Color Mode

Menampilkan bilah pemilihan mode warna.

Jangkauan Efektif Remote Control

Untuk memastikan fungsi remote control yang benar, ikuti langkah-langkah berikut:

1. Remote control harus dipegang dalam sudut

30° tegak lurus dengan sensor inframerah remote control proyektor.

2. Jarak antara remote control dengan sensor

harus tidak boleh lebih dari 8 m (26 kaki)

Kira-kira 30°

CATATAN: Lihat gambar ilustrasi untuk tempat

sensor inframerah remote control.

Mengganti Baterai Remote Control

1. Lepaskan tutup baterai dari belakang remote control dengan menekan pegangan

jari tangan dan menggesernya turun.

2. Ambil baterai yang ada (jika perlu) lalu pasang dua baterai AAA.

CATATAN: Patuhi kutub baterai seperti yang ditunjukkan.

3. Ganti tutup baterai dengan meluruskannya dengan tempat baterai sambil

menekannya kembali pada posisinya.

CATATAN:

• Hindari meninggalkan remote control dan baterai di tempat dengan panas atau

kelembapan berlebih.

• Hanya ganti baterai dengan tipe yang sama atau ekuivalen yang dianjurkan oleh

pabrikan.

• Buang baterai bekas sesuai dengan petunjuk pabrik baterai dan peraturan

lingkungan setempat di area Anda.

• Jika baterai habis atau jika remote control tidak akan digunakan dalam waktu

yang lama, lepaskan baterainya untuk menghindari kerusakan pada remote control.

Konfigurasi Awal

Bagian ini memberikan petunjuk detail untuk mengonfigurasikan proyektor Anda.

Memilih Lokasi

Preferensi pribadi dan tata letak ruang akan menentukan lokasi pemasangan. Pertimbangan berikut ini:

• Ukuran dan Posisi layar.

• Lokasi stopkontak yang cocok.

• Lokasi dan Jarak antara proyektor dan peralatan lain.

Proyektor ini didesain untuk dipasang di salah satu dari kemungkinan tempat berikut:

1. Meja Depan

Proyektor ini diletakkan di dekat lantai di depan layar.

2. Meja Belakang

Proyektor ini diletakkan di dekat lantai di belakang layar.

CATATAN: Dibutuhkan layar proyeksi

belakang yang khusus.

3. Langit-langit Belakang

Proyektor digantungkan terbalik pada langit-langit di belakang layar.

CATATAN: Dibutuhkan layar proyeksi

belakang yang khusus.

4. Langit-langit Depan

Proyektor digantungkan terbalik pada langit-langit di depan layar.

Dimensi Proyeksi

(a)

CATATAN: Lihat "Spesifikasi" di halaman 62 mengetahui resolusi tampilan asli

proyektor ini.

• Gambar 16:10 pada Layar 16:10

• Gambar 16:10 pada Layar 4:3

(e)

(c)

(f)

(d)

(b)

CATATAN: (e) = Layar

(f) = Pusat Lensa

• Gambar 16:10 pada Layar 16:10

LS500W/LS500WH

(a) Ukuran

Layar

(b) Jarak Proyeksi (c) Ketinggian

minimum maksimum minimum maksimum

Gambar

(d) Ofset Vertikal

inci mm inci mm inci mm inci mm inci mm inci mm

30 762 39,37 1000 43,31 1100 15,90 404 0,00 0 0,00 0 60 1524 78,74 2000 86,61 2200 31,80 808 0,00 0 0,00 0 70 1778 91,86 2333 101,05 2567 37,10 942 0,00 0 0,00 0

80 2032 104,99 2667 115,49 2933 42,40 1077 0,00 0 0,00 0

90 2286 118,11 3000 129,92 3300 47,70 1212 0,00 0 0,00 0 100 2540 131,23 3333 144,36 3667 53,00 1346 0,00 0 0,00 0 110 2794 144,36 3667 158,79 4033 58,30 1481 0,00 0 0,00 0 120 3048 157,48 4000 173,23 4400 63,60 1615 0,00 0 0,00 0 130 3302 170,60 4333 187,66 4767 68,90 1750 0,00 0 0,00 0 140 3556 183,73 4667 202,10 5133 74,20 1885 0,00 0 0,00 0 150 3810 196,85 5000 216,54 5500 79,50 2019 0,00 0 0,00 0 200 5080 262,47 6667 288,71 7333 106,00 2692 0,00 0 0,00 0 250 6350 328,08 8333 360,89 9167 132,50 3365 0,00 0 0,00 0 300 7620 393,70 10000 433,07 11000 159,00 4039 0,00 0 0,00 0

LS550W/LS550WH

(a) Ukuran

Layar

inci mm inci mm inci mm inci mm inci mm inci mm

60 1524 24,84 631 24,84 631 31,80 808 3,18 81 3,18 81 70 1778 28,98 736 28,98 736 37,10 942 3,71 94 3,71 94

80 2032 33,13 841 33,13 841 42,40 1077 4,24 108 4,24 108

90 2286 37,27 947 37,27 947 47,70 1212 4,77 121 4,77 121 100 2540 41,41 1052 41,41 1052 53,00 1346 5,30 135 5,30 135 110 2794 45,55 1157 45,55 1157 58,30 1481 5,83 148 5,83 148 120 3048 49,69 1262 49,69 1262 63,60 1615 6,36 162 6,36 162 130 3302 53,83 1367 53,83 1367 68,90 1750 6,89 175 6,89 175 140 3556 57,97 1472 57,97 1472 74,20 1885 7,42 188 7,42 188 150 3810 62,11 1578 62,11 1578 79,50 2019 7,95 202 7,95 202 200 5080 82,81 2103 82,81 2103 106,00 2692 10,60 269 10,60 269 250 6350 103,52 2629 103,52 2629 132,50 3365 13,25 337 13,25 337 300 7620 124,22 3155 124,22 3155 159,00 4039 15,90 404 15,90 404

• Gambar 16:10 pada Layar 4:3

(b) Jarak Proyeksi (c) Ketinggian

minimum maksimum minimum maksimum

Gambar

(d) Ofset Vertikal

LS500W/LS500WH

(a) Ukuran

Layar

inci mm inci mm inci mm inci mm inci mm inci mm

30 762 37,14 943 40,86 1038 15,00 381 0,00 0 0,00 0

60 1524 74,28 1887 81,71 2075 30,00 762 0,00 0 0,00 0

70 1778 86,66 2201 95,33 2421 35,00 889 0,00 0 0,00 0

80 2032 99,04 2516 108,95 2767 40,00 1016 0,00 0 0,00 0

90 2286 111,42 2830 122,57 3113 45,00 1143 0,00 0 0,00 0 100 2540 123,81 3145 136,19 3459 50,00 1270 0,00 0 0,00 0 110 2794 136,19 3459 149,80 3805 55,00 1397 0,00 0 0,00 0 120 3048 148,57 3774 163,42 4151 60,00 1524 0,00 0 0,00 0 130 3302 160,95 4088 177,04 4497 65,00 1651 0,00 0 0,00 0 140 3556 173,33 4403 190,66 4843 70,00 1778 0,00 0 0,00 0 150 3810 185,71 4717 204,28 5189 75,00 1905 0,00 0 0,00 0 200 5080 247,61 6289 272,37 6918 100,00 2540 0,00 0 0,00 0 250 6350 309,51 7862 340,47 8648 125,00 3175 0,00 0 0,00 0 300 7620 371,42 9434 408,56 10377 150,00 3810 0,00 0 0,00 0

(b) Jarak Proyeksi (c) Ketinggian

minimum maksimum minimum maksimum

Gambar

(d) Ofset Vertikal

LS550W/LS550WH

(a) Ukuran

Layar

(b) Jarak Proyeksi (c) Ketinggian

minimum maksimum minimum maksimum

Gambar

(d) Ofset Vertikal

inci mm inci mm inci mm inci mm inci mm inci mm

60 1524 23,44 595 23,44 595 30,00 762 3,00 76 3,00 76 70 1778 27,34 695 27,34 695 35,00 889 3,50 89 3,50 89 80 2032 31,25 794 31,25 794 40,00 1016 4,00 102 4,00 102

90 2286 35,16 893 35,16 893 45,00 1143 4,50 114 4,50 114 100 2540 39,06 992 39,06 992 50,00 1270 5,00 127 5,00 127 110 2794 42,97 1091 42,97 1091 55,00 1397 5,50 140 5,50 140 120 3048 46,88 1191 46,88 1191 60,00 1524 6,00 152 6,00 152 130 3302 50,78 1290 50,78 1290 65,00 1651 6,50 165 6,50 165 140 3556 54,69 1389 54,69 1389 70,00 1778 7,00 178 7,00 178 150 3810 58,59 1488 58,59 1488 75,00 1905 7,50 191 7,50 191 200 5080 78,13 1984 78,13 1984 100,00 2540 10,00 254 10,00 254 250 6350 97,66 2480 97,66 2480 125,00 3175 12,50 318 12,50 318 300 7620 117,19 2977 117,19 2977 150,00 3810 15,00 381 15,00 381

CATATAN: Jika Anda bermaksud memasang proyektor secara permanen, sebaiknya

uji secara fisik ukuran dan jarak proyeksi menggunakan proyektor yang sebenarnya di tempat itu sebelum Anda memasangnya secara permanen.

Memasang Proyektor

LS550W / LS550WH

LS500W / LS500WH

CATATAN: Jika Anda membeli dudukan pihak ketiga, gunakan ukuran sekrup

yang benar. Ukuran sekrup mungkin berbeda menurut ketebalan pelat dudukan.

1. Untuk memastikan pemasangan yang paling aman, gunakan dudukan dinding

atau langit-langit ViewSonic®.

2. Pastikan sekrup yang digunakan untuk memasang dudukan ke proyektor

memenuhi spesifikasi berikut:

• Jenis sekrup: M4 x 8

• Panjang Sekrup Maksimum: 8 mm

199

CATATAN:

• Hindari memasang proyektor di dekat sumber panas.

• Jaga jarak minimal 10 cm antara langit-langit dan bagian dasar proyektor.

Mencegah Penggunaan yang Tidak Sah

Proyektor ini mempunyai beberapa fitur keamanan internal untuk mencegah pencurian, akses tidak sah, atau perubahan pengaturan yang tidak disengaja.

Menggunakan Slot Keamanan

Untuk membantu mencegah proyektor agar tidak dicuri, gunakan perangkat pengunci slot keamanan untuk mengamankan proyektor ke benda tetap.

Di bawah ini adalah contoh mengonfigurasikan perangkat pengunci slot keamanan:

CATATAN: Slot keamanan juga dapat digunakan sebagai pengikat keamanan jika

proyektor dipasang ke langit-langit.

Menggunakan Fungsi Sandi

Untuk membantu mencegah akses atau penggunaan yang tidak sah, proyektor ini menawarkan opsi keamanan sandi. Sandi ini bisa diatur melalui Menu Tampilan Pada Layar (OSD).

CATATAN: Catat sandi Anda, dan simpan di tempat yang aman.

Mengatur Sandi

1. Tekan Menu untuk membuka menu OSD dan buka: SISTEM >

Pengaturan Keamanan dan tekan Enter.

2. Soroti Pengunci Sistem dan pilih

Hidup dengan menekan / .

3. Seperti tampak pada gambar di

sebelah kanan, keempat tombol panah ( , , , ) masing-masing menyatakan 4 digit (1, 2, 3, 4). Tekan tombol anak panah untuk memasukkan sandi enam digit.

4. Konfirmasi sandi baru dengan memasukkan sandi baru lagi. Setelah sandi diatur, menu OSD kembali ke halaman Pengaturan Keamanan.

5. Tekan Exit untuk meninggalkan Menu OSD.

CATATAN: Setelah diatur, sandi yang benar harus dimasukkan setiap kali proyektor

dinyalakan.

Mengganti Sandi

1. Tekan Menu untuk membuka menu OSD dan buka: SISTEM >

Pengaturan Keamanan > Ubah sandi.

2. Tekan Enter, pesan, 'MASUKKAN SANDI AKTIF' akan muncul.

3. Masukkan sandi lama.

 Jika sandi benar, pesan 'MASUKKAN SANDI BARU' akan muncul.  Jika sandi salah, pesan sandi salah akan muncul selama 5 detik yang diikuti

dengan pesan, 'MASUKKAN SANDI AKTIF'. Anda dapat mencoba lagi atau menekan Exit untuk membatalkan.

4. Masukkan sandi baru.

5. Konfirmasi sandi baru dengan memasukkan sandi baru lagi.

6. Untuk meninggalkan menu OSD, tekan Exit.

CATATAN: Digit yang dimasukkan akan muncul di layar berupa tanda bintang (*).

Menonaktifkan Fungsi Sandi

1. Tekan Menu untuk membuka menu OSD dan buka: SISTEM >

Pengaturan Keamanan > Pengunci Sistem.

2. Tekan / untuk memilih Mati.

3. Pesan "MASUKKAN SANDI" akan ditampilkan. Masukkan sandi saat ini.

 Jika sandi benar, maka menu OSD kembali ke halaman Sandi dengan "Mati"

ditampilkan di baris Pengunci Sistem.

 Jika sandi salah, pesan sandi salah akan muncul selama 5 detik yang diikuti

dengan pesan, 'MASUKKAN SANDI AKTIF'. Anda dapat mencoba lagi atau menekan Exit untuk membatalkan.

CATATAN: Simpan sandi lama Anda, karena Anda akan memerlukannya untuk

mengaktifkan kembali fungsi sandi.

Melupakan Sandi

Jika fungsi sandi sudah diaktifkan, Anda akan diminta memasukkan sandi enam digit setiap saat Anda menyalakan proyektor. Jika sandi yang Anda masukkan salah, pesan sandi salah seperti tampak pada gambar di sebelah kanan tampil selama 5 detik, dan disusul pesan 'MASUKKAN SANDI'.

Anda dapat mencoba kembali atau jika Anda tidak ingat, Anda dapat menggunakan "Prosedur Mengingat Sandi".

CATATAN: Jika Anda memasukkan sandi salah sebanyak 5 kali secara berturut-turut,

proyektor otomatis dalam waktu singkat akan mati.

Prosedur Mengingat Sandi

1. Saat muncul pesan 'MASUKKAN SANDI

AKTIF', tekan dan tahan Auto Sync selama 3 detik. Proyektor akan menampilkan nomor berkode di layar.

2. Catat nomornya lalu matikan proyektor

Anda.

3. Mintalah bantuan dari pusat layanan

setempat untuk menguraikan kode nomor. Anda kemungkinan diharuskan memberikan bukti dokumen pembelian untuk memverifikasi Anda adalah pengguna yang sah proyektor tersebut.

Mengunci Tombol Kontrol

Dengan tombol kontrol pada proyektor yang terkunci, Anda dapat mencegah agar pengaturan tidak diubah secara tidak sengaja (oleh anak-anak, misalnya).

CATATAN: Jika Kunci Tombol Panel Hidup, maka tidak ada tombol kontrol yang akan

beroperasi kecuali Daya.

1. Tekan Menu untuk membuka menu OSD dan buka: SISTEM > Kunci Tombol Panel.

2. Tekan / untuk memilih Hidup.

3. Pilih Ya dan tekan Enter untuk mengonfirmasikan.

4. Untuk membuka kunci tombol panel, tekan dan tahan pada remote control

atau proyektor selama 3 detik.

CATATAN: Anda juga dapat menggunakan remote control untuk masuk ke menu

SISTEM > Kunci Tombol Panel dan memilih Mati.

Membuat Sambungan

AUDIO IN

AUDIO OUT

HDMI

Bagian ini memandu Anda dalam menyambungkan proyektor dengan peralatan lain.

Menyambungkan ke Daya

1. Sambungkan kabel daya ke jack AC IN di bagian belakang proyektor.

2. Colokkan kabel daya ke stopkontak.

CATATAN: Saat memasang proyektor, gunakan sekring yang mudah diakses pada

perkabelan tetap, atau sambungkan steker ke stopkontak yang mudah diakses di dekat unit. Jika terjadi kesalahan selama pengoperasian proyektor, gunakan sekring untuk mematikan catu daya, atau cabut steker.

Menyambungkan ke Sumber Komputer

CATATAN: Fungsi ini hanya tersedia untuk LS500W/LS550W.

Sambungan VGA

Sambungkan satu ujung kabel VGA ke port VGA perangkat komputer Anda. Kemudian sambungkan ujung kabel lainnya ke port COMPUTER IN proyektor.

CATATAN: Beberapa notebook tidak mengaktifkan tampilan eksternalnya secara

otomatis ketika disambungkan ke proyektor. Anda mungkin harus menyesuaikan pengaturan proyeksi notebook Anda.

Sambungan VGA Out

Setelah membuat koneksi VGA, sambungkan satu ujung kabel VGA ke port VGA monitor Anda. Kemudian sambungkan ujung kabel lainnya ke port MONITOR OUT proyektor.

Menyambungkan ke Sumber Video/Komputer

Sambungan HDMI

Sambungkan satu ujung kabel HDMI ke port HDMI perangkat video/komputer Anda. Kemudian sambungkan ujung kabel lainnya ke port HDMI proyektor.

Menyambungkan Audio

Proyektor ini dilengkapi dengan speaker, tetapi, Anda juga dapat menyambungkan speaker eksternal ke port AUDIO OUT proyektor.

CATATAN: Output audio dikontrol oleh pengaturan Volume dan Senyap proyektor.

CATATAN: Untuk sinyal digital DVI ke HDMI, jika sinyal DVI tidak standar, jack

AUDIO IN tidak dapat berfungsi.

Ilustrasi sambungan di bawah ini hanya untuk referensi. Jack penghubung yang tersedia pada proyektor berbeda-beda untuk setiap model proyektor. Beberapa kabel mungkin tidak disertakan dengan proyektor ini. Kabel tersebut dijual bebas di toko elektronik.

LS500WH

LS500W

LS550WH

LS550W

AUDIO IN

AUDIO OUT

AUDIO IN

AUDIO OUT

HDMI USB A

5V/2A OUT (SERVICE)

COMPUTER IN

MONITOR OUT

RS-232

Pengoperasian

Menghidupkan/Mematikan Proyektor

Menghidupkan Proyektor

1. Tekan tombol Daya untuk menghidupkan proyektor.

2. Sumber cahaya akan menyala, dan "Nada Dering Sistem Hidup/Mati" akan

diputar.

3. Lampu Indikator Daya terus menyala hijau ketika proyektor Hidup.

CATATAN:

• Jika proyektor masih panas karena penggunaan sebelumnya, maka proyektor akan menjalankan kipas pendingin selama sekitar 90 detik sebelum mengaktifkan sumber cahaya.

• Untuk memelihara masa pakai sumber cahaya, setelah Anda menghidupkan proyektor, tunggu minimal lima (5) menit sebelum mematikan.

4. Hidupkan semua peralatan terhubung, yaitu. notebook, dan proyektor akan

mulai mencari sumber input.

CATATAN: Jika proyektor mendeteksi sumber input, Bilah Pemilihan Sumber akan

muncul. Jika sumber input tidak terdeteksi, pesan, 'Tidak Ada Sinyal' akan muncul.

Aktivasi Pertama Kali

Jika proyektor diaktifkan untuk pertama kalinya, pilih bahasa OSD dengan mengikuti petunjuk pada layar.

Mematikan Proyektor

1. Tekan tombol Daya atau Off atau Mati dan pesan konfirmasi akan muncul untuk

meminta Anda menekan tombol Daya atau Off untuk kedua kalinya. Selain itu, Anda dapat menekan sembarang tombol untuk membatalkan.

CATATAN: Jika Anda tidak memberi respons dalam beberapa detik setelah

penekanan pertama, pesan tersebut akan hilang.

2. Setelah proses pendinginan selesai, "Nada Dering Sistem Hidup/Mati" akan

diputar.

3. Putuskan kabel daya dari stopkontak jika proyektor tidak akan digunakan dalam

jangka waktu lama.

CATATAN:

• Untuk melindungi sumber cahaya, proyektor tidak akan merespons perintah selama proses pendinginan.

• Jangan mencabut kabel daya sebelum proyektor benar-benar mati.

Memilih Sumber Input

Proyektor ini dapat disambungkan ke beberapa perangkat sekaligus. Tetapi, proyektor hanya dapat menampilkan satu layar penuh pada saat yang sama.

Jika Anda ingin proyektor secara otomatis mencari sumber Input, pastikan fungsi Pencarian Otomatis Cepat dalam menu SISTEM adalah Hidup. (Hanya untuk LS500W/LS550W)

Sumber Input juga dapat dipilih secara manual dengan menekan tombol pemilihan sumber pada remote control, atau dengan menelusuri sumber input yang ada.

Untuk memilih input secara manual, lakukan langkah berikut:

1. Tekan Source, dan menu pemilihan sumber akan muncul.

2. Tekan / berkali-kali sampai sinyal yang diinginkan terpilih lalu tekan Enter.

3. Setelah terdeteksi, informasi sumber terpilih akan muncul di layar selama

beberapa detik.

CATATAN: Jika ada beberapa perangkat yang disambungkan ke proyektor, ulangi

langkah 1-2 untuk mencari sumber lainnya.

Menyesuaikan Gambar yang Diproyeksikan

LS500WH

LS550WH

LS500WH

Menyesuaikan Tinggi Proyektor dan Sudut Proyeksi

Proyektor ini dilengkapi dengan satu (1) kaki penyesuai. Menyesuaikan kaki akan mengubah tinggi proyektor dan sudut proyeksi proyektor. Sesuaikan kaki-kaki dengan hati-hati untuk menyesuaikan posisi gambar yang diproyeksikan.

Menyesuaikan Gambar Secara Otomatis

Kadang-kadang, Anda mungkin harus memperbaiki kualitas gambar. Untuk melakukan hal ini, tekan Auto Sync pada remote control. Dalam waktu lima (5) detik, fungsi Penyesuaian Otomatis Pintar (Intelligent Auto Adjustment) internal akan menyesuaikan kembali nilai Frekuensi dan Clock untuk memberikan kualitas gambar terbaik.

Setelah selesai, informasi sumber aktif akan muncul di sudut kiri atas selama tiga (3) detik.

CATATAN: Fungsi ini hanya tersedia jika sumber Input PC D-Sub (RGB analog/

COMPUTER IN) dipilih.

Menyempurnakan Ukuran dan Kejernihan Gambar

Untuk menyesuaikan gambar yang diproyeksikan ke ukuran yang Anda perlukan, putar Cincin Pembesaran.

LS500W/

Untuk meningkatkan kejernihan gambar, putar Cincin Fokus.

LS550W/

LS500W/

Memperbaiki keystone

MENU EXIT

SOURCE

ENTER

BLANK

COLOR MODE

Keystoning merujuk pada keadaan gambar yang diproyeksikan menjadi trapesium karena proyeksi bersudut. Untuk mengoreksi hal ini, di samping menyesuaikan ketinggian proyektor, Anda mungkin juga:

1. Gunakan tombol keystone pada proyektor atau remote control untuk

menampilkan halaman keystone.

2. Setelah halaman keystone ditampilkan, tekan untuk mengoreksi keystone

di bagian atas gambar. Tekan untuk memperbaiki keystone di bagian bawah gambar. Tekan untuk memperbaiki keystone di bagian bawah gambar. Tekan untuk memperbaiki keystone di sisi kanan gambar. Tekan untuk memperbaiki keystone di sisi kiri gambar.

LS500W / LS500WHLS550W / LS550WH

Menyesuaikan 4 sudut

CATATAN: Fungsi ini hanya tersedia untuk LS550W/LS550WH.

Anda dapat secara manual menyesuaikan bentuk dan ukuran gambar persegi panjang yang tidak rata di semua sisinya.

1. Untuk menampilkan halaman Atur Pojok,

Anda dapat melakukan salah satu hal berikut:

• Tekan .

• Buka menu OSD dan buka menu

TAMPILAN > Atur Pojok lalu tekan Enter.

Halaman Atur Pojok ditampilkan.

2. Gunakan / / / untuk memilih sudut

yang ingin Anda sesuaikan dan tekan Enter.

3. Gunakan / untuk memilih metode penyesuaian

Menunjukkan sudut yang Anda pilih.

yang cocok bagi kebutuhan Anda dan tekan Enter.

4. Seperti yang ditunjukkan pada layar ( / untuk

penyesuaian sudut 45 derajat dan / / / untuk penyesuaian sudut 90 derajat), tekan

/ / / guna menyesuaikan bentuk dan

ukurannya. Anda dapat menekan Menu atau Exit untuk kembali ke langkah sebelumnya. Tekan lama selama 2 detik pada Enter untuk mereset pengaturan pada sudut yang Anda pilih.

CATATAN:

• Menyesuaikan keystone akan mereset pengaturan Atur Pojok.

• Setelah pengaturan Atur Pojok diubah, beberapa rasio aspek atau pewaktuan tidak tersedia. Apabila itu terjadi, reset pengaturan pada 4 sudut semuanya.

Menyembunyikan Gambar

Untuk menarik perhatian penuh hadirin pada penyaji, Anda dapat menggunakan Blank pada proyektor atau remote control untuk menyembunyikan gambar layar. Tekan sembarang tombol pada proyektor untuk memulihkan gambar.

HATI-HATI: Jangan menghalangi lensa proyeksi karena hal ini dapat menyebabkan

benda yang menghalangi tersebut menjadi panas dan cacat atau bahkan dapat menyebabkan kebakaran.

Mengontrol Proyektor melalui Lingkungan LAN

LS550WH

LS550W

CATATAN: Fungsi ini hanya tersedia untuk LS550W/LS550WH.

Proyektor ini mendukung perangkat lunak Crestron®. Dengan pengaturan yang benar untuk menu Pengaturan Kontrol Lan, Anda dapat mengelola proyektor dari komputer menggunakan browser web jika komputer dan proyektor terhubung denga tepat ke jaringan lokal yang sama.

Mengonfigurasikan Pengaturan Kontrol LAN

• Jika Anda berada di lingkungan DHCP:

1. Ambil kabel RJ45 dan hubungkan satu ujung ke jack input LAN RJ45 proyektor

dan ujung lainnya ke port RJ45.

2. Buka menu OSD dan buka menu TINGKAT LANJUT > Pengaturan Kontrol Lan. Tekan Enter untuk menampilkan halaman Pengaturan Kontrol Lan. Atau Anda dapat menekan Network untuk membuka menu Pengaturan Kontrol Lan secara langsung.

3. Soroti Pengaturan LAN dan tekan / untuk memilih DHCP AKTIF.

4. Tekan untuk menyoroti Terapkan dan tekan Enter.

5. Harap tunggu sekitar 15 - 20 detik, lalu masuk kembali ke halaman

Pengaturan LAN. Pengaturan Alamat IP Proyektor, Subnet Mask, Gateway Default, Server DNS akan ditampilkan. Pastikan alamat IP ditampilkan

di baris Alamat IP Proyektor.

CATATAN:

• Jika Alamat IP Proyektor tetap belum muncul, hubungi administrator jaringan Anda.

• Jika kabel RJ45 tidak terhubung dengan benar, pengaturan Alamat IP Proyektor,

Subnet Mask, Gateway Default dan Server DNS akan tampil 0.0.0.0. Pastikan

kabel terhubung dengan benar dan lakukan prosedur di atas lagi.

• Jika Anda harus terhubung ke proyektor dalam mode siaga, setel

Kontrol LAN Siaga ke Hidup dalam menu TINGKAT LANJUT > Pengaturan Kontrol Lan.

• Jika Anda berada di lingkungan non-DHCP:

1. Ulangi langkah 1-2 di atas.

2. Soroti Pengaturan LAN dan tekan / untuk memilih IP Statis.

3. Hubungi administrator ITS Anda untuk memperoleh informasi mengenai pengaturan Alamat IP Proyektor, Subnet Mask, Gateway Default, Server DNS.

4. Tekan untuk memilih item yang ingin Anda ubah dan tekan Enter.

5. Tekan / untuk memindahkan kursor dan tekan / untuk memasukkan

nilai.

6. Untuk menyimpan pengaturan, tekan Enter. Jika Anda tidak ingin menyimpan pengaturan, tekan Exit.

7. Tekan untuk menyoroti Terapkan dan tekan Enter.

CATATAN:

• Jika kabel RJ45 tidak terhubung dengan benar, pengaturan Alamat IP Proyektor,

Subnet Mask, Gateway Default, Server DNS akan tampil 0.0.0.0. Pastikan kabel

terhubung dengan benar dan lakukan prosedur di atas lagi.

• Jika Anda harus terhubung ke proyektor dalam mode siaga, pastikan Anda telah memilih IP Statis dan memperoleh informasi Alamat IP Proyektor, Subnet Mask,

Gateway Default dan Server DNS saat proyektor menyala.

Fungsi Menu

Bagian ini akan memperkenalkan Menu Tampilan Pada Layar (OSD) dan opsinya.

Operasi Menu Tampilan Pada Layar (OSD) Umum

CATATAN: Tangkapan layar OSD dalam manual ini hanya untuk referensi dan

mungkin berbeda dengan desain yang sebenarnya. Sebagian pengaturan OSD mungkin tidak tersedia. Harap lihat OSD yang sebenarnya di proyektor Anda.

Proyektor ini dilengkapi dengan Menu Tampilan Pada Layar (OSD) untuk membuat berbagai penyesuaian. Ini dapat diakses dengan menekan Menu pada proyektor atau remote control.

1. Tekan / untuk memilih menu utama. Kemudian tekan Enter atau gunakan

/ untuk mengakses daftar submenu.

2. Tekan / untuk memilih opsi menu. Kemudian tekan Enter untuk

menampilkan submenunya, atau tekan / untuk menyesuaikan/memilih pengaturan.

CATATAN: Beberapa opsi submenu mungkin mempunyai submenu lainnya. Untuk

masuk ke masing-masing submenu, tekan Enter. Gunakan / atau

/ untuk menyesuaikan/memilih pengaturan.

Pohon Menu Tampilan Pada Layar (OSD)

Menu Utama Submenu Opsi Menu

TAMPILAN

Rasio Aspek Otomatis

4:3

16:9

16:10

Asli

Keystone

Atur Pojok

Posisi

Keystone V Otomatis

Vertikal

Horizontal

Kanan Atas

Kiri Atas

Kanan Bawah

Kiri Bawah

X: -5~5, Y: -5~5

Mati/Hidup

+36~-40 +40~-40

+40~-40

Fase

Ukuran H.

Pembesaran 0,8X~2,0X

LebihPindai Mati/1/2/3/4/5

3X Fast Input Tidak aktif

0~31

-15~15

Aktif

Menu Utama Submenu Opsi Menu

GAMBAR

Mode Warna Paling Cerah

Presentasi

Standar

Foto

Film

Pengguna 1

Pengguna 2

Kecerahan 0~100

Kontras -50~50

Suhu Warna 9300K/7500K/6500K

Tambah Merah 0~100

Tambah Hijau 0~100

Tambah Biru 0~100

Lanjutan

Atur Ulang Pengaturan Warna

Ofset Merah -50~+50

Ofset Hijau -50~+50

Ofset Biru -50~+50

Warna

Semburat

Ketajaman

Gamma 1,8/2,0/2,2/2,35/

Noise Reduction

Manajemen Warna Warna primer

Setel ulang

Batalkan

-50~50

0~31

2,5/Cubic/sRGB

0~31

Corak Warna

Kejenuhan

Penerimaan

Menu Utama Submenu Opsi Menu

Hidup Otomatis Sinyal Nonaktifkan/

VGA /HDMI / Semua

CEC Nonaktifkan/

Aktifkan

Menghidupkan Langsung Nonaktifkan/

Aktifkan

Enrgi Cerdas Mati Otomatis Nonaktifkan/

10 mnt/20 mnt/ 30 mnt

Pengatur Waktu Tidur Nonaktifkan/

30 mnt/1 jam/ 2 jam/3 jam/4 jam/ 8 jam/12 jam

Hemat Daya Nonaktifkan/

Aktifkan

Pengaturan Siaga

Daya USB A Hidup

Loop Through VGA

Pemintasan Audio Mati/Hidup

Mati

Mati/Hidup

Menu Utama Submenu Opsi Menu

DASAR

Pengaturan Audio Senyap Mati/Hidup

Volume Audio 0~20

Nada Dering Sistem Hidup/Mati

Pengatur Waktu Presentasi

Pola Mati

Periode Pengatur Waktu 1~240 m

Tampilan Pengatur Waktu

Posisi Pengatur Waktu Kiri Atas/Kiri Bawah/

Arah penghitungan pengatur waktu

Pengingat Bersuara Mati/Hidup

Mulai Hitung/Mati

Mati/Hidup

Selalu/1 mnt/2 mnt/ 3 mnt/Tidak Pernah

Kanan Atas/ Kanan Bawah

Hitung Mundur/ Hitung Maju

Kartu Tes

Pengatur Waktu Kosong

Pesan Mati

Layar Pembuka Hitam

Nonaktifkan/5 mnt/10 mnt/15 mnt/20 mnt/ 25 mnt/30 mnt

Hidup

Biru

ViewSonic

Menu Utama Submenu Opsi Menu

TINGKAT LANJUT

Pengaturan 3D Format 3D Otomatis

Mati

Urutan Bingkai

Kemasan Rangka

Atas-Bawah

Berdampingan

Pembalikan Penyelarasan 3D

Smpan Pengaturan 3D Ya/Tidak

Pengaturan HDMI Format HDMI Otomatis/RGB/YUV

Kisaran HDMI Otomatis/

Pengaturan Kontrol

Pengaturan LAN DHCP AKTIF/IP Statis

Nonaktifkan/ Balikkan

Disempurnkan/ Normal

Lan

Pngaturan smbr cahaya

Alamat IP Proyektor

Subnet Mask

Gateway Default

Server DNS

Kontrol LAN Siaga Mati/Hidup

Terapkan

Mode smber cahaya Normal/Eco/

Hitam Dinamis 1/ Hitam Dinamis 2

Atur Ulang Usia (Jam) Smbr Cahaya

Informasi Usia (Jam) Smbr Cahaya

Setel ulang/Batalkan

Waktu Pemakaian Smbr Cahaya

Normal

Atur Ulang Pengaturan

Eco

Hitam Dinamis 1

Hitam Dinamis 2

Setel ulang

Batalkan

Menu Utama Submenu Opsi Menu

SISTEM

Bahasa Pemilihan Multibahasa OSD

Posisi Proyektor Meja Depan

Meja Belakang

Langit-langit Belakang

Langit-langit Depan

Pengaturan Menu Waktu Tampilan Menu 5 dtk/10 dtk/

15 dtk/20 dtk/ 25 dtk/30 dtk

Posisi Menu Pusat/Kiri Atas/

Kanan Atas/ Kiri Bawah/ Kanan Bawah

Mode Ketinggian Tinggi

Pencarian Otomatis

Mati

Hidup

Mati

Cepat

Pengaturan Keamanan

Kunci Tombol Panel Mati

Kode Remote Control 1/2/3/4/5/6/7/8

Metode Kontrol RS-232

Kecepatan Transfer Data

Hidup

Ubah sandi

Pengunci Sistem Mati/Hidup

Hidup

USB

2400/4800/9600/14400/19200/ 38400/57600/115200

Menu Utama Submenu Opsi Menu

Informasi

Sumber

Mode Warna

Resolusi

Sistem Warna

Alamat IP

Alamat MAC

Versi Firmware

3X Fast Input

S/N

CATATAN: Fungsi tersedia di LS550W/LS550WH.

Fungsi tersedia di LS500W/LS550W.

Menu TAMPILAN

1. Tekan tombol Menu untuk menampilkan Tampilan Pada Layar (OSD).

2. Tekan / untuk memilih menu TAMPILAN. Kemudian tekan Enter atau gunakan / untuk mengakses menu TAMPILAN.

3. Tekan / untuk memilih opsi menu. Kemudian tekan Enter untuk

menampilkan submenunya, atau tekan / untuk menyesuaikan/memilih pengaturan.

CATATAN: Beberapa opsi submenu mungkin mempunyai submenu lainnya. Untuk

masuk ke masing-masing submenu, tekan Enter. Gunakan / atau

/ untuk menyesuaikan/memilih pengaturan.

Opsi Menu Keterangan

Rasio Aspek

Otomatis Mengubah ukuran gambar secara proporsional untuk menyesuaikan resolusi asli proyektor dalam hal lebar horizontalnya. Ini cocok untuk gambar masuk baik dengan rasio aspek 4:3 atau 16:9 dan Anda ingin memaksimalkan layar tanpa mengubah rasio aspek gambar.

4:3 Menskala gambar sehingga gambar ditampilkan di tengah layar dengan rasio aspek 4:3. Ini paling cocok untuk gambar 4:3 seperti monitor komputer, TV definisi standar dan film DVD dengan rasio aspek 4:3, karena rasio aspek ini menampilkan gambar tersebut tanpa perubahan aspek.

16:9 Menskala gambar sehingga gambar ditampilkan di tengah layar dengan rasio aspek 16:9. Ini paling cocok untuk gambar yang sudah dalam aspek 16:9, seperti TV definisi tinggi, karena rasio aspek ini menampilkan gambar tersebut tanpa perubahan aspek.

Keystone

Atur Pojok

Posisi

16:10 Menskala gambar sehingga gambar ditampilkan di tengah layar dengan rasio aspek 16:10. Ini paling cocok untuk gambar yang sudah dalam aspek 16:10, karena rasio aspek ini menampilkan gambar tersebut tanpa perubahan aspek.

Asli Memproyeksikan gambar sebagaimana resolusi aslinya, dan mengubah ukurannya agar sesuai di dalam area tampilan. Untuk sinyal input dengan resolusi rendah, gambar yang diproyeksikan akan ditampilkan dalam ukuran aslinya.

Menyesuaikan situasi keystone di mana keadaan gambar yang diproyeksikan menjadi trapesium karena proyeksi miring.

Menyesuaikan bentuk dan ukuran gambar persegi panjang yang tidak rata di semua sisinya.

Menyesuaikan posisi gambar yang diproyeksikan.

CATATAN:

• Fungsi ini hanya tersedia bila sinyal input PC dipilih.

Fase

• Rentang penyesuaian mungkin berbeda pada pewaktuan yang berbeda.

Menyesuaikan fase clock untuk memperkecil perubahan gambar.

CATATAN: Fungsi ini hanya tersedia bila sinyal input PC dipilih.

Opsi Menu Keterangan

Ukuran H.

Pembesaran

LebihPindai

3X Fast Input

Menyesuaikan lebar horizontal gambar.

CATATAN: Fungsi ini hanya tersedia bila sinyal input PC dipilih.

Memperbesar gambar yang diproyeksikan dan memungkinkan Anda mengarahkan gambar.

Menyesuaikan tingkat lebihpindai dari 0 hingga 5.

CATATAN: Fungsi ini hanya tersedia bila sinyal Composite Video

atau HDMI dipilih.

Fungsi ini menguntungkan untuk pengurangan frame rate. Waktu respons cepat dalam pewaktuan asli dapat tercapai. Jika diaktifkan, pengaturan berikut akan kembali ke nilai pengaturan awal pabrik: Rasio Aspek, Posisi, Pembesaran, LebihPindai.

CATATAN: Fungsi ini hanya tersedia bila sinyal input pewaktuan asli

dipilih.

Menu GAMBAR

1. Tekan tombol Menu untuk menampilkan Tampilan Pada Layar (OSD).

2. Tekan / untuk memilih menu GAMBAR. Kemudian tekan Enter atau gunakan

/ untuk mengakses menu GAMBAR.

3. Tekan / untuk memilih opsi menu. Kemudian tekan Enter untuk

menampilkan submenunya, atau tekan / untuk menyesuaikan/memilih pengaturan.

CATATAN: Beberapa opsi submenu mungkin mempunyai submenu lainnya. Untuk

masuk ke masing-masing submenu, tekan Enter. Gunakan / atau

/ untuk menyesuaikan/memilih pengaturan.

Opsi Menu Keterangan

Mode Warna

Paling Cerah Memaksimalkan kecerahan gambar yang diproyeksikan. Mode ini cocok untuk tempat yang membutuhkan kecerahan sangat tinggi, seperti menggunakan proyektor dalam ruangan yang terangnya cukup baik.

Presentasi Didesain untuk presentasi pada lingkungan siang hari guna mencocokkan PC dan warna notebook.

Standar Didesain untuk keadaan normal dalam lingkungan siang hari.

Foto Didesain untuk menampilkan foto.

Film Untuk memutar film berwarna, klip video dari kamera digital atau DV melalui input PC untuk memperoleh pengalaman melihat yang terbaik di lingkungan gelap (sedikit cahaya).

Pengguna 1/Pengguna 2 Mengembalikan setelan yang dipersonalisasikan. Setelah Pengguna 1/Pengguna 2 dipilih, sebagian submenu pada menu GAMBAR dapat disesuaikan, sesuai dengan sumber input yang dipilih.

Kecerahan

Kontras

Suhu Warna

Semakin tinggi nilainya, semakin cerah gambarnya. Sesuaikan opsi ini agar area hitam gambar tampak seperti hitam dan detail di area gelap lebih nyata.

Gunakan ini untuk mengatur tingkat puncak putih setelah Anda sebelumnya menyesuaikan pengaturan Kecerahan.

Ada beberapa pengaturan temperatur warna prasetel (9300K, 7500K, 6500K) yang tersedia. Pengaturan yang tersedia dapat bervariasi sesuai dengan preferensi pribadi.

Untuk mengatur temperatur warna kustom, Anda dapat menyesuaikan lagi item berikut:

Tambah Merah/Tambah Hijau/Tambah Biru Menyesuaikan tingkat kontras pada warna Merah, Hijau dan Biru.

Ofset Merah/Ofset Hijau/Ofset Biru Menyesuaikan tingkat kecerahan Merah, Hijau dan Biru.

Opsi Menu Keterangan

Lanjutan

Warna Pengaturan lebih rendah menghasilkan warna yang kurang jenuh. Jika pengaturan terlalu tinggi, maka warna tersebut akan berlebihan yang membuat gambar menjadi tidak realistis.

Semburat Nilai yang lebih tinggi akan membuat gambar lebih kehijauan sedangkan nilai yang lebih rendah akan membuat gambar kemerahan.

Ketajaman Nilai yang lebih tinggi akan mempertajam gambar, sedangkan nilai yang lebih rendah akan melembutkan gambar.

Gamma Gamma merujuk pada tingkat kecerahan tingkat abu-abu proyektor.

Noise Reduction Fungsi ini mengurangi noise gambar listrik yang disebabkan oleh pemutar media lainnya. Dengan pengaturan yang lebih tinggi, maka noise akan berkurang. (Tidak tersedia apabila sinyal input adalah HDMI.)

Atur Ulang Pengaturan Warna

Manajemen Warna Hanya pada pemasangan yang permanen dengan tingkat pencahayaan terkontrol seperti ruang panitia, ruang kuliah atau home theater, maka sebaiknya dipertimbangkan untuk dilakukan pengaturan warna. Pengaturan warna dapat memberikan pengaturan kontrol warna yang baik untuk memungkinkan bila Anda butuhkan dapat dihasilkan tiruan warna lebih akurat. Pilih Warna primer terlebih dulu dan sesuaikan rentang/nilainya dalam Corak Warna, Kejenuhan dan Penerimaan.

Mengembalikan pengaturan gambar saat ini ke nilai pengaturan awal pabrik.

Menu PENGELOLAAN DAYA

1. Tekan tombol Menu untuk menampilkan Tampilan Pada Layar (OSD).

2. Tekan / untuk memilih menu PENGELOLAAN DAYA. Kemudian tekan Enter atau gunakan / untuk mengakses menu PENGELOLAAN DAYA.

3. Tekan / untuk memilih opsi menu. Kemudian tekan Enter untuk

menampilkan submenunya, atau tekan / untuk menyesuaikan/memilih pengaturan.

CATATAN: Beberapa opsi submenu mungkin mempunyai submenu lainnya. Untuk

masuk ke masing-masing submenu, tekan Enter. Gunakan / atau

/ untuk menyesuaikan/memilih pengaturan.

Opsi Menu Keterangan

Hidup Otomatis

Sinyal Pilih VGA/HDMI untuk menghidupkan proyektor secara otomatis setelah sinyal VGA/HDMI dialirkan melalui kabel VGA/HDMI. Anda juga dapat memilih Semua dan proyektor akan hidup secara otomatis setelah menerima sinyal VGA atau HDMI.

CEC Proyektor ini mendukung fungsi CEC (Consumer Electronics Control) untuk operasi sinkronisasi daya hidup/mati melalui sambungan HDMI. Yaitu, jika perangkat yang juga mendukung fungsi CEC disambungkan ke input HDMI proyektor, apabila daya proyektor dimatikan, daya perangkat terhubung juga akan dimatikan secara otomatis. Bila daya perangkat tersambung dihidupkan, maka daya proyektor akan dihidupkan secara otomatis.

CATATAN:

• Agar fungsi CEC bekerja dengan benar, pastikan perangkat terhubung dengan benar ke input HDMI proyektor melalui kabel HDMI, dan fungsi CEC perangkat tersebut dihidupkan.

Enrgi Cerdas

• Bergantung pada perangkat yang terhubung, fungsi CEC mungkin tidak bekerja.

Menghidupkan Langsung Memungkinkan proyektor menyala secara otomatis setelah daya dialirkan melalui kabel daya.

Mati Otomatis Memungkinkan proyektor mati secara otomatis setelah periode waktu yang ditetapkan setelah tidak ada sumber input terdeteksi untuk mencegah masa pakai sumber cahaya yang sia-sia.

Pengatur Waktu Tidur Memungkinkan proyektor mati secara otomatis setelah periode waktu yang ditetapkan untuk mencegah masa pakai sumber cahaya yang sia-sia.

Hemat Daya Menurunkan konsumsi daya jika tidak ada input terdeteksi. Jika Aktifkan dipilih, mode sumber cahaya proyektor akan berubah menjadi mode Eco setelah tidak ada sinyal yang terdeteksi selama lima (5) menit. Ini juga akan membantu mencegah pemborosan masa pakai sumber cahaya yang tidak perlu.

Opsi Menu Keterangan

Pengaturan Siaga

Daya USB A

Fungsi di bawah ini tersedia dalam mode siaga (dicolokkan tapi tidak dihidupkan).

Loop Through VGA Jika memilih Hidup, proyektor mengeluarkan sinyal yang hanya diterima dari COMPUTER IN.

Pemintasan Audio Jika memilih Hidup, proyektor mengeluarkan sinyal audio apabila soket AUDIO IN dan AUDIO OUT tersambung dengan benar ke perangkat yang tepat.

Apabila Hidup, port USB Type A dapat menyuplai daya, dan Metode Kontrol secara otomatis akan beralih ke RS-232.

Menu DASAR

1. Tekan tombol Menu untuk menampilkan Tampilan Pada Layar (OSD).

2. Tekan / untuk memilih menu DASAR. Kemudian tekan Enter atau gunakan

/ untuk mengakses menu DASAR.

3. Tekan / untuk memilih opsi menu. Kemudian tekan Enter untuk

menampilkan submenunya, atau tekan / untuk menyesuaikan/memilih pengaturan.

CATATAN: Beberapa opsi submenu mungkin mempunyai submenu lainnya. Untuk

masuk ke masing-masing submenu, tekan Enter. Gunakan / atau

/ untuk menyesuaikan/memilih pengaturan.

Opsi Menu Keterangan

Pengaturan Audio

Pengatur Waktu Presentasi

Senyap Pilih Hidup untuk sementara menonaktifkan speaker internal proyektor atau volume yang dikeluarkan dari jack output audio.

Volume Audio Menyesuaikan tingkat volume speaker internal proyektor atau volume yang dikeluarkan dari jack output audio.

Nada Dering Sistem Hidup/Mati Menghidupkan/mematikan nada dering selama proses menghidupkan dan mematikan.

Pengatur waktu presentasi dapat menunjukkan waktu presentasi pada layar untuk membantu Anda mencapai manajemen waktu yang lebih baik ketika memberi presentasi.

Periode Pengatur Waktu Mengatur periode pengatur waktu. Jika pengatur waktu sudah aktif, pengatur waktu tersebut akan diaktifkan kembali apabila Periode Pengatur Waktu Periode Pengatur Waktu disetel ulang.

Tampilan Pengatur Waktu Memungkinkan Anda memutuskan apakah ingin menampilkan timer di layar selama salah satu periode pengatur waktu berikut:

 Selalu: Menampilkan pengatur waktu pada layar di

sepanjang waktu presentasi.

 1 mnt/2 mnt/3 mnt: Menampilkan pengatur waktu pada

layar dalam 1/2/3 menit terakhir.

 Tidak Pernah: Menyembunyikan timer di sepanjang waktu

presentasi.

Posisi Pengatur Waktu Mengatur posisi pengatur waktu.

Arah penghitungan pengatur waktu Mengatur arah penghitungan yang diinginkan antara:

 Hitung Mundur: Mundur dari waktu prasetel ke 0.  Hitung Maju: Maju dari 0 ke waktu prasetel.

Pengingat Bersuara Memungkinkan Anda memutuskan apakah ingin mengaktifkan pengingat suara. Setelah diaktifkan, maka akan terdengar suara beep dua kali pada 30 detik terakhir waktu penghitungan mundur/ maju, dan terdengar suara beeb tiga kali ketika waktu habis.

Mulai Hitung/Mati Pilih Mulai Hitung untuk mengaktifkan timer. Pilih Mati untuk membatalkannya.

Pola

Membantu menyesuaikan ukuran dan fokus gambar, dan memeriksa distorsi gambar yang diproyeksikan.

Opsi Menu Keterangan

Pengatur Waktu Kosong

Pesan Layar Pembuka

Memungkinkan proyektor mengembalikan gambar secara otomatis setelah beberapa lama jika tidak ada tindakan yang diambil pada layar kosong. Untuk mengakses layar blank, tekan

Blank pada proyektor atau remote control.

CATATAN: Jangan menghalangi lensa proyeksi karena hal

ini dapat menyebabkan benda yang menghalangi tersebut menjadi panas dan cacat atau bahkan dapat menyebabkan kebakaran.

Mengatur pesan pengingat Hidup atau Mati. Memilih layar logo yang akan tampil selama proyektor dimulai.

Menu TINGKAT LANJUT

1. Tekan tombol Menu untuk menampilkan Tampilan Pada Layar (OSD).

2. Tekan / untuk memilih menu TINGKAT LANJUT. Kemudian tekan Enter atau gunakan / untuk mengakses menu TINGKAT LANJUT.

3. Tekan / untuk memilih opsi menu. Kemudian tekan Enter untuk

menampilkan submenunya, atau tekan / untuk menyesuaikan/memilih pengaturan.

CATATAN: Beberapa opsi submenu mungkin mempunyai submenu lainnya. Untuk

masuk ke masing-masing submenu, tekan Enter. Gunakan / atau

/ untuk menyesuaikan/memilih pengaturan.

Opsi Menu Keterangan

Pengaturan 3D

Proyektor ini menghadirkan fungsi 3D yang memungkinkan Anda menikmati film 3D, video dan acara olahraga dengan cara lebih realistis dengan mempersembahkan kedalaman gambar. Anda harus memakai sepasang kacamata 3D untuk melihat gambar 3D.

Format 3D Setelan bakunya adalah Otomatis lalu proyektor dengan otomatis memilih format 3D yang sesuai ketika mendeteksi isi 3D. Jika proyektor tidak dapat mengenali format 3D, pilih mode 3D.

Pembalikan Penyelarasan 3D Apabila gambar menjadi tidak pekat, aktifkan fungsi ini untuk memperbaiki masalahnya.

Smpan Pengaturan 3D Menyimpan pengaturan 3D aktif. Pengaturan 3D otomatis akan diterapkan jika resolusi sama dan sumber input dipilih.

CATATAN: Apabila fungsi Penyelarasan 3D aktif:

• Tingkat kecerahan gambar yang diproyeksikan akan berkurang.

Pengaturan HDMI

• Mode Warna, Pembesaran, dan LebihPindai tidak dapat disesuaikan.

Format HDMI Pilih ruang warna yang sesuai menurut pengaturan ruang warna perangkat output terhubung.

 Otomatis: Mengatur proyektor untuk mendeteksi

pengaturan ruang warna sinyal input secara otomatis.  RGB: Mengatur ruang warna sebagai RGB.  YUV: Mengatur ruang warna sebagai YUV.

Kisaran HDMI Pilih rentang HDMI yang sesuai menurut pengaturan ruang warna perangkat output terhubung.

 Otomatis: Mengatur proyektor untuk mendeteksi kisaran

HDMI sinyal input secara otomatis.  Disempurnkan: Mengatur rentang warna HDMI sebagai

0 - 255.  Normal: Mengatur rentang warna HDMI sebagai 16 - 235.

Opsi Menu Keterangan

Pengaturan Kontrol Lan

Pngaturan smbr cahaya

Pengaturan LAN

 DHCP AKTIF: Pilih ini jika Anda berada dalam lingkungan

DHCP dan pengaturan Alamat IP Proyektor, Subnet Mask,

Gateway Default, Server DNS otomatis akan diambil.  IP Statis: Pilih ini jika Anda berada dalam lingkungan DHCP

dan buat penyesuaian dengan pengaturan di bawah ini.

Alamat IP Proyektor Subnet Mask Gateway Default Server DNS

Kontrol LAN Siaga Memungkinkan proyektor menyediakan fungsi jaringan dalam

mode siaga. Terapkan Menetapkan pengaturan.

Mode smber cahaya

 Normal: Menghadirkan kecerahan sumber cahaya penuh.

Hanya tersedia apabila Pengaturan LAN diatur ke IP Statis. Gunakan / untuk memilih sebuah kolom dan gunakan / untuk menyesuaikan nilai.

Atur Ulang Pengaturan

 Eco: Mengurangi konsumsi daya sumber cahaya

sebesar 20% dan menurunkan tingkat kecerahan

untuk memperpanjang masa pakai sumber cahaya dan

mengurangi kebisingan kipas.  Hitam Dinamis 1: Mengurangi pemakaian daya sumber

cahaya hingga 70% bergantung pada tingkat kecerahan

konten.  Hitam Dinamis 2: Mengurangi pemakaian daya sumber

cahaya hingga 50% bergantung pada tingkat kecerahan

konten.

Atur Ulang Usia (Jam) Smbr Cahaya Mereset timer sumber cahaya setelah sumber cahaya baru dipasang. Untuk mengganti sumber cahaya, hubungi teknisi servis ahli.

Informasi Usia (Jam) Smbr Cahaya

 Waktu Pemakaian Smbr Cahaya: Menampilkan lama waktu

sumber cahaya sudah dipakai dalam jam.

Mengembalikan semua pengaturan ke nilai pengaturan awal pabrik. Apabila menggunakan Atur Ulang Pengaturan, pengaturan berikut akan tetap ada: Pembesaran, Keystone, Bahasa, Posisi Proyektor, Daya USB A, Mode Ketinggian Tinggi, Pengaturan Keamanan, Kode Remote Control, Metode Kontrol, dan Kecepatan Transfer Data.

Menu SISTEM

1. Tekan tombol Menu untuk menampilkan Tampilan Pada Layar (OSD).

2. Tekan / untuk memilih menu SISTEM. Kemudian tekan Enter atau gunakan

/ untuk mengakses menu SISTEM.

3. Tekan / untuk memilih opsi menu. Kemudian tekan Enter untuk

menampilkan submenunya, atau tekan / untuk menyesuaikan/memilih pengaturan.

CATATAN: Beberapa opsi submenu mungkin mempunyai submenu lainnya. Untuk

masuk ke masing-masing submenu, tekan Enter. Gunakan / atau

/ untuk menyesuaikan/memilih pengaturan.

Opsi Menu Keterangan

Bahasa Posisi Proyektor

Pengaturan Menu

Mode Ketinggian Tinggi

Mengatur bahasa untuk menu Tampilan Pada Layar (OSD).

Memilih posisi yang tepat untuk proyektor. Waktu Tampilan Menu

Mengatur lama waktu OSD akan tetap aktif setelah interaksi terakhir. Posisi Menu

Mengatur posisi Menu OSD. Kami merekomendasikan Anda untuk menggunakan Mode

Ketinggian Tinggi apabila lingkungan Anda di antara 1500 m sampai 3000 m di atas permukaan laut, dan temperatur ruangan antara 0°C-30°C.

CATATAN:

• Jangan menggunakan Mode Ketinggian Tinggi jika lingkungan Anda antara 0 sampai 1499 m, dan temperatur antara 0°C sampai 35°C. Jika digunakan, proyektor akan menjadi terlalu dingin.

• Menggunakan "Mode Ketinggian Tinggi" dapat menyebabkan kebisingan pengoperasian yang lebih tinggi, karena kecepatan kipas akan ditingkatkan untuk memperbaiki pendinginan dan kinerja.

Pencarian Otomatis Cepat

Pengaturan Keamanan

Kunci Tombol Panel Kode Remote

Control

Memungkinkan proyektor secara otomatis mencari sinyal.

Lihat "Menggunakan Fungsi Sandi" di halaman 21.

Mengunci tombol kontrol pada proyektor. Mengatur kode remote control untuk proyektor ini (antara

1~8). Apabila beberapa proyektor yang berdekatan sedang

dioperasikan pada saat yang sama, mengganti kode dapat mencegah gangguan dari remote control lainnya. Setelah kode

remote control diatur, alihkan ke ID yang sama untuk remote

control guna mengontrol proyektor ini. Untuk beralih ke kode untuk remote control, tekan ID set dan tombol angka yang sesuai pada kode remote control bersama selama 5 detik atau lebih. Kode awal disetel ke 1. Jika kode dialihkan ke 8, remote control dapat mengontrol setiap proyektor.

CATATAN: Jika kode yang berbeda diatur pada proyektor dan

remote control, maka tidak akan ada respons dari remote control. Apabila itu terjadi, maka akan tampil pesan untuk mengingatkan Anda untuk beralih kode untuk remote control.

Metode Kontrol

Memungkinkan Anda memilih port kontrol yang disukai: melalui port RS-232 atau port USB . Apabila memilih USB, Daya USB A

akan dialihkan ke Mati secara otomatis.

Opsi Menu Keterangan

Kecepatan Transfer Data

Memilih kecepatan transfer data yang identik dengan komputer Anda sehingga Anda dapat menyambungkan proyektor

menggunakan kabel RS-232 yang sesuai dan mengontrol proyektor dengan perintah RS-232.

Menu Informasi

1. Tekan tombol Menu untuk menampilkan Tampilan Pada Layar (OSD).

2. Tekan / untuk memilih menu Informasi dan menampilkan kontennya.

Opsi Menu Keterangan

Sumber Mode Warna

Resolusi

Sistem Warna Alamat IP Alamat MAC Versi Firmware 3X Fast Input S/N

Menampilkan sumber input aktif.

Menampilkan mode yang dipilih dalam menu GAMBAR. Menunjukkan resolusi asli pada sumber input.

Memperlihatkan format sistem input. Menampilkan alamat IP proyektor Anda. Menampilkan alamat MAC proyektor Anda. Menampilkan versi firmware aktif. Menampilkan apakah fungsi ini diaktifkan atau tidak. Menampilkan nomor seri untuk proyektor ini.

Lampiran

Spesifikasi

Item Kategori Spesifikasi

LS500W/LS500WH LS550W/LS550WH

Proyektor Tipe LED, WXGA 0,65"

Ukuran Tampilan 30"~300" 60"~300"

Rasio Lemparan 1,55~1,7

(87"@2,9m)

Lensa F = 2,56–2,68,

f = 22–24,1 mm

Pembesaran Optik 1,1x Tetap

Jenis Sumber Cahaya LED RGB

Sistem Tampilan 1-CHIP DMD

Sinyal input VGA (Hanya untuk

LS500W/LS550W)

HDMI fh: 15K~129KHz, fv: 23~120Hz,

Resolusi Asli 1280 x 800

Adaptor daya Tegangan Input AC 100-240V, 50/60 Hz (switch otomatis)

Kondisi pengoperasian

Temperatur 0°C sampai 40°C (32°F sampai 104°F)

Kelembapan 0% hingga 90% (nonkondensasi)

fh: 15K~129KHz, fv: 48~120Hz, Tingkat piksel: 170MHz

Tingkat piksel: 170MHz

0,49 (87"@0,915m)

F = 2,6, f = 6,9 mm

Ketinggian 0 sampai 1499 m pada 0°C sampai 35°C

1500 sampai 3000 m pada 0°C sampai 30°C

Kondisi penyimpanan

Dimensi Fisik

Berat Fisik 2,45 kg (5,40 pon)

Pemakaian daya

Kondisi pengujian mengikuti standar EEI.

Temperatur -20°C sampai 60°C

Kelembapan 0% sampai 90%

Ketinggian 0 sampai 12200 m pada 30°C

293 x 115 x 221 mm (11,5" x 4,5" x 8,7")

(W x H x D)

Hidup

Mati < 0,5 W (Siaga)

156 W (Tipikal) 160 W (Tipikal)

Dimensi Proyektor

LS550W / LS550WH

LS500W / LS500WH

293 mm (L) x 115 mm (T) x 221 mm (D)

221 mm

293 mm

115 mm

293 mm

115 mm

Bagan Pengaturan Waktu

RGB Analog

Resolusi Mode Laju

720 x 400 720 x 400_70 70,087 31,469 28,3221

640 x 480 VGA_60 59,94 31,469 25,175 Didukung Didukung Didukung

Frekuensi

penyegaran

(Hz)

VGA_72 72,809 37,861 31,5

VGA_75 75 37,5 31,5

VGA_85 85,008 43,269 36

(kHz)

Clock

(MHz)

Penyelarasan 3D

Urutan Bingkai Atas-Bawah Berdampingan

Resolusi Mode Laju

penyegaran

(Hz)

800 x 600 SVGA_60 60,317 37,879 40 Didukung Didukung Didukung

SVGA_72 72,188 48,077 50

SVGA_75 75 46,875 49,5

SVGA_85 85,061 53,674 56,25

Frekuensi

(kHz)

Clock

(MHz)

Penyelarasan 3D

Urutan Bingkai Atas-Bawah Berdampingan

SVGA_120

(Reduce Blanking)

1024 x 768 XGA_60 60,004 48,363 65 Didukung Didukung Didukung

XGA_70 70,069 56,476 75

XGA_75 75,029 60,023 78,75

XGA_85 84,997 68,667 94,5

XGA_120 (Reduce

Blanking)

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576 Pewaktuan NB 60 35,82 46,966

1024 x 600 Pewaktuan NB 64,995 41,467 51,419

1280 x 720 1280 x 720_60 60 45 74,25 Didukung Didukung Didukung

1280 x 720_120 120 90 148,5 Didukung

1280 x 768 1280 x 768_60

(Reduce Blanking)

1280 x 768_60 59,87 47,776 79,5 Didukung Didukung Didukung

1280 x 800 WXGA_60 59,81 49,702 83,5 Didukung Didukung Didukung

119,854 77,425 83 Didukung

119,989 97,551 115,5 Didukung

60 47,396 68,25 Didukung Didukung Didukung

WXGA_75 74,934 62,795 106,5

WXGA_85 84,88 71,554 122,5

WXGA_120

(Reduce Blanking)

1280 x 1024 SXGA_60 60,02 63,981 108 Didukung Didukung Didukung

SXGA_75 75,025 79,976 135

SXGA_85 85,024 91,146 157,5

1280 x 960 1280 x 960_60 60 60 108 Didukung Didukung Didukung

1280 x 960_85 85,002 85,938 148,5

1360 x 768 1360 x 768_60 60,015 47,712 85,5 Didukung Didukung Didukung

1366 x 768 1366 x 768_60 59,790 47,712 85,5 Didukung Didukung Didukung

1440 x 900 WXGA+_60

(Reduce Blanking)

WXGA+_60 59,887 55,935 106,5 Didukung Didukung Didukung

1400 x 1050 SXGA+_60 59,978 65,317 121,75 Didukung Didukung Didukung

1600 x 1200 UXGA 60 75 162 Didukung Didukung Didukung

119,909 101,563 146,25 Didukung

60 55,496 88,75 Didukung Didukung Didukung

Resolusi Mode Laju

penyegaran

(Hz)

Frekuensi

(kHz)

Clock

(MHz)

Penyelarasan 3D

Urutan Bingkai Atas-Bawah Berdampingan

1680 x 1050 1680 x 1050_60

(Reduce Blanking)

1680 x 1050_60 59,954 65,29 146,25 Didukung Didukung Didukung

640 x 480@67Hz MAC13 66,667 35 30,24

832 x 624@75Hz MAC16 74,546 49,722 57,28

1024 x 768@75Hz MAC19 74,93 60,241 80

1152 x 870@75Hz MAC21 75,06 68,68 100

1920 x 1080 (VESA) 1920 x 1080_60 60 67,5 148,5 Didukung Didukung Didukung

1920 x 1200 1920 x 1200_60

(Reduce Blanking)

59,883 64,674 119 Didukung Didukung Didukung

59,950 74,038 154,000 Didukung Didukung Didukung

HDMI (PC)

Resolusi Mode Laju

penyegaran

(Hz)

640 x 480 VGA_60 59,94 31,469 25,175 Didukung Didukung Didukung

VGA_72 72,809 37,861 31,5

VGA_75 75 37,5 31,5

Frekuensi

(kHz)

Clock

(MHz)

Penyelarasan 3D

Urutan Bingkai Atas-Bawah Berdampingan

VGA_85 85,008 43,269 36

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600 SVGA_60 60,317 37,879 40 Didukung Didukung Didukung

SVGA_72 72,188 48,077 50

SVGA_75 75 46,875 49,5

SVGA_85 85,061 53,674 56,25

SVGA_120

(Reduce Blanking)

1024 x 768 XGA_60 60,004 48,363 65 Didukung Didukung Didukung

XGA_70 70,069 56,476 75

XGA_75 75,029 60,023 78,75

XGA_85 84,997 68,667 94,5

XGA_120 (Reduce

Blanking)

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576 Pewaktuan NB 60 35,82 46,966

1024 x 600 Pewaktuan NB 64,995 41,467 51,419

119,854 77,425 83 Didukung

119,989 97,551 115,5 Didukung

1280 x 720 1280 x 720_60 60 45 74,25 Didukung Didukung Didukung

1280 x 720_120 120 90 148,5 Didukung

1280 x 768 1280 x 768_60

(Reduce Blanking)

1280 x 768_60 59,87 47,776 79,5 Didukung Didukung Didukung

60 47,396 68,25 Didukung Didukung Didukung

Resolusi Mode Laju

penyegaran

(Hz)

1280 x 800 WXGA_60 59,81 49,702 83,5 Didukung Didukung Didukung

WXGA_75 74,934 62,795 106,5

WXGA_85 84,88 71,554 122,5

Frekuensi

(kHz)

Clock

(MHz)

Penyelarasan 3D

Urutan Bingkai Atas-Bawah Berdampingan

WXGA_120

(Reduce Blanking)

1280 x 1024 SXGA_60 60,02 63,981 108 Didukung Didukung Didukung

SXGA_75 75,025 79,976 135

SXGA_85 85,024 91,146 157,5

1280 x 960 1280 x 960_60 60 60 108 Didukung Didukung Didukung

1280 x 960_85 85,002 85,938 148,5

1360 x 768 1360 x 768_60 60,015 47,712 85,5 Didukung Didukung Didukung

1366 x 768 1366 x 768_60 59,79 47,712 85,5 Didukung Didukung Didukung

1440 x 900 WXGA+_60

(Reduce Blanking)

WXGA+_60 59,887 55,935 106,5 Didukung Didukung Didukung

1400 x 1050 SXGA+_60 59,978 65,317 121,75 Didukung Didukung Didukung

1600 x 1200 UXGA 60 75 162 Didukung Didukung Didukung

1680 x 1050 1680 x 1050_60

(Reduce Blanking)

1680 x 1050_60 59,954 65,29 146,25 Didukung Didukung Didukung

119,909 101,563 146,25 Didukung

60 55,496 88,75 Didukung Didukung Didukung

59,883 64,674 119 Didukung Didukung Didukung

1920 x 1200 1920 x 1200_60

(Reduce Blanking)

640 x 480@67Hz MAC13 66,667 35 30,24

832 x 624@75Hz MAC16 74,546 49,722 57,28

1024 x 768@75Hz MAC19 74,93 60,241 80

1152 x 870@75Hz MAC21 75,06 68,68 100

1920 x 1080 (VESA) 1920 x 1080_60 60 67,5 148,5 Didukung Didukung Didukung

59,95 74,038 154 Didukung Didukung Didukung

HDMI (Video)

Mode Video

480i 720(1440) x 480 15,73 59,94 27 Didukung

480p 720 x 480 31,47 59,94 27 Didukung Didukung Didukung

576i 720(1440) x 576 15,63 50 27 Didukung

576p 720 x 576 31,25 50 27 Didukung Didukung Didukung

720/50p 1280 x 720 37,5 50 74,25 Didukung Didukung Didukung

Resolusi Frekuensi

horizontal

(KHz)

Frekuensi

vertikal

(Hz)

Frekuensi Dot Clock

(MHz)

Penyelarasan 3D

Urutan Bingkai Kemasan Rangka Atas-Bawah Berdampingan

720/60p 1280 x 720 45 60 74,25 Didukung Didukung Didukung

1080/50i 1920 x 1080 28,13 50 74,25 Didukung Didukung

Mode Video

1080/60i 1920 x 1080 33,75 60 74,25 Didukung Didukung

1080/24P 1920 x 1080 27 24 74,25

1080/50P 1920 x 1080 56,25 50 148,5 Didukung Didukung Didukung

1080/60P 1920 x 1080 67,5 60 148,5 Didukung Didukung Didukung

Resolusi Frekuensi

horizontal

(KHz)

Frekuensi

vertikal

(Hz)

Frekuensi Dot Clock

(MHz)

Penyelarasan 3D

Urutan Bingkai Kemasan Rangka Atas-Bawah Berdampingan

Video Component

Mode Video Resolusi Frekuensi horizontal

(KHz)

480i 720 x 480 15,73 59,94 13,5 Didukung

480p 720 x 480 31,47 59,94 27 Didukung

576i 720 x 576 15,63 50 13,5 Didukung

576p 720 x 576 31,25 50 27 Didukung

720/50p 1280 x 720 37,5 50 74,25

720/60p 1280 x 720 45 60 74,25

1080/50i 1920 x 1080 28,13 50 74,25

1080/60i 1920 x 1080 33,75 60 74,25

1080/50P 1920 x 1080 56,25 50 148,5

1080/60P 1920 x 1080 67,5 60 148,5

Frekuensi vertikal

(Hz)

Clock

(MHz)

Penyelarasan 3D

Urutan Bingkai

Pemecahan Masalah

Masalah Umum

Bagian ini menjelaskan beberapa masalah umum yang mungkin Anda alami ketikan menggunakan proyektor.

Masalah Kemungkinan Solusi

Proyektor tidak menyala • Pastikan kabel daya terpasang dengan benar ke

proyektor dan ke stopkontak.

• Jika proses pendinginan belum selesai, tunggu sampai selesai kemudian coba lagi untuk menghidupkan proyektor.

• Jika proses di atas tidak berhasil, coba stopkontak lainnya atau perangkat listrik lainnya dengan stopkontak yang sama.

Tidak ada gambar • Pastikan kabel sumber video terhubung dengan

benar, dan bahwa sumber video dihidupkan.

• Jika sumber input tidak dipilih secara otomatis, pilih sumber yang benar dengan tombol Source pada proyektor atau remote control.

gambar kabur • Sesuaikan Cincin Fokus untuk membantu

memfokuskan lensa proyeksi dengan benar.

• Pastikan proyektor dan layar benar-benar lurus. Jika perlu, sesuaikan tinggi proyektor serta sudut dan arah proyeksi.

Remote control tidak berfungsi • Pastikan tidak ada penghalang antara remote

control dan proyektor; dan bahwa keduanya dalam jarak antara 8 m (26 kaki) satu sama lain.

• Baterai mungkin habis, periksa dan ganti jika perlu.

Gambar abnormal • Pastikan kabel sumber video terhubung dengan

benar, dan bahwa sumber video dihidupkan.

• Jika cara di atas tidak berhasil, periksa saluran udara masuk atau buang tidak terhalang.

Indikator LED

Menyala Status dan Keterangan

Daya

Hijau

Berkedip

Hijau Mati Mati Menaikkan daya Hijau Mati Mati Operasi normal Hijau

Berkedip

Merah Mati Mati Menguduh

Hijau Hijau Hijau Penyesuaian nonaktif

Mati Mati Mode siaga

Mati Mati Pendinginan normal dengan pengurangan pemakaian

listrik

Sumber cahaya

Hijau

Berkedip

Mati Mati Merah Kesalahan sumber cahaya dalam operasi normal

Hijau Mati Merah Roda warna telah gagal memulai

Mati Merah Indikator LED pertama menyala, berarti terdapat

kesalahan dalam fungsi pendinginan

Pemanasan/Pendinginan

Mati Merah Mati Kesalahan kipas 1 (kecepatan kipas aktual di luar

kecepatan yang diinginkan).

Mati Merah Merah Kesalahan kipas 2 (kecepatan kipas aktual di luar

kecepatan yang diinginkan).

Mati Merah Hijau Kesalahan kipas 3 (kecepatan kipas aktual di luar

kecepatan yang diinginkan).

Mati Merah Oranye Kesalahan kipas 4 (kecepatan kipas aktual di luar

kecepatan yang diinginkan).

Merah

Berkedip

Merah

Berkedip

Merah Merah Merah Sensor 1 Open Error termal (diode remote mengalami

Merah Merah Hijau Sensor 2 Open Error termal (diode remote mengalami

Hijau Merah Merah Sensor 1 Short Error termal (diode remote mengalami

Mati Merah Hijau Sensor 2 Short Error termal (diode remote mengalami

Oranye Merah Merah Temperature 1 Error (melampaui temperatur terbatas).

Merah Mati Kesalahan kipas 5 (kecepatan kipas aktual di luar

kecepatan yang diinginkan).

Merah

Berkedip

Mati Kesalahan kipas 6 (kecepatan kipas aktual di luar

kecepatan yang diinginkan).

korsleting).

Oranye Merah Hijau Temperature 2 Error (melampaui temperatur terbatas).

Mati Hijau Merah Sambungan Kipas IC #1 I2C salah.

Pemeliharaan

Langkah Pencegahan Umum

• Pastikan Proyektor dimatikan dan kabel daya dicabut dari stopkontak.

• Jangan sekali-kali melepaskan komponen dari proyektor. Hubungi ViewSonic® atau penyalur jika salah satu komponen Proyektor perlu diganti.

• Jangan sekali-kali menyemprotkan atau menuangkan cairan secara langsung ke casing.

• Tangani Proyektor dengan hati-hati, karena proyektor berwarna gelap, jika lecet, dapat tampak lebih jelas daripada proyektor berwarna terang.

Membersihkan Lensa

• Gunakan masker bertekanan udara ketika membuang debu.

• Jika lensa belum bersih, gunakan kertas pembersih lensa atau lembapkan kain lembut dengan pembersih lensa lalu seka permukaan lensa pelan-pelan.

HATI-HATI: Jangan sekali-kali menggosok lensa dengan material abrasif.

Membersihkan Casing

• Gunakan kain kering bebas serat untuk membuang kotoran atau debu.

• Jika casing tetap belum bersih, oleskan sedikit detergen nonabrasif lembut yang tidak berbahan dasar alkohol dan nonamonia di atas kain bebas serat lembut yang bersih, lalu seka permukaan.

HATI-HATI: Jangan sekali-kali menggunakan lilin, alkohol, benzena, tiner atau

detergen kimia lainnya.

Menyimpan Proyektor

Jika Anda ingin menyimpan Proyektor selama jangka waktu yang lama:

• Pastikan kisaran suhu dan kelembapan di area penyimpanan sesuai yang dianjurkan.

• Tarik kaki penyesuai dengan sepenuhnya.

• Lepaskan baterai dari Remote Control.

• Kemas Proyektor ini sesuai dengan kotak kemasan asli atau yang setara.

Penyangkalan

• ViewSonic® tidak menyarankan penggunaan pembersih berbahan dasar amonia atau alkohol pada lensa atau casing. Beberapa pembersih bahan kimia telah dilaporkan dapat merusak lensa dan/atau casing proyektor.

• ViewSonic® tidak akan bertanggung jawab atau kerusakan yang diakibatkan dari pembersih berbahan dasar amonia atau alkohol.

Informasi Sumber Cahaya

Bagian ini akan memberikan pemahaman yang lebih baik tentang sumber cahaya proyektor Anda.

Jam Sumber Cahaya

Bila proyektor sedang digunakan, durasi (dalam jam) pemakaian sumber cahaya dihitung secara otomatis oleh timer internal.

Untuk mendapatkan informasi jam sumber cahaya:

1. Tekan Menu untuk membuka menu OSD dan buka: Lanjutan >

Pngaturan smbr cahaya > Informasi Usia (Jam) Smbr Cahaya.

2. Tekan Enter dan halaman Informasi Usia (Jam) Smbr Cahaya akan muncul.

3. Tekan Exit untuk meninggalkan menu.

Memperpanjang Masa Pakai Sumber Cahaya

Untuk memperpanjang masa pakai sumber cahaya, Anda bisa menyesuaikan pengaturan berikut ini di menu OSD.

Mengatur Mode Sumber Cahaya

Mengatur proyektor dalam mode selain Normal mengurangi noise sistem, konsumsi daya, dan memperpanjang masa pakai operasional sumber cahaya.

Mode smber cahaya Keterangan

Normal Menghadirkan kecerahan sumber cahaya penuh.

Eco

Hitam Dinamis 1

Hitam Dinamis 2

Mengurangi konsumsi daya sumber cahaya sebesar 20% dan menurunkan tingkat kecerahan, serta mengurangi kebisingan kipas.

Mengurangi konsumsi daya sumber cahaya hingga 70% bergantung pada tingkat kecerahan konten.

Mengurangi konsumsi daya sumber cahaya hingga 50% bergantung pada tingkat kecerahan konten.

Untuk mengatur Mode smber cahaya, buka Menu OSD dan buka: Lanjutan > Pngaturan smbr cahaya > Mode smber cahaya dan tekan / untuk memilih dan tekan Enter.

Mengatur Mati Otomatis

Ini memungkinkan proyektor mati secara otomatis setelah periode waktu yang ditetapkan setelah tidak ada sumber input terdeteksi.

Buka Menu OSD dan buka: PENGELOLAAN DAYA > Enrgi Cerdas > Mati Otomatis dan tekan

untuk menonaktifkan atau menyesuaikan waktu.

Informasi Peraturan dan Layanan

Informasi Kepatuhan

Bagian ini membahas semua persyaratan dan pernyataan terkait mengenai peraturan. Aplikasi sesuai yang dikonfirmasi harus mengacu pada label pelat spesifikasi dan penandaan yang relevan pada unit.

Pernyataan Kepatuhan FCC

Perangkat ini mematuhi Bab 15 Peraturan FCC. Operasi tunduk pada dua ketentuan berikut: (1) perangkat ini tidak boleh menyebabkan gangguan berbahaya, dan (2) perangkat ini harus menerima gangguan yang diterima, termasuk gangguan yang dapat menyebabkan operasi yang tidak diinginkan. Peralatan ini telah diuji dan terbukti mematuhi batas untuk perangkat digital Kelas B, sesuai dengan Bab 15 Peraturan FCC.

Batas ini didesain untuk memberikan perlindungan yang wajar pada gangguan dalam pemasangan di pemukiman. Peralatan ini menghasilkan, menggunakan, dan dapat memancarkan energi frekuensi radio serta, jika tidak dipasang dan digunakan sesuai petunjuk, dapat menyebabkan interferensi berbahaya terhadap komunikasi radio. Namun, tidak ada jaminan bahwa interferensi tidak akan terjadi pada pemasangan tertentu. Jika peralatan ini memang menyebabkan gangguan berbahaya pada penerimaan radio atau televisi, yang dapat ditentukan dengan mematikan dan menghidupkan peralatan tersebut, pengguna dianjurkan untuk mencoba memperbaiki gangguan tersebut dengan satu atau beberapa tindakan berikut ini:

• Ubahlah arah atau letak antena penerima.

• Tambahkan pemisahan antara peralatan dan penerima.

• Hubungkan peralatan ke stopkontak pada sirkuit yang berbeda dengan sirkuit tempat penerima dihubungkan.

• Hubungi dealer atau teknisi radio/TV yang berpengalaman untuk memperoleh bantuan.

PERINGATAN: Anda diperingatkan bahwa perubahan atau modifikasi yang tidak

disetujui secara tersurat oleh pihak yang bertanggung jawab atas kepatuhan dapat membatalkan wewenang Anda untuk mengoperasikan peralatan ini.

Pernyataan Industry Canada

CAN ICES-003(B) / NMB-003(B)

CE Konformitas untuk Negara Eropa

Perangkat ini mematuhi Pedoman EMC 2014/30/EU dan Pedoman Tegangan Rendah 2014/35/EU.

Informasi berikut hanya tersedia untuk negara anggota UE:

Tanda yang ditunjukkan di sebelah kanan sesuai dengan Pedoman Peralatan Listrik dan Elektronik Limbah 2012/19/EU (WEEE). Tanda menunjukkan peralatan ini TIDAK boleh dibuang sebagai rumah tangga yang tidak disortir, tapi gunakan sistem pembelian dan pengumpulan sesuai dengan undang-undang setempat.

Pernyataan Kepatuhan RoHS2

Produk ini telah didesain dan diproduksi dengan mematuhi Pedoman 2011/65/EU Parlemen dan Dewan Eropa mengenai batasan penggunaan zat berbahaya tertentu dalam peralatan listrik dan elektronik (Pedoman RoHS2) dan dianggap mematuhi nilai konsentrasi maksimum yang diterbitkan oleh European Technical Adaptation Committee (TAC) sebagai mana dicantumkan di bawah ini :

Zat Konsentrasi

Maksimum yang

Diusulkan

Kadmium (Cd) 0,01% < 0,01% Timbal (Pb) 0,1% < 0,1% Merkuri (Hg) 0,1% < 0,1% Kromium Hexavalen (Cr6+) 0,1% < 0,1% Bifenil polibrominat (PBB) 0,1% < 0,1% Eter difenil polibrominat (PBDE) 0,1% < 0,1% Bis-(2-etilheksil)ftalat (DEHP) 0,1% < 0,1% Benzil butil ftalat (BBP) 0,1% < 0,1% Dibutil phthalate (DBP) 0,1% < 0,1% Diisobutil phthalate (DIBP) 0,1% < 0,1%

Komponen tertentu produk yang dinyatakan di atas dikecualikan berdasarkan Lampiran III RoHS2 Pedoman yang dicantumkan di bawah ini:

• Merkuri dalam lampu fluorescent katoda dingin dan lampu fluorescent elekroda eksternal (CCFL dan EEFL) untuk keperluan khusus tidak boleh melampaui (per lampu):

» Pendek (500 mm): maksimum 3,5 mg per lampu. » Sedang (> 500 mm dan 1,500 mm): maksimum 5 mg per lampu. » Panjang (> 1,500 mm): maksimum 13 mg per lampu.

• Timbal dalam tabung sinar katoda.

• Berat timbal dalam tabung fluorescent tidak boleh melampaui 0,2%.

• Berat timbal sebagai elemen aloi dalam aluminium yang mengandung timbal hingga 0,4%.

• Berat aloi tembaga yang mengandung tembaga hingga 4%.

• Tembaga dalam solder tipe temperatur tinggi (yaitu, berat aloi berbasis tembaga yang mengandung tembaga 85%).

• Komponen listrik dan elektronik yang mengandung tembaga dalam kaca atau keramik selain keramik dielektrik dalam kapasitor, mis. perangkat piezoelektri, atau dalam senyawa kaca atau matriks keramik.

Konsentrasi

Aktual

Batas Zat Berbahaya India

Pernyataan tentang Batas untuk Zat Berbahaya (India). Produk mematuhi “Peraturan Limbah Elektronik India 2011” dan melarang penggunaan tembaga, merkuri, kromium hexavalen, bifenil polibrominat atau eter difenil polibrominat dalam konsentrasi melampaui berat 0,1 % dan berat 0,01 % untuk kadmium, kecuali yang dikecualikan dalam Lampiran 2 Peraturan tersebut.

Pembuangan Produk di Akhir Masa Pakai Produk

ViewSonic® melestarikan lingkungan dan berkomitmen untuk mengupayakan dan menjalankan prosedur yang ramah lingkungan. Terima kasih telah menjadi bagian dari Pengguna Komputer yang Lebih Cerdas dan Ramah Lingkungan. Kunjungi situs web ViewSonic® untuk mengetahuinya lebih lanjut.

AS & Kanada:

https://www.viewsonic.com/us/company/green/go-green-with-viewsonic/#recycle-program

Eropa:

http://www.viewsoniceurope.com/uk/support/recycling-information/

Informasi Hak Cipta

Microsoft, Windows, dan logo Windows adalah merek dagang terdaftar dari Microsoft Corporation di Amerika Serikat dan negara lainnya.

ViewSonic® dan logo tiga burung adalah merek dagang terdaftar dari ViewSonic® Corporation.

VESA adalah merek dagang terdaftar dari Video Electronics Standards Association. DPMS dan DDC adalah merek dagang dari VESA.

Penyangkalan: ViewSonic® Corporation tidak akan bertanggung jawab atas kesalahan teknis maupun editorial atau kekurangan yang terdapat dalam dokumen ini; serta atas kerugian insidental maupun konsekuensial yang disebabkan oleh kelengkapan materi, atau performa maupun penggunaan produk ini.

Dalam hal peningkatan produk yang berkelanjutan, ViewSonic® Corporation berhak mengubah spesifikasi produk tanpa pemberitahuan sebelumnya. Informasi dalam dokumen ini dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.

Tidak ada satu bagian pun dalam dokumen ini yang boleh disalin, diperbanyak, atau dipindahtangankan dengan cara apa pun dan untuk tujuan apa pun tanpa izin tertulis sebelumnya dari ViewSonic® Corporation.

LS500W_LS500WH_LS550W_LS550WH_UG_IND_1a_20220120

Layanan Pelanggan

Untuk dukungan teknis atau layanan produk, lihat tabel di bawah ini atau hubungi penyalur Anda.

CATATAN: Anda perlu memberikan nomor seri produk.

Negara/

Kawasan

Asia Pasifik & Afrika

Australia

中国 (Tiongkok)

Hong Kong (Bahasa Inggris)

Indonesia

日本 (Jepang)

Malaysia

Myanmar

Selandia Baru

Situs web

www.viewsonic.com/au/

www.viewsonic.com.cn

www.viewsonic.com/hk-en/

www.viewsonic.com/id/

www.viewsonic.com/jp/

www.viewsonic.com/my/

www.viewsonic.com/mm/

www.viewsonic.com/nz/

Negara/

Kawasan

Bangladesh

香港 (繁體中文)

India

Israel

Korea

Timur Tengah

Nepal

Pakistan

Situs web

www.viewsonic.com/bd/

www.viewsonic.com/hk/

www.viewsonic.com/in/

www.viewsonic.com/il/

www.viewsonic.com/kr/

www.viewsonic.com/me/

www.viewsonic.com/np/

www.viewsonic.com/pk/

Filipina

臺灣 (Taiwan)

Việt Nam

Amerika

Amerika Serikat

Amerika Latin

Eropa

Deutschland

Россия

Türkiye

www.viewsonic.com/ph/

www.viewsonic.com/tw/

www.viewsonic.com/vn/

www.viewsonic.com/us

www.viewsonic.com/la

www.viewsonic.com/eu/

www.viewsonic.com/de/

www.viewsonic.com/ru/

www.viewsonic.com/tr/

Singapura

ประเทศไทย

Afrika Selatan & Mauritius

Kanada

Prancis

Қазақстан

España

Україна

www.viewsonic.com/sg/

www.viewsonic.com/th/

www.viewsonic.com/za/

www.viewsonic.com/us

www.viewsonic.com/fr/

www.viewsonic.com/kz/

www.viewsonic.com/es/

www.viewsonic.com/ua/

Inggris

www.viewsonic.com/uk/

Jaminan terbatas

Proyektor ViewSonic®

Pertanggungan jaminan:

ViewSonic menjamin produknya terbebas dari kecacatan materi dan pengerjaan, dalam kondisi penggunaan normal, selama masa berlaku jaminan. Jika produk terbukti cacat materi maupun pengerjaan selama masa jaminan berlaku, maka ViewSonic akan, atas pilihannya sendiri, memperbaiki atau mengganti produk tersebut dengan produk yang sama. Penggantian produk maupun komponen dapat mencakup suku cadang atau komponen yang telah diproduksi ulang atau diperbarui.

Jaminan Umum Terbatas Tiga (3) Tahun

Bergantung pada jaminan lebih terbatas selama satu (1) tahun yang ditentukan di bawah ini, Amerika Utara dan Selatan: Jaminan tiga (3) tahun untuk semua komponen kecuali lampu, tiga (3) tahun untuk tenaga kerja, dan satu (1) tahun untuk lampu asli mulai dari tanggal pembelian pertama kali oleh konsumen. Kawasan atau negara lainnya: Tanyakan kepada dealer setempat atau kantor ViewSonic setempat tentang informasi jaminan.

Jaminan Terbatas Pemakaian Berat selama Satu (1) Tahun:

Pada lingkungan pemakaian yang berat, di mana pemakaian proyektor lebih dari ratarata (14) jam per hari, Amerika Utara dan Selatan: Jaminan satu (1) tahun untuk semua komponen kecuali lampu, tiga (1) tahun untuk tenaga kerja, dan satu (90) tahun untuk lampu asli mulai dari tanggal pembelian pertama kali oleh konsumen; Eropa: Jaminan satu (1) tahun untuk semua komponen kecuali lampu, tiga (1) tahun untuk tenaga kerja, dan satu (90) tahun untuk lampu asli mulai dari tanggal pembelian pertama kali oleh konsumen. Kawasan atau negara lainnya: Tanyakan kepada dealer setempat atau kantor ViewSonic setempat tentang informasi jaminan. Jaminan lampu tunduk pada syarat dan ketentuan, verifikasi dan persetujuan. Hanya berlaku untuk lampu yang dipasang oleh pabrikan. Semua lampu aksesori yang dibeli secara terpisah dijamin selama 90 hari.

Siapa yang dijamin oleh jaminan:

Jaminan ini hanya berlaku untuk pembeli konsumen yang pertama.

7777

Yang tidak dicakup oleh jaminan:

1. Semua produk dengan nomor seri yang telah rusak, diubah atau dilepas.

2. Kerusakan, kualitas menurun, kegagalan, atau malafungsi yang diakibatkan dari:

a. Kecelakaan, kesalahan penggunaan, kelalaian, kebakaran, air, petir, atau bencana

alam lainnya, modifikasi produk yang tidak disahkan, atau kegagalan mematuhi

petunjuk yang diberikan bersama produk. b. Pengoperasian di luar spesifikasi produk. c. Pengoperasian produk untuk selain kondisi normal yang dimaksudkan. d. Perbaikan atau upaya perbaikan oleh siapa pun selain yang ditunjuk oleh ViewSonic. e. Kerusakan pada produk karena pengiriman. f. Penghapusan instalan atau penginstalan produk. g. Penyebab eksternal pada produk, misalnya fluktuasi atau kegagalan listrik. h. Penggunaan suplai atau komponen yang tidak memenuhi spesifikasi ViewSonic. i. Kerusakan karena pemakaian normal. j. Penyebab lainnya yang tidak terkait dengan kecacatan produk.

3. Biaya pembuangan, pemasangan, dan servis.

Cara mendapatkan servis:

1. Untuk informasi tentang cara menerima servis berdasarkan jaminan, hubungi Dukungan Pelanggan ViewSonic (lihat halaman “Dukungan Pelanggan”). Anda harus memberikan nomor seri produk.

2. Untuk mendapatkan servis jaminan, Anda harus menyediakan (a) bukti penjualan yang mencantumkan tanggal asli, (b) nama Anda, (c) alamat Anda, (d) keterangan masalah, dan (e) nomor seri produk.

3. Bawa atau kirim produk yang telah dibayar sebelumnya dalam kemasan asli ke pusat servis resmi ViewSonic atau ViewSonic.

4. Untuk informasi tambahan atau nama pusat servis ViewSonic terdekat, hubungi ViewSonic.

Batasan jaminan tersirat:

Tidak ada jaminan, baik tersurat maupun tersirat, di luar keterangan yang tercakup di sini, termasuk jaminan tersirat atas kelayakan jual dan kesesuaian untuk keperluan tertentu.

Pengecualian kerusakan:

Kewajiban ViewSonic terbatas pada biaya perbaikan atau penggantian produk. ViewSonic tidak berkewajiban atas:

1. Kerusakan pada harta benda lain yang disebabkan cacat apa pun pada produk, kerugian karena adanya ketidaknyamanan, kehilangan daya pakai produk, kehilangan waktu, kehilangan laba, kehilangan peluang bisnis, kehilangan kepercayaan, gangguan hubungan bisnis, atau kerugian komersial lainnya, meskipun telah disampaikan adanya kemungkinan atas kerugian tersebut.

2. Semua kerugian lain baik insidental, konsekuensial, atau yang lainnya.

3. Semua klaim terhadap pelanggan oleh pihak ketiga.

Pemberlakuan undang-undang setempat:

Jaminan ini memberi Anda hak hukum spesifik, Anda punya hak lain yang bervariasi dari otoritas setempat. Sejumlah pemerintahan melarang pembatasan pada jaminan yang berlaku dan/atau melarang pengecualian terhadap kerugian insidental maupun konsekuensial, sehingga pembatasan dan pengecualian tersebut di atas mungkin tidak berlaku untuk Anda.

Penjualan di luar AS dan Kanada:

Untuk informasi jaminan dan servis produk ViewSonic yang dijual di luar AS dan Kanada, hubungi ViewSonic atau dealer ViewSonic setempat.

Masa berlaku jaminan untuk produk ini di Tiongkok Daratan (kecuali Hong Kong, Makao, dan Taiwan) diatur dalam persyaratan dan ketentuan dalam Kartu Jaminan Pemeliharaan.

Bagi pengguna di Eropa dan Rusia, rincian lengkap tentang jaminan dapat ditemukan di www.viewsoniceurope.com ada Informasi Dukungan/Jaminan.

Template Istilah Jaminan Proyektor dalam UG VSC_TEMP_2005

Viewsonic LS550W User Guide [id]

Specifications and Main Features

Frequently Asked Questions

User Manual

Pendahuluan

Isi Paket

Ikhtisar Produk

Proyektor

Kontrol dan Fungsi

Port Sambungan

Remote Control

Kontrol dan Fungsi

Jangkauan Efektif Remote Control

Mengganti Baterai Remote Control

Konfigurasi Awal

Memilih Lokasi

Dimensi Proyeksi

• Gambar 16:10 pada Layar 16:10

LS500W/LS500WH

LS550W/LS550WH

LS500W/LS500WH

LS550W/LS550WH

Memasang Proyektor

Mencegah Penggunaan yang Tidak Sah

Menggunakan Slot Keamanan

Menggunakan Fungsi Sandi

Mengatur Sandi

Mengganti Sandi

Menonaktifkan Fungsi Sandi

Melupakan Sandi

Prosedur Mengingat Sandi

Mengunci Tombol Kontrol

Membuat Sambungan

Menyambungkan ke Daya

Menyambungkan ke Sumber Komputer

Sambungan VGA

Sambungan VGA Out

Menyambungkan ke Sumber Video/Komputer

Sambungan HDMI

Menyambungkan Audio

Pengoperasian

Menghidupkan/Mematikan Proyektor

Menghidupkan Proyektor

Aktivasi Pertama Kali

Mematikan Proyektor

Memilih Sumber Input

Menyesuaikan Gambar yang Diproyeksikan

Menyesuaikan Tinggi Proyektor dan Sudut Proyeksi

Menyesuaikan Gambar Secara Otomatis

Menyempurnakan Ukuran dan Kejernihan Gambar

Memperbaiki keystone

Menyesuaikan 4 sudut

Menyembunyikan Gambar

Mengontrol Proyektor melalui Lingkungan LAN

Mengonfigurasikan Pengaturan Kontrol LAN

Fungsi Menu

Operasi Menu Tampilan Pada Layar (OSD) Umum

Pohon Menu Tampilan Pada Layar (OSD)

Menu TAMPILAN

Menu GAMBAR

Menu PENGELOLAAN DAYA

Menu DASAR

Menu TINGKAT LANJUT

Menu SISTEM

Menu Informasi

Lampiran

Spesifikasi

Dimensi Proyektor

Bagan Pengaturan Waktu

RGB Analog

HDMI (PC)

HDMI (Video)

Video Component

Pemecahan Masalah

Masalah Umum

Indikator LED

Pemeliharaan

Langkah Pencegahan Umum

Membersihkan Lensa

Membersihkan Casing
