Viessmann 4502A User guide [de]

Conrad Electronic

Form-Hauptsignal ,

Bausatz

Art.-Nr.

21 12 14
21 12 30
21 12 22
21 10 05

Form-Hauptsignal HO Hp0/Hp1

Form-Hauptsignal HO Hp0/Hp2

Form-Hauptsignal HO Hp0/Hp1/Hp2

Form-Hauptsignal TT Hp0/Hp1

ohne Antrieb

Sicherheitshinweise (Fortsetzung)

l Dieser Bausatz enthält kleine Teile, die von Kindern verschluckt werden

können. Lassen Sie Kinder (besonders unter drei Jahren) nur unterAuf­sicht mitbasteln.

Achtung! Attention!

Alle Anschlussarbeiten sind nur bei abgeschalteter

Betriebsspannung durchzuführen!

Make sure that the power supply is switched off when you

connect the wires !

Die Stromquellen müssen so abgesichert sein, dass es im
Falle eines Kurzschlusses nicht zum Kabelbrand kommen

kann. Verwenden Sie nur handelsübliche und VDE-

geprüfte Modellbahntransformatoren!

The power sources must be protected to prevent the risk of

burning wires. Only use VDE-tested special model train

transformers for the power supply!

21 10 45

21 00 94

Form-Hauptsignal TT Hp0/Hp2

Form-Hauptsignal TT

Hp0/Hp1/Hp2

Wichtig! Montageinformation vor Montagebeginn un-

bedingt vollständig durchlesen!

Dieses Produkt ist kein Spielzeug! Nichtempfohlen für Kinder unter 14 Jahren. Der Bausatz enthält
Kleinteile. Darum nicht in die Hände von Kindern unter 3 Jahren! Bei unsachgemäßem Gebrauch
besteht Verletzungsgefahr durch funktionsbedingte Kanten und Spitzen! Bitte diese Anleitung gut
verwahren !

This Product is not a toy ! Not intended for children under 14 years of age. Contains small parts.
Therefore keepit away fromchildren under 3years of age! Atan incorrect usethere exists dangerof
hurting becauseof cuttingedgesandtips! Please keep theseinstructions insafeplace.

Made in Europe für

Conrad Electronic GmbH

Klaus-Conrad-Str. 2

92530 Wernberg-Köblitz

1. Vorwort

Danke!

Sie haben für Ihre Modelleisenbahn einen Bausatz aus dem Sortiment der
Firma Conrad Electronicerworben.

l

Diese Bausätze sind leicht zu montieren und von hoher Qualität. Sie
werden von namhaften deutschen Modellbahnzubehörherstellern ge­fertigt.

l

Bausätze für die Modellbahn sind nicht nur eine willkommene Bastelei,
sondern bieten darüber hinaus noch einen deutlichen Preisvorteil. Ver­gleichbare Fertigprodukte kosten durch den hohen Anteil der Handar­beit bei der Produktion ein Vielfaches. Da “opfert” man schon gern ein­mal eine halbe Stunde, denn länger werden Siean diesem Bausatz nicht
arbeiten.

Wir wünschen Ihnen viel Spaß beim Zusammenbau! Berichten Sie uns
über Ihre Bastelerfolge!

Ihr Conrad-Modellbahnteam

2. Grundsätzliches

Werkzeug zur Montage

Legen Sie sichbitte folgende Werkzeuge bereit:

l

kleiner Seitenschneider, Flachzange undeine spitze Pinzette

l

einen Feinlötkolben mitdünner Spitze

l

Lötzinn (möglichst 0,5mm)

l

Sekundenkleber

Sicherheitshinweise

Die im Bausatz enthaltenen elektrischen und elektronischen Bauteile

l

dürfen nur an Kleinspannung über geprüfte und zugelassene Span­nungswandler (Transformatoren) betriebenwerden. DieseBauteile sind
auch hitzeempfindlich, beim Löten dürfen sie nur kurz erwärmt werden.
Nicht “braten”!

Lötkolben entwickeln bis zu 400°C Hitze. Sie dürfen nie ohne Aufsicht

l

bleiben. Halten Sie Abstand zu brennbaren Materialien, benutzen Sie
eine hitzebeständige UnterlagezumArbeiten.

Der Widerstand und die Diode am Ende der An­schlußdrähte sind für die Funktiondes Signals erfor­derlich. Sie dürfennicht entfernt werden.
Widerstand und Diode dürfen nicht mit Isolations­material umhüllt werden, da sie sonst keine
ausreichende Kühlung erhalten!

Ø13Ø 13

Verwenden Sie nur kurzschlusssichere Stromquel­len !

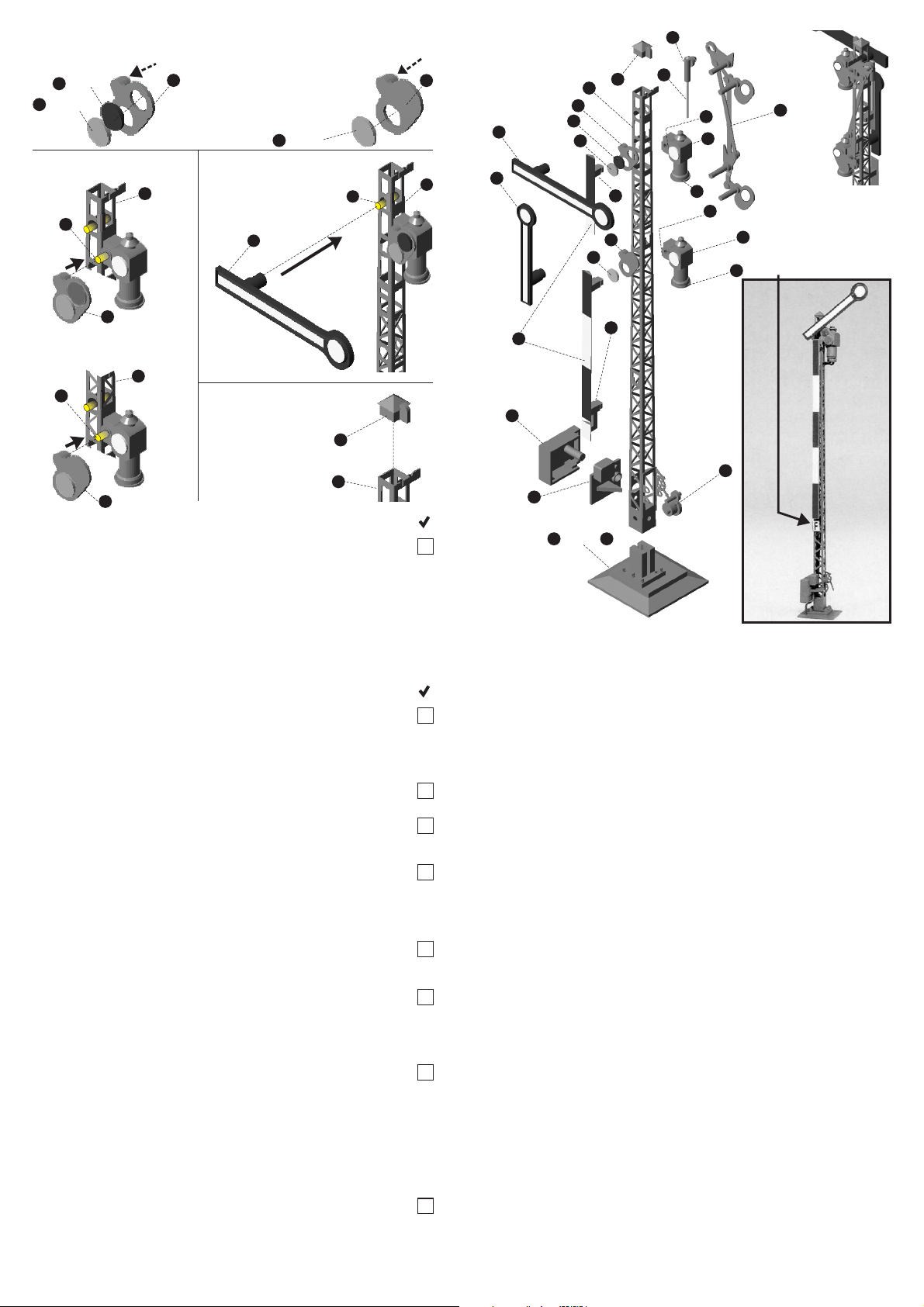

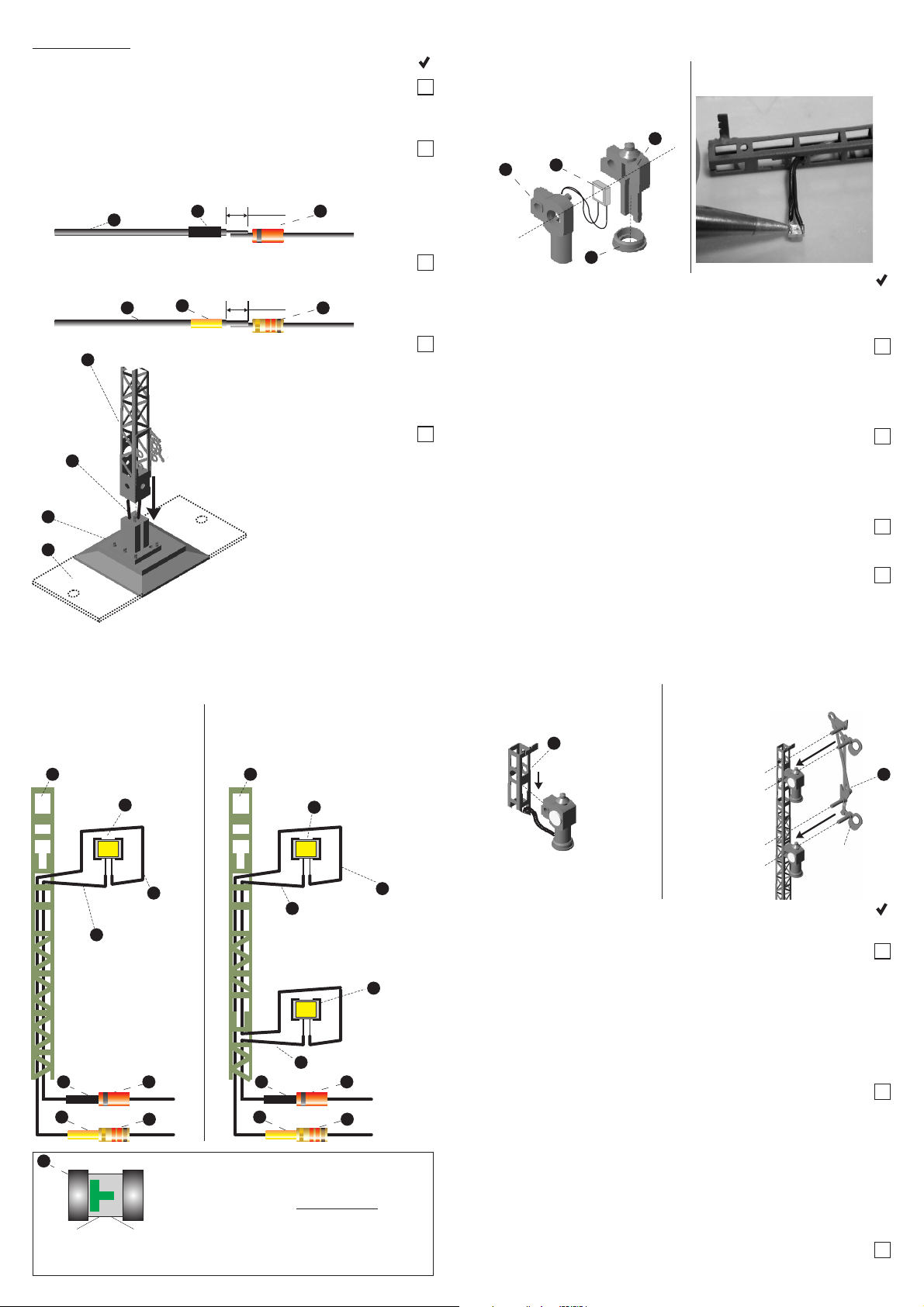

3. Zusammenbau

Als erstes den Bausatz aufgrund des Inhaltsverzeichnisses auf seine Voll­ständigkeit überprüfen. Bei Reklamationen bitte unbedingt nur komplette
Tüten einsenden. Wenn der Bausatz vollständig ist, können Sie mit dem
Zusammenbau beginnen.

Gehen Sie bei dem Zusammenbau bitten genau in der Reihenfolge vor,
welche in der Aufbauliste angegeben ist. Haken Sie jeden Schritt in der
vorgesehenen Spalte ab, nachdemSieihn beendet haben.

WICHTIG !

Inhaltsverzeichnis

Bauteilbezeichnung

Pos.

- Anleitung 1 1 1 1 1 1
1 Dünnes schwarzes Kabel ca. cm. 60 70 70 60 70 70

98607 06/2008 Stand 03

2 Diode 1N4148 o.ä. 1 1 1 1 1 1
3 Schrumpfschlauch schwarz 1 1 1 1 1 1
4 Widerstand 820 Ohm 1 1 1 1 1 1
5 Schrumpfschlauch gelb 1 1 1 1 1 1
6 Bodenplatte, ca. 15,5 x 15,5 mm 1 1 1 1
7 Bodenplatte, ca. 17 x 40 mm 1 1
8 Mast aus Messing (lackiert) 1 1 1 1 1 1

9 weiße SMD-LED 1 2 2 1 1 2
10 Laternengehäuse, vorderes Teil 1 2 2 1 2 2
11 Laternengehäuse, hinteres Teil 1 2 2 1 2 2
12 Laternengehäuse, Bodenplatte, rund 1 2 2 1 2 2
13 Stellmechanik, vormontiert 1 1 2 1 1 2
14 Farbfilterscheibe rot 1 1 1 1 1 1
15 Farbfilterscheibe grün 1 1 1 1 1 1
16 Farbfilterscheibe gelb
17 Blende, für vorne, zwei Löcher 1 1 1 1 1 1
18 Blende, für vorne, ein Loch 1 1 1 1
19 Flügel groß (bedruckt) 1 1 1 1 1 1
20 Flügel klein (bedruckt)
21 Mastspitze 1 1 1 1 1 1
22 Aufkleber für Mastschild 1 2 2 1 2 2
23 Mastschild 1 2 2 1 2 2
24 Seiltrommelimitation 1 1 1 1 1 1
25 Antriebskastenattrappe Unterteil 1 1 1 1 1 1
26 Antriebskastenattrappe Oberteil 1 1 1 1 1 1
27 Stelldrahtmuffe 1 1 2 1 1 2
28 Stelldraht (vorgebogen) 1 1 2 1 1 2
29 Satz Aufkleber für Nummerntafel 1 1 1 1 1 1
30 Kunststoffblende für Laterne, gelb 1 2 2 1 2 2

21 12 14

(gr-rt-brn-gold)

21 12 22

21 12 30

21 10 05

-- --

--

11 11

--

--

11 11

21 00 94

21 10 45

--
