VERIA 7070 User Manual

VERIA

Uživatelská příručka

Videotelefon

Model: 7070

Před použitím si prosím pečlivě prostudujte tuto příručku

a uchovejte ji pro případ další potřeby.

VERIA 7070

Obsah

1. Obsah balení......................................................................................5

2. Popis zařízení....................................................................................5

3. Možnosti zapojení..............................................................................6

3.1 Specifikace kabeláže....................................................................8

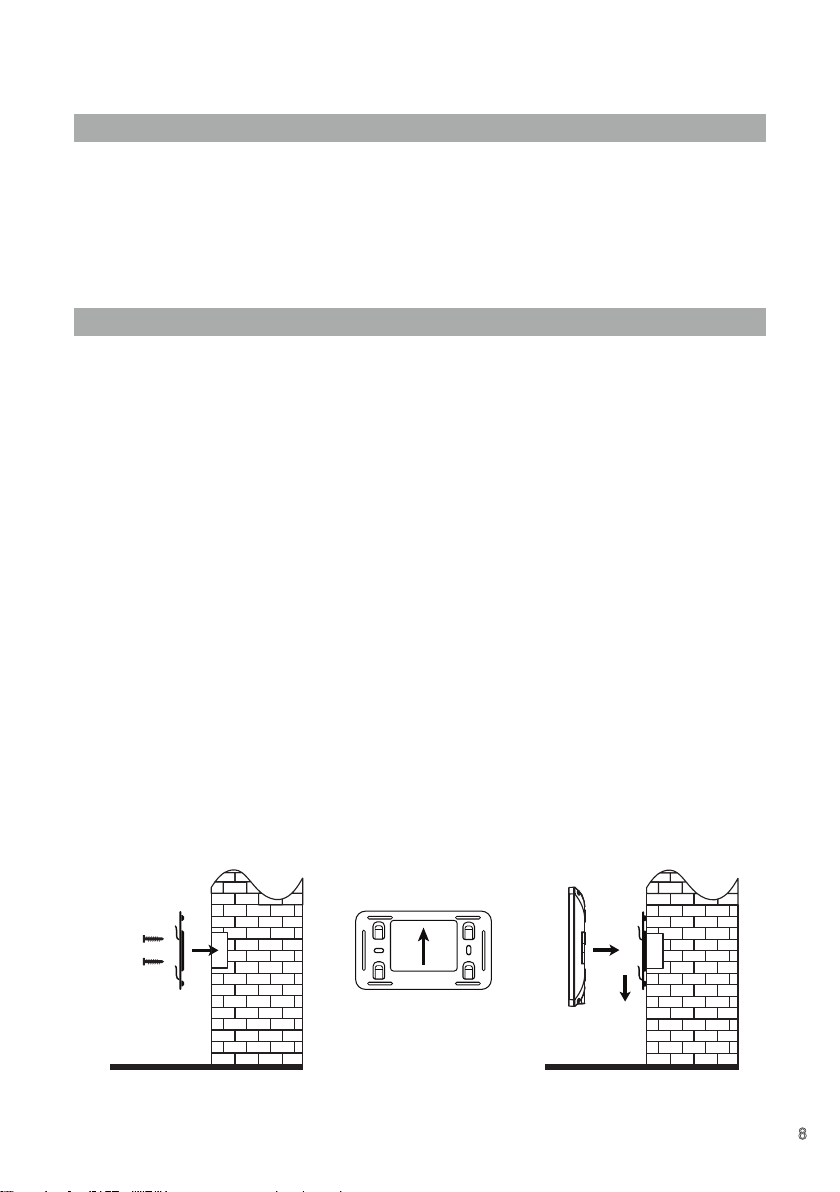

3.2 Instalace.......................................................................................8

4. Začínáme...........................................................................................9

4.1 Ovládání.......................................................................................9

4.2 Hlavní menu..................................................................................9

4.3 Prohlížení a přehrávání záznamů a multimediálních souborů.....11

5. Systémové nastavení.......................................................................13

5.1 Možnosti nastavení.....................................................................13

5.2 Pokročilé menu nastavení...........................................................18

6. Technická specifikace a údržba........................................................19

7. Závěrečná ustanovení......................................................................22

7.1 Autorská práva............................................................................22

7.2 Sortiment produktů.....................................................................22

7.3 Upozornění na nekvalitní kopie výrobku.....................................23

7.4 Záruka........................................................................................23

VERIA 7070

VAROVÁNÍ

Nepoužívejte k napájení zařízení

několikanásobné prodlužovací

kabely. V opačném případě může

dojít ke generování zvýšené teploty

VERIA

Neumísťujte či nepokládejte na

K čistění vnějších částí zařízení od

nečistot nepoužívejte vodu ani

VERIA

chemikálie. Vždy použijte suchý

mechanickému poškození a úrazu

Neohýbejte a neodpojujte napájecí

kabel od sítě násilím. Dojde-li k

jeho poškození, hrozí nebezpečí

požáru nebo úrazu elektrickým

UPOZORNĚNÍ

VERIA

zařízení nehromadil prach či jiné

a nebezpečí vzniku požáru.

zařízení těžké předměty.

hadřík, aby se zabránilo

elektrickým proudem.

proudem.

Zajistěte, aby se na povrchu

pevné částice a nečistoty.

VERIA

Nepřipojujte zařízení k jiným

přístrojům, jinak může dojít k jeho

trvalému poškození.

Nepřipojujte napájecí kabel do

zásuvky mokrýma nebo vlhkýma

rukama, hrozí nebezpečí úrazu

elektrickým proudem.

Zařízení neinstalujte ve vlhkém

prostředí. Nedodržením

VERIA

předepsaných provozních

podmínek může dojít k požáru,

úrazu elektrickým proudem nebo

trvalému poškození zařízení.

VERIA

Zařízení svépomocí nerozebírejte,

neopravujte nebo neupravujte. V

opačném případě může dojít k

požáru, úrazu elektrickým proudem

nebo trvalému poškození zařízení.

VERIA

Zamezte vniknutí cizích částic a

látek do zařízení.

Pokud zařízení při provozu vydává

VERIA

Zařízení instalujte na rovný a

stabilní povrch.

Neinstalujte zařízení na místa

vystavená přímému slunečnímu

VERIA

záření a v blízkosti zdrojů tepla.

podivné zvuky, okamžitě odpojte

zdroj napájení a kontaktujte

technickou podporu.

Nepoužíváte-li zařízení delší dobu,

odpojte ho od zdroje napájení.

VERIA 7070

Představení zařízení

7“ videotelefon s barevným displejem s dotykovými tlačítky v unikátním ultratenkém provedení. Díky vestavěném mikrofonu a reproduktoru lze komunikovat se vstupní stanicí nebo jednotlivými monitory „hands-free“ bez použití sluchátka. Kromě standardních funkcí videotelefonu nabízí model VERIA 7070 také navíc možnost připojení až 2 analogových kamer pro živý náhled. Zařízení mimo jiné vyniká jednoduchou montáží, kterou lze zvládnout během pár minut. Snadné je také ovládání videotelefonu díky menu kompletně v českém jazyce. Videotelefon VERIA 7070 je plně kompatibilní s dostupným sortimentem vstupních kamerových jednotek a analogových kamer VERIA.

Hlavní funkce

• Hovor

• Monitorování

• Nerušit

• Interní hovor

Kontrola obsahu balení

Po obdržení zařízení nejprve zkontrolujte, zda nedošlo během přepravy k viditelnému poškození obalu. Pokud je však zařízení po rozbalení a odstranění ochranných obalů viditelně poškozeno, v žádném případě zařízení nebo jeho součásti nepoužívejte a neprodleně kontaktujte prodejce.

Ochrana životního prostředí

Nevyhazujte použité elektrické spotřebiče a baterie jako netříděný komunální odpad, využívejte sběrná místa tříděného odpadu. V opačném případě může dojít ke kontaminaci půdy či vody.

VERIA 7070

1. Obsah balení

Součást Množství Poznámka

Videotelefon Hands-free videotelefon Držák Síťový adaptér Kabel 4-pinový Kabel 4-pinový Kabel 5-pinový Spojovací materiál Uživatelská příručka

Poznámka: Barevné značení vodičů u přiložených propojovacích kabelů: RD = červená, BU = modrá, YE = žlutá, WH = bílá, BN = hnědá.

1 ks 1 ks 1 ks 2 ks 1 ks 1 ks 4 ks 1 ks

Konzole pro povrchové upevnění Napájecí zdroj 15V/1A RD+BU+YE+WH 2x BU+WH (CCTV) RD+BU+YE+WH+BN 2x Ø3x35 mm + 2x hmoždinka Tištěná uživatelská příručka

2. Popis zařízení





 Displej  Dotyková ovládací tlačítka  LED indikátor napájení

VERIA







 Mikrofon  Reproduktor

VERIA 7070

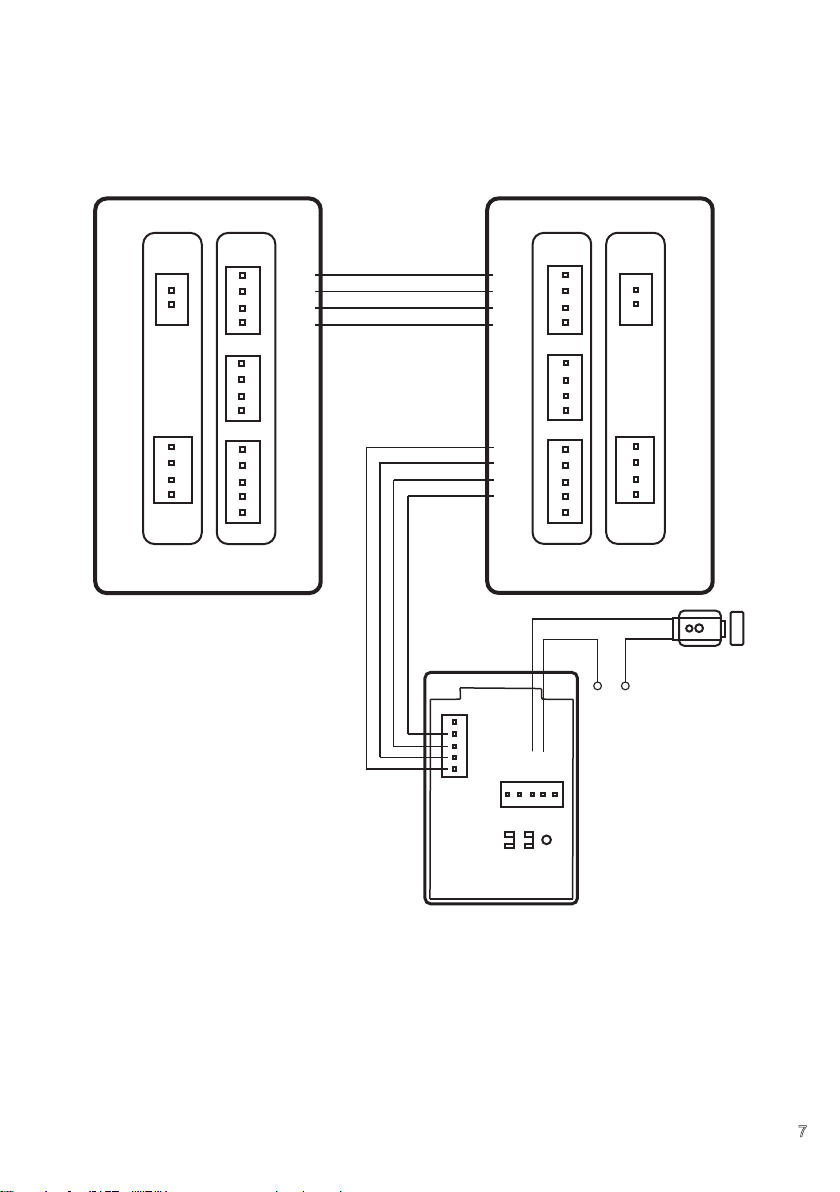

3. Možnosti zapojení

1) Videotelefon + vstupní stanice + CCTV kamera + ovládání el. zámku

MONITOR

A D-1 G N D DATA V D-1

A D-2 G N D

PWR2

V D-2

A D-1 G N D

PWR1

V D-1 DATA

DATA1 VD1

PWR1

GND AD1

NO2

COM2

LOCK

GND

VCC

Analogová

kamera

12V DC

TP/

COAX

+ 15V GND

CCTV1

G N D

CCTV2

G N D

VSTUPNÍ STANICE

Port s označením P3, P4 i P5 slouží k propojení monitoru videotelefonu a vstupní stanice. Poznámka: Označení svorek u portu P3 vstupní stanice odpovídá: AD = audio, GND = zemnění, PWR = napájení (+), VD = video. Zařízení je napájeno skrz port P1 pomocí síťového adaptéru 15V/1A DC (součást balení), případně lze využít výrobcem schválený zdroj na DIN lištu s obdobnými parametry (není součástí balení). Vstupní stanice je kromě portu P1 vybavena výstupním nepolarizovaným NO (normal open = „v klidu otevřeno“) kontaktem určeným pro otvírání elektrického nebo elektromagnetického zámku. Pro napájení zámku

doporučujeme použít externí zdroj napájení dimenzovaný dle specifikace výrobce zámku (např. 12V/1A DC apod.).

Monitor disponuje portem P2 určeným pro připojení dvojice analogových bezpečnostních kamer (CCTV1, CCTV2, 2x GND). Pro fyzické propojení s videotelefonem použijte pasivní převodník kroucený pár/BNC. Mimo to je nutné kameru napájet samostatným zdrojem (viz schémata zapojení). Poznámka: Pro připojení analogové kamery lze také využít port P4, při zapojení na svorky VD2 a GND.

12V DC

Elektrický

zámek
