4 CHANNEL USB RECORDER / LOGGER

PCS10 / K8047

User manual

Velleman Instruments

Altough developments in the field of electronics proceed at breakneck speed, we have always been able to create the

ideal mix between innovation and durability. The innovations are mainly expressed in our scopes, which are created with the aid of the latest techniques.

The velleman Instruments team

Table of Contents

Foreword

IContents

Part I Français

................................................................................................................................... 31 Généralités

.......................................................................................................................................................... 3Donneés technique

.......................................................................................................................................................... 3Exigences min. du système

.......................................................................................................................................................... 3Sécurité et mises en garde

.......................................................................................................................................................... 4Garantie

................................................................................................................................... 42 Connexions

.......................................................................................................................................................... 5Indication d'alimentation USB

.......................................................................................................................................................... 5Indication d'enregistrement / de la

.......................................................................................................................................................... 5Connecteurs d'entrée du signal

.......................................................................................................................................................... 5Sortie USB

................................................................................................................................... 63 Ecrans d'affichage

.......................................................................................................................................................... 6Ecran analogique

.......................................................................................................................................................... 6Ecran numérique

................................................................................................................................... 74 Réglages du logiciel

.......................................................................................................................................................... 7Affichage analogique

......................................................................................................................................................... 7Plage de tension

......................................................................................................................................................... 7Canaux

......................................................................................................................................................... 8Temps/div

......................................................................................................................................................... 8Mesures

......................................................................................................................................................... 9Barre de défilement

.......................................................................................................................................................... 9Afichage numérique

......................................................................................................................................................... 9Tension momentanée

......................................................................................................................................................... 10Mémoriser les tensions min. & max.

................................................................................................................................... 105 Options du menu

.......................................................................................................................................................... 10Le menu fichiers

......................................................................................................................................................... 11fichier

.......................................................................................................................................................... 12Le menu édition

.......................................................................................................................................................... 12Le menu options

......................................................................................................................................................... 13Colors

.......................................................................................................................................................... 13Le menu view

......................................................................................................................................................... 13Repères

......................................................................................................................................................... 14Markers1

......................................................................................................................................................... 14Markers2

......................................................................................................................................................... 14déplacer les repères

......................................................................................................................................................... 15DVM display

.......................................................................................................................................................... 15Le menu help

......................................................................................................................................................... 16About

................................................................................................................................... 166 Assistance

.......................................................................................................................................................... 16Dépannage

.......................................................................................................................................................... 16Service clientèle

................................................................................................................................... 167 Glossaire

.......................................................................................................................................................... 16Administrateur

.......................................................................................................................................................... 17DLL

.......................................................................................................................................................... 17Imprimante logique

.......................................................................................................................................................... 17Plug -and-play

.......................................................................................................................................................... 17Port

.......................................................................................................................................................... 17Spouleur d'impression

.......................................................................................................................................................... 17Imprimante

PCS10 - K8047 recorder / LoggerII

.......................................................................................................................................................... 17Mise en file d'attente

.......................................................................................................................................................... 18USB

Index 19

1 Français

1.1 Généralités

1.1.1 Donneés technique

Materiel :

• Connexion et alimentation USB.

• Quatre canaux d'entrée pour connexion d'un signal CC

• Résistance d'entrée 1Mohm

• Nombre max. d'échantillons / seconde: 100

• Quatre plages d'entrée, 3V / 6V / 15V et 30V

• Sensibilité 10mV

• Précision ±3% de pleine échelle

• Entrée max. 30Vcc.

• LED d'alimentation et LED d'enregistrement/diagnostique

Logiciel :

Français 3

• Affichage d'une trace analogique ou affichage numérique

• enregistrement simultané sur 4 canaux

• Fonction hold pour valeur d'échantillon min/max pour DVM

• De 1 sec à 1000 sec par division

• Sauvegarde et rappel d'écrans ("full colour") ou de données

• Option d'enregistrement automatique pour les enregistrements de longue durée

• Marqueurs "on-screen" (sur l'écran) pour temps et tension

• Avec DLL pour développer vous-même

1.1.2 Exigences min. du système

Exigences min. du système :

• PC avec système d'exploitation Win98SE *

• Carte graphique SVGA (min. 800 x 600).

• Souris

• Port USB libre

• Lecteur CD-ROM

Mises à jour du logiciel :

Visitez notre site www.velleman.be pour les mises à jour (ou cliquez sur "mises à jour").

1.1.3 Sécurité et mises en garde SECURITE et MISES EN GARDE

Information importante concernant la sécurité!

PCS10 - K8047 recorder / Logger4

1.1.4 Garantie

Cet appareil vient avec une garantie contre les défauts de construction et les composants cases ou défectueux. La garantie est valable pour UN AN à partir de la date de vente. La garantie n'est valable que lorsque l'appareil

est retourné avec la facture d'achat. La responsabilité de VELLEMAN Components se limite à la réparation de défauts ou, si VELLEMAN Components l'estime nécessaire, à la réparation ou au remplacement de composants défectueux. Les frais et les risques liés au transport, le démontage, l'installation ou tous les autres frais éventuels liés directement ou indirectement à la réparation, ne seront pas remboursés par VELLEMAN Components. VELLEMAN Components n'est pas responsable de dommages éventuels causes par un

appareil défectueux.

1.2 Connexions

GRetenez que la terre de tous les canaux est interconnecté !

Un câble USB lie l'appareil au port USB de l'ordinateur.

1.2.1 Indication d'alimentation USB

Indique que l'appareil est connecté à l'ordinateur de la bonne façon.

1.2.2 Indication d'enregistrement / de la

S'allume quand l'appareil est en train d'enregistrer des données.

1.2.3 Connecteurs d'entrée du signal

4 canaux d'entrée vous permettent de mesurer 4 signaux à la fois.

1.2.4 Sortie USB

Français 5

Connectez l'ordinateur à l'enregistreur/logger USB au moyen du câble USB.

Réalisez les connexions :

PCS10 - K8047 recorder / Logger6

1.3 Ecrans d'affichage

1.3.1 Ecran analogique

Cet écran permet de visualiser les 4 canaux en même temps sous forme d'une trace.

1.3.2 Ecran numérique

K8047 / PCS10 ex. d'écran

Caractéristique puissant pour la visualisation numde vos mesures.

1.4 Réglages du logiciel

1.4.1 Affichage analogique

1.4.1.1 Plage de tension

Français 7

1.4.1.2 Canaux

PCS10 - K8047 recorder / Logger8

1.4.1.3 Temps/div

1.4.1.4 Mesures

1.4.1.5 Barre de défilement

Français 9

1.4.2 Afichage numérique

1.4.2.1 Tension momentanée

PCS10 - K8047 recorder / Logger10

1.4.2.2 Mémoriser les tensions min. & max.

1.5 Options du menu

1.5.1 Le menu fichiers

Open image : Ouvre un fichier image et l'affiche sur l'écran. Open data : Ouvre et affiche les données de la forme d'onde sauvegardées en format texte au

moyen de l'option "Save data"..

Save image : Sauvegarde l'image dans un fichier en format Windows Bitmap (*BMP). Save data : Sauvegarde la forme d'onde en format texte. Uniquement la portion des données

affichée sur l'écran est sauvegardée.

1.5.1.1 fichier

Français 11

AutoSave data : Les données mesurées sont automatiquement sauvegardées dans un fichier. Print : Imprime l'image.

Print setup : Sélectionne une imprimante et instaure les options avant l'impression. Les options

disponibles dépendent de l'imprimante sélectionnée.

Exit : Pour quitter le programme.

Start : Date et heure de début de l'enregistrement Time step : Le temps neécessaire pour mesurer un nombre d'échantillons, dans l'exemple 1 seconde

pour prendre 100 échantillons.

Voltage range CH1 : Plage de tension du canal 1 => valeur mesurée 255 correspond à 15V CH2 : Plage de tension du canal 1 => valeur mesurée 255 correspond à 30V CH3 : Plage de tension du canal 1 => valeur mesurée 255 correspond à 30V

CH4 : Plage de tension du canal 1 => valeur mesurée 255 correspond à 30V

Maximum 1700 valeurs sont mesurées par écran, numérotées de 1 à 1700. En outre, les valeurs mesurées du canl 1 à canal 4 peuvent être lues.

Exemple pour CH1 :

Point de mesuré : 13 x 1/100 = 0,13s + 9:17:02 = 9:17:02.13 Valeur : 138 x 15/255 = 8,118V

Exemple pour CH3 :

Point de mesuré : 4 x 1/100 = 0,04s + 9:17:02 = 9:17:02.04 Valeur : 61 x 30/255 = 7,176V

Print page

PCS10 - K8047 recorder / Logger12

1.5.2 Le menu édition

Copy : Copie l'image vers le clipboard (presse-papier) de Windows. Paste : Colle l'image stockée dans le clipboard sur l'écran actuel.

1.5.3 Le menu options

Colors : Permet de sélectionner les couleurs d'articles variés sur l'afficheur de la forme d'onde.

Cliquez le bouton correspondant afin de changer la couleur d'un article. Une boîte dialogue s'ouvrira dans laquelle vous pouvez choisir une nouvelle couleur.

La palette complète n'est sélectionnable qu'à partir de 24 bits. Cliquez sur le bouton Default colors pour réinstaurer les couleurs de défaut.

Demo mode : L'appareil se met dans le mode démo et plusieurs signaux sont affichés.

1.5.3.1 Colors

Français 13

1.5.4 Le menu view

Markers dV & t : Le temps absolu de la position du repère est affiché. (2)

Markers V & dt : La différence de temps entre les repères est affichée (1)

Il est possible de déplacer les repères avec les repères.

DVM display : Affiche l'écran numérique enregistreur/logger.

Bright grid : Active la trame bleue à l'écran.

Deux horizontaux pour mesurer la tension (1) Deux horizontaux pour mesurer la tension (2)

1.5.4.1 Repères

Les repères permettent d'effectuer des mesures sur un ou quatre signals. Cela peut être pratique pour mesurer le temps entre deux points de l'amplitude.

PCS10 - K8047 recorder / Logger14

1.5.4.2 Markers1

1.5.4.3 Markers2

1.5.4.4 déplacer les repères

• Placez le pointeur de la souris sur une ligne de repère en pointillés.

• Enfoncez le bouton gauche de la souris et maintenez-le enfoncé.

• La ligne de repère devient continu.

• Glissez le repère jusqu'à la position approprieé.

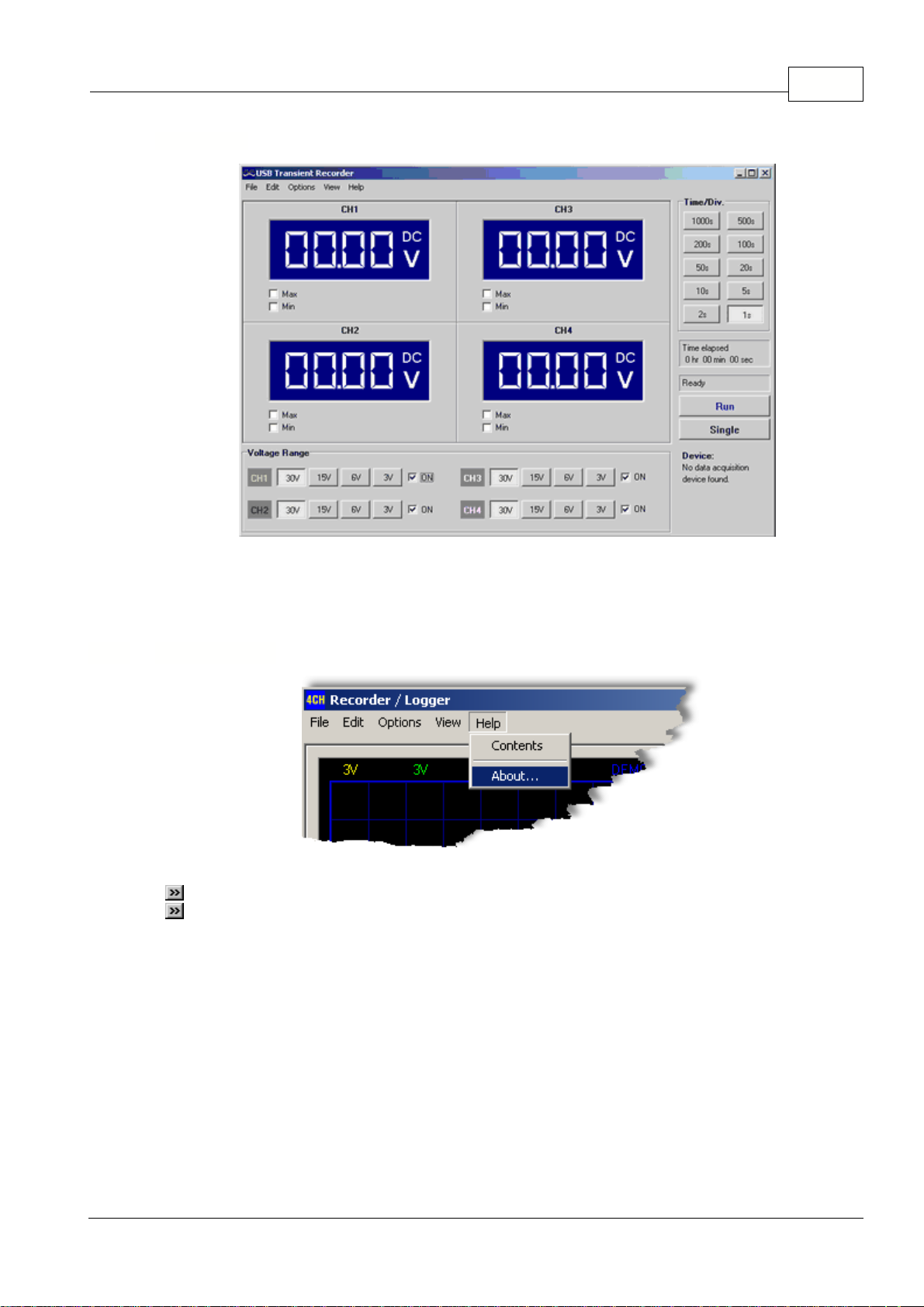

1.5.4.5 DVM display

Français 15

Caractéristique unique permettant de visualiser les tensions de crête min. et max. pendants vos

1.5.5 Le menu help

Contents : Affiche le fichier help.

About : Affiche des infos sur la version du programme

K8047 / PCS10 ex. d'écran

mesures

PCS10 - K8047 recorder / Logger16

1.5.5.1 About

1.6 Assistance

1.6.1 Dépannage

• Si la LED Record reste allumé lors du démarrage :

- Déconnectez l'appareil puis reconnectez au connecteur PC.

- La LED Record doit clignoter trois fois avant d'être désactivée, terminez cette inactivité en pressant le bouton Run.

1.6.2 Service clientèle

E-mail :

Support@Velleman.be

Site web :

http://www.velleman.be

1.7 Glossaire

1.7.1 Administrateur

Personne chargée de configurer et de gérer des contrôleurs de domaine ou des ordinateurs locaux ainsi que leurs comptes de groupe et leurs comptes d'utilisateurs, d'affecter des mots de passe et des autorisations, et d'aider les utilisateurs à résoudre les problèmes susceptibles de survenir sur le réseau. Les administrateurs sont membres du groupe Administrateurs et possèdent le contrôle total sur le domaine ou l'ordinateur.

1.7.2 DLL

Fonctionnalité du système d'exploitation qui permet à des routines exécutables (qui assument généralement une fonction ou un ensemble de fonctions déterminé) d'être stockées séparément sur la forme de fichiers portant l'extension .dll. Ces routines ne sont chargées qu'au moment requis par le programme qui les appelle.

1.7.3 Imprimante logique

Interface logicielle entre le système d'exploitation et l'imprimante dans Windows 2000. Bien que l'imprimante soit le périphérique qui se charge effectivement de l'impression, une imprimante logique détermine la manière dont un travail d'impression est traité ainsi que son mode d'acheminement jusqu'à sa destination (port local, port réseau, fichier ou partage d'impression distant). Lorsque vous imprimez un document, il est mis en file d'attente (stocké) sur l'imprimante logique avant d'être envoyé à l'imprimante proprement dite.

Voir aussi imprimante ; spoule.

1.7.4 Plug -and-play

Ensemble de spécifications développé par Intel, qui permet à un ordinateur de détecter et de configurer automatiquement un périphérique, ainsi que d'installer les pilotes appropriés.

Français 17

1.7.5 Port

Généralement, point de connexion de votre ordinateur auquel vous pouvez raccorder des périphériques qui passent des données de/vers un ordinateur. Une imprimante, par exemple, est généralement connectée à un port parallèle (aussi appelé port LPT) et un modem à un port série (aussi appelé port COM).

Voir aussi modem ; port série.

1.7.6 Spouleur d'impression

Logiciel qui accepte un document envoyé à une imprimante par un utilisateur et le stocke sur disque ou dans la mémoire jusqu'à ce que l'imprimante soit prête à le reproduire. Cette collection de bibliothèques de liaison dynamique (DLL) reçoit, traite, planifie et distribue les documents à imprimer. Le terme spouler est la traduction française de l'anglais « spooler » qui n'est autre que l'acronyme de « simultaneous print operations on line » (opérations d'impression simultanées en ligne).

Voir aussi DLL ; mise en file d'attente.

1.7.7 Imprimante

Dispositif qui reproduit du texte ou des images sur papier ou sur tout autre média d'impression. Parmi les différents types d'imprimantes, citons notamment les imprimantes laser et les imprimantes matricielles.

Voir aussi imprimante logique ; Imprimantes ; spouler d'impression.

1.7.8 Mise en file d'attente

Sur un serveur, processus qui consiste à stocker sur un disque les documents à imprimer, jusqu'à ce qu'une imprimante soit prête à les traiter. Un spouleur accepte chaque document de n'importe quel client, le stocke, puis l'envoie vers une imprimante lorsque cette dernière est prête.

Voir aussi spouleur d'impression.

PCS10 - K8047 recorder / Logger18

1.7.9 USB

Bus externe qui prend en charge l'installation Plug-and-Play. Avec un bus USB, vous pouvez connecter et déconnecter des unités sans arrêter ou redémarrer votre ordinateur. Sur un même port USB, vous pouvez connecter jusqu'à 127 unités périphériques, dont des haut-parleurs, des téléphones, des lecteurs de CD-ROM, des manettes de jeu, des lecteurs de bandes, des claviers, des scanneurs et des appareils photo. En général, un port USB se trouve à l'arrière de l'ordinateur à proximité du port série ou du port parallèle. Le bus série universel est appelé USB.

Voir aussi bus ; Plug-and-Play ; port

Index

- 2 -

24 bits 12

- A -

About 15

- C -

câble USB 4 Colors 12

Connexions 4 Contents 15

- D -

Default colors 12 Demo mode 12

Dépannage 16 différence de temps 13

Donneés technique 3 DVM display 13

- S -

Sensibilité 3 Service clientèle 16

Software 3

- T -

temps absolu 13

- E -

Exigences min. du système 3

- L -

Le menu help 15 Le menu options 12

Le menu view 13 les repères 13

Logiciel 3

- M -

Markers dV & t 13 Markers V & dt 13

Mises à jour du logiciel 3

- P -

Plage de tension 7

Velleman Instruments is a division of Velleman Components NV. Legen Heirweg 33 9890 Gavere

Belgium Internet site : http://www.velleman.be

E-mail : support@velleman.be
