INSTRUKCJA OBSŁUGI
Nr produktu 190951
Zdalne sterowanie za pomocą telefonu
komórkowego Velleman MK160
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 1 z 7
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
www.conrad.pl
www.conrad.pl
Instrukcja obsługi MK 160
Zdalne sterowanie jest włączane, gdy podświetlenie telefonu komórkowego włącza się z połączeniem
przychodzącym. Podświetlenie musi pozostać zapalone w sposób ciągły (to znaczy nie powinno
migać), gdy komórka dzwoni.
Niektóre telefony lub modele mogą być niezgodne z tym zestawem lub mogą wymagać innego
ustawienia podświetlenia dla połączeń przychodzących. Zapoznaj się z instrukcją obsługi telefonu
komórkowego.
Do obsługi tego zestawu potrzebny jest telefon komórkowy na abonament lub na kartę prepaid.
Należy pamiętać, że chociaż istnieje pewna ochrona przed niechcianymi połączeniami, urządzenie
może nadal być wyzwalane przez osoby dzwoniące, telefony / wiadomości od operatora itp.
Obwód musi być wykorzystywany wyłącznie do obsługi sprzętu niekrytycznego. Nie używaj obwodu
do kierowania systemem podtrzymywania życia ani do jakiegokolwiek innego zastosowania, w
którym niezamierzone działanie może zaszkodzić ludziom lub uszkodzić mienie.
Instalacja i podłączenie
Aby obsługiwać ten zestaw, potrzebujesz obudowy lub miejsca całkowicie odizolowanego od światła
dziennego.
Zamontuj telefon tak, aby czujnik LD R mógł być zgięty w kierunku wyświetlacza telefonu.
Wyreguluj czułość (RV1) w taki sposób, aby LD1 świeciło tylko wtedy, gdy podświetlenie jest
włączone.
Wybór trybów – wybierz dwa dostępne tryby działania:
SW1 DIP4 OFF( wyłączony ): tryb ON / OFF (włączenia / wyłączenia) (przełączany) -
- dwie rozmowy z rzędu włączają przekaźnik, jedno wywołanie wyłącza (* Maksymalna niezawodność
zostaje osiągnięta, gdy drugie połączenie zostanie wykonane w ciągu 1 minuty od pierwszego
połączenia).
SW1 DIP4 ON: ON (włączony) – z funkcją automatycznego wyłączenia - wywołanie włącza przekaźnik
na wybrany czas. (Wybierz żądany czas trwania za pomocą przełącznika DIP1-3, patrz tabela na PCB).
Ważne:
Odłącz zasilanie przed zmianą ustawień przełącznika DIP.
Sprawdź, ile razy telefon musi zadzwonić, zanim podświetlenie zostanie włączone.
Sprawdź, jak długo podświetlenie pozostaje włączone po zakończeniu połączenia.
Nie podawaj swojego numeru telefonu, jeśli chcesz uniknąć niechcianych połączeń.
Wyłącz wszystkie nieistotne opcje telefonu umożliwiające aktywowanie podświetlenia.
Strona 2 z 7
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Przełącznik DIP
Strona 3 z 7
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Strona 4 z 7
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

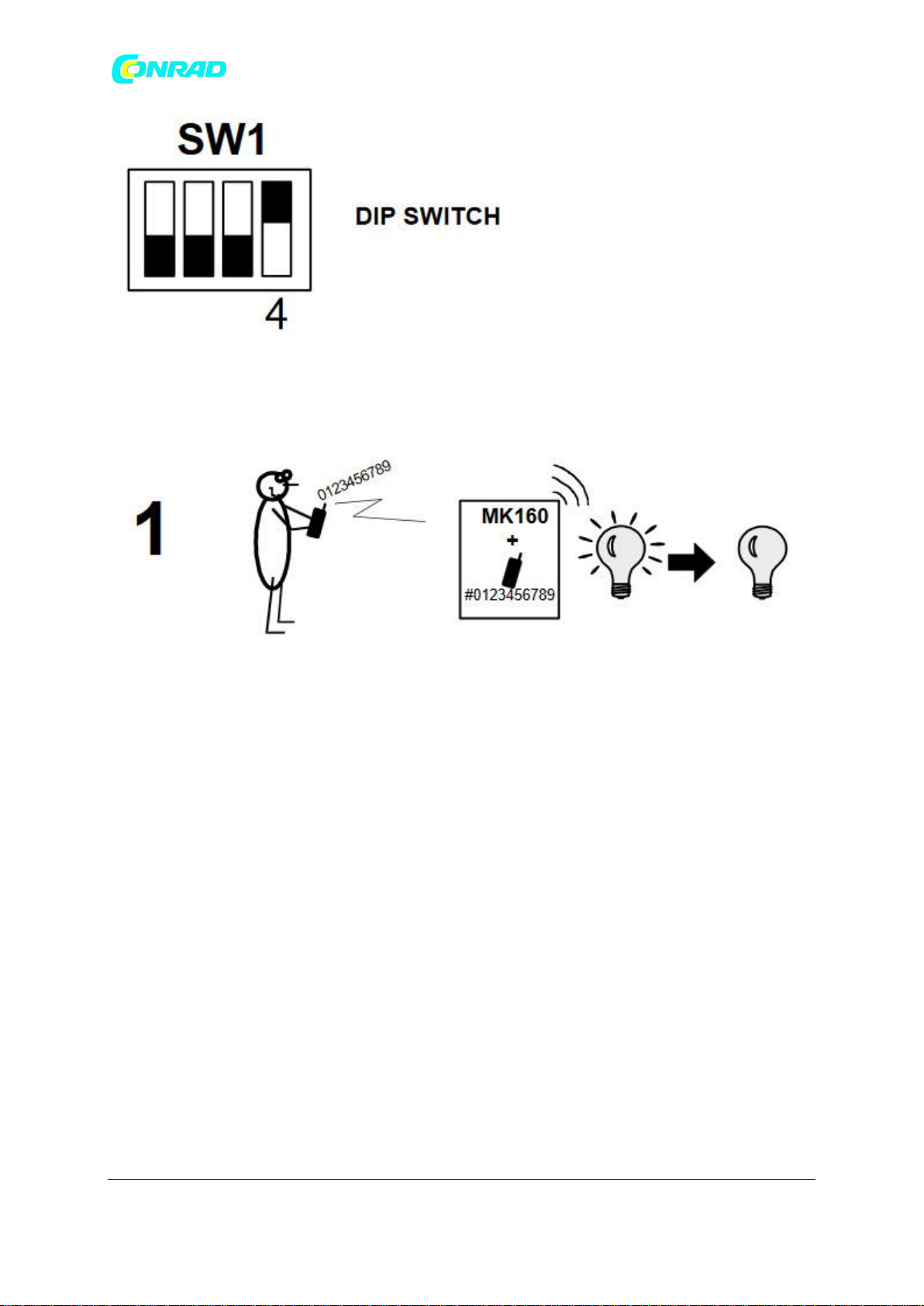

Przełącznik DIP
Strona 5 z 7
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Utylizacja
a) Produkt
Urządzenie elektroniczne są odpadami do recyclingu i nie wolno wyrzucać ich z odpadami
gospodarstwa domowego. Pod koniec okresu eksploatacji, dokonaj utylizacji produktu zgodnie z
odpowiednimi przepisami ustawowymi. Wyjmij włożony akumulator i dokonaj jego utylizacji
oddzielnie.
b) Akumulatory
Ty jako użytkownik końcowy jesteś zobowiązany przez prawo (rozporządzenie dotyczące baterii i
akumulatorów) aby zwrócić wszystkie zużyte baterie i akumulatory.
Pozbywanie się tych elementów w odpadach domowych jest prawnie zabronione.
Zanieczyszczone akumulatory są oznaczone tym symbolem, aby wskazać, że unieszkodliwianie
odpadów w domowych jest zabronione. Oznaczenia dla metali ciężkich są następujące: Cd = kadm,
Hg = rtęć, Pb = ołów (nazwa znajduje się na akumulatorach, na przykład pod symbolem kosza na
śmieci po lewej stronie).
Używane akumulatory mogą być zwracane do punktów zbiórki w miejscowości, w sklepach lub
gdziekolwiek są sprzedawane. Możesz w ten sposób spełnić swoje obowiązki ustawowe oraz
przyczynić się do ochrony środowiska.
Rozpatrzenie obowiązku zgodnie z prawem baterii
Wyładowane baterie nie należą do odpadów domowych, ponieważ mogą powodować szkody dla
zdrowia i środowiska. Możesz zwrócić zużyte akumulatory/ baterie do punktu sprzedaży lub punktu
zbiórki.
Jako użytkownik końcowy jesteś zobowiązany przez prawo do zaniesienia zużytych baterii do
dystrybutorów lub punktów zbiórki.
