Velleman LEDC24 User Manual [en, de, es, fr, pl]
LEDC24
DMX CONTROLLER FOR LED STRIPS – 4 CHANNELS
DMX-CONTROLLER VOOR LEDSTRIPS – 4 KANALEN
CONTRÔLEUR DMX POUR RUBANS LED – 4 CANAUX
CONTROLADOR DMX PARA CINTAS DE LEDs – 4 CANALES
DMX-CONTROLLER FÜR LED-LEISTEN – 4 KANÄLE
CONTROLADOR DMX PARA FAIXAS LED – 4 CANAIS
STEROWNIK DMX DO TAŚM LED – 4 KANAŁOWY
USER MANUAL 5
GEBRUIKERSHANDLEIDING 9
MODE D'EMPLOI 15
MANUAL DEL USUARIO 20
BEDIENUNGSANLEITUNG 25
MANUAL DO UTILIZADOR 31
INSTRUKCJA OBSŁUGI 36
LEDC24
V. 02 – 29/10/2013 2 ©Velleman nv
LEDC24
V. 02 – 29/10/2013 3 ©Velleman nv
LEDC24
V. 02 – 29/10/2013 4 ©Velleman nv
LEDC24

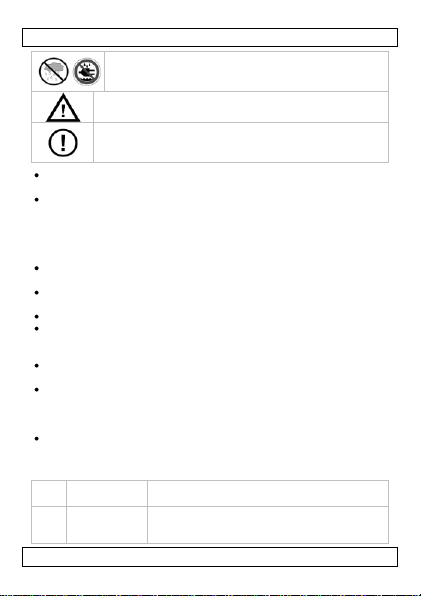

Be very careful during the installation: touching live
wires can cause life-threatening electroshocks.
Always disconnect mains power when device not in use
or when servicing or maintenance activities are
performed. Handle the power cord by the plug only.
Keep this device away from rain, moisture, splashing
and dripping liquids. Never put objects filled with
liquids on top of or close to the device.
Keep this device away from children and unauthorized
users.
There are no user-serviceable parts inside the device.
Refer to an authorized dealer for service and/or spare
parts.
USER MANUAL
1. Introduction To all residents of the European Union Important environmental information about this product
This symbol on the device or the package indicates that
disposal of the device after its lifecycle could harm the
environment. Do not dispose of the unit (or batteries) as
unsorted municipal waste; it should be taken to a
specialized company for recycling. This device should be
returned to your distributor or to a local recycling service. Respect
the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Vellight! Please read the manual thoroughly
before bringing this device into service. If the device was damaged in
transit, don't install or use it and contact your dealer.
2. Safety Instructions
A qualified technician should install and service this device.
Make sure that the available voltage does not exceed the voltage
stated in the specifications of this manual.
3. General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last
pages of this manual.
V. 02 – 29/10/2013 5 ©Velleman nv
LEDC24
1
DIP switches
to select the operating mode
2
DMX input
input [C] from external DMX controller:
computer + PC DMX console [A] or standalone DMX controller [B]
3
DMX output
to next LEDC24 device in daisy chain
connection [F]
4
terminals
DC+
to 12-24 VDC power supply (+) [E]
DC–
to 12-24 VDC power supply (–) [E]
CH1
to LED strip, red (channel 1) [D]
CH2
to LED strip, green (channel 2) [D]
CH3
to LED strip, blue (channel 3) [D]
CH4
to LED strip, white (channel 4) [D]
V+
to LED strip, power [D]
Keep this device away from dust and extreme temperatures. Make
sure the ventilation openings are clear at all times.
Protect this device from shocks and abuse. Avoid brute force when
operating the device.
Familiarise yourself with the functions of the device before actually
using it.
All modifications of the device are forbidden for safety reasons.
Damage caused by user modifications to the device is not covered
by the warranty.
Only use the device for its intended purpose. Using the device in
an unauthorised way will void the warranty.
Damage caused by disregard of certain guidelines in this manual
is not covered by the warranty and the dealer will not accept
responsibility for any ensuing defects or problems.
Keep this manual for future reference.
4. Installation
Refer to the illustrations on page 2-4 of this manual.
5. Test Mode
In test mode, you can set a static colour, or use changing colours at
different speeds.
Static Colour
To set a static colour:
1. Set DIP switch 10 to ON.
V. 02 – 29/10/2013 6 ©Velleman nv
LEDC24
Colour
DIP switch
1 2 3 4 5 6 7 8 9
Red 1 0 0 0 0 0 0 0
0
Green x 1 0 0 0 0 0 0
0
Blue x x 1 0 0 0 0 0 0 Yellow x x x 1 0 0 0 0 0 Purple x x x x 1 0 0 0
0
Cyan x x x x x 1 0 0 0 White x x x x x x 1 0
0

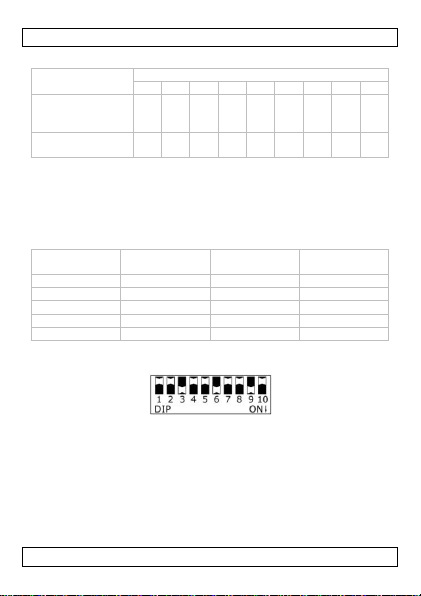

Mode
DIP switch
1 2 3 4 5 6 7 8 9
Switching colours
at medium speed
x x x 1 0 0 0 1 0
Fading colours at
maximum speed
x x x x x x 1 x 1
2. Set DIP switches 8 and 9 to OFF.
3. Select the desired static colour by setting the corresponding DIP
switch (1-7) to on. If all DIP switches are off, all LED lights are
out. If more than one DIP switch is set to on, the DIP switch with
the highest value prevails:
0 = off; 1 = on; x = can be either on or off.
Changing Colours
To use changing colours:
1. Set DIP switch 10 to ON.
2. Choose the desired dynamic mode:
o For switching colours, set DIP switch 8 to on and DIP switch 9
to off.
o For fading colours, set DIP switch 9 to on (DIP switch 8 can be
either on or off).
3. Set the speed of the colour change by setting the corresponding
DIP switch (1-7) to on. All DIP switches off = slowest; DIP
switch 7 on = fastest. If more than one DIP switch is set to on,
the DIP switch with the highest value prevails.
Some examples:
0 = off; 1 = on; x = can be either on or off.
V. 02 – 29/10/2013 7 ©Velleman nv
LEDC24

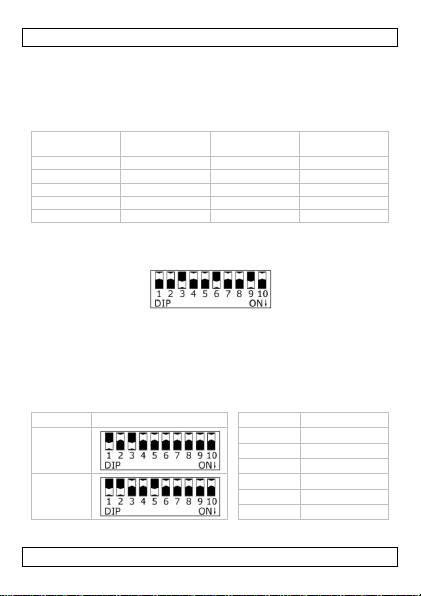

Brightness
DIP 1-3 (CH1)
red
DIP 4-6 (CH2)
green
DIP 7-9 (CH3)
blue
0 %
000
000
000
25 %
100
100
100
50 %
010
010
010
75 %
001
001
001
100 %
111
111
111
Address
DIP switches
Switch
Represents
5
1 1 2 2 3
4
19
4 8 5
16 6 32
40
7
64 8 128 9 256
6. Manual Dimming Mode
To use the manual dimming mode:
1. Set DIP switch 10 to OFF.
2. Disconnect the DMX controller.
3. Use DIP switches 1-9 to specify the dimming value:
0 = off; 1 = on. For example, to set the brightness to 75 %, set the
DIP switches as shown below:
7. DMX Mode
To set the device to work with a DMX controller:
1. Set DIP switch 10 to OFF.
2. Connect the external DMX controller [A,B] to the DMX input [C].
3. Use DIP switches 1-9 to specify the DMX address:
V. 02 – 29/10/2013 8 ©Velleman nv
LEDC24
DMX channels
4
power supply
12-24 VDC (not incl.)
power output
12 V
< 288 W
24 V
< 576 W
output current
4 x 6 A
input signal
DMX512
greyscale levels
256 (8 bits)
PWM frequency
± 2000 Hz
weight
380 g
dimensions
156 x 67 x 41 mm
Set more than one DIP switch on and add their corresponding values
to obtain the desired DMX address. For example: if only DIP switch 8
is on, the DMX address is 128. To obtain DMX address 19, set DIP
switches 1, 2, and 5 to on (1 + 2 + 16 = 19).
8. Technical Specifications
Use this device with original accessories only. Velleman nv
cannot be held responsible in the event of damage or injury
resulting from (incorrect) use of this device. For more info
concerning this product and the latest version of this manual,
please visit our website www.velleman.eu. The information in
this manual is subject to change without prior notice.
© COPYRIGHT NOTICE – The copyright to this manual is
owned by Velleman nv. All worldwide rights reserved. No part
of this manual may be copied, reproduced, translated or reduced to
any electronic medium or otherwise without the prior written consent
of the copyright holder.
GEBRUIKERSHANDLEIDING
1. Inleiding Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat,
als het na zijn levenscyclus wordt weggeworpen, dit toestel
schade kan toebrengen aan het milieu. Gooi dit toestel (en
eventuele batterijen) niet bij het gewone huishoudelijke
V. 02 – 29/10/2013 9 ©Velleman nv
LEDC24
Wees voorzichtig bij de installatie: raak geen kabels aan
die onder stroom staan om dodelijke elektrische
schokken te vermijden.
Trek de stekker uit het stopcontact voordat u het toestel
reinigt en als u het niet gebruikt. Houd de voedingskabel
altijd vast bij de stekker en niet bij de kabel.
Bescherm het toestel tegen regen, vochtigheid en
opspattende vloeistoffen. Plaats geen objecten gevuld
met vloeistof op of naast het toestel.
Houd dit toestel buiten het bereik van kinderen en
onbevoegden.
Er zijn geen door de gebruiker vervangbare onderdelen
in dit toestel. Voor onderhoud of reserveonderdelen,
contacteer uw dealer.
afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor
recyclage. U moet dit toestel naar uw verdeler of naar een lokaal
recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het
toestel in gebruik neemt. Werd het toestel beschadigd tijdens het
transport, installeer of gebruik het dan niet en raadpleeg uw dealer.
2. Veiligheidsinstructies
Laat dit toestel installeren en onderhouden door een geschoolde
technicus.
De beschikbare netspanning mag niet hoger zijn dan de spanning
in de specificaties achteraan de handleiding.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie
achteraan deze handleiding.
Bescherm dit toestel tegen stof en extreme temperaturen. Zorg
dat de verluchtingsopeningen niet verstopt geraken.
Bescherm het toestel tegen schokken. Vermijd brute kracht
tijdens de bediening.
Leer eerst de functies van het toestel kennen voor u het gaat
gebruiken.
V. 02 – 29/10/2013 10 ©Velleman nv
LEDC24
1
DIPschakelaars
de bedrijfsmodus selecteren
2
DMX-ingang
ingang [C] van externe DMX-contoller:
computer + DMX-console [A] of autonome
DMX-controller [B]
3
DMX-uitgang
naar het volgende LEDC24-toestel dat in serie
aangesloten is [F]
4
aansluitingen
DC+
naar voeding 12-24 VDC (+) [E]
DC–
naar voeding 12-24 VDC (–) [E]
CH1
naar ledstrip, rood (kanaal 1) [D]
CH2
naar ledstrip, groen (kanaal 2) [D]
CH3
naar ledstrip, blauw (kanaal 3) [D]
CH4
naar ledstrip, wit (kanaal 4) [D]
V+
naar ledstrip, voeding [D]
Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan
het toestel. Schade door wijzigingen die de gebruiker heeft
aangebracht aan het toestel, valt niet onder de garantie.
Gebruik het toestel enkel waarvoor het gemaakt is. De garantie
vervalt automatisch bij ongeoorloofd gebruik.
De garantie geldt niet voor schade door het negeren van bepaalde
richtlijnen in deze handleiding en uw dealer zal de
verantwoordelijkheid afwijzen voor defecten of problemen die hier
rechtstreeks verband mee houden.
Bewaar deze handleiding voor verdere raadpleging.
4. Installatie
Raadpleeg de afbeeldingen op pagina 2-4 van deze handleiding.
5. Testmodus
In testmodus kunt u een statische kleur instellen, of kleurwisseling
(met instelbare snelheid) gebruiken.
Statische kleur
Een statische kleur instellen:
1. Zet DIP-schakelaar 10 op ON.
2. Zet DIP-schakelaars 8 en 9 op OFF.
3. Zet de overeenkomstige DIP-schakelaar (1-7) op ON, om de
gewenste statische kleur in te stellen. Staan alle DIP-schakelaars
in de OFF-positie, dan zijn alle leds uitgeschakeld. Staan meerdere
V. 02 – 29/10/2013 11 ©Velleman nv
LEDC24
Kleur
DIP-schakelaar
1 2 3 4 5 6 7 8 9
Rood 1 0 0 0 0 0 0 0 0 Groen x 1 0 0 0 0 0 0
0
Blauw x x 1 0 0 0 0 0 0 Geel x x x 1 0 0 0 0 0 Purper x x x x 1 0 0 0
0
Cyaan x x x x x 1 0 0 0 Wit x x x x x x 1 0
0
Modus
DIP-schakelaar
1 2 3 4 5 6 7 8 9
Kleurwisseling,
middelmatige
snelheid
x x x 1 0 0 0 1 0
Kleurfading,
maximumsnelheid
x x x x x x 1 x 1
DIP-schakelaars in de ON-positie, dan heeft de DIP-schakelaar
met de hoogste waarde voorrang:
0 = uit; 1 = aan; x = aan of uit.
Kleurwisseling
Kleurwisseling gebruiken:
1. Zet DIP-schakelaar 10 op ON.
2. Selecteer de gewenste dynamische modus:
o Voor kleurovergang, zet DIP-schakelaar 8 op ON en DIP-
schakelaar 9 op OFF.
o Voor kleurfading, zet DIP-schakelaar 9 op ON (DIP-schakelaar
8 kan op ON of OFF staan).
3. Zet de overeenkomstige DIP-schakelaar (1-7) op ON, om de
snelheid van de kleurwisseling in te stellen. Alle DIP-schakelaars
op OFF = minimumsnelheid; DIP-schakelaar 7 op ON =
maximumsnelheid. Staan meerdere DIP-schakelaars in de ONpositie, dan heeft de DIP-schakelaar met de hoogste waarde
voorrang.
Enkele voorbeelden:
0 = uit; 1 = aan; x = aan of uit.
V. 02 – 29/10/2013 12 ©Velleman nv
LEDC24
Helderheid
DIP 1-3 (CH1)
rood
DIP 4-6 (CH2)
groen
DIP 7-9 (CH3)
blauw
0 %
000
000
000
25 %
100
100
100
50 %
010
010
010
75 %
001
001
001
100 %
111
111
111
Adres
DIP-schakelaars
Schakelaar
Binaire waarde
5
1 1 2 2 3
4
19
4 8 5
16 6 32
40
7
64 8 128 9 256
6. Manuele dimmodus
De manuele dimmodus gebruiken:
1. Zet DIP-schakelaar 10 op OFF.
2. Ontkoppel de DMX-controller.
3. Stel de dimwaarde in met DIP-schakelaars 1-9:
0 = uit; 1 = aan. Bijvoorbeeld, om de helderheid in te stellen op
75 %, zet de DIP-schakelaars als volgt:
7. DMX-sturing
Het toestel met DMX-sturing instellen:
1. Zet DIP-schakelaar 10 op OFF.
2. Sluit de externe DMX-controller [A,B] aan op de DMX-ingang [C].
3. Stel het DMX-adres in met DIP-schakelaars 1-9:
V. 02 – 29/10/2013 13 ©Velleman nv
LEDC24
DMX-kanalen
4
voeding
12-24 VDC (niet meegelev.)
voedingsuitgang
12 V
< 288 W
24 V
< 576 W
uitgangsstroom
4 x 6 A
ingangssignaal
DMX512
grijswaarden
256 (8 bits)
PWM-frequentie
± 2000 Hz
gewicht
380 g
afmetingen
156 x 67 x 41 mm
Zet meerdere DIP-schakelaars op ON en tel hun overeenkomstige
waarden op, om het gewenste DMX-adres in te stellen. Bijvoorbeeld:
staat alleen DIP-schakelaar 8 op ON, dan is het DMX-adres 128. Zet
DIP-schakelaars 1, 2 en 5 op ON (1 + 2 + 16 = 19), om DMX-adres
19 te verkrijgen.
8. Technische specificaties
Gebruik dit toestel enkel met originele accessoires. Velleman
nv is niet aansprakelijk voor schade of kwetsuren bij
(verkeerd) gebruik van dit toestel. Voor meer informatie over
dit product en de laatste versie van deze handleiding, zie
www.velleman.eu. De informatie in deze handleiding kan te
allen tijde worden gewijzigd zonder voorafgaande
kennisgeving.
© AUTEURSRECHT – Velleman nv heeft het auteursrecht voor
deze handleiding. Alle wereldwijde rechten voorbehouden. Het
is niet toegestaan om deze handleiding of gedeelten ervan over te
nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een
elektronisch medium zonder voorafgaande schriftelijke toestemming
van de rechthebbende.
V. 02 – 29/10/2013 14 ©Velleman nv
LEDC24
Être prudent lors de l'installation : toucher un câble sous
tension peut causer des électrochocs mortels.
Toujours débrancher l’appareil s’il n’est pas utilisé et
avant le nettoyage ou l'entretien. Tirer la fiche pour
débrancher l'appareil ; non pas le câble.
Protéger de la pluie, de l’humidité et des projections
d’eau. Ne jamais placer d’objet contenant un liquide
sur l’appareil.
Garder l'appareil hors de la portée des enfants et des
personnes non autorisées.
Il n’y a aucune pièce réparable par l’utilisateur.
Commander des pièces de rechange éventuelles chez
votre revendeur.
MODE D'EMPLOI
1. Introduction Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que
l’élimination d’un appareil en fin de vie peut polluer
l'environnement. Ne pas jeter un appareil électrique ou
électronique (et des piles éventuelles) parmi les déchets
municipaux non sujets au tri sélectif ; une déchèterie
traitera l’appareil en question. Renvoyer cet appareil à votre
fournisseur ou à un service de recyclage local. Il convient de
respecter la réglementation locale relative à la protection de
l’environnement.
En cas de questions, contacter les autorités locales pour
élimination.
Nous vous remercions de votre achat ! Lire la présente notice
attentivement avant la mise en service de l’appareil. Si l’appareil a
été endommagé pendant le transport, ne pas l’installer et consulter
votre revendeur.
2. Consignes de sécurité
Confier l’installation et l’entretien à un technicien qualifié.
V. 02 – 29/10/2013 15 ©Velleman nv
Loading...
