Velleman LEDC12 User Manual [en, de, es, fr, pl]
LEDC12
TOUCH MULTI-FUNCTION LED CONTROLLER/DIMMER
MULTIFUNCTIONELE TOUCH LED-CONTROLLER/DIMMER
CONTRÔLEUR/VARIATEUR LED TACTILE MULTIFONCTIONS
CONTROLADOR/DIMMER LED TÁCTIL MULTIFUNCIÓN
MULTIFUNKTIONALER TOUCH LED-CONTROLLER/DIMMER
DIMMER/CONTROLADOR LED DIGITAL MULTI-FUNÇÕES
WIELOFUNKCYJNY DOTYKOWY STEROWNIK/ŚCIEMNIACZ LED
USER MANUAL 3
GEBRUIKERSHANDLEIDING 8
MODE D'EMPLOI 13
MANUAL DEL USUARIO 18
BEDIENUNGSANLEITUNG 23
MANUAL DO UTILIZADOR 29
INSTRUKCJA OBSŁUGI 34
LEDC12
V. 01 – 28/03/2013 2 ©Velleman nv
LEDC12
1
On/Off 6 Power: VCC
2
Increase-decrease dimmer
7
Output: VCC
3
Increase-decrease speed
8
Output: R
4
Mode selector
9
Output: G
5
Power: GND
10
Output: B
USER MANUAL
1. Introduction To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that
disposal of the device after its lifecycle could harm the
environment. Do not dispose of the unit (or batteries) as
unsorted municipal waste; it should be taken to a
specialized company for recycling. This device should be
returned to your distributor or to a local recycling service. Respect
the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Vellight! Please read the manual thoroughly
before bringing this device into service. If the device was damaged in
transit, don't install or use it and contact your dealer.
2. Features
ideal for use with LED strips. See www.perel.eu
functions:
o switching: on-off
o dimming: up-down
o built-in stand-alone programs: fading and flashing RGB
animations
o RGB colour selection: 7 colours
use only with a power supply of max. 144W / 12V or 288W / 24V
3. Overview
Refer to the illustrations on page 2 of this manual.
4. Installation and wiring
First connect the load wire, then the power wire.
V. 01 – 28/03/2013 3 ©Velleman nv
LEDC12
Make sure short circuit cannot occur between connecting wire
before you turn on the power.
The supply voltage of the controller ranges between
DC12V~DC24V. Using other voltages will damage the controller.

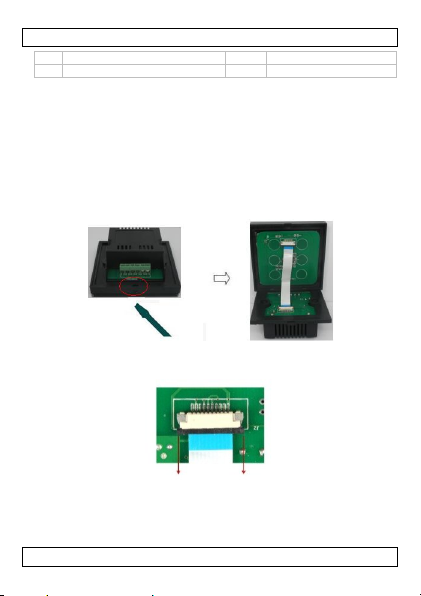

Step 1 - Open the touch panel
As shown, gently open the touch panel (for example with a small
screwdriver).
Step 2 – Disconnect the connector cable
Open the connector and gently remove the connector cable.
Step 3 - Choose a wiring method
Connect the wires according to the mode you will use (see section
Wiring below).
Step 4 - Attach the controller on the wall
Attach and screw the controller to the wall as shown in the picture.
The distance between the screws is 60mm.
V. 01 – 28/03/2013 4 ©Velleman nv
LEDC12
Mode
Function
Comment
1
Static red
Brightness is
adjustable, speed is
not adjustable.
2
Static blue
3
Static purple
4
Static green
5
Static yellow
6
Static cyan
Step 5 – Reconnect the connector cable
Make sure the connector is fully opened.
Insert the cable and close the connector.
You can now close the touch panel.

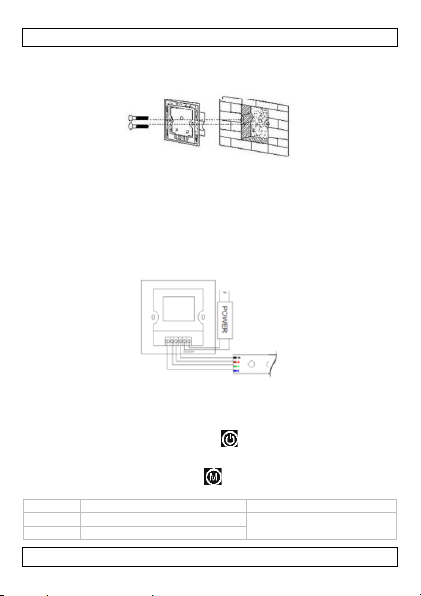

5. Wiring
Wire the controller as follows:
6. Operation On/Off
To turn the lights on or off, press .
RGB mode
With the lights on, press to select a mode.
The available patterns are:
V. 01 – 28/03/2013 5 ©Velleman nv
LEDC12
Mode
Function
Comment
7
Static white
8
Three-colour fast change
Speed and brightness
are adjustable
9
Seven-colour fast change
10
Three-colour gradual
change
Speed is adjustable,
brightness is
not adjustable
11
Seven-colour gradual
change
12
Red strobe
Speed and
brightness
are adjustable
13
Blue strobe
14
Purple strobe
15
Green strobe
16
Yellow strobe
17
Cyan strobe
18
White strobe
19
R/B crossfade
Speed is
adjustable,
brightness is
not adjustable
20
B/G crossfade
21
G/R crossfade
power supply
12 - 24 VDC
maximum load
3 x 4 A
PWM frequency
± 900 Hz
external dimensions
86 x 86 x 13 mm
internal dimensions
57 x 65 x 24 mm
weight
150 g
caution
output current of power supply must not
exceed 3 x 4 A.
Suitable power supplies:
144 W / 12 V or 288 W / 24 V.
To adjust brightness, press or .
To adjust speed, press or .
7. Technical Specifications
Use this device with original accessories only. Velleman nv
cannot be held responsible in the event of damage or injury
V. 01 – 28/03/2013 6 ©Velleman nv
LEDC12
resulting from (incorrect) use of this device. For more info
concerning this product and the latest version of this manual,
please visit our website www.velleman.eu. The information in
this manual is subject to change without prior notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be copied,
reproduced, translated or reduced to any electronic medium or
otherwise without the prior written consent of the copyright holder.
V. 01 – 28/03/2013 7 ©Velleman nv
LEDC12
1
Aan/Uit
6
Voeding: VCC
2
Lichtintensiteit verhogen verlagen
7
Uitgang: VCC
3
Snelheid verhogen -
8
Uitgang: R
GEBRUIKERSHANDLEIDING
1. Inleiding Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat,
als het na zijn levenscyclus wordt weggeworpen, dit toestel
schade kan toebrengen aan het milieu. Gooi dit toestel (en
eventuele batterijen) niet bij het gewone huishoudelijke
afval; het moet bij een gespecialiseerd bedrijf
terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of
naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke
milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het
toestel in gebruik neemt. Werd het toestel beschadigd tijdens het
transport, installeer het dan niet en raadpleeg uw dealer.
2. Eigenschappen
ideaal voor gebruik met ledstrips. Raadpleeg de website
www.perel.eu
functies:
o in-en uitschakelen: aan-uit
o dimmen: hogere - lagere lichtintensiteit
o ingebouwde stand-alone programma's: kleurovergang en
knipperende RGB-animaties
o RGB-kleurselectie: 7 kleuren
enkel gebruiken met een voeding van maximaal 144 W / 12 V of
288 W / 24 V
3. Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
V. 01 – 28/03/2013 8 ©Velleman nv
LEDC12
verlagen
4
Modus keuzeknop
9
Uitgang: G
5
Voeding: GND
10
Uitgang: B
4. Installatie en aansluiting
Sluit eerst de schakeldraad aan, sluit daarna de voedingsdraad
aan.
Zorg ervoor dat er geen kortsluiting kan ontstaan tussen de
aansluitdraden voor u de stroom inschakelt.
De toevoerspanning van de controller bevindt zich tussen
DC12V~DC24V. Het gebruik van andere spanningen zal de
controller beschadigen.
Stap 1 - Het aanraakpaneel openen
Open voorzichtig het aanraakpaneel zoals geïllustreerd (bijv. met
een kleine schroevendraaier).
Stap 2 - De aansluitkabel loskoppelen
Open de connector en verwijder voorzichtig de aansluitkabel.
V. 01 – 28/03/2013 9 ©Velleman nv
LEDC12
Stap 3 - Een aansluitingsmethode kiezen
Sluit de draden aan volgens de gekozen aansluitingsmethode (zie
sectie Aansluiting hieronder).
Stap 4 - De controller bevestigen aan de muur
Bevestig en schroef de controller aan de muur zoals geïllustreerd.
De afstand tussen de schroeven bedraagt 60mm.
Stap 5 - De aansluitkabel opnieuw aansluiten
Zorg ervoor dat de connector volledig geopend is.
Plaats de kabel en sluit de connector.
U kunt het aanraakpaneel nu sluiten.
5. Aansluiting
Sluit de controller aan als volgt:
6. Gebruik Aan/Uit
Om de lichten in of uit te schakelen, druk op .
RGB-modus
Met de lichten ingeschakeld, druk op om een kleurpatroon te
selecteren.
V. 01 – 28/03/2013 10 ©Velleman nv
LEDC12
Modus
Functie
Opmerking
1
Statisch rood
Helderheid is
regelbaar, snelheid is
niet regelbaar.
2
Statisch blauw
3
Statisch purper
4
Statisch groen
5
Statisch geel
6
Statisch cyaan
7
Statisch wit
8
Drie kleuren veranderen
snel
Snelheid en helderheid
zijn regelbaar
9
Zeven kleuren veranderen
snel
10
3 kleuren veranderen
geleidelijk
Snelheid is regelbaar,
helderheid is
niet regelbaar
11
Zeven kleuren veranderen
geleidelijk
12
Rode stroboscoop
Snelheid en
helderheid
zijn regelbaar
13
Blauwe stroboscoop
14
Purperen stroboscoop
15
Groene stroboscoop
16
Gele stroboscoop
17
Cyaan stroboscoop
18
Witte stroboscoop
19
R/B-crossfade
Snelheid is
regelbaar,
helderheid is
niet regelbaar
20
B/G-crossfade
21
G/R-crossfade
voeding
12 - 24 VDC
maximale belasting
3 x 4 A
PWM-frequentie
± 900 Hz
buitenafmetingen
86 x 86 x 13 mm
De beschikbare patronen zijn:
Om de helderheid te regelen, druk op of op .
Om de snelheid te regelen, druk op of op .
7. Technische specificaties
V. 01 – 28/03/2013 11 ©Velleman nv
LEDC12
binnenafmetingen
57 x 65 x 24 mm
gewicht
150 g
opgelet
de uitgangsstroom van de voeding mag niet
hoger zijn dan 3 X 4 A.
Geschikte voedingen:
144 W / 12 V of 288 W / 24 V.
Gebruik dit toestel enkel met originele accessoires. Velleman
nv is niet aansprakelijk voor schade of kwetsuren bij
(verkeerd) gebruik van dit toestel. Voor meer informatie over
dit product en de laatste versie van deze handleiding, zie
www.velleman.eu. De informatie in deze handleiding kan te
allen tijde worden gewijzigd zonder voorafgaande
kennisgeving.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding.
Alle wereldwijde rechten voorbehouden. Het is niet toegestaan
om deze handleiding of gedeelten ervan over te nemen, te kopiëren,
te vertalen, te bewerken en op te slaan op een elektronisch medium
zonder voorafgaande schriftelijke toestemming van de
rechthebbende.
V. 01 – 28/03/2013 12 ©Velleman nv
LEDC12
1
Allumé/Eteint
6
Alimentation : VCC
MODE D'EMPLOI
1. Introduction Aux résidents de l'Union européenne
Des informations environnementales importantes concernant
ce produit
Ce symbole sur l'appareil ou l'emballage indique que
l’élimination d’un appareil en fin de vie peut polluer
l'environnement. Ne pas jeter un appareil électrique ou
électronique (et des piles éventuelles) parmi les déchets
municipaux non sujets au tri sélectif ; une déchèterie
traitera l’appareil en question. Renvoyer cet appareil à votre
fournisseur ou à un service de recyclage local. Il convient de
respecter la réglementation locale relative à la protection de
l’environnement.
En cas de questions, contacter les autorités locales pour
élimination.
Nous vous remercions de votre achat ! Lire la présente notice
attentivement avant la mise en service de l’appareil. Si l’appareil a
été endommagé pendant le transport, ne pas l’installer et consulter
votre revendeur.
2. Caractéristiques
idéal pour l'usage avec des flexibles à LED. Consulter le site web
www.perel.eu
fonctions :
o allumer/éteindre: on-off
o varier: augmenter - diminuer la luminosité
o programmes autonomes incorporés : transition de couleurs et
animations RVB clignotantes
o sélection de couleurs RVB : 7 couleurs
à utiliser uniquement avec une alimentation de max. 144 W / 12 V
ou 288 W / 24 V
3. Description
Se référer aux illustrations en page 2 de ce mode d'emploi.
V. 01 – 28/03/2013 13 ©Velleman nv
LEDC12
2
Augmenter-diminuer la
luminosité
7
Sortie : VCC
3
Augmenter-diminuer la
vitesse
8
Sortie : R
4
Sélecteur de mode
9
Sortie : G
5
Alimentation: GND
10
Sortie : B
4. Installation et connexion
Connecter d'abord le fil de charge et ensuite le fil d'alimentation.
S'assurer qu'aucun court-circuit ne puisse survenir entre les fils de
connexion avant de la mise sous tension.
La tension d'alimentation du contrôleur varie entre
CC12V~CC24V. L'usage d'autres tensions endommagera le
contrôleur.
Etape 1 - Ouvrir le panneau tactile
Ouvrir doucement le panneau tactile comme illustré (p. ex. avec
un petit tournevis).
Etape 2 - Déconnecter le câble connecteur
Ouvrir le connecteur et enlever doucement le câble connecteur.
V. 01 – 28/03/2013 14 ©Velleman nv
Loading...
