LEDC09
DMX CONTROLLER FOR LED STRIPS – 4 CHANNELS
DMX-CONTROLLER VOOR LEDSTRIPS – 4 KANALEN
CONTRÔLEUR DMX POUR RUBANS LED – 4 CANAUX
CONTROLADOR DMX PARA CINTAS DE LEDs – 4 CANALES
DMX-CONTROLLER FÜR LED-LEISTEN – 4 KANÄLE
CONTROLADOR DMX PARA FAIXAS LED – 4 CANAIS
STEROWNIK DMX DO TAŚM LED – 4 KANAŁOWY
USER MANUAL 3
GEBRUIKERSHANDLEIDING 7
MODE D'EMPLOI 12
MANUAL DEL USUARIO 17
BEDIENUNGSANLEITUNG 22
MANUAL DO UTILIZADOR 27
INSTRUKCJA OBSŁUGI 32
LEDC09
V. 01 – 12/09/2013 2 ©Velleman nv
LEDC09
Be very careful during the installation: touching live wires
can cause life-threatening electroshocks.
Always disconnect mains power when device not in use or
when servicing or maintenance activities are performed.
Handle the power cord by the plug only.
Keep this device away from rain, moisture, splashing
and dripping liquids. Never put objects filled with
liquids on top of or close to the device.
Keep this device away from children and unauthorized
users.
There are no user-serviceable parts inside the device. Refer
to an authorized dealer for service and/or spare parts.
USER MANUAL
1. Introduction To all residents of the European Union Important environmental information about this product
This symbol on the device or the package indicates that
disposal of the device after its lifecycle could harm the
environment. Do not dispose of the unit (or batteries) as
unsorted municipal waste; it should be taken to a
specialized company for recycling. This device should be
returned to your distributor or to a local recycling service. Respect
the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Vellight! Please read the manual thoroughly
before bringing this device into service. If the device was damaged in
transit, don't install or use it and contact your dealer.
2. Safety Instructions
A qualified technician should install and service this device.
Make sure that the available voltage does not exceed the voltage
stated in the specifications of this manual.
3. General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last
pages of this manual.
V. 01 – 12/09/2013 3 ©Velleman nv
LEDC09
1
DIP switches
to select the operating mode
2
DMX input
8P8C (RJ45) input from external DMX
controller
3
DMX output
8P8C (RJ45) output to next LEDC09 device in
daisy chain connection
4
DMX input
3-pin XLR input from external DMX controller
5
DMX output
3-pin XLR output to next LEDC09 device in
daisy chain connection
6
terminals
V–
to 12-24 VDC power supply (–)
V+
to 12-24 VDC power supply (+)
COM
to LED strip, power
CH1
to LED strip, red (channel 1)
CH2
to LED strip, green (channel 2)
CH3
to LED strip, blue (channel 3)
CH4
to LED strip, white (channel 4)
Keep this device away from dust and extreme temperatures. Make
sure the ventilation openings are clear at all times.
Protect this device from shocks and abuse. Avoid brute force when
operating the device.
Familiarise yourself with the functions of the device before actually
using it.
All modifications of the device are forbidden for safety reasons.
Damage caused by user modifications to the device is not covered
by the warranty.
Only use the device for its intended purpose. Using the device in
an unauthorised way will void the warranty.
Damage caused by disregard of certain guidelines in this manual
is not covered by the warranty and the dealer will not accept
responsibility for any ensuing defects or problems.
Keep this manual for future reference.
4. Installation
Refer to the illustrations on page 2-4 of this manual.
Caution: Use either 8P8C connectors or 3-pin XLR connectors. Do
not use both.
V. 01 – 12/09/2013 4 ©Velleman nv
LEDC09
Colour
DIP switch
1 2 3 4 5 6 7 8 9
Red 1 0 0 0 0 0 0 0 0 Green x 1 0 0 0 0 0 0
0
Blue x x 1 0 0 0 0 0 0 Yellow x x x 1 0 0 0 0
0
Purple x x x x 1 0 0 0 0 Cyan x x x x x 1 0 0 0 White x x x x x x 1 0
0
5. Test Mode
In test mode, you can set a static colour, or use changing colours at
different speeds.
Static Colour
To set a static colour:
1. Set DIP switch 10 to ON.
2. Set DIP switches 8 and 9 to OFF.
3. Select the desired static colour by setting the corresponding DIP
switch (1-7) to on. If all DIP switches are off, all LED lights are
out. If more than one DIP switch is set to on, the DIP switch
with the highest value prevails:
0 = off; 1 = on; x = can be either on or off.
Changing Colours
To use changing colours:
1. Set DIP switch 10 to ON.
2. Choose the desired dynamic mode:
o For switching colours, set DIP switch 8 to on and DIP switch 9
to off.
o For fading colours, set DIP switch 9 to on (DIP switch 8 can
be either on or off).
3. Set the speed of the colour change by setting the corresponding
DIP switch (1-7) to on. All DIP switches off = slowest; DIP
switch 7 on = fastest. If more than one DIP switch is set to on,
the DIP switch with the highest value prevails.
V. 01 – 12/09/2013 5 ©Velleman nv
LEDC09
Mode
DIP switch
1 2 3 4 5 6 7 8 9
Switching colours
at medium speed
x x x 1 0 0 0 1 0
Fading colours at
maximum speed
x x x x x x 1 x 1

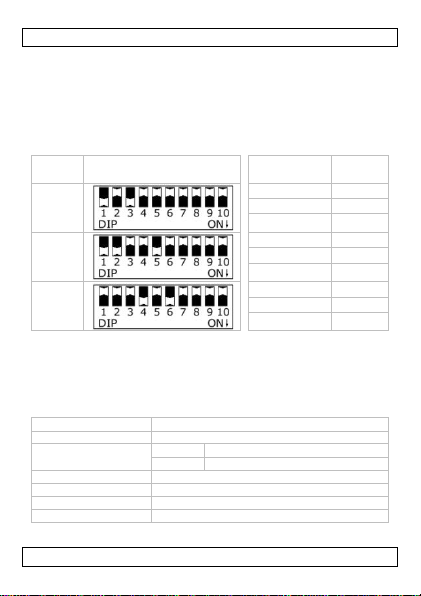

Address
DIP switches
Switch
Represents
5
1 1 2
2
3
4
19
4 8 5
16
6
32
40
7
64 8 128
9
256
DMX channels
4
power supply
12-24 VDC (not incl.)
Some examples:
0 = off; 1 = on; x = can be either on or off.
6. DMX Mode
To set the device to work with a DMX controller:
1. Set DIP switch 10 to OFF.
2. Connect the external DMX controller to the DMX input.
Caution: Use either 8P8C connectors or 3-pin XLR connectors.
Do not use both.
3. Use DIP switches 1-9 to specify the DMX address:
Set more than one DIP switch on and add their corresponding values
to obtain the desired DMX address. For example: if only DIP switch 8
is on, the DMX address is 128. To obtain DMX address 19, set DIP
switches 1, 2, and 5 to on (1 + 2 + 16 = 19).
7. Technical Specifications
V. 01 – 12/09/2013 6 ©Velleman nv
LEDC09
power output
12 V
< 192 W
24 V
< 384 W
output current
4 x 4 A
input signal
DMX512
greyscale levels
256 (8 bits)
PWM frequency
± 2600 Hz
weight
310 g
dimensions
165 x 68 x 40 mm
Use this device with original accessories only. Velleman nv
cannot be held responsible in the event of damage or injury
resulting from (incorrect) use of this device. For more info
concerning this product and the latest version of this manual,
please visit our website www.velleman.eu. The information in
this manual is subject to change without prior notice.
© COPYRIGHT NOTICE – The copyright to this manual is
owned by Velleman nv. All worldwide rights reserved. No part
of this manual may be copied, reproduced, translated or reduced to
any electronic medium or otherwise without the prior written consent
of the copyright holder.
GEBRUIKERSHANDLEIDING
1. Inleiding Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat,
als het na zijn levenscyclus wordt weggeworpen, dit toestel
schade kan toebrengen aan het milieu. Gooi dit toestel (en
eventuele batterijen) niet bij het gewone huishoudelijke
afval; het moet bij een gespecialiseerd bedrijf
terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of
naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke
milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.
V. 01 – 12/09/2013 7 ©Velleman nv
LEDC09
Wees voorzichtig bij de installatie: raak geen kabels aan die
onder stroom staan om dodelijke elektrische schokken te
vermijden.
Trek de stekker uit het stopcontact voordat u het toestel
reinigt en als u het niet gebruikt. Houd de voedingskabel
altijd vast bij de stekker en niet bij de kabel.
Bescherm het toestel tegen regen, vochtigheid en
opspattende vloeistoffen. Plaats geen objecten gevuld
met vloeistof op of naast het toestel.
Houd dit toestel buiten het bereik van kinderen en
onbevoegden.
Er zijn geen door de gebruiker vervangbare onderdelen in
dit toestel. Voor onderhoud of reserveonderdelen,
contacteer uw dealer.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het
toestel in gebruik neemt. Werd het toestel beschadigd tijdens het
transport, installeer of gebruik het dan niet en raadpleeg uw dealer.
2. Veiligheidsinstructies
Laat dit toestel installeren en onderhouden door een geschoolde
technicus.
De beschikbare netspanning mag niet hoger zijn dan de spanning
in de specificaties achteraan de handleiding.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie
achteraan deze handleiding.
Bescherm dit toestel tegen stof en extreme temperaturen. Zorg
dat de verluchtingsopeningen niet verstopt geraken.
Bescherm het toestel tegen schokken. Vermijd brute kracht
tijdens de bediening.
Leer eerst de functies van het toestel kennen voor u het gaat
gebruiken.
Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan
het toestel. Schade door wijzigingen die de gebruiker heeft
aangebracht aan het toestel, valt niet onder de garantie.
Gebruik het toestel enkel waarvoor het gemaakt is. De garantie
vervalt automatisch bij ongeoorloofd gebruik.
V. 01 – 12/09/2013 8 ©Velleman nv
LEDC09
1
DIPschakelaars
de bedrijfsmodus selecteren
2
DMX-ingang
8P8C (RJ45)-ingang van externe DMXcontroller
3
DMX-uitgang
8P8C (RJ45)-uitgang naar het volgende
LEDC09-toestel dat in serie aangesloten is
4
DMX-ingang
3-polige XLR-ingang van externe DMXcontroller
5
DMX-uitgang
3-polige XLR-uitgang naar het volgende
LEDC09-toestel dat in serie aangesloten is
6
aansluitingen
V–
naar voeding 12-24 VDC (–)
V+
naar voeding 12-24 VDC (+)
COM
naar ledstrip, voeding
CH1
naar ledstrip, rood (kanaal 1)
CH2
naar ledstrip, groen (kanaal 2)
CH3
naar ledstrip, blauw (kanaal 3)
CH4
naar ledstrip, wit (kanaal 4)
De garantie geldt niet voor schade door het negeren van bepaalde
richtlijnen in deze handleiding en uw dealer zal de
verantwoordelijkheid afwijzen voor defecten of problemen die hier
rechtstreeks verband mee houden.
Bewaar deze handleiding voor verdere raadpleging.
4. Installatie
Raadpleeg de afbeeldingen op pagina 2-4 van deze handleiding.
Opgelet: Gebruik 8P8C-aansluitingen of 3-polige XLR-aansluitingen.
Gebruik nooit beide aansluitingen tegelijk.
5. Testmodus
In testmodus kunt u een statische kleur instellen, of kleurwisseling
(met instelbare snelheid) gebruiken.
Statische kleur
Een statische kleur instellen:
1. Zet DIP-schakelaar 10 op ON.
2. Zet DIP-schakelaars 8 en 9 op OFF.
3. Zet de overeenkomstige DIP-schakelaar (1-7) op ON, om de
gewenste statische kleur in te stellen. Staan alle DIP-
V. 01 – 12/09/2013 9 ©Velleman nv
LEDC09
Kleur
DIP-schakelaar
1 2 3 4 5 6 7 8 9
Rood 1 0 0 0 0 0 0 0 0 Groen x 1 0 0 0 0 0 0 0 Blauw x x 1 0 0 0 0 0 0 Geel x x x 1 0 0 0 0
0
Purper x x x x 1 0 0 0
0
Cyaan x x x x x 1 0 0 0 Wit x x x x x x 1 0
0
Modus
DIP-schakelaar
1 2 3 4 5 6 7 8 9
Kleurwisseling,
middelmatige
snelheid
x x x 1 0 0 0 1 0
Kleurfading,
maximumsnelheid
x x x x x x 1 x 1
schakelaars in de OFF-positie, dan zijn alle leds uitgeschakeld.
Staan meerdere DIP-schakelaars in de ON-positie, dan heeft de
DIP-schakelaar met de hoogste waarde voorrang:
0 = uit; 1 = aan; x = aan of uit.
Kleurwisseling
Kleurwisseling gebruiken:
1. Zet DIP-schakelaar 10 op ON.
2. Selecteer de gewenste dynamische modus:
o Voor kleurovergang, zet DIP-schakelaar 8 op ON en DIP-
schakelaar 9 op OFF.
o Voor kleurfading, zet DIP-schakelaar 9 op ON (DIP-schakelaar
8 kan op ON of OFF staan).
3. Zet de overeenkomstige DIP-schakelaar (1-7) op ON, om de
snelheid van de kleurwisseling in te stellen. Alle DIP-schakelaars
op OFF = minimumsnelheid; DIP-schakelaar 7 op ON =
maximumsnelheid. Staan meerdere DIP-schakelaars in de ONpositie, dan heeft de DIP-schakelaar met de hoogste waarde
voorrang.
Enkele voorbeelden:
0 = uit; 1 = aan; x = aan of uit.
V. 01 – 12/09/2013 10 ©Velleman nv
LEDC09
Adres
DIP-schakelaars
Schakelaar
Binaire
waarde
5
1 1 2
2
3
4
19
4 8 5
16
6
32
40
7
64 8 128
9
256
DMX-kanalen
4
voeding
12-24 VDC (niet meegelev.)
voedingsuitgang
12 V
< 192 W
24 V
< 384 W
uitgangsstroom
4 x 4 A
ingangssignaal
DMX512
grijswaarden
256 (8 bits)
PWM-frequentie
± 2600 Hz
gewicht
310 g
afmetingen
165 x 68 x 40 mm
6. DMX-sturing
Het toestel met DMX-sturing instellen:
1. Zet DIP-schakelaar 10 op OFF.
2. Sluit de externe DMX-controller aan op de DMX-ingang.
Opgelet: Gebruik 8P8C-aansluitingen of 3-polige XLR-
aansluitingen. Gebruik nooit beide aansluitingen tegelijk.

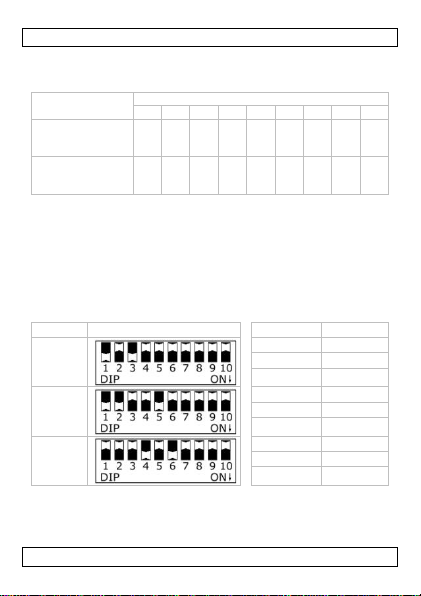

3. Stel het DMX-adres in met DIP-schakelaars 1-9:
Zet meerdere DIP-schakelaars op ON en tel hun overeenkomstige
waarden op, om het gewenste DMX-adres in te stellen. Bijvoorbeeld:
staat alleen DIP-schakelaar 8 op ON, dan is het DMX-adres 128. Zet
DIP-schakelaars 1, 2 en 5 op ON (1 + 2 + 16 = 19), om DMX-adres
19 te verkrijgen.
7. Technische specificaties
V. 01 – 12/09/2013 11 ©Velleman nv
LEDC09
Gebruik dit toestel enkel met originele accessoires. Velleman
nv is niet aansprakelijk voor schade of kwetsuren bij
(verkeerd) gebruik van dit toestel. Voor meer informatie over
dit product en de laatste versie van deze handleiding, zie
www.velleman.eu. De informatie in deze handleiding kan te
allen tijde worden gewijzigd zonder voorafgaande
kennisgeving.
© AUTEURSRECHT – Velleman nv heeft het auteursrecht voor
deze handleiding. Alle wereldwijde rechten voorbehouden. Het
is niet toegestaan om deze handleiding of gedeelten ervan over te
nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een
elektronisch medium zonder voorafgaande schriftelijke toestemming
van de rechthebbende.
1. Introduction
MODE D'EMPLOI
Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce
produit
Ce symbole sur l'appareil ou l'emballage indique que
l’élimination d’un appareil en fin de vie peut polluer
l'environnement. Ne pas jeter un appareil électrique ou
électronique (et des piles éventuelles) parmi les déchets
municipaux non sujets au tri sélectif ; une déchèterie
traitera l’appareil en question. Renvoyer cet appareil à votre
fournisseur ou à un service de recyclage local. Il convient de
respecter la réglementation locale relative à la protection de
l’environnement.
En cas de questions, contacter les autorités locales pour
élimination.
Nous vous remercions de votre achat ! Lire la présente notice
attentivement avant la mise en service de l’appareil. Si l’appareil a
été endommagé pendant le transport, ne pas l’installer et consulter
votre revendeur.
V. 01 – 12/09/2013 12 ©Velleman nv
LEDC09
Être prudent lors de l'installation : toucher un câble sous
tension peut causer des électrochocs mortels.
Toujours débrancher l’appareil s’il n’est pas utilisé et avant
le nettoyage ou l'entretien. Tirer la fiche pour débrancher
l'appareil ; non pas le câble.
Protéger de la pluie, de l’humidité et des projections
d’eau. Ne jamais placer d’objet contenant un liquide
sur l’appareil.
Garder l'appareil hors de la portée des enfants et des
personnes non autorisées.
Il n’y a aucune pièce réparable par l’utilisateur. Commander
des pièces de rechange éventuelles chez votre revendeur.
2. Consignes de sécurité
Confier l’installation et l’entretien à un technicien qualifié.
La tension réseau ne peut pas dépasser la tension mentionnée
dans les spécifications à la fin de cette notice.
3. Directives générales
Se référer à la garantie de service et de qualité Velleman® en
fin de notice.
Protéger contre la poussière et les températures extrêmes. Veiller
à ce que les fentes de ventilation ne soient pas bloquées.
Protéger l’appareil des chocs. Traiter l'appareil avec circonspection
pendant l’opération.
Se familiariser avec le fonctionnement de l'appareil avant de
l'utiliser.
Toute modification est interdite pour des raisons de sécurité. Les
dommages occasionnés par des modifications par le client ne
tombent pas sous la garantie.
N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre
annule d'office la garantie.
La garantie ne s’applique pas aux dommages survenus en
négligeant certaines directives de cette notice et votre revendeur
déclinera toute responsabilité pour les problèmes et les défauts
qui en résultent.
Garder ce mode d'emploi pour toute référence ultérieure.
V. 01 – 12/09/2013 13 ©Velleman nv
LEDC09
1
interrupteurs DIP
sélectionner le mode de fonctionnement
2
entrée DMX
entrée 8P8C (RJ45) depuis le contrôleur
DMX externe
3
sortie DMX
sortie 8P8C (RJ45) vers l'autre appareil
LEDC09 connecté en série
4
entrée DMX
entrée XLR à 3 broches depuis le contrôleur
DMX externe
5
sortie DMX
sortie XLR à 3 broches vers l'autre appareil
LEDC09 connecté en série
6
bornes
V–
vers alimentation 12-24 VCC (–)
V+
vers alimentation 12-24 VCC (+)
COM
vers ruban LED, alimentation
CH1
vers ruban LED, rouge (canal 1)
CH2
vers ruban LED, vert (canal 2)
CH3
vers ruban LED, bleu (canal 3)
CH4
vers ruban LED, blanc (canal 4)
4. Installation
Se référer aux illustrations en page 2-4 de ce mode d'emploi.
Attention : Utiliser des connecteurs 8P8C ou des connecteurs XLR
à 3 broches. Ne jamais utiliser les deux connecteurs en même
temps.
5. Mode de test
En mode de test, il est possible de régler une couleur statique, ou
d'utiliser le changement de couleur (avec vitesse réglable).
Couleur statique
Pour régler une couleur statique :
1. Régler l'interrupteur DIP 10 sur ON.
2. Régler les interrupteurs DIP 8 et 9 sur OFF.
3. Régler l'interrupteur DIP correspondant (1-7) sur ON pour
sélectionner la couleur statique souhaitée. Si tous les
interrupteurs DIP sont réglés sur OFF, toutes les LEDs sont
éteintes. Si plusieurs interrupteurs DIP sont réglés sur ON,
l'interrupteur DIP avec la valeur la plus haute est valable :
V. 01 – 12/09/2013 14 ©Velleman nv
Loading...
